管理信息系统第六章课后画图答案
管理信息系统及答案
第一章信息系统和管理练习11.信息化（ A）。
A. 是推动工业化的动力B. 是工业化的基础C. 代替工业化D. 向工业化发展2.信息是构成客观世界的基本要素之一。
(T)练习21.信息（A ）。
A. 是形成知识的基础B. 是数据的基础C. 是经过加工后的数据D. 具有完全性2.管理信息是（A）。
A. 加工后反映和控制管理活动的数据B. 客观世界的实际记录C. 数据处理的基础D. 管理者的指令3.数据（B ）。
A. 就是信息B. 经过解释成为信息C. 必须经过加工才成为信息D. 不经过加工也可以称作信息4.关于客观事实的信息（ C）。
A. 必须全部得到才能做决策B. 有可能全部得到C. 不可能全部得到D. 是不分主次的5、信息（C ）。
A. 不是商品B. 就是数据C. 是一种资源D. 是消息6、计算机输入的是（ A）。
A. 数据，输出的还是数据B. 信息，输出的还是信息C. 数据，输出的是信息D. 信息，输出的是数据7、按照不同级别管理者对管理信息的需要，通常把管理信息分为以下三级（ D）A. 公司级、工厂级、车间级B. 工厂级、车间级、工段级C. 厂级、处级、科级D. 战略级、策略级、作业级8．数据一般会影响人们的决定，而信息不会。
( F )练习31、数据资料中含信息量的大小，是由（C ）来确定的。
A. 数据资料中数据的多少B. 数据资料的多少C. 消除不确定程度D. 数据资料的可靠程度2．小概率事件的发生，其带给人们的信息量就小。
( Y )3．系统的信息量的增加总是表明不确定性的减少、有序化程度的增加( N )练习41、信息管理正在向（D ）发展。
A. 决策管理B. 数据管理C. ERPD. 知识管理练习51、作业信息系统由以下几部分组成（ B ）。
A. 办公自动化系统、决策支持系统、电子数据处理系统B. 业务处理系统、过程控制系统、办公自动化系统C. 执行信息系统、业务处理系统、信息报告系统D. 战略信息系统、电子数据处理系统、业务处理系统2、信息流是物质流的（ C ）。
管理信息系统习题及答案
《管理信息系统》习题及答案第一章信息系统与管理一、名词解释1、信息：是关于客观事实的可通讯的知识2、系统：由处于一定的环境中相互作用和相互联系的若干组成部分结合而成的并为达到整体目的而存在的集合。
3、信息系统：信息系统是一个人造系统，它由人、硬件、软件和数据资源组成的，目的是及时、正确地惧、加工、存储、传递和提供信息，实现组织中各项活动的管理、调节和控制。
4、半结构化问题：决策过程中，有些问题涉及到环境因素、决策者的心理、经验及其它不确定因素，使得决策过程不完全可理解和计算，这类问题称半结构化问题二、填空题1、系统的特征有（整体性、目的性、相关性、环境适应性）2、信息系统包括（信息处理系统）和（信息传输系统）3、按处理的对象，可把组织的信息系统划分为（作业信息系统）和（管理信息系统）4、信息系统的发展阶段有（电子数据处理系统、管理信息系统和决策支持系统）5、西蒙提出按问题的结构化程度不同可将决策问题划分为三种类型，它们是（结构化决策、非结构化决策和半结构化决策）三、简答题1、信息的特征答：事实性、时效性、不完全性、等级性（战略级、战术级、作业级）、变换性和价值性。
2、决策的四个阶段答：（1）情报活动阶段；（2）设计活动阶段（3）选择活动阶段（4）实施活动阶段3、什么是信息，信息与数据的区别？答：（1）信息是关于客观事实的可通讯的知识（2）区别：信息是经过加工处理的数据，即数据是原材料，而信息是产品，信息一定是数据但不是所以的数据都可以成为信息的。
第二章管理信息系统概论一、名词解释1、管理信息系统：是一个由人、计算机等组成的能进行信息惧、传递、储存、加工、维护和使用的系统。
二、填空1、管理信息系统的结构中，基于管理任务的系统层次结构可分为（战略管理、管理控制和运行控制）三层次结构。
2、工业企业按其劳动对象来分可分为（采掘业、冶炼业和制造业）三大类3、根据我国管理信息系统应用的实际情况和管理信息系统服务对象的不同，可将管理信息系统的分为（国家经济信息系统、企业管理信息系统、事务型管理信息系统、行政机关办公型管理信息系统和专业型管理信息系统）五种4、MRPII是指（制造资源规划）；ERP指（企业资源规划）；JIT指（准时制生产）；OPT指（最优化生产技术）；AGILE指（敏捷制造）5、准时制生产追求的目标是（零库存）三、简答题1、管理信息系统的特点答：（1）面向管理决策（2）综合性（3）人机系统（4）现代管理方法和手段相结合的系统（5）多学科交叉的边缘学科。

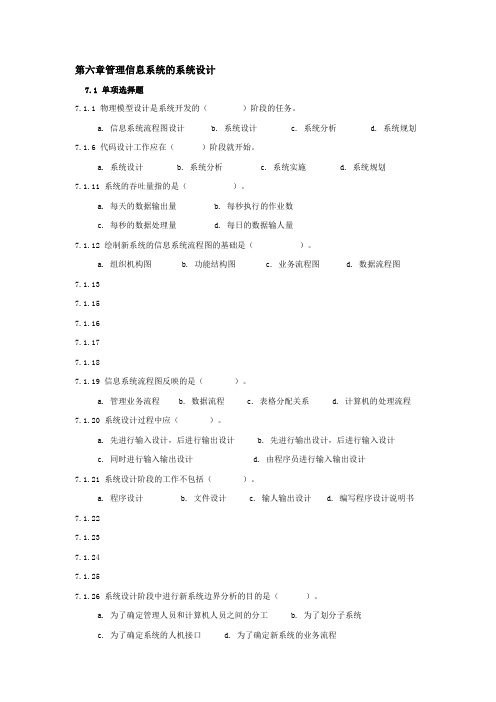

第六章管理信息系统的系统设计
第六章管理信息系统的系统设计 7.1 单项选择题 7.1.1 物理模型设计是系统开发的（ ）阶段的任务。 a. 信息系统流程图设计 b. 系统设计 c. 系统分析 d. 系统规划 7.1.6 代码设计工作应在（ ）阶段就开始。 a. 系统设计 b. 系统分析 c. 系统实施 d. 系统规划 7.1.11 系统的吞吐量指的是（ ）。 a. 每天的数据输出量 b. 每秒执行的作业数 c. 每秒的数据处理量 d. 每日的数据输人量 7.1.12 绘制新系统的信息系统流程图的基础是（ ）。 a. 组织机构图 b. 功能结构图 c. 业务流程图 d. 数据流程图 7.1.13 7.1.15 7.1.16
7.1.17 7.1.18 7.1.19 信息系统流程图反映的是（ ）。 a. 管理业务流程 b. 数据流程 c. 表格分配关系 d. 计算机的处理流程 7.1.20 系统设计过程中应（ ）。 a. 先进行输入设计，后进行输出设计 b. 先进行输出设计，后进行输入设计 c. 同时进行输入输出设计 d. 由程序员进行输入输出设计 7.1.21 系统设计阶段的工作不包括（ ）。 a. 程序设计 b. 文件设计 c. 输人输出设计 d. 编写程序设计说明书 7.1.22 7.1.23 7.1.24 7.1.25 7.1.26 系统设计阶段中进行新系统边界分析的目的是（ ）。 a. 为了确定管理人员和计算机人员之间的分工 b. 为了划分子系统 c. 为了确定系统的人机接口 d. 为了确定新系统的业务流程 7.1.27 程序设计说明书由（ ）。 a. 程序员编写 b. 系统分析员编写 c. 系统设计员编写 d. 用户编写 7.1.28 用于描述系统目标及其与功能模块关系的图称为（ ）。 a. 系统结构图 b. 数据关系图 c. 功能结构图 d. 系统流程图
7.2 填充题 7.2.1 会计核算项目的代码通常采用 码。 7.2.2 顺序码的优点是记录的定位方法 ，易于管理，但它难于 7.2.3 确定校验位值的方法有算术级数法、 和质数法等。 7.2.4 整个系统的数据关系图就是 图。 7.2.5 设计和组织得合理的文件应当节省 ，操作方便，易于 7.2.6 在计算机中数据在硬磁盘的存储方式有 方式和 两种。 7.2.7 设计规范是整个系统的 ，目的是避免管理上的混乱。 7.2.8 在屏幕上常用的人机对话方式有菜单式、 和 三种。 7.2.9 处理文件又称 文件，用于 7.2.10 生命周期法的系统设计任务是根据系统分析阶段提出的逻辑模型的要求，进行系统的 设计和具体的 设计，为系统实施阶段提供必要的技术资料。 7.2.11 邮政编码是 码。 7.2.12 抄写代码时 把2345错写成2435，属于 错误。 7.2.13 在系统设计阶段，应尽量采用 结构进行设计，这样，可以使系统具有对环境的 ，并提高系统各部分的独立性。 7.2.14 分解得最小的功能模块可以是 中的某一部分，而大的功能模块则可能指完成某一任务的
(NEW)薛华成《管理信息系统》(第6版)笔记和课后习题(含典型题)详解
目 录第1篇 基本概念篇第1章 绪 论1.1 复习笔记1.2 课后习题详解1.3 典型题详解第2章 管理信息系统的定义和概念2.1 复习笔记2.2 课后习题详解1.3 典型题详解第3章 管理信息系统的三个理论来源3.1 复习笔记3.2 课后习题详解3.3 典型题详解第2篇 技术篇第4章 计算机系统和硬件4.1 复习笔记4.2 课后习题详解4.3 典型题详解第5章 计算机软件5.1 复习笔记5.2 课后习题详解5.3 典型题详解第6章 数据库和数据仓库技术6.1 复习笔记6.2 课后习题详解6.3 典型题详解第7章 通信与网络7.1 复习笔记7.2 课后习题详解7.3 典型题详解第3篇 应用系统篇第8章 职能信息系统8.1 复习笔记8.2 课后习题详解8.3 典型题详解第9章 层次信息系统9.1 复习笔记9.2 课后习题详解9.3 典型题详解第10章 流程信息系统10.1 复习笔记10.2 课后习题详解10.3 典型题详解第11章 行业信息系统11.1 复习笔记11.2 课后习题详解11.3 典型题详解第12章 决策支持系统12.1 复习笔记12.2 课后习题详解12.3 典型题详解第4篇 开发篇第13章 信息系统规划13.1 复习笔记13.2 课后习题详解13.3 典型题详解第14章 信息系统开发方法14.1 复习笔记14.2 课后习题详解14.3 典型题详解第15章 系统分析15.1 复习笔记15.2 课后习题详解15.3 强化习题即详解第16章 系统设计16.1 复习笔记16.2 课后习题详解16.3 典型题详解第17章 系统实施、评价与运行管理17.1 复习笔记17.2 课后习题详解17.3 典型题详解第5篇 管理篇第18章 企业信息管理18.1 复习笔记18.2 课后习题详解18.3 典型题详解第19章 信息道德与信息系统分析员修养19.1 复习笔记19.2 课后习题详解19.3 典型题详解第1篇 基本概念篇第1章 绪 论1.1 复习笔记一、管理信息系统1．定义管理信息系统是用于管理的处理信息的系统，或者说用系统的方式，通过信息媒介控制，达到管理的目的。
管理信息系统第六章
可行性分析的内容
管理上的可行性 指管理人员对开发应用项目 的态度和管理方面的条件。
技术上的可行性
分析当前的软、硬件技术能 否满足对系统提出的要求， 以及考虑开发人员的水平。
经济上的可行性
主要是预估费用支出和对 项目的经济效益进行评价。
二、可行性分析报告
是可行性分析结果的表述。
（1）内 容 系统简述；
4. 供货单位发出货物后，立即向订货单位发出提货通知。 5. 采购人员收到提货通知单后，就可办理入库手续。 6. 库工验收入库，并通知车间领料。 7. 仓库库工还要依据库存账和用料流水账定期生成库存的
报表，呈送有关部门。
（1） 业 务 流 程 图
（2）表格分配图
这种图表可帮助分析员表示出系统中各种单据和 报告都与哪些部门发生业务关系。
没有输出数据流“黑洞”
输入数据不足以产生输出 数据“灰洞”
②数据存储的绘制应避免的情况
两个静态数据存储不可直接相连，需在二者之间加入一 个处理
③外部实体的绘制应避免的情况
外部实体必须通过一个数据流和一个处理连接在一起
例题:绘制某公司工资管理系统数据流程图
内部实体
某单位工资发放过程如下： 工资发放前，由财务科根据已存档的“上月工资发放清 单”和人事科送来的“本月人员及工资变动表”填写“本月 工资发放清单”中的相关项。接着，再根据总务科送来的 “本月扣款清单”将扣款数填入“本月工资发放清单”。最 后计算出每位职工的应发工资数，并填入“本月工资发放清 单”，为工资发放人员发放工资做好准备。
展开
用户
订货单 发货单
仓库
P2 销售处理
P2
发货票
订货单 用户
付款通知单
发货票
管理信息系统第六章测试题及答案
1.表格分配图是（）。
A.数据流程调查使用的工具B.编程工具C.系统设计工具D.管理业务调查使用的工具d表格分配图可帮助分析员表示出系统中各种单据和报告都与哪些部门发生业务关系。
2.开发MIS 的系统分析阶段的任务是（）。
A.完成新系统的逻辑设计B.完成新系统的功能分析C.完成新系统的物理设计D.完成新系统的数据分析A3.数据字典建立应从（）阶段开始。
A.系统设计B.系统分析C.系统实施D.系统规划B4.对一个企业供、销、存管理信息系统而言，（）是外部实体。
A.仓库B.计划科C.供应科D.销售科B5.数据流（）。
A.也可以用来表示数据文件的存储操作B.不可以用来表示数据文件的存储操作C.必需流向外部实体D.不应该仅是一项数据A6.管理业务流程图可用来描述（）。
A.处理功能B.数据流程C.作业顺序D.功能结构C7.决策树和决策表用来描述（）。
A.逻辑判断功能B.决策过程C.数据流程D.功能关系数据流程图中比较简单的计算性的处理逻辑可以在数据字典中做出定义，但还有不少逻辑上的比较复杂的处理，有必要运用决策表和决策树那样一些描述处理逻辑的工具来加以说明。
8.工资系统中职工的“电费”数据（每月按表计费）具有（）。
A.固定值属性B.随机变动属性C.固定个体变动属性D.静态特性属性c固定个体变动属性。
这类数据项，对总体来说具有相对固定的个体集，但其值是变动的属性。
例如，工资系统中，电费扣款一项，被扣款人员变动不大，但每人被扣电费则每月都在变化。
9.措述数据流程图的基本元素包括：（）。
A.数据流, 内部实体, 处理功能, 数据存储B.数据流, 内部实体, 外部实体, 信息流C.数据流, 信息流, 物流, 资金流D.数据流, 处理功能, 外部实体, 数据存储D10.数据的静态特性分析指的是分析数据的（）。
A.类型、记录的属性、取值范围、小数点后位数B.类型、长度、取值范围、单位时间内发生的业务量C.类型、发生的频率、密集度、结构化程度D.类型、相对固定属性、结构化程度、处理性质数据的静态特性分析是指分析数据的类型（字符型、数据型、日期型等）、数据的长度（位数、小数位数）、取值范围（最大值、最小值）和发生的业务量（如每天发生几笔）。
管理信息系统题库第六章 答案
第六章答案一、填空题1. 建立信息系统有三种方案，分别是：_资源内包__、资源自包、资源外包。
2. 系统生命开发周期有7大阶段，分别是：计划、分析、设计、开发、测试、实施、_维护__。
3. 基于组件的开发方法的关键理念是集中建立小型完备的_代码模块__，使其能在一个组织内跨越许多应用被重复使用。
4._极端编程法___的概念是把一个项目分解成许多小的阶段，开发者在所进行的某阶段完成前不能继续到下一个阶段。
5. .资源自包过程中的关键任务：计划、分析、维护。
6. 资源自包过程中建立原型过程也叫做原型法。
7. 三种地缘政治学的资源外包形式是__在岸外包_____ ，__近岸外包____ 和_离岸外包___ 。
8. 资源外包过程中位于制定征询方案书之后且位于制定服务等级协议之前的步骤是：评估____征询方案书响应____ 和选择__承包商_________。
二、选择题1.以下哪一个步骤，是在采用资源内包作为系统开发的途径时，所消耗的时间最长。
（C ）A.设计B.实施C.维护D.测试2.在资源内包中，哪一个步骤的工作是围绕业务需求展开的。
（D ）A.测试B.开发C.设计D.分析3.在系统开发时，若决定使用资源内包的方法，其主要采用的方法是（A ）A.生命周期法B.原型法C.极限编程法D.敏捷开发法4.系统生命开发周期又称（A ）A.瀑布法B.斜坡法C.金字塔法D.没想法5. 以下不属于面向服务的体系架构的开发方法是（A）A 瀑布法B 快速应用开发法C 极限编程法D 敏捷开发法6. 以下关于极端编程法的描述中错误的是（B）A 强调团队合作，保证充分交流，发挥人的最大积极性。
B 软件开发的顺序依次是整体设计、编写代码、进行测试、交付客户。
C 勇于对自己的代码进行修改，即便在系统开发生命周期的晚期。
D 尽快获得用户的不断反馈，更接近实际软件需求。
7.以下不属于敏捷开发法理念的是（C）A 强调反思，不断改进，不断改进，保持自身的敏捷性。
管理体系信息系统画图练习题及答案
管理体系信息系统画图练习题及答案————————————————————————————————作者：————————————————————————————————日期：1、请根据以下销售过程分别画出业务流程图、数据流程图：用户将订货单交某企业的业务经理，经检验后，对不合格的订单要由用户重填，合格的订单交仓库保管员作出库处理，即查阅库存台帐，如果有货则向用户开票发货，如缺货，则通知采购人员采购。
2、根据下述业务工作过程，画出业务流程图。
成品库保管员按车间送来的入库登记单登记库存台账。
发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出库单另外两联分别送销售科和会计科。
3、教师科研管理工作流程是：接收教师交来科研申报材料，科研秘书根据科研管理条例进行初审，对需要修改的申报材料退回教师修改；对初审合格的材料，再根据科研管理条例和科研档案进行分类。
分类完成后将科研成果材料报主管主任审批，审批合格后，由科研秘书将材料存储到科研档案，并报科研处备案。
画出业务流程图和数据流程图。
4、教学管理的主要工作过程是：系办输入班级和教学时间，查看教学计划表，确定本学期教学任务。
根据本学期教学任务，查看教师表制作开课任务书和班级教学计划表。
查询时，教师输入教师姓名和时间，查询本人的教学任务，学生输入班级和时间，查询班级教学计划。
画出教学管理的数据流程图。
5、某仓库管理系统按以下步骤进行信息处理，试画出其数据流程图。
①保管员根据当日的出库单和入库单通过出库处理和入库处理分别将数据输入到“出库流水账”和“入库流水账”，并修改“库存台帐”。
②根据库存台帐由统计、打印程序输出库存日报表。
③需要查询时，可利用查询程序在输入查询条件后，到库存台帐去查询，显示查询结果。
1、答案：业务流程图：不合用订货业务采购合格数据流程图：F2 不合格的订单F1 订货单 F3 合格的订单 F5 缺货通知F4 发货票2、答案：车入库保库存出库会用P1P2 出库存台 采购3、答案：业务流程图：数据流程图： D2 科研档案F3 不合格材料F1 科研材料 F2 合格材料 F3 科研成果F4 审批合格材料教科研申科研需修改备案申科研分类后批准申科研管主管科教P1P2P3D1 科研条例4、答案： D1 教学计划表F1 班级表F2 教学时间表F3本学期教学任务D2 教师表5、答案F7教F6D4 班级教D3 开课P1系P2生成开课任学入库入库流查询F4F5教P3P4教科1、某运输公司收取运费的标准如下：① 本地客户每吨5元。
(完整版)劳顿管理信息系统习题集-第6章商务智能基础
第6章商务智能基础：数据库与信息管理单项选择题（一）1.以下哪一项最好地诠释了实体和属性的关系？A）“客户”这个实体有属性“产品”B）“客户”这个实体有属性“购买”C）“产品”这个实体有属性“购买”D）“产品”这个实体有属性“客户”E）“产品”这个实体有属性“客户”Answer: BDifficulty: Challenging2.以下哪一项不是传统文件环境的问题？A）数据不一致B）无法开发功能区域的专业应用程序.C）缺乏对临时需求的灵活性D）安全性差E）数据共享Answer: BDifficulty: Challenging3.描述特定数据库实体的特征或特性的被称之为A）字段B）元祖C）关键字段D）属性E）关系Answer: DDifficulty: Easy4.以下哪一项非数字型的数据记录与数据库最相似的？A）图书馆卡片目录B）现金出纳收据C）医务室发票D）表格里的销售总额列表E）项目大纲的截止时间安排Answer: ADifficulty: Moderate5.由________造成的难题使得企业试图进行客户关系管理、供应链管理或者从不同数据源整合成为企业信息系统的难度增大A）批量处理B）数据冗余C）数据独立性D）在线处理E）数据质量Answer: BDifficulty: Easy6.在多个数据文件中出现的相同数据被称为数据________A）冗余B）重复C）独立D）划分E）差异Answer: ADifficulty: Easy7.相关数据文件的相同属性有不同值也称为？A）数据冗余B）数据复制C）数据独立性D）数据差异E）数据不一致Answer: EDifficulty: Challenging8.以下哪一项是将一组字符组成一个词、一组文字或一个完整的数字？A）文件B）表格C）实体D）字段E）元祖Answer: DDifficulty: Easy9.传统文件系统无法及时响应意外信息需求，这一事实是传统文件系统的哪个问题？A）项目数据互相依赖B）灵活性低C）安全性差D）无法数据共享E）数据冗余Answer: BDifficulty: Moderate对错题（一）10.记录是描述某个实体的一种特征或特性。
管理信息系统习题集含答案第四版
第一章信息系统和管理第一章习题1.1单项选择题1．1．1信息（A）。
a．是形成知识的基础b．是数据的基础C. 是经过加工后的数据d．具有完全性1．l．2万维网又称（B)a．Internet b．WWWc．Extranet d．Intranet1．1．3管理信息是（A）。
a，加工后反映和控制管理活动的数据b．客观世界的实际记录C．数据处理的基础d.管理者的指令1．1．4信息化（A）a．是推动工业化的动力b．是工业化的基础c.代替工业化d．向工业化发展1．1．5信息管理正在向（D）。
a．决策管理发展b．数据管理发展C．ERP发展d．知识管理发展1．1．6数据（B）a．就是信息b．经过解释成为信息C.必须经过加工才成为信息d．不经过加工也可以称作信息1．1.7关于客观事实的信息（C）。
a.必须全部得到才能做决策b．有可能全部得到c.不可能全部得到d．是不分主次的1．1．8作业信息系统由以下几部分组成（B）a.办公自动化系统、决策支持系统、电子数据处理系统b.业务处理系统、过程控制系统、办公自动化系统c.执行记息系统、业务处理系统、信息报告系统d.战略信息系统、电子数据处理系统、业务处理系统1.1.9数据资料中含信息量的大小，是由（C）a. 数据资料中数据的多少来确定的b．数据资料的多少来确定的c. 消除不确定程度来确定的d．数据资料的可靠程度来确定的1.1.10信息（C）a．不是商品b．就是数据C．是一种资源d．是消息1．1．11计算机输入的是（A）。
a．数据，输出的还是数据b．信息，输出的还是信息C．数据，输出的是信息d．信息，输出的是数据1．1．12“信息威胁”是指（D）。
a．计算机病毒蔓延b．信息的爆炸性增长c. 动敌对势力利用信息进行攻击d．信息难以计量1．1．13问信息流是物质流的（C)a．定义b．运动结果C．表现和描述d．假设1．1．14管理信息系统科学的三要素是（C）。
a．计算机技术、管理理论和管理方法b．管理方法、运筹学和计算机工具C．系统的观点、数学方法和计算机应用d．计算机技术、通信技术和管理工具1．l．15按照不同级别管理者对管理信息的需要，通常把管理信息分为以下三级（D）a．公司级、工厂级、车间级b．工厂级、车间级、工段级C．厂级、处级、科级d．战略级、策略级、作业级1．2填充题1．2．1信息化是由工业社会向信息社会前进的__动态__过程，那时，信息产品在社会生产中将起主导作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.3
某工厂成品库管理的业务过程如下：
成品库保管员按车间送来的入库单登记库存台账。发货时，发货员根据销售科送来的发货通知单将成
品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出
库单的另外两联分别送销售科和会计科。
流程图
车间
入库单 成品 库存台账
库员
出库单
销售科
发货通知单 发货 出库单
员
销售科 出库单 会计科
6.4
某银行储蓄所存（取）款过程如下：
储户将填好的存（取）单及存折送交分类处理处。分类处理处按三种不同情况分别处理。
如果存折不符或存（取）单不合格，则将存折及存（取）单直接退还储户重新填写；
如果是存款，则将存折及存款单送交存款处处理。存款处理处取出底账登记后，将存折退还给储户；
如果是取款，则将存折及取款单送交取款处理处，该服务台取出底账及现金，记账后将存折与现金退
给储户，从而完成存（取）款处理过程。
流程图：
存折、现金
存折、取款单
登记底账
取款
填存
无效存取款单、存折
处理
折
有效存取款
存取款单 有效 单、存折
储户
性调
存折
查
划分
业务
底账
类型
存款 填存
存折、存款单
处理 登记底账 折
存折
二、补充题
下列是某超市的购物折扣政策，试用决策树和决策表表示该处理逻辑。
（1）购物 500 元以上、且为会员，折扣为 5%；
（2）购物 500 元以上、非会员，折扣为 3%；
（3）购物 500
元以下、无折扣。
决策树：
是会员 折扣
5%
≥500元
购物金额 不是会员 折扣
3%
＜500元
无折扣
决策表 ：
决策规则号
1 2 3
条
购物 500 元以上
Y Y N
件
是否为会员
Y N
采 折扣为 5% ×
取 折扣为 3% ×
行
无折扣
×
动
