三维CAM工程师考试试卷
三维CAE工程师考试操作题-试卷B
全国计算机辅助技术认证考试三维CAE工程师考试试卷B卷考试时间120分钟，总分100分第一题：求桁架中C点和D点的变形以及A、B两点的反力。
已知钢架各杆为钢制，弹性模量E=200GPa，泊松比μ=0.3，F1=3000N，F2=1000N，a=1200mm，截面积A=650mm2，采用link 1单元。
（如图1，20分。
）结果： C点X方向变形；C点Y方向变形；D点X方向变形；D点Y方向变形；A点X方向反力；A点Y方向反力；B点X方向反力；B点Y方向反力。
图1第二题：已知一中间有2个矩形槽的钢板，几何尺寸为a=80mm，b=30mm，c=30mm，d=10mm，q=100KN/m，F=1000N，弹性模量E=200GPa，泊松比μ=0.3，求A、B等效应力，C、D、E、F总变形。
（如图2，20分。
）结果： C点总变形；D点总变形；E点总变形；F点总变形；A点X方向应力；A点Y方向应力；B点X方向应力；B点Y方向应力。
图2第三题：分析钣金加载后的响应。
a=1m b=2m r=0.8m，厚0.01 m，Q235的弹性模量E =200GPa，泊松比μ=0.3，q=100KN/m，F=1000N，如图所示。
采用平面应力方法求A、B、C、D四点的等效应力和C、D位移。
（如图3，30分。
）结果：A点等效应力；B点等效应力；C点等效应力；D点等效应力；C点X方向位移；C点Y方向位移；D点X方向位移；D点Y方向位移。
图3第四题：利用对称性进行板分析，板厚2mm，其余尺寸见图。
弹性模量E =200GPa，泊松比μ=0.3，q=100MPa，采用shell 63单元分析，求A、B、C、D点的等效应力和变形。
（如图4，30分。
）结果：A点总变形； B点总变形；C点总变形；D点总变形；A点等效应力；B点等效应力；C点等效应力；D点等效应力。
图4。
CAM参考试题
CAM参考试题一、填空题(每空1分，共10分)1.一般来说一个比较完善的CAD/CAM系统是由数值计算与处理、交互绘图与图形输入输出、存储和管理设计制造信息的________三大模块组成。
2.CAD/CAM一体化系统的局域网通常采用________和________两种拓扑结构。
3.CAD/CAM软件系统可以分为系统软件、________、应用软件。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共15分)1.模具CAD/CAM系统中，CAE是指( )。
A.计算机辅助设计B.计算机辅助制造C.计算机辅助工程分析D.计算机辅助工艺过程设计2.模具CAD/CAM系统中，CAPP是指( )。
A.计算机辅助设计B.计算机辅助制造C.计算机辅助工程D.计算机辅助工艺过程设计3.计算机集成制造系统简称为( )。
A.CAEB.GTC.CIMSD.CMS4.下列哪项不是图形输入设备的功能：( )A.把图像送入计算机B.修改图形C.删除图形D.打印图形5.在计算机图形处理中，用“圆心+半径”生成圆时需要定义一个平面，这个平面称为( )。
A.当前工作坐标系B.显示平面C.当前面D.当前层6.DBMS是指( )。
A.信息管理系统B.计算机辅助管理系统C.数据库管理系统D.刀具管理系统7.在计算机图形处理中，图形输出设备自身的坐标系称为( )。
A.用户坐标系B.设备坐标系C.规格化的设备坐标系D.世界坐标系8.在计算机图形处理中，设计者确定的坐标系称为( )。
A.空间坐标系B.设备坐标系C.规格化的设备坐标系D.世界坐标系12.数控机床加工中正常切削时刀具行进的线速度称为( )。
A.进刀速度B.退刀速度C.进给速度D.主轴转速三、多项选择题(在每小题的五个备选答案中，选出二至五个正确的答案，并将正确答案的序号分别填在题干的括号内，多选、少选、错选均不得分。
每小题1分，共10分)2.下列哪些属于CAD/CAM集成软件( )。
cadcam期末考试试题及答案
cadcam期末考试试题及答案CAD/CAM期末考试试题及答案一、选择题（每题2分，共20分）1. CAD/CAM系统的核心组成部分是（）。
A. 计算机硬件B. 计算机软件C. 数据库D. 网络答案：B2. 在CAD/CAM系统中，CAM代表的是（）。
A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助测试D. 计算机辅助教学答案：B3. 下列哪项不是CAD/CAM系统的功能？（）A. 产品设计B. 产品分析C. 产品制造D. 产品销售答案：D4. CAD/CAM系统在汽车制造中的应用主要体现在（）。
A. 车身设计B. 市场调研C. 售后服务D. 产品销售答案：A5. 在CAD/CAM系统中，CAM软件通常用于（）。
A. 绘图B. 编程C. 建模D. 数据分析答案：B6. CAD/CAM系统在机械制造中主要用于（）。
A. 产品设计B. 产品测试C. 产品销售D. 产品维修答案：A7. CAD/CAM系统中的CAD指的是（）。
A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助测试D. 计算机辅助教学答案：A8. 在CAD/CAM系统中，CAM软件的核心功能是（）。
A. 数据存储B. 数据分析C. 数据处理D. 数据输出答案：C9. CAD/CAM系统在航空制造中的应用主要体现在（）。
A. 飞机设计B. 飞机维修C. 飞机销售D. 飞机测试答案：A10. CAD/CAM系统在电子制造中主要用于（）。
A. 电路设计B. 电路测试C. 电路维修D. 电路销售答案：A二、填空题（每题2分，共20分）1. CAD/CAM系统中的CAM功能主要是指______。
答案：计算机辅助制造2. CAD/CAM系统在建筑行业的应用主要体现在______。
答案：建筑设计3. CAD/CAM系统中的CAD功能主要是指______。
答案：计算机辅助设计4. 在CAD/CAM系统中，CAM软件通常用于______。
答案：编程5. CAD/CAM系统在家具制造中的应用主要体现在______。
CAM考试实操试卷
湖南省职业技能鉴定数控程序员高级操作技能考核试卷（1）注意事项1． 请考生在试卷的标封处填写您的工作单位、姓名和准考证号2．考生在每题小格内声明所使用的CAD/CAM 系统（模块）名称和版本号3．上机做题前先在本机的硬盘F 上以准考证号为名建立自己文件夹并注意随时保存文件 4．考试结束前须在指定地址备份所有上机结果 5．考试时间为180分钟试题1、数控加工工艺与编程零件如图所示，毛坯尺寸为250×125×15，材质为45调质钢。
（50分）(1) 根据零件图完成加工所需轮廓线的绘制，并以准考证号加Part1为文件名，保存为所用CAD/CAM 系统的文件，存放在机房主服器F:\XXXXX ( XXXXX 为准考证号码 ) 中，不按指定地址存放者得0分。
(2)建立合理的工件坐标系，在数据文件中用直线和文字作相应的标记。
(3)合理的安排加工路线，正确的选择刀具及切削参数，填写简单的数控加工工艺单（附表1）。
(4)数控编程 运用所选用的CAD/CAM 软件完成零件的仿真加工，并以准考证号加Part2为文件名，保存为所用CAD/CAM 系统的文件，存放在机房主服器F:\XXXXX ( XXXXX 为准考证号码 ) 中，不按指定地址存放者得0分。
考 生答题不 准 超过 此 线图一附表1：数控加工工艺单二、建立几何模型根据图二要求完成某零件的三维造型，并以准考证号加Part1为文件名，保存为所用CAD/CAM系统的造型文件，存放在机房主服器F:\XXXXX ( XXXXX为准考证号码) 中，不按指定地址存放者得0分。
（本题满分25分）。
考核要求：（1）零件三维造型的线框图：第1层，层名为“线框”，颜色10；（2）三维造型图：第2层，层名为“造型”，颜色8；三、数控编程与加工指导已知毛坯尺寸为233×130×35，材质为45调质钢，打开电脑：“ \F\三维加工.mc9”，完成零件的数控加工。
CAM岗位专业知识试题2

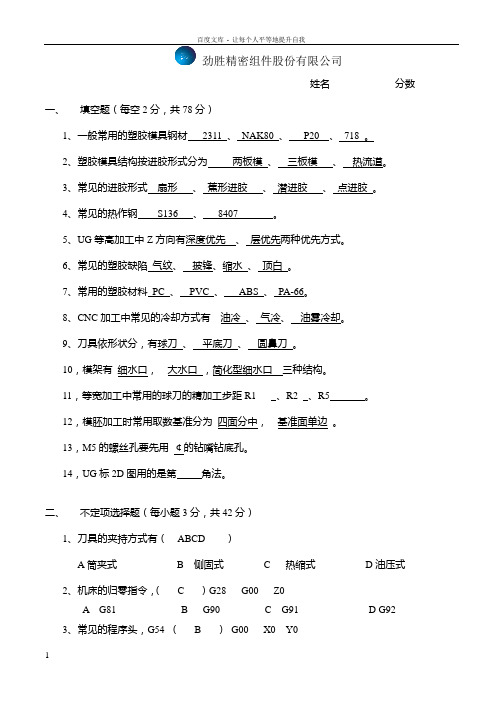

劲胜精密组件股份有限公司姓名__________ 分数___一、填空题（每空2分，共78分）1、一般常用的塑胶模具钢材2311 、NAK80 、P20 、718 。
