河北专版2018年秋中考物理总复习滚动小专题八电路安全问题“极值”和“范围”)

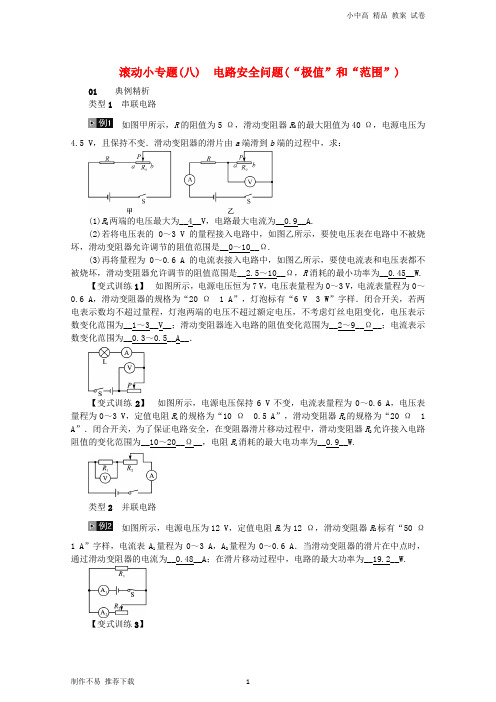

滚动小专题(八) 电路安全问题(“极值”和“范围”)01典例精析类型1串联电路如图甲所示，R的阻值为5 Ω，滑动变阻器R0的最大阻值为40 Ω，电源电压为4.5 V，且保持不变．滑动变阻器的滑片由a端滑到b端的过程中，求：(1)R0两端的电压最大为__4__V，电路最大电流为__0.9__A.(2)若将电压表的0～3 V的量程接入电路中，如图乙所示，要使电压表在电路中不被烧坏，滑动变阻器允许调节的阻值范围是__0～10__Ω.(3)再将量程为0～0.6 A的电流表接入电路中，如图乙所示，要使电流表和电压表都不被烧坏，滑动变阻器允许调节的阻值范围是__2.5～10__Ω，R消耗的最小功率为__0.45__W.【变式训练1】如图所示，电源电压恒为7 V，电压表量程为0～3 V，电流表量程为0～0.6 A，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“6 V 3 W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，电压表示数变化范围为__1～3__V__；滑动变阻器连入电路的阻值变化范围为__2～9__Ω__；电流表示数变化范围为__0.3～0.5__A__．【变式训练2】如图所示，电源电压保持6 V不变，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1的规格为“10 Ω0.5 A”，滑动变阻器R2的规格为“20 Ω 1 A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，滑动变阻器R2允许接入电路阻值的变化范围为__10～20__Ω__，电阻R1消耗的最大电功率为__0.9__W.类型2并联电路如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A．当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为__0.48__A；在滑片移动过程中，电路的最大功率为__19.2__W.【变式训练3】如图所示，变阻器R 标有“20 Ω 1.5 A”字样，灯L 标有“6 V 3 W”的字样，当只闭合S 1时，灯L 正常发光，再闭合S 2，变阻器滑片向右滑动的过程中，电压表示数__不变__，电流表示数__变小__(填“变大”“变小”或“不变”)；保持S 1、S 2闭合，如果电流表所接量程是0～3 A ，电压表所接量程是0～15 V ，则电路消耗的总功率变化范围是__4.8～12__W__．【变式训练4】 (2018·荆州)如图，已知电源电压为24 V ，R 2上标有“100 Ω 3 A”的字样，灯泡上标有“12 V 3 W”的字样，电流表A 1的量程为0～0.6 A ，电流表A 的量程为0～3 A.(1)求灯泡正常工作时的电阻；(2)当闭合S ，断开S 1，S 2时，灯泡正常工作，求R 1的电阻；(3)当S 、S 1、S 2都闭合时，调节滑动变阻器，求R 2的电功率变化范围．解：(1)R L ＝U 2额P 额＝（12 V ）23 W＝48 Ω (2)闭合S ，断开S 1、S 2时，R 1与L 串联，灯L 正常发光，U 1＝U 总－U L ＝24 V －12 V ＝12 VI ＝I L 额＝P 额U 额＝3 W 12 V＝0.25 A R 1＝U 1I ＝12 V 0.25 A＝48 Ω (3)当S 、S 1、S 2都闭合时，R 1、R 2并联，U 1＝U 2＝U 总＝24 VI 1＝U 1R 1＝24 V 48 Ω＝0.5 A I 干max ＝3 A ，I 2 max ＝I 干max －I 1＝3 A －0.5 A ＝2.5 AP 2 max ＝UI 2 max ＝24 V×2.5 A＝60 WR 2max ＝100 Ω时，P 2 min ＝U 22R 2max ＝（24 V ）2100 Ω＝5.76 W R 2的电功率范围为5.76～60 W02 专题训练1．(2018·岳阳)如图，电源电压恒为4.5 V ，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V ”，灯泡上标有“2.5 V 1.25 W”字样(不考虑灯丝电阻变化)，滑动变阻器R 的规格为“20 Ω 1 A”．闭合开关，在保证电路安全的情况下，移动滑片P 的过程中(D)A ．电流表的示数最大为0.6 AB ．灯泡消耗的最小功率为0.13 WC ．电路消耗的最大电功率为2.8 WD ．滑动变阻器接入电路的最小电阻为4 Ω2．(2018·泸州)如图所示的电路，电源电压恒为9 V ，电压表量程为0～6 V ，滑动变阻器R 的规格为“30 Ω 1 A”，灯泡L 标有“6 V 3 W”字样．闭合开关S ，滑动变阻器的滑片P 移动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在满足以上条件的情况下，电流表的量程应选__0～0.6__A__(填“0～0.6 A”或“0～3 A”)最恰当，滑动变阻器接入电路中的最小阻值应为__6__Ω；电路中电流的最小值应为__0.25__A.3．(2018·自贡)如图所示的电路中，电源电压为6 V 并保持不变，电压表的量程为0～3 V ，电流表的量程为0～0.6 A ，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“5 V 2.5 W”字样．闭合开关，将滑动变阻器的滑片移到最左端的位置，这时通过灯泡的电流为多少？若要求两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定电压，则该电路能消耗的最大功率为多少？(不考虑灯丝电阻的变化)解：滑动变阻器的滑片移到最左端，其阻值最大，即R ＝20 Ω，且R 与L 串联又∵小灯泡的电阻为R L ＝U 2L P L ＝（5 V ）22.5 W＝10 Ω ∴通过小灯泡的电流I L ＝UR ＋R L ＝ 6 V 20 Ω＋10 Ω＝0.2 A 又由P ＝UI 知，欲使电路消耗的总功率最大，电流应该尽量大，当小灯泡两端电压达到电压表量程，即U L ′＝3 V 时，电路中电流最大，功率最大．则I 最大＝U L ′R L ＝3 V 10 Ω＝0.3 A P 总＝UI 最大＝6 V×0.3 A＝1.8 W4．(2018·成都)如图所示，电源电压保持不变，灯泡上标有“12 V 6 W”字样，定值电阻R 1＝120 Ω，滑动变阻器R 2上标有“50 Ω 1 A”字样，电压表的量程选用“0～3 V”．断开S 2，闭合S 和S 1滑片P 移到B 端，灯泡刚好正常发光．求：(1)将滑片P 移到B 端，三个开关都闭合，1 min 内电路消耗的电能是多少？(2)断开S 1，闭合S 和S 2，在保证电路安全的前提下，调节滑片P ，电路消耗的最小功率是多少？解：(1)当断开S 2，闭合S 和S 1，滑片P 移到B 端时，灯泡刚好正常发光．所以电源电压U ＝U L ＝12 V当三个开关都闭合，滑片P 移到B 端，此时L 和R 1并联，则有U 1＝U L ＝U ＝12 V通过灯泡的电流I L ＝P U L ＝6 W 12 V＝0.5 A 通过R 1的电流I 1＝U 1R 1＝12 V 120 Ω＝0.1 A 干路电流I ＝I 1＋I L ＝0.1 A ＋0.5 A ＝0.6 A故电路消耗的电能W ＝UIt ＝12 V×0.6 A×60 s＝432 J(2)断开S 1，闭合S 和S 2时，R 1和R 2串联在电路中．在电路安全前提下，电压表示数为U 2＝3 V 时，有电路消耗的最小功率P min ，此时，R 1两端的电压U 3＝U －U 2＝9 V通过R 1的电流I 3＝U 3R 1＝9 V 120 Ω＝0.075 A 故电路消耗的最小功率P min ＝UI 3＝12 V×0.075 A＝0.9 W5．如图所示，电源电压为6 V ，滑动变阻器R 1标有“10 Ω 2 A”的字样，当滑动变阻器滑片P 在最右端时，闭合开关S ，电流表A 1示数为0.5 A ．求：(1)R 2的阻值；(2)此时电流表A 的示数；(3)若在电路安全工作的前提下，移动滑动变阻器滑片P ，电路消耗的总功率范围．解：由电路图可知，滑动变阻器R 1和定值电阻R 2并联，电流表A 测干路电流，电流表A 1测R 2支路的电流．(1)∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得，R 2的阻值：R 2＝U I 2＝6 V 0.5 A＝12 Ω (2)此时通过滑动变阻器的电流：I 1＝U R 1＝ 6 V 10 Ω＝0.6 A ∵并联电路中干路电流等于各支路电流之和，∴此时电流表A 的示数为：I ＝I 1＋I 2＝0.6 A ＋0.5 A ＝1.1 A(3)电路消耗的最小总功率：P min ＝UI ＝6 V×1.1 A＝6.6 W由滑动变阻器的铭牌可知，允许通过的最大电流为2 A，则干路中的最大电流：I′＝I1′＋I2＝2 A＋0.5 A＝2.5 A电路消耗的最大总功率：P max＝UI′＝6 V×2.5 A＝15 W∴在电路安全工作的前提下，移动滑动变阻器滑片P，电路消耗的总功率范围为6.6～15 W.。

河北专版2018年秋中考物理总复习滚动小专题六动态电路的定性分析

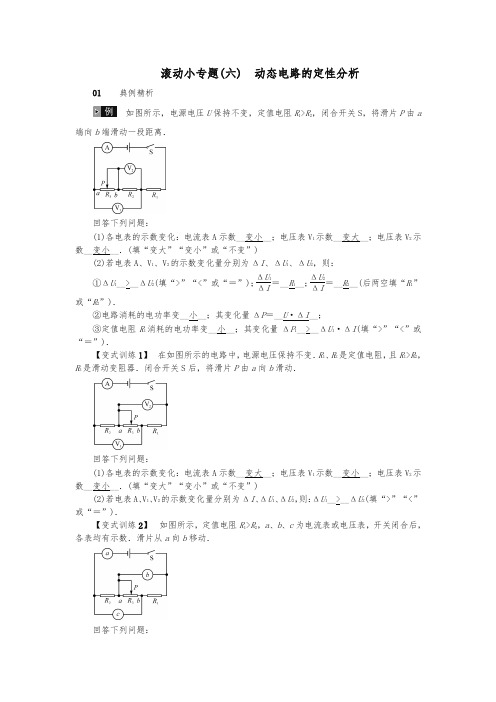

滚动小专题(六) 动态电路的定性分析01 典例精析如图所示，电源电压U 保持不变，定值电阻R 1>R 2，闭合开关S ，将滑片P 由a 端向b 端滑动一段距离．回答下列问题：(1)各电表的示数变化：电流表A 示数__变小__；电压表V 1示数__变大__；电压表V 2示数__变小__．(填“变大”“变小”或“不变”)(2)若电表A 、V 1、V 2的示数变化量分别为ΔI 、ΔU 1、ΔU 2，则：①ΔU 1__>__ΔU 2(填“>”“<”或“＝”)；ΔU 1ΔI ＝__R 1__；ΔU 2ΔI＝__R 2__(后两空填“R 1”或“R 2”)．②电路消耗的电功率变__小__；其变化量ΔP ＝__U ·ΔI __；③定值电阻R 1消耗的电功率变__小__；其变化量ΔP 1__>__ΔU 1·ΔI (填“>”“<”或“＝”)．【变式训练1】在如图所示的电路中，电源电压保持不变．R 1、R 2是定值电阻，且R 1>R 2，R 3是滑动变阻器．闭合开关S 后，将滑片P 由a 向b 滑动．回答下列问题：(1)各电表的示数变化：电流表A 示数__变大__；电压表V 1示数__变小__；电压表V 2示数__变小__．(填“变大”“变小”或“不变”)(2)若电表A 、V 1、V 2的示数变化量分别为ΔI 、ΔU 1、ΔU 2，则：ΔU 1__>__ΔU 2(填“>”“<”或“＝”)．【变式训练2】如图所示，定值电阻R 1>R 2，a 、b 、c 为电流表或电压表，开关闭合后，各表均有示数．滑片从a 向b 移动．回答下列问题：若三个电表示数均变大，则电表a为__电流__表，b为__电流__表，c为__电流__表；b 表示数的变化__等于__c表示数的变化(填“大于”“小于”或“等于”)．02专题训练类型1电表的示数变化1．在如图所示的电路中，电源电压保持不变．闭合开关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是(C)A．两电流表示数的差值变小B．电压表V示数与电流表A1示数的比值不变C．电压表V示数与电流表A2示数的比值不变D．电压表V示数不变，电流表A2示数变大2．(2018·孝感)为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路．此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时(电表均在安全范围内)，则(C)A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮3．(2018·恩施)如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时(D)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两表示数均变小D．两表示数均变大4．(2018·福建)如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则(A)A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大类型2电表示数变化量的问题5．(2018·达州)如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是(D)A．电压表V1示数与电流表A的比值变大B．电压表V2示数与电流表A的比值不变C．电压表V1示数的变化量大于电压表V2示数的变化量D．电压表V1示数的变化量小于电压表V2示数的变化量6．(2018·东营)如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向左移动时，下列判断正确的是(B)A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大7．(多选)(2017·石家庄42中三模)如图所示，小灯泡的规格为“6 V 6 W”，定值电阻R＝6 Ω，电源电压和灯丝电阻均保持不变，下列判断正确的是(AC)A．闭合S、S1，滑片向右移动，电流表的示数变小，电压表的示数变小B．闭合S、S1，滑片向右移动，灯泡消耗的功率变大，灯泡变亮C．闭合S，断开S1，滑片向右移动，灯泡两端的电压变化量等于定值电阻两端的电压变化量D．闭合S、S1，滑片向右移动，电压表示数的变化量与电流表示数的变化量的比值增大8．(多选)如图所示电路中，电源电压不变．下列说法正确的有(ABC)A．先闭合开关S1，再闭合开关S2，电压表V1示数变大B．只闭合开关S3时，向右移动滑片P，灯泡L的亮度变暗C．只闭合开关S1时，向右移动滑片P，电压表V和电流表A示数的变化量之比不变D．只闭合开关S1时，向右移动滑片P，电压表V和电流表A示数的变化量之比变大类型3综合提升9．(多选)如图所示，电源电压不变，P置于中点，a为电流表或电压表，任意闭合开关时，电路都是安全的．下列说法正确的是(AC)A．a是电压表B．只闭合S1，P向右滑动，a示数的变化量与A2示数的变化量的比值变小C．闭合S1、S3，断开S2，A1的示数大于A2的示数D．闭合S1、S2、S3，P向左滑动，A1的示数减小10．(2018·唐山古冶区模拟)如图所示电路中，R1、R2为定值电阻，R3为滑动变阻器，电源电压不变，下列说法正确的是(D)A．闭合S、S1，滑片向左移动，电压表示数变化量与电流表A1示数变化量的比值变大B．闭合S、S1，滑片向左移动，电压表的示数变大，电流表A2的示数变小C．S、S1、S2、S3都闭合，滑片P向左移动，R1消耗的功率变小D．闭合S、S1、S2时，R2与R3并联后再与R1串联11．(多选)如图所示，电源电压为U，且保持不变，R1和R2为定值电阻．下列说法中正确的是(BD)A．先闭合S1，再闭合S2，电压表示数明显变大B．只闭合S2，滑片P向右移动，电压表和电流表示数均变小C．先闭合S1、S2，再闭合S3，电压表与电流表示数之比不变D．先闭合S1、S2，再闭合S3，电路电功率的变化量为U·ΔI。

河北专版2018年秋中考物理总复习滚动小专题六动态电路的定性分析

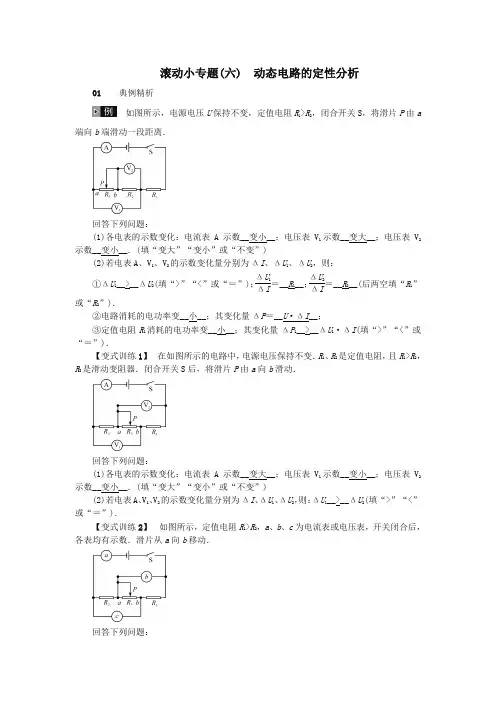

滚动小专题(六) 动态电路的定性分析01 典例精析如图所示，电源电压U 保持不变，定值电阻R 1>R 2，闭合开关S ，将滑片P 由a 端向b 端滑动一段距离．回答下列问题：(1)各电表的示数变化：电流表A 示数__变小__；电压表V 1示数__变大__；电压表V 2示数__变小__．(填“变大”“变小”或“不变”)(2)若电表A 、V 1、V 2的示数变化量分别为ΔI 、ΔU 1、ΔU 2，则：①ΔU 1__>__ΔU 2(填“>”“<”或“＝”)；ΔU 1ΔI ＝__R 1__；ΔU 2ΔI＝__R 2__(后两空填“R 1”或“R 2”)．②电路消耗的电功率变__小__；其变化量ΔP ＝__U ·ΔI __；③定值电阻R 1消耗的电功率变__小__；其变化量ΔP 1__>__ΔU 1·ΔI (填“>”“<”或“＝”)．【变式训练1】在如图所示的电路中，电源电压保持不变．R 1、R 2是定值电阻，且R 1>R 2，R 3是滑动变阻器．闭合开关S 后，将滑片P 由a 向b 滑动．回答下列问题：(1)各电表的示数变化：电流表A 示数__变大__；电压表V 1示数__变小__；电压表V 2示数__变小__．(填“变大”“变小”或“不变”)(2)若电表A 、V 1、V 2的示数变化量分别为ΔI 、ΔU 1、ΔU 2，则：ΔU 1__>__ΔU 2(填“>”“<”或“＝”)．【变式训练2】如图所示，定值电阻R 1>R 2，a 、b 、c 为电流表或电压表，开关闭合后，各表均有示数．滑片从a 向b 移动．回答下列问题：若三个电表示数均变大，则电表a为__电流__表，b为__电流__表，c为__电流__表；b 表示数的变化__等于__c表示数的变化(填“大于”“小于”或“等于”)．02专题训练类型1电表的示数变化1．在如图所示的电路中，电源电压保持不变．闭合开关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是(C)A．两电流表示数的差值变小B．电压表V示数与电流表A1示数的比值不变C．电压表V示数与电流表A2示数的比值不变D．电压表V示数不变，电流表A2示数变大2．(2018·孝感)为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路．此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时(电表均在安全范围内)，则(C)A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮3．(2018·恩施)如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时(D)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两表示数均变小D．两表示数均变大4．(2018·福建)如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则(A)A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大类型2电表示数变化量的问题5．(2018·达州)如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是(D)A．电压表V1示数与电流表A的比值变大B．电压表V2示数与电流表A的比值不变C．电压表V1示数的变化量大于电压表V2示数的变化量D．电压表V1示数的变化量小于电压表V2示数的变化量6．(2018·东营)如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向左移动时，下列判断正确的是(B)A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大7．(多选)(2017·石家庄42中三模)如图所示，小灯泡的规格为“6 V 6 W”，定值电阻R＝6 Ω，电源电压和灯丝电阻均保持不变，下列判断正确的是(AC)A．闭合S、S1，滑片向右移动，电流表的示数变小，电压表的示数变小B．闭合S、S1，滑片向右移动，灯泡消耗的功率变大，灯泡变亮C．闭合S，断开S1，滑片向右移动，灯泡两端的电压变化量等于定值电阻两端的电压变化量D．闭合S、S1，滑片向右移动，电压表示数的变化量与电流表示数的变化量的比值增大8．(多选)如图所示电路中，电源电压不变．下列说法正确的有(ABC)A．先闭合开关S1，再闭合开关S2，电压表V1示数变大B．只闭合开关S3时，向右移动滑片P，灯泡L的亮度变暗C．只闭合开关S1时，向右移动滑片P，电压表V和电流表A示数的变化量之比不变D．只闭合开关S1时，向右移动滑片P，电压表V和电流表A示数的变化量之比变大类型3综合提升9．(多选)如图所示，电源电压不变，P置于中点，a为电流表或电压表，任意闭合开关时，电路都是安全的．下列说法正确的是(AC)A．a是电压表B．只闭合S1，P向右滑动，a示数的变化量与A2示数的变化量的比值变小C．闭合S1、S3，断开S2，A1的示数大于A2的示数D．闭合S1、S2、S3，P向左滑动，A1的示数减小10．(2018·唐山古冶区模拟)如图所示电路中，R1、R2为定值电阻，R3为滑动变阻器，电源电压不变，下列说法正确的是(D)A．闭合S、S1，滑片向左移动，电压表示数变化量与电流表A1示数变化量的比值变大B．闭合S、S1，滑片向左移动，电压表的示数变大，电流表A2的示数变小C．S、S1、S2、S3都闭合，滑片P向左移动，R1消耗的功率变小D．闭合S、S1、S2时，R2与R3并联后再与R1串联11．(多选)如图所示，电源电压为U，且保持不变，R1和R2为定值电阻．下列说法中正确的是(BD)A．先闭合S1，再闭合S2，电压表示数明显变大B．只闭合S2，滑片P向右移动，电压表和电流表示数均变小C．先闭合S1、S2，再闭合S3，电压表与电流表示数之比不变D．先闭合S1、S2，再闭合S3，电路电功率的变化量为U·ΔI。

精品河北专版2018年秋中考物理总复习滚动小专题八电路安全问题“极值”和“范围”)word版

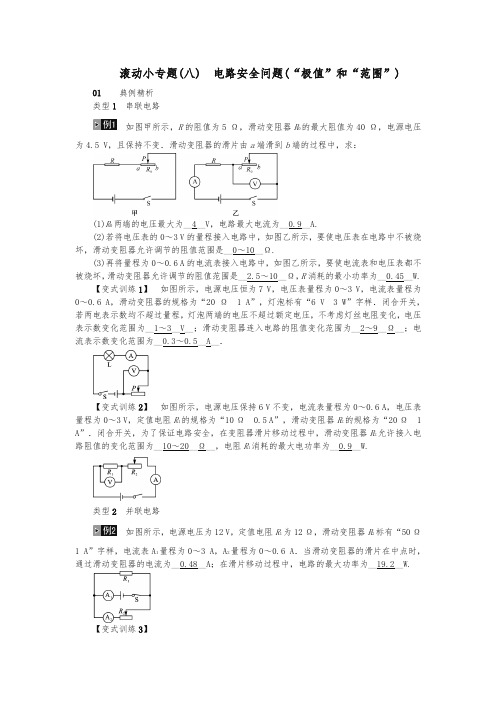

滚动小专题(八) 电路安全问题(“极值”和“范围”)01 典例精析类型1 串联电路如图甲所示，R 的阻值为5 Ω，滑动变阻器R 0的最大阻值为40 Ω，电源电压为4.5 V ，且保持不变．滑动变阻器的滑片由a 端滑到b 端的过程中，求：(1)R 0两端的电压最大为__4__V ，电路最大电流为__0.9__A.(2)若将电压表的0～3 V 的量程接入电路中，如图乙所示，要使电压表在电路中不被烧坏，滑动变阻器允许调节的阻值范围是__0～10__Ω.(3)再将量程为0～0.6 A 的电流表接入电路中，如图乙所示，要使电流表和电压表都不被烧坏，滑动变阻器允许调节的阻值范围是__2.5～10__Ω，R 消耗的最小功率为__0.45__W.【变式训练1】如图所示，电源电压恒为7 V ，电压表量程为0～3 V ，电流表量程为0～0.6 A ，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“6 V 3 W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，电压表示数变化范围为__1～3__V__；滑动变阻器连入电路的阻值变化范围为__2～9__Ω__；电流表示数变化范围为__0.3～0.5__A__．【变式训练2】如图所示，电源电压保持6 V 不变，电流表量程为0～0.6 A ，电压表量程为0～3 V ，定值电阻R 1的规格为“10 Ω 0.5 A”，滑动变阻器R 2的规格为“20 Ω 1 A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，滑动变阻器R 2允许接入电路阻值的变化范围为__10～20__Ω__，电阻R 1消耗的最大电功率为__0.9__W.类型2 并联电路如图所示，电源电压为12 V ，定值电阻R 1为12 Ω，滑动变阻器R 2标有“50 Ω 1 A”字样，电流表A 1量程为0～3 A ，A 2量程为0～0.6 A ．当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为__0.48__A ；在滑片移动过程中，电路的最大功率为__19.2__W.【变式训练3】如图所示，变阻器R 标有“20 Ω 1.5 A”字样，灯L 标有“6 V 3 W”的字样，当只闭合S 1时，灯L 正常发光，再闭合S 2，变阻器滑片向右滑动的过程中，电压表示数__不变__，电流表示数__变小__(填“变大”“变小”或“不变”)；保持S 1、S 2闭合，如果电流表所接量程是0～3 A ，电压表所接量程是0～15 V ，则电路消耗的总功率变化范围是__4.8～12__W__．【变式训练4】 (2018·荆州)如图，已知电源电压为24 V ，R 2上标有“100 Ω 3 A”的字样，灯泡上标有“12 V 3 W”的字样，电流表A 1的量程为0～0.6 A ，电流表A 的量程为0～3 A.(1)求灯泡正常工作时的电阻；(2)当闭合S ，断开S 1，S 2时，灯泡正常工作，求R 1的电阻；(3)当S 、S 1、S 2都闭合时，调节滑动变阻器，求R 2的电功率变化范围．解：(1)R L ＝U2额P 额＝（12 V ）23 W＝48 Ω (2)闭合S ，断开S 1、S 2时，R 1与L 串联，灯L 正常发光，U 1＝U 总－U L ＝24 V －12 V ＝12 VI ＝I L 额＝P 额U 额＝3 W 12 V＝0.25 A R 1＝U1I ＝12 V 0.25 A＝48 Ω (3)当S 、S 1、S 2都闭合时，R 1、R 2并联，U 1＝U 2＝U 总＝24 VI 1＝U1R1＝24 V 48 Ω＝0.5 A I 干max ＝3 A ，I 2 max ＝I 干max －I 1＝3 A －0.5 A ＝2.5 AP 2 max ＝UI 2 max ＝24 V×2.5 A＝60 WR 2max ＝100 Ω时，P 2 min ＝U22R 2max ＝（24 V ）2100 Ω＝5.76 W R 2的电功率范围为5.76～60 W02 专题训练1．(2018·岳阳)如图，电源电压恒为4.5 V ，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”，灯泡上标有“2.5 V 1.25 W”字样(不考虑灯丝电阻变化)，滑动变阻器R 的规格为“20 Ω 1 A”．闭合开关，在保证电路安全的情况下，移动滑片P 的过程中(D)A ．电流表的示数最大为0.6 AB ．灯泡消耗的最小功率为0.13 WC ．电路消耗的最大电功率为2.8 WD ．滑动变阻器接入电路的最小电阻为4 Ω2．(2018·泸州)如图所示的电路，电源电压恒为9 V ，电压表量程为0～6 V ，滑动变阻器R 的规格为“30 Ω 1 A”，灯泡L 标有“6 V 3 W”字样．闭合开关S ，滑动变阻器的滑片P 移动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在满足以上条件的情况下，电流表的量程应选__0～0.6__A__(填“0～0.6 A”或“0～3 A”)最恰当，滑动变阻器接入电路中的最小阻值应为__6__Ω；电路中电流的最小值应为__0.25__A.3．(2018·自贡)如图所示的电路中，电源电压为6 V 并保持不变，电压表的量程为0～3 V ，电流表的量程为0～0.6 A ，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“5 V 2.5 W”字样．闭合开关，将滑动变阻器的滑片移到最左端的位置，这时通过灯泡的电流为多少？若要求两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定电压，则该电路能消耗的最大功率为多少？(不考虑灯丝电阻的变化)解：滑动变阻器的滑片移到最左端，其阻值最大，即R ＝20 Ω，且R 与L 串联又∵小灯泡的电阻为R L ＝U2L P L ＝（5 V ）22.5 W＝10 Ω ∴通过小灯泡的电流I L ＝U R ＋RL ＝ 6 V 20 Ω＋10 Ω＝0.2 A 又由P ＝UI 知，欲使电路消耗的总功率最大，电流应该尽量大，当小灯泡两端电压达到电压表量程，即U L ′＝3 V 时，电路中电流最大，功率最大．则I 最大＝UL′RL ＝3 V 10 Ω＝0.3 A P 总＝UI 最大＝6 V×0.3 A＝1.8 W4．(2018·成都)如图所示，电源电压保持不变，灯泡上标有“12 V 6 W”字样，定值电阻R 1＝120 Ω，滑动变阻器R 2上标有“50 Ω 1 A”字样，电压表的量程选用“0～3 V”．断开S 2，闭合S 和S 1滑片P 移到B 端，灯泡刚好正常发光．求：(1)将滑片P 移到B 端，三个开关都闭合，1 min 内电路消耗的电能是多少？(2)断开S 1，闭合S 和S 2，在保证电路安全的前提下，调节滑片P ，电路消耗的最小功率是多少？解：(1)当断开S 2，闭合S 和S 1，滑片P 移到B 端时，灯泡刚好正常发光．所以电源电压U ＝U L ＝12 V当三个开关都闭合，滑片P 移到B 端，此时L 和R 1并联，则有U 1＝U L ＝U ＝12 V通过灯泡的电流I L ＝P UL ＝6 W 12 V＝0.5 A通过R 1的电流I 1＝U1R1＝12 V 120 Ω＝0.1 A 干路电流I ＝I 1＋I L ＝0.1 A ＋0.5 A ＝0.6 A故电路消耗的电能W ＝UIt ＝12 V×0.6 A×60 s＝432 J(2)断开S 1，闭合S 和S 2时，R 1和R 2串联在电路中．在电路安全前提下，电压表示数为U 2＝3 V 时，有电路消耗的最小功率P min ，此时，R 1两端的电压U 3＝U －U 2＝9 V通过R 1的电流I 3＝U3R1＝9 V 120 Ω＝0.075 A 故电路消耗的最小功率P min ＝UI 3＝12 V×0.075 A＝0.9 W5．如图所示，电源电压为6 V ，滑动变阻器R 1标有“10 Ω 2 A”的字样，当滑动变阻器滑片P 在最右端时，闭合开关S ，电流表A 1示数为0.5 A ．求：(1)R 2的阻值；(2)此时电流表A 的示数；(3)若在电路安全工作的前提下，移动滑动变阻器滑片P ，电路消耗的总功率范围．解：由电路图可知，滑动变阻器R 1和定值电阻R 2并联，电流表A 测干路电流，电流表A 1测R 2支路的电流．(1)∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得，R 2的阻值：R 2＝U I2＝6 V 0.5 A＝12 Ω (2)此时通过滑动变阻器的电流：I 1＝U R1＝6 V 10 Ω＝0.6 A ∵并联电路中干路电流等于各支路电流之和，∴此时电流表A 的示数为：I ＝I 1＋I 2＝0.6 A ＋0.5 A ＝1.1 A(3)电路消耗的最小总功率：P min ＝UI ＝6 V×1.1 A＝6.6 W由滑动变阻器的铭牌可知，允许通过的最大电流为2 A ，则干路中的最大电流：I ′＝I 1′＋I 2＝2 A ＋0.5 A ＝2.5 A电路消耗的最大总功率：P max ＝UI ′＝6 V×2.5 A＝15 W∴在电路安全工作的前提下，移动滑动变阻器滑片P ，电路消耗的总功率范围为6.6～15 W.。

【新】2018年秋中考物理总复习滚动小专题(八)电路安全问题(“极值”和“范围”)

滚动小专题(八) 电路安全问题(“极值”和“范围”)01典例精析类型1串联电路如图甲所示，R的阻值为5 Ω，滑动变阻器R0的最大阻值为40 Ω，电源电压为4.5 V，且保持不变．滑动变阻器的滑片由a端滑到b端的过程中，求：(1)R0两端的电压最大为__4__V，电路最大电流为__0.9__A.(2)若将电压表的0～3 V的量程接入电路中，如图乙所示，要使电压表在电路中不被烧坏，滑动变阻器允许调节的阻值范围是__0～10__Ω.(3)再将量程为0～0.6 A的电流表接入电路中，如图乙所示，要使电流表和电压表都不被烧坏，滑动变阻器允许调节的阻值范围是__2.5～10__Ω，R消耗的最小功率为__0.45__W.【变式训练1】如图所示，电源电压恒为7 V，电压表量程为0～3 V，电流表量程为0～0.6 A，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“6 V 3 W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，电压表示数变化范围为__1～3__V__；滑动变阻器连入电路的阻值变化范围为__2～9__Ω__；电流表示数变化范围为__0.3～0.5__A__．【变式训练2】如图所示，电源电压保持6 V不变，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1的规格为“10 Ω0.5 A”，滑动变阻器R2的规格为“20 Ω 1 A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，滑动变阻器R2允许接入电路阻值的变化范围为__10～20__Ω__，电阻R1消耗的最大电功率为__0.9__W.类型2并联电路如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A．当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为__0.48__A；在滑片移动过程中，电路的最大功率为__19.2__W.【变式训练3】如图所示，变阻器R 标有“20 Ω 1.5 A”字样，灯L 标有“6 V 3 W”的字样，当只闭合S 1时，灯L 正常发光，再闭合S 2，变阻器滑片向右滑动的过程中，电压表示数__不变__，电流表示数__变小__(填“变大”“变小”或“不变”)；保持S 1、S 2闭合，如果电流表所接量程是0～3 A ，电压表所接量程是0～15 V ，则电路消耗的总功率变化范围是__4.8～12__W__．【变式训练4】 (2018·荆州)如图，已知电源电压为24 V ，R 2上标有“100 Ω 3 A”的字样，灯泡上标有“12 V 3 W”的字样，电流表A 1的量程为0～0.6 A ，电流表A 的量程为0～3 A.(1)求灯泡正常工作时的电阻；(2)当闭合S ，断开S 1，S 2时，灯泡正常工作，求R 1的电阻；(3)当S 、S 1、S 2都闭合时，调节滑动变阻器，求R 2的电功率变化范围．解：(1)R L ＝U 2额P 额＝（12 V ）23 W＝48 Ω (2)闭合S ，断开S 1、S 2时，R 1与L 串联，灯L 正常发光，U 1＝U 总－U L ＝24 V －12 V ＝12 VI ＝I L 额＝P 额U 额＝3 W 12 V＝0.25 A R 1＝U 1I ＝12 V 0.25 A＝48 Ω (3)当S 、S 1、S 2都闭合时，R 1、R 2并联，U 1＝U 2＝U 总＝24 VI 1＝U 1R 1＝24 V 48 Ω＝0.5 A I 干max ＝3 A ，I 2 max ＝I 干max －I 1＝3 A －0.5 A ＝2.5 AP 2 max ＝UI 2 max ＝24 V×2.5 A＝60 WR 2max ＝100 Ω时，P 2 min ＝U 22R 2max ＝（24 V ）2100 Ω＝5.76 W R 2的电功率范围为5.76～60 W02 专题训练1．(2018·岳阳)如图，电源电压恒为4.5 V ，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”，灯泡上标有“2.5 V 1.25 W”字样(不考虑灯丝电阻变化)，滑动变阻器R 的规格为“20 Ω 1 A”．闭合开关，在保证电路安全的情况下，移动滑片P 的过程中(D)A ．电流表的示数最大为0.6 AB ．灯泡消耗的最小功率为0.13 WC ．电路消耗的最大电功率为2.8 WD ．滑动变阻器接入电路的最小电阻为4 Ω2．(2018·泸州)如图所示的电路，电源电压恒为9 V ，电压表量程为0～6 V ，滑动变阻器R 的规格为“30 Ω 1 A”，灯泡L 标有“6 V 3 W”字样．闭合开关S ，滑动变阻器的滑片P 移动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在满足以上条件的情况下，电流表的量程应选__0～0.6__A__(填“0～0.6 A”或“0～3 A”)最恰当，滑动变阻器接入电路中的最小阻值应为__6__Ω；电路中电流的最小值应为__0.25__A.3．(2018·自贡)如图所示的电路中，电源电压为6 V 并保持不变，电压表的量程为0～3 V ，电流表的量程为0～0.6 A ，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“5 V 2.5 W”字样．闭合开关，将滑动变阻器的滑片移到最左端的位置，这时通过灯泡的电流为多少？若要求两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定电压，则该电路能消耗的最大功率为多少？(不考虑灯丝电阻的变化)解：滑动变阻器的滑片移到最左端，其阻值最大，即R ＝20 Ω，且R 与L 串联又∵小灯泡的电阻为R L ＝U 2L P L ＝（5 V ）22.5 W＝10 Ω ∴通过小灯泡的电流I L ＝UR ＋R L ＝ 6 V 20 Ω＋10 Ω＝0.2 A 又由P ＝UI 知，欲使电路消耗的总功率最大，电流应该尽量大，当小灯泡两端电压达到电压表量程，即U L ′＝3 V 时，电路中电流最大，功率最大．则I 最大＝U L ′R L ＝3 V 10 Ω＝0.3 A P 总＝UI 最大＝6 V×0.3 A＝1.8 W4．(2018·成都)如图所示，电源电压保持不变，灯泡上标有“12 V 6 W”字样，定值电阻R 1＝120 Ω，滑动变阻器R 2上标有“50 Ω 1 A”字样，电压表的量程选用“0～3 V”．断开S 2，闭合S 和S 1滑片P 移到B 端，灯泡刚好正常发光．求：(1)将滑片P 移到B 端，三个开关都闭合，1 min 内电路消耗的电能是多少？(2)断开S 1，闭合S 和S 2，在保证电路安全的前提下，调节滑片P ，电路消耗的最小功率是多少？解：(1)当断开S 2，闭合S 和S 1，滑片P 移到B 端时，灯泡刚好正常发光．所以电源电压U ＝U L ＝12 V当三个开关都闭合，滑片P 移到B 端，此时L 和R 1并联，则有U 1＝U L ＝U ＝12 V通过灯泡的电流I L ＝P U L ＝6 W 12 V＝0.5 A 通过R 1的电流I 1＝U 1R 1＝12 V 120 Ω＝0.1 A 干路电流I ＝I 1＋I L ＝0.1 A ＋0.5 A ＝0.6 A故电路消耗的电能W ＝UIt ＝12 V×0.6 A×60 s＝432 J(2)断开S 1，闭合S 和S 2时，R 1和R 2串联在电路中．在电路安全前提下，电压表示数为U 2＝3 V 时，有电路消耗的最小功率P min ，此时，R 1两端的电压U 3＝U －U 2＝9 V通过R 1的电流I 3＝U 3R 1＝9 V 120 Ω＝0.075 A 故电路消耗的最小功率P min ＝UI 3＝12 V×0.075 A ＝0.9 W5．如图所示，电源电压为6 V ，滑动变阻器R 1标有“10 Ω 2 A”的字样，当滑动变阻器滑片P 在最右端时，闭合开关S ，电流表A 1示数为0.5 A ．求：(1)R 2的阻值；(2)此时电流表A 的示数；(3)若在电路安全工作的前提下，移动滑动变阻器滑片P ，电路消耗的总功率范围．解：由电路图可知，滑动变阻器R 1和定值电阻R 2并联，电流表A 测干路电流，电流表A 1测R 2支路的电流．(1)∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得，R 2的阻值：R 2＝U I 2＝6 V 0.5 A＝12 Ω (2)此时通过滑动变阻器的电流：I 1＝U R 1＝6 V 10 Ω＝0.6 A ∵并联电路中干路电流等于各支路电流之和，∴此时电流表A 的示数为：I ＝I 1＋I 2＝0.6 A ＋0.5 A ＝1.1 A(3)电路消耗的最小总功率：P min ＝UI ＝6 V×1.1 A＝6.6 W由滑动变阻器的铭牌可知，允许通过的最大电流为2 A ，则干路中的最大电流： I ′＝I 1′＋I 2＝2 A ＋0.5 A ＝2.5 A电路消耗的最大总功率：P max ＝UI ′＝6 V×2.5 A＝15 W∴在电路安全工作的前提下，移动滑动变阻器滑片P ，电路消耗的总功率范围为6.6～15小中高精品教案试卷W.。
