【CN209476190U】环保型物料无尘混合机【专利】
【CN209475878U】一种新型负离子除尘机【专利】
5 .根据权利要求1所述的一种新型负离子除尘机，其特征在于：两个所述橡胶垫（15）的 一侧分别与U形支架（14）顶部的一侧活动连接。
2 .根据权利要求1所述的一种新型负离子除尘机，其特征在于：所述活塞（3）的直径值 与套筒（2）的内直径值相等，且活塞（3）的外部与套筒（2）内腔的侧壁滑动连接。
3 .根据权利要求1所述的一种新型负离子除尘机，其特征在于：所述限位杆（6）的形状 为L形，且限位杆（6）远离套筒（2）的一端与限位槽（5）的内部滑动连接。
背景技术 [0002] 负离子除尘机是一种利用自身产生的负离子对空气进行净化、除尘的环境优化电 器 ，其与传统的空 气除 尘机的 不同 之处是以 负离子作为作 用因子 ，主动出击捕捉空气中的 有害物质，主要适用于工业塑料瓶和玻璃瓶除尘杀菌。 [0003] 长久待在封闭的房间内，人们会觉得头疼发昏 ，因此我们需要一个小型的负离机 对空气中的灰尘进行净化，对于传统的家用型负离子除尘机直接放置在桌面上想调节家用 型负离子除尘机的角度时需要用额外的东西将负离子除尘机的一端垫起，在使用的过程中 负离子除尘机会慢慢滑落，需多次进行调节，而且现有的家用型负离子除尘机不便于固定， 放置在高处时易使家用型负离子除尘机掉落，降低了它的稳定性。
实用新型内容 [0004] 针对现有技术的不足，本实用新型提供了一种新型负离子除尘机，具备固定方便 和角度可调节的优点，解决了传统的家用型负离子除尘机直接放置在桌面上想调节家用型 负离子除尘机的角度时需要用额外的东西将负离子除尘机的一端垫起，在使用的过程中负 离子除尘机会慢慢滑落，需多次进行调节，而且现有的家用型负离子除尘机不便于固定，放 置在高处时易使家用型负离子除尘机掉落，降低了它的稳定性的问题。 [0005] 本实用新型提供如下技术方案：一种新型负离子除尘机，包括吸盘，所述吸盘的底 端与套筒顶端的中部固定套接 ，所述套筒的内部活 动套接有活塞 ，所述活塞的 底端固定连 接有螺纹杆 ，所述螺纹杆的 底端贯穿并 延 伸至套筒外部的 下表面 ，且螺纹杆的 两 侧分 别开 设有限 位槽 ，所述套筒底端的 两侧分 别固定连接有限 位杆 ，且套筒底端的内部开设有环形 活 动槽 ，所述环形活 动槽的内部活 动套接有环形活 动块 ，所述螺纹杆位于套筒下方的 外部 螺纹套接有风机，所述风机的顶部固定连接有连接杆，所述螺纹杆的底端铰接有连接块，所 述连接块的底部固定安装有负离子除尘机，所述负离子除尘机两侧的中部分别固定安装有 相互对称的两个工形套，两个所述工形套的外部分别与U形支架两端的内部活动套接，两个 所述工形套的外部分别活动套接有橡胶垫，两个所述橡胶垫一侧的顶部和底部分别固定安 装有圆杆 ，所述圆杆的 数量为四个并每组两个 ，两组所述圆杆的 一端分 别贯穿并 延 伸至工 形套的一侧且分别与调节杆的一侧固定连接，两组所述圆杆的外部分别活动套接有位于工 形套与调节杆之间的环形弹簧。 [0006] 优选的，所述活塞的直径值与套筒的内直径值相等，且活塞的外部与套筒内腔的 侧壁滑动连接。 [0007] 优选的，所述限位杆的形状为L形，且限位杆远离套筒的一端与限位槽的内部滑动 连接。
【CN209549426U】兽药湿法制粒机【专利】

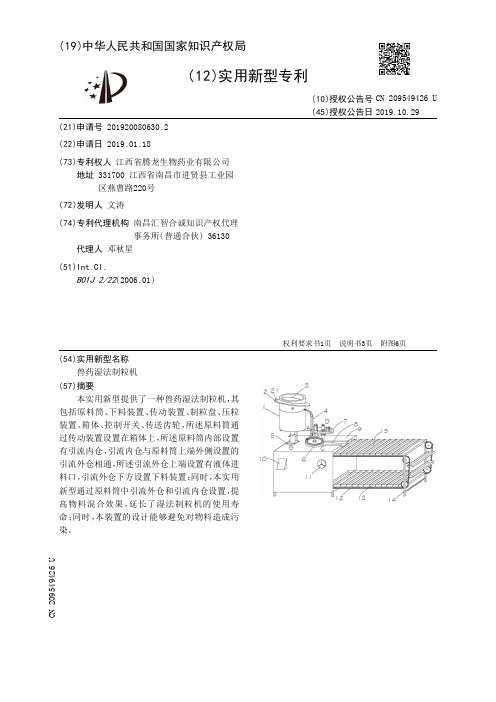

( 12 )实 用新型专利
(21)申请号 201920080630 .2
(22)申请日 2019 .01 .18
(73)专利权人 江西省腾龙生物药业有限公司 地址 331700 江西省南昌市进贤县工业园 区燕曹路220号
(72)发明人 文涛
(74)专利代理机构 南昌汇智合诚知识产权代理 事务所(普通合伙) 36130
所述压粒装置（7）上设置固定盘（71）、电 机（72）、压粒盘（73），在固定盘（71）的 一 侧设 置电 机（72），电 机（72）下方设置压粒盘（73），压粒盘（73）的 下方设置有 制粒盘（6）的 粒孔 （62），所述制粒盘（6）上还设置有中心转轴（61），制粒盘（6）通过中心转轴（61）固定在箱体 （9）上 ，粒孔（62）中的 原料随中心转轴（61）转动 ，在制粒盘（6）的 侧下方连接卸料槽（8），卸 料槽（8）的槽口连接料盒（15），所述料盒（15）通过两端料盒挡板（13）固定在链条（12）上，料 盒（15）在链条（12）上通过传送齿轮（16）传送，所述齿轮旋转速度通过箱体（9）外侧设置的 传送调节器（11）调节，链条（12）和齿轮都固定在支架（14）上，所述箱体（9）的外侧上还设置 有控制开关（10）。
代理人 邓秋星
(51)Int .Cl . B01J 2/22(2006 .01)
(10)授权公告号 CN 209549426 U (45)授权公告日 2019.10.29
( 54 )实用新型名称 兽药湿法制粒机
( 57 )摘要 本实用新型提供了一种兽药湿法制粒机，其
包括原料筒、下料装置、传动装置、制粒盘、压粒 装置 、箱体 、控 制开关 、传送齿轮 ，所述原料筒通 过传动装置设置在箱体上，所述原料筒内部设置 有引流内仓，引流内仓与原料筒上端外侧设置的 引流外仓相通，所述引流外仓上端设置有液体进 料口 ，引流外仓下方设置下料装置 ；同时 ，本实 用 新型通过原料筒中引流外仓和引流内仓设置，提 高物料混合计能够避免对物料造成污 染。
【CN209752649U】用于制胶机的物料搅拌装置【专利】
附图说明 [0014] 图1为本实施例所提供的用于制胶机的物料搅拌装置的示意图； [0015] 图2为本实施例所提供的用于制胶机的物料搅拌装置的另一示意图。
具体实施方式 [0016] 结合图1至图2对本实用新型用于制胶机的物料搅拌装置作进一步的说明。 [0017] 一种用于制胶机的物料搅拌装置，包括搅拌桶1、通气管2、出胶管9和回胶管3；搅 拌桶1内安装有搅拌叶以及搅拌桶1的顶部安装有驱动搅拌叶转动的驱动电机； [0018] 所述通气管2的第一端连接于搅拌桶1的顶端，即通气管2的第一端穿过搅拌桶1的 顶壁进入到搅拌桶1的内部，第二端与回胶管3 的第一端接通；
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920036287 .1
(22)申请日 2019 .01 .09
(73)专利权人 嘉兴椿桦机械有限公司 地址 314000 浙江省嘉兴市嘉善县惠民街 道成功路内2号厂房南侧
(72)发明人 林来进
(74)专利代理机构 嘉兴启帆专利代理事务所 (普通合伙) 33253
2
CN 209752649 U
说 明 书
1/2 页
用于制胶机的物料搅拌装置
技术领域 [0001] 本实用新型涉及一种用于制胶机的物料搅拌装置。
背景技术 [0002] 现有技术在制胶时，需要将固体辅料以及制胶液通入到主搅拌桶内，再利用主搅 拌桶内的搅拌机构对物料进行搅拌 ，实现制胶功能。目前在制胶时 ，由于固体辅料与制胶液 的分布不均，导致搅拌的时间较长，降低制胶的效率。
实用新型内容 [0003] 针对现有技术的不足，本实用新型提供了一种用于制胶机的物料搅拌装置，显著 提高了搅拌的效率。 [0004] 为实现上述目的，本实用新型提供了如下技术方案： [0005] 一种用于制胶机的物料搅拌装置，其特征是：包括搅拌桶、通气管、出胶管和回胶 管； [0006] 所述通气管的第一端连接于搅拌桶的顶端，第二端与回胶管的第一端接通； [0007] 所述出胶管的第一端连接于搅拌桶的底部，第二端与回胶管的第一端接通； [0008] 所述回胶管的第二端连接于搅拌桶，并且回胶管上连接有抽胶泵。 [0009] 优选的，所述出胶管上设置有电磁流量计。 [0010] 优选的，所述通气管、出胶管和回胶管上均设置有开关阀一。 [0011] 优选的，所述回胶管上连接有进水管，所述进水管上设置有开关阀二。 [0012] 优选的，所述通气管、出胶管、回胶管和进水管上均设置有定位块。 [0013] 本实用新型的优点为：对搅拌桶内的物料搅拌时，出胶管可抽取搅拌桶内下层物 料 ，并将下层物料汇通过回胶管回流至搅拌桶内 ，进行上下循环 ，另一方面 ，通气管的设置 ， 能够实现通气效果，避免了在搅拌桶内出现憋气的问题，有助于物料的循环搅拌，从而提高 了搅拌桶内物料分布的均匀性，便于搅拌，以及显著提高了搅拌的效率。
【CN209476904U】厨余垃圾油脂回收设备及系统【专利】
(51)Int .Cl . B09B 3/00(2006 .01) B30B 9/02(2006 .01) F26B 5/14(2006 .01)
(209476904 U (45)授权公告日 2019.10.11
( 54 )实用新型名称 厨余垃圾油脂回收设备及系统
所述挤压组件设置于所述工作仓内并用于挤压容置于所述工作仓内的厨余垃圾； 所述排污组件和所述储油组件均设置于所述安装仓内 ，所述排污组件能够与所述工作 仓连通并用于将所述工作仓内的污水排出，所述储油组件能够与所述工作仓连通并用于收 集所述工作仓内的油脂。 2 .根据权利要求1所述的厨余垃圾油脂回收设备，其特征在于，所述接料组件包括容器 本体和设置于所述容器本体上的驱动轮，所述容器本体的开口朝向所述落料口。 3 .根据权利要求2所述的厨余垃圾油脂回收设备，其特征在于，所述接料组件还包括面 板，所述面板设置于所述容器本体上，所述面板能够与所述落料仓的开口配合。 4 .根据权利要求3所述的厨余垃圾油脂回收设备，其特征在于，所述面板上设置有拉手 和卡接部，所述卡接部与所述柜体卡接。 5 .根据权利要求2所述的厨余垃圾油脂回收设备，其特征在于，接料组件还包括重量传 感器 和报警器 ，所述重量传感器与所述报警器电 连接 ，所述重量传感器 用于检 测所述容器 本体内所述厨余垃圾的重量值，当所述重量值大于或等于预设重量时，所述报警器开启。 6 .根据权利要求1所述的厨余垃圾油脂回收设备，其特征在于，所述挤压组件包括驱动 设备、第一挤压板和第二挤压板，所述第一挤压板与所述驱动设备传动连接，所述第二挤压 板固定于所述工作仓内并与所述第一挤压板相对，所述驱动设备用于带动所述第一挤压板 相对所述第二挤压板运动，以挤压位于所述第一挤压板和所述第二挤压板之间的所述厨余 垃圾。 7 .根据权利要求1所述的厨余垃圾油脂回收设备，其特征在于，所述柜体设置有与所述 安装仓配合的柜门 ，所述柜门上设置有锁具 ，所述柜门通过所述锁具设置于所述安装仓。 8 .根据权利要求1所述的厨余垃圾油脂回收设备，其特征在于，所述柜体还设置有与所 述工作仓配合的盖板，所述盖板用于打开或者关闭所述工作仓。 9 .根据权利要求1所述的厨余垃圾油脂回收设备，其特征在于，所述排污组件包括污水 泵和污水管道，所述污水管道的一端端部与所述工作仓连接，所述污水管道的另一端伸出 所述柜体，所述污水泵与所述污水管道连接并用于使所述污水通过所述污水管道流出。 10 .一种厨余垃圾油脂回收系统，其特征在于，包括如权利要求1-9中任意一项所述的 厨余垃圾油脂回收设备。
【CN209646123U】一种防水涂料生产加工用环保型除尘装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920330298.0(22)申请日 2019.03.15(73)专利权人 潍坊市金源防水材料股份有限公司地址 262735 山东省潍坊市寿光市台头镇工业园区(72)发明人 隋强 (74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 朱昀(51)Int.Cl.B01D 47/06(2006.01)C02F 9/02(2006.01)C02F 103/18(2006.01)(54)实用新型名称一种防水涂料生产加工用环保型除尘装置(57)摘要本实用新型公开了一种防水涂料生产加工用环保型除尘装置，包括箱体、风机和水箱，所述箱体顶端一侧设置有风机，所述风机连接有吸尘管，所述吸尘管一端设置有吸尘头，所述吸尘管另一端延伸至箱体内腔并设置有出尘罩，所述箱体内腔底部设置有水箱，所述水箱内设置有过滤网，所述水箱通过水泵连接有水管，使用时，通过启动风机，使得吸尘头将灰尘通过吸尘管输送到箱体内腔，启动水泵，使得喷淋头在箱体内进行喷水，从而使得箱体内的灰尘与水珠结合下落至水箱中，在过滤网的作用下，使得过滤网下方的水始终保持清洁的状态，从而可以循环的利用水箱中的水进行除尘。
权利要求书1页 说明书4页 附图2页CN 209646123 U 2019.11.19C N 209646123U权 利 要 求 书1/1页CN 209646123 U1.一种防水涂料生产加工用环保型除尘装置，包括箱体（1）、风机（2）和水箱（7），其特征在于，所述箱体（1）顶端一侧设置有风机（2），所述风机（2）连接有吸尘管（3），所述吸尘管（3）一端设置有吸尘头（4），所述吸尘管（3）另一端延伸至箱体（1）内腔并设置有出尘罩（5），所述箱体（1）内腔底部设置有水箱（7），所述水箱（7）内设置有过滤网（18），所述水箱（7）通过水泵（9）连接有水管（8），所述水管（8）远离水箱（7）一端延伸至箱体（1）内腔顶端并连接有分流管（10），所述分流管（10）底部设置有若干个均匀分布的喷淋头（11）,所述水箱（7）远离水管（8）一侧上方设置有排污管（12），且排污管（12）远离水箱（7）一端延伸至箱体（1）外侧，所述箱体（1）底部一侧通过转轴转动连接有电动伸缩杆（15），所述电动伸缩杆（15）底部设置有底座（13），所述箱体（1）底部另一侧通过转轴转动连接有支撑杆（16）。
【CN209869257U】一种用于制备环保型纸制品的注塑机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920375481.2(22)申请日 2019.03.22(73)专利权人 河北泽恒纸塑包装制品有限公司地址 057350 河北省邯郸市鸡泽县经济开发区金鸡大街北段路东(72)发明人 史兵义 (74)专利代理机构 石家庄德皓专利代理事务所(普通合伙) 13129代理人 刘磊娜 杨瑞龙(51)Int.Cl.B29C 45/17(2006.01)B29C 45/74(2006.01)(54)实用新型名称一种用于制备环保型纸制品的注塑机(57)摘要本实用新型涉及注塑机技术领域，且公开了一种用于制备环保型纸制品的注塑机，包括移动装置和散热装置，所述散热装置位于移动装置的一侧，所述移动装置包括底座，所述底座的顶部开设有通风口。
该用于制备环保型纸制品的注塑机，当需要进行该注塑装置的移动操作时，启动第一电机，第一电机通过电机转轴带动第一齿轮，第一齿轮通过驱动齿轮带动螺纹杆转动，使位于螺纹杆上的移动块相下移动，使滚轮越过开口并接触地面，再进行该注塑装置的移动操作，当需要注塑装置固定时，启动液压机，位于液压机一侧的液压杆带动移动板向左移动，使第二齿轮与驱动齿轮啮合，启动第二电机带动螺纹杆转动，使滚轮收起，完成滚轮的收起操作。
权利要求书1页 说明书3页 附图3页CN 209869257 U 2019.12.31C N 209869257U权 利 要 求 书1/1页CN 209869257 U1.一种用于制备环保型纸制品的注塑机，包括移动装置(1)和散热装置(2)，其特征在于：所述散热装置(2)位于移动装置(1)的一侧；所述移动装置(1)包括底座(101)，所述底座(101)的顶部开设有通风口(102)，所述底座(101)的内部且位于两通风口(102)之间活动安装有螺纹杆(103)，所述底座(101)的底部内壁开设有开口(104)，所述螺纹杆(103)的顶部固定连接有驱动齿轮(106)，所述螺纹杆(103)的表面活动安装有移动块(105)，所述移动块(105)的两侧固定连接有连接杆(107)，所述连接杆(107)远离移动块(105)的一端活动连接有滚轮(108)，所述底座(101)靠近背面的一侧内壁上固定安装有液压机(109)，所述液压机(109)的右侧通过液压杆固定连接有移动板(110)，所述移动板(110)的顶部从左往右依次固定安装有第一电机(111)和第二电机(113)，所述第一电机(111)的顶部通过电机转轴固定安装有第一齿轮(112)，所述第二电机(113)的顶部通过电机转轴固定安装有第二齿轮(114)；所述散热装置(2)包括注塑机(201)，所述底座(101)的顶部且位于注塑机(201)的右侧固定安装有纸制品(202)，所述纸制品(202)的外壁上固定安装有吸热块(203)，所述底座(101)的顶部且位于通风口(102)的上方固定安装有散热块(205)，所述吸热块(203)和散热块(205)之间活动安装有连接管(204)，所述底座(101)靠近背面的一侧内壁上活动安装有活动块(206)，所述活动块(206)的表面固定连接有摆动杆(207)，所述摆动杆(207)远离活动块(206)的一端固定连接有风机(211)，所述底座(101)内部靠近背面的一侧且位于风机(211)的下方固定安装有固定板(212)，所述固定板(212)的顶部活动安装有缓冲板(213)，所述底座(101)内部靠近背面的一侧内壁上固定安装有第三电机(208)，所述第三电机(208)靠近正面的一侧活动连接有转动盘(209)，所述转动盘(209)靠近正面的一侧固定安装有位于摆动杆(207)下方的挡块(210)。
【CN209490621U】一种粉尘净化装置【专利】
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920109118 .6
(22)申请日 2019 .01 .22
(73)专利权人 宁夏亿丰砼业有限公司 地址 750409 宁夏回族自治区银川市宁东 灵州综合工业园A区
(72)发明人 田伟鑫 王伟 江成云 王宁杰 胡彦伟 李海文 张学良 张建宁 陈浩 张飞龙
具体实施方式 [0017] 为了使本技术领域的人员更好地理解本申请中的技术方案，下面将结合附图 ，对 本申请实施例中的技术方案进行清楚、完整地描述。 [0018] 参见图1，本申请实施例提供了一种粉尘净化装置，包括：净化箱体1和与所述净化 箱体1连接的排放管2；所述净化箱体1的侧壁上设有导流管11，所述导流管11向所述净化箱 体1的内部延伸，将所述净化箱体1外部的带有粉尘的 气体导入所述净化箱体1内 ；所述净化 箱体1的顶部设有喷淋装置12，所述喷淋装置12包括喷淋管121和设在所述喷淋管121上的 喷淋头122；所述净化箱体1的底部为漏斗形状，所述漏斗形状的顶端连接所述排放管2。使 用时 ，本申请中的净化箱体1与混凝土原料搅拌装置连接 ，使得导流管11的管口正对原料搅 拌装置的内部 ，粉尘可以 通过导流管11进入净化箱体1内部 ，当原料搅拌装置开始工作时 ， 净化箱体1内部的喷淋装置12开始喷淋 ，使得空气中的粉尘被水吸附 ，当吸附 后的水位到达 一定量之 后 ，可以 通过排放管 2将净化 箱体1内的 水排出 。将净化 箱体1的 底部设 计成 漏斗 形，使得吸附粉尘的水排出得更彻底干净。 [0019] 可选的，所述净化箱体1的外部还设有与所述喷淋管121连接的上水管3。上水管3 用于向喷淋管121输送水，使得喷淋装置12能够正常运行，实现喷水的效果。 [0020] 可选的，所述排放管2上还设有开关阀门21。开关阀门21用于控制排放管的开启与 关闭 ，当需要将净化箱体1内的水排出时 ，打开开关阀门21。 [0021] 可选的，所述净化箱体1内部还设有水位线。水位线用于提醒工作人员净化箱体1 内的水位 ，当水位过高时 ，工作人 员需要将净化箱体1内的水排出 ，防 止水位过高将导流管 11的管口堵塞。 [0022] 可选的，所述喷淋头122的为喇叭状，所述喷淋头122为若干个。喷淋头122设置得 多可以使得喷淋的范围更大，使粉尘吸附得更彻底。 [0023] 可选的，所述喷淋管121的数量为若干个。喷淋管121设置得多也可以使得喷淋的 范围更大，使粉尘吸附得更彻底。另外，喷淋管121可以设置多个，喷淋管121上的喷淋头122 也可以设置多个，尽可能高效地净化空气。 [0024] 可选的，所述导流管11的数量为若干个。导流管11设置得多可以更多地导入粉尘， 使得粉尘大量吸附 ，也可以保证空气净化的效果。 [0025] 由以上技术方案可知，本申请实施例提供了一种粉尘净化装置，包括：净化箱体1 和与净化箱体1连接的 排放管2 ；净化箱体1的 侧壁上设有导流管11 ，导流管11向净化箱体1 的内部延伸，将净化箱体1外部的带有粉尘的气体导入净化箱体1内；净化箱体1的顶部设有 喷淋装置12，喷淋装置12包括喷淋管121和设在喷淋管121上的喷淋头122；净化箱体1的底 部为漏斗形状，漏斗形状的顶端连接排放管2。本申请技术方案中的喷淋装置12能够使得进 入净化箱体1内的粉尘被水吸附 ，落入净化箱体1的底部 ，当吸附粉尘的水有一定量之后，通 过排放管2排出，本申请的方案能够有效地较少混凝土原料混合时空气中的粉尘。
【CN209549284U】一种搅拌粉碎混合机【专利】
( 57 )摘要 本实用新型提供一种搅拌粉碎混合机，包括
混料桶、固定板、滚珠螺母座、第一电机、移动板、 进料口、粉碎槽、粉碎锥、出料口一、搅拌杆、第二 电 机 、丝杆以 及移动块 ，固定板镶嵌 在混料 桶上 端面 ，固定板上端面开设有粉碎槽 ，移动板以 及 粉碎锥均安装在粉碎槽内部，第一电机镶嵌固定 在移动板上端面中心处 ，粉碎锥固定在第一电 机 下端 ，移动块分 别焊接固 定在移动板 左右两端 ， 滚珠螺母座固定在移动块下端，固定板下端面开 设有出料口一 ，固定板上端面右部开设有进料 口 ，进料口向下延伸至粉碎槽弧形侧面右部，第 二电 机镶嵌固定在混料桶下端面中心处 ，搅拌杆 分别固定在第二电机左右两端，该设计实现了对 物料进行粉碎混合的功能。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920195191 .X
(22)申请日 2019 .01 .30
(73)专利权人 青岛奥特富隆新材料有限公司 地址 266000 山东省青岛市城阳区城阳街 道前田社区烟青公路与丹晖路东200 米
(72)发Leabharlann 人 宋海涛 5 .根据权利要求1所述的一种搅拌粉碎混合机，其特征在于：所述固定板上端面镶嵌有 轴承，所述丝杆通过轴承与固定板转动连接。
2
CN 209549284 U
说 明 书
1/3 页
一种搅拌粉碎混合机
技术领域 [0001] 本实用新型是一种搅拌粉碎混合机，属于混合机设备领域。
背景技术 [0002] 混合机是对物料进行混合的机械设备，现有的混合机设备不带有粉碎机构，不能 对物料进行粉碎 ，大颗粒的物料不能得到充分的混合 ，造成混合不彻底的现象 ，影响生产效 果。
【CN209901140U】一种方便控制药剂添加的土壤生态修复用混料设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920623425.6(22)申请日 2019.05.05(73)专利权人 长沙环境保护职业技术学院地址 410000 湖南省长沙市雨花区井圭路10号长沙环境保护职业技术学院(72)发明人 刘丽 康琴 (74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 王新生(51)Int.Cl.B01F 7/18(2006.01)B01F 15/02(2006.01)(54)实用新型名称一种方便控制药剂添加的土壤生态修复用混料设备(57)摘要本实用新型公开了一种方便控制药剂添加的土壤生态修复用混料设备，包括混合箱体和电机，所述混合箱体的上方设置有物料箱，且物料箱的底部通过连接管道与混合箱体相互连接，同时连接管道的端头处设置有密封板，所述密封板的边侧通过第一弹簧与物料箱相互连接，且密封板的端头处连接有第一弹簧，同时第一弹簧的边侧固定有第一连接轴，所述电机安装在混合箱体的底部，且电机的外侧安装有第二齿轮，同时第二齿轮的上方设置有搅拌单元，所述第二齿轮的外侧连接有第三齿轮，且第三齿轮的上方设置有隔板。
该方便控制药剂添加的土壤生态修复用混料设备，便于控制添加剂的加入，提高了物料混料的速度。
权利要求书1页 说明书3页 附图3页CN 209901140 U 2020.01.07C N 209901140U权 利 要 求 书1/1页CN 209901140 U1.一种方便控制药剂添加的土壤生态修复用混料设备，包括混合箱体（1）和电机（8），其特征在于：所述混合箱体（1）的上方设置有物料箱（2），且物料箱（2）的底部通过连接管道（3）与混合箱体（1）相互连接，同时连接管道（3）的端头处设置有密封板（4），所述密封板（4）的边侧通过第一弹簧（5）与物料箱（2）相互连接，且密封板（4）的端头处连接有第一弹簧（5），同时第一弹簧（5）的边侧固定有第一连接轴（7），所述电机（8）安装在混合箱体（1）的底部，且电机（8）的外侧安装有第二齿轮（9），同时第二齿轮（9）的上方设置有搅拌单元（10），所述第二齿轮（9）的外侧连接有第三齿轮（12），且第三齿轮（12）的上方设置有隔板（11），同时第三齿轮（12）的中间位置固定有第二连接轴（13），并且第二连接轴（13）的端头处固定有拨块（14），所述拨块（14）的外侧设置有滑板（15），且滑板（15）的底部通过滑块（16）连接有第二弹簧（18），同时第二弹簧（18）的外侧开设有滑槽（17）。
【CN209612734U】一种硬质合金原料混合机【专利】
(10)授权公告号 CN 209612734 U (45)授权公告日 2019.11.12
( 54 )实用新型名称 一种硬质合金原料混合机
( 57 )摘要 本实 用新型公 开了一 种硬 质合金 原料混合
机 ，包括底座 ，所述底座的 上方通过支撑架安装 有混合仓 ，所述混合仓的 顶部安装有电 机 ，所述 电 机的 输出端设置有延 伸至混合仓内 部的 旋转 轴 ，且旋转 轴的 外 侧连接有多组 第一搅拌叶 片。 本实 用新型通过 气压缸带 动滑块 在滑槽的 内 部 移动 ，以 使壳 体上下移动 ，进而使筛分仓内 部的 混合料进行晃动 ，使较小的颗粒留在壳体的内 部 ，较大的 颗粒留 在筛分槽的 上方 ，以 将较大的 颗粒筛处 ，防止颗粒过大给后期的冶炼带来不 便 ，且通过电 机带 动旋转 轴转动 ，进而使第一搅 拌叶片、第二搅拌叶片和第三搅拌叶片对混合仓 内部的原料进行搅动，第三搅拌叶片位于混合仓 的 底部 ，便于对混合仓底部的 原料进行搅动 ，以 保证原料的均匀混合。
2 .根据权利要求1所述的一种硬质合金原料混合机，其特征在于：所述筛分槽(15)包括 槽体(1501)、筛网(1502)和挂耳(1503) ，所述槽体(1501)的底部为筛网(1502) ，所述槽体 (1501)两侧的上方皆固定有挂耳(1503)。
3 .根据权利要求1所述的一种硬质合金原料混合机，其特征在于：所述混合仓(2)的一 侧设置有进料口 (3) ，所述混合仓(2)的底部呈倒锥形结构 ，所述混合仓 (2)的底部安装有下 料管 (10) ，且下料管 (10)的内部设置有阀门。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920035042 .7
(22)申请日 2019Байду номын сангаас.01 .09
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920185367.3
(22)申请日 2019.02.02
(73)专利权人 烟台邦州化工有限责任公司
地址 265200 山东省烟台市莱阳市经济技
术开发区长江路8号
(72)发明人 徐雄峰
(74)专利代理机构 北京东方盛凡知识产权代理
事务所(普通合伙) 11562
代理人 牟炳彦
(51)Int.Cl.
B01F 13/10(2006.01)
B01F 7/24(2006.01)
B01F 7/04(2006.01)
B01F 5/06(2006.01)
B01F 15/00(2006.01)
(54)实用新型名称
环保型物料无尘混合机
(57)摘要
本实用新型涉及一种环保型物料无尘混合
机。
环保型物料无尘混合机包括有筒体；锥形部；
主轴；第一驱动机构；绞龙；辅轴；第二驱动机构；
刀刃。
该环保型物料无尘混合机通过主轴绞龙的
搅拌达到物料均匀混合，能够使物料在内部空间
中作复杂的漩涡运动，通过辅轴刀刃的旋转破
碎，配合绞龙螺旋混合，能解决物料混合不佳的
问题，满足不同的物料混合作业场合中对于物料
混合效果的要求。
配套设置粉尘回收筒，实现无
尘环境混合操作，同时回收的粉尘可进行二次回
收利用，整体节约生产成本。
锥形部内部设置有
横梁，使得不同物料在加入过程中能够受到横梁
的阻挡，起到类似于搅拌的作用，使物料混合更
均匀。
权利要求书1页 说明书5页 附图2页CN 209476190 U 2019.10.11
C N 209476190
U
权 利 要 求 书1/1页CN 209476190 U
1.一种环保型物料无尘混合机，其特征在于，其包括有
筒体；
锥形部，所述锥形部的底部连接在所述筒体上并朝远离所述筒体的方向延伸，所述锥形部的顶部为进料口，所述进料口与盖板无缝连接；
主轴，连接在所述筒体的底部且沿所述筒体的轴线延伸穿入所述锥形部，所述主轴的轴线与所述筒体的轴线处于同一直线；
第一驱动机构，设置在所述筒体上并与所述主轴连接，用于驱动所述主轴转动；
绞龙，固定连接在所述主轴上并且绕所述筒体的轴线向锥形部方向由下至上螺旋延伸；
辅轴，连接在所述筒体的侧部且沿与所述筒体轴线垂直方向穿入所述筒体内，所述辅轴的轴线与所述筒体的轴线相互垂直；
第二驱动机构，设置在所述筒体上并与所述辅轴连接，用于驱动所述辅轴转动；
刀刃，固定连接在所述辅轴上，所述刀刃上下交错安装。
2.如权利要求1所述的环保型物料无尘混合机，其特征在于，所述锥形部的顶面对应设有粉尘回收筒，所述粉尘回收筒与物料回收罐连通，所述粉尘回收筒末端安装有引风装置。
3.如权利要求2所述的环保型物料无尘混合机，其特征在于，所述粉尘回收筒对应有多个环保型物料无尘混合机的锥形部，所述粉尘回收筒的直径从始端至末端逐渐增加。
4.如权利要求1或2所述的环保型物料无尘混合机，其特征在于，所述的锥形部内从上到下交错安装有多个横梁。
5.如权利要求4所述的环保型物料无尘混合机，其特征在于，所述横梁设有三个，每两个横梁之间的夹角为120°。
6.如权利要求4所述的环保型物料无尘混合机，其特征在于，所述横梁设有六个，每两个横梁之间的夹角为60°。
7.如权利要求1所述的环保型物料无尘混合机，其特征在于，所述第一驱动机构包括第一驱动部和第一传动轴，所述第一驱动部设置在所述筒体的底部外壁上，所述第一传动轴的一端与所述第一驱动部连接，所述第一驱动部驱动所述第一传动轴转动，所述第一传动轴与所述主轴连接，所述第一传动轴的轴线与所述主轴的轴线处于同一直线；
所述第二驱动机构包括第二驱动部和第二传动轴，所述第二驱动部设置在所述筒体的侧壁上，所述第二传动轴的一端与所述第二驱动部连接，所述第二驱动部驱动所述第二传动轴转动，所述第二传动轴与所述辅轴连接，所述第二传动轴的轴线与所述辅轴的轴线处于同一直线。
8.如权利要求7所述的环保型物料无尘混合机，其特征在于，所述第一驱动部和第二驱动部均包括电机和减速机，所述电机与所述减速机连接并驱动所述减速机转动。
9.如权利要求1所述的环保型物料无尘混合机，其特征在于，所述筒体的下端设有出料口，所述出料口处连接有储料罐，所述储料罐内壁横向设有两个上下交错分布的活动式转板,两个活动式转板的轴线相互垂直。
10.如权利要求1所述的环保型物料无尘混合机，其特征在于，所述筒体底部上设有支座，所述支座沿所述筒体的周向方向均匀排布。
2。
