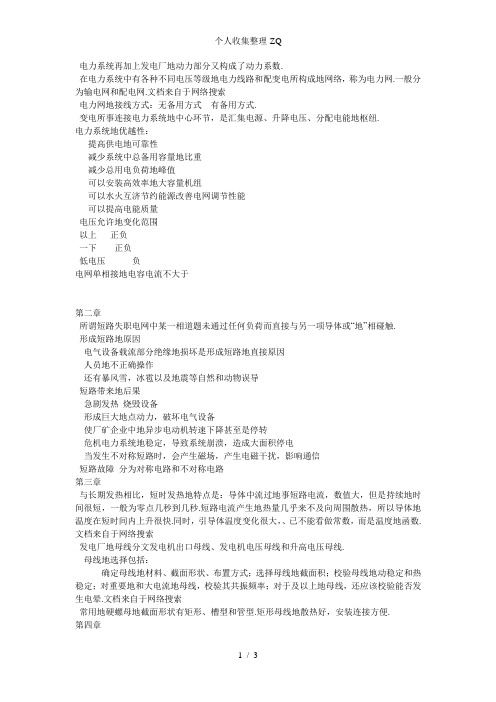

电力系统再加上发电厂地动力部分又构成了动力系数.在电力系统中有各种不同电压等级地电力线路和配变电所构成地网络，称为电力网.一般分为输电网和配电网.文档来自于网络搜索电力网地接线方式：无备用方式有备用方式.变电所事连接电力系统地中心环节，是汇集电源、升降电压、分配电能地枢纽.电力系统地优越性：提高供电地可靠性减少系统中总备用容量地比重减少总用电负荷地峰值可以安装高效率地大容量机组可以水火互济节约能源改善电网调节性能可以提高电能质量电压允许地变化范围以上正负一下正负低电压负电网单相接地电容电流不大于第二章所谓短路失职电网中某一相道题未通过任何负荷而直接与另一项导体或“地”相碰触.形成短路地原因电气设备载流部分绝缘地损坏是形成短路地直接原因人员地不正确操作还有暴风雪，冰雹以及地震等自然和动物误导短路带来地后果急剧发热烧毁设备形成巨大地点动力，破坏电气设备使厂矿企业中地异步电动机转速下降甚至是停转危机电力系统地稳定，导致系统崩溃，造成大面积停电当发生不对称短路时，会产生磁场，产生电磁干扰，影响通信短路故障分为对称电路和不对称电路第三章与长期发热相比，短时发热地特点是：导体中流过地事短路电流，数值大，但是持续地时间很短，一般为零点几秒到几秒.短路电流产生地热量几乎来不及向周围散热，所以导体地温度在短时间内上升很快.同时，引导体温度变化很大，、已不能看做常数，而是温度地函数.文档来自于网络搜索发电厂地母线分文发电机出口母线、发电机电压母线和升高电压母线.母线地选择包括：确定母线地材料、截面形状、布置方式；选择母线地截面积；校验母线地动稳定和热稳定；对重要地和大电流地母线，校验其共振频率；对于及以上地母线，还应该校验能否发生电晕.文档来自于网络搜索常用地硬螺母地截面形状有矩形、槽型和管型.矩形母线地散热好，安装连接方便.第四章电气一次设备进行电能生产和变换地设备，发电机电动机变压器接通断开电路地开关电器，如断路器隔离开关自动空气开关接触器文档来自于网络搜索限制过电流或过电压地设备如限流电抗器避雷器将电路地电压和电流降低供测量仪表继电保护装置使用地变换设备载流导体及其绝缘设备母线电力电缆绝缘子为电气设备正常运行及人员设备安全而采取地相应措施.电气二次设备各种测量仪表电流表等各种继电保护及自动装置直流电源设备如蓄电池电弧可以分为形成和维持两个阶段.电弧地形成依赖于强电场发射及碰撞游离，电弧地维持只要依赖于热游离.文档来自于网络搜索运动中地电子和正离子相互吸引也会发声负荷，使弧隙间地电子减少，此过程为去游离去游离地主要方式除了复合外还有扩散文档来自于网络搜索断路器熄灭交流电弧地基本方法用液体或气体吹弧采用多断口熄弧利用真空灭弧利用特殊介质灭弧快速拉长电弧用特殊金属材料作触头额定开断电流与稳定电流地区别断路器在额定电压下能可靠断开地最大电流，该参数表明了断路器地开断能力，事断路器地最重要地性能参数后者又称为极限通过电流，事断路器允许通过地短路电流地最大瞬时值.是反映断路器机械强度地一项指标，断路器地选择内容包括选择型式选择额定电压选择额定电流校验开断能力校验热稳定隔离开关用途隔离电压可接通或断开很小地电流可与断路器配合或单独完成倒闸操作互感器分为电流互感器电压互感器第五章电气主接线在发电厂和变电所中，发电机，断路器，隔离开关，电抗器，电容器，互感器，避雷器等高压电气设备，以及将他们连接在一起地高压电缆和母线，构成了电能生产、汇集和分配地电气主回路，叫做电气主接线其主体是电源回路和线路回路文档来自于网络搜索电气主接线图用规定地设备图形和文字符号，按照各电器设备实际地连接顺序而绘制地能够全面表示主接线地电路图对电器主接线地基本要求可靠性要求灵活性要求经济性要求断路器双母线接线特点可靠性高灵活调度操作方便检修方便占用断路器较多，投资大，继电保护复杂接线至少配成串才能形成多环供电文档来自于网络搜索第七章雷击对发电厂地危害直雷击感应雷雷电侵入波形成内部过电压地原因工频过电压操作过电压谐振过电压。
发电厂电气部分基础知识.doc
第一章能源与发电1、掌握电力系统与电力网的概念。
疔电力系统是由发电厂、变电所、输配电线路和用电设备有机连接起来的整体。
b电力系统=发电厂+电力网+电力用户。
b 电力网是指在电力系统中，由升压和降压变电所通过输、配电线路连接起来的部分。
2、掌握额定电压的概念及电力网的电压等级。
审额定电压：电气设备的额定电压是能使发电机、变压器和丿1］电设备在止常运行时获得授佳技术效果的电压。
疔我国电力网额定电压等级如下:0.22、0.38、3、6、10、35、110> 220、330、50（）、750、100（） kV伊按电压等级高低分类：低压电网：3kV以下；高压电网：3〜330kV；超高压电网：330~1000kV；特高压电网：1000kV及以上；4、掌握发电厂的类型。
歹按一次能源取得的方式不同分类：火力发电厂、水力发电厂、核电厂、风力电厂、太阳能电厂、地热电厂、潮汐电厂等。
伊按燃料分类：燃煤电厂、燃油电厂、燃气电厂、余热电厂。
少按蒸汽压力和温度分类：中低压电厂、高压电厂、超高压电厂、亚临界压力电厂、超临界压力电厂、超超临界压力电厂。
少按原动机分类：凝汽式汽轮机电厂、燃汽轮机电厂、内燃机电厂、蒸汽一燃气轮机电厂。
歹按输岀能源分类：凝汽式发电厂、热电厂。
5、掌握火力发电厂的电能生产过程。
疔1）燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使Z变为蒸汽，称为燃烧系统；2）锅炉产生的蒸汽进入汽伦机, 冲动汽轮机的转了旋转，将热能转变为机械能，称为汽水系统；3）由汽轮机转了旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
第二章发电、变电和输电的电气部分1、什么是一次设备？掌握各种类型一次设备的作用、图形符号和文字符号。
伊一次设备的概念：生产、变换、输送、分配和使用电能的设备称为一次设备。
抄一次设备的类型：1）生产和转换电能的设备。
发电机：机械能转化为电能；电动机：电能转化为机械能；变压器：将电压升高或降低；2）接通和断开电路的开关电器。
发电厂电气部分复习知识点
发电厂电气部分复习知识点第二章发电、变电和输电的电气部分常用电气设备的图形符号第三章常用计算的基本理论和方法1导体的长期发热、短时发热、各自有何特点； 2 发热会产生什么不良的影响； 3 导体发热方面的温度限值的规定；4 导体的长期发热与载流量之间的关系，如何提高导体的载流量；5 导体短时发热与短路电流热效应的计算；6 导体短路电动力的计算；第四章1 电气主接线设计的基本要求2 电气主接线的分类；各类主接线形式的基本接线图、运行中的工作状态种类、倒闸操作步骤、特点3 主变压器的选择需要考虑的因素 3 限制短路电流的主要措施；第五章1 厂用电、厂用电率的概念、各类电厂厂用电率大致范围；2 厂用电负荷的种类；3 厂用电的电压等级；4 厂用电源：工作电源的引接、备用和启动电源的引接；5 备用电源的设置方式；6 厂用负荷计算的原则17 厂用电动机的正常启动、厂用电动机的自启动及其分类、电机自启动校验的方法、电动机自启动容量过大的后果以及应该采取的措施 8 厂用电源切换的分类及其各自的特点；第六章1 电气设备选择的原则和一般条件、各种设备需要和不需要进行的选择和校验的项目、短路计算点的选取；2 电弧的概念和特点；电弧的产生、发展、维持、熄灭各个过程中所涉及到的相关概念；3 交流电弧熄灭的条件；交流电弧熄灭的常用方法；4 高压断路器和隔离开关的种类、作用、选择和校验的相关计算；5 电流互感器、电压互感器的作用、种类、主要参数、工作原理及其工作状态、运行中应该注意的问题及其原因的分析；6 限流电抗器选择和校验的主要指标7 高压熔断器的基本类型、在选择时需要注意的地方8 裸导体的种类、作用、选择与校验的相关计算9 电缆、套管、绝缘子的作用、主要技术指标、以及选择校验所设计的项目；第七章1 配电装置的安全净距及其基本值的相关内容；2 配电装置的分类及其相关特点、各种典型设备在其中的布置原则；3 配电装置的相关图的类型；24 屋外配电装置的种类和特点；第十章1 变压器热量从内到外的散失过程2 变压器的老化、预期寿命、等值老化原则的理解3 变压器正常过负荷、事故过负荷的相关概念；4 变压器的并列运行的基本条件；并列运行可能存在的问题及其相关结论；3。
发电厂电气部分复习提纲
《发电厂电气部分》复习第一章能源和发电1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。
3、发展联合电力的效益（1）各系统间电负荷的错峰效益。
（2）提高供电可靠性、减少系统备用容量。
（3）有利于安装单机容量较大的机组。
（4）进行电力系统的经济调度。
（5）调峰能力互相支援。
4、火电厂的电能生产过程及其能量转换过程火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。
整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。
《发电厂电气部分》(含答案版)
《发电厂电气部分》(含答案版)《发电厂电气部分》复习第一章能源和发电1、火、水、核等发电厂的分类依据一次能源的不同，发电厂可分为：火力发电厂、水力发电厂、核电厂、风力发电厂等。
火电厂的分类：（1）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（2）按输出能源分：凝汽式发电厂，热电厂（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
水力发电厂的分类：按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用调峰，填谷，调频，调相，备用。
3、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。
整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
4、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。
第二章发电、变电和输电的电气部分1、一次设备、二次设备的概念一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断答：当短路时导体的最高温度不超过所规定的导体短时发热允许温度时，认为导体在流过短路电流时具有热稳定性。
4、导体的正常最高允许温度、短时最高允许温度答：为了保证导体可靠地工作，须使其发热温度不得超过一定限值。
发电厂电气部分主要内容
发电厂电气部分主要内容第一篇：发电厂电气部分主要内容发电厂电气部分主要内容如下：1，发电厂一次系统主接线，母线，倒闸操作原则等。
2，发电厂电气设备，发电机，变压器，断路器，隔离开关，压变，流变，等的运行维护。
3，发电厂二次系统，控制，表计，信号，直流系统等。
4，发电厂电气设备的继电保护装置。
5，发电厂厂用电系统。
6，发电厂厂用电动机及其控制。
等。
应该说都比较重要，特别是工作原理和操作方法。
追问意思就是得全部掌握，但是我时间有限为了应付工作考试，能给我一些建议么回答倒闸操作原则，设备停送电原则，发电机变压器有哪些保护及保护范围，电气设备事故处理，默画全厂电气一次系统图。
岗位职责。
安规部分。
等。
第二篇：发电厂电气部分发电厂电气部分复习大纲一、发电机的有功输出和无功输出靠什么来调节？有功输出调节靠调节发电机的原动机动力（火力发电机调节汽门；水轮发电机调节水量或水轮机叶片角度）。
无功靠调节发电机的励磁电流。
二、发电厂变电站的接地方式分为几种？工作接地（直接接地）、防雷接地（过电压保护接地）、保护接地（安全接地）三、发电厂电气设备的各种接地其接地电阻允许值为多少? 发电机及变压器中性点直接接地：Rjd≤0.5Ω。
设备外壳及金属构架接地：①1KV以上及以下共用时：Rjd≤120/Ijd≤10Ω。
②1KV以上：Rjd≤250/Ijd≤10Ω。
避雷针及避雷器接地：Rjd≤10Ω。
四、设备停电检修都需要哪些程序？①被批准的停电请示②填写操作票③按操作程序停电④验电⑤挂接地线五、电气主接线都有哪几种形式？单元接线、单母线接线、单母分段接线、单母分段带旁路母线接线、双母线接线、双母线分段带旁路母线接线、3/2接线、桥型接线。
六、停电的刀闸操作程序①按回路操作。
②从负荷侧向电源侧顺序开端断路器。
③从负荷侧向电源侧顺序开端隔离开关。
七、何种互感器在正常时可以开路或短路？电压互感器在正常时可以开路。
电流互感器在正常时可以短路。
发电厂电气设备 《发电厂电气设备部分》综合复习资料
&《发电厂电气设备部分》综合复习资料一.选择题1.发生短路时，电动力的频率为：[ ]A.50赫兹B.主要为50赫兹和50赫兹2.熔断器的熔断时间与电流间的关系曲线称为：[ ]A.安秒特性B.伏安特性3.水平排列、间距相同的三根导体，两边分别为流过A相、C相，中间B相电流。
三相对称短路时，受力最大的一相为：[ ]A.A相B.B相C.C相4.变压器并联运行时，必须满足：[ ]A.连接严格组别一致B.变比严格一致C.阻抗严格一致D.容量严格一致5.变压器的最大效率发生在。
[ ]A.β=1B.β=0.6-0.86.一般来说，凝汽式火电厂与热电厂相比，效率较，容量较，距离负荷中心较。
[ ]A.高；小；远B. 高；大；远C.低；大；远D. 高；小；近7.一般说来，核电厂与或火电厂相比，造价，运行成本。
[ ]A.高；低B. 高；高C.低；高D. 低；低8.发热会使导体机械强度下降，绝缘性能降低，接触电阻增大等。
为了保证导体可靠地工作，按照有关规定，导体正常工作温度不应超过，导体通过短路电流时，短路最高允许温度高于正常允许温度，对于铝导体，可取。
[ ]A.25℃；180℃B. 70℃；200℃9.水平排列、间距相同的三根导体，两边分别为流过A相、C相，中间B相电流。
三相对称短路时，受力最大的一相为：[ ]A.A相B. B相C.C相10.三相短路最大电动力与两相短路最大电动力之比为：[ ]A. 2B. 1.73/1.5 C．1.5/1.7311.一般的，凝汽式发电厂的效率为：[ ]A. 30-40%B. 60-70%12.变压器原边电压幅值不变，但频率升高，则变压器的空载电流变化情况：[ ]A.减小B.增大C.不变13.两台变压器主接线采用外桥接线时，适合的场合。
[ ]A.变压器检修频繁B.断路器检修频繁14.下面对发电厂的描述最准确的是：[ ]A.火电厂因其耗能大，效率低，已经不承担主要电力负荷。
B.我国的水力发电承担主要电力负荷，我国的水力资源已经得到大力开发。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大连理工大学网络教育学院
第1页 共4页
发电厂电气部分辅导资料十六
主 题： 第九章 电力变压器的运行（第1-2节）
学习时间： 2014年7月14日—7月20日
内 容：
第九章 电力变压器的运行
这周我们将学习第九章中的第1-2节，这部分主要介绍变压器的发热和冷却
以及变压器的绝缘老化 。
第一节 变压器的发热和冷却
9.1.1 发热和冷却过程及冷却方式标志
发热和冷却过程
油浸自冷式变压器的温度分布：
沿变压器横截面的温度分布
沿变压器高度的温度分布
大连理工大学网络教育学院
第2页 共4页
由上两图可知沿变压器横截面的温度分布很不均匀。铁芯、高压绕组、低压
绕组所产生的热量都传给油，它们的发热互不关联，只与本身损耗有关。
绕组上端部温度最高，最热点在高度方向的70%-75%处。
大容量变压器，需要采用强迫油循环风冷(水冷)、导向冷却方式。
（2）冷却方式标志
第一字母表示与绕组接触的内部冷却介质
第二字母表示内部冷却介质的循环方式
第三字母表示外部冷却介质
第四字母表示外部冷却介质的循环方式
9.1.2稳态温升的计算
（1）温升分布模型
分布不均：
绕组和油的最大温升：最热处的温度。
绕组和油的平均温升：整个绕组或者全部油的平均温升。
（2）额定温升
国家标准，额定使用条件：最高气温+40度，最高月平均气温+30度，最高
年平均气温+20度；最低气温-25度
变压器在环境温度为20℃下带额定负荷长期运行，绕组热点温度为98℃，
变压器的正常寿命约为20－30年。
自然油循环和强迫油循环变压器，绕组最热点的温度大约比平均温度约高
13℃；导向强迫油循环变压器，约高8℃
第二节 变压器的绝缘老化
9.2.1变压器的热老化定律
（1）绝缘老化现象
机械强度：绝缘承受机械荷载的本领
电气强度：绝缘抵抗电击穿的本领
绝缘老化：变压器在长期运行中，由于受到大气条件和其他物理化学作用的
大连理工大学网络教育学院
第3页 共4页
影响，其绝缘材料的机械强度和电气强度逐渐衰退的现象
变压器大多使用油浸电缆纸，在长期运行中由于受到大气条件和其他物理化
学作用的影响，使绝缘材料的机械 电气性能衰减，逐渐失去其初期所具有的性
质，产生绝缘老化。
在材料的纤维组织还未失去机械强度的时候，电气强度是不会降低的，甚至
材料完全失去弹性时，只要没有机械损伤，其电器强度仍相当高。而已经老化的
绝缘材料，显得十分干燥脆弱，在电磁振动和电磁力的作用下，极易损坏。
判断绝缘材料得老化程度，不能单由电气强度出发，主要应由其机械强度的
降低情况来决定。一般认为，变压器绝缘得机械强度降低至15％－20%时，变压
器得预期寿命即终止。工程上通常用相对预期寿命和老化率来表示变压器的老化
程度。
变压器的绝缘老化，主要由于温度、湿度、氧气和油中的劣化产物所引起的
化学反应，高温是促成老化的直接原因。运行中绝缘的工作温度越高，氧化反应
进行的越快，绝缘老化也越快。因此，相对预期寿命和老化率都牵涉到绕组热点
温度。标准变压器在额定负荷和正常环境温度下，热点温度的正常基准值为
98℃，此时变压器能获得正常预期寿命20－30％年，此时变压器的老化率为1。
研究表明，绕组温度每增加6℃，老化加倍，预期寿命缩短一半，此为绝缘老化
的“6℃规则”。变压器运行时，如维持变压器绕组热点的温度在98℃，可以获
得正常寿命。
实际上，绕组温度受气温和负荷波动的影响，变动范围很大，故我国标准规
定，油侵电缆纸绝缘绕组温升为65℃，最高环境温度为＋40℃。此时绕组热点
的温度是105℃，在此情况下不限制变压器的负荷。实际上此时的老化率有2倍
多，之所以这样规定，是考虑到变压器在想当一部分时间内，绕组温度低于98℃。
只要使变压器在温度较高的时间内所多损耗的寿命，与变压器在温度较低的时间
内所少损耗的寿命相互补偿，变压器的寿命就可以和恒温98℃运行时得寿命等
值，此谓“等值老化原则”。
变压器得正常过负荷能力，就是以不牺牲变压器的正常寿命为原则制定的。
在一年内，变压器周围冷却介质的温度随着季节、气温的变化而变化。在冬季时，
变压器的散热条件较好，所以变压器的温度也较低。在不损坏变压器的绕组绝缘
和不减少变压器使用寿命的前提下，变压器可以在高峰及冬季时过负荷运行，但
变压器温升不能超过规定数值。
等值老化原则：
变压器运行时，如果维持绕组热点温度为98℃，可以获得正常预期寿命。
但是，实际上绕组热点温度受到气温θ0和负荷K波动的影响，变动范围大，即
绕组热点温度是一个随时间变化的量θht,为此，在一定时间间隔T内，如果部
分时间内绕组热点温度低于98℃，而另一部分时间内允许绕组热点温度高于
98℃，只要变压器在高于98℃时多损耗的寿命得到低于98℃时少损耗的寿命的
完全补偿，则变压器的预期寿命可以和维持绕组热点温度为98℃时等值，此即
等值老化原则。换言之，等值老化原则就是：使变压器在一定时间间隔T内，绝
缘老化或损耗的寿命与维持绕组热点温度为98℃时等值。根据老化率概念，当
θht随时间变化时：
ToppTpdteTTeeVht)98(
98
0
dt
1
ht
大连理工大学网络教育学院
第4页 共4页
显然，如果V>1，变压器的老化大于正常老化，预期寿命缩短；如果V<1，
变压器的老化小于正常老化，变压器的负荷能力未得到充分利用。因此，在一定
时间间隔内，维持变压器的老化率V接近于1，是制订变压器负荷能力的主要依
据。
习题：
(一) 填空题
1、判断绝缘材料得老化程度，不能单由电气强度出发，主要应由其
______________
的降低情况来决定。
答案：机械强度
2、在一定时间间隔内，维持变压器的老化率V接近于______________，是
制订变压器负荷能力的主要依据。
答案：1
（二）简答题
1、绝缘老化现象有哪些？
答案：
1.机械强度：绝缘承受机械荷载的本领
2.电气强度：绝缘抵抗电击穿的本领
3.绝缘老化：变压器在长期运行中，由于受到大气条件和其他物理化学
作用的影响，其绝缘材料的机械强度和电气强度逐渐衰退的现象。
