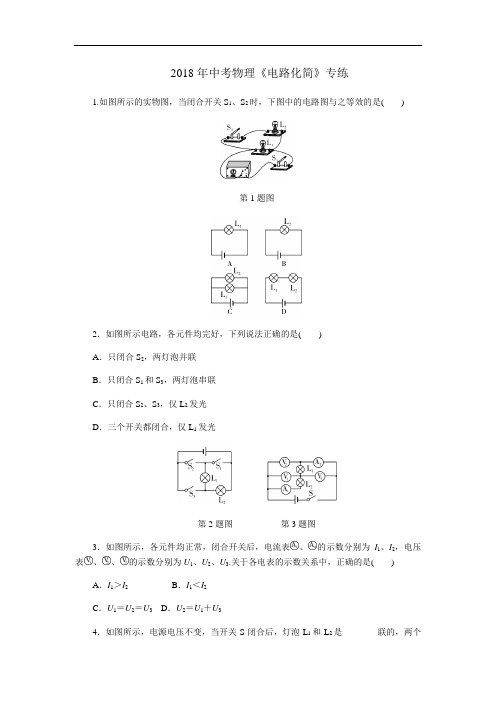

1 电路的简化 一、单选题(本大题共12小题，共24.0分) 1. 如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向左滑动的过程中（ ） A. 电流表A1的示数变小 B. 电流表A2的示数变大 C. 电压表V的示数变小 D. 电灯的亮度变暗 2. 如图所示电路，电源电压不变．开关S闭合前，电压表示数为6V；开关S闭合后，电流表A1的示数为0.6A，A2的示数为0.5A，A3的示数为0.9A．下列判断正确的是（ ） A. 干路电流为1.1A B. 通过R1的电流为0.1A C. 电阻R2的电阻值为12Ω D. R2和R3交换位置后，电流表A1和A3的示数不变
3. 如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（ ） A. A的示数是120mA B. A的示数是70mA C. A′的示数是50mA D. A′的示数是30mA 4. 如图所示电路，电阻R1标有“6Ω 1A”，R2标有“3Ω 1.2A”，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（ ） A. 9V 1A B. 3.6V 1.8A C. 9.6V 1A D. 3.6V 0.6A 5. 如图所示，电源电压为3V，开关S闭合后，下列说法正确的是（ ） A. 若用一根导线并联在L1两端，则L1被短路，电压表的示数为3V B. 若L1的灯丝断了，电压表的示数为3V C. 若用一根导线并联在L2两端，则L2被短路，电压表的示数为3V D. 若L2的灯丝断了，电压表的示数为零 6. 如图所示的电路中，电源电压保持不变，当S1、S2、S3都闭合，滑动变阻器的滑片移到a端时，R1的功率为P1，电流表A1和A2的示数之比为3：4；若再断开S2，则电流表A1和A2的示数之比为1：2，当S1和S3断开，S2闭合，滑动变阻器的滑片移到b端时，电压表的示数为3V，R1的功率为P1′，已知R1=6Ω，P1：P1′=16：1，下列判断错误的是（ ） A. 电源电压为9V B. R2的阻值为3Ω C. R2和R3的阻值相等 D. R4的最大阻值为12Ω 7. 如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（ ） A. A1表读数不变、A2表读数变小、V表读数变小 B. A1表读数变大、A2表读数变大、V表读数不变 C. A1表读数变小、A2表读数变大、V表读数变大 D. A1表读数不变、A2表读数变大、V表读数不变 8. 如图所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数9V，则R1：R2为（ ） A. 1：2 B. 2：1 C. 1：3 D. 3：1 9. 分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表进行简化处理，以下处理方式中正确的是（ ） A. 把电流表看成是开路的 B. 把电流表看成是一条导线 C. 把电压表看成是一条导线 D. 把电流表看成是一个大电阻 10. 如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（ ） A. U2=U1+U3 I1=I2 B. U2=Ul=U3 I1=I2 C. U3=Ul+U2 I1＜I2 D. U3=Ul+U2 Il＞I2 11. 如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（ ） A. A1表读数不变、A2表读数变小、V表读数变小 B. A1表读数变大、A2表读数变大、V表读数不变 C. A1表读数变小、A2表读数变大、V表读数变大 D. A1表读数不变、A2表读数变大、V表读数不变 12. 某同学连接的电路如图所示，当他将开关断开时，下面的说法中正确的是（ ） A. 电压表和电流表的读数都变小 B. 电压表和电流表的读数都大 C. 电压表和电流表的读数都不变 D. 电压表读数变为零，电流表的读数不变
二、多选题(本大题共4小题，共12.0分) 13. 如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的最大阻值为R2，且R1=2R2，灯泡L上标有“6V 3W”字样，所用电流表的量程均为0～0.6A和0～3A．当三个开关S1、S2、S3都闭合时，灯泡L正常发光，两电流表指针的位置相同．当三个开关的状态及滑动变阻器的阻值变化时，电路消耗的总功率也随之变化．下列判断正确的是（不计温度对灯丝电阻的影响）（ ） A. 电源电压为6V B. R1的阻值为24Ω C. 电路消耗总功率的最小值为0.5W D. 电路消耗总功率的最大值为3.75W 14. 如图所示电路中，电源电压不变，标有“6V 3W”字样的小灯泡灯丝电阻R2不变，当开关S2
闭合、滑动变阻器的滑片P滑到A端时，电流表的示数为0.6A，小灯泡正常发光，此时电路的总功率为 P1；当开关S断开，滑动变滑器的滑片P滑到B端时，电压表的示数为4.8V，此时电路的总功率为P2．则下列说法正确的是（ ） A. 电源电压为6V B. R1：R2=5：4 C. P1：P2=5：1 D. 滑动变阻器R2的最大阻值为48Ω 15. 在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为正确的是（ ） A. 两个灯泡中的电流相同，都等于0.27安 B. 无论断开S1或S2，电流表的读数都是0.54安 C. 无论断开S1或S2，电流表的读数都是0.27安 D. 电流表的读数是干路电流，大小等于L1、L2电流之和 16. 在如图所示电路中，电源两端的电压保持不变，当闭合开关S1、S3，断开开关S2时，电流表的示数为1.2A；当闭合开关S1、S2，断开开关S3时，电流表的示数为0.3A；当闭合开关S2，断开开关S1、S3时，电流表的示数为0.15A．关于此电路工作情况的分析，下列说法中正确的是（ ） A. 只闭合开关S1时，电流表的示数为0.3A B. 只闭合开关S2时，电阻R2消耗的电功率是电阻R3消耗的电功率的2倍 C. 开关S1、S2、S3都闭合时，电流表的示数为3A D. 只断开开关S2与只闭合开关S2两种情况下电压表的示数之比为2：1
三、填空题(本大题共4小题，共8.0分) 17. 如图是某家用电热器内部电路结构图，它有高温、中温、低温三个档位，其中R1、R2为加热电阻丝（R1=R2）．其中高温档位是 ______ ，
低温档是 ______ ，中温档位是 ______ ．（均选填图中对应的序号） 18. 如图所示，当S1闭合、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为多少？当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，电流表A1的示数为多少？若将S1、S2和S3
同时闭合会发生什么现象？
19. 在如图所示的电路中，合上开关S后，电压表V1的示数为2V，电压表V的示数为6V，电流表A的示数为0.3A．则通过灯L1的电流为 ______ ，电压表 V2示数为 ______ ． 20. 如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表示数3V，当S1断开，S2闭合时，电压表示数4.5V，则灯泡L1和L2两端的电压分别是 ______ V和 ______ V．
四、作图题(本大题共2小题，共10.0分) 21. 等效电路图 如图所示电路，请你画出下列各情况的等效电路图： ①当开关S1、S2都断开时； ②当开关S1、S2都闭合时． 22. 如图请画出（1）当只闭合S2和S3时，（2）当只闭合S2时，的等效电路
图． 五、计算题(本大题共23小题，共184.0分) 23. 在如图所示的电路中，电流表的量程为0～0.6A，电压表的最程为0～3V，R3=4Ω．求（画出相应的等效电路图）： （1）只闭合开关S1时，电路消耗的功率为4W，则电源电压U=？ （2）只闭合开关S2时，灯泡R1正常发光，R3消耗的功率为0.64W，则灯泡的电阻R1=？（写出该小题的解题思路后再求解） （3）只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，则变阻器R2的取值范围是多少？ 24. 在如图14所示的电路中，电源电压为8V，滑动变阻器R2的最大阻值为60Ω，电流表的量程为0～0.6A，电压表的量程为0～15V．求（注：求解时画出相应的等效电路图）： （1）只闭合开关S1时，电流表示数为0.2A．则R1为多少？ （2）只闭合开关S2时，电压表示数为3.8V，此时小灯泡L正常发光．则小灯泡L的额定功率PL额为多少？ （3）开关S1、S2、S3
都闭合时，为保证各电路元件安全使用，则滑动变阻器R2的可调范围和电流表相应的变化范围分别是多
少？ 3
25. 如图所示电路，电源两端电压不变，灯丝电阻不变．滑动变阻器的最大阻值为R2． 开关S1、S2都断开，变阻器的滑片P移至最右端时，灯L恰能正常发光，滑片P移至最左端时，灯L消耗的电功率与它的额定功率之比为9：25，R2消耗的电功率为P2．当两个开关都闭合，变阻器滑片P移至最左端时，电流表示数为1.5A，R1消耗的电功率为9W．此时电路总功率P
总：P2=75：4．求： （1）两个开关都闭合，变阻器的滑片P移至最左端时，电路消耗的总功率P总； （2）灯L的额定电功率PL0． 26. 如图所示，电源两端电压U保持不变．当开关S1闭合、S2断开，滑动变阻器的滑片P置于B端时，滑动变阻器接入电路的电阻为R3时，电压表V1的示数为U1，电压表V2的示数为U2；当开关S1闭合、S2断开，滑动变阻器的滑片P置于A端时，电阻R1消耗的电功率为P1，电流表A的示数为0.5A．已知：P1=2.5W，U1：U2=1：2，R2=8Ω．求： （1）电源两端的电压U； （2）当开关S1、S2闭合，滑动变阻器的滑片P置于B端时，电路消耗的电功率P． 27. 如图所示，当S闭合后V1的示数为7V，电压表V2的示数为9V，若电源电压是12V，求
灯L1、L2、L3两端的电压． 28. 在如图所示的电路中，电源电压不变，闭合开关S，电压表V1和V2的示数之比为3：5，电流表的示数为1A；若将电压表V1换成电
流表A1，则电流表A1的示数为2A；那么R1：R3=？ 29. 小红同学自制了一个卡通福娃，她想用亮度可调节的红、绿灯做它的眼睛．她选用规格“6V 3W”的红灯和“6V 6W”的绿灯及“18Ω 1.5A”的滑动变阻器等元件设计了如下电路．当闭合开关S、S1、S2、滑动变阻器的滑片P移至b端时，两灯都正常发光（电源电压不变）． 问： （1）电源电压为多少伏？ （2）两灯都正常发光时电流表的示数为多少？ （3）S、S2闭合、S1断开，电流表示数为0.25A时．滑动变阻器连入电路的电阻为多少？ （4）该电路中最大电功率和最小电功率分别为多少？ 30. 如图所示电路中，电源电压为12V，R2=20Ω．当S1，S2合上时，电流表示数为0.8A，当S1，S2断开时，电流表示数为0.2A．求R1和R3的值． 31. 一电学兴趣小组的同学制作了一个多档位电热器模型．为了分析接入电路的电阻对电热器电功率的影响，他们将电表接入电路中，其电路图如图所示．当只闭合开关S1时，电压表的示数为U1，电阻R3消耗的电功率为P3；当只闭合开关S2时，电压表的示数为U2，电阻R3
