《变电站值班员（第二版）》技师考试题库一、选择题（请将正确答案的代号填入括号内，每题1分，共65题）1. 产生过渡过程的外因是（）。
(A)电路中有储能元件； (B)电路断开； (C)电路关闭； (D)换路。
答案:D2. 互感电动势的大小和方向，用（）分析。
(A)楞次定律； (B)法拉第电磁感应定律； (C)右手定则； (D)左手定则。
答案:B3. 脉动磁通势在空间按（）规律分布。
(A)正弦； (B)余弦； (C)梯形波； (D)锯齿波。
答案:B4. 感应调压器定子、转子之间（）。
(A)只有磁联系，没有电联系； (B)只有电联系，没有磁联系； (C)即有磁联系，又有电联系；(D)无联系。
答案:C5. 对异步电动机启动的主要要求是（）。
(A)启动电流倍数小，启动转矩倍数大； (B)启动电流倍数大，启动转矩倍数小； (C)启动电阻大，启动电压小； (D)启动电压大，启动电阻小。
答案:A6. 关系式U ab= E+IR满足图A-3所示电路的（）。
图A-3(A)图A-3（a）； (B)图A-3（b）； (C)图A-3（c）； (D)图A-3（d）。
答案:B7. 纯电感在电路中是（）元件。
(A)耗能； (B)不耗能； (C)发电； (D)发热。
答案:B8. 当单相接地电流大于4000A时，规程规定接地装置接地电阻在一年内（）均不超过0.5。
(A)春秋季节； (B)夏季； (C)冬季； (D)任意季节。
答案:D9. 发生两相短路时，短路电流中含有（）分量。
(A)正序； (B)负序； (C)正序和负序； (D)正序和零序。
答案:C10. 断路器的跳闸辅助触点应在（）接通。
(A)合闸过程中，合闸辅助触点断开后； (B)合闸过程中，动静触头接触前； (C)合闸过程中；(D)合闸终结后。
答案:B11. 新投运电容器组应进行（）合闸冲击试验。
(A)3次； (B)5次； (C)7次； (D)1次。
答案:A12. 用手接触变压器的外壳时，如有触电感，可能是（）。
变电站值班员-高级工练习题库(附答案)
变电站值班员-高级工练习题库（附答案）一、单选题（共38题，每题1分，共38分）1.变压器在额定电压下，二次开路时在铁芯中消耗的功率为（）。
A、铜损B、无功损耗C、铁损D、以上全对正确答案：C2.电网的（）是保证电网安全稳定运行的重要设备，是防止电网稳定破坏和大面积停电事故的重要防线。
A、备用电源自投B、安全稳定控制系统C、保护装置D、自动重合闸正确答案：B3.查找直流接地时应先拉开（）。
A、控制回路B、保护回路C、操作回路D、信号回路正确答案：D4.变压器新投运行前，应做（）次冲击合闸试验。
A、5B、2C、3D、4正确答案：A5.变压器并联运行的理想状况：空载时,并联运行的各台变压器绕组之间（）A、同相位B、无位差C、连接组别相同D、无环流正确答案：D6.新投运电容器组应进行（）合闸冲击试验。
A、5次B、1次C、3次D、7次正确答案：C7.缺陷处理的时限要求：一般缺陷（）内安排处理。
A、12个月B、10天C、1个月D、6个月正确答案：D8.变电站的数据远传通信信道种类不包括（）。
A、光纤通信B、电力线载波通信C、卫星通信D、微波通信正确答案：C9.变压器油粘度说明油的（）好坏A、流动性好坏B、绝缘性好坏C、比重大小D、质量好坏正确答案：A10.对于低压用电系统为了获得380／220V两种供电电压，习惯上采用中性点（）构成三相四线制供电方式A、直接接地B、不接地C、经高阻抗接地D、经消弧绕组接地正确答案：A11.断路器运行中，由于某种原因造成SF6断路器气体压力异常(如突然降至零等)，严禁对断路器进行停、送电操作，应立即断开故障断路器的（），及时采取措施，断开上一级断路器，将故障断路器退出运行。
A、监测电源B、信号电源C、计量电源D、控制电源正确答案：D12.电器设备的金属外壳接地是（）。
A、保护接零B、工作接地C、保护接地D、防雷接地正确答案：C13.按绝缘结构分类，变压器可分为（）。
A、干式、油浸式和气体绝缘式B、芯式和壳式C、强油风冷油浸式和自循环风冷油浸式D、三相五柱式和三相三柱式正确答案：A14.接入电路中的电压互感器变比为2500/100,测量其二次侧电压为20V，一次侧电压应为（）。
变电站值班员高级工题库
一、判断1、自耦变压器原付方传递能量中，既有电磁感应又有直接传导电能( √ )2、当系统中发生事故时 ,变压器允许过负荷运行( √ )3、串联在线路上的补偿电容器是为了补偿无功。
(×)4、并联电容器不能提高感性负载本身的功率因数。
( √ )5、避雷器与被保护的设备距离越近越好。
( √ )6、绝缘工具上的泄露电流，主要是指绝缘表面流过的电流。
( √ )7、当电流互感器的变比误差超过 10% 时，将影响继电保护的正确动作。
( √ )8、户内隔离开关的泄露比距比户外隔离开关的泄露比距小。
( √ )9、变压器油枕中的胶囊器起使空气与油隔离和调节内部油压的作用。
( √ )10、当变压器的三相负载不对称时，将出现负序电流。
( √ )11、自动重合闸中的电容的充电时间一般为 15~25s。
( √ )12、电压速断保护必须加装电流闭锁元件才能使用。
( √ )13、断路器失灵保护的动作时间应大于故障线路断路器的跳闸时间及保护装置返回时间之和。
( √ )14、强迫油循环风冷变压器冷却装置投入的数量应根据变压器温度、负荷来决定。
( √ )15、铁磁谐振过电压一般表现为三相电压同时升高或降低。
(×)16、主变压器保护出口信号继电器线圈通过的电流就是各种故障时的动作电流。
(×)17、误碰保护使断路器跳闸后，自动重合闸不动作。
(×)18、一般在小电流接地系统中发生单相接地故障时，保护装置应动作，使断路器跳闸。
(×)19、当操作把手的位置与断路器实际位置不对应时，开关位置指示灯将发出闪光。
( √ )20、方向高频保护是根据比较被保护线路两侧的功率方向这一原理构成。
( √ )21、重合闸充电回路受控制开关触点的控制。
( √ )22、需要为运行中的变压器补油时先将重瓦斯保护改接信号再工作。
( √ )23、当电气触头刚分开时，虽然电压不一定很高，但触头间距离很小，因此会产生很强的电场强度。
变电站值班员-高级工考试模拟题及答案
变电站值班员-高级工考试模拟题及答案一、单选题（共38题，每题1分，共38分）1.发生误操作隔离开关时应采取（）的处理。
A、停止操作B、立即合上C、误合时不许再拉开，误拉时在弧光未断前再合上D、立即拉开正确答案：C2.为了降低触头之间恢复电压的上升速度和防止出现振荡过电压，有时在断路器触头间加装（）。
A、均压电容B、并联电阻C、并联电感D、串联电阻正确答案：B3.采用单母分段接线，母线不停而只停其中一台母线电压互感器时，（）。
A、应退出全站的距离保护B、应进行PT二次并列操作C、应退出母差保护D、应断开分段开关的控制电源正确答案：B4.变电站的数据远传通信信道种类不包括（）。
A、微波通信B、卫星通信C、电力线载波通信D、光纤通信正确答案：B5.主变过负荷运行时应每隔（）对其电流、上层油温进行记录。
A、半小时B、2小时C、3小时D、1小时正确答案：A6.对变压器差动保护进行相量图分析时，应在变压器（）时进行。
A、停电B、载有一定负荷C、空载D、负荷正确答案：B7.变压器负载增加时，将出现（）。
A、一次侧电流随之相应增加B、一次侧电流保持不变C、一次侧电流减小D、二次侧电流不变正确答案：A8.在变电所常用的直流电源中，最为可靠的是（）。
A、电容器储能式硅整流B、硅整流C、蓄电池D、复式整流正确答案：C9.工作票由设备运行维护单位签发或由经设备运行维护单位审核合格并批准的其他单位签发。
承发包工程中，工作票可实行（）签发形式。
A、单方B、承包商C、双方D、第三方正确答案：C10.直流母线发生一点接地，母线间电压（）。
A、不变B、升高C、降低D、升高或降低正确答案：A11.防误装置工作电源必须采用（）的供电方式。
A、直流电源B、专用电源C、双回路电源D、独立的、不间断正确答案：D12.《生产安全事故报告和调查处理条例》规定，（）由国务院或者国务院授权有关部门组织事故调查组进行调查。
A、特别重大事故B、重大事故C、较大事故D、极其重大正确答案：A13.某三相变压器二次侧的电压是6000V，电流是20A，已知功率因数cosφ=O.866，这台变压器的有功功率是（）kW。
2021年变配电运行值班员(220KV及以下)高级工题库(完整版)
2021年变配电运行值班员（220KV及以下）高级工题库（完整版）单选题1.171.第171题高压开关柜内手车开关拉出后，隔离带电部位的挡板封闭后禁止开启，并设置（）的标示牌。
A、“止步,高压危险！”B、“禁止合闸！”C、”有电,危险“D、”禁止进入“答案：A2.19.第19题更换硅胶应在空气湿度（）时进行。
A、一般不大于60%B、一般不大于70%C、一般不大于80%D、一般不大于90%答案：C3.259.第259题901保护沟通三跳开入的意义是A、任何保护动作，不选相三跳B、选相跳闸，有沟通三跳开入，补发三跳命令C、选相跳闸，有沟通三跳开入，补发三跳命令并闭锁本屏重合闸D、选相跳闸，有沟通三跳开入，补发三跳命令并闭锁本屏及另一块屏重合闸答案：A4.239.第239题以下哪种情况（），运维人员应立即汇报值班调控人员申请将电流互感器停运，停运前应远离设备：A、电流互感器瓷瓶轻微破损B、末屏短路C、油位异常D、外绝缘严重裂纹、破损，严重放电答案：D5.105.第105题每台电容器必须有（）的唯一编号。
A、排列方式B、安装位置C、外熔断器D、内熔断器答案：B6.41.第41题在倒母线操作时，对微机母差保护差电流的影响，下列（）那种说法是正确的。
A、影响小差电流B、影响大差电流C、既影响小差电流，又影响大差电流D、对差流无任何影响答案：A7.59.第59题旁路母线投入前，应在保护投入的情况下用（）断路器对旁路母线充电一次。
A、旁路C、线路D、任意答案：A8.215.第215题在6～10kV中性点不接地系统中发生单相接地时，非故障相的相电压将（）。
A、升高1倍B、升高不明显C、升高1.73倍D、升高2倍答案：C9.273.第273题变压器发生内部故障时的主保护是（）。
A、瓦斯保护B、差动保护C、过流保护D、过负荷保护答案：A10.268.第268题在电力线路阶段式保护中,要求保护范围为被保护线路的全长,但同时不得超出相邻下一段线路首端太远。
电气值班员高级(解答题)模拟试卷1(题后含答案及解析)

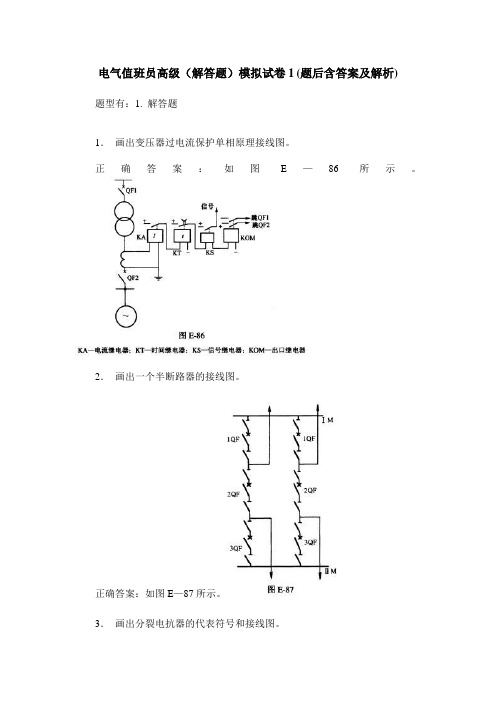

电气值班员高级（解答题）模拟试卷1(题后含答案及解析)题型有：1. 解答题1．画出变压器过电流保护单相原理接线图。
正确答案：如图E—86所示。
2．画出一个半断路器的接线图。
正确答案：如图E—87所示。
3．画出分裂电抗器的代表符号和接线图。
正确答案：如图E—88所示。
4．画出双回线横联差动方向保护原理接线示意图。
正确答案：如图E—89所示。
5．画出交流厂用电系统绝缘监视装置原理接线图。
正确答案：如图E—90所示。
6．画出发电机横差保护原理接线图。
正确答案：如图E—91所示。
7．画出发电机定子(A相)一点接地时，电压相量图。
正确答案：如图E—92所示。
8．画出三相异步电动机原理示意图。
正确答案：如图E—93所示。
9．画出电流平衡保护的原理接线图。
正确答案：如图E—94所示。
10．画出同步发电机原理示意图。
正确答案：如图E—95所示。
11．画出变压器原理示意图。
正确答案：如图E—96所示。
12．画出Yd11连接组别变压器的电路图与相量图。
正确答案：如图E—97所示。
13．画出三段式零序电流方向保护装置原理接线图。
正确答案：如图E—98所示。
14．画出发电厂日有功负荷曲线。
正确答案：如图E—99所示。
15．画出两台发电机一变压器组四条线路，单母线一次主接线图。
正确答案：如图E—100所示。
16．画出直流电机复激方式接线图。
正确答案：如图E—101所示。
17．画出发电机的调节特性图。
正确答案：调节特性是指n=n1，U=常数，cosφ=常数的条件下，励磁电流If随负载电流I而变化的关系，即If=f(I)曲线，图中示出了对应于不同负载功率因数，有不同的调节特性曲线(n为正常转速、n1为额定转速)。
18．画出两台发电机一变压器组，四条线路用断路器分段的单母线一次主接线图。
正确答案：如图E—103所示。
19．画出单支避雷针(高度h≤30m)保护范围示意图。
正确答案：如图E—104所示。
20．画出一个开关控制一盏白炽灯的接线图。
变电站值班员题库
变电运行岗位能力测评题库—I级（一）选择题（合计146道题）1.我们把提供电能的装置叫做（A）。
（A）电源；（B）电动势；（C）发电机；（D）电动机。
2.直流电路中，我们把电流流出的一端叫电源的（A）。
（A）正极；（B）负极；（C）端电压；（D）电动势。
3.（C ）变压器一、二次绕组之间既有磁的联系，又有电的联系。
(A). 单相(B) 三相(C) 自耦(D) 三圈4.在电路中，电流之所以能流动，是由电源两端的电位差造成的，我们把这个电位差叫做（A）。
（A）电压；（B）电源；（C）电流；（D）电容。
5.在一恒压的电路中，电阻R增大,电流随之（A）。
（A）减小；（B）增大；（C）不变；（D）不一定。
6.几个电阻的两端分别接在一起，每个电阻两端承受同一电压，这种电阻连接方法称为电阻的（B）。
（A）串联；（B）并联；（C）串并联；（D）级联。
7.一个理想电压源，当（B）时，有u=e。
（A）u与e参考方向相反；（B）u与e参考方向相同；（C）无论u与e方向相同、相反；（D）任何时刻。
8.电容器中储存的能量是( D )。
(A)热能；(B)机械能；(C)磁场能；(D)电场能。
9.电感在直流电路中相当于( B )。
(A)开路；(B)短路；(C)断路；(D)不存在。
10.三相对称负载三角形连接时，线电压最大值是相电压有效值的( C )。
（A）1；（B）3；（C）2；1。
（D）311.对称三相电路角接时，线电流比对应的相电流( C )。
(A)同相位；(B)超前30°；(C)滞后30°；(D)滞后120°。
12.在电容电路中，通过电容器的是( B )。
(A)直流电流；(B)交流电流；(C)直流电压；(D)直流电动势。
13.两只阻值相同的电阻串联后其阻值( B )。
(A)为两只电阻阻值的乘积；(B)等于两只电阻阻值之和；(C)等于两只电阻阻值之和的二分之一；(D)等于两只电阻阻值的倒数和。
变电站值班员-高级工测试题及答案
变电站值班员-高级工测试题及答案一、单选题（共38题，每题1分，共38分）1.并联补偿电容器组的总容量应满足所需的（）率补偿值。
A、视在B、无功C、都可以D、有功正确答案：B2.用来供给断路器跳、合闸和继电保护装置工作的电源有（）A、交流B、直流C、交、直流D、以上都不对正确答案：D3.按绝缘结构分类，变压器可分为（）。
A、芯式和壳式B、强油风冷油浸式和自循环风冷油浸式C、干式、油浸式和气体绝缘式D、三相五柱式和三相三柱式正确答案：C4.主控室有12个100W的灯泡，每天用3小时，若改为15个40W的日光灯，每天使用2小时（不考虑其他损耗），每月（30天）能节约（）kW.hA、24B、24000C、72D、72000正确答案：C5.运行中电压互感器发出臭味并冒烟应（）。
A、注意通风B、防油C、监视运行D、停止运行正确答案：D6.电容器的容抗与（）成反比。
A、电流B、频率C、电抗D、电压正确答案：A7.变压器新投运行前，应做（）次冲击合闸试验。
A、2B、3C、4D、5正确答案：D8.将一只220V、40W的灯泡接到110V的电源上，此时灯泡消耗的功率是（）W.A、0.5B、10C、20D、0.25正确答案：B9.为了降低触头之间恢复电压的上升速度和防止出现振荡过电压，有时在断路器触头间加装（）。
A、均压电容B、并联电阻C、并联电感D、串联电阻正确答案：B10.不能直接验电的母线合接地开关前，必须核实连接在该母线上的全部隔离开关已拉开且锁闭，检查连接在该母线上的（）的二次空气开关（熔断器)已全部断开。
A、电压互感器B、继电保护装置C、电抗器D、变压器正确答案：A11.当电压互感器一次绕组和二次绕组都接成星形接线，而且中性点都接地时，一次中性点接地称为（）。
A、防雷接地B、重复接地C、保护接地D、工作接地正确答案：D12.电压合格率是实际运行电压在允许电压偏差范围内累计运行时间与对应的总运行统计时间的（）。
农网配电营业工-高级工-绘图题
1.(绘图题,专业知识,中等)根据图E－5（a）给出的轴侧视图，在右侧对应画出全剖视图。
图E－5答案：答：全剖视图如图E－5（b）所示。
2.(绘图题,专业知识,较难)根据图E－6给出的轴侧视图，判断右侧对应的半剖视图（A、B）哪一个是正确的，哪一个是错误的，错在什么地方？图E－6答案：答：图E－6（a）中B是正确的，A是错的，错在应以中心线为界，不应画为实线。
图E－6（b）中A是正确的，图B是错的，漏线。
3.(绘图题,专门技能,中等)三端钮接地电阻测量仪测量接地电阻的接线图。
答案：答：测量接地电阻的接线图如图E－21所示。
图E－214.(绘图题,专门技能,中等)画出四端钮接地电阻测量仪测量接地电阻的接线图。
答案：答：测量接地电阻的接地线如图E－22所示。
图E－225.(绘图题,专门技能,中等)画出用四端钮接地电阻测量仪测量小接地电阻的接线图。
答案：答：测量小接地电阻的接线图如图E－23所示。
图E－236.(绘图题,专门技能,中等)画出单线法紧线示意图。
答案：答：单线法紧线示意图如图E－24所示。
图E－247.(绘图题,专门技能,中等)画出双线法紧线示意图。
答案：答：双线法紧线示意图如图E－25所示。
图E－258.(绘图题,专门技能,中等)画出三线法紧线示意图。
答案：答：三线法紧线示意图如图E－26所示。
图E－269.(绘图题,专门技能,中等)画出电动机单向旋转控制电路图。
答案：答：电动机单向旋转控制电路图如图E－27所示。
图E－2710.(绘图题,专门技能,中等)画出自耦变压器降压起动原理线路图。
答案：答：自耦变压器降压起动原理线路图如图E－28所示。
图E－2811.(绘图题,专门技能,中等)画出星—三角降压起动原理线路图。
答案：答：星—三角降压起动原理线路图如图E－29所示。
图E－2912.(绘图题,专门技能,较难)画出复合连锁的可逆起动控制电路图。
答案：答：复合连锁的可逆起动控制电路图如图E－32所示。
绘图题 配电线路高级工(理论部分).doc
配电线路职业技能高级工理论部分一、绘图题1.>根据图E-41(a)已知视图画正等测图。
尺寸从图中量取。
只画可见轮廓线不画虚线。
图E-41(a)答：如图E-41(b)所示。
图E-41(b)2.>画出三相半波整流电路图。
答：如图E-42所示。
图E-423.>画出带电测量导线连接器电阻，测量仪的接线图。
答：如图E-43所示。
图E-43 带电测量用的仪器接线图4.>画出环形供电网络接线图。
答：举例如图E-44所示。
E-445.>试画出交流电通过电阻与电感串联电路时，电压和电流的关系相量图。
答：如图E-45所示。
图E-456.>在图E-46中由哪些主要材料组成。
图E-46答：由图E-46可知这是高压配电线路终端杆，它主要由悬式绝缘子、针式绝缘子、避雷器、耐张线夹、碗头挂板、横担、抱箍、顶头铁、并沟线夹等组成。
7.>试说明图E-47中绝缘子串的使用特点和标号所指是何物。
图E-47答：依据图E-47所示可知(a)为普通单串耐张绝缘子串，使用在一般场合。
(b)、(c)为双串、三串耐张绝缘子串，用于导线截面较大或遇特大档距，导线张力很大时。
(d)是导线跳线连接图，使用在耐张、转角和终端杆塔两侧导线跳线连接。
其中1-是耐张绝缘子串；2-耐张线夹；3-跳线；4-并沟线夹；5-跳线绝缘子串，它可以限制跳线的风偏角，保证跳线对杆塔各部分空气间隙的要求。
8.>画出10kV终端V形拉线示意图。
答：如图E-48所示。
E-489.>试画出电动机具有自锁的正转控制电路图。
答：如图E-49所示。
E-4910.>依据图E-50说明它们是什么安装图，标号指向是何物。
图E-50答：依据图E-50所示可知，各图均为绝缘子串与横担的连接安装图。
(a)为球窝形悬垂绝缘子串的安装连接；(b)槽形悬垂绝缘子串的安装连接；(c)为球窝形耐张绝缘子串的安装连接；(d)为球槽形耐张绝缘子串的安装连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.1.5 绘图题 La5E2001 根据图E-1所示电路，画出电压U 和电流I的向量图。 答：向量图如E-2所示。 图E-1 图E-2 La5E3002 根据图E-3所示电路，画出电压和电流的向量图。 答：向量图如E-4所示。 La4E3003 根据图E-5中电流方向及导线在磁场中受力方向，标出N、S极。 答：N、S极如图E-6所示。 La4E4004 图E-7中电流I的方向是磁铁B插入线圈时产生的电流方向，试标出磁铁B的N、S极。 答：见图E-8。 La4E3005 两导线中电流方向如图E-9所示，在图中标出通电导线间相互作用力的方向。 答：见图E-12。 图E-9 图E-10 La3E4006 图E-11中通电导体在磁场中向下运动，请标出电源的正、负极，以及磁铁的N、S极。 答：见图E-12。 La3E3007 图E-13为载流导体在磁场中向上运动，请画出导线内电流方向。 答：见图E-14。 La4E3008 标出图E-15中通电螺线管内A点，轴线上B、N点，管外C点的磁场方向。 答：见图E-16。 La4E4009 标出图E-17中切割磁力线的导体中的感应电流的方向。 答：见图E-18。 La3E3010 标出图E-19中三个小磁针在磁场中各自偏转后的方向。 答：见图E-20。 图E=19 图E-20 Lb4E3011 图E-21中哪个装置是在供给能量？哪个装置是在消耗能量（图中U、I方向为真实方向）？ 答：A、C装置是消耗能量的。B、D装置是供给能量的。 Lb5E3012 画出具有重复接地时，当保护零线断线后的接地电流示意图。 答：见图E-22。 Lb3E3013 画出中性点非直接接地系统中，当单相（A相）接地时，其电压向量图。 答：见图E23 Lb4E3014 三台电流互感器二次侧是星形接线，其中B相极性接反，画出其电流的向量图。 答：见图E24 Lb4E3015 图E25所示电路中，CD两端的输出电压Ù0比AB两端的输入电压Ùi的相位向前移动了一个角度，绘出该电路中各电压、电流向量图。 答：见图E26 Jd5E3016 画出继电器延时断开和延时闭合的动断触点图形。 答：见图E27所示 Jd5E3017 画出继电器延时闭合滑动触点和瞬时切换触点图形符号。 答：见图E-28所示。 Jd5E3018 画出高压断路器接触器动合、动断触点图形文字符号。 答：见图E-29所示。 Jd5E3019 画出继电器动合触点和动断触点。 答：如图E-30所示。 Jd5E3020 画出继电器延时断开和延时闭合触点图形符号。 答：如图E-31所示。
Jd5E3021 画出继电器，接触器，磁力启动器，跳合闸线圈及双线圈继电器电压，电流线圈图形符号。 答：如图E-32所示。
Jd5E3022 画出接地一般符号、导线对地绝缘击穿、导线间绝缘击穿和闪络击穿符号。 答：如图E-33所示。
Jd5E3023 画出双绕组变压器、三绕组变压器、自耦变压器常用代表符号。 答：如图E-34所示。
Jd5E3024 画出避雷器、电抗器、跌开式熔断器代表符号。 答：如图E-35所示。
Jd5E3025 画出火花间隙、高压隔离开关、高压负荷开关代表符号。 答：如图E-36所示。
Jd5E3026 画出熔断器、交流继电器线圈、热继电器驱动元件代表符号。 答：如图E-37所示。 Jd5E3027 画出阻波器、结合电容器、线路常用代表符号。 答：如图E-38所示。
Jd5E3028 画出电喇叭（蜂鸣器）、调压变压器、电流互感器代表符号 答：如图E-39所示。
Jd5E3029 画出动合按钮开关、位置开关和限制开关的动断、动合触点图形符号 答：如图E-40所示。
Jd5E3030 请画出用电压表测量单相交流电路中负载两端电压的电路图 答：如图E-41所示。
Jd5E3031 请画出用电流表测量单相交流电路中负载电流的电路图。 答：如图E-42所示。
Jd4E3032 请画出用功率表测量单相交流电电功率的电路图。 答：电路如图E-43所示。图中L1是表的电流线圈，L2是表的电压线圈，Rf是电压线圈的附加电阻，RZ是负载。
Jd4E3033 简述用三只功率表测量三相四线制电路的有功功率。
答：三相四线制的负载一般是不对称的。此时，可用三只功率表分别测出各相功率，接线如图E-44所示。 图E-44 三相总的功率等于三只功率表读数之和或者采用一只三相三元件有功功率表来测量。 Jd3E3034 画出变压器Y，d11接线及向量图。 答：见图E-45和图E-46。 Jd4E3035 画出三相变压器的Y，d11组别接线图，并标出极性。 答：见图E-47 Jd4E3036 请画出电压互感器二次侧电压表的连接图。 答：见图E-48 Jd4E3037 画出用单相电能表测量完全对称三相四线制三相有功电能的电路图。 答：见图E-49 完全对称的三相四线制电路可采用上图所示的测量方法，此时，三相总电能消耗为电能表测得数据的三倍。 Jd4E3038 画出用单相电能表测量三相三线制电路中三相有功电能的电路图。 答：三相三线制电能测量可采用如图E-50所示的两表法，三相消耗总电能是两表读数之和。此法应注意，电能表额定电压与供电网络的线电压相等。 图E-50 Jd4E3039 请画出单相电能表经电流互感器接入电路图。 答：见图E-51 Jd3E3040 画出三相四线有功电能表的直接接入式接线图。 答：见图E-52 Je5E2041 画出变压器温度信号装置原理接线图。 答：见图E-53 Je5E3042 请画出断路器辅助触点接通的事故音响回路。 答：见图E-54 Je5E3043 请画出跳闸位置继电器KOF的一对常开触点控制的事故音响回路。 答：见图E-55 Je5E3044 请画出事故信号熔断器熔断信号发音回路。 答：见图E-56 Je5E3045 断路器控制把手SA5-8触点是什么触点？画图说明。 答：见图E-57
Je5E3046 断路器控制把手SA6-7触点是什么触点？画图说明。 答：见图E-58
Je5E4047 请画出闪光装置接线图。 答：见图E-59
图E-59 Je5E4048 请画出压力释放阀红绿灯回路。 答：见图E-60
Je5E2049 请画出断路器操动机构打压超时灯窗发出信号回路。 答：见图E-61
Je5E3050 请画出断路器油泵电机启动信号回路。 答：见图E-62
Je5E3051 请画出变压器风冷电源自动投入回路。 答：见图E-63 Je5E3052 请画出66kV母差交流回路断线闭锁回路。 答：见图E-64 Je5E3053 请画出母差交流电流断线灯窗信号回路。 答：见图E-65 Je5E3054 请画出66kV母线接地信号回路。 答：见图E-66 Je5E3055 请画出用按钮给母线充电回路图。 答：见图E-67 Je5E3056 请画出断路器跳闸信号恢复回路图。 答：见图E-68 Je5E3057 请画出油泵电机三相交流回路图。 答：见图E-69 Je5E3058 请画出断路器压力异常（降低）禁止分闸操作电路图。 答：见图E-70。 Je5E3059 请画出断路器位置不对应启动重合闸回路。 答：见图E-71。 Je5E3060 请画出变压器差动保护原理图。 答：见图E-72。 Je4E3061 请画出备投后备过流动作原理图。 答：见图E-73。 Je4E2062 请画出事故音响试验回路。 答：见图E-74。 Je4E4063 请画出两相式过流保护直流回路展开图。 答：见图E-75。 Je4E3064 请画出两相式过流保护交流回路展开图。 答：见图E-76。 Je4E4065 请画出零相电流滤过器接线图。 答：见图E-77。 Je4E2066 请画出电流互感器两相继电器不完全星形接线图。 答：见图E-78。 Je4E3067 请画出电流互感器两相电流差接线图。 答：见图E-79。 Je4E4068 请画出断线闭锁装置图。 答：见图E-80。 Je4E4069 请画出预告信号熔断器监视灯回路图。 答：见图E-81。 Je4E3070 请画出中央事故信号装置接线图。 答：见图E-82。 Je4E3071 请画出线路电流保护回路图。 答：见图E-83。 Je4E2072 请画出站用电流互感器测量回路图。 答：见图E-84。
Je4E2073 请画出站用电压互感器测量回路图。 答：见图E-85。
Je4E3074 请画出66kVTV二次开口三角侧启动回路图。 答：见图E-86。
Je4E3075 请画出66kV母差保护后备延时回路图。 答：见图E-87。
Je4E4076 请画出66kV复合电压回路图。 答：见图E-88。
Je4E3077 请画出零序电流保护交流电压回路图。 答：见图E-89。
Je4E3078 请画出500kV失灵保护瞬时跳本断路器线圈回路图。 答：见图E-90。 Je4E3079 请画出微机监控预告总信号发出原理图。 答：见图E-91。
Je4E3080 请画出同期母线名称图。 答：见图E-92。
Je3E3081 请画出500kV重合闸交流电压回路图。 答：见图E-93。
Je3E3082 请画出带有电压抽取装置的耦合电容器回路图。
答：见图E-94。
Je3E5083 请画出低频减载装置回路图。 答：见图E-95。
Je3E4084 请画出同期合闸回路示意图。 答：见图E-96。
Je3E3085 请画出直流消失信号回路图。 答：见图E-97。
Je3E3086 请画出压力异常禁止分闸回路图。 答：见图E-98。
Je3E2087 请画出断路器手动跳闸回路图。 答：见图E-99。
Je3E4088 请画出从对侧来的高频信号启动的跳闸回路框图。 答：见图E-100。
Je3E3089 请画出在本侧工频信号变成高频信号向对侧输送框图。 答：见图E-101。
