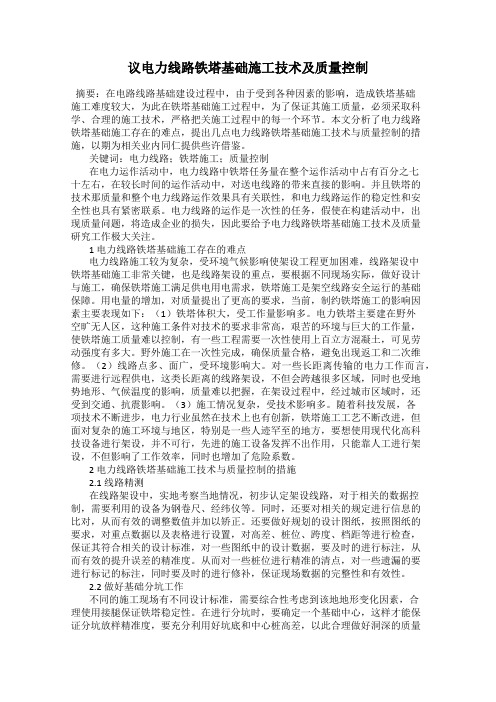

议电力线路铁塔基础施工技术及质量控制
议电力线路铁塔基础施工技术及质量控制摘要：在电路线路基础建设过程中，由于受到各种因素的影响，造成铁塔基础施工难度较大，为此在铁塔基础施工过程中，为了保证其施工质量，必须采取科学、合理的施工技术，严格把关施工过程中的每一个环节。
本文分析了电力线路铁塔基础施工存在的难点，提出几点电力线路铁塔基础施工技术与质量控制的措施，以期为相关业内同仁提供些许借鉴。
关键词：电力线路；铁塔施工；质量控制在电力运作活动中，电力线路中铁塔任务量在整个运作活动中占有百分之七十左右，在较长时间的运作活动中，对送电线路的带来直接的影响。
并且铁塔的技术那质量和整个电力线路运作效果具有关联性，和电力线路运作的稳定性和安全性也具有紧密联系。
电力线路的运作是一次性的任务，假使在构建活动中，出现质量问题，将造成企业的损失，因此要给予电力线路铁塔基础施工技术及质量研究工作极大关注。
1 电力线路铁塔基础施工存在的难点电力线路施工较为复杂，受环境气候影响使架设工程更加困难，线路架设中铁塔基础施工非常关键，也是线路架设的重点，要根据不同现场实际，做好设计与施工，确保铁塔施工满足供电用电需求，铁塔施工是架空线路安全运行的基础保障。
用电量的增加，对质量提出了更高的要求，当前，制约铁塔施工的影响因素主要表现如下：（1）铁塔体积大，受工作量影响多。
电力铁塔主要建在野外空旷无人区，这种施工条件对技术的要求非常高，艰苦的环境与巨大的工作量，使铁塔施工质量难以控制，有一些工程需要一次性使用上百立方混凝土，可见劳动强度有多大。
野外施工在一次性完成，确保质量合格，避免出现返工和二次维修。
（2）线路点多、面广，受环境影响大。
对一些长距离传输的电力工作而言，需要进行远程供电，这类长距离的线路架设，不但会跨越很多区域，同时也受地势地形、气候温度的影响，质量难以把握，在架设过程中，经过城市区域时，还受到交通、抗震影响。
（3）施工情况复杂，受技术影响多。
随着科技发展，各项技术不断进步，电力行业虽然在技术上也有创新，铁塔施工工艺不断改进，但面对复杂的施工环境与地区，特别是一些人迹罕至的地方，要想使用现代化高科技设备进行架设，并不可行，先进的施工设备发挥不出作用，只能靠人工进行架设，不但影响了工作效率，同时也增加了危险系数。
电力铁塔基础施工方案

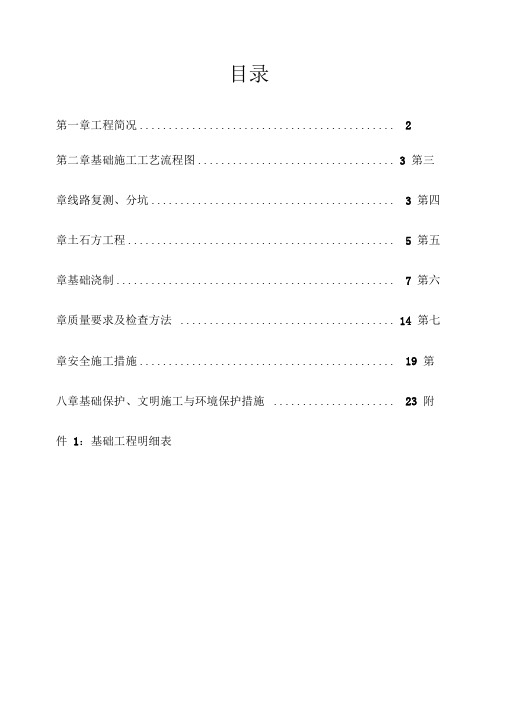

目录第一章工程概况 (2)第二章基础施工工艺流程图 (3)第三章线路复测、分坑 (3)第四章土石方工程 (5)第五章基础浇制 (7)第六章质量要求及检查方法 (14)第七章安全施工措施 (19)第八章基础保护、文明施工与环境保护措施 (23)附件1：基础工程明细表第一章工程概况1、工程简况清江至葛山、白沙220kV双回线路破口进新干变工程，将现有的白沙至清江、葛山至清江220kV送电线路分别破口至新干变（熊家曹站址）。
线路长度：葛山、白沙侧至新干变破口段长2.214km，清江侧至新干变破口段长2.453km，全线双回路、单回路塔设计。
新建铁塔17基。
2、交通运输条件本线路所经地区为新干县境内, 线路交通条件良好。
但雨水季节载重汽车难行驶，运输有一定的难度。
3、地形地貌情况：沿线地质条件良好，地貌以丘陵、河网泥沼为主，海拔标高在30-100米之间。
4、基础型式及工程量基础采用现浇钢筋混凝土斜柱柔性基础和斜柱半掏挖基础。
基础砼量802.27 m3，采用C20混凝土，其中斜柱柔性基础需用C10打垫层。
5、杆塔基础编号规定线路方向由小号侧（新干变）至大号侧（破口侧）方向，基础编号如下图所示第二章基础施工工艺流程图第三章线路复测、分坑1、线路复测1.1对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1′。
1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。
1.3各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符。
1.4对遗失桩应按要求进行补钉，其精度应满足表1要求。
1.5复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。
2、基础分坑2.1本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。
500kv岩沙线铁塔斜柱基础的分坑及制模方法
500kv岩沙线铁塔斜柱基础的分坑及制模方法为了确保500kV岩沙线铁塔斜柱基础的稳定性和承载能力，需要采用适当的基础分坑和制模方法。
本文将对500kV岩沙线铁塔斜柱基础的分坑及制模方法进行详细介绍。
一、基础分坑方法：1.1根据设计要求，确定每个斜柱基础的位置和数量。
1.2根据地质勘测报告和设计要求，对每个斜柱基础的土质条件、承载力等进行评估。
1.3根据土质条件和承载力评估结果，合理设置每个斜柱基础的坑位尺寸和深度。
一般情况下，每个斜柱基础的坑位尺寸为2米×2米，深度为3米。
1.4利用挖掘机等大型机械设备，在每个坑位上进行挖土作业，直至达到设计要求的深度。
1.5将挖出的土方进行处理，按照相关要求进行填充、夯实和压实等工艺操作。
1.6对每个坑位进行测量和检查，确保坑位的尺寸和深度符合设计要求。
二、制模方法：2.1根据斜柱的尺寸和形状，确定制模材料的尺寸和数量。
一般情况下，500kV岩沙线铁塔斜柱基础的制模材料采用木板或钢模板。
2.2根据制模材料的尺寸，进行切割和组装，制成符合斜柱形状和尺寸要求的模板。
2.3在制模材料上涂刷模油，以防止混凝土粘附并便于脱模。
2.4将制作好的模板固定在基坑壁上，并采取适当的支撑措施，确保模板的稳定性。
2.5进行混凝土施工前的验收和检查，确保模板的质量和使用安全。
2.6完成混凝土浇筑后，对模板进行适当的保养和养护，以保证混凝土的质量和强度。
2.7待混凝土达到设计要求的强度后，进行脱模操作，将模板拆除。
2.8对斜柱基础进行检查和验收，确保制作质量符合设计要求。
综上所述，500kV岩沙线铁塔斜柱基础的分坑及制模方法需要根据设计要求、土质条件和承载力等因素进行合理的分析和选择。
通过适当的基础分坑方法和制模方法，可以确保斜柱基础的稳定性和承载能力，为500kV岩沙线铁塔的施工提供了良好的基础。
基础施工作业指导书2
日喀则—拉孜110KV 送电线路工程第Ⅰ标段基础施工作业指导书本标段铁塔基础为斜柱式钢筋混凝土基础。
1．基础施工设计有关规定：⑴线路走向：本线路基础施工设计规定如专项图-1所示：专项图-1⑵ 塔位① 全线塔位均以埋设木桩作为标志，部分直线（杆）塔位现场无桩者，均以“Zxx(Cxx)±X ”表示，意为该塔位由Zxx 或Cxx 桩前进或后退X 米。
② 塔位均应在施工前复测档距、高程及转角度数。
凡丢失桩的塔位，应补定塔位桩，且与平断面定位图核对无误后方可施工。
⑶ 施工基面每基铁塔所降基面均是以塔位中心桩顶面开始计算，使用高低腿的塔位各腿应挖小平台。
高腿以中心桩（定位高）为基准，低腿以铁塔长腿的呼称高为基准。
⑷中心桩位移转角塔施工分坑时中心桩均需位移，其位移值见明细表，位移方向正值表示沿转角内角平分线内侧方向移动，负值则向反方向移动。
2 、基础工程主要工序工艺流程：3、施工方法及技术要求3.1、 线路复测⑴ 交接桩：主要交接设计线路勘测时钉立的转角桩（J 桩）、日喀则 变电站 拉孜 变电站直线桩（Z桩）和控制桩（C桩）的测量桩位，以此作为施工测量的依据。
⑵复测：根据设计交桩和《平断面图》，复测线路各个测量桩位的距离，标高和转角桩的转角度数；还要复核地形变化大，导线对地距离可能不够的地形凸起点，杆塔间被跨越物的标高，相邻塔位的相对高差。
若发现复核值与设计值不符，并超过《规范》规定时，应及时查明原因予以纠正，并报设计取得认可。
测量工应按测量的操作程序进行作业，经纬仪应整平对中，正倒镜两测回反复校核，避免失误，读数应准确，数据齐全，记录清楚。
（Ⅰ）复测直线桩的方法：应采用正倒镜分中法检查直线塔位的偏移，如专项图-2所示：专项图-2将经伟仪臵于C2桩上，先用正镜后视C1桩，然后倒转望远镜在C3桩一侧测得A点；再水平旋转望远镜，用倒镜后视C1桩，然后再倒转望远镜测得B点，AB连线的中点C′3与C3桩的水平距离d即为直线桩的横线路偏移值。

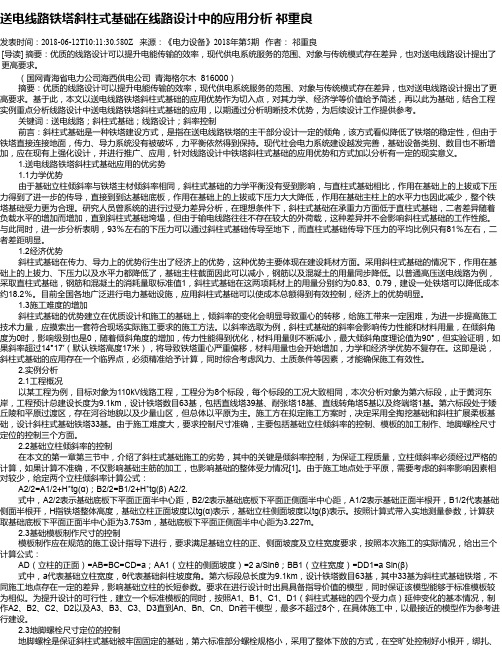

送电线路铁塔斜柱式基础在线路设计中的应用分析 祁重良
送电线路铁塔斜柱式基础在线路设计中的应用分析祁重良发表时间：2018-06-12T10:11:30.580Z 来源：《电力设备》2018年第5期作者：祁重良[导读] 摘要：优质的线路设计可以提升电能传输的效率，现代供电系统服务的范围、对象与传统模式存在差异，也对送电线路设计提出了更高要求。
（国网青海省电力公司海西供电公司青海格尔木 816000）摘要：优质的线路设计可以提升电能传输的效率，现代供电系统服务的范围、对象与传统模式存在差异，也对送电线路设计提出了更高要求。
基于此，本文以送电线路铁塔斜柱式基础的应用优势作为切入点，对其力学、经济学等价值给予简述，再以此为基础，结合工程实例重点分析线路设计中送电线路铁塔斜柱式基础的应用，以期通过分析明晰技术优势，为后续设计工作提供参考。
关键词：送电线路；斜柱式基础；线路设计；斜率控制前言：斜柱式基础是一种铁塔建设方式，是指在送电线路铁塔的主干部分设计一定的倾角，该方式看似降低了铁塔的稳定性，但由于铁塔直接连接地面，传力、导力系统没有被破坏，力平衡依然得到保持。
现代社会电力系统建设越发完善，基础设备类别、数目也不断增加，应在现有上强化设计，并进行推广、应用，针对线路设计中铁塔斜柱式基础的应用优势和方式加以分析有一定的现实意义。
1.送电线路铁塔斜柱式基础应用的优劣势1.1力学优势由于基础立柱倾斜率与铁塔主材倾斜率相同，斜柱式基础的力学平衡没有受到影响，与直柱式基础相比，作用在基础上的上拔或下压力得到了进一步的传导，直接到到达基础底板，作用在基础上的上拔或下压力大大降低，作用在基础主柱上的水平力也因此减少，整个铁塔基础受力更为合理。
研究人员曾系统的进行过受力差异分析，在理想条件下，斜柱式基础在承重力方面低于直柱式基础，二者差异随着负载水平的增加而增加，直到斜柱式基础垮塌，但由于输电线路往往不存在较大的外荷载，这种差异并不会影响斜柱式基础的工作性能。
与此同时，进一步分析表明，93％左右的下压力可以通过斜柱式基础传导至地下，而直柱式基础传导下压力的平均比例只有81％左右，二者差距明显。
提高输电线路斜柱板式基础施工质量
提高输电线路斜柱板式基础施工质量[ 摘要] 新疆与西北750kV主网联网第二通道工程中采用了斜柱板式基础,它受力合理, 能节省材料, 但由于其立柱倾斜率, 使其质量控制点多, 基础的施工质量难于有效控制。
针对斜柱式基础的主柱坡度与地脚螺栓中心对立柱中心的偏移尺寸控制不当，砼浇制后容易造成组立塔时塔脚板与基础顶面连接不好，主材坡度与立柱坡度不一致的问题，作者采用了“一算、二支、三调、四控”的施工工艺，从而提高斜柱板式基础施工质量。
[ 关键词] ]输电铁塔等截面斜柱式板式基础地脚螺栓斜率施工工艺引言近几年, 我国架空输电线路杆塔基础形式已趋于多样化,输电线路工程大量采用斜柱板式基础, 斜柱板式基础是指基础主柱与铁塔主材坡度相一致的基础, 其特点是坑底尺寸大，埋深浅，靠底板双向配筋承担铁塔上拔、下压和水平力。
基础的塔脚板及基础顶面与主材是垂直的，吸收了插入角钢斜柱式基础和地脚螺栓型直柱式基础的优点，从而可以减少基础钢材用量。
此种基础轴心与铁塔主材方向一致, 从而减少或消除了由于水平力在主柱根部引起的双向弯矩, 改善了主柱受力性能, 减少了基础钢材用量,充分利用混凝土抗压强度大的特点,使基础主柱、底板受力状况有了很大的改善,但施工难度较大,要求控制尺寸准确。
1“一算、二支、三调、四控”的施工工艺“一算”是指基础施工模板尺寸的计算与制作，“二支”是指支立模板控制，“三调”是指地脚螺栓安装与调整“四控”是指基础内在质量及表面光洁度的控制方法。
为了保证工程质量, 加快施工进度，主要是从模板控制、地脚螺栓安装、内在质量和表面光洁度的控制方面采取措施，下面以新疆与西北750kV主网联网第二通道工程为例：新疆与西北750kV主网联网第二通道工程是国家重点工程，我公司承担第3标段施工。
本工程全线长为2*41.3km，全线新建铁塔170基，其中斜柱板式基础110基，比例为64.7%，使其施工质量控制点多。
下面我们对“一算、二支、三调、四控”施工工艺进行探讨分析。
解析电力线路铁塔基础施工技术及质量控制
解析电力线路铁塔基础施工技术及质量控制摘要：铁塔作为高压电力线路的架设工作中一种必不可少的基础设施，直接关系着电力线路是否能够维持顺畅的运行。
而铁塔工程存在着诸多的施工难点，且其具体的施工中牵涉到诸多的技术手段，要想切实地推动整体工程施工质量的有效提升，施工人员在进行铁塔施工时，就必须从各个环节做好对于铁塔工程的施工质量的有效控制。
本文就电力线路铁塔基础施工技术及质量控制进行简要分析。
关键词：电力线路；铁塔；基础施工技术；质量控制在整个电力运行中，线路铁塔任务量超过50%，在长时间运作过程中，直接影响到送电线路。
同时，铁塔技术质量与整个电力线路运作效果紧密相连，与电力线路运行的稳定与安全也息息相关。
电力线路运作属于一次性任务，如果构建中存在质量问题，就会为企业造成严重损失，因此，重视电力线路铁塔基础施工技术与质量控制的研究，是十分必要的。
1电力线路铁塔基础施工难点分析电力线路铁塔基础施工流程图见图1。
在进行线路架设时，铁塔的基础施工较为隐蔽，但是占据的地位是较为关键的，直接影响架空线路安全运行。
随着我国电网事业的不断改革创新，高压线路日益增加，对于铁塔基础的施工，提出了更高的要求，对于施工难度，也就随之增加。
当前，其主要的施工难点表现难点为以下两个部分：1.1 铁塔体积大，一般多建于野外空旷地方，自然环境艰苦，工作量大，一般工程混凝土使用量都会达到上百立方。
且野外大都为一次性施工，质量合格尤为重要。
后期施工中出现问题，处理难度比较大，影响施工工期，相应的也就会增加维修费用。
1.2 线路点多面广，很多远程电路跨越区域较多，对于铁塔的施工影响因素而言，其多种多样，例如铁塔的施工地势、施工地形以及施工气温和施工温差等多种因素都会造成一定的影响。
受到经济因素以及技术因素的影响，铁塔施工中，其工艺不断的完善，在一些相对较为偏远的地区，很多现代化设备应用受到限制，在一定程度上增加了施工的难度。
2电力线路铁塔基础施工技术2.1施工准备工作施工准备工作是电力线路铁塔基础施工的重要保障，所以在电力线路铁塔基础施工之前，应做好施工准备工作，首先在基础浇筑之前，应将施工中所需的材料，运输到施工现场，并合理堆放施工材料，防止施工材料受潮；其次应将桩设立在铁塔基础中心，通过经纬仪对基坑进行操平找正，并严格检查基坑的深度以及对角线的长度等，使其与设计图纸相符合；再次在浇筑之前，还应对基础垫层进行操平。
输电线路铁塔基础施工技术和质量控制
输电线路铁塔基础施工技术和质量控制摘要：输电线路铁塔施工直接关系到地区供电稳定性，所以各地区也对该工程十分重视。
但在实际操作中，仍然发现我国多数地区的铁塔基础施工技术依然存在问题，如线路装置损坏、塔基倾斜等等。
本文分析了输电线路铁塔基础施工难点，并对工程中关键技术进行分析，以保证既能够在复杂环境下正常施工。
同时，也希望施工技术的优化能够降低灾害损失，保证基础设施的运转。
关键词：输电线路；技术控制；铁塔施工引言输电线路施工周期较长，布设时也会受到地理环境影响。
在地形复杂的区域，需要提前进行技术性调整，比如我国西北部地区的电塔设计就需要多种技术结合，才能保证其的正常使用。
另外，施工中部分技术的应用也会影响到周遭环境，所以相关弃料处理也会影响到实际技术应用。
1实际案例分析为保证应用技术的直观性，本文以我国西北地区的输电线路电塔设计为例。
目标施工区域在我国青海西北部，地区昼夜温差变化较大，年平均温度较低。
施工位置离三江源生态区位置较近，整体上属于高原冻土区。
由于地形变化差异较大，所以施工中各铁塔施工点距离较远，施工难度进一步增加。
2技术难点分析2.1 高原冻土区内施工所受限制首先，冻土指冻结状态土壤，射冻结时间大于等于两年。
该土壤性质极不稳定，基本身对温度变化敏感，限制了部分施工工艺的应用，比如限制保温棚的使用，增加材料保温成本。
在实际施工中，高原冻土的主要问题为冻胀与融沉[1]。
前者主要指的是冻结膨胀，直接影响铁塔应力结构并使其出现偏移，严重情况下会出现倒塌情况。
后者主要是指融化沉陷，一样会影响到铁塔的受力结构，出现倾斜、滑动、侧移等问题[2]。
2.2 环境问题处理首先输电线路铁塔施工中会出现大量弃土，随意丢弃会严重影响周围环境。
目标施工区与生态保护区位置较近，弃土处理难度增加[3]。
其次，施工区为高原冻土区，常规处理方式处理效率极低，且会对当地地质环境造成严重影响。
最后，施工区自然灾害类型较多，包括地震、水土流失、荒漠化。
电力线路铁塔基础施工技术和质量控制探讨
电力线路铁塔基础施工技术和质量控制探讨摘要：近些年，我国社会经济建设快速的进步与发展，对于电力能源的需求量越来越大。
在电力行业的快速进步与发展背景下，不仅线路数量不断的增加，而且电网范围日益扩大，逐渐构成网格式形式。
作为电力运输的重要载体，电力线路具有支撑线路架设的作用，特别是在铁路电力传送中电力线路发挥着巨大的作用。
因此，为了满足人们对电能的需求，有必要重视创新施工技术。
本文主要从电力线路铁塔分类以及施工难点入手，对于铁塔基础施工技术的质量控制策略展开分析，希望为保障电力安全、稳定的运行提供一定的参考与借鉴。
关键词：电力线路；铁塔基础施工技术；质量控制引言铁塔是电力线路架设时的基础支撑，在整个电力传送过程中，发挥着非常重要的作用。
在传统施工建设中，铁塔施工工作量最大，可以说占整个输配线路架设工作的一半以上，只有在施工中加强控制，保证质量，才能有效维护供电用电可靠性，铁塔施工关系到电力的稳定运行。
密布的网络使线路越来越复杂，高压线路不断增加，使施工危险性越来越大，在进行铁塔施工时，需要合理处理好铁塔自身重量和体积与线路运行的关系，只有全面把握好施工质量，才能实现安全架设，使电力运行更加流畅。
施工中，如果不按操作规程操作，就会导致质量与安全问题，轻则影响正常输配电，生是则还会导致安全事故，造成电力企业经济损失，同时也会导致不良社会影响，要想全面实现铁塔施工目标，就要科学进行设计，严格把握好综合环境、水文地质、现场条件、经济技术条件，确保电力铁塔施工顺利完成，满足电力供应需求。
1、线路铁塔分类电力作为我国常用能源，需求量巨大，但是电能传输过程中，存在着较多的危险隐患，只有全面保证线路安全，才能完成输电任务，可以说，电能在传输过程中，线路是运输电能的关键，为了保证安全，线路多是远离人群密集区，并实行空中架设，这种架设方法，需要足够力量的支撑物进行支撑，使线路能够架空运行，线路杆塔承担着重要的支撑重任，在不同的施工环境中，会使用不同的方式，杆塔设计形式多种类型，能够满足不同环境的需要，根据功能划分为直线塔、耐张塔、转角塔等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论输电工程铁塔等截面斜柱基础施工技术
摘要：文章结合福建省泉州市罗塘～梅岭220 kvI、Ⅱ回线路工程的实际情况，对输电铁塔等截面斜柱基础的施工放样、开挖、浇筑、养护等进行了论述。
关键词：输变电工程；铁塔；等截面斜柱基础；基础浇制；施工技术1工程概况
福建省泉州市罗塘一梅岭220kv I、Ⅱ回线路工程为新建220kV线路，线路1#-9#、21#-39#采用双回同塔架设，10#-20#同晋江-大园500kV线路92#-103#同塔四回路架设，工程线路全长13.962 km，合计新建双回路铁塔41基，其中直线塔23基，耐张转角塔18基。
本工程桩位高程以罗塘变构架地面高程29.0 m(1985年国家高程)起算，桩位里程从罗塘变构架累计距位0m起算。
全线统一以罗塘变往梅岭变为前进方向，所有塔位的前后左右关系均以此为标准，桩号前移向大号测移，后移系向小号测移，塔脚编号如图1所示。
线路地形主要为平缓丘陵、残丘，较少部分段为河网、泥沼，沿线地面高程约20-230m。
沿线植被发育、水土保持较好，少量小型不稳定人工边坡需恢复植被，修筑截排水沟。
全段被树林及经济作物覆盖，主要有松树、桉树、水稻、菜地等。
本工程有三种基础型式分别是：等截面斜柱基础30基、斜柱板式基础3基、灌注桩基础8基。
罗塘至梅岭220kv线路工程针对这种情况，基础30基采用等截面斜柱不等高腿基础，占总量41基的73％。
这样可节省大量施工及补偿费用，减少对植被的破坏引起的水土流失。
2等截面斜柱式基础施工过程
2.1降基面和分坑尺寸的确定
土石方开挖前，应进行线路复测，确定中心桩位置、线路转角值、档距值及塔位中心高程、档中跨越物高程和位置，再按设计图纸的要求确定出降基面和分坑尺寸。
①施工基面降基。
基础开挖施工时，在保证塔腿能露出地面的前提下，宜在天然地面直接开挖基坑，对确实需降低施工基面，根据降基面数值及附近地形，用经纬仪测定出降基面的范围桩。
②分坑测量方法。
仪器架于塔位中心桩0，对中整平后，水平度盘调零，前后视相邻两直线塔。
直线塔水平转90°，定出横线路方向桩K。
以横线路方向桩K为基准，左、右分别转45。
，正倒镜定出四个辅桩C1、C2、C3、C4。
以0点为基准，在OCl线段上分别量取L0=A，LI=(A-a)，L2=(A+a)，A为该基础半根距，定出坑口中心及坑角控制桩1、3，量取2×a(a为坑口尺寸)尺长使其两端分
别固定在1、3桩上，拉紧尺长的中点则定出2桩，同样使尺长的中点折向另一侧定出4桩，这样坑口放样完成。
③坑口位置的确定。
因基础底板需采用钢模，坑口底部尺寸考虑到立模、拆模，底板宽度加0.5m；坑口上部尺寸应考虑放坡尺寸。
2.2基础开挖
基坑开挖工序为：分坑一开挖一放坡一支护一检查一超深处理一验收。
基础土石方采用人工开挖时应用仪器准确定位。
基础水平位置尺寸控制：经纬仪设置在中心桩，根据各基坑施工基面和地脚螺栓露出的高度或插入角钢顶面高度，在基坑对角方向打两个同一高程的水平桩，水平桩高出地脚螺栓或插入角钢顶0.3m以上，然后在水平桩上打小铁钉放样对角方向；最后拉水平线，把各基坑底中心的对角根开放样到水平线，用垂球传递到坑底，检查坑底中心的位置是否符合设计要求，同时在坑底放样出基础底部四角点及掏挖高度。
2.3基础浇制
浇制工序为：钢筋、模板安装一地脚螺栓固定一混凝土搅拌—人模、振捣—养护—拆模。
①钢筋笼、模板安装方法。
用45。
对角线法定出辅助高程桩；固定架子：在坑口用钢格组合架搭设架子，在坑口挖槽嵌固架子，以不影响立模及根开、对角线测量即可；钢筋笼安装：根据辅助高程桩弦线上的标记，找出主柱钢筋笼对角、中心位置，在基坑内绑扎并在四个对角底部用混凝土块支撑，最后用垂球调正整个钢筋笼后其上部用铁丝固定于坑口架子上；底层模板安装：根据辅助高程桩弦线上的标记，找出底层模板对角、中心位置，在坑内组装好，用垂球通过弦线上所确定的对角尺寸对模进行找正，另外弦线高程对模板四角操平，用支撑顶木固定；二、三层模板安装：在底层模板的四角上架设托架角钢，将二层模板安装在四根托架角钢上，并在二层模板托架角钢下支垫同基础等标号混凝土块，三层模板用同样方法安装在二层模板上，二、三层模板支撑同底层模板一样。
立柱模板安装：在台阶模板四角上架设托架角钢，将立柱模板安装在四根托架角钢上，立柱模板要有围楞加以固定，在立柱模板中下部四角围楞上用钢绳将其悬吊在坑口架子上。
用垂球找正四角操平，四周用支撑木支撑牢固。
②地脚螺栓的安装与调整。
地脚螺栓有方形间距地脚螺栓和圆形间距地脚螺栓两种。
模板安装好，进行地脚螺栓固定，采用小样板的辅助工具来操平找正地脚螺栓。
等截面基础因地脚螺栓与基础立柱按相同坡度向铁塔中心桩倾斜，当其方向、尺寸、坡度满足时，将地脚螺栓下部点焊在基础钢筋笼主筋上，可在地脚螺栓下部处立柱模板两边开孔，调整时先用#8铁丝绑扎地脚螺栓底部四角，当坡
度、方向、尺寸满足时与主筋点焊牢固，拆除铁丝，恢复模板。
③基础浇筑。
垫层混凝土强度为C10，基础为C20，应严格控制混凝土配合比，对混凝土原材料每次称量的偏差，不得超过允许偏差的规定。
混凝土浇筑采用机械搅拌混凝土，下到铺垫的铁皮上，再由人工浇入基坑。
坑深超过2m时应采用滑槽或溜斗下料以防混凝土离析。
浇筑的混凝土应分层振捣，浇筑完后，应及时将基础各层台阶表面及顶面用砂浆抹面。
直线塔四个基础顶抹成平面，转角塔应根据设计提出的预偏要求，抹成斜面。
基础顶面原浆抹光，禁止采用水泥砂浆二次抹面找平。
混凝土浇筑质量检查应符合下列规定：严格控制水灰比，坍落度每班日或每个基础腿应检查两次及以上，配比材料用量每班日应至少检查两次，应以试块为依据，检查混凝土强度。
④混凝土的养护。
浇筑后应在12h内采用覆盖草袋并浇水养护，天气炎热干燥有风时，应在3h内进行养护，养护日期不得少于7昼夜。
⑤模板及支架拆除。
在混凝土强度能够保证其表面及棱角不因拆除而受到损害且强度不应低于2.5MPa时，方可拆除模板。
由于柱截面沿塔身主材坡度倾斜，故施工时应注意当浇注混凝土养生强度达到设计强度的70％时方可拆模(要求5d 后拆模)，拆模时必须在其内角侧用撑木做好分段支撑，保证立柱不变形倾斜，当其强度达到设计强度的100％时方可回填，回填时要均匀填土。
3结语
泉州市罗塘一梅岭220kV I、Ⅱ回线路工程大量采用新型等截面斜柱式基础，虽然加大施工作业的难度，但在科学合理的施工技术的前提下，减少投资，减少返工，降低变更费用。
该工程2010年10月送电，至今运行良好，业主、地方政府、沿途百姓均较满意。
因此在我国开工建设的高电压等级的输变电工程，等截面斜柱式基础值得更广泛的推广应用。
