绝密★启用前人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。
一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。
高二物理选修3-1试卷练习(第一章、第二章《恒定电流》的1-3节)含答案解析
浙江省台州市蓬街私立中学高二物理选修3-1试卷练习（第一章、第二章《恒定电流》的1-3节）学校:___________姓名：___________班级：___________考号：___________一、单选题1．真空中有两个点电荷，它们之间的静电力为F ，如果保持它们所带的电荷量不变，将它们之间的距离增大为原来的2倍，则它们之间作用力的大小等于（ ）A ．FB ．2FC ．2FD ．4F 2．电路中2s 内有6×1013个电子自由电子（e=1.6×10-19c ）通过横截面积为0.6×10-6m 2的导线，那么电路中的电流是（ ）A ．4.8×10-6AB ．3×10-13AC ．9.6×10-6AD ．无法确定3．如图所示，图线1表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是（ ）A ．R 1：R 2=3：1B ．R 1：R 2=1：3C ．将R 1与R 2串联后接于电源上，则电流比I 1：I 2=1：3D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：34．真空中，两个等量异种点电荷电量数值均为q ，相距为r ，两点电荷连线中点处的电场强度的大小为( )A ．0B ．22kq rC ．24kq rD ．28kq r5．在电场中某点，当放入正电荷时，受到的静电力方向向右；当放入负电荷时，受到的静电力方向向左，则下列说法中正确的是（ ）A ．当放入正电荷时，该点场强方向向右；当放入负电荷时，该点的场强方向向左B ．该点的场强方向向右C ．该点的场强方向向左D ．该点场强方向可能向右，也可能向左6．如图所示，带箭头的直线是某一电场中的一条电场线，在这条线上有A 、B 两点，用E A 、E B 表示A 、B 两处的场强，则（ ）A ．A 、B 两处的场强方向相同B ．因为A 、B 在一条电场上，且电场线是直线，所以E A =E BC ．电场线从A 指向B ，所以E A ＞E BD ．A 、B 两处的场强方向和大小都无法确定7．若正电荷q 在电场中由P 向Q 做加速运动且加速度越来越大，则可以判定它所在的电场一定是图中的（ ）A ．B ．C ．D ． 8．如图所示，A 、B 两点各放有电量为＋Q 和＋2Q 的点电荷，A 、B 、C 、D 四点在同一直线上，且AC ＝CD ＝DB ，将一正电荷从C 点沿直线移到D 点,则A ．电场力一直做正功B ．电场力一直做负功C ．电场力先做正功再做负功D ．电场力先做负功再做正功9．一带电粒子在电场力的作用下沿下图中曲线JK 穿过一匀强电场，a 、b 、c 、d 为该电场的等势面，其中有a b c d ϕϕϕϕ<<<，若不计粒子的重力，可以确定 （ ）A ．该粒子带正电B ．该粒子带负电C ．从J 到K 粒子的电势能增加D ．粒子从J 到K 运动过程中的动能与电势能之和不变二、多选题10．一点电荷从电场中的a点移到b点时，电场力做功为零，则（）A．a、b两点的场强一定相等．B．一定沿等势面移动．C．电势能的变化为零.D．a、b两点电势一定相等．11．对一电容器充电时电容器的电容C，带电荷量Q，电压U之间的关系图象如下图所示，其中正确的是( )A．B．C．D．12．为了探究电容器充放电的规律，将平行板电容器与电池组相连，且下极板接地，两极板间的带电尘埃恰保持静止状态，若将两板缓慢地错开一些，其他条件不变，则A．带电尘埃的电势能不变B．尘埃仍保持静止状态C．电流计G中有a到b方向的电流D．电流计G中有b到a方向电流通过三、填空题13．平行板电容器所带的电荷量为Q＝4×10-8C，电容器两板间的电压为U＝2V，则该电容器的电容为__________ F；如果将其放电，使其所带电荷量为原来的一半，则两板间的电压为___________ V，此时平行板电容器的电容为__________ pF．14．在真空中有一电场，在这个电场中的某点P放一试探电荷q=+1.0×10-9C，它受到的电场力为3.0×10-4N，力的方向向东，若在P点处换q1= -2.0×10-9C的试探电荷，则P点的电场强度是__________N/C；方向向_______．15．如图所示,在匀强电场中有a、b、c三点,a、b相距4 cm,b、c相距10 cm.将一个带电荷量为2×10-8 C 的电荷从b点移到c点时电场力做功为5 ×10-6J,则b、c间电势差为________V，匀强电场的电场强度为___________v/m.．四、实验题16．通过实验，要描绘一个标有“2.5V，0.08A”的字样的小灯泡的伏安特性曲线。
高二物理选修3-1第二章各节同步检测2-4

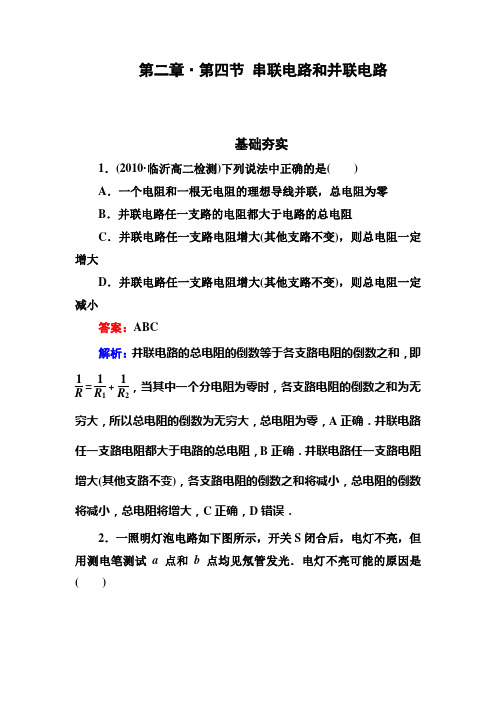

第二章·第四节串联电路和并联电路基础夯实1．(2010·临沂高二检测)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小答案：ABC解析：并联电路的总电阻的倒数等于各支路电阻的倒数之和，即1R＝1R1＋1R2，当其中一个分电阻为零时，各支路电阻的倒数之和为无穷大，所以总电阻的倒数为无穷大，总电阻为零，A正确．并联电路任一支路电阻都大于电路的总电阻，B正确．并联电路任一支路电阻增大(其他支路不变)，各支路电阻的倒数之和将减小，总电阻的倒数将减小，总电阻将增大，C正确，D错误．2．一照明灯泡电路如下图所示，开关S闭合后，电灯不亮，但用测电笔测试a点和b点均见氖管发光．电灯不亮可能的原因是()A．电厂停电B．灯丝断了C．供电线路某处火线断路D．供电线路某处零线断路答案：D解析：当用测电笔尖测试a点和b点均见氖管发光，说明电厂没有停电，电灯的灯丝没有断，供电线路的火线没有发生断路，因此可排除选项A、B、C，故正确答案应选D.3．(2011·杭州高二检测)三个电阻的阻值之比为R1∶R2∶R3＝1 ∶2 ∶5，并联后接入电路，则通过三个支路电流的比值为()A．1 ∶2 ∶5 B．5 ∶2 ∶1C．10 ∶5 ∶2 D．2 ∶5 ∶10答案：C解析：三个电阻并联，电压相等，设为U，由欧姆定律得I＝U R，所以I1∶I2∶I3＝UR1∶UR2∶UR3＝1R1∶1R2∶1R3＝11∶12∶15＝10 ∶5 ∶2，C对，A、B、D错．4．(2011·宁波高二检测)三个阻值都为R的电阻，它们任意连接、组合，得到的电阻值可能是()A．0.5R B．3RC ．1.5RD.14R 答案：ABC 解析：三个电阻串联时电阻最大是3R ，B 正确；两个电阻并联时电阻是0.5R ，A 正确；两个电阻并联再和一个电阻串联时总阻值是1.5R ，C 正确；三个电阻并联时电阻最小等于13R ，D 错误． 5．(2010·临沂高二检测)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G ，内阻R g ＝30Ω，满偏电流I g ＝5mA ，要将它改装为量程0～3A 的电流表，所做的操作是( )A ．串联一个570Ω的电阻B ．并联一个570Ω的电阻C ．串联一个0.05Ω的电阻D ．并联一个0.05Ω的电阻答案：D解析：要改装电流表需并联一个分流电阻，设其阻值为R ，应有I g R g ＝(I －I g )R ，所以R ＝I g R g I －I g ≈0.05Ω，故D 正确，A 、B 、C 均错误．6.(2010·湖州高二检测)两电阻R 1、R 2的电流I 和电压U 的关系如图所示，以下正确的是( )A ．R 1>R 2B．R1和R2串联后的总电阻的I－U图线应在区域ⅢC．R1＝R2D．R1和R2并联后的总电阻的I－U图线应在区域Ⅱ答案：B7．一灵敏电流计，允许通过的最大电流(满刻度电流)为I g＝50μA，表头电阻R g＝1kΩ，若改装成量程为I m＝10mA的电流表，应________联的电阻阻值为________Ω.若将此电流计改装成量程为U m＝15V的电压表，应再________联一个阻值为________Ω的电阻．答案：并，5；串，2990008．由4个电阻连接成的混联电路如下图所示．R1＝8Ω，R2＝4Ω，R3＝6Ω，R4＝3Ω.(1)求a、d之间的总电阻．(2)如果把42V的电压加在a、d两端，通过每个电阻的电流是多少？答案：(1)14Ω(2)通过R1、R2的电流是3A；通过R3的电流强度是1A；通过R4的电流强度是2A.解析：(1)由图可知R cd＝6×36＋3Ω＝2Ω故R ad＝8Ω＋4Ω＋2Ω＝14Ω(2)由欧姆定律知I＝UR ad＝4214A＝3A，此即通过R1、R2的电流．设通过R3、R4的电流分别为I3、I4则由并联电路电压相等，I3R3＝I4R4即6I3＝3I4而I3＋I4＝3A.解得I3＝1A I4＝2A能力提升1．(2011·银川高二检测)一个电流表的满偏电流I g＝1mA，内阻为500Ω，要把它改装成一个量程为10V的电压表，则应在电流表上()A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5kΩ的电阻答案：C解析：把一个电流表改装成一个电压表，要串联一个电阻，可知B、D错误．通过电流表的电流为I g时，电流表表头两端的电压U g＝I g R g＝1×10－3×500V＝0.5V串联电阻R分担的电压U R＝U－U g＝10V－0.5V＝9.5V所以串联电阻的阻值R＝U gI g＝9.5V1×10－3A＝9.5kΩ.C正确，A错误，故选C.2.如图所示的是伏安法测电阻的部分电路，开关先后接通a和b 时，观察电压表和电流表示数的变化，那么()A．若电压表示数有显著变化，测量R的值时，S应接aB．若电压表示数有显著变化，测量R的值时，S应接bC．若电流表示数有显著变化，测量R的值时，S应接aD．若电流表示数有显著变化，测量R的值时，S应接b答案：AD解析：若电压表示数变化显著，说明电流表的分压作用明显，应用电流表外接法，所以S应接a；若电流表示数变化显著，说明电压表的分流作用明显，应用电流表内接法，S应接b，所以A、D正确．3．在不停电的情况下检修电路时，如下图所示的各种情况中一定不会触电的有()答案：A解析：因为低压触电时无论是何种方式，都有一个共同的特点：就是人体被作为导体而连入电路，且有一定程度的电流通过人体．由图可知：B～D均可能会有电流通过人体，因为不停电，火线和零线总可能会有用电器在工作．而对于A来说，虽人的一只手触及零线，但这时不构成回路，故这时是不会触电的．4.某人安装完照明电路后，接通电源之前，将火线上的保险丝取下，把一个额定电压为220V的灯泡作为检验灯泡，连接在原来保险丝的位置，同时将电路中所有开关都断开，用这种方法可以检查电路中是否有短路．正确的电路连接方式如图所示，在接通电源后，下列说法中正确的是()①若检验灯泡正常发光，表明在检验灯泡后段的火线和零线间出现了短路现象；②若检验灯泡不亮，但将某一个用电器的开关闭合后检验灯泡正常发光，表明这个开关的两端直接接到了火线和零线上；③若检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，这表明电路中出现了短路现象；④若不论将电路中用电器的开关断开还是闭合，检验灯泡均不亮，这表明电路中出现了短路现象．A．①②B．①③C．②③D．④答案：A解析：若灯泡正常发光，则灯泡通过后面的短路线与电源构成了闭合电路，因此①②正确，而④错误；③所述现象表明这一支路无故障，因电灯与检验灯串联后和电源构成了闭合电路，所以③错；故只有①②正确，应选 A.本题给出了一种利用灯泡检测电路中是否有短路现象的方法，具有较好的可操作性．5．(2010·宜春高二检测)两个电压表V1和V2是由完全相同的电流表改装成的，V1的量程是5V，V2的量程是15V.为了测量15V～20V 的电压，拟将两电压表串联使用，这种情况下()A．两个电压表的读数相等B．两个电压表的指针偏转角度相等C．两个电压表的读数等于两电压表的内阻之比D．两个电压表指针偏转角度之比等于两电压表内阻之比答案：BC解析：改装电压表时，需串联一个分压电阻，其阻值为：R＝(n －1)R g，用同样的表头改装成量程不同的电压表，量程越大，改装倍数n 越大，需要分压电阻越大，改装后电压表的内阻也将越大，故R1<R2，当两电压表串联时，根据串联电路中的分压原理，应有U1 U2＝R1 R2，即内阻大的分压大，A错误，C正确．两表的偏角取决于过表头的电流，将两电压表串联后的原理图如图：可见，两个表头也是串联关系，通过的电流应相同，故偏角相同，B正确，D错误．6．一盏弧光灯的额定电压是40V ，正常工作时的电流是5A ，如何把它接入电压恒为220V 的照明线路上才能正常工作？答案：串联一个36Ω的分压电阻解析：由于电源电压大于弧光灯的额定电压，为了使它正常工作，可采用串联分压的办法．设弧光灯的电阻为R 1，额定电压U 1＝40V .需串联的电阻为R 2，电源电压U ＝220V ，电路如图所示．因串联电阻R 2上分到的电压U 2＝U －U 1，通过它的电流就是弧光灯的工作电流，所以其电阻值R 2＝U 2I ＝U －U 1I ＝220－405Ω＝36Ω 7．如图所示的电路中，小量程电流表的内阻R g ＝100Ω，满偏电流I g ＝1mA ，R 1＝900Ω，R 2＝100999Ω.(1)当S 1和S 2均断开时，改装所成的表是什么表？量程多大？(2)当S 1和S 2均闭合时，改装所成的表是什么表？量程多大？ 答案：(1)电压表 1V (2)电流表 1A解析：(1)当S 1和S 2均断开时，改装成了电压表，量程U ＝I g (R g＋R1)＝1V(2)当S1和S2均闭合时，改装成了电流表其量程I＝I g(R2＋R g)R2＝1A.。
