建筑施工图概述
建筑工程施工图的基本知识
一、建筑工程施工图的基本知识（一）概述建筑工程施工图是一种能够准确表达建筑物外形轮廓，大小尺寸，结构形式、构造方法和材料做法的图样，是沟通设计和施工桥梁，工程技术人员要准确完成施工中的各种工序，首要的是要学会看施工图。
1．施工图的分类由于专业分工的不同，施工图一般分为建筑施工图、结构施工图和施备图。
（1）建筑施工图（简称建筑）：主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等，其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。
（2）结构施工图（简称结施）：主要说明建筑的结构设计内容，包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等，其图纸主要有结构平面布置图、构件详图等。
（3）设备施工图（简称设施）：包括给水、排水采暖通风、电气照明等各种施工图，主要有平面布置图、系统图等。
2．施工图的编排顺序一套建筑施工图往往有几十张，甚至几百张，为了便于看图，便于查找，应当把这些图纸按顺序编排。
建筑施工图的一般编排顺序是：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。
各专业的施工图，应按图纸内容的主次关系进行排列。
例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前后施工的图在后等。
（二）施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。
如果需要查阅某张图纸时，可从图纸的目录中查到所需查阅图纸的图号，然后根据图号查找所需的图纸。
会签标是为各工种的负责人签字用的表格（图1-2），放在图纸的左侧上方的图框线外。
（2）比例和图名在工程制图，对于建筑物，通常要缩小绘制在图纸上。
图纸中图形实物的相对应的线性尺寸之比，称为比例。
比例应由阿拉伯数字来表示。
比值为1的比例称为原值比例，即1：1。
建筑工程图概述-精品文档
标高 符号 形式 标高符 号画法
பைடு நூலகம்
立面图与 剖面图上 标高符号 注法
索引符号和详图符号 • 定义——为方便施工时查阅图样，在图样中的 某一局部或构件，如需另见详图时，常用索引符 号注明画出详图的位置、详图的编号及详图所在 的图纸编号。 • 画法——索引符号直径为直径10mm的细实线 圈。详图符号为直径14mm的粗实线圈。
建筑总平面图
•表明新建房屋所在基地有关范围内的总体布 置，反映新建房屋、构筑物等的位置和朝向， 室外场地、道路、绿化等的布置，地形、地貌、 标高等以及与原环境有关的关系和临界情况等 •是房屋及其他设施施工的定位、土方开挖以 及绘制水、暖、电等管线总平面图和施工总平 面图的依据 •某培训中心建筑总平面图 •某疗养院局部建筑总平面图
施工总说明及建筑总平面图
•施工总说明
•建筑总平面图
•总平面图的一般内容
施工总说明
•放样——以北边原有餐厅为放样依据，按总平面图放样 •设计标高——室内地坪标高±0.000为绝对标高4.150m，室内
外高差0.450m
•墙身——砖、砂浆型号；内外墙粉刷、踢脚线、卫生间墙做法 •室内地面——室内地面、卫生间地面、防潮层做法 •楼面——板型号、楼面找平层做法 •屋盖——屋面板型号、屋面防水做法 •基础——混凝土标号 •构件——混凝土标号 •其它——雨水管、铁件、门窗五金、楼梯地砖等
建筑施工图的有关规定
•比例 •图线 •定位轴线及其编号 •尺寸和标高 •字体——见第一章规定 •图例及代号——见附录 •索引符号和详图符号 •指北针及风向频率玫瑰图
比
图名
总平面图
例
常用比例 可用比例
1：500、1：1000、1：2000、 1：2500、1：10000 1：5000 1：150、1：300、 1：400
建筑工程制图第九章建筑施工图ppt课件
05
建筑剖面图解读与绘制技 巧
剖面图基本要素及表示方法概述
剖面图定义
剖面图是假想用一个或多个垂直于外墙轴线的铅 垂剖切面，将房屋剖开，所得的投影图。
剖面图基本要素
包括剖切位置、剖切符号、剖视方向、比例尺等 。
表示方法
通过线条、符号、文字等表示建筑物的内部构造 、分层情况、各部位的高度、宽度、材料等。
建筑施工图的绘制方法和技巧
建筑施工图的绘制需要遵循一定的规范和标准，掌握正确 的绘制方法和技巧对于提高制图效率和质量至关重要。
学员心得体会分享
通过学习建筑施工图，我更加深入地 了解了建筑工程设计的全过程，对于 未来从事相关工作具有很大的帮助。
我认为建筑施工图的学习需要注重实 践和应用，只有将理论知识与实际工 程相结合，才能更好地掌握相关技能 。
案例分析二
1 2
项目概况
该项目为一栋30层的高层住宅楼，总建筑面积约 5万平方米。
建筑施工图绘制流程
包括前期准备、方案设计、初步设计、施工图设 计等阶段，每个阶段都有不同的任务和要求。
3
剖析重点
通过剖析建筑施工图的绘制过程，了解高层住宅 楼的结构设计、设备配置、防火安全等方面的要 求和规范。
案例分析三
组成
封面、目录、设计说明、图纸（ 包括总平面图、平面图、立面图 、剖面图和详图等）、工程做法 表及门窗表等。
建筑施工图绘制规范及要求
• 规范：建筑施工图的绘制必须符合国家制图标准《房屋建筑制图统一标准》（GB/T50001-2017）和《总图制图标准》（ GB/T50103-2010）等规定。
建筑施工图绘制规范及要求
线条识别
粗实线表示新建建筑物的可见轮廓线，细实线表示原有建筑物、构筑物、道路 、围墙等，虚线表示规划拟建建筑物或构筑物，折断线表示外轮廓由几部分不 同平面组成。
平法识图第一章 概述
1.2混凝土结构施工图平面整体表示 方法概述
• 1.2.3平法系列图集主要由平面整体表示方 法制图规则和标准构造详图两大部分组成， 设计文件包括平法施工图和标准构造详图 两部分。
1.3钢筋翻样与算基本要求 1）算量全面，精通图纸，不漏项 2）准确，即不少算、不多算、不重算 3）遵从设计，符合规范要求 4）指导性

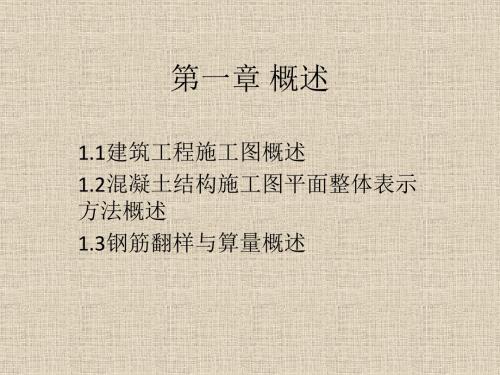

第一章 概述
1.1建筑工程施工图概述 1.2混凝土结构施工图平面整体表示 方法概述 1.3钢筋翻样与算量概述
1.1 建筑工程施工图概述
• 1.1.1建筑工程施工图 • 简称“施工图”，是表示工程项目总体 布局，建筑 物的外部形状、内部布置、结构 构造、内外装修、 材料做法以及设备、施工 等要求的图样。具有图纸 齐全、表达准确、 要求具体的特点。它是设计工作 的最后成果，是进行工程施工、编制施工图预算和 施工组织设计的依据，也是进行施工技术管理的重 要技术文件。一套完整的建筑工程 施工图，一般包 括建筑施工图、结构施工图、给排水、采暖通风施 工图及电气施工图等专业图纸，也可将给排水、采 暖通风和电气施工图合在一起统称设备施工图。
1.1 建筑工程施工图概述
• 1.1.2结构施工图指的是关于承重构件的布置， 使用的材料，形状，大小，及内部构造的工程 图样，是承重构件以及其他受力构件施工的依 据。图纸目录。应按图纸序号排列，先列新绘 制图纸，后列选用的重复利用图和标准图。 • 结构施工图包含以下内容：结构总说明、基础 布置图、承台配筋图、地梁布置图、各层柱布 置图、各层柱配筋图、各层梁配筋图、屋面梁 配筋图、楼梯屋面梁配筋图、各层板配筋图、 屋面板配筋图、楼梯大样、节点大样。
1.2混凝土结构施工图平面整体表示 方法概述
• 1.2.1平法就是用平面来表达结构尺寸、标高、构造、配筋等的 绘图方法，是用在建筑里面的结构施工图。 • 1.2.2现行国家建筑标准设计图集有： • 一、混凝土结构工程 • 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构 造详图（现浇混凝土框架、剪力墙、梁、板）》 • 11G101-2 《混凝土结构施工图平面整体表示方法制图规则和构 造详图（现浇混凝土板式楼梯）》 • 11G101-3《混凝土结构施工图平面整体表示方法制图规则和构 造详图（独立基础、条形基础、筏形基础 及桩承台）》 • 二、混凝土结构加固工程 • 07SG111-1建筑结构加固施工图设计表示方法
建筑工程施工图设计
建筑工程施工图设
02
计的内容
建筑方案设计
总结词
建筑方案设计是整个建筑工程施工图 设计的核心，它决定了建筑物的外观 、功能和整体布局。
详细描述
建筑方案设计包括建筑物的总体规划 、平面布局、立面造型、空间利用等 方面的设计，旨在满足业主的使用需 求和审美要求。
建筑结构设计
总结词
建筑结构设计是施工图设计中至关重要的环节，它涉及到建筑物的安全性和稳 定性。
建筑工程施工图设
03
计的规范与标准
国家相关法律法规
要点一
《中华人民共和国建筑法》
规定了建筑活动的基本法律要求，包括建筑工程的规划、 建设、施工等环节。
要点二
《建设工程质量管理条例》
详细规定了建筑工程质量管理的各项要求，包括施工图设 计的质量要求。
行业标准与规范
《建筑工程设计文件编制 深度规定》
内容
包括图纸说明、特殊节点详图、施工难点及注意事项等 ，需由设计单位向施工单位全面介绍。
设计变更的处理原则与方法
原则
确保设计变更符合国家法律法规、满足使用功能和安 全性能，同时兼顾经济合理。
方法
提出变更申请、审查变更必要性、确定变更方案、完 善施工图并备案。
设计配合的实践案例
案例一
某住宅楼项目，因施工过程中发现原设计存在安全隐 患，设计单位及时调整结构方案，确保了施工安全和 质量。
和建筑全生命周期管理。
SketchUp
易学易用的三维建模软件，适 用于概念设计和可视化表现。
Archicad
提供全面的建筑设计和文档制 作功能，支持BIM工作流程。
设计软件的使用技巧与经验分享
熟练掌握快捷键
使用快捷键可以提高绘 图效率，如AutoCAD的 常用快捷键包括“L”画 直线、“C”画圆等。
建筑施工图
筑墙身，制作楼梯、安装门窗、固定设施以
及室内外装饰的主要依据，也是编制工程预
算和施工组织计划等的主要依据。
精选课件
8
4、结构施工图（简称：结施）
主要表达各种承重构件的平面布置，构 件的类型、大小、构造的做法以及其它专业 对结构设计的要求等。基本图纸包括：结构 说明书、基础图、结构平面图和构件详图。
建筑采暖通风施工图：主要表达供暖、
通风管道的布置和设备的安装。
建筑电气照明施工图：主要表达电气线
路布置和接线原理图。
设备施工图是室内布置管道或线路、安
装各种设备、配件或器具的主要依据，也是
编制工程预算的精选主课件要依据。
10
（三）建筑施工图的图示特点
1、建筑施工图中的图样是依据正投影法
原理绘制的。
寸。尤其应注意各层平面图变化之的砖墙断面上， 按规定应绘制砖墙材料图例，若绘图比例小 于等于1：50，则不绘制砖墙材料图例。
4、平面图中的剖切位置与详图索引标志也
是不可忽视的问题，它涉及朝向与所表达的
详尽内容。
5、注意房屋的朝向，可通过底层平面图中
的指北针来了解。
结构施工图是房屋施工时开挖地基，制
作构件，绑轧钢筋，设置预埋件，安装梁、
板、柱等构件的主要依据，也是编制工程预
算和施工组织计划等的主要依据。
精选课件
9
5、设备施工图（简称：设施）
建设筑备给施水工排图水包施括工建图筑：给主排要水表施达工给图水、、采 排暖水通管风道施的工布图置、和电设气备照安明装施。工图。
面图。
精选课件
25
例图 返回
（二）建筑平面图的基本内容
1、建筑物的平面形状，房屋内各房间的名
建筑施工图设计概述
5) 当在一个空间里的窗分上、下二樘时， 窗号可重叠标注为:上LCOl下LCO2;
6) 所有平面节点放大或详图索引要注全 (各层或多层共用的详图索引号可不必层 层标注，一般注在底层和标准层即可);
7) 门窗编号要注全。单元组合住宅应注在 组合平面上。"人防工程门窗表"一般都 直接放在人防平面图中，便于主管部门 审图;
0/12/25
• 应注意的是:非固定设施不在各层平面图的表达 范围之列，如活动家具、屏风、盆栽等。但旅 馆或住宅又需要在平面图中用最细的实线布置 家具和设备(如冰箱、洗衣机、空调室内机等)， 以作为设备工种布置管线的依据，对建筑条件 图而言是必不可少的内容，最终出图时可取消， 当不影响图面清晰时赤可保留。同理，大开间 住宅也可以单独绘制平面分隔及活动隔墙的示 例系列图(分隔示例平面可缩小比例绘制)。如 有必要，可以用虚线示意设备的位置。
2020/12/25
• 初步设计： 一般要求：设计说明书；有关专业的设 计图纸；初步设计的编排顺序。 设计总说明；总平面；建筑；结构；电气； 给排水；空调、概算等。
2020/12/25
建筑施工图概述：
· 施工图设计的要求和特点: 简单的说施工图设计的要求就是它要成为工程 的施工依据,图纸文件的任何内容都要变成实 际工程.其特点归纳起来有以下几点:
2020/12/25
• 2 平面图图纸的编排次序 平面图图纸的编排次序建议如下: 总平面定位图、轴线关系及分段示意图、防火分 区示意图、各层平面图(地下最深层、……至地下 一层、底层、标准层、……地上最高层)、屋面平 面图 1)总平面按 "总施"另行出图时，仍宜随建筑图出 总平面定位图，同时说明定位依据和具体要求; 2)大型或复杂的项目，特别是分段绘制者应增加防 火分区示意图(比例缩小集中绘制)和轴线关系与 分段示意图，分段轴线号前面应加注分段序号;
建筑施工图各种图示符号详解
暖通空调的图示符号
暖通空调符号概述
用于表示建筑物内的暖通空调系统， 包括空调机组、新风机组、风机盘管 、散热器、风管、风口等。
注意事项
在阅读暖通空调图时，需要注意设备 的布局、管道的走向以及与其他专业 的配合关系，确保暖通空调系统的正 常运行和节能效果。
电气专业的图示符号
电气符号概述
用于表示建筑物内的电气系统，包括电源、变压器、配电箱、开关、插座、灯具 等。
THANKS
感谢观看
商业楼的建筑施工图实例
总结词
商业楼建筑施工图实例展示了商业建筑的常见图示符号，包括商铺平面图、楼层平面图、立面图等。
详细描述
商业楼建筑施工图实例中，商铺平面图展示了商铺的内部布局和装修设计，包括货架、收银台、展示 柜等。楼层平面图则展示了商业楼层的功能划分和交通流线。立面图则展示了商业建筑的外立面和各 个墙面的装饰和构造。
表示给排水设备的安装位置、规格和功能 空调设备的安装位置、规格和功 能，包括空调、暖气片、通风 fan等。
表示消防设备的安装位置、规格和功能， 包括灭火器、消防栓、烟雾探测器等。
建筑材料的图示符号
混凝土
表示混凝土的强度等级、配比 和用途，以及混凝土的施工方
02
03
04
楼板
表示楼板的厚度、标高和材料 ，以及楼板的承载能力和分布
情况。
屋顶
表示屋顶的排水方向、材料和 构造方式，以及屋顶的防水和
保温措施。
楼梯
表示楼梯的位置、尺寸和类型 ，以及楼梯的坡度和踏步数。
地面
表示地面的材料、颜色和纹理 ，以及地面的防滑和排水措施
。
建筑设备的图示符号
电气
给排水
表示电气设备的安装位置、规格和功能， 包括电线、电缆、开关、插座等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑施工图概述
1．房屋工程图
建造房要经过设计与施工两个阶段。设计时需要把想象中的房屋用图形表示出来，这种
图形统称为房屋工程图,简称房屋图。
2．房屋施工设计图
直接用来为施工服务的图样，是建造房屋的技术依据，则庆做到整套图纸完整统一、尽
挤全、明确无误等。这类图纸称为房屋施工设计图，简称施工图。
3．房屋设计步骤
(1）初步设计阶段；
(2）施工图设计阶段；
(3）技术设计阶段
初步设计阶段：必须首先提出各种初步设计方案，画出简略的房屋平、立、剖面设计图
和总体布置图以及各设计方案的技术、经济指标和工程概算等(对于有些建筑,常加绘给予人
们具有视觉印象和造型感受的透视图）作为设计过程中用来研究、比较、审批等反映概貌和
设计意图的图样,称为房屋精步设计图。这种粗步设计图样中的平、立、剖面图常用1:200、
1：400等的比例来绘制。有时也可用1：100的比例绘制。
施工图设计阶段：它的主要任务是为施工服务，即在初步设计的基础上，结合建筑结构，
设备等各工程的相互配合、协调、校核和调整，并把满足工程施工的各项具体要求反映在图
纸中。
技术设计阶段:对于大型的比较复杂的工程也有采用三个设计阶段的，即在两个设计阶
段之间还有一个技术设计阶段，用来*入解决各工种之间的协调等的技术下。
初步设计图和施工图，在图示原理和绘制方法上是一致的,但它们在表达内容的深入和
详尽的程度上却有很大的原则。施工图在图纸的数量上要齐全无缺，在工种上要增添各种设
备的设计图。
一、房屋的组成
建筑物按其使用功能通常可分为：
1．工业建筑（厂房、仓库、动力间等）
2．农业建筑（谷创始、饲养场、拖拉机站等)
3．民用建筑:居住建筑（住宅、宿舍、公寓等）； 公共建筑（学校、旅馆、会堂等)。
各种不同的建筑物，尽管它们在使用要求、空间组成、外型处理、结构型式、构造方式
及规模大小等各自有着种种特点。但构成建筑物的主要部分是由：基础、墙（或柱）楼(地
面)人面、屋顶、楼梯、门、窗等部分组成。此外，一般建筑物尚有台除(坡道）、雨蓬、阳
台、雨水管、明沟（或散水）以及其它各种构配件和装饰等.
二、建筑施工图的内容和用途
房屋施工图由于专业分工的不同，又分为：
1．建筑施工图（简称建施），
2．结构施工图（简称结施).
3．设备施工图(如给排水、取暖通风、电气等，简称设施）.
图纸目录
施工说明书
一套房屋施工图一般应有 : 建筑施工图
结构施工图
设备施工图等组成
4．要求
建筑施工图是在确定工建筑平、立、剖面初步设计的基础上绘制的,不必须满足施工建
造的要求。建筑离工图是表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装
饰以及一些固定设施等必须与结构、设备、施工图取得一致、并互相配合与协调。
5．作用
建筑施工图主要用来作为施工放线，砌筑基础及墙身、铺设楼板、楼梯、屋顶、安装门
窗、室内外装饰以及编制预算和施工组织计划等的依据。
6．内容
建筑施工图一般包括施工总说明(有明包括结构总说明），总平面图、门窗表、建筑平面
图、建筑立面图、建筑剖面图和建筑详图等图纸.
三、建筑施工图的有关规定
建筑施工图除了要符合一般的投影原理，以及视图、剖面和断面等的基本图示方未能外，
为了保证制图质量,提高效率，表达统一和便手识读，我国制订了国家标准《 建筑工程制图》，
在绘图时，应严格遵守国家标准中的规定.
1．比例
建筑物是庞大而复杂的形体，必须采用不同的比例来绘制对于整个建筑物，建筑物的局
部和细部都分别予以缩小画出;特殊细小的线脚有时不缩小,甚至需要放大画出。参见书P8
表1—10中常用比例和可用比例.
2．图线
在房屋图中，为了表明不同的内容，可采用不同线型的宽度的图线来表达。（P7。表1
—7）参见。
绘图时,首先应按照需要绘制的图样的具体情况,选定粗实线的宽度“b”，于是其它线型的宽
度也就随之确定。粗实线的宽度“b"一般与所绘制图形的比例和图形的复杂程度有关.(P63.
表3-1）
3． 位轴线及其编号
建筑施工图中的定位轴线是施工定位，放线的重要依据.凡是承重墙、柱子等主要承重
构件都应画上轴线来确定其位置。
（1）定位轴线
采用细点划线表示，并予编号.宜标注在下方与左侧，横向编号采用阿拉伯数字，从左
向右顺序编写，竖向编号采用大写拉丁字母，自下而上顺序编号。
（2）注意
在两个轴线之间，如需附加分轴线时，则编号可用分数表示；
分母表示前一轴线的编号,分子表示附加轴线的编号(用阿拉伯数写出顺序编写)。
大写拉丁字母I、O、Z三个字母不得用为轴线编号，以免与数字混淆。
4． 寸和标高
尺寸单位：除标高及建筑总平面图以来为单位外，其余一律以毫米为单位。
标高：是标主建筑物高度的一种尺寸形式。
标高符号四种： ＊***＊**
前三种符号用细实线画出，短的横线为需注高度的界线，长的横线之上或之下注写标高
数字,例*＊***
标高符号的三角形为等腰直角三角形，接触短横线的角为900，三角形高约3mm。在同
一图纸上的标高符号应大小相等，对齐画出。
注：用来表明平面图中室内地面的标高,不画短、横线。
总平面图中或底平面图中的室外整平地面标高用符号“▼”，标高数字注写在涂黑
三角形的在上方,例*-—-———-—- ，也可注在左面或上方。黑基角底为直角等腰三角表，
高约3mm。
标高数字以来为单位.单体建筑工程的施工图中注写到小数点＊———--—-三位，在总平面
图中则注写到小数点后二位；在单位建筑工程中：零点标高注写成±0.000；负标高数字前
必须加注“—”，正标高数字前不写“+”，标高数字不到1米时,小数点前应加写“0”。在总
平面图中，标高数字标注形式与上述相同.标高有绝对标高和相对标高两种。
绝对标高
我国把青岛附近某＊的黄海的平均海平面定为绝对标高的零点，其它各地标高都以它为
基础。
相对标高
在建筑的施工图上要注明许多标高，如果全用绝对标高，不但数字繁琐，而且不容易得
出各部分的高差。因此，除总还将有同图外，一般都采用相对标高，即把底层室内主要地坪
标高定为相对标高的零点，并在建筑工程的总说明中说明相对标高和绝对标高的关系。再由
当地会近的水准点（绝对标高）来测定拟建工程的底层地面标高。
5． 字体
同前
6．图例及代号
见附录二～四（P161），其它图例详见《 建筑工程制图标准GBJ1-86》
7．引符号和详图符号
图样中的某一局部或某一构件和构件间的构造如需另见详图，应以裁定引符号裁定引.
即在需要另画详图的部位编上索引符号，并在所画的详图上编上详图符事情，两者必须对应
一致，以便扑克图时查找相互有关的图纸。
索引符号的圆和水平直径均以细实线绘制，圆的直径一般为10mm；
详图符号的圆圈应画成直径为14mm的粗实线圆;
详细规定和编号方法见附录五（P164）。
8．指北针及风向频率玫瑰图
指北针——在底层建筑平面图上，均应画上指北针。单独的指北针，其细实线圆的直径
一般以24mm为宜，指针尾端的宽度，宜为圆直径的1/8.见图3—5所示P69。
风向玫瑰图——在建筑总平面图上，通常应按当地实际情况绘制它向频率玫瑰图。全国
各地主要城市风向玫瑰图见《建筑设计资料集》.（有的总平面图上也有兴画上指北针而不
画风向频率玫瑰图的，见图3—4，P67)
