目录
• 石油、天然气简介 • 石油的形成与分布 • 天然气的形成与分布 • 石油、天然气的运输与储存 • 石油、天然气的安全与环保 • 石油、天然气的发展趋势与未来展望
01
石油、天然气简介
石油、天然气的定义
石油
是一种粘稠的、深褐色液体，被 称为“工业的血液”。
天然气
利用地下岩层或储气井储存， 主要用于天然气。
地面储存
利用储罐或储气库储存，主要 用于石油。
压力储存
利用高压将气体压缩后储存于 储气罐中。
液化储存
将气体液化后储存于低温储罐 中，主要用于天然气。
05
石油、天然气的安全与环 保
石油、天然气的安全
石油、天然气的易燃易爆性
石油和天然气均具有易燃易爆的特性，需要采取严格的安全措施 来防止火灾和爆炸事故的发生。
在处理泄漏时，应保持现场通风良好，将 泄漏气体排出室外，降低空气中泄漏气体 的浓度，避免形成爆炸性混合物。
使用防爆工具
撤离现场
在处理泄漏时，应使用防爆工具，避免产 生火花引起爆炸。
在处理泄漏时，应将人员撤离现场，并设 置警戒线，禁止无关人员进入现场。
06
石油、天然气的发展趋势 与未来展望
石油、天然气的发展趋势
石油、天然气的毒性
石油和天然气中含有多种有毒物质，如硫化氢、一氧化碳等，长期 接触或吸入这些有毒物质会对人体健康造成严重影响。
石油、天然气的腐蚀性
石油和天然气中的酸性物质会对金属管道和设备造成腐蚀，影响设 备使用寿命，甚至引发安全事故。
石油、天然气的环保
01 02
减少温室气体排放
石油和天然气作为化石燃料，在使用过程中会产生大量的二氧化碳等温 室气体，对环境造成影响。应采取措施减少温室气体排放，如使用清洁 能源、提高能源利用效率等。
目录
• 石油、天然气简介 • 石油的形成与分布 • 天然气的形成与分布 • 石油、天然气的运输与储存 • 石油、天然气的安全与环保 • 石油、天然气的发展趋势与未来展望
01
石油、天然气简介
石油、天然气的定义
石油
是一种粘稠的、深褐色液体，被 称为“工业的血液”。
天然气
利用地下岩层或储气井储存， 主要用于天然气。
地面储存
利用储罐或储气库储存，主要 用于石油。
压力储存
利用高压将气体压缩后储存于 储气罐中。
液化储存
将气体液化后储存于低温储罐 中，主要用于天然气。
05
石油、天然气的安全与环 保
石油、天然气的安全
石油、天然气的易燃易爆性
石油和天然气均具有易燃易爆的特性，需要采取严格的安全措施 来防止火灾和爆炸事故的发生。
在处理泄漏时，应保持现场通风良好，将 泄漏气体排出室外，降低空气中泄漏气体 的浓度，避免形成爆炸性混合物。
使用防爆工具
撤离现场
在处理泄漏时，应使用防爆工具，避免产 生火花引起爆炸。
在处理泄漏时，应将人员撤离现场，并设 置警戒线，禁止无关人员进入现场。
06
石油、天然气的发展趋势 与未来展望
石油、天然气的发展趋势
石油、天然气的毒性
石油和天然气中含有多种有毒物质，如硫化氢、一氧化碳等，长期 接触或吸入这些有毒物质会对人体健康造成严重影响。
石油、天然气的腐蚀性
石油和天然气中的酸性物质会对金属管道和设备造成腐蚀，影响设 备使用寿命，甚至引发安全事故。
石油、天然气的环保
01 02
减少温室气体排放
石油和天然气作为化石燃料，在使用过程中会产生大量的二氧化碳等温 室气体，对环境造成影响。应采取措施减少温室气体排放，如使用清洁 能源、提高能源利用效率等。
天然气的高压物性油藏物理ppt课件
在常温常压下气体的状态可以用上式进行计算，因为 在高温低压下（1）气体分子间距大，分子间的作用力可以 忽略不计；（2）气体体积较大，气体分子本身的体积可以 忽略不计。
胆道疾病病人护理化工企业本质安全 理论实 践及方 法内科 护理学 呼吸系 统总论 概论脾 胃病常 见症状 及治疗 经验偏 瘫截瘫 康复训 练手册 偏执性 精神障 碍品管 圈实践
190.67 303.50 370.00 425.39 304.17 373.56 126.11
胆道疾病病人护理化工企业本质安全 理论实 践及方 法内科 护理学 呼吸系 统总论 概论脾 胃病常 见症状 及治疗 经验偏 瘫截瘫 康复训 练手册 偏执性 精神障 碍品管 圈实践
天然气视临界参数的计算方法:
天然气的分类
胆道疾病病人护理化工企业本质安全 理论实 践及方 法内科 护理学 呼吸系 统总论 概论脾 胃病常 见症状 及治疗 经验偏 瘫截瘫 康复训 练手册 偏执性 精神障 碍品管 圈实践
天然气的分类
胆道疾病病人护理化工企业本质安全 理论实 践及方 法内科 护理学 呼吸系 统总论 概论脾 胃病常 见症状 及治疗 经验偏 瘫截瘫 康复训 练手册 偏执性 精神障 碍品管 圈实践
天然气的分类
胆道疾病病人护理化工企业本质安全 理论实 践及方 法内科 护理学 呼吸系 统总论 概论脾 胃病常 见症状 及治疗 经验偏 瘫截瘫 康复训 练手册 偏执性 精神障 碍品管 圈实践
三 天然气的视分子量和比重
天然气的视分子量 M
0℃，760毫米汞柱，体积为22.4米3（升）的天然气所具有的重量定义为该
二.天然气的组成和分类
化学成分: 烷烃:甲烷~戊烷(C1~C5) 非烃类气体: CO2,N2,H2S,H2O 稀有气体:氦气,氖气 有毒硫化物:硫醇,硫醚等
胆道疾病病人护理化工企业本质安全 理论实 践及方 法内科 护理学 呼吸系 统总论 概论脾 胃病常 见症状 及治疗 经验偏 瘫截瘫 康复训 练手册 偏执性 精神障 碍品管 圈实践
190.67 303.50 370.00 425.39 304.17 373.56 126.11
胆道疾病病人护理化工企业本质安全 理论实 践及方 法内科 护理学 呼吸系 统总论 概论脾 胃病常 见症状 及治疗 经验偏 瘫截瘫 康复训 练手册 偏执性 精神障 碍品管 圈实践
天然气视临界参数的计算方法:
天然气的分类
胆道疾病病人护理化工企业本质安全 理论实 践及方 法内科 护理学 呼吸系 统总论 概论脾 胃病常 见症状 及治疗 经验偏 瘫截瘫 康复训 练手册 偏执性 精神障 碍品管 圈实践
天然气的分类
胆道疾病病人护理化工企业本质安全 理论实 践及方 法内科 护理学 呼吸系 统总论 概论脾 胃病常 见症状 及治疗 经验偏 瘫截瘫 康复训 练手册 偏执性 精神障 碍品管 圈实践
天然气的分类
胆道疾病病人护理化工企业本质安全 理论实 践及方 法内科 护理学 呼吸系 统总论 概论脾 胃病常 见症状 及治疗 经验偏 瘫截瘫 康复训 练手册 偏执性 精神障 碍品管 圈实践
三 天然气的视分子量和比重
天然气的视分子量 M
0℃，760毫米汞柱，体积为22.4米3（升）的天然气所具有的重量定义为该
二.天然气的组成和分类
化学成分: 烷烃:甲烷~戊烷(C1~C5) 非烃类气体: CO2,N2,H2S,H2O 稀有气体:氦气,氖气 有毒硫化物:硫醇,硫醚等
石油、天然气开采PPT课件
• 从30年代末到50年代末，以建立油田开发的理论体系为标志。 • 普遍采用人工增补油藏能量的注水开采、注气技术，使石油的最终采收率提高到30
％
• 后期（三次采油）
• EOR（Enhance Oil Recovery)新技术，如热力驱法、混相驱法、化学驱法等。 • 50%左右
第43页/共54页
第44页/共54页
油管
封隔器
第34页/共54页
连接地面管线 准备产油
第35页/共54页
气 地面的生产设备——油、水、气分离
分离器
油
水
第36页/共54页
提炼、存储、运输， 输入市场
天然气
油气分离器
石油 水
炼油厂
第37页/共54页
储油罐
消费 燃料驱动 房屋供暖
第38页/共54页
第39页/共54页
石油、天然气开采
1. 石油天然气简介 2. 资源分布状况 3. 勘探开采过程 4. 开采方法
第40页/共54页
4. 油气开采方法
• 自喷采油法 • 人工举升采油法
• 注水 • 注气 • 化学试剂 • 混相驱动
第41页/共54页
4. 油气开采方法
实施手段： 1、通过压入沸水或高温水蒸汽，甚至通过燃烧部分地下的石油 2、压入氮气 3、压入二氧化碳来降低石油的黏度 4、压入轻汽油来降低石油的黏度 5、压入能够将油从岩石中分解出来的有机物的水溶液 6、压入改善油与水之间的表面张力的物质（清洁剂）的水溶液
2、天然气化工工业
天然气是制造氮肥的最佳原料，具有投资少、成本低、污 染少等特点。天然气占氮肥生产原料的比重，世界平均为 80%左右
3、城市燃气事业，特别是居民生活用燃气
随着人民生活水平的提高及环保意识的增强，大部分城市 对天然气的需求明显增加。天然气作为民用燃料的经济效 益也大于工业燃料。
％
• 后期（三次采油）
• EOR（Enhance Oil Recovery)新技术，如热力驱法、混相驱法、化学驱法等。 • 50%左右
第43页/共54页
第44页/共54页
油管
封隔器
第34页/共54页
连接地面管线 准备产油
第35页/共54页
气 地面的生产设备——油、水、气分离
分离器
油
水
第36页/共54页
提炼、存储、运输， 输入市场
天然气
油气分离器
石油 水
炼油厂
第37页/共54页
储油罐
消费 燃料驱动 房屋供暖
第38页/共54页
第39页/共54页
石油、天然气开采
1. 石油天然气简介 2. 资源分布状况 3. 勘探开采过程 4. 开采方法
第40页/共54页
4. 油气开采方法
• 自喷采油法 • 人工举升采油法
• 注水 • 注气 • 化学试剂 • 混相驱动
第41页/共54页
4. 油气开采方法
实施手段： 1、通过压入沸水或高温水蒸汽，甚至通过燃烧部分地下的石油 2、压入氮气 3、压入二氧化碳来降低石油的黏度 4、压入轻汽油来降低石油的黏度 5、压入能够将油从岩石中分解出来的有机物的水溶液 6、压入改善油与水之间的表面张力的物质（清洁剂）的水溶液
2、天然气化工工业
天然气是制造氮肥的最佳原料，具有投资少、成本低、污 染少等特点。天然气占氮肥生产原料的比重，世界平均为 80%左右
3、城市燃气事业，特别是居民生活用燃气
随着人民生活水平的提高及环保意识的增强，大部分城市 对天然气的需求明显增加。天然气作为民用燃料的经济效 益也大于工业燃料。
石油地质学第二章石油天然气成因
Ⅲ型干酪根：源于富木质素和碳水化合物的高等陆源植 物碎屑形成的，H/C低，O/C高，多环芳香烃结构为主， 生油潜力小，天然气的主要母质。典型腐殖质类型 （humic）。最大转化率 30％。
Ⅱ型干酪根
Ⅲ型干酪根
我国陆相盆地统计 (王铁冠)： Ⅰ型干酪根占22.9%， Ⅱ型干酪根占 48.5%，Ⅲ型干酪根占28.6%。
B.大陆环境
湖泊（lacustrine）中，深水湖相--半深水湖相是陆相盆地中油气生成最
有利的地区。特别是近海深水湖盆更是最有利的生油坳陷。 1 汇聚周围河流带来的大量有机质，增加湖泊营养和有机质数量；
2 有一定深度的稳定水体，提供水生生物繁殖发育条件（浮游生物和藻类 繁盛）。 如我国陆相沉积盆地：准噶尔盆地（晚二叠世）、陕甘宁盆地（晚三叠 世）、松辽盆地（早白垩世）、渤海湾盆地（早第三纪）、柴达木盆地 （早第三纪） 四、古气候条件 温暖潮湿的气候有利于生物繁殖和发育，是油气生成的有利外界条件之一。
石油地质学
第二章
10
滞水盆地 (湖泊)
密度分层
乏氧的底水
石油地质学
第二章
11
浅障壁盆地 (水深>~200m)
表层水流入或流出
乏氧的水 密度分层
石油地质学
第二章
12
沉积速度与有机质含量的关系
石油地质学
第二章
13
第二节
生成油气的原始物质
（三）影响沉积物有机质丰度的主要因素
• 生物产率 控制因素包括: 营养供给、光照强度、温度、掠食生物、 水化学性质等。
第二章
问题：
现代油气成因理论
1.油气成因学派？
2.何谓沉积有机质？其数量主要取决于哪些因素？ 3.何谓干酪根？如何对干酪根进行分类？生烃潜力如何？
Ⅱ型干酪根
Ⅲ型干酪根
我国陆相盆地统计 (王铁冠)： Ⅰ型干酪根占22.9%， Ⅱ型干酪根占 48.5%，Ⅲ型干酪根占28.6%。
B.大陆环境
湖泊（lacustrine）中，深水湖相--半深水湖相是陆相盆地中油气生成最
有利的地区。特别是近海深水湖盆更是最有利的生油坳陷。 1 汇聚周围河流带来的大量有机质，增加湖泊营养和有机质数量；
2 有一定深度的稳定水体，提供水生生物繁殖发育条件（浮游生物和藻类 繁盛）。 如我国陆相沉积盆地：准噶尔盆地（晚二叠世）、陕甘宁盆地（晚三叠 世）、松辽盆地（早白垩世）、渤海湾盆地（早第三纪）、柴达木盆地 （早第三纪） 四、古气候条件 温暖潮湿的气候有利于生物繁殖和发育，是油气生成的有利外界条件之一。
石油地质学
第二章
10
滞水盆地 (湖泊)
密度分层
乏氧的底水
石油地质学
第二章
11
浅障壁盆地 (水深>~200m)
表层水流入或流出
乏氧的水 密度分层
石油地质学
第二章
12
沉积速度与有机质含量的关系
石油地质学
第二章
13
第二节
生成油气的原始物质
（三）影响沉积物有机质丰度的主要因素
• 生物产率 控制因素包括: 营养供给、光照强度、温度、掠食生物、 水化学性质等。
第二章

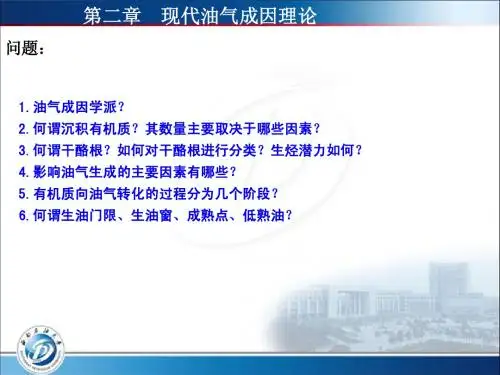

问题：
现代油气成因理论
1.油气成因学派？
2.何谓沉积有机质？其数量主要取决于哪些因素？ 3.何谓干酪根？如何对干酪根进行分类？生烃潜力如何？
石油地质学(第五章石油和天然气的聚集)
第一节 圈闭与油气藏的基本概念
第 2.油（气）藏高度 五 2.油（气）藏高度 章 油藏高度 ： 油藏最高点与油水界面 石 油 和 天 然 气 油气藏高度=气顶高度+ 含油高度 的 (气)面积 含油( 聚 3. 含油 集 • 含油面积： 含油外边缘 所圈定的 含油面积：含油外边缘 含油外边缘所圈定的
所圈定的封闭区面积。
石 油 和 天 然 气 的 聚 集
•
•
背斜圈闭的溢出点、闭合高度和闭合面积示意图
第一节 圈闭与油气藏的基本概念
第 对于断层圈闭，闭合面积按断层线与储集层顶面等高线构 五 成的闭合面积。 章 同样对于不整合面、地层尖灭带与储集层顶面等高线相交
构成的闭合区面积。
石 油 和 天 然 气 的 聚 集
第 五 二、圈闭的度量 章 石 油 和 天 然 气 的 聚 集
第一节 圈闭与油气藏的基本概念
（spill point）： 油气充满圈闭后最先开始向 1．溢出点 溢出点（ ）：油气充满圈闭后最先开始向 外溢出的点。
பைடு நூலகம்
第一节 圈闭与油气藏的基本概念
第 五 二、圈闭的度量 章 2．闭合面积（closure area）：通过溢出点的构造等高线
第 二、圈闭的度量 五 4．有效孔隙度和储集层的有效厚度 章 石 油 和 天 然 气 的 聚 集
有效孔隙度主要根据岩心的实验室测定、测井解释资 料统计分析求得，作出圈闭范围内的等值线图。
储集层的有效厚度根据有效储集层的岩性、电性、物 性下限标准求得。 （最大聚集油气体积） 、圈闭的最大有效容积（ 5、圈闭的最大有效容积 V=F×H×φ • 3 V —有效容积，m ； F —闭合面积，m2； H —储集层的有效厚度，m； φ —储层有效孔隙度，%。 •
