FP系列用户手册
映美FP-5800K针式打印机使用设置手册
简易安装打印纸
本打印机的纸张安装设计使您能够轻松自如的操作 安装打印纸 节省您的时间 快速的
自动进/退纸功能
OCR-A
OCR-B 等字型可使您打印出来的文件清晰美观
在线宏指令集
可将您喜欢的打印机初始设定值存于宏命令内 打印机存储体中回存其设定 并允许您从
增强的汉字字库
符合 2000 年 3 月 17 号发布的国家标准 GB18030-2000 交换用汉字编码字符集 基本集的扩充 信息
3
第二章 准备工作
单页纸由打印机前方输入并自动进纸 机前端 而且打印机会自动把 前出纸操作 只要按下进 纸张精确定位于打印起始位置 打印完毕后,纸张会自动送回打印 连续纸打印功能可以实现连续纸的后进 以满足您的需要 端送出以便撕纸 连续打印纸可以安装在拖纸器上
纸/退纸键就可将纸自动送至打印位置 打印完毕后 纸张再由前
3-1 调整打印头
调整纸张厚度 不论装单页纸或连续纸 您必须先调整打印机右侧的纸张厚 度调节杆 如果您要打印较厚的纸张 请您调整纸张厚度调节杆 于标准设定位置 调节杆会使打印头抬高至适合于纸张的厚度 提供纸张更大的空间 您必须设定合适的纸张厚度调整 以达到良好的打印品质及 使打印头的寿命更长 您必须上下移动如图 3-1 所示的纸张厚度 调节杆来设定刻度 外壳上的刻度 #1 为标准纸张刻度 大部分 单页的纸张都以此为标准 表 3-1 为其它纸张设定标准表 表 3-1 纸张厚度设定表 纸 张 厚 度 调 节 杆 复印张数 包括原稿 纸张厚度 mm 位置 1 2 3 4 5

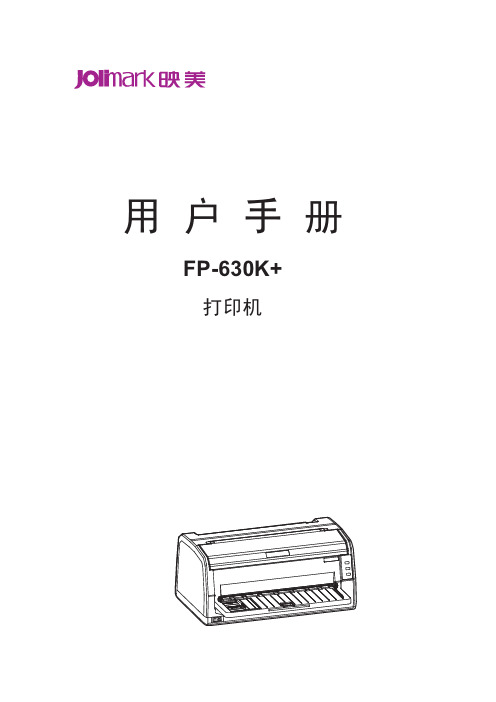

FP-630K+用户使用手册
FP-630K+声明关于商标各公司名称、产品名称是各个公司的注册商标或者商品名称。
Jolimark、映美是新会江裕信息产业有限公司的注册商标。
EPSON、ESC/PK2是Seiko Epson Corporation的注册商标。
OKI、OKI 5530SC是OKI Data Corporation的注册商标。
Windows是Microsoft Corporation的注册商标。
产品中有毒有害物质或元素的名称及含量有毒有害物质或元素部件名称铅 （Pb ） 汞 （Hg ） 镉 （Cd ） 六价铬 （Cr （VI ））多溴联苯（PBB ）多溴二苯醚（PBDE ）塑料部件 ○ ○ ○ ○ ○ ○ 金属部件 × ○ ○ ○ ○ ○ 电源板 × ○ ○ ○ ○ ○ 主板 × ○ ○ ○ ○ ○ 色带盒○○○○○○○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006标准规定的限量要求以下。
×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006标准规定的限量要求。
×的技术原因：以下情况之一，电子元器件的玻璃中含铅或者快削钢中含有0.35wt%以下的铅，或者铜合金中含有4wt%以下的铅，或者铝中含有0.4wt%以下的铅。
环保期限标识的说明：在中华人民共和国境内销售的电子信息产品必须标识此标志，标志内的数字代表在正常的使用状态下的产品的环保使用期限。
本用户手册的说明标记使打印机正常工作所需的注意事项和限制等。
为了避免错误操作，请务必阅读。
使用打印机时可带来方便和具有参考价值的事项。
警示操作时的重要事项，忽视时可能会导致生命危险或重大人身事故。
提示操作时的注意事项，忽视时可能会导致受伤。
安全指导请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。
未经授权的操作会导致错误或意外。
制造商对因错误操作而导致打印机出现的任何问题均不负责。
FP-630K+用户手册
FP-630K+声明关于商标各公司名称、产品名称是各个公司的注册商标或者商品名称。
Jolimark、映美是新会江裕信息产业有限公司的注册商标。
EPSON、ESC/PK2是Seiko Epson Corporation的注册商标。
OKI、OKI 5530SC是OKI Data Corporation的注册商标。
Windows是Microsoft Corporation的注册商标。
产品中有毒有害物质或元素的名称及含量有毒有害物质或元素部件名称铅 （Pb ） 汞 （Hg ） 镉 （Cd ） 六价铬 （Cr （VI ））多溴联苯（PBB ）多溴二苯醚（PBDE ）塑料部件 ○ ○ ○ ○ ○ ○ 金属部件 × ○ ○ ○ ○ ○ 电源板 × ○ ○ ○ ○ ○ 主板 × ○ ○ ○ ○ ○ 色带盒○○○○○○○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006标准规定的限量要求以下。
×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006标准规定的限量要求。
×的技术原因：以下情况之一，电子元器件的玻璃中含铅或者快削钢中含有0.35wt%以下的铅，或者铜合金中含有4wt%以下的铅，或者铝中含有0.4wt%以下的铅。
环保期限标识的说明：在中华人民共和国境内销售的电子信息产品必须标识此标志，标志内的数字代表在正常的使用状态下的产品的环保使用期限。
本用户手册的说明标记使打印机正常工作所需的注意事项和限制等。
为了避免错误操作，请务必阅读。
使用打印机时可带来方便和具有参考价值的事项。
警示操作时的重要事项，忽视时可能会导致生命危险或重大人身事故。
提示操作时的注意事项，忽视时可能会导致受伤。
安全指导请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。
未经授权的操作会导致错误或意外。
制造商对因错误操作而导致打印机出现的任何问题均不负责。
Jolimark 映美 FP-5800K 说明书
82列平推票据打印机税控发票专用型制造商新会江裕信息产业有限公司尊敬的用户您好在安装和使用本打印机之前请您先阅读用户手册这本手册可以帮助您正确和有效的使用FP-5800K打印机安全指导重要安全指导请阅读以下指导并保存好以备将来参考请遵照打印机上所有的提醒和指导不要把打印机放在不稳定表面上或接近辐射和热源把打印机放在平面上如有倾斜打印机将不能正常工作不要堵上或盖住插孔开口不要将物品插入开口只能使用打印机标签上注明的电源类型把所有的设备连接到坚固的电源插座上并确保电源插座的地线必须连接大地且插座应避免与复印机或空调机等经常开关的设备在同一电路中不要使用已破坏或磨损的电缆如果该打印机需使用加长电缆请注意插在加长电缆上的设备的总安培数不可超过电缆的额定安培数并且所有插在墙上插座上的所有设备的总安培数不要超过墙中插座的额定安培数在清洁打印机之前要拔下电源插头用一块湿布清洁打印机不要将液体溅到打印机上除非手册中已有措施请不要自行检修打印机出现以下情况时请拔下插头并由专业人员维修电缆线或插头损坏液体物质溅入打印机内打印机被摔或机壳被损坏打印机不能正常工作或特性有明显的改变只能调整本手册中提到的控制目录第一章产品特点 (1)第二章准备工作 (4)2-1打印机拆封 (4)2-2查核零件 (5)2-3安装打印机 (6)2-4连接打印机 (6)2-5连接电源 (8)2-6更换色带 (9)第三章装纸程序 (12)3-1调整打印头 (12)3-2使用单页纸 (13)3-3使用连续纸 (15)3-4安装连续纸 (16)3-5撕连续纸 (18)第四章控制面板 (19)4-1控制面板开关和指示灯 (19)4-2控制面板基本操作方法 (19)4-3调整纸张打印起始位置 (20)4-4调整撕纸位置 (21)4-5改变打印机设定 (21)4-6 VuePrint系统功能 (29)4-7使用打印机测试功能 (31)i附录A 打印机维护 (33)A-1清理打印机 (33)A-2控制面板上错误指示灯号 (34)附录B 规格参数 (37)附录C 命令汇编 (39)附录D常见故障及处理方法 (45)附录E 打印机安全工作区 (46)本用户手册版权归江裕集团所有如有更改恕不另行通知ii第一章产品特点首先感谢您购买Jolimark FP-5800K打印机FP-5800K是能够符合企业或办公室使用的24针高品质宽行平推式打印机您可以用来打印电脑处理的财务资料或您自己所需的事项宽行平推式进纸机构创新的宽行平推式打印机可使纸张的送入平稳不会扭曲变形专门设计的拖纸器可以让您放心自由的连续打印所以一些特殊文件可以平顺印出而不会发生卡纸现象如多张报表多张发票信封名信片标签纸等等简易安装打印纸本打印机的纸张安装设计使您能够轻松自如的操作快速的安装打印纸节省您的时间自动进/退纸功能单页纸由打印机前方输入并自动进纸而且打印机会自动把纸张精确定位于打印起始位置打印完毕后,纸张会自动送回打印机前端连续纸打印功能可以实现连续纸的后进前出纸操作以满足您的需要连续打印纸可以安装在拖纸器上只要按下进纸/退纸键就可将纸自动送至打印位置打印完毕后纸张再由前端送出以便撕纸撕纸功能此功能使连续纸自动送到打印机盖子旁的撕纸位置以利于打印完毕后对准撕纸线实现精确撕纸1退纸功能此功能允许使用者通过控制面板上的简单功能操作键即可将单页/连续纸退出打印机自动选择数据传输接口界面功能FP-5800K 装备有并行口Centronics 和串行口RS-232C 两种数据传输连接口只要电脑主机送出数据打印机立即自动检测数据的传输类型选择与电脑主机相兼容的数据传输接口界面高打印品质使用24针点阵打印头LQ 信函品质的打印模式可实现每秒66个ASCII 码字符66cps 打印速度下的高打印品质高图象解析度最高360dpi 水平360dpi 垂直的解析度图象清晰增强控制面板可以由控制面板的简单功能操作键来了解打印的状况和打印机的功能不会再因DIP 开关的设定而伤脑筋我们现在所选择的设定参数都将列入我们的VuePrint 系统手册中见第四章产品兼容性命令兼容OKI5330和Epson LQ-1600K 两种市场通用的产品大容量数据缓冲区68KB 的大容量数据缓冲区将最低限度占用您电脑主机的时间允许您的电脑主机很快释放正在打印的缓冲区给其它工作信函品质的字型RomanSans SerifCourier Prestige Script OCR-A2OCR-B等字型可使您打印出来的文件清晰美观在线宏指令集可将您喜欢的打印机初始设定值存于宏命令内并允许您从打印机存储体中回存其设定增强的汉字字库符合2000年3月17号发布的国家标准GB18030-2000信息交换用汉字编码字符集基本集的扩充3第二章 准备工作2-1打印机拆封请核对图2-1所示包装清单如有任何东西遗失请联络经销商注意事项打开打印机的所有包装, 拆开打印机包装盒时, 请检查有无损坏若发现损坏请及时通知经销商处理请保留全部的运输和包装材料以便将来再搬运时使用打印机托纸板电源线调纸旋钮用户手册 色带盒图2-1包装箱内包装清单42-2查核零件图2-2和2-3标示FP-5800K打印机的主要部份打印机盖单页/连续进纸选择杆控制面板导纸板托纸板图2-2打印机主要部分前视图单页连续进纸选择杆拖纸器电源插头图2-3打印机主要部分后视图2-3安装打印机1安装打印机前请先参考下列原则1请将宽行打印机放在平坦的表面上2宽行打印机应当在办公室正常的湿度范围内使用放置在避免温差变化的位置请勿将打印机安放在下列地方高热阳光直射打印机的位置激烈震动区域潮湿处灰尘太多的地方布满油污或金属粉尘处容易着水处2安装导纸板和调纸旋钮1安装导纸板两手握住导纸板两端先将导纸板前端两侧两个卡槽对准上壳前内侧两柱位水平前推再向下压紧使其与字辊平台在同一平面上见第33页图A-1拆卸导纸板时两手抓住导纸板两侧拇指压住字辊平台或上壳斜面将导纸板向上抬起后才能退出2安装调纸旋钮需先将调纸旋钮插入上壳左侧的孔内稍微转动旋钮使其对准里面的齿轮套后向里稍用力压入因为拆调纸旋钮时会连齿轮套一块儿拔出所以重新安装时需连齿轮套一并装入安装位置可参见第5页图2-22-4连接打印机打印机并/串行口插座如下图所示警告请确定在您连接打印机时电脑主机和打印机电源都已关断使用并行口下面插座并行口图2-4并行口插座使用串行口上面插座串行口图2-5串行口插座2-5连接电源连接电源(交流220~240V50-60Hz 0.9A) 把电源线已提供插入打印机后面的电源插座 检查电源开关位于打印机正面左方在关断状态才能将电源线插入电源插座图2-6连接电源线到打印机电源开关操作方式 按下标志I 方向打印机即打开按下标志O 方向打印机即关断关断图2-7电源开关操作方式2-6更换色带1关断电源开关2由打印机盖子下方手指位向上掀开即可打开打印机盖子如图2-8图2-8打开打印机盖子3将前导纸器压纸杆向上拉起将其置于打印机前上方(如图2-9所示)图2-9向上拉起前导纸器压纸杆4如果打印头未置于中间部位请手动移至字车导轴中部5拿住色带盒圆状旋柄朝向自己并旋紧色带盒6用双手将色带盒轻轻置入打印机中如图2-10请注意下列事项将新色带江裕原装色带朝箭头方向旋转旋钮使色带拉紧这样使得装配更容易将色带盒放入打印机内对准并稍用力下压到位保证塑料小钩的确已压入槽内将色带平推到打印头和色带导轨之间同时旋紧色带以使色带很好地到位把打印头从一头滑到另一头返复几次以检验安装是否无误检查色带是否绞在一起如色带发生皱折或扭曲必须进行调整使其正常色带发白变皱或破裂时应及时更换以保护打印头针色带和纸张都装好后才能进行打印操作以保护打印头图2-10安装色带7.旋紧色带来回移动打印头确定色带已位于色带导引器与打印头之间8.色带安装好后请放下前导纸器压纸杆及打印机盖子如下图第三章装纸程序注意事项打印机不宜长时间连续工作以提高打印头的寿命打印纸的规格不同也应相应调节打印头与字辊的距离以保护打印头并使打印更清晰3-1调整打印头调整纸张厚度不论装单页纸或连续纸您必须先调整打印机右侧的纸张厚度调节杆如果您要打印较厚的纸张请您调整纸张厚度调节杆于标准设定位置调节杆会使打印头抬高至适合于纸张的厚度提供纸张更大的空间您必须设定合适的纸张厚度调整以达到良好的打印品质及使打印头的寿命更长您必须上下移动如图3-1所示的纸张厚度调节杆来设定刻度外壳上的刻度#1为标准纸张刻度大部分单页的纸张都以此为标准表3-1为其它纸张设定标准表表3-1 纸张厚度设定表纸张厚度调节杆复印张数包括原稿纸张厚度mm位置1标准位置1或2 0.06-0.122 3或4 0.18-0.243 5 0.304 6 0.365 7 0.45注意 1.当复印张数为25时选用拷贝打印1方式黄灯亮2.当复印张数为6或7时选用拷贝打印2方式黄灯闪烁参见第四章控制面板说明图3-1设定纸张厚度调节杆3-2使用单页纸安装单页纸 打开打印机电源 设定单页/连续进纸选择杆于单页打印方式状态如图3-2确保单页纸符号对准上壳的标志图3-2控制单页/连续进纸选择杆根据打印机盖子左边的标示控制单页纸位置挡纸板A4和信纸的有效打印起始位置如图3-3标示在机盖左下方0位置图3-3调整单页纸如图3-4将纸张平顺的置于托纸板之上调整左右挡纸板使其紧贴纸张左右边缘这将能保证纸张顺畅进入而不致歪斜注意事项使用进纸/退纸键即可使纸张自动进入打印位置第四章关于改变打印机设定段落会详细介绍如何操作VuePrint 系统设定功能图3-4安装单页纸如下图3-3使用连续纸连续纸应固定在打印机的拖纸器上拖纸器将连续纸由后往前送出图3-5连续纸出纸方向3-4安装连续纸1打开电源2把选择杆转到连续纸符号对准上壳的标志图3-63打开左边拖纸器控制锁将左拖纸器移至左边适当位置拖纸器移至最左时打印起始位置距纸定位孔中心约2.0cm并将其锁定4打开右边拖纸器控制锁使其可以自由移动将右拖纸器拖动到适当位置如图3-7/3-8图3-7将连续纸安装在拖纸器上注意事项请将连续纸的顶端对齐拖纸器的边缘这将能保证您的打印质量拖纸器纸面图3-8安装连续纸于拖纸器齿轮上5打开左右拖纸器盖把连续纸最前面的4个孔穿入左右拖纸齿形带再关合拖纸器盖6移动右拖纸器把纸拉平再关闭右拖纸器控制锁将其锁定 如图3-9图3-9调整拖纸器位置7如果纸张发生皱折或不平顺请调整右边拖纸器于适当位置这将能使您的打印质量更佳3-5撕连续纸撕连续纸前请确定纸张已达撕纸位置如果没有请按进纸/退纸健纸张可沿打印机盖子边界切纸边撕开如图3-10如果纸张不够靠近盖子边缘请调整撕纸位置参考第四章控制面板图3-10撕连续纸第四章 控制面板4-1控制面板开关与指示灯控制面板包含四个开关和三个指示灯如图4-1电源/联机退纸/进纸换行/换页拷贝打印拷贝打印图4-1打印机控制面板指示灯意义如下表 表4-1控制面板上的指示灯 指示灯 开关电源橙色打印机电源打开时 打印机电源关断时 联机绿色打印机与主机联机时打印机不与主机联机时拷贝模式 黄色选择拷贝模式一黄灯亮选择拷贝模式二黄灯闪烁参照12页关闭拷贝模式 4-2操作控制面板的基本方法您可使用控制面板上四个键来操作打印机联机使用联机键可以设置联机/脱机状态进纸/退纸在脱机状态下可用该键控制走纸对单页纸按下该键就进纸到打印位置再按一下该键就退纸对连续纸第一次按下时纸张就进至打印位置第二次按下时纸张至撕纸位置第三次按下时纸张退回安装位置换行/换页在脱机状态下按下换行/换页键使单页/连续纸前进一行当纸张于撕纸位置时按住此键则纸张将前进一页即换至下一张纸拷贝模式不论联机或脱机重复按下拷贝模式转换键黄色指示灯亮表示拷贝模式一黄色指示闪烁表示拷贝模式二黄色指示灯不亮时为一般模式4-3调整纸张打印的起始位置纸张打印的起始位置设定决定于纸张边缘与开始打印第一行字间的距离于联机状态下按住换行/换页键约三秒种打印机处于调整纸张打印起始位置的模式此时打印机上之联机指示灯与电源灯为闪烁状态注意事项通常纸张上边界设定是由程序来控制无论如何当您的打印机处于脱机状态下时它是参考已设定好的上边界模式每当您装纸时不应该再去更改它的设定使用进纸/退纸与换行/换页键来改变首页位置设定的方式进纸/退纸每次前进的大小为1/60英寸最大可移动60/60英寸最小为0/60英寸换行/换页每次倒退的大小为1/60英寸最大可移动10/60英寸最小为0/60英寸当按下联机键电源指示灯和联机指示灯将闪烁两次且同时发出哔哔声则可退出调整纸张打印起始位置模式而此时更改后的模式已被储存4-4调整撕纸位置撕纸功能的设定主要是让连续打印的报表纸到达容易撕纸的位置便于让使用者容易将打印纸撕开在联机模式下按下进纸/退纸键和换行/换页键约三秒钟则进入调整撕纸位置设定模式使用进纸/退纸与换行/退页键来调整撕纸位置的设定进纸/退纸每次前进的大小为1/60英寸最大可移动15/60英寸最小为0/60英寸换行/换页每次倒退的大小为1/60英寸最大可移动15/60英寸最小为0/60英寸当按下联机键电源指示灯和联机指示灯将闪烁两次且同时发出哔哔声则可退出调整撕纸位置设定模式而此时更改后的模式已被储存4-5改变打印机设定打印机的出厂设定是为一般使用者设置的可以满足普通用户的需求您可能必须使用不同语言的字型或可能喜欢用不同的打印格式请使用VuePrint系统设定菜单来改变您的参数VuePrint系统设定有很多功能菜单将列出全部所有可能的设定您可以在菜单内更改您想要的设定或只是选择跳至下一个设定参数注意事项您可以只修改需要更改的部份而不必修改部分让其保留当您再次使用时打印机已使用新的设定进入VuePrint系统设定菜单1将打印机设置为联机状态2按住进纸/退纸键约3秒钟电源指示灯和联机指示灯同时闪烁两次表示已进入设定状态首先打印出标题和第一个菜单如图4-2有下划线的设定项是当前的缺省设定打印头就停留在当前缺省设定项上方3按联机键进入下一个设定菜单每按一次打印下一个菜单4按下进纸/退纸键挑选菜单中的设定项每按一次打印头就移动到新的设定位置Jolimark FP-5800K命令集设计菜单系统使用进纸/退纸键使打印头停在选项位置使用换行/换页键存储新的设定并转下一个菜单使用联机键转下一个菜单而不保存新的设定新设定项将被打印填充安装1语言5.按下换行/换页键储存系统设定菜单的新设定值被选择的系统菜单会加深该标示颜色如图4-3Jolimark FP-5800K命令集设计菜单系统使用进纸/退纸键使打印头停在选项位置使用换行/换页键存储新的设定并转下一个菜单使用联机键转下一个菜单而不保存新的设定是当前设定新设定项将被打印填充语言仿真打印模式打印字体字库汉字字库常规高速汉字间距图4-3系统设定菜单的打印示例246关断打印机电源重新开机后新的设定才能起作用新设定值会储存于系统设定菜单中用菜单进行设定时操作面板各按键功能如下联机直接跳到下一个菜单进纸/退纸把打印头移动到要选择的设定项换行/换页储存当前选择的设定项VuePrint 系统设定参数示例打印机在联机状态先按下进纸/退纸键约3秒再重复按下联机键直到最后一个菜单打印出为止带有下划线的选项为出厂设定值选择以中英文模式打印出VuePrint 系统设定菜单如图 4-4图4-5所示VuePrint 初始设定值先按住进纸/退纸键和换行/换页键再打开电源有下划线的选项为出厂设定值选择以中英文模式打印出VuePrint系统设定菜单如图4-6图4-7所示Jolimark FP-5800K命令集设计菜单系统使用进纸/退纸键使打印头停在选项位置使用换行/换页键存储新的设定并转下一个菜单使用联机键转下一个菜单而不保存新的设定是当前设定新设定项将被打印填充语言仿真打印模式打印字体字库汉字字库间距字库锁定纸张设定行距页长跳过页缝打印方式字符方式图形方式字符模式零号加斜体字符设定国际字符设定安装2用户自定义字符静音方式自动回车自动换行切纸功能纸插入等待时间倾斜测定倾斜水平缺纸传感器串行接口波特率奇偶校验数据位数停止位数协议图4-4打印VuePrint系统设定菜单中文Jolimark FP-5800KVuePrint TM MENU SYSTEMUse the PARK/LOAD key to point the print head to the desired setting.Use the LF/FF key to store the new setting and go to the next menu.FILLED.INSTALL1LANGUAGEEMULATIONCHAR.MODEPRINT STYLEPRINT STYLEFONTCHINA FONTPITCHFONT LOCKPAGE LAYOUTLINE SPACINGFORM LENGTHPAGE SKIPPRINT MODETEXT DIRGRAPHIC DIRCHARACTERSLASH ZEROCHARACTER SETINTL CHAR SETINSTALL2DOWNLOADQUIET MODEAUTO CRAUTOLF OFFTEAR OFFLOADINSKEW DETECTIONSKEW LEVELPE SENSORSERIAL 1/FBAUD RATEPARITYDATE BITSTOP BITPROTOCOLTo activate the newly stored settings, power the printer OFF, then ON again图4-5打印VuePrint系统设定菜单英文出厂设定报告出厂设定值项被填充安装1语言仿真打印模式汉字打印字体字库OCR-B OCR-A 汉字字库常规高速汉字间距 10CPI字库锁定关开纸张设定行距页长A4跳过页缝关打印方式字符方式图形方式单向字符模式零号加斜体字符设定国际字符设定安装2用户自定义字符 RAM静音方式自动回车自动换行关切纸功能0.5秒纸插入等待时间 1.0秒倾斜测定关倾斜水平003缺纸传感器开串行接口波特率奇偶校验 NONE数据位数 8位停止位数协议DTR图4-6打印VuePrint系统设定菜单中文Default Setting ReportDefault Settings are FILLED.INSTALL1LANGUAGE ENGLISHEMULATION EPSONCHAR.MODE CHINAPRINT STYLEFONTCHINA FONT NORMALPITCH 10CPIFONT LOCK OFFPAGE LAYOUTLINE SPACING 6LPIFORM LENGTH A4PAGE SKIP OFFPRINT MODETEXT DIR BI-DIRGRAPHIC DIR UNI-DIPCHARACTERSLASH ZERO OFFCHARACTER SET ITALICSINTL CHAR SETINSTALL2DOWNLOAD RAMQUIET MODE OFFAUTO CR ONAUTO LF OFFTEAR OFF 0.5SEC.LOADIN 1.0SEC.SKEW DETECTION OFFSKEW LEVELPE SENSOR ONSERIAL 1/FBAUD RATE 9600BPSPARITYNONEDATE BIT 8BITSTOP BIT 1BITPROTOCOL DTR图4-7打印VuePrint系统设定菜单英文4-6 VuePrint系统功能表4-2列出VuePrint系统设定菜单的菜单项及设定其意义如下表4-2菜单内容LANGUAGE语言选择VuePrint系统设定菜单中欲设定的语言菜单内容会依您设定的语言方式打印EMULATION仿真选择仿真EPSON LQ-1600或OKI5330确定您的电脑软件设定与打印机硬件设定相同CHAR.MODE字符模式选择ASCII码1节或中文码2字节打印FONT字型软件未指定字型的基本设定CHINA FONT中文字型选择一般速度打印中文字型每秒45个字或高速打印中文字型每秒89个字PITCH水平间距水平间距决定ASCII码下水平打印的字距FONT LOCK锁定字型选用或放弃锁定字型功能当选用锁定字型功能时由软件送出的字型会被忽略直接打印出VuePrint系统设定菜单内定字型LINE SPACING行距设定打印文字的行距可设行距1/6英寸初始值或1/8英寸FORM LENGTH页长设定打印单/连续纸的长度PAGE SKIP跳页选用或放弃页底保留一英寸才跳页TEXT DIR文本打印方向设定打印方向为单向或双向双向打印较快因打印头可来回打印单向打印方式较慢但可产生较好的打印品质GRAPHIC DIR图形打印方向只与EPSON兼容设定图形打印方式为双向或单向打印SLASH ZERO零加斜线协助使用者分辨数字0与英文字母O的差别CHARACTER SET设定字符集选择ITALICS或GRAPHICS字符集斜体或图符INTL CHAR SET 设定国际字符集 只与EPSON 兼容选择国际字符集DOWNLOAD 下载选择下载到SRAM 或FLASH 存储体QUIET MODE 静音模式选择或关闭静声模式AUTO CR打印头自动回复左边 选择或关闭每打印一行完毕后打印头自动回复左边界AUTO LF 自动换行 选择或关闭自动换行TEAR OFF撕纸位置选择0.3sec,0.5sec 或1.0sec或关闭连续纸打印方式至撕纸位置自动回复讯息打印机在接收到进纸指令并且没有任何数据再打出则纸张会自动进到撕纸位置LOADING装纸选择0.3sec,1.0sec 或2.0sec或关闭自动安装单页纸当进纸位置设定为0.5sec,1.0sec 或2.0sec 则纸张会自动进到设定位置SKEW DETECT 检测纸张歪斜选择或关闭检测纸张歪斜模式若纸张歪斜度超过设定值则自动退纸如果使用该功能设定值请参考歪斜度SKEW LEVEL歪斜度歪斜度仅可使用于检测纸张歪斜度功能开启时歪斜度每次可设定左右页顶垂直误差值0.5mm 但范围由1.0至5.5mmPE SENSOR 缺纸传感器 使用或关闭缺纸传感器 BAUD RATE波特率选择串行口数据传输速率PARITY 校验方式 选择串行口数据传输校验方式 DATA BIT 数据位 选择串行口数据传输数据位数 STOP BIT 停止位 选择串行口数据传输停止位数PROTOCOL协议选择串行口数据传输协议4-7使用打印机测试功能H样板打印模式先同时按住联机键和换行/换页键再开启电源就会打印出一张H样板若同时按住联机键进纸/退纸键和换行/换页键再开启电源就会打印出连续H样板维修打印方式PRG. Version BH0103XX PRG. Date SEP-09-98FONT Version AK01XX03 FONT Date AUG-01-94HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH图4-8 H样板打印模式ASCII码样板打印模式先按住联机键再开启电源就会打印出一张ASCII码样板若同时按住联机键和进纸/退纸键再开启电源就会打印出连续ASCII码样板检测打印方式!"#$%&’()*+-./0123456789:;<=>?@A B C D E F G H I J K L M N O P Q R S T U V W X Y Z[\]^_` !"#$%&'()*+-./0123456789:;<=>?@A B C D E F G H I J K L M N O P Q R S T U V W X Y Z[\]^_`a !"#$%&'()*+-./0123456789:;<=>?@A B C D E F G H I J K L M N O P Q R S T U V W X Y Z[\]^_`a b图4-9 ASCII码样板打印模式16进制模式先按住进纸/退纸键再开启电源就进入16进制打印方式进入十六进制打印方式后对电脑传输来的数据将以十六进制值打印出来*****H E X A D E C I M A L D U M P*****00004B4F4E47595545204A6F6C696D61726B K O N G Y U E J o l i m a r k001046502D353430304B205052494E544552F P-5800K P R I N T E R00200D0A4B4F4E475955450D0A0D0A200D0A..K O N G Y U E......图4-10 16进制模式使用十六进制打印方式可以分析打印机与电脑的接口是否有故障中文全角打印模式先按住换行/换页键再开启电源就会打印出一张全角字符样板此打印样本非标准中文字型中文字型由A1A1H码开始打印检测打印方式˙˙─~┅:$¢£!"#%&()*+,-./123456789:;<=>?@A B C D E F G H I J K L M N O P Q R S T U V W X Y Z [＼]^_`abcdefghijklmnopqrstuvwxyz{|}-图4-11 中文全角打印模式初始设定打印模式先按住进纸/退纸键和换行/换页键再开启电源就会打印出一张初始设定报表打印格式如同VuePrint系统设定菜单一般您重新开启打印机即可离开此模式。
博世 FP102 FP 104 FP 106 -PA 使用说明书
FP 102 / FP104 / FP106 - PA Conventional Fire Panel with Pre AlarmThis document is only intended for customers of our fire panels and mustnot be copied or transfered to a third party without written allowance.Summary. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.Safety instructions4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.Installation5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.1.Installation notes5 2.2.Mounting instructions5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.3.Installation drawing6. . . . . . . . . . . . . . . . .2.4.Terminals in the panel cabinet and on the PCB7 2.5.Connecting the panel to the mains supply9. . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .2.6.Connecting detection zones and auxiliary to the panel10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.7.Wiring diagram11. . . . . . . .3.Description of panel features and functions12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.1.Panel types12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.2.Panel equipment12 3.3.Fuses and outputs13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.4.Operating features14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.5.Operating levels 15. . . . . . . . . . . . . . . . . . . . . . . . . . . .3.6.Alarm State display and functions16. . . . . . . . . . . . . . . . . . . . . . .3.7.Characteristics of the non latching zone16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.8.Fuses and outputs174.Operation18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . .4.1.Overview of operating and display elements18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.2.Description of operating keys19 4.3.Description of displaying LEDs20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . .4.4.Initializing the fire panel for the first time214.5.Entering operating level 1 and 2 (access code input)22. . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.6.Break off the code input22. . . . .4.7.Programming a detection zone for two detector dependency23 4.8.Pre-alarm, Programming the verification time24. . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . .4.9.Enable / Disable a detection zone25. . . . . . . . . . . . . . . . . . . . .4.10.Check of the detection zone programming26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.11.Functional tests26. . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.12.Disable / Enable detection zones29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.13.Operation in alarm state30. . . . . . . . . . . . . .4.14.Manually alarm triggering (possible in level 1 only)30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5.Trouble shooting31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6.Technical data36. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6.1.Dimensions/weight/colour36. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6.2.Electrical data36. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6.3.Environmental conditions36. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6.4.Fuses37. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6.5.Panel characteristics37. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6.6.Battery characteristics37 6.7.Primary line characteristics37. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . .7.Connecting detectors38 7.1.Bosch detector base MS 400 MAGIC.SENS38. . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .7.2.DS detector base B401R (with integrated resistor)38. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8.Abbreviations39. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9.Annex40. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9.1.Memorandum for the operator40. . . . . . . . . . . . . . .10.FIRE ALARM SYSTEMS LOG BOOK412.Installation2.1.Installation notesD Care should be taken when removing the cover of the cabinet: It has to be supportedby its longer sides only. Lay it down carefully to ensure it cannot cause damage orinjury! Try not to distort the housing and damage the housing or paint finish.D Only install the equipment in a dry environment.Environmental conditions (see page 36) must be observed.D Operating and display elements must be positioned at eye level.D The left side of the panel should have at least 50mm free space, to ensure that thefront cover can be completely opened and removed.D Observe the usual precautionary measures for CMOS technology when handlingprinted circuit boards.D Caution ESD (e lectro s tatic d ischarge)Ensure that the usual measures and instructions with regard to electrostaticdischarge are observed.D The main detection unit should only be installed in rooms with normal roomtemperatures to ensure the batteries achieve optimum service life.D Observe any connection conditions and regulations currently enforced by regionalauthorities (e.g. fire service).2.2.Mounting instructionsD Open the cover and remove it; then fix the cabinet onto a solid wall. The distancebetween the holes is 280mm (approx. 11 inches). See next page for the drillingtemplate.D Break the pre-cut holes with an appropriate tool, choosing the most suitable size, andset the cable entries corresponding to the size you have chosen.The pre-cut holes provide for two differing gland sizes, you may chose between22mm (approx. 0.87 inches) and 28mm (approx. 1.1 inches) diameter.D The opening for the power supply cable feed is located at the bottom of the housing.A cable gland is supplied and should be used.Earth linesBatteriesOperating panelCopper pin and nuts suppliedMains supply terminal Ferrit sleeve (twofold entangled)CoverFP 102 / FP 104 / FP 106-PA Instruction manual for the conventional fire panels3.Description of panel features and functions3.1.Panel typesThe fire detection central unit is available on three models:d FP102-PA is a fire panel with two detection zones; max. 60 detectors.d FP 104-PA is a fire panel with four detection zones; max. 120 detectors.d FP 106-PA is a fire panel with six detection zones; max. 180 detectors..PA indicates a Pre Alarm function3.2.Panel equipmentd All detection zones are monitored against short circuit and open circuit.The maximum current supported by each line is 110mA $10%.d1 sounder output provides 27V nominally, with a 1A resistive load.This output is protected against short circuit and open circuit.d Two open collector outputs associated with each line. One of them is activated by aline fault; the other is activated by an alarm condition on the line. The outputs are notprogrammable and the maximum current supported by each output is 15mA.d Auxiliary power supply output (24V):This output is protected by a fuse and may be used with resistive loads, LED’s(connected to the open collector outputs) and devices with a low inrush current.d Relay outputs with voltage free terminals, maximum current supported: 5A at 30V.The panel is provided with two non programmable relays associated with alarm andfault conditions, respectively.The fault relay is normally closed and is opened when a fault occurs.This feature allows fault detection even in case of complete power supply failure.The alarm relays are normally open and close on alarm.d Battery terminal, used to connect two batteries 12V, 7.2Ah. The fire panel monitorsthe condition of the batteries. When the overall voltage supplied by the two batteriesfalls below 20V, a fault condition is generated.d Terminal used for connecting the secondary outputs of the toroidal core transformersupplied with the panel.d Terminal used for connecting the PCB to the common earth.d Two fuses (F1 and F2) used to protect the battery line and the auxiliary lines (sounderand 24V). A third fuse (F3) is installed on the main power supply terminal.d Three operating levels are available. Level 0 is directly accessible. Entering 4-digitcodes allows accessing level 1 and level 2. These levels have two different entry codes (see page 40). These codes cannot be changed.d The acoustic signal (sounder) associated with the alarm condition may be silencedat any time by following an appropriate sequence of instructions. Panel sounders may be enabled even when the panel is not in an alarm state.d Depending on the chosen alarm level three different functional tests are available:-Level-0 test allows tests for the correct operation of LEDs and buzzer;-Level-1 test simultaneous checks the correct operation of all detecting lines and their detectors, with manual reset.-Level-2 test checks the correct operation of selected detecting lines and their detectors, with automatic reset.d The fire panel recovers automatically from any battery, main power supply ordetecting lines fault.d The panels are provided with a supplementary non-latching line (marked ”INI” on thePCB. When an alarm is detected on the non-latching line, the alarm procedure is activated as with any latching line. When the alarm condition is removed, the non-latching line restores itself and the panel goes back to the status it had before the activation. If the non-latching line is activated when the panel is in alarm status, such status is maintained after the alarm condition is removed from the non-latching line. The non-latching line is protected against short circuit and open circuit. Any fault on this line generates a fault signal.The fire panel is provided with three operation levels, secured with two different codes. The codes for level 2 and 3 are fixed by the manufacturer and cannot be changed.Operating level 0Level 0 is the standard operating level and requires no action for accessing.d This level allows performing the test upon the buzzer and the LED’s as well assilencing the buzzer, from any alarm or fault state (alarm, fault or pressing the EVACUATE key).Operating level 01Accessing this level requires the input of code 1 and allows following operations: d Silencing the buzzer.d Performing a second level of test (see page 26, functional tests).d Activating the sounders.d Silencing the sounders.d Enabling/disabling the detecting lines (latching lines only).d Resetting the panel.Operating level 02Accessing this level requires the input of code 2 and allows following operations: d Silencing the buzzer.d Performing a third type of test (see page 26, functional tests).d Activating the sounders.d Silencing the sounders.d Resetting the panel.3.6.Alarm State display and functionsd The fire panel enters the alarm state if at least one detector goes into alarm.d Should the alarm be released by more than one detector, the detectors involved maybe connected to different detecting lines.d When the alarm status is entered, the ”Alarm” LED starts flashing (0.5sec. ON -0.5sec. OFF) and the buzzer will sound.d The sounder lines are activated: sounder 1 is switched on first;then sounder 2 is activated within 0.5 seconds after sounder 1.d The alarm relay and open collector output(s) associated with the line(s) are alsoactivated.d Each line may support a maximum of 4 detectors/manual callpoints simultaneouslyin alarm.3.7.Characteristics of the non latching zoned The non-latching zone can be used for manual call points as well as they willmechanically latch.d When a detector connected to the non-latching line goes into alarm, the panelinitiates the alarm procedure: activating the sounders and the alarm relay. If thedetector alarm threshold drops the panel will automatically reset.d The alarm relay and the sounders will return to the quiescent state.d If an additional detector, connected to a latching line, goes into alarm, theautomatic reset of the panel will be inhibited even if the non latching line detectordrops below the alarm threshold.d When the non-latching line goes into alarm, the sounding buzzer is the onlyindication of the alarm (the buzzer starts sounding at 1Hz frequency).No LED is activated and no open collector output is associated with thenon-latching line.8.AbbreviationsAC=A lternating C urrentAHB=A nschalte h and b uch / Connecting handbookBMZ=B rand m elde z entrale / Fire detection central unit, fire panelBS=B au s atz / KitDC=D irect C urrentDIBt=D eutsches I nstitut für B au t echnik /German institut for building technologieDIN=D eutsches I nstitut für N ormung e.V. /German institut for standardizingEN=E uropäische N orm / European standardLED=L ight E mittend D iodeLSN=L ocal S ecurity N etworkPI=P roduct i nformationVDE=V erband D eutscher E lektrotechniker e.V. /Association of german electrotechniciansVdS=VdS Schadenverhütung GmbH / German loss prevention council9.Annex9.1.Memorandum for the operatorCode 1(for level 1 access1234Code 2 (for level 2 access)1234Bosch Sicherheitssysteme GmbH Robert-Koch-Straße 10085521 OttobrunnGermanyInfo-Servicewww.bosch-sicherheitssysteme.de *********************.com。
松下 FP系列编程工具软件 CONTROL FPWIN GR操作指南
FP㋏ 㓪 䕃ӊControl FPWIN GR/FPWIN GR 操作指南i目录使用前注意事项 (iv)关于与FPWIN GR Ver.1的兼容性 (v)关于与DOS版软件NPST-GR的兼容性 (vi)特别注意事项 (vii)与F P-X连接时的注意事项………………………………………v i i i第1章准备和概述说明………………………………………………… 1-11.1 安装 …………………………………………………………1-21.2 快捷键的创建 ………………………………………………1-61.3 FPWIN GR的启动和退出 …………………………………… 1-81.3.1 FPWIN GR的启动 ………………………………… 1-81.3.2 FPWIN GR的退出 ………………………………… 1-101.4 利用USB电缆与FP-X连接时………………………………… 1-11第2章各部名称及基本操作…………………………………………… 2-12.1 FPWIN GR的画面和菜单 …………………………………… 2-22.1.1 各部名称及其作用 ………………………………… 2-22.2 FPWIN GR的基本操作 ……………………………………… 2-32.3 程序转换(PG转换) ………………………………………… 2-52.4 在线编辑与离线编辑 ……………………………………… 2-6第3章程序的生成·编辑……………………………………………… 3-13.1 在编写程序之前 …………………………………………… 3-23.1.1 启动FPWIN GR与选择PLC机型 ………………… 3-23.1.2 清除程序 …………………………………………… 3-33.2 程序的生成 ………………………………………………… 3-43.2.1 输入示范程序 ……………………………………… 3-43.2.2 确定示范程序 ……………………………………… 3-53.2.3 恢复到程序修改前 ………………………………… 3-53.2.4 由功能键栏输入指令 ……………………………… 3-63.2.5 输入功能键栏中没有的指令 ……………………… 3-83.2.6 输入高级指令 ……………………………………… 3-93.2.7 折回输入 ………………………………………… 3-103.3 程序的修改 ………………………………………………… 3-123.3.1 删除指令和横线 ………………………………… 3-123.3.2 追加指令 ………………………………………… 3-123.3.3 修改触点编号及定时器设定值 ………………… 3-123.3.4 插入指令 ………………………………………… 3-133.3.5 插入空行 ………………………………………… 3-133.3.6 删除空行 ………………………………………… 3-133.4 其他功能介绍 ……………………………………………… 3-143.4.1 设备变更 ………………………………………… 3-143.4.2 XY字迁移 ………………………………………… 3-153.4.3 机型转换 ………………………………………… 3-17 ii第4章程序的传输……………………………………………………… 4-14.1 向PLC传输程序 …………………………………………… 4-24.2 程序的核对 ………………………………………………… 4-44.3 程序总体检查(仅在在线方式下) ………………………… 4-54.4 监控的开始与停止 ………………………………………… 4-64.5 数据监控 …………………………………………………… 4-74.6 触点监控 …………………………………………………… 4-94.7 强制输入输出 ……………………………………………… 4-114.8 状态显示 …………………………………………………… 4-13第5章程序的保存……………………………………………………… 5-15.1 程序保存 …………………………………………………… 5-2第6章程序的打印……………………………………………………… 6-16.1 程序打印 …………………………………………………… 6-26.1.1 打印 ………………………………………………… 6-26.1.2 打印格式设置 ……………………………………… 6-3第7章输入注释………………………………………………………… 7-17.1 注释概述 …………………………………………………… 7-27.2 I/O注释 …………………………………………………… 7-47.3 块说明 ……………………………………………………… 7-67.4 说明 ………………………………………………………… 7-7第8章查找……………………………………………………………… 8-18.1 查找设备 …………………………………………………… 8-28.2 查找指令 …………………………………………………… 8-38.3 查找注释 …………………………………………………… 8-48.4 地址跳转 …………………………………………………… 8-58.5 交叉参考 …………………………………………………… 8-6第9章菜单一览表……………………………………………………… 9-19.1 菜单一览表 ………………………………………………… 9-29.2 功能键一览表 ……………………………………………… 9-69.3 工具栏一览表 ……………………………………………… 9-12第10章使用时的注意事项…………………………………………… 10-110.1 常见问题 ………………………………………………… 10-2iii使用前注意事项■ 关于本操作手册本操作手册是针对初次使用FPWIN GR的用户在安装及操作等方面的问题而编写的[操作指南]性质的手册。
戴尔1907FP平面彩色显示器使用手册说明书
Dell 1907FP平面彩色顯示器使用手冊前面外觀背面外觀下面外觀側面外觀顯示器規格照顧您的顯示器1.輸入選擇2.OSD功能表/選擇按鍵3.向下按鍵4.向上按鍵5.電源鍵（含電源指示燈）背面外觀1VESA安裝孔（100mm）（位於連接的底座後用來架設顯示器。
面）2序號條碼標籤若您需要與Dell聯絡以取得技術支援，請參考此標籤。
3安全鎖槽使用安全鎖與此鎖槽來保護您的顯示器。
4Dell Soundbar安裝托架連接選購的Dell Soundbar。
5管理等級標籤列出管理認證。
6底座移除按鍵按下此按鍵可鬆開底座7連接線固定器將連接線放在固定器中來幫助您管理連接線。
8鎖定/鬆開按鍵將顯示器向下按，按下按鍵來鬆開顯示器，然後將顯示器抬高至想要的高度。
下面外觀1電源連接接頭插入電源線。
2Dell Soundbar電源接頭連接Soundbar（選購）的電源線。
3DVI接頭連接電腦的DVI連接線。
4VGA接頭連接電腦的VGA連接線。
5USB上游接頭將顯示器隨附的USB連接線連接至顯示器與電腦。
連接好連接線之後，您便可以使用顯示器側面與下方的USB接頭。
6USB接頭連接您的USB裝置。
注意：只有在連接線連接至電腦與顯示器的USB上游接頭之後您才能使用此接頭。
側面外觀USB接頭（下游）左側右側顯示器規格電源管理模式若您的個人電腦上已安裝符合VESA的DPM規格的顯示卡或軟體，此顯示器便可以在使用時自動降低其耗電量。
這指的便是'省電模式（Power Save Mode 他輸入裝置輸入，顯示器便會自動'覺醒'。
下面表格列出了此自動省電功能的耗電量與訊號指示：VESA模式水平同步視訊電源指示燈耗電量正常運作（搭配Dell Soundbar與USB啟用的情況下）使用中使用中綠色75 W（最大）正常運作使用中使用中綠色32 W（典型）使用中-關閉模式停用中空白琥珀色低於2 W關閉-注意： OSD只有在'正常運作'模式中才有作用。
FP-538K用户手册
在中华人民共和国境内销售的电子信息产品必须标识此标志， 标志内的数字代表在正常的使用状态 下的产品的环保使用期限。
- ii -
FP-538K 用户手册
本用户手册的说明标记
使打印机正常工作所需的注意事项和限制等。为了避免错误操作，请务必阅读。
使用打印机时可带来方便和具有参考价值的事项。
提示操作时的注意事项，忽视时可能会导致受伤。
-i-
FP-538K 用户手册
产品中有毒有害物质或元素的名称及含量
有毒有害物质或元素 部件名称 铅 （Pb） ○ × × × ○ 汞 （Hg） ○ ○ ○ ○ ○ 镉 （Cd） ○ ○ ○ ○ ○ 六价铬 （Cr（VI）） ○ ○ ○ ○ ○ 多溴联苯 （PBB） ○ ○ ○ ○ ○ 多溴二苯醚 （PBDE） ○ ○ ○ ○ ○
2.1 开箱检查 .............................................................................................................................................3 2.2 拆除保护材料 ......................................................................................................................................3 2.3 识别部件 .............................................................................................................................................4 2.4 安装打印机 .........................................................................................................................................4 2.5 托纸板安装和拆卸的步骤 ....................................................................................................................5 2.5.1 安装托纸板 ...................................................................................................................................5 2.5.2 拆卸托纸板 ...................................................................................................................................6 2.6 安装色带 .............................................................................................................................................6 2.7 连接计算机 .........................................................................................................................................7 2.7.1 连接USB电缆 ...............................................................................................................................7 2.8 连接电源 .............................................................................................................................................8 2.9 安装驱动程序 ......................................................................................................................................8 2.10 安装蓝牙接口卡驱动程序 ................................................................................................................10 2.11 Wi-Fi设置 ......................................................................................................................................... 12 2.11.1 连接打印机，运行WiFiConfig软件 ............................................................................................13 2.11.2 配置Wi-Fi参数 ..........................................................................................................................15 2.11.3 Wi-Fi参数检测 ...........................................................................................................................16 2.11.4 恢复出厂设置 ...........................................................................................................................16 2.12 打印机网络驱动程序安装 ................................................................................................................16 第三章 纸张安装 ....................................................................................................................................... 23 3.1 调整纸厚调节杆位置 .........................................................................................................................23 3.2 使用单页纸 ....................................................................................................................................... 23 3.2.1 设定单页纸打印方式 ..................................................................................................................23 3.2.2 安装单页纸 ................................................................................................................................. 24 3.3 使用连续纸 ....................................................................................................................................... 25 3.3.1 安装连续纸 ................................................................................................................................. 25 3.3.2 撕连续纸 .................................................................................................................................... 27 第四章 控制面板 ....................................................................................................................................... 29 4.1 控制面板按键与指示灯 .....................................................................................................................29 4.1.1 控制面板 .................................................................................................................................... 29 4.1.2 指示灯 ........................................................................................................................................ 29 4.2 控制面板按键功能描述 .....................................................................................................................29 4.3 调整页面起始打印位置和黑标位置....................................................................................................30 4.4 调整撕纸位置 .................................................................................................................................... 30 4.5 改变打印机设定 ................................................................................................................................ 31 4.5.1 快速菜单设置 .............................................................................................................................31 4.5.2 普通菜单设置 .............................................................................................................................31
BenQ FP557s LCD彩色液晶显示器 使用者手册
BenQ FP557sLCD 彩色液晶顯示器15.0英吋 (38.1公分) LCD 面板尺寸使用者手冊版權 © 2002 屬於明基電通股份有限公司所有。
保留所有權利。
本使用手冊未事先經明基電通股份有限公司許可，不可以任何形式或任何方法─電子、機械、磁性、光學、化學、手工或其他方法，部份複製、傳送、抄寫、儲存在擷取系統中，或翻譯成任何語言或電腦語言。
本手冊之內容，僅在說明著作人生產製造之液晶顯示器使用方法。
有關本手冊之內容，著作人不負任何明示或暗示之保證或擔保責任。
本手冊雖經詳細檢查及校對，唯仍可能發生文字錯誤與技術描述疏漏的情形，懇請消費者及業界先進不吝賜教指正，以利於本手冊之修正工作，力求手冊內容之正確性。
1. AC 電源插座可將本設備與AC 電源供應隔絕開來。
2. 在清潔之前，請先將本產品之電源插頭從牆上插座上拔除。
請使用無線頭、不粗糙之軟布來清潔液晶監視器表面。
請避免使用任何清潔溶劑或玻璃清潔劑。
3. 螢幕外殼後方或上方的縫隙或開口是為了通風。
這些縫隙或開口必須保持通暢，不可被堵住或蓋住。
本產品不可靠近或放在電熱器或暖氣機上方，或放在密閉式的環境中，除非提供了正確的通風條件。
4. 本產品必須使用標籤上所指定的電源種類來操作。
如果您不確定所使用的電源種類，請洽詢您的經銷商或當地的電力公司。
5. 切勿用任何一種物體插入，或讓任何一種液體濺入本產品中。
6. 請勿試圖自行維修本產品，因為打開或移除外殼可能會觸電或有其他的危險。
如果發生上述的任何意外事件 (掉落、錯誤的操作)，請洽詢合格的服務人員進行維修。
7. 電源線適用於可外接電源的設備，作為切斷電源的裝置。
插座要安裝在設備附近並且方便連接。
版權所有 聲明安全事項打開包裝 (3)顯示器的前後視圖 (4)前視圖 (4)後視圖(1) (4)後視圖(2)：插頭與插座位置 (5)安裝 (6)硬體安裝 (6)軟體安裝 (7)調整顯示器 (33)控制面板 (33)快速鍵模式 (33)疑難排解 (39)常見問題 (FAQ) (39)畫素錯誤 (40)若仍有問題？ (40)支援的操作模態 (41)規格 (42)將顯示器面朝下倒置於柔軟的表面上。
FP-530KII用户手册
第三章 装纸程序 ..................................................................................................................................................... 7 3.1 3.2 3.3 3.4 3.5 调整纸厚调整杆位置 ............................................................................................................................... 7 使用单页纸 ............................................................................................................................................... 7 使用连续纸 ............................................................................................................................................... 8 安装连续纸 ............................................................................................................................................... 9 撕连续纸 ................................................................................................................................................. 10
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FP101-FP201 直读式流速仪直读式流速仪用户手册目录I. 直读式流速仪清单 (1)II. 检验 (1)III. 一般说明 (1)IV. 平均流速 (3)V. 显示器操作 (4)VI. 技术指标 (5)VII. 维护 (5)VIII. 发生故障 (6)IX.保修 (8)X. 附录A: 显示器设置 (8)XI. 附录B: 在非充满水的管道计算流量 (10)* 版权所用 Global Water 仪器公司2004警告：使用流速仪测流，手一定要紧握手柄处，禁止握手柄以上部位。
I. 直读式流速仪清单a. 直读式流速仪b. 用户手册II. 检验a.你所购买的流速仪，在发货前通过了我们质检部门仔细检验和鉴定。
如果，在运输途中有任何损坏，请通知Global Water 仪器公司，同时，填写包括运件内容的要求表。
使用设备清单去确认你已经收到直读式测流仪操作所需的每一件物品。
III. 一般说明a. 用力吹螺旋桨，以确定流速仪螺旋桨旋转灵敏。
b.把螺旋桨直接放入需要测量的水流中。
旋浆的圆形套中箭头方向指向下游。
FP101 测流仪手杆有两节组成，可以从0.9米延长到1.8米, FP201 有三节杆，长度可从1.5米沿伸4.5米。
松开手柄上的锁螺母，拉出顶上一节测流杆，把测流杆沿伸到水中合适的位置，然后，锁紧螺母。
c. 使用显示器下键，滚动下部显示的功能项直到显示“AVGSPEED”。
显示器下部显示的小字是平均流速。
上部显示的大字是：当流速小于0.5米时，显示0, 大于0.5米，并且小于1米时，显示0.5, 大于1米时，显示1, 等，依次以0.5为步长显示流速。
按压上键3 秒钟将清除平均流速，并开始记录新的流速。
当采集一个平均流速时，也能记录最大流速。
当按压下键直到“MAXSPEED”，可在下部显示最大值。
在这个屏幕按压上键3 秒将清除这个值。
当在显示平均或最大值的屏幕时，按压上键5秒将清除这两个值。
d. 在进行测量时，将螺旋桨放在合适的测量点，并且按住显示器的上键3秒钟清除数值或按住5秒钟清除平均和最大数值。
把测流仪器放稳直到读数在显示器相应位置稳定显示。
当螺旋桨转动时，显示值是最新值。
参看“平均流速部分”可获得更多信息。
e. 测量/计算所测河流的断面面积(单位：米或平方分米)。
如果, 在圆管中测量流量，在测量水深后，查附表可计算出断面面积（看附录B: 非充满管道流量计算）。
如果，测量渠道类型的河流时，在断面上选择几点，测出它们的流速。
这些测量数据是最容易用直接画图进行记录的，在图表纸上，刻度是每个方块为1 米或1平方分米。
也可简单计算河流所包括的方块数来算出断面面积（以平方米或平方英尺为单位）。
f. 平均流速（由测流仪计算出，单位：米/秒）乘于断面面积（单位：平方米）等于立方米/每秒或Q = V x A 。
g. 当测流时，如果螺旋桨淤塞，要及时清理，在螺旋桨能运转灵敏后，才能再开始工作。
IV. 平均流速流速仪用于测量平均流速。
流速的不同由两个原因造成的。
a.在整个河流断面不同位置流速也是不同的。
一般来说，在河道的中心流速更大，而河底和河道两边流速就小。
b. 河水波浪是有不同时间流速形成。
在平缓流动河道一个特殊位置的流速，在一分钟期间，很容易变化每秒1－2英尺。
因此，应该把测流仪放在水中，经过一系列波浪后，平均这些波动或浪涌的流速，才能得到精确的平均流速。
采用三种方法测量河道的平均流速a. 在小溪和管道中测量流速时，使流速仪慢慢、平缓的移动通过断面。
缓慢移动流速仪，在河道中，均匀地从河面到河底，上下移动，使得流速仪待在河道中的每一个测点的测量的时间长度大约相同。
保持流速仪每过20－40秒换一个位置，以便获得精确的，同时把浪涌计算在内的平均流速。
（移动流速仪就好像你在喷油漆，并且试图使得整个表面的油漆均匀平滑）。
流速仪使用真实的流速平均。
当按显示器上部按钮对平均和最大流速清零后，一个平均过程就开始了。
只要流速仪仍在水中，这个平均过程就一直进行。
每秒采集一个读数，并且显示一个连续的平均数。
例如，10秒钟后，10个读数被总计，然后被10除，显示这个平均数。
当这个显示的平均读数变的稳定后，获得的这个读数就是河道真实的平均流速。
当你从水中把流速仪拉出，这个平均值就被固定不变，除非，重新设定流速仪。
b.对于不容易在整个断面移动测流仪的这类更大的溪流和河流，可以把断面分成小段，每小段2－3英尺宽。
（我们建议在你的图表的河流侧面图上对河流进行分段。
用一个测量尺横过断面为做参考）。
在每个分段中心得到一个垂直河道侧面：将平均功能置零，并且使测流仪水面到河底垂直移动，上下缓慢均匀移动,20－40秒钟移动一次，以便获得一个好的平均值。
这个平均流速（用测流仪获得）乘分段的面积（使用你的图标纸上的图）等于分段流量（Q=VxA）。
当获得每个分段的流量后，累加所有分段的流量，获得整个河道断面的流量。
c. 对于美国地质勘探局的“0.6 法”，把测流仪放在分段中心，从水表面到整个深度的0.6处（从表面向下到整个深度的60%处），手持测流仪杆在这个位置，超过40秒钟就可获得平均流速。
垂直剖面水深0.6点处的流速接近平均流速。
因此，这个平均数类似于在上面b 段中叙述的技术方法所获得的流速，并且我们认为上面 b 段中叙述的技术方法得到的数据更为精确。
V. 显示器操作a.流速仪在工厂效验。
当你得到这个产品时，可以设置显示器的时钟（参看显示器设置），也可不设置。
但是, 当你更换电池时，将必须重新设置显示器。
（看附录A:显示器设置）。
一般来说，流速仪电池的寿命为3年。
b. 测流仪显示器有两个简单的操作键。
下键滚动功能项。
上键确定重设的功能键值。
按上键3秒钟把平均流速和最大流速值清零。
c. 显示器功能如下:•流速: 上部显示的数是最接近 0.5米每秒稳定值。
当流速小于0.5米时，显示0, 大于0.5米，并且小于1米时，显示0.5, 大于1米时，显示1,等，依次以0.5为步长显示流速。
•显示器下部滚动显示的功能为：AVGSPEED: 平均流速，MAXSPEED: 最大流速, STPWATCH: 停止计时和CLOCK:时钟, RIDETIME：测流历时。
其它 DIST/DAY, , TRIP UP, 和 TOTALODO 不是用户使用功能。
•按住上部建3秒钟重设所显示的功能。
按住5秒钟重设所有流量功能。
•停止计时: 当STPWATCH 显示时，按上键一次将开始计时功能。
按第二次停止计时。
按住键3秒钟清除它。
•时钟: 当测流仪停用一段时间后，显示器返回到时钟功能。
VI. 技术指标测量范围0.1-4.5 MPS测量精度: 0.03 MPS平均: 真实数字连续平均。
每分钟数字发生一次变化。
显示: LCD探头类型: 具有电磁采集块的防护轴螺旋桨重量: 0.9公斤尺寸: 长度: FP101 0.9～1.8米; FP201 1.5～4.5米材料: PVC, 阳极电镀铝, 不锈钢轴承电源: CR2032 SONY 3V锂电池工作温度: -17°C～49° C运输包装箱: 流速仪运输箱内装有海绵衬垫.VII. 维护a. 测流仪手柄:当水漫过测流仪延长接合部后，会渗入测流仪手柄。
在使用后，卸开两部分手柄，倒出流速仪手柄内的水。
在从新组装之前，把手柄放在一个暖和处凉干。
流速仪手柄可以用一般的肥皂和水清洗测流仪手柄。
不要让水漫过杆顶和显示器上部。
如果，水漫入显示器，就把它从测流仪上卸下来立刻用软布擦干；取下电池后在暖和地方放一个晚上凉干。
b. 更换电池:在测流仪上部的显示器是有一个扭转锁固定的。
若要卸开，把显示器向左转¼后，拉下。
取电池时，用硬币把显示器背后的电池盖向左转¼。
使用的电池是3伏的CR2032钮扣电池，安装位置是电池正面朝电池盖,替换电池后，重设效验号0016。
（看附录A: 显示器设置）。
c. 清洁:在测量前后，确保螺旋桨自由旋转。
顺水流吹螺旋桨时，应该轻松转动。
否则，用清水冲洗，并且将可见的线绳、头发从轴承中取下。
如果，螺旋桨仍然不能轻松转动，取下螺旋桨的螺丝，用清水或肥皂水洗刷。
然后，固定紧螺丝，并且确保螺旋桨轻松转动。
VIII. 发生故障问题：显示器读数不正确a. 向螺旋桨吹气。
当你吹螺旋桨时，它会轻松转动，发出声音（咔啪作响）。
当你用手指推叶片时，它应该是松动的。
如果，有点紧，则可用清水冲洗或一般的肥皂水浸泡。
b.在螺旋桨叶片背面用粘合剂粘了一个小金属磁块。
确保磁块的固定位置，不要挪动。
显示器用它采集信号。
c.从测流仪杆柄上取下显示器固定器时，只要从测杆上拉出固定器即可。
拉出时会有一声”嘭”响。
要确保插头和插座干燥。
浸湿后，应分别擦干，并在暖和处放置一夜。
用力将显示器固定器按回到测杆柄，直到发出“嘭”或“劈啪”的声响。
否则，就是固定器错位或插座连接器出了毛病。
把“AVGSPEED”模式清零，并且向螺旋桨吹5－7秒钟。
如果，这个器件工作，你在”AVGSPEED”状态可看到显示数字。
d.显示器向左转动¼，就可以把它从固定器上拉出。
检查显示器固定器上的两个电子接触器和显示器上的匹配簧接触器，确保它们清洁、干燥。
e. 重新安装显示器时，按照卸显示器的相反顺序进行。
吹动螺旋桨，并且检查平均读数。
如果没有读数，联系Ｇlobal Water公司。
f.如果显示光微弱或根本没有光亮，更换电池。
其它问题a. 拨打Global Water 公司要求技术支持: 800-876-1172 或916-638-3429 (许多问题可以通过电话解决). 传真: 916-638-3270 或Email: globalw@.当你拨打电话时，请准备好一下信息：1.型号2.仪器序列号3. P.O.# the equipment was purchased on.购买设备的汇票4. 我们的销售号和发票号5. 修理说明和/或与产品有关的问题准备好描述你所遇到的问题，包括应用、安装的详细细节和任何其它相关信息。
b. 不论何种原因，如果，需要把设备返回到工厂，请拨打电话获取RMA ＃（返回材料授权）。
包装箱外面没有RMA#，就不能将设备和仪器返回到工厂。
如果需要，清除干净FP101/201上的脏物。
包括说明问题的文字叙述。
运送包裹时，采用预先付运费的方法，确保运送顺利。
Global Water 公司的包修不包括发生在运输途中的货物损坏。
IX.保修c. Global Water 仪器公司保证它的产品在材料和工艺方面不会出现问题，并且对产品保修一年。
Global Water公司保证一年内更换或修理有缺陷和故障的产品，用户不用付费。
这种保修责任只对Global Water 仪器公司的产品有效，不包括其它厂家产品的修理和更换。
