检测线路漏电的方法
检测线路漏电的方法线路漏电是指电气回路中的电流对地或接地物体的非预期泄漏。
这种漏电可能会引起电击伤害、火灾甚至人身伤亡。
因此，及时检测线路漏电并采取相应的措施是非常重要的。
本文将介绍一些常用的线路漏电检测方法。
1.绝缘电阻测试绝缘电阻测试是最常见的检测线路漏电的方法之一、在测试之前，需要将电气系统断电，然后使用万用表或专业的测试仪器测量电气设备或线路的绝缘电阻。
通常，绝缘电阻应在几兆欧姆以上，如果测试结果显示低于规定值，就可能存在线路漏电的问题。
2.线路阻抗测试线路阻抗测试方法可以用来检测线路的整体性能和健康状况。
使用专业的测试仪器，通过向线路施加特定的电压和频率，可以测量线路的阻抗。
阻抗的变化可以提醒我们线路是否存在漏电的问题。
3.漏电保护器漏电保护器是一种常用的设备，用于检测和防止线路漏电。
它可以在电流泄漏到地或接地物体时迅速切断电源。
漏电保护器有两种主要类型：可拆卸式和固定式。
可拆卸式漏电保护器适用于家庭和小型商业环境，而固定式漏电保护器适用于大型工业和商业设施。
4.热成像检测热成像检测是一种无损的线路漏电检测方法。
使用红外热成像仪器，可以检测线路中的异常热点。
如果线路存在漏电问题，电流会产生额外的热量，进而在红外图像中显示为明亮的颜色。
通过检测这些热点，可以找到潜在的线路漏电问题，并及时采取相应的措施。
5.线路分析线路分析是通过检测线路的频率特性来判断线路漏电问题的方法。
使用频谱分析仪等设备，测量电流和电压的频率响应，可以分析线路中的不同频率成分。
漏电通常会引起额外的频率成分，因此可以通过分析这些频率响应来检测线路漏电。
6.漏电检测仪器除了上述的方法，还有一些专业的漏电检测仪器可以帮助检测线路漏电。
这些仪器使用高精度的电流和电压传感器，可以实时监测线路中的电流和电压变化，并在检测到漏电时发出报警。
综上所述，及时检测线路漏电是确保电气安全的重要措施。
通过绝缘电阻测试、线路阻抗测试、漏电保护器、热成像检测、线路分析和专业的漏电检测仪器，可以有效地检测和预防线路漏电问题。
线路的差动保护和高频保护19页PPT

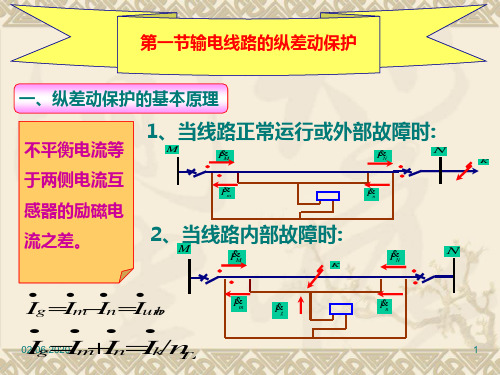

一、纵差动保护的基本原理
纵差动保护的 1、当线路正常运行或外部故障时:
基不本 平原衡理电是流基等
M
IM
IN
N
K
于于比 两较侧被电保流护互
线路始端和末
Im
In
端感电 器流的的励大磁小电
和流相 之位差原。理构 2、当线路内部故障时:
成的。
M
IM
IN
N
K
•
••
•
Ig ImIn Iunb
11
第六节 相差高频保护
二、相差高频保护的构成
操作元件
起 动
低定值
元 高定值 件
T2 0 t2
t1 0 T1
&Y
G R
比相元件
至 通 道
跳闸
起操比动作相元元件件的的作作用用是是故将比障输较时电被起线保动路护发上线信的路机5两0和H侧开z操电放作流比电转相流变回的为路相一，位个。 并5因0且H为要z采的求用方起单波动频电发率流信制，机，然要所后比以以开收此放信工比机频相同方回时波路接电更收流为到对灵线发敏路信，两机动侧中发的 作高信更频机为电发迅流出速进的。行高调频制信。号。
02.06.2020
5
三、高频通道及高频信号类型
1、闭锁信号：阻止保护 动作跳闸的信号，无闭锁 信号是保护作用于跳闸的 必要条件。
PR
&
闭锁 信号
2、允许信号：允许保护 动作跳闸的信号，是保护 作用于跳闸的必要条件。
PR &
允许 信号
3、跳闸信号：直接引起 跳闸的信号，是保护作用 于跳闸的充分条件。
Im
Ig
• •• •
0I2.0g6.2020ImInIk/nTA
线路保护实验
5 检验的方法与步骤5.1外观及通电前检查外观及通电前检查包括以下内容：（1)检查保护装置的装置配置、装置型号、额定参数及接线等是否与设计相符；（2)检查保护装置各插件上的元器件的外观质量、焊接质量良好，所有芯片插紧，型号正确，芯片放置位置无误；（3)检查保护装置的背板接线无断线、短路和焊接不良等现象，检查背板上抗干扰元件的焊接、连线和元器件外观状况是否良好；（4)检查逆变电源插件的额定工作电压，保护装置额定参数应满足要求；（5)检查电子元件、印刷线路、焊点等导电部分与金属框架间距大于3mm；（6)保护装置的各部件固定是否良好，装置外形端正，无明显损坏及变形现象；（7)各插件插、拔灵活，各插件和插座之间定位良好，插入深度合适；（8）保护屏柜端子排和装置的端子排连接可靠，且标号清晰正确；（9）切换开关、按钮、键盘等操作灵活，切换良好；（10）检查装置内、外部是否清洁无积尘；清扫电路板及端子排上灰尘；（11)检查TV、TA、开入、开出量等二次回路的接线应正确；（12）按照装置技术说明书描述的方法，根据实际需要，检查、设定并记录装置插件内的选择跳线和拨动小开关的位置。
5.2 绝缘检测5.2.1试验前准备工作5.2.2试验前准备工作在试验前应做好以下准备工作：(1)将保护装置插件退出（保留：交流插件，电源插件，出口插件）；(2)将微机保护装置与打印机及外部通信接口断开；(3)逆变电源开关置“on”位置；(4)断开直流电源、交流电压等回路，断开保护装置与其他保护的弱电联系回路；(5)保护屏端子排内侧分别短接交流电压回路端子、交流电流回路端子、直流电源回路端子、跳闸回路端子、开关量输入回路端子、远动接口回路端子及信号回路端子。
5.2.3绝缘电阻测量5.2.3.1屏柜及装置本体的绝缘试验仅在新安装的验收时进行，做好试验前准备工作后，用500V兆欧表测量绝缘电阻值，要求阻值大于20MΩ；测试后，应将各回路对地放电。
保护板性能检测方法PPT课件
+
B+
P+
-
Bn-1
Bn-2
电子负载
10mΩ电阻
B-
P-
-+
示波器的探头
图1
第12页，共16页。
过放保护延时
图2
12、过放休眠的测试方法
将保护板同模拟电源、电芯和电压表按下图连接好并激活，在输出端带载工作，调节模拟电源电压为2.4V； 负载停止放电，约1mm内VCC与B-之间电压表显示为0V，均可判断为过放休眠。
B-
P-
-+
示波器的探头
图1：过流保护延时检测连接示意图
图2：示波器过流延时示意图
第5页，共16页。
5、放电导通的测试方法
将保护板按示意图连接好，并激活，设置负载电流为1.00A，然后用毫伏表分别检测P+至B+和P-至B-的电压，两个电压值 之和就是保护板正常工作时的导通内阻。
要点及注意事项：
检测时，毫伏表应连接在保护板相应的焊盘上，不可放在其连接导线上；
mV
B+
P+
Bn-1
Bn-2
电子负载
B-
P-
mV
放电时导通内阻检测方法的示意图
第6页，共16页。
6、过充保护电压检测方法一
（1）保护板、电子负载、电压表和可编程电源按图1连接：用可编程电源模拟电芯电压，在模拟电芯并个电子负载，充电器可用（可编程电源代替 ）开路电压调至n*4.5V(n表示电芯几节串联) ；然后开始逐渐增大模拟电芯电压如B+ B4，直至充电电流应突然关断为0.00A，电压表的读数即过充保护电压
B+
C+
Bn-1
Bn-2
电气设备保护线路的检查测试
保护 器 件包 括剩余 电流动 作保 护装 置 、 熔 断器 、 断
路器 等 ， 可按 下列 顺序 进行 检查 。
