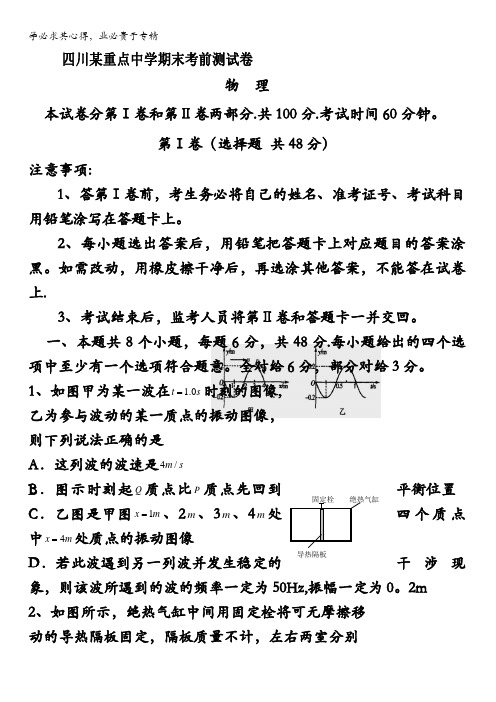

四川某重点高中2015-2016学年高二上学期期末考前加试试卷 (一) 物理 含答案
固定栓绝热气缸导热隔板四川某重点中学期末考前测试卷物 理本试卷分第Ⅰ卷和第Ⅱ卷两部分.共100分.考试时间60分钟。
第Ⅰ卷（选择题 共48分）注意事项:1、答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、每小题选出答案后，用铅笔把答题卡上对应题目的答案涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案，不能答在试卷上.3、考试结束后，监考人员将第Ⅱ卷和答题卡一并交回。
一、本题共8个小题，每题6分，共48分.每小题给出的四个选项中至少有一个选项符合题意。
全对给6分，部分对给3分。
1、如图甲为某一波在 1.0t s =时刻的图像, 乙为参与波动的某一质点的振动图像， 则下列说法正确的是 A ．这列波的波速是4/m sB ．图示时刻起Q 质点比P 质点先回到平衡位置C ．乙图是甲图1x m =、2m 、3m 、4m 处四个质点中4x m =处质点的振动图像D ．若此波遇到另一列波并发生稳定的干涉现象，则该波所遇到的波的频率一定为50Hz,振幅一定为0。
2m 2、如图所示，绝热气缸中间用固定栓将可无摩擦移 动的导热隔板固定，隔板质量不计，左右两室分别充有一定量的氢气和氧气（视为理想气体）.初始时，两室气体的温度相等,氢气的压强大于氧气的压强，松开固定栓直至系统重新达到平衡，下列说法中正确的是A．初始时氢分子的平均动能大于氧分子的平均动能B．系统重新达到平衡时，氢气的内能比初始时的小C．松开固定栓直至系统重新达到平衡的过程中有热量从氧气传递到氢气D．松开固定栓直至系统重新达到平衡的过程中,氧气的内能先增大后减小3.在如图所示的电路中，灯泡L的电阻大于电源的内阻r,闭合电键s，当滑动变阻器在如图所示位置时，灯泡L能发光,若将滑动变阻器滑片P向左移动一段距离后，下列说法正确的是A.灯泡L变亮 B。
电源的输出功率变小C.电容器C上电荷量减少D.电流表读数变大，电压表读数变小4．一个匀强电场的电场强度随时间变化的图象如图所示，在这个匀强电场中有一个带电粒子，在t＝0时刻由静止释放．若带电粒子只受电场力的作用，则下列说法中正确的是A ．带电粒子将始终向一个方向运动B ．0－3s 内，电场力的总冲量为零,电场力的总功不为零C ．4s 末带电粒子回到原出发点D ．2－4s 内电场力的总冲量不为零,但电场力的总功为零 5、如图所示,虚线 a 、 b 、 c 代表电场中的三个等势面， 相邻等势面之间的电势差相等，即U ab =U bc ,实线为一带正电的 质点仅在电场力作用下通过该区域时的运动轨迹, P 、Q 是 这条轨迹上的两点,据此可知A 。
重庆市巴蜀中学2015-2016学年高二(上)期末物理模拟试卷(解析版)
2015-2016学年重庆市巴蜀中学高二（上）期末物理模拟试卷一、单项选择题（每题 分，共 分）．图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹， 、 是轨迹上的两点．若带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是（）．带电粒子所带电荷的符号．带电粒子在 、 两点的受力方向．带电粒子在 、 两点的速度何处较大．带电粒子在 、 两点的电势能何处较大．如图所示，用电池对电容器充电，电路 、 之间接有一灵敏电流表，两极板间有一个电荷 处于静止状态．现将两极板的间距变大，则（）．电荷将向上加速运动 ．电荷将处于静止状态．电流表中将有从 到 的电流 ．电流表中将有从 到 的电流．如图的有界圆形磁场，半径为 ，磁感应强度为 ，一个质量为 ，电量为 的带电粒子，从边界向圆心射入磁场，离开磁场时方向与射入方向的夹角为 ，则粒子通过磁场所用的时间是（）． ． ． ．．如图 所示，一矩形线圈 放置在匀强磁场中，并绕过 、 中点的轴 以角速度 逆时针匀速转动．若以线圈平面与磁场夹角 时（如图 ）为计时起点，并规定当电流自 流向 时电流方向为正．则下列四幅图中正确的是（）． ． ．．．如图所示，用细橡皮筋悬吊一轻质线圈，置于一固定直导线上方，线圈可以自由运动．当给两者通以图示电流时，线圈将（）．靠近直导线，两者仍在同一竖直平面内．远离直导线，两者仍在同一竖直平面内．靠近直导线，同时旋转．远离直导线，同时旋转．如图，边长为 、电阻为 的正方形导线框 ，在外力 的作用下，以恒定的速度 沿 轴运动，穿过边长为 的正方形匀强磁场有界区域．若沿 轴正方向为力的正方向，框在图示位置的时刻作为计时起点，则磁场对线框的安培力 随时间 的变化图线为图乙中的（）． ． ． ．．如图所示， 是一小型理想变压器，接线柱 、 接在电压（ ）的正弦交流电源上，变压器右侧部分为一火警报警系统，其中 是用半导体热敏材料（电阻随温度升高而降低）制成的传感器，电流表 是值班室的显示器，显示通过 的电流，电压表 显示加在报警器上的电压（报警器未画出）， 是一定值电阻，当传感器 所在处出现火情时，下列说法正确的是（）． 的示数不变， 的示数增大． 的示数增大， 的示数增大． 的示数增大， 的示数增大． 的示数不变， 的示数减小．真空中的某装置如图所示，其中平行金属板 、 之间有加速电场， 、 之间有偏转电场， 为荧光屏．今有质子、氘核和 粒子均由 板从静止开始被加速电场加速后垂直于电场方向进入偏转电场，最后打在荧光屏上．已知质子、氘核和 粒子的质量之比为 ： ： ，电荷量之比为 ： ： ，则下列判断正确的是（）．三种粒子从 板运动到荧光屏经历的时间相同．三种粒子打到荧光屏上的位置相同．偏转电场的电场力对三种粒子做功之比为 ： ：．偏转电场的电场力对三种粒子做功之比为 ： ：二、多项选择题（每题 分，选不全的得 分，有错选的得 分）．如图所示，线圈 的电阻不计，则（）． 刚闭合时，灯立即正常发光．当灯正常发光时，电容器不带电． 断开瞬间，灯熄灭，电容器不带电． 断开瞬间，灯熄灭，电容器的 板带负电．如图所示，一个质量为 、电荷量为 的粒子从容器 下方的小孔 ，无初速度地飘入电势差为 的加速电场，然后垂直进入磁感应强度为 的匀强磁场中，最后打在照相底片 上．下列说法正确的是（）．粒子进入磁场时的速率．粒子在磁场中运动的时间．粒子在磁场中运动的轨道半径．若容器 中的粒子有初速度，则粒子仍将打在照相底片上的同一位置．如图所示，竖直面内的虚线上方是一匀强磁场 ，从虚线下方竖直上抛一正方形线圈，线圈越过虚线进入磁场，最后又落回原处，运动过程线圈平面保持在竖直面内，不计空气阻力，则（）．上升过程克服磁场力做的功等于下降过程克服磁场力做的功．上升过程克服磁场力做的功大于下降过程克服磁场力做的功．上升过程克服重力做功的平均功率大于下降过程中重力的平均功率．上升过程克服重力做功的平均功率等于下降过程中重力的平均功率．一台发电机最大输出功率为 、电压为 ，经变压器 升压后向远方输电．输电线路总电阻 ．到目的地经变压器 降压，负载为多个正常发光的灯泡 ．若在输电线路上消耗的功率为发电机输出功率的，变压器 和 的耗损可忽略，发电机处于满负荷工作状态，则下列说法错误的是（）． 原、副线圈的电流分别为 和． 原、副线圈的电压分别为 × 和． 和 的变压比分别为 ： 和 ：．有 × 盏 灯泡正常发光三、实验题（共 分）． 图 中螺旋测微器读数为 ．图 中游标卡尺（游标尺上有 个等分刻度）读数为 ．．在用电流表和电压表测定电池的电动势和内阻的实验中，被测的电源是两节干电池串联的电池组，可供选择的实验器材如下：、电流表，量程 ﹣ ， ﹣、电压表，量程 ﹣ ， ﹣、滑动变阻器， ﹣ ，、电键一个，导线若干（ ）为了尽量得到较好效果，电流表量程应选 ，电压表量程选．（ ）如图有甲、乙两个可供选的电路，应选 （填 甲 或 乙 ）电路进行实验，实验中误差是由于 表（填 电压表 或 电流表 ）的读数比实际值偏 ．（填 大 或 小 ）（ ）实验后，测得数据，并画出电源的输出特性图象（ ﹣ 图象）如图 所示，从图象中可知该电源的电动势为 ，电源内阻为 ．四、计算题．图示为一台小型发电机的示意图，矩形线圈在匀强磁场中绕 轴匀速转动，磁场方向与转轴垂直．矩形线圈的面积 × ﹣ ，匝数 ，线圈电阻 ，磁场的磁感应强度 ．线圈绕 轴以的角速度匀速转动．线圈两端外接电阻 的小灯泡和一个理想交流电流表．求：（ ）线圈中产生的感应电动势的最大值．（ ）电流表的示数．（ ）小灯泡消耗的电功率．．如图所示，电源的电动势 ，电阻 ，电动机绕组的电阻，电键 始终闭合．当电键 断开时，电阻 的电功率是 ；当电键 闭合时，电阻 的电功率是 ，求：（ ）电源的内电阻；（ ）当电键 闭合时流过电源的电流和电动机的输出功率．．如图所示，长度足够的平行光滑 形导轨倾斜放置，倾角 ，导轨间的距离 ，电阻 ，导轨电阻不计，匀强磁场的方向垂直于导轨平面，磁感强度 ，质量 、电阻 的金属棒 垂直置于导轨上，现用沿轨道平面且垂直于金属棒的大小为 的恒力，使金属棒 从静止起沿导轨向上滑行，当 棒滑行 后速度不变．求：（ ， ， 取 ）（ ）金属棒匀速运动时的速度大小；（ ）金属棒匀速运动时电阻 上的功率；（ ）金属棒从静止到刚开始匀速运动的过程中，电阻 上产生的热量为多少？．如图，竖直平面坐标系 的第一象限，有垂直 面向外的水平匀强磁场和竖直向上的匀强电场，大小分别为 和 ；第四象限有垂直 面向里的水平匀强电场，大小也为 ；第三象限内有一绝缘光滑竖直放置的半径为 的半圆轨道，轨道最高点与坐标原点 相切，最低点与绝缘光滑水平面相切于 ．一质量为 的带电小球从 轴上（ ＞ ）的 点沿 轴正方向进入第一象限后做圆周运动，恰好通过坐标原点 ，且水平切入半圆轨道并沿轨道内侧运动，过 点水平进入第四象限，并在电场中运动（已知重力加速度为 ）．（ ）判断小球的带电性质并求出其所带电荷量；（ ） 点距坐标原点 至少多高；（ ）若该小球以满足（ ）中 最小值的位置和对应速度进入第一象限，通过 点开始计时，经时间 小球距坐标原点 的距离 为多远？学年重庆市巴蜀中学高二（上）期末物理模拟试卷参考答案与试题解析一、单项选择题（每题 分，共 分）．图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹， 、 是轨迹上的两点．若带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是（）．带电粒子所带电荷的符号．带电粒子在 、 两点的受力方向．带电粒子在 、 两点的速度何处较大．带电粒子在 、 两点的电势能何处较大【考点】电场线；电势能．【分析】由图，粒子的运动轨迹向左弯曲，说明粒子受到的电场力大体向左，电场线方向不明，无法判断粒子的电性．根据电场线疏密程度，判断 两点场强的大小，从而判断 两点电场力大小，再根据牛顿第二定律得 点加速度的大小．【解答】解： 、粒子的运动轨迹向左弯曲，说明粒子在 、 两点受到的电场力沿电场线向左，由于电场线方向不明，无法确定粒子的电性．故 错误， 正确． 、由轨迹弯曲方向与粒子速度方向的关系分析可知，由 到 ，电场力对粒子做负功，粒子的动能减小，电势能增大，则粒子在 点的速度较大 点的电势能大，故 正确．故选：．如图所示，用电池对电容器充电，电路 、 之间接有一灵敏电流表，两极板间有一个电荷 处于静止状态．现将两极板的间距变大，则（）．电荷将向上加速运动 ．电荷将处于静止状态．电流表中将有从 到 的电流 ．电流表中将有从 到 的电流【考点】电容器和电感器对交变电流的导通和阻碍作用；共点力平衡的条件及其应用；电场强度；电容．【分析】电荷 处于静止状态，受到重力与电场力而平衡．将两极板的间距变大，而电容器的电压不变，根据板间场强 分析场强的变化，再分析电荷 所受电场力的变化，判断电荷 的运动方向．根据电容的决定式分析电容的变化，而电容器的电压一定，再由电容的定义式分析板间电容器电量的变化，根据电容器是充电还是放电，分析电路中电流的方向．【解答】解：、 将两极板的间距变大，而电容器的电压不变，板间场强 减小，电荷 所受的电场力 减小，电荷将向下加速运动．故 错误， 也错误；、 根据电容的决定式可知，电容减小，电容器的电压 不变，由电容的定义式分析得知，电容器的电量减小，电容器放电，而电容器上极板带正电，则电流表中将有从 到 的电流．故 错误， 正确．故选 ．．如图的有界圆形磁场，半径为 ，磁感应强度为 ，一个质量为 ，电量为 的带电粒子，从边界向圆心射入磁场，离开磁场时方向与射入方向的夹角为 ，则粒子通过磁场所用的时间是（）． ． ． ．【考点】带电粒子在匀强磁场中的运动．【分析】做入射速度和出射速度的垂线，交点为圆心，由几何知识确定转过的圆心角，结合周期公式计算粒子通过磁场的时间．【解答】解：粒子做匀速圆周运动的轨迹如图所示，由几何知识知转过的圆心角 ，粒子在磁场中的运动时间为： ×故选： ．．如图 所示，一矩形线圈 放置在匀强磁场中，并绕过 、 中点的轴 以角速度 逆时针匀速转动．若以线圈平面与磁场夹角 时（如图 ）为计时起点，并规定当电流自 流向 时电流方向为正．则下列四幅图中正确的是（）． ． ．．【考点】正弦式电流的图象和三角函数表达式．【分析】从 图可看出线圈从垂直于中性面开始旋转，所以是余弦函数，根据楞次定律可以判断出电流方向，写出电流的瞬时表达式即可求解．【解答】解：从 图可看出线圈从垂直于中性面开始旋转，由楞次定律可判断，初始时刻电流方向为 到 ，若以线圈平面与磁场夹角 时（如图 ）为计时起点，则瞬时电流的表达式为，故 正确．故选：．如图所示，用细橡皮筋悬吊一轻质线圈，置于一固定直导线上方，线圈可以自由运动．当给两者通以图示电流时，线圈将（）．靠近直导线，两者仍在同一竖直平面内．远离直导线，两者仍在同一竖直平面内．靠近直导线，同时旋转．远离直导线，同时旋转【考点】左手定则．【分析】由右手螺旋定则判断出直导线的磁场，导线框在直导线上边，所处的磁场方向垂直纸面向外，再由左手定则判断线圈的受力情况进行解决．【解答】解：由右手螺旋定则判断出直导线的磁场，线圈在直导线上边，所处的磁场方向垂直纸面向外．由左手定则判断线圈的受力情况，左右部分大小相等，方向相反，上下两边方向也相反，但由于直导线周围磁感应强度的大小与它到导线的距离成反比，线圈下边受力比上边受力大，合力向下，所以线圈向下运动靠近通电长直导线，而不会发生转动．故选： ．．如图，边长为 、电阻为 的正方形导线框 ，在外力 的作用下，以恒定的速度 沿 轴运动，穿过边长为 的正方形匀强磁场有界区域．若沿 轴正方向为力的正方向，框在图示位置的时刻作为计时起点，则磁场对线框的安培力 随时间 的变化图线为图乙中的（）． ． ． ．【考点】导体切割磁感线时的感应电动势；安培力．【分析】由线圈运动时切割磁感线的长度，由 可求得感应电动势，则由欧姆定律可得出电流，即可求出安培力的大小；根据左手定则判断安培力的方向．【解答】解： ﹣时间内，线框在磁场之外，安培力与电流均为 ；在﹣ 时间内，由右手定则可得出感应电流的方向为逆时针的方向，维持线框以恒定速度 沿 轴运动，所以感应电动势和感应电流均不变，根据左手定则得出安培力的方向 轴的负方向．由 得知，安培力的大小也不变；在 ﹣ 时间内，线框全部进入磁场，穿过线框的磁通量不变，没有感应电流将产生，则安培力也为 ．在 ﹣ 时间内，线框左边切割磁感线，由右手定则可得出电流的方向为顺时针的方向，维持线框以恒定速度 沿 轴运动，所以感应电动势和电流不变，安培力的大小也不变；根据左手定则得出安培力的方向 轴的负方向．故 正确．故选．如图所示， 是一小型理想变压器，接线柱 、 接在电压（ ）的正弦交流电源上，变压器右侧部分为一火警报警系统，其中 是用半导体热敏材料（电阻随温度升高而降低）制成的传感器，电流表 是值班室的显示器，显示通过 的电流，电压表 显示加在报警器上的电压（报警器未画出）， 是一定值电阻，当传感器 所在处出现火情时，下列说法正确的是（）． 的示数不变， 的示数增大． 的示数增大， 的示数增大． 的示数增大， 的示数增大． 的示数不变， 的示数减小【考点】变压器的构造和原理．【分析】电压表与电流表测的是交变电流的有效值，根据交变电流的瞬时值表达式可以求出电压表的示数．当出现火警时，根据 阻值的变化，应用串并联电路特点及欧姆定律判断各电表示数如何变化．【解答】解： 测量电源的输出电压，故其示数不变；当传感器 所在处出现火警时， 阻值减小，副线圈电路总电阻变小，副线圈电压不变，由闭合电路欧姆定律可知，副线圈总电流 变大，电阻 电压 变大， 与 并联电压变小，电压表 示数变小，电流表 示数变小，副线圈电流变大，原线圈电流变大，电流表 示数变大；故只有 正确；故选： ．．真空中的某装置如图所示，其中平行金属板 、 之间有加速电场， 、 之间有偏转电场， 为荧光屏．今有质子、氘核和 粒子均由 板从静止开始被加速电场加速后垂直于电场方向进入偏转电场，最后打在荧光屏上．已知质子、氘核和 粒子的质量之比为 ： ： ，电荷量之比为 ： ： ，则下列判断正确的是（）．三种粒子从 板运动到荧光屏经历的时间相同．三种粒子打到荧光屏上的位置相同．偏转电场的电场力对三种粒子做功之比为 ： ：．偏转电场的电场力对三种粒子做功之比为 ： ：【考点】带电粒子在匀强电场中的运动．【分析】三种粒子在偏转电场中做类平抛运动，飞出电场后做匀速直线运动，两个过程中水平方向是速度相同的匀速直线运动，根据动能定理求出加速获得的速度表达式，可分析从 板运动到荧光屏经历的时间关系．根据推论分析粒子偏转距离与加速电压和偏转电压的关系，分析粒子打到荧光屏上的位置关系．根据 ，分析电场力做功之比．【解答】解：设加速电压为 ，偏转电压为 ，偏转极板的长度为 ，板间距离为 ．、在加速电场中，由动能定理得： ，得，加速获得的速度为．三种粒子从 板运动到荧光屏的过程，水平方向做速度为 的匀速直线运动，由于三种粒子的比荷不同，则 不同，所以三种粒子从 板运动到荧光屏经历的时间不同．故 错误．、根据推论： ，可知， 与粒子的种类、质量、电量无关，故三种粒子偏转距离相同，打到荧光屏上的位置相同．故 正确．、 、偏转电压的电场力做功为 ，则 与 成正比，三种粒子的电荷量之比为 ： ： ，则有电场力对三种粒子做功之比为 ： ： ．故 错误， 错误．故选： ．二、多项选择题（每题 分，选不全的得 分，有错选的得 分）．如图所示，线圈 的电阻不计，则（）． 刚闭合时，灯立即正常发光．当灯正常发光时，电容器不带电． 断开瞬间，灯熄灭，电容器不带电． 断开瞬间，灯熄灭，电容器的 板带负电【考点】电容器和电感器对交变电流的导通和阻碍作用；自感现象和自感系数．【分析】由于线圈 的直流电阻不计， 闭合电路稳定后，电容器被短路，两端电压为零，不带电．当断开 的瞬间，线圈中电流要减小，产生自感电动势根据楞次定律电容器 板所带电的电性．【解答】解： 、当 刚闭合时，因线圈的自感现象，导致灯慢慢发光，故 错误；、由于线圈 的直流电阻不计，闭合 ，稳定后，电容器两端电压为零，电容器不带电．故 正确．、断开 的瞬间，线圈中电流将要减小，产生自感电动势，根据楞次定律判断可知，线圈产生左正右负的自感电动势，相当于电源，电容器刚要充电，即电容器不带电，故 正确， 错误．故选： ．．如图所示，一个质量为 、电荷量为 的粒子从容器 下方的小孔 ，无初速度地飘入电势差为 的加速电场，然后垂直进入磁感应强度为 的匀强磁场中，最后打在照相底片 上．下列说法正确的是（）．粒子进入磁场时的速率．粒子在磁场中运动的时间．粒子在磁场中运动的轨道半径．若容器 中的粒子有初速度，则粒子仍将打在照相底片上的同一位置【考点】带电粒子在匀强磁场中的运动；牛顿第二定律；向心力．【分析】 、根据动能定理求出粒子进入磁场时的动能，从而可知速度 ． 、根据洛伦兹力提供向心力，可求出粒子的轨道半径 ．根据周期公式，计算周期 ，运动时间为 ．、若容器 中的粒子有初速度，再重复上述计算过程，求出这时的半径，与没有初速度的半径比较，可判断是否打在同一位置．【解答】解： 、带电粒子在加速电场中运动，由动能定理有：得粒子进入磁场时的速率为：．故 正确．、 、粒子在磁场中做匀速圆周运动，由洛伦兹力提供向心力，则有：解得： ．所以周期 ，粒子在磁场中运动的时间 ．故 错误、 正确．、若容器 中的粒子有初速度 ，则根据动能定理﹣，得粒子进入磁场时的速率．粒子在磁场中做匀速圆周运动，由洛伦兹力提供向心力，则有解得： ＞ ．即若容器 中的粒子有初速度，则粒子打在照相底片上的不同的位置．故 错误．故选： ．．如图所示，竖直面内的虚线上方是一匀强磁场 ，从虚线下方竖直上抛一正方形线圈，线圈越过虚线进入磁场，最后又落回原处，运动过程线圈平面保持在竖直面内，不计空气阻力，则（）．上升过程克服磁场力做的功等于下降过程克服磁场力做的功．上升过程克服磁场力做的功大于下降过程克服磁场力做的功．上升过程克服重力做功的平均功率大于下降过程中重力的平均功率．上升过程克服重力做功的平均功率等于下降过程中重力的平均功率【考点】导体切割磁感线时的感应电动势；电磁感应中的能量转化．【分析】线圈进入磁场，在先上升又落回到原处地过程中，由于安培力一直做负功，线圈的机械能减小转化为内能，经过同一点时线圈上升的速度大于下降速度，上升时安培力的大小大于下降时安培力的大小．根据安培力大小关系确定上升和下降两个过程克服磁场力做功关系．根据上升与下降过程速度关系，确定运动时间关系，判断上升与下降过程重力功率关系．【解答】解： 、 ，在线圈先上升又落回到原处地过程中，由于电磁感应产生电能，线圈的机械能减小转化为内能，经过同一点时，上升的速率大于下降速率，则上升时所受的安培力的大小大于下降时安培力的大小．而两个过程位移大小相等，因此上升过程中线圈克服磁场力做的功大于下降过程中克服磁场力做的功．故 错误， 正确． 、 由于经过同一点时线圈上升的速度大于下降速度，而上升和下降两个过程位移大小相等，所以上升过程的平均速度大于下降的平均速度，则上升的时间小于下降的时间，由于高度相等，上升过程中克服重力做功与下降过程中重力做功相等，由公式 ，则知上升过程中克服重力做功的平均功率大于下降过程中重力做功的平均功率．故 正确， 错误．故选：．一台发电机最大输出功率为 、电压为 ，经变压器 升压后向远方输电．输电线路总电阻 ．到目的地经变压器 降压，负载为多个正常发光的灯泡 ．若在输电线路上消耗的功率为发电机输出功率的，变压器 和 的耗损可忽略，发电机处于满负荷工作状态，则下列说法错误的是（）． 原、副线圈的电流分别为 和． 原、副线圈的电压分别为 × 和． 和 的变压比分别为 ： 和 ：．有 × 盏 灯泡正常发光【考点】变压器的构造和原理．【分析】根据电压与匝数成正比，电流与匝数成反比，可以求得降压变压器的电流和输电线上的电流的大小，从而可以求得输电线和用电器消耗的功率的大小．由于降压变压器的负载能正常工作，则可算出降压变压器的原线圈的匝数之比，同时能确定接入多少个灯泡才正常发光．【解答】解： 、对于变压器 ，由 ，得 × ，损失功率× ，故 ，故 正确损、又 ，故 ： ： ： ， ﹣ ， ，故 × ， × ，故 正确、 ，故升压变压器， ： ： ： ，而降压变压器的匝数比： ，故 错误；、用户得到的功率为× ， × 盏，故 正确．用本题选择错误的，故选：三、实验题（共 分）． 图 中螺旋测微器读数为 ．图 中游标卡尺（游标尺上有 个等分刻度）读数为 ．【考点】刻度尺、游标卡尺的使用；螺旋测微器的使用．【分析】螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．游标卡尺读数的方法是主尺读数加上游标读数，不需估读．【解答】解： 螺旋测微器的固定刻度读数为 ，可动刻度读数为 × ，所以最终读数为 ．游标卡尺的固定刻度读数为 ，游标读数为 ×，所以最终读数为 ．故答案为：。
2015-2016学年上海理工大附中高二(上)期末物理试卷
2015-2016学年上海理工大附中高二（上）期末物理试卷一.选择题（每题3分，共36分）1．（3分）若在电场中仅考虑电场力的作用，下面有关电场线的论述，正确的是（）A．电场线上任一点的切线方向就是点电荷在该点运动的方向B．电场线上任一点的切线方向就是正电荷在该点的加速度方向C．电场线弯曲的区域内分布的是非匀强电场，电场线为直线的区域内分布的是匀强电场D．只要初速度为零，正电荷必将在电场中沿电场线方向运动2．（3分）关于磁感强度，下列说法正确的是（）A．磁感强度表示磁场的强弱B．磁感线密的地方，磁感强度大C．空间某点的磁感强度的方向就是该点的磁场方向D．磁感强度的方向就是通电导线在磁场中的受力方向3．（3分）下列单位中与磁感应强度的单位T不相当的是（）A．Wb/m2B．N/（A•m）C．N/（C•m）D．kg/（s2•A）4．（3分）下图中分别标明了通电直导线中电流I、匀强磁场的磁感应强度B和电流所受安培力F的方向，其中正确的是（）A．B．C．D．5．（3分）如图所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则下图中能正确反映该门电路输出端电势U Y随时间变化关系的图象是（）A．B．C．D．6．（3分）如图所示，条形磁铁放在水平桌面上，它的正中央上方固定一长直导线，导线与磁铁垂直．给导线通以垂直纸面向外的电流，则（）A．磁铁对桌面的压力增大，磁铁受桌面的摩擦力作用B．磁铁对桌面的压力增大，磁铁不受桌面的摩擦力作用C．磁铁对桌面的压力减小，磁铁受桌面的摩擦力作用D．磁铁对桌面的压力减小，磁铁不受桌面的摩擦力作用7．（3分）用两个一样的弹簧吊着一根铜棒，铜棒所在虚线范围内有垂直于纸面的匀强磁场，棒中通以自左向右的电流（如图所示），当棒静止时，弹簧秤的读数为F1；若将棒中的电流方向反向，当棒静止时，弹簧秤的示数为F2，且F2＞F1，根据这两个数据，不能确定（）A．磁场的方向B．磁感强度的大小C．安培力的大小D．铜棒的重力8．（3分）圆形线圈套在条形磁铁的正中间，磁铁垂直于线圈平面，则下列哪些方法可使穿过线圈的磁通量增加．（）A．增大线圈面积B．减小线圈面积C．增加线圈匝数D．减少线圈匝数9．（3分）如图所示为某种用来束缚原子的磁场的磁感线分布情况，以O点（图中白点）为坐标原点．沿Z轴正方向磁感应强度B的大小变化情况最有可能是图中的（）A．B．C．D．10．（3分）在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。
湛江市二中2015-2016学年度第一学期期末考试 高二物理(海东中学 文科班)
05、下列物理量均为矢量的是（） A．速度、力、质量 B．加速度、力、温度 C．平均速度、功、位移 D．瞬时速度、加速度、力 06、下列运动中不能用经典力学规律描述的是（） A．子弹的飞行 B．和谐号从深圳向广州飞驰 C．人造卫星绕地球运动 D．粒子接近光速的运动
第 1 页 共 10 页
ECNU
LEX
第 2 页 共 10 页
ECNU
LEX
17、地球的半径为 R，某同步卫星在地球表面所受万有引力为 F，则该卫星在离地面高度约 6R 的轨道上受到的万有引力约为（） A．6F C．D． 18、在“探究弹力和弹簧伸长的关系”实验中，因单根弹簧的弹性限度有限，某同学将两根 同样的轻质弹簧并联起来（如图所示） ，测得其劲度系数为 k，则单根弹簧的劲度系数为（） A．2k B．k C．0.5k D．0.2k 19、某同学沿 400m 的跑道跑步一圈后回到起点，此过程的路程和位移分别是（） A．400m，400m C．0，400m B．400m，0 D．0，0 B．7F
一、单项选择题Ⅰ：本大题共 30 小题，每小题 1 分，共 30 分，在每小题列出的四个选项 中，只有一项符合题目要求． 01、下列说法中正确的是（） A．麦克斯韦为经典力学作出了最重要的贡献 B．牛顿认为力是改变物体运动状态的原因 C．亚里士多德认为物体的运动不需要力来维持 D．伽利略认为一切物体不受外力作用时都处于静止状态 02、分析下列运动时，可将有下划线的物体看作质点的是（） A．瓢虫翅膀的煽动 B．乒乓球的旋转 C．运动员跨栏 D．火星绕太阳公转 03、下列对物体运动的描述中，有关参考系的说法正确的是（） A．“一江春水向东流”以水面上的船为参考系 B．“地球绕太阳的公转”以地球为参考系 C．“钟表的时针在转动”以表盘为参考系 D．“火车行驶出站台”以该列车上的乘客为参考系 04、运动员参加 110 米栏比赛，11 秒末到达终点的速度为 12m/s，则全程的平均速度是（） A．10m/s C．6m/s B．11m/s D．12m/s
湖北省黄石市2015-2016学年高二上学期期末考试(调考)物理试题 含答案
黄石市2015—2016学年度高二期末考试（调考）物理试题卷注意事项: 1、本试卷分试题卷和答题卡两部分，考试时间为90分钟，满分110分。
2、考生在答题前,请阅读答题卡中的“注意事项",然后按要求答题。
3、所有答案均须做在答题卡相应区域，做在其它区域无效.第Ⅰ卷（共40分)一、本大题共10小题，1～6每小题4分，每小题给出的四个选项中,只有一个选项正确。
7～10每小题4分，每小题给出的四个选项中，有两个或两个以上选项正确。
全部选对的，得4分，选不全的得2分，有选错或不答的得0分。
共40分。
1．下列有关物理学史的说法正确的是 A ．元电荷的数值最早是由密立根测得的 B ．库仑通过实验得出，任何带电物体之间的作用力都与间距的平方成正比 C ．安培发现了电流的磁效应，并提出了分子电流假说 D ．楞次发现了电磁感应现象,并在大量实验事实的基础上总结出楞次定律 2．下列说法中正确的是 A ．在电路中电流所做的功就是电场力对电荷所做的功，电流所做的功只能转化为热能 B ．带电粒子在磁场中一定受到洛仑兹力的作用，洛仑兹力不做功，但是可以改变物体的运动状态 C ．通电直导线在磁场中会受到安培力的作用，安培力的方向总是垂直于磁感应强度和导线所确定的平面 D ．带电粒子射入电场中，一定会受到电场力的作用 3．如图所示,直线MN 是某电场中的一条电场线(方向未画出）。
虚线是一带电粒子只在电场力的作用下，由a 到b 的运动轨迹，轨迹为一抛物线。
下列判断正确的是 A ．电场线MN 的方向一定是由M 指向N B ．带电粒子由a 运动到b 的过程中动能一定逐渐减小 C ．带电粒子在a 点的电势能一定大于在b 点的电势能 D ．带电粒子在a 点的加速度一定大于在b 点的加速度 M N a b4．如图所示，两半径相同的通电圆环导线互相垂直地竖直放置，圆心都在O 点，通过的电流方向如图，电流大小都为I ，其中直径AB 恰好沿东西方向，则关于圆心O 点的磁感应强度B 的方向，下列说法正确的是A ．水平面内朝东偏北450方向B ．水平面内朝东偏南450方向C ．与正东成450斜向下方向D ．与正南成450斜向下方向5．如图所示，用一根横截面积为S 的硬导线做成一个半径为r 的圆环，把圆环部分置于均匀变化的匀强磁场中，磁场方向垂直纸面向里，磁感应强度大小随时间的变化率B k t ∆=∆（k ＜0），ab 为圆环的一条直径,导线的电阻率为ρ.下列说法正确的是A ．圆环中产生逆时针方向的感应电流B ．a 点比b 点的电势高C ．a 、b 两点间的电压大小为22r k πD ．圆环中感应电流的大小为4krS ρ6．如图为回旋加速器的结构示意图，两个半径为R 的D 形金属盒相距很近，连接电压峰值为U M 、频率为m Bq f π4=的高频交流电源，垂直D 形盒的匀强磁场的磁感应强度为B.现用此加速器来加速电荷量分别为+0。
江苏省南京市2015-2016学年高二上学期期末复习物理试卷Word版含答案
高二物理上学期期末考试试题说明：本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分100分。
考试时间100分钟。
答案写在答题卡上，交卷时只交答题卡第Ⅰ卷（选择题）一、选择题：（本题共有10小题，每小题4分，共40分，各小题四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，有漏选的得2分，有错选或不选的得0分）1、如图所示的四个图中，分别标明了通电导线在磁场中的电流方向、磁场方向以及通电导线所受磁场力的方向，其中正确的是（）A B C D2．在磁感应强度为B的匀强磁场中做匀速圆周运动的带电粒子，当磁感应强度突然增大为2B 时，这个带电粒子( )A．速率加倍，周期减半 B．速率不变，轨道半径减半C．速率不变，周期减半 D．速率减半，轨道半径不变3．关于电磁感应现象，下列说法中正确的是( )A．感应电流的磁场总是与原磁场方向相反B．闭合线圈放在变化的磁场中就一定能产生感应电流C．闭合线圈放在匀强磁场中做切割磁感线运动时，一定能产生感应电流D．感应电流的磁场总是阻碍原来磁场的磁通量的变化4．如图所示的电路，闭合开关S，当滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表读数变小，电压表读数变大B．小灯泡L变暗C．电容器C上电荷量减小D．电源的总功率变小5．将一磁铁缓慢地或迅速地插到闭合线圈中同样位置处，不发生变化的物理量有( ) A．磁通量的变化量 B．磁通量的变化率C．感应电流的大小 D．流过导体横截面的电荷量6．在如图甲所示的电路中，电源电动势为3.0V，内阻不计，L1、L2、L3为三个特殊材料制成的相同规格的小灯泡，这种灯泡的伏安特性曲线如图乙所示，当开关S闭合稳定后：( )A．L1、L2、L3的电阻相同B．L3两端的电压为L1的2倍C．通过L3的电流是L1的2倍D．L3消耗的功率为0.75W7．如图所示，两水平放置的平行金属板M、N放在匀强磁场中，导线ab贴着M、N边缘以速度v向右匀速滑动，当一带电粒子以水平速度v0射入两板间后，能保持匀速直线运动，该带电粒子可能( )．A．带正电，速度方向向左 B．带负电，速度方向向左C．带正电，速度方向向右 D．带负电，速度方向向右8．在竖直方向的匀强磁场中，水平放置一圆形导体环。
孝义市2015-2016学年高二上学期期末考试物理试题 含答案
学校姓名考号2015—2016年度孝义市高二年级期末考试物理试题一、单项选择题：每小题四个选项中只有一个选项正确。
每小题3分，共30分。
1．关于电场线和磁感线,下列说法正确的是A．电场线和磁感线都是利用疏密程度来表示场的强弱的B．磁感线是客观存在的，而电场线是不存在的C．静电场的电场线是闭合的曲线，而磁感线则是不闭合的曲线D．电场线可以相交，磁感线也可以相交2．在赤道上空有一直导线水平放置，导线内通以由西向东的电流，则此导线A．受到竖直向上的安培力B．受到竖直向下的安培力C．受到由南向北的安培力D．受到由西向东的安培力3．在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化4．Q1、Q2为两个点电荷，带正电的试探电荷q在ArrayQ1、Q2的中垂线上的A点处所受Q1、Q2作用力以及它们合力的大小和方向如图所示，由此可以判断A．Q2的电量一定小于Q1的电量B．Q2的电量一定大于Q1的电量C．Q1、Q2一定为等量异种电荷D．Q1、Q2一定为等量同种电荷5．用多用表测直流电压U、直流电流I和电阻R时,若红表笔插入多用表的正（+)插孔，黑表笔插入多用表的负(－）插孔,则A．测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流出多用表B．测U、I时,电流从红表笔流出多用表,测R时电流从红表笔流入多用表C．测U、I时，电流从红表笔流入多用表,测R时电流从红表笔流入多用表D．测U、I时，电流从红表笔流出多用表,测R时电流从红表笔流出多用表6．某厂商制作了一种特殊的手机，在电池能量耗尽时摇晃手机，即可产生电能维持通话.摇晃手机的过程是将机械能转化为电能,如果将该手机摇晃一次,相当于将100 g的重物举高30 cm,且每秒摇两次，则摇晃手机的平均功率为（取g= 10 m/s2）A．0。
福建省泉州市晋江市平山中学2015_2016学年高二物理上学期期末试卷(含解析)
福建省泉州市晋江市平山中学2015～2016学年度高二上学期期末物理试卷一、单项选择题（本大题有9小题，每小题只有一个正确答案，每小题4分，共36分）1．关于磁感线的概念，下列说法中正确的是（）A．磁感线是磁场中客观存在、但肉眼看不见的曲线B．磁感线总是从磁体的N极指向S极C．磁感线上各点的切线方向与该点的磁场方向一致D．沿磁感线方向，磁场逐渐减弱2．对如图所示情况，以下说法正确的是（）A．当开关S闭合后螺线管下端是N极B．当开关S闭合时，小磁针将逆时针转动，静止后S极向上C．当开关S闭合时，小磁针将顺时针转动，静止后N极向上D．当开关S闭合后滑动变阻器滑片向右移动，电磁铁磁性将减弱3．关于电阻和电阻率的说法中，正确的是（）A．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B．由R=可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一D．某些金属合金和化合物的电阻率随温度的降低突然减小为零，这种现象叫做超导现象4．有一毫伏表，它的内阻是100Ω，量程为0.2V，现要将它改装成量程为10A的电流表，则毫伏表应（）A．并联一个0.02Ω的电阻B．并联一个0.2Ω的电阻C．串联一个50Ω的电阻D．串联一个4900Ω的电阻5．下列说法正确的是（）A．根据E=可知，电场中某点的场强与电场力成正比B．根据E=可知，点电荷电场中某点的场强与点电荷的电荷量Q成正比C．根据场强叠加原理可知，合电场的场强一定大于分电场的场强D．电场强度的方向与电场力的方向一致6．在如图所示电路中，当变阻器R3的滑动头P向b端移动时（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小7．用电流表（内阻约4Ω）和电压表（内阻约3kΩ）测量电阻R的阻值．分别将图甲和图乙两种测量电路连到电路中，进行多次测量．按照图甲所示电路某次的测量情况：电流表的示数是4.60mA，电压表的示数是2.50V；按照图乙所示电路某次的测量情况：电流表的示数是5.00mA，电压表的示数是2.30V．比较这两次测量结果，正确的说法是（）A．电阻的真实值更接近460Ω，且大于460ΩB．电阻的真实值更接近460Ω，且小于460ΩC．电阻的真实值更接近543Ω，且大于543ΩD．电阻的真实值更接近543Ω，且小于543Ω8．如图为一匀强电场，某带电粒子从A点运动到B点．在这一运动过程中克服重力做的功为2.0J，电场力做的功为1.5J．则下列说法正确的是（）A．粒子带负电B．粒子在A点的电势能比在B点少1.5JC．粒子在A点的动能比在B点少0.5JD．粒子在A点的机械能比在B点少1.5J9．将一电荷量为+Q的小球放在不带电的金属球附近，所形成的电场线分布如图所示，金属球表面的电势处处相等． a、b为电场中的两点，则（）A．a点的电场强度比b点小B．a点的电势比b点的低C．检验电荷﹣q在a点的电势能比在b点的大D．将检验电荷﹣q从a点移到b点的过程中，电场力做负功二、多项选择题（每小题有一个以上的答案正确，每小题4分，漏选得2分，错选、多选为0分，共12分）10．a、b两个电阻的I﹣U图线如图所示，则（）A．R a＞R bB．R a＜R bC．若将它们串联在电路中，发热功率较大的是电阻R bD．若将它们并联在电路中，发热功率较大的是电阻R b11．如图，真空中三个点电荷A、B、C，可以自由移动，依次排列在同一直线上，都处于平衡状态，若三个电荷的带电量、电性及相互距离都未知，但AB＞BC，则根据平衡条件不能断定（）A．A、B、C分别带什么性质的电B．A、B、C中哪几个带同种电荷，哪几个带异种电荷C．A、B、C中哪个电量最大D．A、B、C中哪个电量最小12．如图所示，从灯丝发出的电子经加速电场加速后，进入偏转电场，若加速电压为U1，偏转电压为U2，要使电子在电场中的偏转量y增大为原来的2倍，下列方法中正确的是（）A．使U1减小为原来的B．使U2增大为原来的2倍C．使偏转板的长度增大为原来2倍D．使偏转板的距离减小为原来的三、填空题（每空2分，共18分）13．如图的游标卡尺的读数为：mm14．用欧姆表测电阻时，如发现指针偏转角度太小，为了使读数的精度提高，应使选择开关拨到较（选填“大”或“小”）的倍率档，重新测量，测量前要进行调零．如图所示为使用多用表进行测量时，指针在刻度盘上停留的位置，若选择旋钮：（1）“×1kΩ”位置，则测量值为；（2）直流“10V”位置，则测量值为．15．用电流表和电压表测定一节干电池的电动势和内电阻的实验中，所用电流表和电压表的内电阻分别为0.1Ω和1KΩ，如图为所需的器材．（1）请你把它们连成实验电路，注意两个电表要选用适当量程，并要求变阻器的滑动片在左端时其电阻值最大．（2）一位同学记录的6组数据见下表，试根据这些数据在图中画出U﹣I图线，根据图线求）在以上实验中，由于电流表和电压表内阻的影响，下列说法正确的是A．用图a所示电路时，E测＜E真 B．用图a所示电路时，r测＜r真C．用图b所示电路时，E测＜E真 D．用图b所示电路时，r测＜r真．四、计算题（共34分，解题时要写出必要的文字说明、方程式、演算步骤，只写最后答案而无演算过程的不得分，答案必须明确写出数值和单位．）16．有一个直流电动机，把它接入0.2V电压的电路，当电机不转时，测得流过电动机的电流是0.4A；若把电动机接入2.0V电压的电路中，电动机正常工作，工作电流是1.0A．问：（1）电动机正常工作时的输出功率多大？（2）如果在电动机正常工作时，转子突然被卡住，电动机的发热功率是多大？17．在匀强电场中如图所示分布着A、B、C三点，当把一个电量q=10﹣5C的正电荷从A沿AB 线移到B点时，电场力做的功为零；从B移到C时，电场力做功为﹣1.73×10﹣3J，试判断该电场的方向，算出场强的大小．18．如图所示，在E=1×103N/C的竖直匀强电场中，有一光滑的半圆形绝缘轨道QPN竖直放置与一水平绝缘轨道MN相切连接，P为QN圆弧的中点，其半径R=40cm，一带负电电荷量q=10﹣4C的小滑块质量m=20g，与水平轨道间的动摩擦因数μ=0.4，从位于N点右侧s=1.5m 处的M点以初速度v0向左运动，取g=10m/s2．求：（1）若滑块初速度v0为6m/s，则滑块通过P点时对轨道的压力是多大？（2）若使小滑块在运动中不离开轨道QPN（Q点、N点除外）问小滑块从M点出发时的初速度满足什么条件？福建省泉州市晋江市平山中学2015～2016学年度高二上学期期末物理试卷参考答案与试题解析一、单项选择题（本大题有9小题，每小题只有一个正确答案，每小题4分，共36分）1．关于磁感线的概念，下列说法中正确的是（）A．磁感线是磁场中客观存在、但肉眼看不见的曲线B．磁感线总是从磁体的N极指向S极C．磁感线上各点的切线方向与该点的磁场方向一致D．沿磁感线方向，磁场逐渐减弱【考点】磁感线及用磁感线描述磁场．【分析】根据磁感线特点分析答题：（1）磁体的周围存在着看不见，摸不着但又客观存在的磁场，为了描述磁场，在实验的基础上，利用建模的方法想象出来的磁感线，磁感线并不客观存在．（2）磁感线在磁体的周围是从磁体的N极出发回到S极．在磁体的内部，磁感线是从磁体的S极出发，回到N极．（3）磁场中的一点，磁场方向只有一个，由此入手可以确定磁感线不能相交．（4）磁场的强弱可以利用磁感线的疏密程度来描述．磁场越强，磁感线越密集．【解答】解：A、磁感线是理想化的物理模型，实际上不存在，故A错误；B、磁感线从磁体外部是从N极指向S极，而内部是从S极指向N极，磁感线是闭合的曲线，故B错误；C、磁感线上各点的切线方向与该点的磁场方向一致的方向相同，故C正确；D、沿磁感线方向，磁场可能减弱，也可能增加，也可能不变，故D错误；故选：C．【点评】本题是一道基础题，记住相关的基础知识，对于解决此类识记性的题目非常方便．2．对如图所示情况，以下说法正确的是（）A．当开关S闭合后螺线管下端是N极B．当开关S闭合时，小磁针将逆时针转动，静止后S极向上C．当开关S闭合时，小磁针将顺时针转动，静止后N极向上D．当开关S闭合后滑动变阻器滑片向右移动，电磁铁磁性将减弱【考点】通电直导线和通电线圈周围磁场的方向．【专题】定性思想；推理法；磁场磁场对电流的作用．【分析】根据电流方向由安培定则可判定磁极方向，由磁场的分布可判断小磁针的运动；由影响电磁铁强弱的因素可判断磁性强弱的变化．【解答】解：A、开关闭合后，电流方向由下方流入，由安培定则可知上方为N极，故A错误．B、C、由安培定则可知上方为N极，故小磁针S极会向下转动，N极向上转动，故小磁针顺时针转动，故B错误，C正确；D、滑片向右滑动时，滑动变阻器接入部分电阻减小，故电路中电流变大，电磁铁的磁性增强．故D错误．故选：C．【点评】要判小磁针的转动方向，应先由安培定则判螺线管的磁极；则可以将螺线管视为条形磁铁进行分析处理．3．关于电阻和电阻率的说法中，正确的是（）A．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B．由R=可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一D．某些金属合金和化合物的电阻率随温度的降低突然减小为零，这种现象叫做超导现象【考点】电阻定律；欧姆定律．【专题】恒定电流专题．【分析】知道电阻是导体对电流的阻碍作用，影响电阻大小的因素有：材料、长度、横截面积、温度，与通过导体的电流和导体两端的电压无关．【解答】解：A、电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关；而与导体两端有无电压、电压高低，导体中有无电流、电流大小无关，故AB错误；C、导线的电阻率有材料本身的特性决定，与导体的电阻、横截面积、长度无关，将一根导线等分为二，则半根导线的电阻是原来的一半，但电阻率不变，故C错误；D、由超导现象的定义知，某些金属、合金和化合物的电阻率随温度的降低会突然减小为零，这种现象叫做超导现象，故D正确．故选：D．【点评】明确导线的电阻率有材料本身的特性决定，利用电阻定律和欧姆定律也求电阻，但只能作为比值定义法，应明确电阻与电流、电压等无关．4．有一毫伏表，它的内阻是100Ω，量程为0.2V，现要将它改装成量程为10A的电流表，则毫伏表应（）A．并联一个0.02Ω的电阻B．并联一个0.2Ω的电阻C．串联一个50Ω的电阻D．串联一个4900Ω的电阻【考点】把电流表改装成电压表．【专题】实验题；恒定电流专题．【分析】把电表改装成电流表应并联一个分流电阻，应用并联电路特点与欧姆定律可以求出并联电阻阻值．【解答】解：电表的满偏电流为：I g===0.002A，把它改装成量程为10A的电流表需要并联一个分流电阻，并联电阻阻值为：R==≈0.02Ω；故选：A．【点评】本题考查了电流表的改装，把电表改装成电流表应并联一个分流电阻，知道电流表的改装原理、应用并联电路特点与欧姆定律即可正确解题．5．下列说法正确的是（）A．根据E=可知，电场中某点的场强与电场力成正比B．根据E=可知，点电荷电场中某点的场强与点电荷的电荷量Q成正比C．根据场强叠加原理可知，合电场的场强一定大于分电场的场强D．电场强度的方向与电场力的方向一致【考点】电场强度．【专题】电场力与电势的性质专题．【分析】电场强度的定义式为E=，适用于任何电场，E反映电场本身的性质，与试探电荷，及电场力无关；点电荷的电场强度E=可知，某点的场强与点电荷的电荷量Q成正比，且电场强度是矢量，满足矢量叠加法则，正电荷受到的电场力，即为电场强度的方向，从而即可求解．【解答】解：A、公式E=是电场强度的定义式，可知：某点的场强与电场力无关，故A错误；B、点电荷电场强度公式E=可知，点电荷电场中某点的场强与点电荷的电荷量Q成正比，与间距的平方成反比，故B正确；C、场强叠加原理可知，合电场的场强可以大于，也可以等于，也可以小于分电场的场强，故C错误；D、电场强度的方向与正电荷受到的电场力的方向一致，故D错误；故选：B．【点评】考查电场强度的定义式，与点电荷的电场强度公式的区别，掌握比值定义法，理解矢量合成法则，注意正电荷的电场力方向，才与电场强度的方向相同．6．在如图所示电路中，当变阻器R3的滑动头P向b端移动时（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小【考点】闭合电路的欧姆定律．【专题】压轴题．【分析】由图可知R2与R3并联后与R1串联，电压表测量路端电压；由滑片的移动可得出滑动变阻器接入电阻的变化，则由闭合电路的欧姆定律可得出总电流的变化，由U=E﹣Ir可得出路端电压的变化；将R1作为内阻处理，则可得出并联部分电压的变化，求得R2中电流的变化，由并联电路的电流规律可得出电流表示数的变化．【解答】解：当滑片向b端滑动时，滑动变阻器接入电阻减小，则电路中总电阻减小，则由闭合电路欧姆定律可得，电路中总电流增大，故内压增大；因此路端电压减小，故电压表示数减小；将R1等效为内阻，则可知并联部分电压一定减小，故流过R2的电流减小，因总电流增大，故电流表示数增大；故B正确，ACD错误；故选B．【点评】闭合电路的欧姆定律一般按先分析外电路，再分析内电路，最后再分析外电路的思路进行；若电阻与电源串联，可以等效为内阻处理．7．用电流表（内阻约4Ω）和电压表（内阻约3kΩ）测量电阻R的阻值．分别将图甲和图乙两种测量电路连到电路中，进行多次测量．按照图甲所示电路某次的测量情况：电流表的示数是4.60mA，电压表的示数是2.50V；按照图乙所示电路某次的测量情况：电流表的示数是5.00mA，电压表的示数是2.30V．比较这两次测量结果，正确的说法是（）A．电阻的真实值更接近460Ω，且大于460ΩB．电阻的真实值更接近460Ω，且小于460ΩC．电阻的真实值更接近543Ω，且大于543ΩD．电阻的真实值更接近543Ω，且小于543Ω【考点】伏安法测电阻．【专题】恒定电流专题．【分析】甲图是安培表内接法，由于安培表的分压作用，电压表测量值偏大，电阻测量值等于安培表与待测电阻电阻值之和；乙图是安培表外接法，由于电压表的分流作用，安培表测量值偏大，电阻测量值等于安培表与待测电阻并联的电阻．【解答】解：甲图是安培表内接法，电流表的示数是4.60mA，电压表的示数是2.50V，电阻测量值等于安培表与待测电阻电阻值之和，根据欧姆定律，有：=543 ①解得：R x=543﹣r=543﹣4=539Ω乙图是安培表外接法，电流表的示数是5.00mA，电压表的示数是2.30V，电阻测量值等于安培表与待测电阻并联的电阻，根据欧姆定律，有：=460 ②R V=3000Ω解得：R x≈543.3Ω综上，电阻的真实值更接近543Ω，且小于543Ω；故选D．【点评】本题关键是熟悉安培表内接法与外接法，明确误差来源，知道安培表内接法电阻测量值等于安培表与待测电阻电阻值之和，外接法电阻测量值等于安培表与待测电阻并联的电阻．8．如图为一匀强电场，某带电粒子从A点运动到B点．在这一运动过程中克服重力做的功为2.0J，电场力做的功为1.5J．则下列说法正确的是（）A．粒子带负电B．粒子在A点的电势能比在B点少1.5JC．粒子在A点的动能比在B点少0.5JD．粒子在A点的机械能比在B点少1.5J【考点】带电粒子在匀强电场中的运动；动能定理的应用．【专题】带电粒子在电场中的运动专题．【分析】根据轨迹的弯曲方向判断电性．在由A运动B的过程中，有两个力做功，一是重力做负功，一是电场力做正功．从运动轨迹上判断，粒子带正电．从A到B的过程中，电场力做正功为1.5J，所以电势能是减少的，A点的电势能要大于B点电势能．从A到B的过程中，克服重力做功2.0J，电场力做功1.5J，由动能定理可求出动能的变化情况．从A到B的过程中，做功的力有重力和电场力，应用能量的转化与守恒可比较AB两点的机械能．【解答】解：A、由运动轨迹上来看，垂直电场方向射入的带电粒子向电场的方向偏转，说明带电粒子受到的电场力向右，与电场方向相同，所以带电粒子应带正电．故A错误．B、从A到B的过程中，电场力做正功，电势能在减少，由题意电场力做的功为1.5J，则电势能减少1.5J，所以在A点的电势能比B点的电势能大1.5J．故B错误．C、从A到B的过程中，克服重力做功2.0J，电场力做功1.5J，则总功为W=﹣2J+1.5J=﹣0.5J．由动能定理可知，粒子在A点的动能比在B点多0.5J，故C错误．D、从A到B的过程中，除了重力做功以外，还有电场力做功，电场力做正功，电势能转化为机械能，带电粒子的机械能增加，由能的转化与守恒可知，机械能的增加量等于电场力做功的多少，所以机械能增加了1.5J，即粒子在A点的机械能比在B点少1.5J．故D正确．故选：D．【点评】解决本题关键要掌握常见的功与能的关系，能运用能量转化和守恒定律进行分析．9．将一电荷量为+Q的小球放在不带电的金属球附近，所形成的电场线分布如图所示，金属球表面的电势处处相等． a、b为电场中的两点，则（）A．a点的电场强度比b点小B．a点的电势比b点的低C．检验电荷﹣q在a点的电势能比在b点的大D．将检验电荷﹣q从a点移到b点的过程中，电场力做负功【考点】电场线；电势能．【分析】电场线的疏密表示场强的大小；a点所在的电场线从Q出发到不带电的金属球终止，所以a点的电势高于金属球的电势，而b点所在处的电场线从金属球发出到无穷远，所以金属球的电势高于b点的电势；电势越高的地方，负电荷具有的电势能越小．【解答】解：A：电场线的疏密表示场强的大小，由图象知a点的电场强度比b点大，故A 错误；B：a点所在的电场线从Q出发到不带电的金属球终止，所以a点的电势高于金属球的电势，而b点所在处的电场线从金属球发出到无穷远，所以金属球的电势高于b点的电势，即a点的电势比b点的高．故B错误；C：电势越高的地方，负电荷具有的电势能越小，即负电荷在a点的电势能较b点小，故C 错误；D：由上知，﹣q在a点的电势能较b点小，则把﹣q电荷从电势能小的a点移动到电势能大的b点，电势能增大，电场力做负功．故D正确．故选：D【点评】该题考查电场线的特点与电场力做功的特点，解题的关键是电场力做正功，电势能减小；电场力做负功，电势能增加．二、多项选择题（每小题有一个以上的答案正确，每小题4分，漏选得2分，错选、多选为0分，共12分）10．a、b两个电阻的I﹣U图线如图所示，则（）A．R a＞R bB．R a＜R bC．若将它们串联在电路中，发热功率较大的是电阻R bD．若将它们并联在电路中，发热功率较大的是电阻R b【考点】欧姆定律；串联电路和并联电路．【专题】受力分析方法专题．【分析】I﹣U图线斜率的倒数表示电阻，串联电路电流相等，根据P=I2R比较发热功率．并联电路电压相等，根据P=比较发热功率．【解答】解：A、I﹣U图线斜率的倒数表示电阻，R a斜率大，电阻小．则R a＜R b．故A错误，B正确．C、串联电路电流相等，根据P=I2R，电阻大的发热功率大．故C正确．D、并联电路电压相等，根据P=，电阻大的发热功率小．故D错误．故选BC．【点评】解决本题的关键掌握I﹣U图线斜率的倒数表示电阻．以及串联电路电流相等，并联电路电压相等．11．如图，真空中三个点电荷A、B、C，可以自由移动，依次排列在同一直线上，都处于平衡状态，若三个电荷的带电量、电性及相互距离都未知，但AB＞BC，则根据平衡条件不能断定（）A．A、B、C分别带什么性质的电B．A、B、C中哪几个带同种电荷，哪几个带异种电荷C．A、B、C中哪个电量最大D．A、B、C中哪个电量最小【考点】库仑定律．【分析】甲乙丙三个电荷，依次排列在同一直线上，且都处于静止状态，乙处于中间，乙无论带正电荷还是带负电荷，甲丙应该带相同的电荷，对乙的作用才相同，才处于静止状态；甲丙带异种电荷，对乙的作用不同，有吸引的，有排斥的，正好使乙发生运动．【解答】解：根据题意，三个点电荷均在库仑力的作用下，处于平衡，根据同种电荷相互排斥，异种电荷相互吸引，则有：AC的电荷的电性必须相同，且B的电荷电性与它们相反，这样才能确保受力平衡，再由平衡的条件及库仑力的大小与间距的平方成反比，可知，中间的电荷的电量最小，这样才能保证力的大小平衡．因AB＞BC，所以A电荷的电量最大，故BCD可以根据平衡条件断定，A根据平衡条件不能断定，本题选择根据平衡条件不能断定的，故选：A．【点评】对于带电体相互排斥一定带同种电荷，相互吸引一定带异种电荷．同时由受力平衡来确定库仑力的方向，由库仑力的大小来确定电量的多少．从而得出“两同夹异，中间最小”的结论．12．如图所示，从灯丝发出的电子经加速电场加速后，进入偏转电场，若加速电压为U1，偏转电压为U2，要使电子在电场中的偏转量y增大为原来的2倍，下列方法中正确的是（）A．使U1减小为原来的B．使U2增大为原来的2倍C．使偏转板的长度增大为原来2倍D．使偏转板的距离减小为原来的【考点】带电粒子在匀强电场中的运动．【专题】带电粒子在电场中的运动专题．【分析】电子先经加速电场加速后，进入偏转电场，根据动能定理求出加速获得的速度与加速电压的关系．由牛顿第二定律求出电子进入偏转电场时的加速度，根据运动的合成与分解，推导出电子在偏转电场中偏转量与偏转电压的关系，再综合得到偏转电场中偏转量与加速电压、偏转电压的关系，再进行选择．【解答】解：设电子的质量和电量分别为m和e．电子在加速电场中加速过程，根据动能定理得eU1=①电子进入偏转电场后做类平抛运动，加速度大小为a=②电子在水平方向做匀直线运动，则有t=③在竖直方向做匀加速运动，则有偏转量y=④联立上述四式得，y=A、根据偏转量y=得知，要使电子在电场中的偏转量y增大为原来的2倍，使U1减小为原来的．故A正确．B、根据偏转量y=得知，要使电子在电场中的偏转量y增大为原来的2倍，使U2增大为原来的2倍．故B正确．C、根据偏转量y=得知，要使电子在电场中的偏转量y增大为原来的2倍，使偏转板的长度L增大为原来倍．故C错误．D、要使电子在电场中的偏转量y增大为原来的2倍，使偏转板的距离减小为原来的．故D正确．故选ABD【点评】本题粒子从静止开始先进入加速电场后进入偏转电场，得到的结论与粒子的质量和电量无关．三、填空题（每空2分，共18分）13．如图的游标卡尺的读数为：91.60 mm【考点】刻度尺、游标卡尺的使用．【专题】实验题．【分析】解决本题的关键掌握游标卡尺读数的方法，主尺读数加上游标读数，不需估读．【解答】解：游标卡尺的主尺读数为：9.1cm=91mm，游标尺上第12个刻度和主尺上某一刻度对齐，所以游标读数为12×0.05mm=0.60mm，所以最终读数为：91mm+0.60mm=91.60mm故答案为：91.60．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015-2016学年度上学期（期末）考试高二物理试题【新课标】
试卷说明:本试卷满分110分，答题时间90分钟。
请将答案填涂在答题卡上。
一、单项选择题：共7小题，每小题只有一个答案，每题5分，共35分。
1．下列装置没用到带电粒子在磁场中发生偏转的原理的是（）
(A)磁流体发电机(B)回旋加速器 (C)电视显像管 (D)示波管
2．有Ⅰ、Ⅱ两根不同材料的电阻丝，长度之比为L1∶L2＝1∶5，横截面积之比为S1∶S2＝2∶3，电阻之比为R1∶R2＝2∶5，则它们的电阻率之比为( )
(A)2∶3(B) 3∶4(C) 4∶3(D)8∶3
3．如图所示，电源的电动势为30 V，内电阻忽略不计，一个“6V,12 W”的电灯与一个
绕线电阻为2Ω的电动机串联。
已知电路中的电灯正常发光，则电动机输出的机械功率
为( )
(A)36 W (B)40 W (C)48 W (D)60 W
4．如图所示，把一个装有导电溶液的圆形玻璃器皿放入磁场中，玻璃器皿的中心放
一个圆柱形电极B，与电池的正极相连；沿器皿边缘内壁放一个圆环形电极A，与电
池的负极相连。
从器皿上方往下看（俯视），对于导电溶液和溶液中正、负离子的运
动，下列说法中正确的是（）
（A）溶液做逆时针方向运动
（B）溶液做顺时针方向运动
（C）正离子沿圆形玻璃器皿的半径向边缘移动
（D）负离子沿圆形玻璃器皿的半径向中心移动
5．现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如下图
连接。
在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变
阻器的滑动端P向左加速滑动时，电流计指针向右偏转。
由此可以推断（）
(A)线圈A向上移动或滑动变阻器的滑动端P向右加速滑动，都能引起电流计指
针向左偏转
(B)线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转
(C)滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央
(D)因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向
6．静止在光滑水平面上的条形磁铁左端和轻弹簧连接，轻弹簧的另一端固定在墙上，在条形磁铁的上方偏右位置（如图）固定有通电直导线，电流垂直纸面向内，下列说法正确的是（）
（A）弹簧被压缩，磁铁对水平面的压力变小
（B）弹簧被压缩，磁铁对水平面的压力变大
（C）弹簧被拉长，磁铁对水平面的压力变小
（D）弹簧被拉长，磁铁对水平面的压力变大
7．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，带电小球以速度v0水平射入电场，恰好沿下板边缘飞出。
若下板不动，将上板上移一小段距离，小球仍以相同的速度v
0从原处飞入，则带电小球( )
（A）将打在下板上
（B）仍沿原轨迹由下板边缘飞出
（C）不发生偏转，沿直线运动
（D）若上板不动，将下板上移一段距离，小球一定打不到下板的中央
二、多项选择题：共4小题，全选对得5分，共20分，部分选对得3分，选错不得分。
8．如图所示，一对等量同种点电荷激发的电场，电场线左右对称分布，M、N为对称线上的
两点。
下列说法正确的是( )
（A）M点电势一定高于N点电势
（B）M点场强一定大于N点场强
（C）正电荷在M点的电势能大于在N点的电势能
（D）将电子从M点移动到N点，电场力做正功
9．1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了
诺贝尔化学奖。
若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图，
则下列正确的是（）
（A）该束带电粒子带正电
（B）该束带电粒子带负电
（C）速度选择器的P1极板带正电
（D）在B2磁场中运动半径越大的粒子，比荷q/m越小
10．在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I，U1，U2和U3表示，电表示数变化量的大小分
别用△I，△U1，△U2和△U3表示。
下列正确的是（）
（A）U1增大、U2减小，△U2<△U1
（B）U1：I不变，△U1：△I不变
（C）U2：I变大，△U2：△I不变
（D）U3：I变大，△U3：△I不变
11．如图所示，在纸面内两条竖直直线之间存在匀强磁场，磁场方向垂直纸面向里。
两个带电粒子a和b以相同的动能
．．同时从A点出发，恰好在水平连线上的B点相遇（A和B是磁场边界上的两点），已知a和b的初始速度与AB连线夹角分别为60°和30°，不计重力。
下列说法正确的是（）
(A) a粒子带正电荷，b粒子带负电荷
(B) a粒子带负电荷，b粒子带正电荷
(C) a和b的质量之比为1:2
(D) a和b的质量之比为3:4
三、实验题：本大题共2小题，共21分。
12．（9分）某人用多用电表测量电阻。
①用已调零且选择旋钮指向欧姆挡“×100”位置的多用电表测某电阻阻值,根据如左图所示的表盘，被测电阻阻值为Ω。
若将该表选择旋钮置于直流10 mA挡测电流,表盘仍如左图所示，则被测电流为 mA。
②现用已调零且选择旋钮指向欧姆挡“×100”位置的多用电表继续测量另一个电阻的阻值，将两表笔分别与待测电阻相接，发现指针偏转角度过小，如右图所示，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作。
A．将K旋转到电阻挡“x1K”的位置。
B．将K旋转到电阻挡“x10”的位置。
C．将两表笔的金属部分分别与被测电阻的两根引线相接，完成读数测量。
D．将两表笔短接，对电表进行欧姆调零。
13．（12分）某同学利用如图所示电路求电源电动势与内阻。
①所得实验数据如下图，请在答题纸．．．
给出的直角坐标系上画出U I -的图像。
②根据所画U I -的图像，可求得电动势为________Ｖ。
（保留两位有效数字） 内阻为________Ω。
（保留两位有效数字）
③根据所画U I -的图像，可求得电流0.20I A =时电源的输出功率为________W 。
（保留两位有效数字）
四、计算题：本大题共3小题，共34
分，解答时应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不得分。
14．（12分）质量为m=0.05Kg 的导电细杆ab 置于倾角为30°的平行放置的光滑导轨上，导轨宽为d=0.5m ，杆ab 与导轨垂直，如图所示，匀强磁场垂直导轨平面．．．．．．且方向向下，磁感应强度为B=0.1T 。
已知电源电动势E=15V ，内阻r=1Ω，导轨和细杆的电阻均忽略不计，g 取
10m/s 2。
求：
（1）当电阻R 取值为多少时，释放细杆后杆ab 保持静止不动。
（2）当R=1Ω时，释放细杆后杆ab 的加速度是多大？
15．（12分）直角坐标系对应的坐标空间中有场强为E 的匀强电场，方向竖直向下；磁感应强度为B 的匀强磁场，方向垂直纸面向内，y 轴为两种场的分界面，图中虚线为磁场区域的右边界，现有一质量为m ，电荷量为-q 的带负电的粒子从电场中坐标位置（-L ，0）处，以初速度V 0沿X 轴正方向开始运动，且已知qE
mv L o 2
=(重力不计．．．．)。
求： (1)粒子刚进入磁场时的速度 (2)粒子刚进入磁场时的位置坐标
(3)粒子进入磁场后的偏转半径（圆周运动的半径）
(4)要使带电粒子不能从右侧虚线边界飞出磁场区域，磁场的宽度d 应满足的条件。
圆与X 轴的切点。
两个圆形区域内部存在匀强磁场，磁场方向垂直于纸面向里。
从O 点在纸
面内向各个方向发射速率均为V 0的电子，忽略电子间的相互作用，不计重力．．．．
，已知电子的电量为e ，质量为m ，且电子在磁场中的偏转半径也是R 。
若某个电子的入射速度方向与X
轴正方向成θ角（0<θ<π），则该电子在磁场中运动的总时间是多少？
参考答案
12． 2200 4.0 ADC
13． 2.0 0.78（0.76—0.80） 0.37（或0.36）
14．（1）2Ω （2）2.5m/s 2
15. (1) 02V V = (2))2,0(L (3) Bq V m 02 (4) Bq mV d 0)21(+>
16．答案：
2V R θ
提示：由于磁场边界半径和电子在磁场中做圆周运动的半径相同，图中I/A
四边形为菱形，。
