斜坡岩体变形的基本地质力学模式
*斜坡岩体变形的基本地质力学模式王兰生张倬元（成都地质学院）提要大量现场观测资料表明，斜坡变形按其地质特征和力学机制可划分为5种基本模式，即（1）滑移（或蠕滑）一拉裂；（2）滑移一压致拉裂；（3）弯曲一拉裂；（4）滑移一弯曲和（5）塑流一拉裂等。
文中讨论了各变形模式的形成条件、演进图式和阶段划分依据，并讨论了各模式的空间结合和发展过程中的转化。
这种模式有助于确定斜坡可能的变形形式、判断其发展阶段和预测它的发展趋势，也有助于设计合理可行的物理模拟和稳定性计算方案，并且还可期望应用于其它类型的岩体稳定性问题和区域构造稳定性分析评价中。
六十年代初瓦依昂水库巨型崩滑事件预测失误一事，在国际工程地质、岩石力学界引起了极大震动。
人们认识到把滑动体作为刚性体按极限平衡条件分析其稳定性的传统方法，由于未能考虑到斜坡破坏之前的变形全过程、割断了历史，因而难干对它的稳定性的现状和发展趋势作出符合实际的评价和预测。
近年来，斜坡岩体的变形和蠕变已成为国际工程地质界主要关注的课题之一。
斜坡在达到最终破坏前总要经历或长或短的变形阶段，其中包含有卸荷回弹和蠕变这两个过程。
已有文献中讨论过多种蠕变形式，但尚无一套较完整的斜坡变形分类方案。
根据大量现场观测资料，我们将斜坡变形归纳为六种基本类型。
由于这种变形类型与斜坡岩体的物质组成和地质结构密切相关，并且反映了斜坡形成和演变的力学机制，所以称之为斜坡岩体变形的地质力学模式。
这类模式有助于认识斜坡变形、破坏的机制和发展演变全过程，据此可以鉴别和判定斜坡所处演变阶段和发展趋势，并且是物理、数值模拟研究和定量评价斜坡稳定性的重要依据。
一、变形地质力学模式的组成单元和形成条件地质观察和模拟试验表明，斜坡岩体变形过程中，必将出现一系列新的表生结构面和褶皱，它们可以由原有的结构发展而成，也可以是新产生的。
这类表生结构随着变形的发展而进一步得到改造变得更加复杂。
它们既是斜坡岩体变形的产物，也是斜坡变形的标志和佐证。
第02章 斜坡稳定性研究 (上)
岩
第二章
土
体
工
程
斜坡变形破坏工程地质研究
第1节 概述
相关实例 全国每年发生滑坡数万起、崩塌数十万处；长江、黄 河中上游发育密度0.4~1.0处/km； 重灾区-甘肃，体积大于50万方的滑坡5470处，密集成 群。其中，巴谢河流域面积432km2，有滑坡224个；渭 河-天水240km长河段，仅北岸有大型滑坡74处，甘谷 四十里铺滑坡，长8km，面积17km2； 道路受滑坡影响最严重，成昆线铁西大滑坡，体积220 万立方，掩埋铁路，堵塞涵洞，中断行车40天之久。
岩 土 体 工 程 上 篇
工程地质分析原理
岩 土 体 工 程
绪论
第一章
区域稳定性问题
第二章
第三章
斜坡稳定性问题
硐室围岩稳定性问题
第四章
地基稳定性问题
岩 土 体 工 程
第二章 斜坡稳定性问题
第1节 概述 第2节 斜坡中的应力分布特征 第3节 斜坡变形破坏的类型 第4节 崩塌 第5节 滑坡 第6节 斜坡稳定性影响因素 第7节 斜坡稳定性评价 第8节 滑坡的预测预报 第9节 斜坡变形破坏的防治
发育在中-陡倾外层
状体斜坡中，尤以簿
层状岩体多见。
a-仅出现局部压碎，坡 面微隆； b-弯曲显著增强； c-滑移面贯通并发展为 滑坡，具崩滑特性。 雅垄江霸王山滑坡形成过程示意图
岩
土
体
工
程
第 二 章
斜 坡 稳 定 性 问 题
浅述斜坡变形破坏的主要类型及其防治措施
浅述斜坡变形破坏的主要类型及其防治措施斜坡在各种内、外地质营力作用下，不断地改变着坡高和坡角，使坡体内应力分布发生变化。
当组成坡体的岩土体强度不能适应此应力分布时，就产生了斜坡的变形破坏作用。
尤其是大规模的工程建设．使自然斜坡发生急剧变化。
斜坡的稳定程度也变化极大，往往酿成灾害。
斜坡的变形与破坏，实质上是由斜坡岩土体内应力与其强度这一对矛盾的发展演化所决定的。
由于斜坡变形破坏，给人类和工程建设带来的危害在国内外不乏其例。
在我国由于特殊的自然地理和地质条件所制约，斜坡地质灾害分布广泛，活动强烈，危害严重。
因此了解斜坡变形破坏产生的原因和主要类型以及其防治措施对于我们土木工程专业的学生显得尤其重要。
1斜坡变形破坏的类型(The type of slope deformation and failure)斜坡的变形与破坏，可以说是斜坡发展演化过程中两个不同的阶段，变形属量变阶段，而破坏则是质变阶段，它们是一个累进破坏过程。
这个过程对天然斜坡来说时间往往较长，而对人工边坡来说时间则较短暂。
1.1斜坡变形(Slope deformation)斜坡变形按其机制可分为拉裂、蠕滑和弯折倾倒三种型式。
1.1.1拉裂(Tensile crack)在斜坡岩土体内拉应力集中部位或张力带内，形成的张裂隙变形型式称拉裂。
这种现象在由坚硬岩土体组成的高陡斜坡坡肩部位最常见，它往往与坡面近乎平行（见图一），尤其当岩体中陡倾构造节理较发育时，拉裂将沿之发生、发展。
拉裂的空间分布特点是：上宽下窄，以至尖灭；由坡面向坡里逐渐减少。
拉裂还有因岩体初始应力释放而发生的卸荷回弹所致，这种拉裂通常称为卸荷裂隙。
拉裂的危害性是：岩土体完整性遭到破坏；为风化营力深入到坡体内部以及地表水、雨水下渗提供了通道。
它们对斜坡稳定均是不利的。
图一斜坡拉裂示意图1.1.2蠕滑(Creep slip)斜坡岩土体沿局部滑移面向临空方向的缓慢剪切变形称蠕滑。
蠕滑发生的部位，在均质岩士体中一般受最大剪应力迹线（见图二）控制，而当存在软弱结构面时，往往受缓倾坡外的弱面所控制。
斜坡变形破坏的防治措施
斜坡变形破坏的防治措施由于斜坡变形破坏，给人类和工程建设带来的危害在国内外不乏其例。
在我国由于特殊的自然地理和地质条件所制约，斜坡地质灾害分布广泛，活动强烈，危害严重。
因此，必须对斜坡的变形破坏采取防治措施。
具体措施可归纳为以下几个方面。
1降低下滑力，提高斜坡抗滑能力；2消除、削弱或改变使斜坡稳定性降低的各种因素；3防御和绕避措施。
以下将重点介绍降低下滑力，提高斜坡抗滑能力，包括刷方减载和抗滑工程。
1刷方减载降低下滑力主要通过刷方减载，在刷方时必须正确设计刷方断面遵循“砍头压脚”的原则（如图1）。
特别注意不要在滑移—弯曲变形体隆起部位刷方，否则可能加速深部变形的发展。
图1 边坡“砍头压脚”2抗滑工程抗滑工程是提高斜坡抗滑力最常用措施，主要有挡墙、抗滑桩、锚杆（索）和支撑工程。
2.1挡墙挡墙也称挡土墙，是防治滑坡常用的有效措施之一，并与排水等措施联合使用（如图2）。
它借助于自身的重力以支挡滑体的下滑力。
挡墙是目前整治中小斜坡滑动应用最广泛的措施之一。
根据斜坡滑动性质、类型和挡墙的受力特点、材料和结构的不同，挡墙可分为重力式抗滑挡墙、锚杆式抗滑挡墙、加筋土抗滑挡墙、板桩式抗滑挡墙。
图2 挡墙2.2抗滑桩抗滑桩是穿过滑坡体深入于滑床的桩柱，用以支挡滑体的滑动力，起稳定边坡的作用，适用于浅层和中厚层的滑坡，是一种抗滑处理的主要措施（如图3）。
抗滑桩通过桩身将上部承受的坡体推力传递给桩下部的侧向土体或岩体，依靠桩下部的侧向阻力来承担边坡的下推力，从而使边坡保持平衡或稳定的工程结构。
抗滑桩按材质分为木桩、钢筋混凝土桩、钢桩；按结构形式分普通桩、单锚点桩(即目前通常称的预应力锚索抗滑桩)；按截面形式分圆形桩、矩形桩等。
通常所说的抗滑桩为钢筋混凝土桩，抗滑桩是我国铁路部门20世纪60年代开发、研究的一种抗滑支挡结构。
抗滑桩的出现是抗滑结构工程的一大发展，由于抗滑桩有施工量小，施工安全可靠，布置灵活便利，适应性强，可抵抗较大的滑坡推力等优点，很快在滑坡整治工程中得到广泛的应用和发展。
8边坡工程地质问题

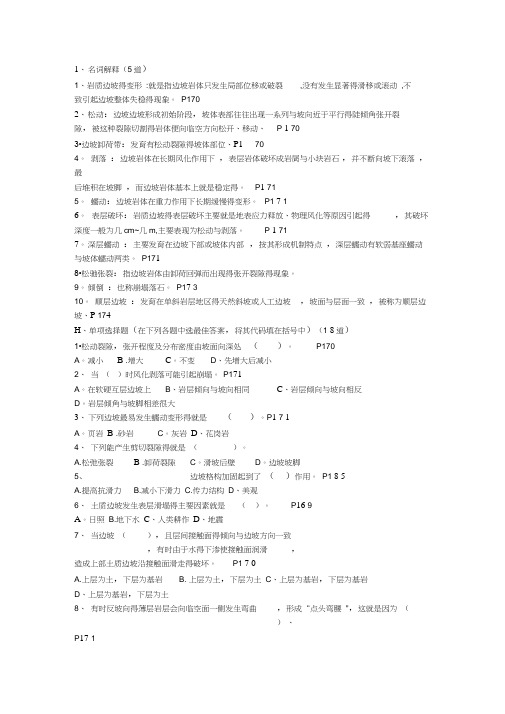

1、名词解释（5道）1、岩质边坡得变形:就是指边坡岩体只发生局部位移或破裂,没有发生显著得滑移或滚动,不致引起边坡整体失稳得现象。
P1702、松动：边坡边坡形成初始阶段，坡体表部往往出现一系列与坡向近于平行得陡倾角张开裂隙，被这种裂隙切割得岩体便向临空方向松开、移动、P 1 703•边坡卸荷带：发育有松动裂隙得坡体部位、P1 704。
剥落：边坡岩体在长期风化作用下，表层岩体破坏成岩屑与小块岩石，并不断向坡下滚落，最后堆积在坡脚，而边坡岩体基本上就是稳定得。
P1 715。
蠕动：边坡岩体在重力作用下长期缓慢得变形。
P1 7 16。
表层破坏：岩质边坡得表层破坏主要就是地表应力释放、物理风化等原因引起得，其破坏深度一般为几cm~几m,主要表现为松动与剥落。
P 1 717。
深层蠕动：主要发育在边坡下部或坡体内部，按其形成机制特点，深层蠕动有软弱基座蠕动与坡体蠕动两类。
P1718•松驰张裂：指边坡岩体由卸荷回弹而出现得张开裂隙得现象。
9。
倾倒：也称崩塌落石。
P17 310。
顺层边坡：发育在单斜岩层地区得天然斜坡或人工边坡，坡面与层面一致，被称为顺层边坡、P 174H、单项选择题（在下列各题中选最佳答案，将其代码填在括号中）（1 8道）1•松动裂隙，张开程度及分布密度由坡面向深处（）。
P170A。
减小 B .增大C。
不变D、先增大后减小2、当（）时风化剥落可能引起崩塌。
P171A。
在软硬互层边坡上B、岩层倾向与坡向相同C、岩层倾向与坡向相反D。
岩层倾角与坡脚相差很大3、下列边坡最易发生蠕动变形得就是（）。
P1 7 1A。
页岩B .砂岩C。
灰岩D、花岗岩4、下列能产生剪切裂隙得就是（）。
A.松弛张裂 B .卸荷裂隙C。
滑坡后壁D。
边坡坡脚5、边坡格构加固起到了（）作用。
P1 8 5A.提高抗滑力B.减小下滑力C.传力结构D、美观6、土质边坡发生表层滑塌得主要因素就是（）。
P16 9A。
日照B.地下水C、人类耕作D、地震7、当边坡（），且层间接触面得倾向与边坡方向一致，有时由于水得下渗使接触面润滑，造成上部土质边坡沿接触面滑走得破坏。
关于斜坡岩体工程地质的探讨
关于斜坡岩体工程地质的探讨摘要：天然斜坡或人工边坡形成过程中，岩(土)体内部甄有的应力状态将随着过程的进行丽发生变化，引起应力的重分布和应力集中等效应。
斜坡岩体为适应这种新的应力状态，将发生不同形式和不同规模的变形与破坏，使斜坡日趋变缓。
本文结合斜坡岩体变形破坏机制及类型浅要介绍防治斜坡失稳的一些主要措施。
