PCF8563在电子时钟设计中的应用

PCF8563在电子时钟设计中的应用引言数字时钟已成为时钟设计的主导方向，广泛应用于实时控制系统。

数字时钟实质是一个对标准频率计数的计数电路，通常由晶体振荡电路、分频电路、时间计数电路、译码驱动电路等组成。

这里提出一种电子时钟系统设计方案，是以avr 单片机mega16作为控制核心，采用PCF8563时钟／日历器件以及数码管显示，通过硬件设计及软件编程实现的。

1 mega16简介ATmega16是基于增强的AVR RISC结构的低功耗8位CMOS微控制器。

由于其先进的指令集以及单时钟周期指令执行时间，ATmega16 的数据吞吐率高达1MIPS/MHz，从而可以缓减系统在功耗和处理速度之间的矛盾。

AVR 内核具有丰富的指令集和 32 个通用工作寄存器。

所有的寄存器都直接与算逻单元(ALU) 相连接，使得一条指令可以在一个时钟周期内同时访问两个独立的寄存器。

这种结构大大提高了代码效率，并且具有比普通的 CISC微控制器最高至 10倍的数据吞吐率。

ATmega16 有如下特点:16K字节的系统内可编程Flash(具有同时读写的能力，即RWW)，512 字节 EEPROM，1K字节 SRAM，32 个通用I/O 口线，32 个通用工作寄存器，用于边界扫描的 JTAG 接口，支持片内调试与编程，三个具有比较模式的灵活的定时器/计数器(T/C),片内/外中断，可编程串行USART，有起始条件检测器的通用串行接口，8路10 位具有可选差分输入级可编程增益 (TQFP 封装 ) 的 ADC ，具有片内振荡器的可编程看门狗定时器，一个 SPI串行端口，以及六个可以通过软件进行选择的省电模式。

工作于空闲模式时 CPU 停止工作，而 USART、两线接口、A/D 转换器、SRAM、T/C、SPI 端口以及中断系统继续工作；掉电模式时晶体振荡器停止振荡，所有功能除了中断和硬件复位之外都停止工作；在省电模式下，异步定时器继续运行，允许用户保持一个时间基准，而其余功能模块处于休眠状态；ADC噪声抑制模式时终止CPU 和除了异步定时器与ADC以外所有 I/O 模块的工作，以降低 ADC 转换时的开关噪声； Standby 模式下只有晶体或谐振振荡器运行，其余功能模块处于休眠状态，使得器件只消耗极少的电流，同时具有快速启动能力；扩展 Standby 模式下则允许振荡器和异步定时器继续工作。

基于ATMega16的公交空位显示系统设计

基于ATMega16的公交空位显示系统设计摘要公交车作为人们日常出行的重要交通工具之一,关系到大多数人的利益。

本文基于单片机设计的公交车空位显示系统,结构简单、功能强大,可以有效的缓解公交车的秩序问题。

关键词 atmega16单片机;公交空位显示;12864液晶屏中图分类号u46 文献标识码a 文章编号1674-6708(2010)30-0228-020 引言随着城市的不断扩建,越来越多的人们选择了公交车这种交通工具,因此公交车的安全性和舒适性关系到大多数人的切身利益。

如果当公交车驶入站台时,在站台上等待的人们若能了解到车上剩余座位数,便可及时地决定出自己是否乘坐该辆车,从而避免了不必要的拥挤,并能保证公交车的乘坐环境。

本文设计的显示系统通过单片机接收到来自安装在座位上的按钮是否被按下的信号,从而控制显示屏上代表空余座位灯的亮灭以及显示空余座位数的数码管。

1 系统硬件结构图本设计以单片机控制为核心,外部包括12864液晶屏、按键、七段数码管、led指示灯,总体结构框图如图1所示。

对于公交车的每一个座位内置一个按键(压力传感器),当乘客坐下时,相当于按键被按下,该信号传送至单片机,单片机接收到该信号时,即可进行处理,对七段数码管的记数减一,同时对应的座位led灯熄灭;同理,当乘客起来时,相当于按键恢复,该信号被传送至单片机处理,对七段数码管的记数加一,同时对应的座位led灯点亮,司机可以根据公交车的座位数设置初始值。

2 关键硬件设计单片机是整个系统的核心部分,是指一个集成在一块芯片上的完整计算机系统。

本文通过功能性和成本方面的综合考虑,选择使用了atmega16单片机。

atmega16是基于增强的avr risc结构的低功耗8位cmos微控制器,由于其先进的指令集以及单时钟周期指令执行时间,atmega16的数据吞吐率高达1mips/mhz,从而可以缓减系统在功耗和处理速度之间的矛盾。

atmega16 包含16k字节的系统内可编程flash(具有同时读写的能力,即rww),512 字节eeprom,1k 字节sram,32 个通用i/o 口线,32 个通用工作寄存器,用于边界扫描的jtag 接口,支持片内调试与编程,3个具有比较模式的灵活的定时器/ 计数器(t/c),片内/外中断,可编程串行usart,有起始条件检测器的通用串行接口,8路10位具有可选差分输入级可编程增益(tqfp 封装)的adc ,具有片内振荡器的可编程看门狗定时器,一个spi 串行端口,以及六个可以通过软件进行选择的省电模式。

MMjoy游戏控制器

MMJoy用ATmega16做8轴游戏控制器基于AVR单片机的USB游戏控制器https:///p/mmjoy/==============================关于MMjoy ============================俄罗斯玩家一直都在开发升级AVR单片机制作的游戏控制器，新固件名叫MMJoy——- MMjoy的 usb 1.0版本用mega8（或arduino开发板）、mega16、mega32都可以，只要加上V-USB电路就行（V-USB 电路包含3.3V的稳压二极管和2.2K的上拉电阻）。

- MMjoy的 usb 2.0版本用 AT90USB646、ATMEGA32U4等内部带USB电路的单片机，更方便快捷。

- 电脑上机位设置软件（下载固件后必须保存配置到单片机Eeprom）；- 15级过滤霍尔电位器抖动；- 自定2~8轴（12位精度）、48按键（3模式）、4编码器、4HAT苦力帽；- 轴自动校准、轴缩放、轴反转；- 自定义硬件ID和名称；- 最新程序和固件版本为20140224版。

==============================MMjoy下载 ============================固件代码（源码）下载：https:///p/mmjoy/--基于ATMEGA32U4的mmjoy2.0新版本；--2014年2月10日更新带bootloader的USB方式刷写固件程序。

--现在不能直接下载文件，用 "View raw file"方式下载==============================MMjoy设置 ============================电脑上机位设置（汉化界面）：注意：插入烧写固件后Mmjoy控制器，在游戏控制器里没有出现，这是因为设备还没设置，需要先设置要使用的轴/按钮/HAT/设备名称等，设置好后按“保存到设备”，再插上USB设备，就能识别为游戏控制器。

(完整版)电子体温计原理图及参数说明

电子体温计的设计与制作单元电路设计与计算说明总体方案设计（1）根据温度范围和精度选择NTC热敏电阻，确定其型号，根据电阻特性设计采集放大电路，利用运算放大器将温度信号转换为电压信号，设计电路时，因为单片机采集电压在0～2.5V，所以输入的测量范围为35～42℃，对应输出0～2.5V。

（2）采集完成以后输入单片机ATmega16的A/D口，对模拟量进行采样，转化为数字信号，单片机对采集的信号进行处理，根据采集的信号与温度的数学关系，将电信号转化为温度值[2]。

（3）用液晶屏显示出温度值。

（4）所需的电源功率足够小，能够利用开关电源供电。

电子体温计系统大多主要使用3V直流电源。

总体方案系统设计框图如图1-1所示。

一．测温电路的设计（1）NTC热敏电阻介绍1.热敏电阻是利用半导体的阻值随温度变化这一热性而制成的，分为NTC（负温度系数）热敏电阻、PTC(正温度系数)热敏电阻两大类。

PTC热敏电阻电阻值随温度的升高而增大，NTC热敏电阻电阻值随温度的升高而降低[5]。

2.正温度系数热敏电阻其电阻值随着PTC热敏电阻本体温度的升高呈现出阶跃性的增加，温度越高，电阻值越大。

3.负温度系数热敏电阻其电阻值随着NTC热敏电阻本体温度的升高呈现出阶跃性的减小，温度越高，电阻值越小。

4.NTC是Negative Temperature Coefficient的缩写，意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件。

通常我们提到的NTC是指负温度系数热敏电阻，简称NTC 热敏电阻。

5.NTC热敏电阻是一种典型具有温度敏感性的半导体电阻，它的电阻值随着温度的升高呈阶跃性的减小。

6.NTC热敏电阻是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。

这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。

温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低[6]。

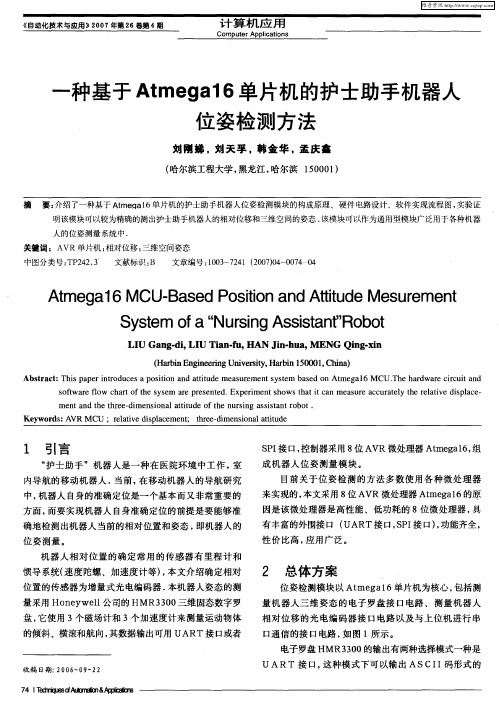

一种基于Atmega16单片机的护士助手机器人位姿检测方法

１引言
“ 士助手”机器人是一种在医院环境中工作，护室内导航的移动机器人．当前，在移动机器人的导航研究
中，机器人自身的准确定位是一个基本而又非常重要的方面，而要实现机器人自身准确定位的前提是要能够准确地检测出机器人当前的相对位置和姿态，即机器人的位姿测量。
２总体方案
位姿检测模块以Ａｔｇ６单片机为核心，ｍｅａ１包括测量机器人三维姿态的电子罗盘接口电路、测量机器人相对位移的光电编码器接口电路以及与上位机进行串口通信的接口电路，图１所示。如电子罗盘ＨＭＲ３０３０的输出有两种选择模式一种是
ｓｆｗａｅｆｏｃａｔｏｅｓｓｍｒｒｓｎｅ．ｐｒｍｅｔｈｗｓｔａｔａａｕｅａｃｒｔｌｈｅａｉｅｄｓｌｃ — ｏｔｒｗｈｒｆｔｙｅａｅｐｅｅｔｄＥｘｅｉｎｏｈｔｉｃｎｍｅｓｒｃｕａｅｙｔｅｒｌｔｉｐａｅｌｈｓｖ
ＳｙｔｍｆＮｕｓｎｓｓａｔｂｔｓｅｏａ“ ｒｉｇＡｓｉｔｎ＇ ’ ｏＲｏ
ＬＵｎ－ｉＬＵＴａ－，ＩＧａｇｄ，ＩｉｎｆＨＡＮｉ－ｕ，ＥｕＪｎｈａＭＮＧｎ－ｉＱｉｇｘｎ
（Ｈ￣ｂＥｇｎｅｉｇｉｅｓｙＨａｂｎ１００，ｉａｍｎｉｅｒｖｒｉ，ｒｊ５０１Ｃｈｎ）ｎＵｎｔ
ＡｂｔａｔＴｉｐｐｒｎｒｄｃｓｏｉｏｎｔｔｄａｕｅｎｙｔｍａｅｎＡｔｇ１ＣＵ．ｈａｄｒｉｕｔｎｓｒｃ：ｈｓａｅｔｕｅｐｓｔｎａｄａｔｕｅｍｅｓｒｍｅｔｓｉｏａｉｉｓｅｂｓｄｏｍｅａ６ＭＴｅｈｒｗａｅｃｒｉａｄｃ

基于AVR单片机录音笔设计的制作原理

片选（CS）：当CS脚为低电平时选通数字闪存。当器件没有被选通时，数据无法被SI脚所接收，而SO脚将会保持为高阻态。要进行某个操作，CS脚上必须有一个由高到低电平的跃变，要结束某个操作，CS脚上必须有一个由低到高电平的跃变。
写保护：如果WP脚置为低电平，主存中的前256页就无法被重写。要重写前256页的唯一方法就是将该引脚拉为高电平，然后用前面所提到的编写命令。WP脚是内部拉高的；因此若非需要，WP脚上不需连接其他引脚。然而，我们建议尽量通过外部拉高WP引脚。
4.2.3声音存储模块14
4.2.4声音输出模块16
4.3软件设计16
4.3.1软件设计思想16
4.3.2程序流程图18
4.3.3主函数方框图20
4.4系统的调试与总结21
5总结22
7附录23
附录A：系统的总体设计原理图23
附录B：系统软件设计源程序清单24
1
1.1
数码录音笔，也称为数码录音棒或数码录音机，数字录音器的一种，为了便于操作和提升录音质量造型并非以单纯的笔型为主，携带方便，同时拥有多种功能，如激光笔功能、FM调频、MP3播放等。与传统录音机相比，数码录音笔是通过数字存储的方式来记录音频的。数码录音笔通过对模拟信号的采样、编码将模拟信号通过数模转换器转换为数字信号，并进行一定的压缩后进行存储。而数字信号即使经过多次复制，声音信息也不会受到损失，保持原样不变。
1课题分析1
择3
2.1运用专门的语音芯片3
2.2运用avr自带的ADC以及PWM模块3
3芯片简介4
3.1 ATmega16芯片简介4
3.2AT45DB041B芯片简介8
4总体设计13
4.1系统设计方框图13
4.2硬件设计13

AVR单片机EEPROM读写过程

EEPROM: 单片机内部可用软件读写的数据存储空间，掉电后数据不丢失，可擦写10万次。

ATmega16 内部有512字节的EEPROM数据空间，地址空间由0-511，由EEPROM 地址寄存器EEAR指定，数据寄存器EEDR用于存储要读写的数据。

写操作步骤：
一、查询上一个数据是否写完：while （EECR&(1<<EEWE)) ; //如果EEWE位为1，就在原地等待
二、将要写如数据的地址送到EEAR: EEAR=address（范围0-0x1ff) ;
三、把要写入的数据送到EEDR: EEDR=data；
四、主机写入允许：EECR|=(1<<EEMWE);
五、启动写入：EECR|=(1<<EEWE);
读操作步骤：
一、等待上一个数据写完：while（EECR&(1<<EEWE));
二、指定要读出数据的地址：EEAR=adress；
三、使能读：EECR|=(1<<EERE);
四、从EEDR中读取数据：data=EEDR;
小企鹅diy 科学探究学习网
更多文章转到/wqb_lmkj/blog文章分类单片机。

基于ATmega16L单片机的矿用甲烷和温度监测仪设计

ｍｅｇａｌ６Ｌ单片机为核心的监测仪设计方案。监测仪采用红外甲烷传感器和单总线数字式温度ＤＳ１８Ｂ１０传感器分别对甲
烷浓度和温度进行准确测量，实现了对采煤层多点温度的精确采集，将采集的甲烷浓度和温度数据发送至地面集中监控
ｔｅｍｐｅｒａｔｕｒｅｒｅｓｐｅｃｔｉｖｅｌｙ，ｉｔａｃｈｉｅｖｅｄｍｕｌｔｉ — ｐｏｉｎｔｔｅｍｐｅｒａｔｕｒｅｍｅａｓｕｒｉｎｇｉｎｍｉｎｉｎｇｃｏｌａｓｅａｍｓ，ｔｈｅａｃｑｕｉｓｉｔｉｏｎｄａｔａｏｆＣＨ４ｃｏｎｃｅｎ－
Ａｂｓｔｒａｃｔ：Ａｉｍｉｎｇａｔｔｈｅｒｅｑｕｉｒｅｍｅｎｔｏｆｈｉｇｈ — ａｃｃｕｒａｃｙｍｏｎｉｔｏｒｉｎｇａｎｄｓｙｎｃｈｒｏｎｏｕｓａｃｑｕｉｓｉｔｉｏｎｏｆｍｅｔｈａｎｅｃｏｎｃｅｎｔｒａｔｉｏｎａｎｄｔｅｍｐｅｒａｔｕｒｅｉｎａｔｒｏｃｉｏｕｓｃｏａｌｍｉｎｅｅｎｖｉｒｏｎｍｅｎｔ，ａｍｉｎｅ — ｕｓｅｄｍｏｎｉｔｏｒｉｎｇｉｎｓｔｒｕｍｅｎｔｗａｓｐｒｏｐｏｓｅｄｂａｓｅｄｏｎｔｈｅＡｔｍｅｇａｌ６Ｌｓｉｎｇｌｅ — ｃｈｉｐ．ＴｈｅｓｙｓｔｅｍｔｏｏｋｉｎｆｒａｒｅｄｍｅｔｈｎｅａｄｅｔｅｃｔｏｒａｎｄｄｉｇｉｔｌａｔｅｍｐｅｒａｔｕｒｅｓｅｎｓｏｒＤＳ１８Ｂ２０ｔｏｄｅｔｅｃｔｔｈｅｍｅｔｈｎｅａｃｏｎｃｅｎｔｒａｔｉｏｎａｎｄ

MMjoy游戏控制器

- MMjoy的 usb 2.0版本用 AT90USB646、ATMEGA32U4等内部带USB电路的单片机，更方便快捷。

ATMEGA16读写iic(TWI)(24c02) C语言程序

ATMEGA16读写iic(24c02) C语言程序测试通过#include <iom16v.h>#include "I2C.h"#include "1602.h"#include "delay.h"/*通过AVR往I IC写数据，并通过串口把数据读出显示出来*///===============================================================void UART_init(void) //UART初始化{ DDRD = 0x02;PORTD = 0x00;UCSRA = 0x02; /*无倍速*/UCSRB = 0x18; /*允许接收和发送*/UC SRC = 0x06; /*8位数据,1位停止位，无校验*/UBRRH = 0x00;UBRRL = 12; /*9600*/}//===============================================================void USART_TXD(float data) //发送采用查询方式{while( !(UCSRA & BIT(UDRE)) );UDR=data;while( !(UCSRA & BIT(TXC )) );UCSRA|=BIT(TXC);}void main(void){unsigned char i;//LCD_init();uart_init();//TART初始化SEI(); //全局中断使能while(1){/*I2C_Write('n',0x00);I2C_Write('c',0x01);I2C_Write('e',0x02);I2C_Write('p',0x03);I2C_Write('u',0x04);*/i=I2C_Read(0x00);//LCD_write_char(0,0,i); USART_TXD(i);i=I2C_Read(0x01);//LCD_write_data(i);USART_TXD(i);i=I2C_Read(0x02);//LCD_write_data(i);USART_TXD(i);i=I2C_Read(0x03);//LCD_write_data(i);USART_TXD(i);i=I2C_Read(0x04);//LCD_write_data(i);USART_TXD(i);}}/*上面上主函数部分*/#include <macros.h>#include "delay.h"//I2C 状态定义//MT 主方式传输 MR 主方式接受#define START 0x08#define RE_START 0x10#define MT_SLA_ACK 0x18#define MT_SLA_NOACK 0x20#define MT_DATA_ACK 0x28#define MT_DATA_NOACK 0x30 #define MR_SLA_ACK 0x40#define MR_SLA_NOACK 0x48#define MR_DATA_ACK 0x50#define MR_DATA_NOACK 0x58#define RD_DEVICE_ADDR 0xA1 //前4位器件固定,后三位看连线,最后1位是读写指令位#define WD_DEVICE_ADDR 0xA0//常用TWI操作(主模式写和读)#define Start() (TWCR=(1<<TWINT)|(1<<TWSTA)|(1<<TWEN)) //启动I2C#define Stop() (TWCR=(1<<TWINT)|(1<<TWSTO)|(1<<TWEN)) //停止I2C#define Wait() {while(!(TWCR&(1<<TWINT)));} //等待中断发生#define TestAck() (TWSR&0xf8) //观察返回状态#define SetAck (TWCR|=(1<<TWEA)) //做出ACK应答#define SetNoAck (TWCR&=~(1<<TWEA)) //做出Not Ack应答#define Twi() (TWCR=(1<<TWINT)|(1<<TWEN)) //启动I2C#define Write8Bit(x) {TWDR=(x);TWCR=(1<<TWINT)|(1<<TWEN);} //写数据到TWDRunsigned char I2C_Write(unsigned char Wdata,unsigned char RegAddress); unsigned char I2C_Read(unsigned RegAddress);/*********************************************I2C总线写一个字节返回0:写成功返回1:写失败**********************************************/unsigned char I2C_Write(unsigned char Wdata,unsigned char RegAddress){Start(); //I2C启动Wait();if(TestAck()!=START)return 1; //ACKWrite8Bit(WD_DEVICE_ADDR); //写I2C从器件地址和写方式Wait();if(TestAck()!=MT_SLA_ACK)return 1; //ACKWrite8Bit(RegAddress); //写器件相应寄存器地址Wait();if(TestAck()!=MT_DATA_ACK)return 1; //ACKWrite8Bit(Wdata); //写数据到器件相应寄存器Wait();if(TestAck()!=MT_DATA_ACK)return 1; //ACKStop(); //I2C停止delay_nms(10); //延时return 0;}/*********************************************I2C总线读一个字节返回0:读成功返回1:读失败**********************************************/ unsigned char I2C_Read(unsigned RegAddress){unsigned char temp;Start();//I2C启动Wait();if (TestAck()!=START)return 1; //ACKWrite8Bit(WD_DEVICE_ADDR); //写I2C从器件地址和写方式Wait();if (TestAck()!=MT_SLA_ACK)return 1; //ACKWrite8Bit(RegAddress); //写器件相应寄存器地址Wait();if (TestAck()!=MT_DATA_ACK)return 1;Start(); //I2C重新启动Wait();if (TestAck()!=RE_START)return 1;Write8Bit(RD_DEVICE_ADDR); //写I2C从器件地址和读方式Wait();if(TestAck()!=MR_SLA_ACK)return 1; //ACKTwi(); //启动主I2C读方式Wait();if(TestAck()!=MR_DATA_NOACK)return 1; //ACKtemp=TWDR;//读取I2C接收数据Stop();//I2C停止return temp;}/*以上是IIC.h头文件部分，需要对照技术文档好好研究*/*----------------------------------------------------------------------- 延时函数编译器：I CC-AVR v6.31A 日期: 2005-11-24 20:29:57目标芯片 : M16时钟: 8.0000M Hz作者：archeng504-----------------------------------------------------------------------*/ #ifndef __delay_h#define __delay_hvoid delay_nus(unsigned int n);void delay_nms(unsigned int n);void delay_1us(void);void delay_1ms(void) ;void delay_1us(void) //1us延时函数{asm("nop");}void delay_nus(unsigned int n) //N us延时函数{unsigned int i=0;for (i=0;i<n;i++)delay_1us();}void delay_1ms(void) //1ms延时函数{unsigned int i;for (i=0;i<1140;i++);}void delay_nms(unsigned int n) //N ms延时函数{unsigned int i=0;for (i=0;i<n;i++)delay_1ms();}#endif/*以上是delay.h部分，再加上IIC中自带的iom16v.h 和macros.h就可以编译通过*//*注意点：本程序在实验板ATMEGA16上测试通过，在示波器把SCL，SDA信号线有数据，移值到自己电路上可以放心使用，在ATMEGA32上一样使用，本人24C02的A2，A1，A0都是接地，若地址不一样，在程序相应位置改一下就可以，串口上调试单片机的基础，所以它一定要会用*//*本程序调试软件环境是ICC6.31*/。
