2018-2019学年高二物理上册知识点检测题2
红星区高中2018-2019学年高二上学期第二次月考试卷物理

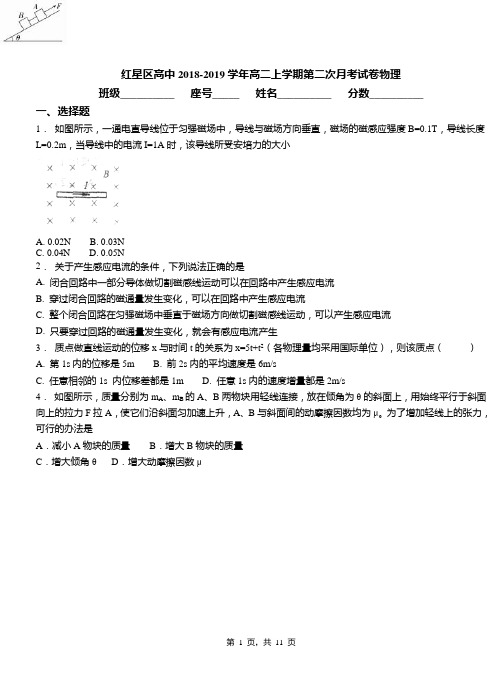

红星区高中2018-2019学年高二上学期第二次月考试卷物理班级__________ 座号_____ 姓名__________ 分数__________一、选择题1．如图所示，一通电直导线位于匀强磁场中，导线与磁场方向垂直，磁场的磁感应强度B=0.1T，导线长度L=0.2m，当导线中的电流I=1A时，该导线所受安培力的大小A. 0.02NB. 0.03NC. 0.04ND. 0.05N2．关于产生感应电流的条件，下列说法正确的是A. 闭合回路中一部分导体做切割磁感线运动可以在回路中产生感应电流B. 穿过闭合回路的磁通量发生变化，可以在回路中产生感应电流C. 整个闭合回路在匀强磁场中垂直于磁场方向做切割磁感线运动，可以产生感应电流D. 只要穿过回路的磁通量发生变化，就会有感应电流产生3．质点做直线运动的位移x与时间t的关系为x=5t+t2（各物理量均采用国际单位），则该质点（）A. 第1s内的位移是5m B. 前2s内的平均速度是6m/sC. 任意相邻的1s 内位移差都是1mD. 任意1s内的速度增量都是2m/s4．如图所示，质量分别为m A、m B的A、B两物块用轻线连接，放在倾角为θ的斜面上，用始终平行于斜面向上的拉力F拉A，使它们沿斜面匀加速上升，A、B与斜面间的动摩擦因数均为μ。
为了增加轻线上的张力，可行的办法是A．减小A物块的质量B．增大B物块的质量C．增大倾角θ D．增大动摩擦因数μ5． 右图是质谱仪的工作原理示意图。
带电粒子被加速电场加速后,进入速度选择器。
速度选择器内存在相互正交的匀强磁场和匀强电场。
匀强磁场的磁感应强度为B ,匀强电场的电场强度为E 。
平板S 上有可让粒子通过的狭缝P 和记录粒子位置的胶片A 1A 2。
平板S 下方有磁感应强度为B 0的匀强磁场。
下列表述正确的是（ ）A. 质谱仪是分析同位素的重要工具B. 速度选择器中的磁场方向垂直纸面向外C. 能通过狭缝P 的带电粒子的速率等于D. 粒子打在胶片上的位置越靠近狭缝P ,粒子的比荷越小 6．a 、b 两点各放有电量为Q +和Q 4+的点电荷，a 、b 、c 、d 、e 、f 、g 七个点在同一直线上，且ac =cd =de =ef =fg =gb ，如图所示，取无限远处为零电势，则（ ）A. d 处的场强和电势均为零B. e 处的电势比f 处的电势高C. 电子在f 处的电势能比在g 处的电势能小D. 电子从c 移到e ，电子所受电场力先做负功再做正功7． 如图，一小球放置在木板与竖直墙壁之间，设墙面对球的压力大小为1N ,球对木板的压力大小为2N ，以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置。
2018-2019学年高二上学期第二次联考试题物理Word版含答案
2018-2019学年高二年（上）第二次月考物理试卷考试时间： 90 分钟 满分 ： 100 分★注意：请把所有的答案写在答案卷上，写在其它地方不得分一、单项选择题（在每小题给出的四个选项中只有一个选项正确，每题4分共32分）1、某静电场的电场线分布如图所示P 、Q 两点的电场强度的大小分别为E P 和E Q ，电势分别为P ϕ和Qϕ，则（ ） A. E P ＞E Q ，P ϕ＞Q ϕ B. E P ＞E Q ，P ϕ＜Q ϕC. E P ＜E Q ，P ϕ＞Q ϕD. E P ＜E Q ，P ϕ＜Q ϕ2、用控制变量法，可以研究影响平行板电容器的因素，如图所示，平行板电容器的极板A 与一静电计相接，极板B 接地，若极板B 稍向上移动一点，由观察到的静电计的指针变化，作出平行板电容器的电容变小的结论，其依据是( ) A. 两极板间的电压不变，静电计指针张角变大 B. 两极板间的电压不变，静电计指针张角变小 C. 极板上的电量几乎不变，静电计指针张角变小 D. 极板上的电量几何不变，静电计指针张角变大3、伏安法是一种常用的测量导体电阻的方法，某同学分别用如图（a ）、（b ）两种接法测量一个电阻器的阻值，以下结论正确的是 （ ） A. 用图（a ）接法测得的电阻值偏大 B. 用图（b ）接法测得的电阻值偏大 C. 用图中两种接法测得的电阻值都偏大 D. 用图中两种接法测得的电阻值都偏小4、如图所示，在条形磁铁外套有A 、B 两个大小不同的圆环，穿过A 环的磁通量ΦA 与穿过B 环的磁通量ΦB 相比较( ) A ．ΦA ＞ΦB B ．ΦA ＜ΦB C ．ΦA =ΦB D ．不能确定5、如图所示，竖直实线表示匀强电场中的一簇等势面，一带电微粒在电场中从A 到B 作直线运动（如图中虚线所示）。
则该微粒（ ） A ．一定带正电B ．从到的过程中作匀速直线运动C ．从到的过程中电势能增加D ．从到的过程中机械能守恒6、如图所示为水平放置的两根等高固定长直细导线的截面图，O 点是两导线间距离的中点，a 、b 是过O 点的竖直线上与O 点距离相等的两点，两导线中通有大小相等、方向相反的恒定电流．下列说法正确的是（ ） A ．两导线之间存在相互吸引的安培力 B ．O 点的磁感应强度为零C ．O 点的磁感应强度方向竖直向下D ．a 、b 两点的磁感应强度大小相等、方向相反7、在某匀强电场中有M 、N 、P 三点，在以它们为顶点的三角形中，∠M ＝30°、∠P ＝90°，直角边NP 的长度为4cm。
四川省成都市2018-2019学年高二上学期期末调研物理试题
2018~2019学年度上期期末高二年级调研考试物理本试卷分选择题和非选择题两部分。
第I卷（选择题月至3页，第II卷（非选择题）4至6页，共6页，满分100分，考试时间90分钟。
注意事项：1.答题前，务必将自己的姓名、考籍号填写在答题卡规定的位置上。
2.答选择题时，必须使用2B铅笔将答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦擦干净后，再选涂其它答案标号。
3 .答非选择题时，必须使用0. 5毫米黑色签字笔，将答案书写在答题卡规定的位置上。
4.所有题目必须在答题卡上作答，在试题卷上答题无效。
5 .考试结束后，只将答题卡交回。
第I卷（选择题，共44分）一、单项选择题（本题包括8小题，每小题3分，共24分，每小题只有一个选项符合题意。
）1.关于下面四位杰出物理学家所做贡献的说法，正确的是A库仑发现了电流的磁效应B.法拉第发现了电磁感应现象C.安培发现了磁场对电荷的作用规律D.楞次认为电、磁作用都是通过场来传递的2.如图，真空中有两个点电荷分别位于A点和B点，它们所带电荷量分别为Q(Q>0）和-4Q。
则、B连线上，电场强度为零的位置在A. A点左侧B. B点右侧C. A、B之间且靠近点D. A、B之间且靠近B点3.如图，是水平面上一个金属圆环的直径，在的正上方有一根通电导线，且始终平行于。
则A当上下平移时，环中有感应电流B.当中的电流/发生变化时，环中有感应电流C.当相对向纸面外平移时，环中有感应电流D.只要和保持平行，则以上几种情况，环中均无感应电流4 .图中的实线表示某电场的电场线，虚线表示只受电场力作用的带电粒子的运动轨迹。
粒子先经过M点，再经过N点。
下列说法正确的是A.M点的电势小于N点的电势B. M点的场强大于N点的场强C.粒子在M 点时的动能小于在N 点时的动能D.粒子在M 点时的电势能小于在N 点时的电势能5．如图，电源的电动势为E ，内阻为。
R1为定值电阻，R2为滑动变阻器、B 为水平放置的平行金属板，L 为小灯泡，电表均为理想电表。
2018_2019学年高二物理上学期第一次质量检测试题word版本

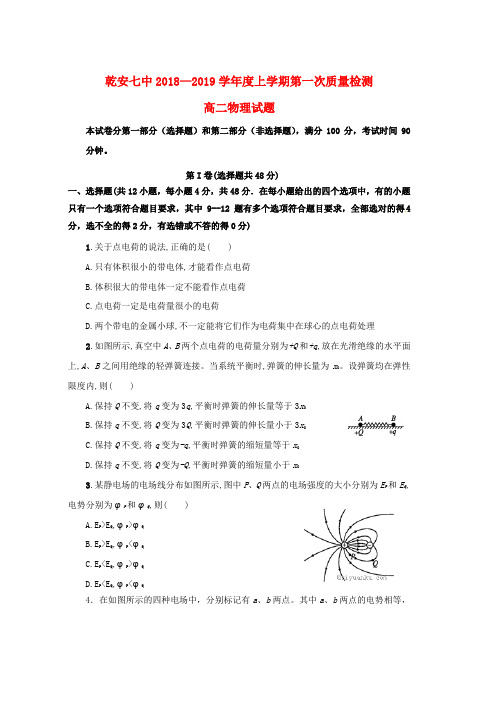

乾安七中2018—2019学年度上学期第一次质量检测高二物理试题本试卷分第一部分（选择题）和第二部分（非选择题），满分100分，考试时间90分钟。
第I卷(选择题共48分)一、选择题(共12小题，每小题4分，共48分．在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，其中9--12题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1.关于点电荷的说法,正确的是()A.只有体积很小的带电体,才能看作点电荷B.体积很大的带电体一定不能看作点电荷C.点电荷一定是电荷量很小的电荷D.两个带电的金属小球,不一定能将它们作为电荷集中在球心的点电荷处理2.如图所示,真空中A、B两个点电荷的电荷量分别为+Q和+q,放在光滑绝缘的水平面上,A、B之间用绝缘的轻弹簧连接。
当系统平衡时,弹簧的伸长量为x0。
设弹簧均在弹性限度内,则()A.保持Q不变,将q变为3q,平衡时弹簧的伸长量等于3x0B.保持q不变,将Q变为3Q,平衡时弹簧的伸长量小于3x0C.保持Q不变,将q变为-q,平衡时弹簧的缩短量等于x0D.保持q不变,将Q变为-Q,平衡时弹簧的缩短量小于x03.某静电场的电场线分布如图所示,图中P、Q两点的电场强度的大小分别为E P和E Q,电势分别为φP和φQ,则()A.E P>E Q,φP>φQB.E P>E Q,φP<φQC.E P<E Q,φP>φQD.E P<E Q,φP<φQ4．在如图所示的四种电场中，分别标记有a、b两点。
其中a、b两点的电势相等，电场强度相同的是( )A．甲图中与点电荷等距的a、b两点B．乙图中两等量异号电荷连线的中垂线上与连线等距的a、b两点C．丙图中两等量同号电荷连线的中垂线上与连线等距的a、b两点D．丁图中匀强电场中的a、b两点5．地球表面附近某区域存在大小为150 N/C、方向竖直向下的电场。
2018-2019学年高二物理上学期第一学程检测试题

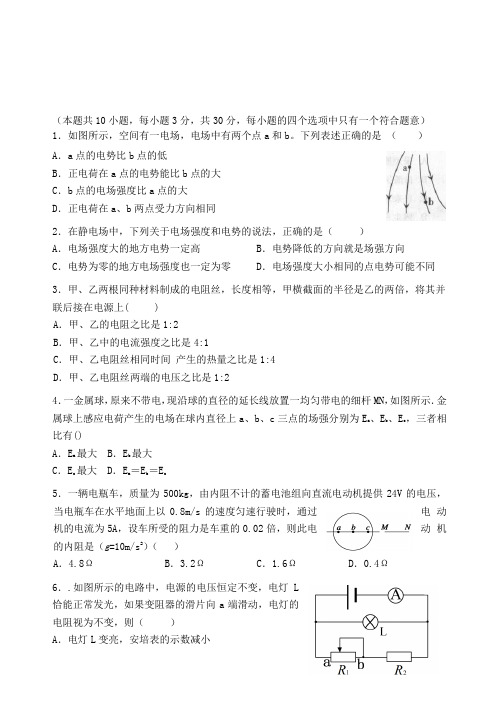

（本题共10小题，每小题3分，共30分，每小题的四个选项中只有一个符合题意）1．如图所示，空间有一电场，电场中有两个点a和b。
下列表述正确的是（）A．a点的电势比b点的低B．正电荷在a点的电势能比b点的大C．b点的电场强度比a点的大D．正电荷在a、b两点受力方向相同2．在静电场中，下列关于电场强度和电势的说法，正确的是（）A．电场强度大的地方电势一定高B．电势降低的方向就是场强方向C．电势为零的地方电场强度也一定为零D．电场强度大小相同的点电势可能不同3．甲、乙两根同种材料制成的电阻丝，长度相等，甲横截面的半径是乙的两倍，将其并联后接在电源上( )A．甲、乙的电阻之比是1:2B．甲、乙中的电流强度之比是4:1C．甲、乙电阻丝相同时间产生的热量之比是1:4D．甲、乙电阻丝两端的电压之比是1:24．一金属球，原来不带电，现沿球的直径的延长线放置一均匀带电的细杆MN，如图所示．金属球上感应电荷产生的电场在球内直径上a、b、c三点的场强分别为E a、E b、E c，三者相比有()A．E a最大 B．E b最大C．E c最大 D．E a＝E b＝E c5．一辆电瓶车，质量为500kg，由内阻不计的蓄电池组向直流电动机提供24V的电压，当电瓶车在水平地面上以0.8m/s的速度匀速行驶时，通过电动机的电流为5A，设车所受的阻力是车重的0.02倍，则此电动机的内阻是（g=10m/s2）（）A．4.8ΩB．3.2ΩC．1.6ΩD．0.4Ω6．.如图所示的电路中，电源的电压恒定不变，电灯L恰能正常发光，如果变阻器的滑片向a端滑动，电灯的电阻视为不变，则（）A．电灯L变亮，安培表的示数减小B ．电灯L 变亮，安培表的示数增大C ．.电灯L 变暗，安培表的示数减小D ．电灯L 变暗，安培表的示数增大7．一台直流电动机的电阻为R ，额定电压为U ，额定电流为I ，当其正常工作时，下列叙述正确的是 （ ）A ．电动机所消耗的电功率I 2RB ．t 秒内所产生的电热为UItC ．t 秒内所产生的电功为I 2RtD ．t 秒内输出的机械能为（U －IR ）It8．两只小灯泡L 1、L 2分别标有“6V ，3W ”和“6V ，5W ”，另外有一个能满足需要的滑动变阻器R ，将它们连接后接入电压为12V 的电路中，要求两灯泡都正常发光且最省电，下面的四个电路中满足要求的是（ ）9．如图所示，带箭头的线表示某一电场的电场线。
中方县高中2018-2019学年高二上学期第二次月考试卷物理

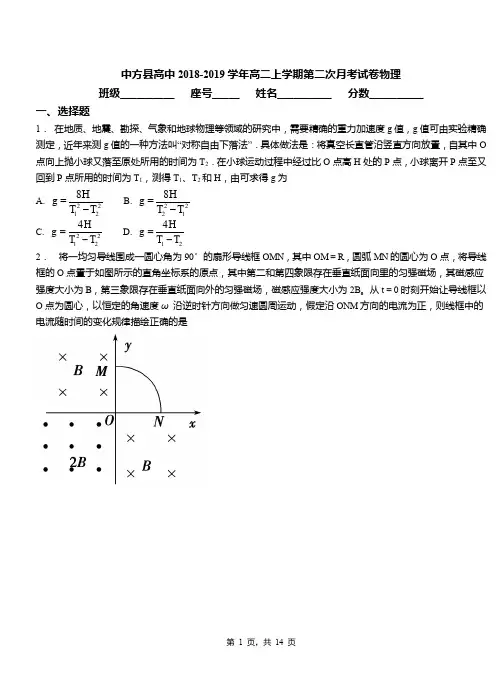

中方县高中2018-2019学年高二上学期第二次月考试卷物理 班级__________ 座号_____ 姓名__________ 分数__________一、选择题1． 在地质、地震、勘探、气象和地球物理等领域的研究中，需要精确的重力加速度g 值，g 值可由实验精确测定，近年来测g 值的一种方法叫“对称自由下落法”．具体做法是：将真空长直管沿竖直方向放置，自其中O 点向上抛小球又落至原处所用的时间为T 2．在小球运动过程中经过比O 点高H 处的P 点，小球离开P 点至又回到P 点所用的时间为T 1，测得T 1、T 2和H ，由可求得g 为A. 22128H g T T =- B. 22218Hg T T =- C. 22124Hg T T =- D. 124H g T T =- 2． 将一均匀导线围成一圆心角为90°的扇形导线框OMN ，其中OM ＝R ，圆弧MN 的圆心为O 点，将导线框的O 点置于如图所示的直角坐标系的原点，其中第二和第四象限存在垂直纸面向里的匀强磁场，其磁感应强度大小为B ，第三象限存在垂直纸面向外的匀强磁场，磁感应强度大小为2B 。
从t ＝0时刻开始让导线框以O 点为圆心，以恒定的角速度ω沿逆时针方向做匀速圆周运动，假定沿ONM 方向的电流为正，则线框中的电流随时间的变化规律描绘正确的是3．如图甲所示，足够长的传送带与水平面夹角为θ，在传送带上某位置轻轻放置一小木块，小木块与传送带间动摩擦因数为μ，小木块的速度随时间变化关系如图乙所示，v0、t0已知，则A. 传送带一定逆时针转动B.C. 传送带的速度大于v0D. t0后木块的加速度为4．如图所示，质量分别为m A、m B的A、B两物块用轻线连接，放在倾角为θ的斜面上，用始终平行于斜面向上的拉力F拉A，使它们沿斜面匀加速上升，A、B与斜面间的动摩擦因数均为μ。
为了增加轻线上的张力，可行的办法是A．减小A物块的质量B．增大B物块的质量C．增大倾角θ D．增大动摩擦因数μ5．如图甲所示，在倾角为30°足够长的光滑斜面上，质量为m的物块受到平行于斜面的力F作用，其变化规律如图乙，纵坐标为F与mg的比值，规定力沿斜面向上为正方向，则丙中正确表达物块速度v随时间t变化规律的是（物块初速度为零，g取10m/s）6．（2018开封质检）如图甲，两水平金属板间距为d，板间电场强度的变化规律如图乙所示。
镇巴县第一高级中学2018-2019学年高二上学期第二次月考试卷物理
镇巴县第一高级中学2018-2019学年高二上学期第二次月考试卷物理班级__________ 座号_____ 姓名__________ 分数__________一、选择题1．如图所示，一平行板电容器的两个极板竖直放置，在两极板间有一带电小球，小球用一绝缘轻线悬挂于O 点。
现给电容器缓慢充电，使两极板所带电荷量分别为+Q和-Q ，此时悬线与竖直方向的夹角为π/6。
再给电容器缓慢充电，直到悬线与竖直方向的夹角增加到π/3，且小球与两极板不接触。
则第二次充电使电容器正极板增加的电量是（）A．Q/2 B．Q C．3Q D．2Q【答案】D2．在如图所示的点电荷Q的电场中，一试探电荷从A点分别移动到B、C、D、E各点，B、C、D、E在以Q为圆心的圆周上，则电场力A. 从A到B做功最大B. 从A到C做功最大C. 从A到E做功最大D. 做功都一样大【答案】D【解析】试题分析：由点电荷的电场分布特点可知，B、C、D、E四点位于对场源电荷为圆心的同一个圆上，即位于同一等势面上，将试探电荷从A点移到同一等势面上电场力做功相等，所以只有选项D正确；考点：等势面、静电力做功3．甲、乙两物体在同一直线上做直线运动的速度﹣时间图象如图所示，则（）A. 前3秒内甲、乙运动方向相反B. 前3秒内甲的位移大小是9mC. 甲、乙两物体一定是同时同地开始运动D. t=2s时，甲、乙两物体可能恰好相遇【答案】BD4．如图所示，一束含有、的带电粒子束从小孔O1处射入速度选择器，其中沿直线O1O2运动的粒子在小孔O2处射出后垂直进入偏转磁场，最终打在P1、P2两点，不计粒子间的相互作用。
则A．打在P1点的粒子是B．O2P2的长度是O2P1长度的2倍C．粒子与粒子在偏转磁场中运动的时间之比为2:1D．粒子与粒子在偏转磁场中运动的时间之比为1:1【答案】B【解析】带电粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，所以，所以，可知粒子的比荷越大，则运动的半径越小，所以打在P1点的粒子是，打在P2点的粒子是，故A错误；因粒子与粒子在偏转磁场中运动的半径比为1:2，则O2P1和O2P2长度之比为1:2，选项B正确；带电粒子在沿直线通过速度选择器时，电场力与洛伦兹力大小相等方向相反，即：qvB=qE，所以，可知从粒子速度选择器中射出的粒子具有相等的速度；粒子运动的周期，则粒子与粒子在偏转磁场中运动的周期之比为1:2，运动半个周期，则时间之比也为1:2，选项CD错误。
鼎城区高中2018-2019学年高二上学期第二次月考试卷物理
鼎城区高中2018-2019学年高二上学期第二次月考试卷物理 班级__________ 座号_____ 姓名__________ 分数__________一、选择题1． 在前人研究的基础上，有一位物理学家利用图示的扭秤装置进行研究，提出真空中两个静止点电荷之间相互作用的规律，这位物理学家是A. 牛顿B. 伽利略C. 库仑D. 焦耳2． （2016·山东师大附中高三月考）质量为m 的物体放在水平面上，它与水平面间的动摩擦因数为μ，重力加速度为g 。
用水平力拉物体，运动一段时间后撤去此力，最终物体停止运动。
物体运动的v －t 图象如图所示。
下列说法正确的是（ ）A ．水平拉力大小为F ＝m v 0t 0B ．物体在3t 0时间内位移大小为32v 0t 0C ．在0～3t 0时间内水平拉力做的功为12mv 20D ．在0～3t 0时间内物体克服摩擦力做功的平均功率为12μmgv 03． 下列结论中，正确的是（ ）A ．电场线上任一点切线方向总是跟置于该点的电荷受力方向一致；B ．电场中任何两条电场线都不可能相交。
C ．在一个以点电荷Q 为中心，r 为半径的球面上，各处的电场强度都相同D ．在库仑定律的表达式221rQ Q k F =中，22r Qk 是点电荷2Q 产生的电场在点电荷1Q处的场强大小；而21r Q k 是点电荷1Q 产生的电场在点电荷2Q 处的场强大小4． 如图所示，质点α、b 在直线PQ 上，质点α由P 点出发沿PQ 方向向Q 做初速度为零的匀加速直线运动．当质点α运动的位移大小为x 1时，质点b 从Q 沿QP 方向向P 点做初速度为零的匀加速直线运动，当b 的位移为x 2时和质点α相遇，两质点的加速度大小相同，则PQ 距离为（ ）A. 122x x ＋＋B. 122x x ＋＋C. 122x x ＋D. 122x x ＋5． 关于磁感应强度B 的概念，下面说法中正确的是（ ） A ．由磁感应强度的定义式ILFB =可知，磁感应强度与磁场力成正比，与电流和导线长度的乘积成反比 B ．一小段通电导线在空间某处不受磁场力的作用，那么该处的磁感应强度一定为零 C ．一小段通电导线放在磁场中，它受到的磁场力可能为零D ．磁场中某处的磁感应强度的方向，跟电流在该处所受磁场力的方向可以不垂直6． （2018·洛阳联考）如图所示，一个电荷量为－Q 的点电荷甲，固定在绝缘水平面上的O 点。
电视显像管的工作原理-学易试题君之每日一题君2019学年上学期高二物理人教版(课堂同步系列二)
如图所示是电视机显像管及其偏转线圈的示意图。
如果发现电视画面的幅度比正常的偏小，可能引起的原因是
A．电子枪发射能力减弱，电子数减少
B．加速电场的电压过低，电子速率偏小
C．偏转线圈局部短路，线圈匝数减少
D．偏转线圈电流过大，偏转磁场增强
【参考答案】C
【名师点睛】根据电视机显像管的工作原理分析，可知其作用。
运动的电子在电流提供的磁场中受到洛伦兹力作用，从而使电子打到荧光屏上。
画面变大，是由于电子束的偏转角增大，即轨道半径减小所致。
根据洛伦兹力提供向心力，从而确定影响半径的因素。
【知识补给】
1/ 7。
澧县高中2018-2019学年高二上学期第二次月考试卷物理
澧县高中2018-2019学年高二上学期第二次月考试卷物理 班级__________ 座号_____ 姓名__________ 分数__________一、选择题1． 某物体从O 点开始做初速度为零的匀加速直线运动，依次通过A 、B 、C 三点，OA 、AB 、BC 过程经历的时间和发生的位移分别对应如图，经过A 、B 、C 三点时速度分别为、、，以下说法不正确的是（ ）A. 若123::1:2:3t t t =，则::1:3:6A B c v v v =B. 若123::1:2:3t t t =，则123::1:8:27s s s =C. 若123::1:2:3s s s =，则::A B c v v v =D. 若123::1:2:3s s s =，则123::t t t =2． 如图所示，P 、Q 是两个电量相等的正的点电荷，它们连线的中点是O ，A 、 B 是中垂线上的两点，OA ＜ OB ，用E A 、E B 、φA 、φB 分别表示A 、B 两点的场强和电势，则（ ） A ．EA 一定大于EB ，φA 一定大于φB B ．E A 不一定大于E B ，φA 一定大于φBC ．E A 一定大于E B ，φA 不一定大于φBD ．E A 不一定大于E B ，φA 不一定大于φB3． 右图中a 、b 为真空中竖直向上的电场线上的两点，一带电质点在a 点由静止释放，沿电场线向上运动，到b 点恰好速度为零。
下列说法中正确的是（ ） A.带电质点在a 、b 两点所受电场力都是竖直向上B.a 点的电势比b 点的电势高C.a 点的电场强度比b 点的电场强度大D.带电质点在a 点的电势能比在b 点的电势能小4． 如图所示，图中实线是一簇未标明方向的点电荷的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a 、b 是轨迹上的两点。
若带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是（ ） A ． 带电粒子所带电荷的电性；B ． 带电粒子在a 、b 两点的受力方向；C ． 带电粒子在a 、b 两点的加速度何处较大；D ．带电粒子在a 、b 两点的电势能何处较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3节 几种常见的磁场
对安培定则的理解与应用
1.直线电流周围的磁场,其磁感线分布和方向用下列哪个图来表示最
合适( D )
解析:由安培定则可判断A,C错误.直线电流周围的磁感线的分布,由
近及远,由密逐渐变疏,而不是等距的同心圆,B错误、D正确
2.如图所示是三根平行直导线的截面图,若它们的电流大小都相同,
且ab=ac=ad,则a点的磁感应强度的方向是( D )
A.垂直纸面指向纸里 B.垂直纸面指向纸外
C.沿纸面由a指向b D.沿纸面由a指向d
解析:每根导线在a点产生的磁感应强度大小相等,关键是确定每根
导线在a处产生的磁感应强度的方向,由矢量合成法则求合磁感应强
度,判知选项D正确.
3.(2016汉川市高二期末)如图所示,一束带正电的粒子沿着水平方向
向右飞过小磁针正上方时,小磁针N极将( B )
A.向纸外偏转 B.向纸内偏转
C.静止不动 D.无法确定
解析:一束带正电的粒子沿着水平方向向右飞过磁针正上方,则电流
方向从左向右,根据安培定则可知,小磁针处于垂直纸面向里的磁场
中,因小磁针静止时N极指向磁场方向,则小磁针的N极向纸内偏转,S
极向纸外偏转,故选项B正确,选项A,C,D错误.
4.(多选)南极考察队经常就南极特殊的地理位置进行科学测量.考察
队员一次实验如下:在地球南极附近用弹簧测力计竖直悬挂一未通电
螺线管,如图所示.下列说法正确的是( AC )
A.若将a端接电源正极,b端接电源负极,则弹簧测力计示数将减小
B.若将a端接电源正极,b端接电源负极,则弹簧测力计示数将增大
C.若将b端接电源正极,a端接电源负极,则弹簧测力计示数将增大
D.不论螺线管通电情况如何,弹簧测力计示数均不变
解析:地球南极附近即为地磁N极,螺线管相当于一条形磁铁,根据安
培定则判断出“条形磁铁”的极性.再根据同名磁极相互吸引,异名磁
极相互排斥,判断知选项A,C正确.
5.铁环上绕有绝缘的通电导线,电流方向如图所示,则铁环中心O处
的磁场方向为( A )
A.向下
B.向上
C.垂直纸面向里
D.垂直纸面向外
解析:由安培定则可判断出左、右两线圈的上端都是N极,下端都是S
极,故O点处磁场方向向下,选项A正确.
对安培分子电流假说的认识
6.(多选)用安培提出的分子电流假说可以解释下列哪些现象
( AD )
A.永久磁铁的磁场 B.直线电流的磁场
C.环形电流的磁场 D.软铁棒被磁化的现象
解析:分子电流假说是安培依据通电螺线管外部磁场与条形磁铁磁场
的相似性为解释磁体的磁现象而提出的,所以选项A,D正确.
7.科学研究表明,地球自西向东的自转速度正在变慢.假如地球的磁
场是由地球表面带电引起的,则可以断定( C )
A.地球表面带正电,由于地球自转变慢,地磁场将变弱
B.地球表面带正电,由于地球自转变慢,地磁场将变强
C.地球表面带负电,由于地球自转变慢,地磁场将变弱
D.地球表面带负电,由于地球自转变慢,地磁场将变强
解析:地球的磁场类似于通电螺线管的磁场.地理的南极是地磁N极,
地理北极是地磁S极.按照安培定则,可以看出要有自东向西的电流
才符合,那么必然是由于地球表面带负电自西向东旋转引起的.由于
地球自转变慢,相当于电流减弱,地磁场将变弱,故选项C正确.
对磁通量的认识及计算
8.下列关于磁通量的论述中正确的是( B )
A.磁感应强度越大的地方,穿过线圈的磁通量也越大
B.匀强磁场中,穿过线圈的磁感线条数越多,则磁通量越大
C.穿过线圈的磁通量为零的地方,磁感应强度一定为零
D.磁感应强度越大的地方,线圈的面积越大,则穿过线圈的磁通量
越大
解析:穿过线圈的磁通量大小不仅跟磁感应强度有关,还与线圈放置
的位置有关,当磁感线与线圈平面平行时,穿过线圈的磁通量为零,选
项A,C,D错误;磁通量的物理意义是匀强磁场中穿过某一面积的磁感
线条数,穿过线圈的磁感线条数越多,则磁通量越大,选项B正确.
9.(多选)彼此绝缘、相互交叉的两根通电直导线与闭合线圈共面,图
中穿过线圈的磁通量可能为零的是( AD )
解析:要使线圈中的磁通量为零,必须满足两个导线关于线圈的中心
轴线对称,并且两导线在线圈中磁场方向相反,故选项A,D正确
10.某处匀强磁场方向竖直向下,大小为0.1 T.某线圈ABCD,边长为
20 cm,放在水平面上,当把线圈CD侧抬起至与水平方向成60°角时,
穿过线圈平面的磁通量改变了 .
解析:开始时磁通量:Φ1=B·S=0.1×0.22Wb=0.004 Wb,末态磁通量:
Φ2=BS·cos 60°=0.1×0.22× Wb=0.002 Wb,所以ΔΦ=Φ1-Φ
2
=0.002 Wb.
答案:0.002 Wb
11.如图,有一条通有恒定电流的长直导线,在其右侧有一个闭合的矩
形线圈abcd,线圈的ab边与导线之间隔开一段距离且与直导线平行.
开始时直导线与矩形线圈共面,现让矩形线圈绕其某一边转动,在转
动90°的过程中,直导线中电流产生的磁场穿过矩形线圈的磁通量的
变化情况是( D )
A.绕ab边转动时,磁通量一直减小到零
B.绕ab边转动时,磁通量先减小后增大
C.绕cd边转动时,磁通量一直减小到零
D.绕cd边转动时,磁通量先减小后增大
解析:线圈绕ab边转动90°过程中,穿过线圈的磁通量逐渐减小但
不为零,选项A,B错误;绕cd边转动90°过程中,由于线圈平面和磁
场方向的夹角变化,穿过线圈的磁通量先减小后增大,选项D正确,C
错误.
12.边长为10 cm的正方形线圈,固定在磁场中,磁场方向与线圈平面
夹角θ=30°,如图所示,磁感应强度随时间的变化规律为B=2+3t(T),
则在第1 s内穿过线圈的磁通量变化量ΔΦ为多大?
解析:t=0时,B0=2 T
t=1 s时,B1=(2+3×1) T=5 T
由Φ=BS⊥得ΔΦ=ΔBSsin 30°
=(B1-B0)L2sin 30°
=(5-2)×0.12× Wb
=1.5×10-2 Wb.
答案:1.5×10-2 Wb
(教师备用)
【补偿题组】
1.(针对第2题)如图所示,两根垂直纸面平行放置的直导线a和b,通
有等值电流.在纸面上距a,b等远处有一点P,若P点合磁感应强度B
的方向水平向左,则导线a,b中的电流方向是( A )
A.a中向纸里,b中向纸外
B.a中向纸外,b中向纸里
C.a,b中均向纸外
D.a,b中均向纸里
解析:因为通电直导线周围磁场的磁感线是多组以导线上各点为圆心
垂直于导线的同心圆,所以直导线a中电流在P处激发的磁场方向垂
直于a,P连线,直导线b中电流在P处激发的磁场方向垂直于b,P连
线.又因为P点合磁感应强度B的方向水平向左,所以由矢量合成法则
可知,a中电流在P处激发的磁场方向垂直aP向下,b中电流在P处激
发的磁场方向垂直bP向上,再根据安培定则很容易判断a,b中的电流
方向,a中向纸里,b中向纸外,故选项A正确.
2.(针对第5题)(多选)如图所示,螺线管中通有电流,如果在图中的
a,b,c三个位置上各放一个小磁针,其中a在螺线管内部,则下列说法
正确的是( BD )
A.放在a处的小磁针的N极向左
B.放在b处的小磁针的N极向右
C.放在c处的小磁针的S极向右
D.放在a处的小磁针的N极向右
解析:由安培定则,通电螺线管的磁场如图所示,
右端为N极,左端为S极,在a点磁场方向向右,则小磁针在a点时,N
极向右,A项错误,D项正确,在b点磁场方向向右,则小磁针在b点
时,N极向右,B项正确;在c点,磁场方向向右,则小磁针在c点时,N
极向右,S极向左,C项错误.
3.(针对第11题)如图所示,一矩形线框,从abcd位置移动到a′b′
c′d′位置的过程中,关于穿过线框的磁通量的变化情况,下列叙述
正确的是(线框平行于纸面移动)( D )
A.一直增大
B.一直减小
C.先增大后减小
D.先增大,再减小直到零,然后再增大,最后减小
解析:bc边移到导线位置之前磁通量垂直纸面向外增大,之后磁通量
减小到0,这时导线位于线框中间位置,再向右移时磁通量垂直纸面向
里又增大,直到ad边与导线重合,再往右移磁通量最后又变小.故选
项D正确.
