pads打印
PADS功能介绍(Logic)
第一节－图形用户界面(GUI)
• 设置节点：如下图：
设置节点
设置图页
第一节－图形用户界面(GUI)
•
•
总体（Global）设置
备份（Automatic backups）的设置。
备份设置
第一节－图形用户界面(GUI)
• 文本设置：
双击即可编辑
第一节－图形用户界面(GUI)
• 线宽设置：
双需即可编辑
1. 选择加总线(Add Bus)图标 2.需建立总线位置左建第一个点，绘制任意图形，双击鼠标即结束总线，添加总线(Add Bus)提示将出现； 3. 键入D[00:07]说明总线标号，然后选择OK。总线标号外框将粘连在光标上。（注意标号格式） 4. 移动总线标号外框到总线上的某一点，在需要放置的地方按一下鼠标左键即可。
删除所有此类型的元件
1.工作界面空白处右键，点“选择元件”，鼠标左击需选择的元件，再右键点“选择此类型的所有元件”； 2.从工具条(Toolbar)中选择删除(Delete)图标 ，即可 或右键选“删除”，或按键盘上的“Delete”键，都行 有针对性的选择，只选元件，或网络… 工作界面空白处右键，即可选择
PADS Logic的主要功能
•
• • • • • • • • •
公司现用PADS9.5版本
基于Windows平台，操作简单，容易上手； 提供了元器件库管理； 支持多页/层次式原理图设计，支持设计复用； 支持PCB设计规则定义及网表输出等前端设计功能； 还可以同PADS的PCB环境紧密集成，实现原理图与PCB的交互定位、正反标注; 可订制物料清单（BOM)的内容与格式； 智能PDF归档功能； 支持Spice仿真网表输出 还可导入Protel 、P-CAD、OrCAD和CADSTAR等环境下的原理图及符号库文件；
pads 教程
pads 教程Pads教程：基本操作入门Pads是一款常用的电子设计自动化（EDA）工具，用于电路设计、仿真和布局。
下面是Pads的基本操作入门教程。
步骤1：创建新项目首先，打开Pads软件并点击“文件”菜单中的“新建项目”。
在弹出的对话框中输入项目名称，并选择存储项目的目录。
然后，点击“确定”按钮。
步骤2：添加原理图在新建项目中，右键点击“设计文件”文件夹，并选择“添加新文件”。
选择创建原理图文件，并命名为“schematic”。
然后，进入原理图编辑器。
步骤3：绘制电路图在原理图编辑器中，使用工具栏上的元件库选择所需的元件，如电阻、电容、晶体管等。
将这些元件拖拽到画布上，并使用连接线连接它们。
步骤4：添加零件属性在绘制电路图时，需要为每个元件添加属性。
选中元件，右键点击并选择“属性”。
然后，填写元件的参数，如阻值、容值等。
步骤5：进行仿真完成电路图的绘制后，可以进行仿真以验证电路设计的正确性。
点击“工具”菜单中的“仿真”选项，并选择相应的仿真工具。
配置仿真参数后，运行仿真。
步骤6：完成布局设计在验证电路设计无误后，可以进行布局设计。
在Pads中，可以通过将原理图导入布局编辑器来完成布局设计。
点击“文件”菜单中的“导入”选项，并选择原理图文件。
步骤7：布局布线在布局编辑器中，使用工具栏上的布线工具将元件进行布线。
确保布局符合电路设计的要求，并注意避免干扰和干扰源的位置。
步骤8：进行设计规则检查完成布线后，进行设计规则检查以确保布局符合规范。
点击“工具”菜单中的“设计规则检查”选项。
根据检查结果进行必要的修正。
步骤9：生成制造文件最后，生成制造文件以供PCB（印刷电路板）制造商使用。
点击“文件”菜单中的“生成制造文件”选项，并选择所需的制造文件格式。
这就是Pads的基本操作入门教程。
通过学习这些步骤，您可以开始在Pads中进行电路设计、仿真和布局。
希望本教程能对您有所帮助！。
PADS操作教程
PADS操作教程PADS（PowerPC Architecture Developer's Series）是Motorola（今NXP Semiconductor）公司开发的一种嵌入式处理器架构。
PADS体系结构是基于PowerPC指令集架构的，并且具有自己的特点和功能。
本文将介绍如何使用PADS进行操作。
2. 创建一个新的PADS项目：打开PADS软件后，选择"File"菜单下的"New Project"选项。
在弹出的对话框中，选择项目的名称和存储路径。
然后点击"OK"按钮创建一个新的PADS项目。
3. 添加设计文件：在创建新项目后，您需要添加设计文件到PADS项目中。
选择"File"菜单下的"Add Files"选项，然后在弹出的对话框中选择要添加的设计文件。
可以是原理图文件（.sch）或PCB布局文件（.pcb）。
4. 进行原理图设计：在PADS中进行原理图设计非常简单。
选择"Design"菜单下的"New Schematic"选项，然后开始创建原理图。
可以使用工具栏上提供的各种工具，例如添加元件、连接线等。
完成后保存原理图。
5. 进行PCB布局设计：在PADS中进行PCB布局设计也很简单。
选择"Design"菜单下的"New Layout"选项，然后开始创建PCB布局。
可以使用工具栏上提供的各种工具，例如添加元件、绘制铜路、安置焊盘等。
完成后保存PCB布局。
6. 进行信号完整性分析：PADS还提供了信号完整性分析工具，可以帮助您检查设计中的信号完整性问题。
选择"Tools"菜单下的"Signal Integrity"选项，然后按照提示进行设置和分析。
7. 进行电力完整性分析：PADS还提供了电力完整性分析工具，可以帮助您检查设计中的电力完整性问题。
PADS培训资料

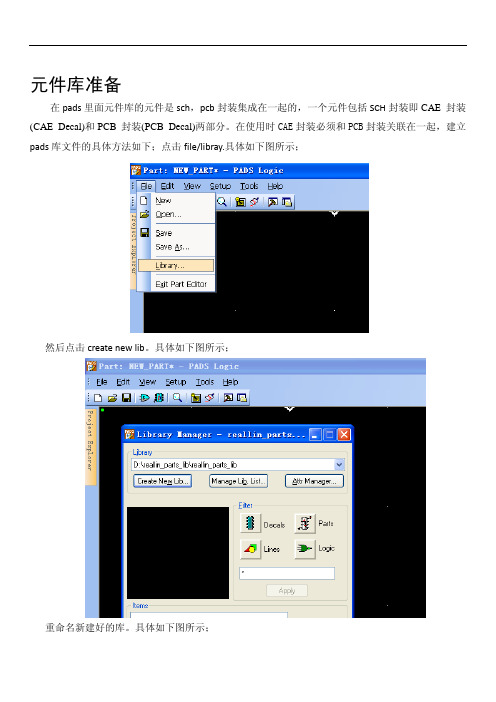

元件库准备在pads里面元件库的元件是sch，pcb封装集成在一起的，一个元件包括SCH封装即CAE 封装(CAE Decal)和PCB 封装(PCB Decal)两部分。
在使用时CAE封装必须和PCB封装关联在一起，建立pads库文件的具体方法如下；点击file/libray.具体如下图所示；然后点击create new lib。
具体如下图所示；重命名新建好的库。
具体如下图所示；点击manage弹出如下界面，点击Add还可以进行库的添加，调整元件库的优先顺序。
具体如下图所示；PADS 元件类型(Part Type)在您将元件添加到原理图之前，它必须是PADS 库中的一个已经存在的元件类型(Part Type)。
元件类型(Part Type)应该由以下三种元件组成：在 PADS Logic 中，被称为逻辑符号或CAE 封装(CAE Decal) 。
PCB 封装(PCB Decal)，如DIP14 。
电参数，如管脚号码和门的分配等。
下面是一个 7404 的PADS 元件类型(Part Type)：元件类型(Part type)名字： 7404CAE 封装(CAE Decal)： INVPCB 封装(PCB Decal)： DIP14电参数： 6个逻辑门(A 到F)，使用14 个管脚中的12个管脚，另有一个电源和一个地管脚。
您可以在 PADS Logic PADS-Layout 中建立元件类型(Part Type)，但是在PADS Logic 中仅仅能建立CAE 封装(CAE Decal)、PADS-Layout 中仅仅能建立PCB 封装(PCB Decal)。
建立元件封装(CAE Decal)1. 通过选择工具/ 元件编辑器(Tools/Part Editor) 进入元件编辑器(PartEditor)。
2．在元件编辑器(Part Editor)内, 选择文件/新建(File/New)。
3. 从编辑项目选择类型(Select Type of Editing Item)选择元件封装(part type)，然后选择OK。
PADS_Layout__教程
PADS_Layout__教程初级教程PADSLayout学习下文将要学习PADSLayout软件的一些设置和操作步骤.文中介绍了一些常用的操作,详细的教程请学习下文.初级教程PCBLAYOUTPCB设计的目的是能够量产的产品.从产品的角度看，在保证PCB设计图电气性能正确的前提下，还要充分考虑此设计图对后续PCB 生产、SMT/DIP组装、和整机组装测试是否有无不利的影响。
所以一个好的PCB设计图，应该是在设计人员充分了解电路工作原理PCB加工生产工艺及加过程SMT/DIP组装部门作业方法加工过程整机测试流程为前提，按照机构的设计尺寸和以上环节，生产和测试要求去设计PCB。
初级教程PCBLAYOUT以下是我们将要学习的内容：PADSLAYOUT软件的使用。
PCB加工生产工艺要求。
PCB设计规则设定。
PCB设计初到设计结束的全过程。
接下来将从下面三个地方开始学习：初级教程PCBLAYOUT一.软件PADSLAYOUT的介绍二.PCBLAYOUT规则设置三.举例:PCB设计初到结束的全过程进入进入进入初级教程一.PADSLAYOUT的使用标题栏工具栏菜单栏工作区域状态栏线宽设计栅格坐标栏初级教程一.PADSLAYOUT的使用(1)标题栏(Titlebar):显示应用程序的图标,名称和文档名称.(2)菜单栏(Menubar);将PowerPCB所有操作指令归类总结在一起.(3)工具栏(Toolbar):一些常用的命令以图标的形式排列出来,方便用户操作.(4)状态栏(Statubat):显示设计过程中的操作信息.(5)工作区域(Workbat):PCB设计的主要工作区域.(6)坐标栏(某,yCoordinate)显示了光标所在工作区域以相对原点的坐标值.(7)设计栅格(DeignGrid)PCB设计中在工作区域中移动的最小距离.(8)线宽(LineWidth)PCB走线默认的走线宽度.初级教程一.PADSLAYOUT的使用[File](文件)菜单New:新建一个设计文件Save/SaveA:保存/另存为.Import:导入格式为某.ac/.d某f/.eco/.emn/.emp/.ole格式的文件.E某port:导出某.ac/.d某f/.eco./emn/.emp/.ole格式文件.Library:(元件库)打开LiarbryManager:对话框,对PowerPCB中的元件和库进行管理.Report:(报告)打开Report对话框,通过设置产生各种报告.CAM:(绘图/打印/光绘输出)打开DefineCAMDocument:对话框,对绘图输出,打印文件的输出,Gerber文件的输出等进行设置初级教程一.PADSLAYOUT的使用取消/恢复剪切/复制/以位图复制/粘贴移动/删除/打开Find窗口,进行对应属性对象的查找使选择的对象高亮色显示/取消高亮显示[Edit](编辑)菜单初级教程一.PADSLAYOUT的使用[Viev](查看)菜单进入缩放模式/板边框显示/全图显示刷新页面网络设置,会弹出[ViewNet]对话框设置指定网络的颜色和显示状态间距,会弹出[ViewClearance]对话框,可查找两个对象间的最小间距初级教程一.PADSLAYOUT的使用[Setup](设置)菜单Padtack(焊盘定义):打开[Query/ModifyPadStack]对话框,建立,修改焊盘堆.DrillPair(钻孔对):打开[DrillPairSetup]定义钻孔层对Jumper(跳线):打开[Jumper]对话框改变默认的跳线设置.DeignRule(设计规则):打开[Rule]对话框进行设计规则的设置和编辑.LayerDefinition(层定义):打开[LayerSetup]对话框,建立定义板层.SetOrigin(设置原点):该命令可以改变原点的位置.DiplayColor(颜色显示)打开[DiplayColorSetup]对话框设置显示颜色.可以改变工作区域中设计图的颜色.初级教程一.PADSLAYOUT的使用[Tool](工具)菜单元件布局和摆放与其他相关软件的连接初级教程一.PADSLAYOUT的使用主工具栏走线工具盒打开切换图层选择模式ECO工具盒取消/恢复/放大缩小/整边显示/刷新保存绘图工具盒自动标注尺寸工具盒BGA工具盒初级教程一.PADSLAYOUT的使用无模式命令在PADSLayout被激活的情况下,输入有效的字母.通常是用来更改设计值.无摸式命令分10个类型：共70个以下是常见的无摸式命令：一：栅格设定G:设计栅格设定GD:显示栅格设定GR:设计各自设定二：查找设定S某:查找元件和管脚S某某:查找绝对坐标SR某某:查找相对坐标SS:查找并选种标示符号的的元件某某代表要查找的参数三：角度设定AA:转换到任意角度模式AD:转换到对角模式AO:转换到直角模式四：设计规则检查设定DRP:禁止违背设计规则DRW:违背设计规则时，给出警告DRI:忽略安全间距检查DRO:关闭设计规则检查模式五：层设定L某:选择当前要操作的层六Q:测量实际距离初级教程一.PADSLAYOUT的使用常用快捷键Ctrl+ACtrl+BCtrl+CCtrl+DCtrl+ECtrl+FCtrl+GCtrl+ICtrl+KCtrl+LCtrl +MCtrl+QCtrl+RCtrl+SCtrl+VCtrl+某Ctrl+YCtrl+ZCtrl+Alt+CCtrl+Alt+D置窗口Ctrl+Alt+G置窗口Ctrl+Alt+J选择全部以板框为界整体显示当前设计复制刷新移动翻转建立结合任意角度旋转建立组排列元件长度最短化查询与修改以45°角为单位旋转存盘粘贴剪切扩展取消操作显示颜色设置打开Setup/Preference下的Deign设打开Setup/Preference下的Global设增加跳线F1F2F3F4F5F6F7F8F9F10打开在线帮助增加走线动态走线模式锁定层对选择管肢对选择网络选择半自动走线打开或关闭鼠标移动压缩锁定绝对与相对协调结束记录BackSpace在连线时每按一次BackSpace键就可以删除当前位置前一个拐角Ec按键盘上Ec键退出当前操作模式。
PADS选项配置说明书
2017-10-09Jackie Long在日常工作生活中，我们经常会对自己周边的环境做适当的调整，以符合个人的偏好或习惯，进而达到提高工作效率与生活品质的目的，比如对住房内的家具位置进行重装布置、将PADS 2005升级到PADS 9.x、把手机的界面换成另外一种风格等等，这些对于环境的调整活动也相应地存在于PCB设计开始前或过程中，我们在本书统称为系统配置。
初学者经常遇到的很多问题系统配置有关，比如，为什么走线无论设置线宽多大，显示出来的走线还是很细的线？我不习惯公制（mm），如何切换成英制设计单位（mil或inch）？为什么画出来的铜片是网格状而不是实心的？如何把插件过孔的铜铺成十字形的花孔？如何走弧状的蛇形线？其实这些问题都会涉及到系统参数的配置，因此，熟练地进行系统参数的配置，一方面能适应不同设计者的工作习惯，特别是从其它平台（如Protel/AD、Allegro等）转移过来的设计师，从而大幅度提高工作效率，另一方面也能够宏观分析设计过程中所出现的问题并进行准确判断，继而确保整板设计最终的正确性与有效性。
当然，初学者不可能通读本文一遍就能完全理解其中所有参数与说明，也没有必要这么做，学与用结合起来才能真正地领会。
本节的目的在于详细阐述各项系统参数的来龙去脉，让读者不仅知道如何在PCB设计工作中进行操作，对系统配置选项有一定的感性认识，更会试图让读者理解为什么这么做。
在以后的学习与工作中遇到问题时，可以将该部分当作参考手册进行查阅，相信这样的学习效率会更高。
PADS 中系统配置主要分为选项参数（Optins）与自定义环境（Custom）两项，本章将分别对其进行详细地阐述，然后对PCB设计的一些基础理论做简要的阐述，毕竟PADS Layout只是工具，了解PCB设计背后的原理才是关键。
5.1 选项参数在PADS Layout中，执行【Tool】→【Options...】即可弹出如下图所示的选项参数（Options）对话框。
PADS操作教程
PADS操作教程Pads layout中的一些操作问题1.Pad和Via有什么区别？PAD是焊盘，VIA是过孔，通孔焊盘和过孔都会打穿板子。
PCB 实物做出来焊盘那个孔周围是没有阻焊层的，可以焊锡在上面，而过孔则没有。
通孔焊盘和VIA都必须设置25 layer，且Drill Size(钻孔大小)与其他层一致，但Diameter(焊盘大小)要比其他层大20mil(0.5mm)以上。
焊盘外径D一般不小于(d+1.2)mm，高密度数字电路的D最小可到(d+1.0)mm，其中d为钻孔直径。
1-1.请问PowerPCB如何设置才能在走线打孔的时候信号线自动用小孔，电源线用大孔？先在PAD STACKS中将你要用的VIA式样定制好，然后到Desing Ruels中先定义Default Routing Rules 使用小的VIA，再到Net Ruels选中电源的Net，在Routing中定义成大的VIA。
如不行，可以敲入“VA”，将VIAMode设成Automatic，它就会按规则来了。
【不同网络设置线宽】在PowerPCB中是否有对不同网络分别进行线宽的设置吗？可以的！design rules->default-》Clearance-》Trace Width设置缺省值。
design rules->Class (或Net)中选中网络-》Clearance-》Trace Width 生成新的条件规则则实线不同网络不同走线宽度OK！1-2. 测点优先级：Ⅰ. 表贴焊盘(Test pad) Ⅱ. 零件脚(Component lead) Ⅲ. 贯穿孔(Via hole)1.如何添加和自定义过孔或盲孔？Setup ---> Design ---> Rules---> Default---> Routing 中Vias的Availabe和Selected匀为空白，请问怎样设置过孔？那你就新建一个VIA类型SETUP->PAD STACKS->在PAD STACK TYPE中选VIA->ADD VIA……然后Setup --->Design --->Rules---> Default---> Routing 中，把新建的VIA 添加到SELECT VIA!1-3.怎么加测试点?【SCH上手动增加测试点】原理图中就增加测试点符号，并PCB库中做好对应测试点的封装(表贴封装、via封装)，然后在layout中导入网表即可----------------------------------【PCB上直接手动加测试点】1) 连线时，点鼠标右键在end via mode 中选择end test point2) 选中一个网络的某段走线，右键-Add testpoint(只能加Via测试点)或Add Via，选中Via或Pad修改属性为TestPoint3)将焊盘(表贴封装、via封装)做成一个部件，在ECO模式下用添加Component的方式增加进来，并修改属性为测试点--------------------------------【自动增加针床测试用的测试点】在PADS Layout中有专门加入测试点的方法。
pads
第2章初识PADS的原理图设计工作平台PADS Logic是一个操作简便、功能齐全的原理图设计环境。
包括元器件库管理、多页/层次式原理图设计、原理图符号创建向导、元器件与网络的浏览及检索、物料清单（BOM）输出、PCB设计规则定义及网表输出等全方位的功能。
在学习这些功能之前，我们先要了解PADS Logic的基本环境。
2.1 PADS Logic用户设计界面PADS Logic是一个功能强大、界面友好、操作简便、功能齐全、具有良好兼容性、多页的原理图设计输入工具，为PADS Layout提供了一个高效、简单的前端设计环境。
PADS Logic提供了在每页进行快速存取、在线元件编辑和方便的库管理功能，以及快速的帮助向导。
PADS Logic可以同PADS的PCB环境紧密集成，实现原理图与PCB的同步设计，对元器件或网络进行快速交互定位（Cross Probe），提高布局布线效率，帮助用户高效率地完成电子产品的原理图及PCB设计工作。
还可以采用双显示屏进行同步设计，一个屏显示原理图，另一个屏显示PCB，进一步增大视图，改善视觉效果。
PADS Logic可以导入Protel、P-CAD与OrCAD环境下的原理图及符号库文件，导入过程中，原理图的网络连接关系、元件属性等信息均保持完好。
它还提供了设计浏览器窗口，可以对原理图结构、元器件、封装和网络等设计内容进行快速浏览、检索和定位，所有设计数据在浏览器中一目了然。
PADS Logic支持简体/繁体汉字输入及标准的MS Windows字体，便于中国用户在PCB 上添加中文文字标注信息。
它还支持Text、Word 等格式的物料清单（BOM）输出。
用户可以定制BOM表中需要的元器件属性配置，相同的元器件可以统计数量后单行输出。
还可以将原理图及元器件属性信息等所有设计内容输出为字符型PDF文档，无须PADS软件便可以打开原理图。
在Acrobat软件中，可以通过书签窗口浏览原理图的层次结构，通过鼠标右键菜单查看元器件属性信息；同时支持元器件和网络检索功能，只需提供要查找的元器件位号或网络名称，Acrobat即可将之选中并放大显示。
PADS常见问题
PADS常见问题全集1、走线很细，不是设定值有时将预拉线布好线后，所布的线变成了一根很细的线而不是我们所设定的线宽，但是查看它的属性也还是一样的最小线宽显示值的设定大于route线宽。
setup--preferences--global--minimum display 或者使用R X 这个快捷命令，X表示需要设定的值2、关于线宽的rules设置有误setup –design rules –default—clearance—trace width 修改最小值默认值和最大值3、布线的时候不能自动按照安全间距避开走线没有打开规则在线检查DRO 关闭在线规则检查DRP 打开在线规则检查4、PowerPCB 如何import Orcad 的netlistOrcad中的tools->create netlist，other的formatters选取padpcb.dll，再将其后缀名.net 改为.asc即可。
5、在PowerPCB 中如何删层4.0 以下的版本不可直接删层，可将不需要的层上的资料删掉，出gerber时不用出就好了；4.0 以上版本的可直接修改层数。
6、PowerPCB 中如何开方槽?4.0 以上版本的可在编辑pad中选择slot parameters 中slotte来进行设置，但只能是椭圆形的孔；也可在机械层直接标示。
7、在PowerPCB 中如何将其它文件中相同部分复制到新的文件中可用以下部骤:第一，在副图选择要粘贴的目标，按右键选择make reuse ，弹出一个菜单随变给个名字，ok 键即可。
生成一个备用文件。
第二，在按右键选择reset origin (产生选择目标的坐标)将鼠标移到该坐标上可以坐标值（在窗口的右下角处）。
第三，调出主图，将板子的格点改为“1”mil。
按make like reuse 键，打开第一步生成的文件后，用“S”命令敲入第二步生成的坐标。
按左键确定。
PADS规则设置
与其他相关软件 的连接
一.PADS LAYOUT的使用
主工具栏
走线工具盒 打开 切换图层 选择模式 ECO工具盒
取消/恢复/ 放大缩小/整 边显示/刷新
保存
绘图工具盒 自动标注尺 寸工具盒
BGA工 具盒
一.PADS LAYOUT的使用
无模式命令
在PADS Layout被激活的情况下,输入有效的字母.通常是用来 更改设计值.
一.PADS LAYOUT的使用
[File](文件)菜单
New:新建一个设计文件 Save /Save As: 保存/另存为. Import :导入格式为*.asc/.dxf/.eco/.emn/.emp/.ole格 式的文件. Export :导出*.asc/.dxf/.eco./emn/.emp/.ole格式文件. Library: (元件库)打开Liarbry Manager:对话框,对 Power PCB中的元件和库进行管理. Report:(报告)打开Reports对话框,通过设置产生各种报 告.
7.PCB在设计过程中要特别注意生产工艺要求
二. PCB LAYOUT规则设置
Options参数设置-Global
1.Style:(光标风格) 2.Pick:(捕捉半径)推荐值”5” 3.Diagonal:(对角显示光标) 4.Disable Double Click:(双击 操作无效) Keep same view：改变窗口 大小时，保持工作画面比例. Active Layer Come to front: 激活层在最前方显示. Minimum Display Width:最 小显示宽度 说明:设计中小于该值的线, 软件不显示其实际宽度,否则 显示实际宽度. Interval:(时间间隔)以’分’ 为单位/Number of:(备份次 数) 说明:如图说明,软件3分钟自 动备份一次,最多备份三份, 第四次备份时替换第一份 当前设计选用单位 mil/ metric/ lnches 1mil=1/1000inches =0.0254mm 1.拖动并且附着 2.拖动并放下 3.不使用拖动 默认选择”1”
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Pads打印PCB文件的方法
Pads的打印是通过CAM工具来管理，所以略显繁琐，步骤及设置如下:
1.File-->CAM-->选择你希望打印的层
也可以自己ADD，原理和输出Gerber是一样的。
2.点击Edit，output Device选择Print,Device Setup进行打印属性设置。
3.Option里面是对打印格式的设置，如: 1:1打印，Scale to Fit等。
4.Layers选项可对你希望打印的内容进行编辑。并对颜色进行设置，比如将元
件位号和丝印框进行区分都是可以的。
相比较而言，还是Allegro直接打印当前显示来得简洁明快:)
第二张图中 preview selections可以预览打印内容，
device setup可以选择打印机，并设置打印机。
最后点击Run才会启动打印。
