哈工大激光雷达课件一——激光雷达基本知识
激光雷达频段
激光雷达频段
激光雷达是一种主要用于测距和成像的传感器技术，它利用激光发射器产生激光束，经过目标反射后，接收器接收反射光信号并测量时间差来计算目标的距离和位置。
激光雷达的频段可以分为可见光频段、红外线频段和毫米波频段等。
可见光激光雷达主要应用于在白天或有足够光照下，对目标进行高精度、高分辨率成像。
它的频段在红光和近红外光之间，通常在800至1550纳米之间。
这种激光雷达具有成像清晰、精度高、分辨率高等优点，但需要有足够的光照条件。
红外线激光雷达主要应用于在夜间或低光照条件下，对目标进行高精度、高分辨率成像。
它的频段通常在1500至1700纳米之间，可以穿透天气、烟雾等干扰物，适合用于安防、军事等领域。
毫米波激光雷达主要应用于在恶劣天气下，如雨、雪、雾等条件下，对目标进行高精度、高分辨率成像。
它的频段通常在30至300毫米之间，具有很强的穿透力和抗干扰能力，适合用于自动驾驶、地质勘探等领域。
不同频段的激光雷达具有不同的优缺点和适用范围，可以根据需求进行选择和应用。
- 1 -。
激光雷达测绘技术的基本原理与操作流程
激光雷达测绘技术的基本原理与操作流程在如今科技飞速发展的时代，激光雷达测绘技术日益成为航空、地理、环境、建筑等领域重要的研究工具之一。
激光雷达测绘技术通过激光发射器发射激光束，利用激光脉冲的反射信号进行探测和测量，以获取地面或物体的三维信息。
本文将简要介绍激光雷达测绘技术的基本原理和操作流程。
一、基本原理激光雷达测绘技术的基本原理是利用激光器产生的激光束以及接收器接收激光束的反射信号来确定目标物体的位置和形状。
1. 发射激光束：激光雷达通过激光发射器产生的激光束进行测绘。
激光束具有高单色性、高方向性和高强度特点，能够较好地穿透大气层，在测绘中起到了关键作用。
2. 接收反射信号：激光束在与地面或物体接触时会产生反射信号。
接收器收集这些反射信号，并通过计算反射信号的强度、时间和方位等参数，进而得到目标物体的三维信息。
3. 数据处理：收集到的反射信号数据需要通过一系列的数据处理步骤进行分析和重构。
常见的处理包括：去除噪音、点云生成、三维坐标计算和数据可视化等。
二、操作流程激光雷达测绘技术的操作流程可以被大致分为以下几个步骤：数据采集准备、测量定位、数据处理和结果输出。
1. 数据采集准备：在进行激光雷达测绘之前，需要进行一系列的准备工作。
首先，需要选择适当的激光雷达设备，根据实际需求选择合适的激光发射器和接收器。
其次，需要确定测绘范围，包括测绘区域的大小和形状。
最后，还需要进行现场勘测，了解环境条件，确定观测点的位置和分布。
2. 测量定位：在数据采集阶段，操作人员需要使用激光雷达设备进行测量和定位。
操作人员将激光雷达设备安装在合适的位置，并根据预先设定的参数进行测量。
设备会通过激光束发送和接收反射信号，以获取目标物体的三维信息。
通过多次测量和定位，可以获得更加准确和丰富的数据。
3. 数据处理：在数据处理阶段，需要对采集到的反射信号数据进行处理和分析。
首先，需要去除噪音，消除不必要的信号干扰。
其次，可以通过计算反射信号的强度和时间，将数据转化为点云形式，获取目标物体的三维坐标。
激光雷达方程的三种解
1.3.3激光雷达的基本原理激光雷达最基本的工作原理与普通雷达类似，即由发射系统发送一个信号，与目标作 用产生的返回信号被接收系统收集并处理，以获得所需信息。
不同的是激光雷达的发射信 号为激光束，与普通无线电雷达发送的毫米波相比，波长要短得多。
无线电雷达由于波长 长，无法探测小型或微粒型目标，而用于激光雷达系统的激光波长一般在微米量级，因而 能用于探测极细小的微粒和分子。

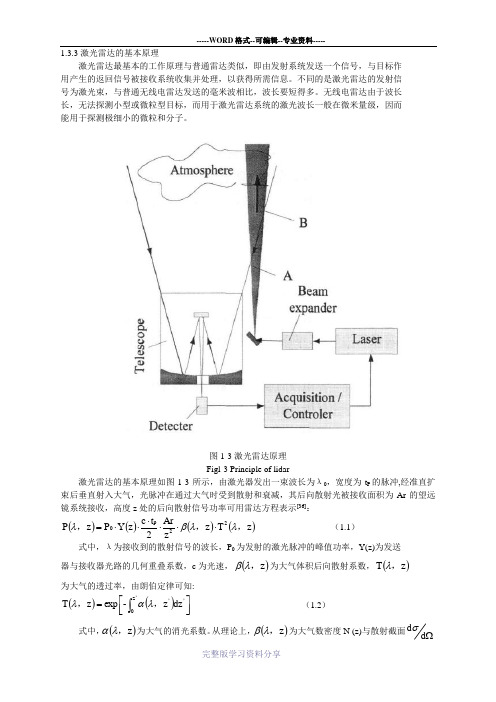

图1-3激光雷达原理 Figl-3 Principle of lidar激光雷达的基本原理如图1-3所示，由激光器发出一束波长为λ0，宽度为t P 的脉冲,经准直扩束后垂直射入大气，光脉冲在通过大气时受到散射和衰减，其后向散射光被接收面积为Ar 的望远镜系统接收，高度z 处的后向散射信号功率可用雷达方程表示[36]：()()()()z T z zAr2t c z Y P z P 22p 0，，，λλβλ⋅⋅⋅⋅⋅⋅= （1.1） 式中，λ为接收到的散射信号的波长，P 0为发射的激光脉冲的峰值功率，Y(z)为发送 器与接收器光路的几何重叠系数，c 为光速，()z ，λβ为大气体积后向散射系数，()z T ，λ 为大气的透过率，由朗伯定律可知:()()⎥⎦⎤⎢⎣⎡=⎰’’’，，z 0dz z -exp z T λαλ （1.2） 式中，()z ，λα为大气的消光系数。
从理论上，()z ，λβ为大气数密度N (z)与散射截面Ωd d σ的乘积，即 ()()Ω⋅=d d z N σλβz ， (1.3) 如前所述，大气中与激光雷达脉冲相互作用产生的后向散射信号成分包括了大气气体分子和气溶胶粒子，由于分子尺寸小，所产生的散射光相对较弱，瑞利散射截面与激发波长的四次方成反比，大气气溶胶粒子对激光的散射光为米散射。
对某一激光雷达的特定波长，分子散射直接随着大气分子的浓度而发生变化，但气溶胶散射却很复杂，取决于粒径分布以及气溶胶粒子的折射率。
这些气溶胶粒子随地域、时间变化明显，所以无法对其准确估算与预测。
激光雷达使用说明书
激光雷达使用说明书1. 简介激光雷达是一种高精度测量设备，能够通过发射激光束并接收反射激光来获取目标物体的三维空间信息。
本说明书将详细介绍激光雷达的使用方法和注意事项，以帮助用户正确操作并充分发挥其功能。
2. 基本操作2.1 连接电源将激光雷达与电源适配器连接，并确保电源开关处于关闭状态。
接通电源前，请确认电流和电压与设备要求相匹配。
2.2 连接计算机使用数据线将激光雷达与计算机相连，确保连接稳定且接口无松动。
在开始使用前，请确保计算机已经安装了相应的驱动程序和软件。
2.3 开机开启电源开关，并等待激光雷达启动完成。
此过程可能需要一段时间，请耐心等待。
2.4 调整参数根据实际需求，使用激光雷达的调试软件或命令行工具，对相应参数进行调整。
这些参数可能包括雷达角度、扫描速度、分辨率等等。
根据用户手册提供的参数说明，选择合适的数值进行设定。
3. 使用注意事项3.1 安全操作使用激光雷达时，请务必注意安全。
激光束具有一定的危险性，切勿直视激光束，并确保周围没有人员在工作区域内。
在操作过程中，应穿戴合适的防护眼镜，以防激光束对眼睛造成伤害。
3.2 环境适应性激光雷达对环境光线较为敏感，因此在使用时应尽量避免在明亮阳光下工作。
如果无法避免，可使用遮光罩进行防护。
3.3 镜头保护激光雷达的镜头具有高精度的测量功能，因此在使用过程中要注意保护镜头免受污损和刮伤。
使用时，应尽量避免触碰镜头，并在不使用时，使用相应的镜头保护盖进行保护。
3.4 清洁与维护定期检查激光雷达的清洁情况，并根据需要进行清洁。
使用干净柔软的布进行清洁，切勿使用有机溶剂或化学剂进行擦拭，以免损坏镜头或其他部件。
4. 故障排除在使用激光雷达过程中，可能会遇到一些故障情况。
以下是几种常见故障及其排除方法的简要介绍：4.1 数据传输故障如果在数据传输过程中出现错误或失败，请检查数据线是否连接良好，确保连接稳定。
同时，可尝试更换数据线或重新安装驱动程序。
tof激光雷达测距原理(一)
tof激光雷达测距原理(一)TOF激光雷达测距原理TOF（Time of Flight）激光雷达是目前应用较广泛的测距技术之一。
本文将从浅入深，介绍TOF激光雷达的工作原理和相关技术细节。
什么是TOF激光雷达TOF激光雷达是一种基于激光测距原理的传感器。
它利用激光脉冲的发送和接收时间差来计算目标物体的距离。
TOF激光雷达可以广泛应用于自动驾驶、工业自动化、智能家居等领域。
TOF激光测距原理TOF激光雷达的测距原理是利用光的传播速度和发送接收时间差来计算距离。
1.发射激光脉冲：TOF激光雷达通过激光器发射一个短脉冲光束，该光束在空气中以光速传播。
2.接收反射光：光束照射到目标物体上后，会部分被反射回来。
TOF激光雷达内部的光接收器会接收到反射光，并记录下接收到光的时间。
3.计算距离：通过测量发射和接收时间差，乘以光速，即可得到目标物体到雷达的距离。
TOF激光雷达系统组成TOF激光雷达由以下几个主要组成部分构成：•激光器：产生短脉冲激光光束。
•光接收器：接收反射光，并记录接收时间。
•光电探测器：将接收的光信号转换为电信号。
•时间测量单元：记录发射和接收时间，计算时间差。
•数据处理单元：根据时间差和光速计算目标物体的距离。
TOF激光雷达的优点和挑战TOF激光雷达相比其他测距技术具有以下优点：•高精度：基于光速计算距离，测距精度高。
•高可靠性：不易受环境光影响，适用于各种场景。
•高抗干扰能力：能有效抑制其他光源的干扰。
然而，TOF激光雷达也面临一些挑战：•成本较高：相比其他传感器，TOF激光雷达的价格较高。
•受材料反射率影响：目标物体的材料反射率会影响测距精度。
•多目标识别：同时测量多个目标物体的距离需要较高的处理能力。
结语TOF激光雷达是一种应用广泛的测距技术，利用激光脉冲的发送和接收时间差来计算目标物体的距离。
它的工作原理简单，但在实际应用中需要考虑诸多因素，如材料反射率和多目标识别能力。
TOF激光雷达在自动驾驶、工业自动化等领域具有广阔的应用前景。
简述激光雷达的结构、原理、分类及特点。
简述激光雷达的结构、原理、分类及特点。
激光雷达是一种利用激光技术进行距离测量和目标探测的高精度、高可靠性的雷达系统。
它具有结构简单、测量精度高、抗干扰能力强等优点，被广泛应用于无人驾驶、智能交通、机器人等领域。
本文将从结构、原理、分类及特点四个方面对激光雷达进行简述。
一、激光雷达的结构激光雷达一般由激光器、扫描装置、接收器、信号处理器等组成。
其中，激光器用于发射激光束，扫描装置用于控制激光束的扫描方向，接收器用于接收反射回来的激光信号，信号处理器用于对接收到的信号进行处理和分析。
二、激光雷达的原理激光雷达的原理是利用激光束在空间中的传播和反射来实现距离测量和目标探测。
当激光束照射到目标物体上时，一部分激光能量被物体吸收，另一部分激光能量被反射回来。
接收器接收到反射回来的激光信号后，通过计算激光束的往返时间和光速的值，可以确定目标物体与激光雷达的距离。
同时，通过对激光束的强度、频率等参数的分析，还可以获得目标物体的其他信息，如形状、速度等。
三、激光雷达的分类根据扫描方式的不同，激光雷达可以分为机械式激光雷达和固态激光雷达两种类型。
1.机械式激光雷达机械式激光雷达使用旋转镜片或机械臂等装置来控制激光束的扫描方向。
由于其结构简单、成本低廉等优点，机械式激光雷达在早期的无人驾驶、机器人等领域得到了广泛应用。
但是，机械式激光雷达的扫描速度较慢，对目标物体的探测精度也较低。
2.固态激光雷达固态激光雷达使用电子控制器控制激光束的扫描方向，不需要机械装置。
固态激光雷达具有扫描速度快、精度高、可靠性高等优点，因此在现代无人驾驶、智能交通等领域得到了广泛应用。
四、激光雷达的特点激光雷达具有以下几个特点：1.高精度：激光雷达的测量精度可以达到毫米级别，远高于传统雷达系统。
2.远距离探测：激光雷达可以在百米甚至千米的距离范围内进行目标探测。
3.抗干扰能力强：激光雷达的测量结果不受光照、雨雪等自然环境的影响，抗干扰能力强。
简述激光雷达的结构、原理、分类及特点。
简述激光雷达的结构、原理、分类及特点。
激光雷达是一种高精度、高分辨率、高可靠性的测量设备，广泛应用于自动驾驶、地形测量、工业检测等领域。
本文将从激光雷达的结构、原理、分类及特点等方面进行简述。
一、激光雷达的结构激光雷达通常由激光器、光学系统、控制系统、接收器、信号处理器等组成。
1. 激光器：激光器是激光雷达的核心部件，通常采用半导体激光器或固体激光器，能够发射高功率、高频率的激光束。
2. 光学系统：光学系统包括发射光学系统和接收光学系统。
发射光学系统负责将激光束聚焦成一束细小的光束，以便将激光束精确地照射到目标物体上。
接收光学系统负责收集目标物体反射回来的激光信号，并将其转化为电信号。
3. 控制系统：控制系统是激光雷达的智能核心，负责控制激光器的发射和接收，以及激光束的聚焦和扫描。
4. 接收器：接收器是激光雷达的另一个核心部件，负责接收目标物体反射回来的激光信号，并将其转化为电信号。
接收器的性能直接影响激光雷达的精度和分辨率。
5. 信号处理器：信号处理器负责对接收到的激光信号进行处理和分析，提取目标物体的位置、距离、速度等信息，并将其传递给控制系统进行下一步处理。
二、激光雷达的原理激光雷达的原理是利用激光束与目标物体之间的相互作用，通过测量激光束的反射或散射来确定目标物体的位置、距离、速度等信息。
当激光束照射到目标物体上时，部分激光束会被目标物体吸收，部分激光束会被目标物体反射或散射。
接收器收集到反射或散射的激光信号后，通过计算激光束的传播时间和速度，可以确定目标物体的距离和速度。
同时，通过对激光束的反射或散射特征进行分析，可以确定目标物体的位置、形状等信息。
三、激光雷达的分类激光雷达可以按照使用的激光类型、扫描方式、工作原理等多种方式进行分类。
以下是常见的分类方式：1. 激光类型：根据激光类型的不同，激光雷达可以分为固体激光雷达和半导体激光雷达。
固体激光雷达通常使用固体材料作为激光介质，具有高功率、高频率等优点；半导体激光雷达通常使用半导体材料作为激光介质，具有体积小、功耗低等优点。
激光雷达 波长
激光雷达波长
激光雷达是一种非常有用的技术，它能够帮助我们测量和定位各种物体的距离和方位。
它是利用激光来探测物体的距离和位置的技术。
激光雷达的工作原理是：当发射激光脉冲时，激光脉冲将折射扩散出去，碰撞物体，并将反射回来。
从而可以精确地测量物体的距离和位置。
激光雷达的工作频率和波长都是非常重要的参数，它们都直接影响激光雷达的性能。
激光雷达的工作频率越高，扫描速度越快，检测精度越高。
而激光雷达的波长越短，则其穿透能力越强，检测距离越远。
激光雷达的常见工作频率主要有120GHz、10GHz、5GHz、1GHz和500KHz等。
而激光雷达的常见的波长有850nm、980nm和1550nm等。
其中，850nm波长的激光雷达主要用于无线电网络，980nm波长的激
光雷达多用于激光显示，而1550nm波长的激光雷达则常用于“超关键”光纤通信系统和激光聚焦技术等。
此外，还有许多其他特殊用途的激光雷达，比如高峰值功率激光雷达，它的工作频率可以达到50GHz，用于激光焊接；毫米波激光雷达，其波长可以达到1.5mm，用于测量颗粒空气污染物的浓度；多光谱激光雷达，其波长可以从紫外光到近红外光不等，用于种植和农业。
从上面可以看出，激光雷达的工作频率和波长都非常重要，而它们能够提供不同的功能和性能。
所以，在设计激光雷达系统时，一定要根据系统的功能和性能，来确定其工作频率和波长。
总而言之，激光雷达的工作频率和波长都是影响激光雷达性能的重要参数。
正确地选择和配置这些参数，能够使激光雷达系统获得最佳性能，实现最好的效果。
激光雷达技术
激光雷达技术激光雷达（LiDAR，发音为莱达）机载激光雷达是一种主动式对地进行三维直接观察和测量的技术，因此我们可以使用它昼夜工作。
随着计算机技术、GPS和其自身技术的发展和完善，机载激光雷达最近几年受到了越来越多的重视。
LiDAR（莱达）是从英文短语Light Detection And Ranging中提取出来的。
我们望字生意，很容易把莱达（LiDAR）与雷达（RADAR）联系起来。
而Light Detection And Ranging与Radiowave Detection And Ranging确实是一对孪生兄弟。
在雷达中，我们采用的是无线电波，而在莱达中，我们采用的是激光器发射的可见和近红外光波，在大气和环境研究中，也会采用其它波段的光波。
因此，有时我们又将莱达称作激光雷达。
激光雷达工作原理：激光雷达的工作原理与雷达非常相近。
由激光器发射出的脉冲激光由空中入射到地面上，打到树木上，道路上，桥梁上，房子上，引起散射。
一部分光波会经过反射返回到到激光雷达的接收器中。
接收器通常是一个光电倍增管或一个光电二极管，它将光信号转变为电信号，记录下来。
同时由所配备的计时器记录下来同一个脉冲光信号由发射到被接收的时间T。
于是，就能够得到由飞机上的的激光雷达到地面上的目标物的距离R为: R = CT/2。
这里C代表光速，是一个常数，即C=300,000公里/秒。
激光雷达每一个脉冲激光的最大距离分辨率（maximum range resolution）也可由以下公式给出：⊿R = C/2·(t L+t N+t W) 这里，t L代表激光脉冲的长度，t N代表接收器电子器件的时间常数，t W代表激光与目标物体的碰撞时间常数。
对于一个Q-开关的N d:YAG激光器，它的脉冲常数是10纳秒，接收器电子器件的时间常数st N一般是50纳秒到200纳秒，激光与目标物体的碰撞时间常数t W较小，一般忽略不计。
激光雷达的使用方法及测量精度提高措施
激光雷达的使用方法及测量精度提高措施激光雷达是一种通过激光束进行测距和探测的高精度设备，广泛应用于地理测绘、自动驾驶、机器人导航等领域。
本文将探讨激光雷达的使用方法，并提出一些提高其测量精度的措施。
一、激光雷达的使用方法激光雷达的使用方法可分为扫描式和固态两种。
扫描式激光雷达通过旋转或扫描镜片来实现激光束的扫描，能够获得全方位的点云数据。
固态激光雷达则通过固定的光学元件来实现激光束的发射和接收，其工作原理更加简洁高效。
在实际使用中，激光雷达需要放置在一个相对稳定的位置，并调整其角度以获得所需的扫描范围。
同时，还需根据实际需要设置激光雷达的参数，如扫描角度、扫描速度、功率等。
此外，还需要考虑周围环境的影响，如光照强度、反射表面的材质等因素。
二、提高激光雷达测量精度的措施为了提高激光雷达的测量精度，可以从以下几个方面入手：1. 优化激光雷达的参数设置激光雷达的参数设置对测量精度具有重要影响。
首先，需要选择合适的扫描角度和扫描速度，以平衡数据采集的全面性和时间效率。
此外，功率的设定也需要根据实际场景进行调整，避免过强或过弱的激光束对数据质量的影响。
2. 考虑多传感器融合技术激光雷达可以与其他传感器，如相机、惯性测量单元等进行融合，以获取更为细致和准确的数据。
多传感器融合技术能够弥补激光雷达在遮挡物识别和远距离探测方面的不足，提高数据的完整性和准确性。
3. 加强数据处理与滤波算法激光雷达采集到的原始点云数据常常包含噪声和无效点，需要进行数据处理和滤波。
常用的滤波算法包括高斯滤波、采样一致滤波（SOR）、法向量滤波等。
通过合适的滤波算法对数据进行处理，可以减少噪声干扰，提高测量精度。
4. 定期进行校准与维护激光雷达的测量精度也与其自身的校准状况密切相关。
因此，定期进行校准与维护是提高激光雷达测量精度的重要手段。
校准的内容包括内参校准、外参校准等，以保证激光雷达的工作状态稳定和准确。
综上所述，激光雷达具有广泛的应用前景，但在使用过程中需要注意参数设置和环境因素的影响。
