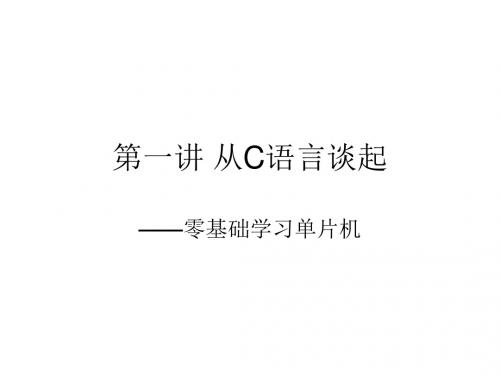

第一讲 从C语言谈起
选择File->New->WorkSpace：
选择Project->New Project：
选择Tool Chain：MSP 430 Project Template：C->main，自动产生main函数。
点击确定，弹出save as窗口：
输入项目名称ex2后，选择保存的目录，点击确定，得到：
选择Project->Make，项目编译、链接，如果没有错误，就可 以下载到单片机中。
连接MSP430开发板。右击项目文件名，选择options，打开 Debuger，在Setup选单中，设置Driver为FET Debuger。
选择Project菜单 Download>Download active application 把程序写入单片 机，按单片机复 位按钮，单片机 红灯闪烁。
如果存在操作系统，则由操作系统接管计算机的控制； 如果没有操作系统，如单片机中，则单片机将进入不可控 状态，这时不应该发生的。
三、单片机系统中软硬件环境
单片机是微控制器的通俗叫法，微控制器是一种特殊 的计算机系统，它把计算机的各个组成部分集成到一个芯 片中实现，因此叫做单片机。
单片机适合做一些控制应用，其如见和硬件都具有自 己的特点。 单片机的软件和硬件资源往往是受限的，具体含义为：
实验安排： 1、安装IAR开发系统。 安装IAR for MSP430开发环境，并研究安装的环境系统目录结构。 2、建立第一个项目文件。 建立第一个项目文件，加入上面给出的main函数，下载到MSP430实验板， 研究如何调试、如何运行。
3. 提供一定数量的库函数，没有一般意义的输入输出。 4. 如果没有操作系统，程序永远不能退出。
需要特别指出的是：C语言没有专门的输入输出语句， 而是通过库函数，由运行环境提供输入输出。
单片机应用技术(C语言)全书教学课件
先级。 ✤ 1个全双工UART串行口。 ✤看门狗定时器。 ✤低功耗空闲和省电模式。
查找资料，了解常见的其他类型单片机。
生产厂家
类别
型号举例
ATMEL 公司
AT89系列
AT89C2051 （DIP封装）
AT89S52 （DIP封装）
AT90系列 ATmega48 (AVR单片机) （QFP封装）
2．P1口
P1口为8位准双向I/O口。使用时与P0口相似，但其内部具有提升 电路，由于输入不能锁存，必须先输出1才能正确读出端口电平，故 称为准双向口。作为通用I/O口使用时可以直接驱动4个TTL负载。
同时P1口的部分引脚还具有第二功能：
✤ P1.5：MOSI端（用于ISP编程，主出从入数据端）。 ✤ P1.6：MOSO端（用于ISP编程，主入从出数据端）。 ✤ P1.7：SCK端（用于ISP编程，串行时钟输入端）。
时钟电路
需外接晶振和微调电容构成振荡电路，产生单片机 运行的脉冲时序
二、单片机的I/O端口
AT89S51单片机有4个并行的I/O端口，即P0、P1、P2 和P3口。每个端口均由8个引脚（即8位）构成，包括一个 锁存器、一个输出驱动器和一个输入缓冲器。
1．P0口
P0口为双向8位三态I/O口，作为通用I/O口时，每一位能 以吸收电流的方式驱动8个TTL负载。当用于外接存储器或者 扩展I/O接口时，作为数据总线（D0～D7）和地址总线（A0～ A7）的低8位（分时复用，通过ALE信号区分）。CPU可对其 按字节方式或位方式进行操作。
时钟电路异常也会引起单片机CPU不工作，可通过测量 ALE脚是否有六分频信号输出来判断振荡电路是否起振。
3．时序 51系列单片机的一个机器周期由12个振荡周期组成，
查找资料，了解常见的其他类型单片机。
生产厂家
类别
型号举例
ATMEL 公司
AT89系列
AT89C2051 （DIP封装）
AT89S52 （DIP封装）
AT90系列 ATmega48 (AVR单片机) （QFP封装）
2．P1口
P1口为8位准双向I/O口。使用时与P0口相似，但其内部具有提升 电路，由于输入不能锁存，必须先输出1才能正确读出端口电平，故 称为准双向口。作为通用I/O口使用时可以直接驱动4个TTL负载。
同时P1口的部分引脚还具有第二功能：
✤ P1.5：MOSI端（用于ISP编程，主出从入数据端）。 ✤ P1.6：MOSO端（用于ISP编程，主入从出数据端）。 ✤ P1.7：SCK端（用于ISP编程，串行时钟输入端）。
时钟电路
需外接晶振和微调电容构成振荡电路，产生单片机 运行的脉冲时序
二、单片机的I/O端口
AT89S51单片机有4个并行的I/O端口，即P0、P1、P2 和P3口。每个端口均由8个引脚（即8位）构成，包括一个 锁存器、一个输出驱动器和一个输入缓冲器。
1．P0口
P0口为双向8位三态I/O口，作为通用I/O口时，每一位能 以吸收电流的方式驱动8个TTL负载。当用于外接存储器或者 扩展I/O接口时，作为数据总线（D0～D7）和地址总线（A0～ A7）的低8位（分时复用，通过ALE信号区分）。CPU可对其 按字节方式或位方式进行操作。
时钟电路异常也会引起单片机CPU不工作，可通过测量 ALE脚是否有六分频信号输出来判断振荡电路是否起振。
3．时序 51系列单片机的一个机器周期由12个振荡周期组成，
[课件]单片机C语言PPT
![[课件]单片机C语言PPT](https://img.taocdn.com/s3/m/fca8c7356c175f0e7cd1374c.png)
单片机C语言
【学习目标】
掌握C语言的基本数据类型和数据类型修饰符； 掌握C语言的运算符,特别是位运算符和逻辑运算符 掌握C语言的重要控制语句，包括if，while和for； 掌握C语言控制语句的控制范围； 熟练掌握一维数组的用法；
了解二维数组的用ຫໍສະໝຸດ ； 熟练掌握函数的用法； 熟练掌握C语言书写规范； 熟练掌握基于多个文件的模块化程序设计方法；
Page 13 2018/12/15
运算符
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.
算术运算符 （+ * / %） 关系运算符 （＞ ＜ ＝＝ ＞＝ ＜＝ !＝） 逻辑运算符 （！ ＆＆ ||） 位运算符 （<< >> ~ | ∧ ＆） 赋值运算符 （＝及其扩展赋值运算符） 条件运算符 （？：） 指针运算符 （*和＆） 求字节数运算符（ｓｉｚｅｏｆ） 强制类型转换运算符（ (类型） ) 分量运算符（．->） 下标运算符（［ ］） 其他 （如函数调用运算符（））
Page 2 2018/12/15
第4章 单片机C语言
1
C语言的复习
2
数组在单片机中的使用
3
宏定义在单片机中的使用
4
C语言书写规范
多文件项目管理
2018/12/15
5
Page 3
第4章 单片机C语言
1
C语言的复习
2
数组在单片机中的使用
3
宏定义在单片机中的使用
4
C语言书写规范
多文件项目管理
2018/12/15
Page 18 2018/12/15
数组
1、一维数组的定义格式为： 类型说明符 数组名[常量表达式]; 数组定义注意事项： 数组声明时数组长度必须是常量表达式，不能包含 变量.例如,下面这样定义数组是不行的: 数组第一个元素下标是0。 字符数组的初始化方法: char str[]=‛Hello World!‛;
【学习目标】
掌握C语言的基本数据类型和数据类型修饰符； 掌握C语言的运算符,特别是位运算符和逻辑运算符 掌握C语言的重要控制语句，包括if，while和for； 掌握C语言控制语句的控制范围； 熟练掌握一维数组的用法；
了解二维数组的用ຫໍສະໝຸດ ； 熟练掌握函数的用法； 熟练掌握C语言书写规范； 熟练掌握基于多个文件的模块化程序设计方法；
Page 13 2018/12/15
运算符
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.
算术运算符 （+ * / %） 关系运算符 （＞ ＜ ＝＝ ＞＝ ＜＝ !＝） 逻辑运算符 （！ ＆＆ ||） 位运算符 （<< >> ~ | ∧ ＆） 赋值运算符 （＝及其扩展赋值运算符） 条件运算符 （？：） 指针运算符 （*和＆） 求字节数运算符（ｓｉｚｅｏｆ） 强制类型转换运算符（ (类型） ) 分量运算符（．->） 下标运算符（［ ］） 其他 （如函数调用运算符（））
Page 2 2018/12/15
第4章 单片机C语言
1
C语言的复习
2
数组在单片机中的使用
3
宏定义在单片机中的使用
4
C语言书写规范
多文件项目管理
2018/12/15
5
Page 3
第4章 单片机C语言
1
C语言的复习
2
数组在单片机中的使用
3
宏定义在单片机中的使用
4
C语言书写规范
多文件项目管理
2018/12/15
Page 18 2018/12/15
数组
1、一维数组的定义格式为： 类型说明符 数组名[常量表达式]; 数组定义注意事项： 数组声明时数组长度必须是常量表达式，不能包含 变量.例如,下面这样定义数组是不行的: 数组第一个元素下标是0。 字符数组的初始化方法: char str[]=‛Hello World!‛;
单片机应用技术(C语言版)王静霞PPT课件
C语言在单片机开发中的重要性
高效开发
C语言具有高效、灵活的特性，能够 大大提高单片机开发的效率和代码质 量。
跨平台兼容性
C语言具有良好的跨平台兼容性，能 够实现不同单片机平台之间的移植和 复用。
丰富的第三方库支持
C语言拥有丰富的第三方库支持，能 够方便地实现各种复杂的功能和控制。
易于学习和掌握
C语言语法简单、易于理解，对于初 学者来说容易上手。
02
按键检测程序
03
串口通信程序
通过C语言编程检测单片机上的 按键输入，实现简单的输入处理。
通过C语言编程实现单片机与计 算机之间的串口通信，实现数据 传输和控制。
04
单片机应用实例
数字钟设计
总结词：功能全面 总结词：实现简单 总结词：稳定性高
详细描述：数字钟设计利用单片机实现时间的实时显示 和更新，具备时、分、秒的显示功能，同时可以设置闹 钟和进行时间校准。
单片机C语言编程基础
数据类型
包括基本数据类型（如int、char、float等）和特殊数据类型（如bit、sbit等）。
运算符
包括算术运算符、逻辑运算符、关系运算符等。
流程控制
包括if语句、switch语句、循环语句等。
函数
包括标准库函数和自定义函数。
单片机C语言编程实例
01
LED闪烁程序
通过C语言编程控制单片机上的 LED灯闪烁，实现简单的输出控 制。
物联网与智能家居
物联网技术的普及将推动单片机在智能家居、智能安防等领域的应用， 实现智能化控制和远程监控。
人工智能与机器学习
单片机将结合人工智能和机器学习技术，实现更高级别的智能化应用， 如智能机器人、智能制造等。
单片机C语言基础ppt课件
\n"); scanf("%f%c%f",&a,&c,&b); switch(c){ case '+': printf("%f\n",a+b);break; case '-': printf("%f\n",a-b);break; case '*': printf("%f\n",a*b);break; case '/': printf("%f\n",a/b);break; default: printf("input error\n"); }
表达式的值与某个常量表达式的值相等时， 即执行其后的语
句，然后不再进行判断，继续执行后面所有case后的语句。
如表达式的值与所有case后的常量表达式均不相同时，则执
行default后
的语句。
精品课件
33
例子
main(){ float a,b; char c; printf("input expression: a+(-,*,/)b
3
0x40
存储值
存储单元地址[a]
注：变量名a代表地址，编译精系品课统件 自动分配，用户不可见 5
一、C－51的变量类型
1、基本数据类型
类型 符号
关键字
有
整 型
无
实有 型有
字有
符 型
无
(signed) int (signed) short (signed) long
unsigned int unsigned short int unsigned long int
表达式的值与某个常量表达式的值相等时， 即执行其后的语
句，然后不再进行判断，继续执行后面所有case后的语句。
如表达式的值与所有case后的常量表达式均不相同时，则执
行default后
的语句。
精品课件
33
例子
main(){ float a,b; char c; printf("input expression: a+(-,*,/)b
3
0x40
存储值
存储单元地址[a]
注：变量名a代表地址，编译精系品课统件 自动分配，用户不可见 5
一、C－51的变量类型
1、基本数据类型
类型 符号
关键字
有
整 型
无
实有 型有
字有
符 型
无
(signed) int (signed) short (signed) long
unsigned int unsigned short int unsigned long int
中职电子工业版《单片机应用技术(C语言版)》第一章 单片机硬件系统课件(共30张PPT)
把振荡脉冲的周期定义为节拍，用P表示，也就是晶振的振荡频率 fosc。 ● 2）状态
振荡脉冲fosc经过二分频后，就是单片机时钟信号的周期，定义为 状态，用S表示。一个状态包含两个节拍，其前半周期对应的节拍叫 P1，后半周期对应的节拍叫P2。 ● 3）机器周期
MCS-51系列单片机采用定时控制方式，有固定的机器周期。规定 一个机器周期的宽度为6个状态，即12个振荡脉冲周期，因此机器周 期就是振荡脉冲的十二分频。 ● 小提示
VSS
1
40
2
39
3
38
4 5
8031
37 36
6
35
7 8051 34
8
33
9 10
8751
32 31
11
30
12 89C51 29
13
28
14
27
15
26
16
25
17
24
18
24
19
22
20
21
VCC P0. 0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7 EA ALE PSEN P2.7 P2.6 P2.5 P2.4 P2.3 P2.2 P2.1 P2. 0
1、电源线：VCC(+5V)、VSS(地) 2、振荡电路：XTAL1、XTAL2 3、复位引脚：RST 4、并行口：P0、P1、P2、P3 5、EA：访问程序存储控制信号 6、PSEN：外部ROM读选通信号 7、ALE：地址锁存控制信号
P3口线的第二功能
时钟电路与复位电路
(1)时钟振荡电路
时序
关于MCS-51系列单片机的时序概念有4个，可用定时单位来说明， 从小到大依次是：节拍、状态、机器周期和指令周期，下面分别加以 说明。 ● 1）节拍与状态
振荡脉冲fosc经过二分频后，就是单片机时钟信号的周期，定义为 状态，用S表示。一个状态包含两个节拍，其前半周期对应的节拍叫 P1，后半周期对应的节拍叫P2。 ● 3）机器周期
MCS-51系列单片机采用定时控制方式，有固定的机器周期。规定 一个机器周期的宽度为6个状态，即12个振荡脉冲周期，因此机器周 期就是振荡脉冲的十二分频。 ● 小提示
VSS
1
40
2
39
3
38
4 5
8031
37 36
6
35
7 8051 34
8
33
9 10
8751
32 31
11
30
12 89C51 29
13
28
14
27
15
26
16
25
17
24
18
24
19
22
20
21
VCC P0. 0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7 EA ALE PSEN P2.7 P2.6 P2.5 P2.4 P2.3 P2.2 P2.1 P2. 0
1、电源线：VCC(+5V)、VSS(地) 2、振荡电路：XTAL1、XTAL2 3、复位引脚：RST 4、并行口：P0、P1、P2、P3 5、EA：访问程序存储控制信号 6、PSEN：外部ROM读选通信号 7、ALE：地址锁存控制信号
P3口线的第二功能
时钟电路与复位电路
(1)时钟振荡电路
时序
关于MCS-51系列单片机的时序概念有4个，可用定时单位来说明， 从小到大依次是：节拍、状态、机器周期和指令周期，下面分别加以 说明。 ● 1）节拍与状态
单片机C语言概述全解课件
03
单片机C语言开发环境
单片机C语言开发工具
Keil uVision
Keil uVision是一款流行的单片机C语言开发工具，支持多种单片机型号，提供丰富的 库函数和调试功能。
IAR Embedded Workbench
IAR Embedded Workbench是一款功能强大的单片机C语言开发工具，支持多种单片 机型号，提供高度优化的编译器和调试器。
、复位电路等辅助电路，以保证其正常工作。
02
C语言基础知识
C语言的起源与特点
起源
C语言由美国贝尔实验室的Dennis Ritchie于1972年创建，主要用于开 发UNIX操作系统。
特点
C语言是一种结构化程序设计语言， 具有高效、可移植、可扩展性等优点 ，能够直接对硬件进行操作，适合编 写系统软件和应用程序。
内存泄漏
内存泄漏是指程序在申请内存后未能正确释放，导致内存资源的浪费。了解内存泄漏的原因和解决方法 可以帮助我们编写更加健壮和安全的程序。
06
单片机C语言案例分析
案例一：LED闪烁程序
基础入门程序
LED闪烁程序是一个非常基础的入门程序，用于学习单片机C语言的基本语法和结构。这个程序通常包括设置LED引脚为输出 模式，然后使用一个循环来控制LED的亮灭状态。这个程序可以帮助初学者了解如何使用C语言控制硬件设备。
03
GDB
GNU Debugger（GDB）是一款开 源的调试器，支持多种单片机型号， 可以通过串口、JTAG等接口进行调试 。
04
单片结词
了解单片机C语言编程的基本语法和 结构
详细描述
介绍如何编写一个简单的单片机C语言 程序，包括程序的构成、数据类型、 运算符、控制结构等基本语法。
《单片机c编程》课件
C语言在单片机编程中的应用
C语言是一种高级编程语言，具有高效、灵活、可移植性强的特点。
在单片机编程中，C语言可以用来编写系统软件、应用程序等，提高编程效率和代码质量。
单片机C编程的优势与限制
优势
C语言可读性强、可移植性好，能够 实现复杂的功能和控制，提高系统性 能和可靠性。
限制
单片机资源有限，C语言编程对硬件资 源要求较高，需要合理分配资源，避 免资源浪费和冲突。
串行通信的分类
同步通信和异步通信。
串行通信在单片机中的应用
实现单片机之间的数据交换，或者单片机与计算机之间的数据交换 。
THANKS
感谢观看
02
单片机C编程基础知识
数据类型与运算符
数据类型
介绍C语言中的基本数据类型，如int、float、char等，以及它们在单片机编程中的应 用。
运算符
详述C语言中的算术运算符（如+、-、*、/）、比较运算符（如==、!=、>、<、>= 、<=）和逻辑运算符（如&&、||）。
程序结构
01
顺序结构
描述如何按照代码的顺序执行程 序。
定时器是单片机内部的重要资源，通过定时器可以实现精确的时间控制和定时 任务执行。在单片机C编程中，定时器的使用可以提高程序的效率和准确性。
定时器应用
实现步骤
1
2
1. 选择合适的定时器资源，并配置定时器模式；
3
2. 在主程序中启动定时器，并设置定时时间间隔 ；
定时器应用
3. 在定时器中断服务程序中执行相应 的操作或调用其他函数；
按键输入程序
01
实现步骤
02
1. 确定按键连接的单片机I/O端口；
单片机C语言编程ppt课件
01
switch(表达式)
ቤተ መጻሕፍቲ ባይዱ
02
{case 常量1：语句1；break;
03
case 常量2：语句2；break;
04
case 常量n：语句n；break;
05
default:
06
语句n+1;
07
}
多分支结构
4.C的流程控制语句3/3
01
#include <reg52.h> //头文件
02
void main() //主函数
3
生成hex文件
2
1
编辑程序
编译程序
7.Keil C的使用
01
绘制电路的方法
02
放置元件的方法
03
仿真的方法
04
单片机仿真方法。
8.Proteus的初步使用
按键的识别，并控制LED
贰
LED的驱动
壹
7段LED的了解：静态法和动态法
肆
流水灯的设计
叁
9.综合演示
4
2.变量2/2
算术运算符：+ ,- , *, /, %
关系运算符：==，!=,>,<,>=,<=
逻辑运算符：&&，||，！
布尔运算符：&,|,^(xor),~,<<,>>
赋值运算符：=
递增/递减运算符：++，——
3.运算符
循环指令：for(表达式1；表达式2；表达式3)
{循环体；}while(条件表达式)
2
COMPACT 存储模式中所有的函数和程序变量和局部数据段定位在8051 系统的外部数据存储区.外部数据存储区可有最多256 字节(一页), 在本模式中外部数据存储区的短地址用 @R0/R1.
单片机C语言知识完整ppt
<<= 左移位赋值
复合赋值运算的一般格式如下：
变量 复合运算赋值符 表达式
它的处理过程：先把变量与后面的表达式进行某种运算，
然后将运算的结果赋给前面的变量。其实这是C51语言中简化
程序的一种方法，大多数二目运算都可以用复合赋值运算符
简化表示。例如：a+=6相当于a=a+6；a*=5相当于a=a*5；
位运算符
【例】设a=0x45=01010100B， b=0x3b=00111011B，则a&b、 a|b、a^b、~a、a<<2、b>>2分 别为多少？
a&b=00010000b=0x10。 a|b=01111111B=0x7f。 a^b=01101111B=0x6f。 ~a=10101011B=0xab。 a<<2=01010000B=0x50。
int
2字节
unsigned long 4字节
long
4字节
float
4字节
bit
1位
取值范围 0~255 -128~+127 0~65535 -32768~+32767 0~4294967295 -2147483648~+2147483647 1.175494E-38~3.402823E+38 0或1
逻辑运算符 C51有3种逻辑运算 符：
&& 逻辑与 || 逻辑或 ！ 逻辑非
逻辑与，格式：
条件式1 && 条件式2 当条件式1与条件式2都为真时结果 为真（非0值），否则为假（0值）。 逻辑或，格式：
条件式1 || 条件式2 当条件式1与条件式2都为假时结果 为假（0值），否则为真（非0值）。 逻辑非，格式：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一讲
2. “ “或”运算（逻辑加）是实现“有1出1，全0 为0”这种逻辑关系的一种运算, 其运算符为 “+”。 “或”运算规则如下: 0+0=0, 0+1=1+0=1, 1+1=1
第一讲 “非”运算
3. “ “非”运算（取反）是实现“求反”这种逻辑 的一种运算，如变量A的“非”运算记A 作 。 其运算规则如下:
8XC754，28引脚
等等
注：类似的还有Philips公司的
87LPC64，20引脚
第一讲 引 脚 功 能
RST：复位（reset） XTAL1：外接晶振1(crystals) XTAL2：外接晶振2(crystals) VSS(GND):电源接地（Power grounding） PSEN：外部ROM读选通信号，低电平有效 ALE/PROG：ALE，输出脉冲时钟（时钟频率6分频内或 12分频外）。PROG，外部编程脉冲输入。 EA/VPP：EA接高电平时，CPU读内部程序。当有扩展 ROM时，读完内部自动读外部。EA接低时，只读外部 ROM。 VCC：电源正极（Power positive）
6 7 8
19 18
111PP54311..76
P1.3 P1.2 P1.1/AIN1
9 17 1P21.5 P1.0/AIN0
XTAL1 GN5D 1016 1P11.4 P3.7
P3.2/INT0 6 15 P1.3
P3.3/INT1 7 14 P1.2 P3.4注/T：0 类似8的还有1P3hiliPp1s.公1/司AI的N1 P3.5/T1 87LP9C64，2102引脚P1.0/AIN0 GND 88XXC71740498（/7755201） /1（，725P813引 ）.7脚 ，24引脚
5
14 1110
6
15 1111
7
16 10000
8
十六进制 9 A B C D E F 10
第一讲 “与”运算
二进制数的逻辑运算 1. “ “与”运算(逻辑乘）是实现“有0出0，全1为 1”这种逻辑关系的一种运算。 运算符为“·”, 其运算规则如下: 0·0=0, 0·1=1·0=0, 1·1=1
28 22P2.7 P2.1 27 21P2.6 P2.0
RST 1 P3.0/RXD 2
20 VCC 19 P1.7
P3.1/TXD 3
18 P1.6
XTAL2 4
17 P1.5
RSTXTAL11 5 20 1V6CC P1.4
PP33..01PP//33RTP..XX323DD.//4II/NNTTT23001 XTAPL32.5/T41
1单片机C语言课件第1讲
第一讲
学单片机需要什么基础？ 1.与以前所学的知识关联很少； 2.只需要掌握很基本的数电模电知识，如二进制、
十进制、十六进制之间的转换，与、或、非逻辑 关系等； 3.对各种器件的概念基本上是从0开始； 4.如果要用C语言编程，需具备简单的C语言基础；
第一讲
预备知识 1、电平特性 2、进制与16进制的表示及转换 3、二进制数的逻辑运算 4、8051单片机介绍 5、C51基础知识
13 14 15
3.0/RPX3D.6/WR10 16
3.1/TPX3D.7/RD11 17
.2/INT0XTAL212 18
.3/INT1XTAL113 19 P3.4/T0 VSS14 20
40 VCC
39 P0.0
38 P0.1
37 P0.2
40 36VCC P0.3
39 38333543PP0..011001B 9D 9H 1010B 10 AH 0010 1100 44D 2CH
第一讲 数制转换
各种进位制的对应关系
十进制 二进制
十六进制 十进制 二进制
0
0
1
1
2
10
3
11
4
100
5
101
6
110
7
111
8 1000
0
9 1001
1
10 1010
2
11 1011
3
12 1100
4
13 1101
P0.4 P0.5 P0.6
37 32P0.2 P0.7
36 31P0.3 EA/VPP
35 30P0.4 ALE/PROG
34 29P0.5 PSEN
33 32
222876PP00..67
P2.7 P2.6 P2.5
31 25EA/VPPP2.4
30 24ALE/PPR2O.G3
29 23PSEN P2.2
1 0,0 1
第一讲 “异或”运算
4. “ “异或”运算是实现“必须不同, 否则就没有” 这种逻辑的一种运算,
规则是:
0 0 0 , 0 1 1 , 1 0 1 , 1 1 0
第一讲 51单片机的外形
80C51的引脚封装
80C51/89C51 80C51/89C51 89C2051 89C2051
第一讲
关于电平特性 数字电路中只有两种电平：高和低 本课程中定义单片机为TTL电平：
高 +5V 低 0V
第一讲 数制转换
二进制
数字电路中的两种电平特性决定了它
00
6 110
11
7
111
2 10
8
1000
3 11
9
1001
4 100
10
1010
5 101
11 1011
第一讲 数制转换
十六进制
是二进制的简短表示形式。
十进制中的0-15分别表示为十六进制的0、1、 2、3、4、5、6、7、8、9、A、B、C、D、E、 F
熟练掌握二进制与十六进制之间的转换。
规律：一般把四个二进制数放在一起转换成一 个十六进制数，转换时先把二进制数转换成十进 制数，再把十进制数转换成十六进制数。
第一讲 数制转换
如：0001B 1D 1H B表示为二进制，H为十六进制
P1.0 1
P1.1 2
P1.2 3
P1.3 4
P1.0 P1.41 5
P1.1 P1.2
PPP111...56723
6 7 8
P1R.S3T/VPD4 9
P13..40/RXD5 10
P13..51/TXD6 11
PP31..26/INT07 12
RSPTP3/1PP.V.333P7../D 45I//NTTT01189
第一讲 P3第二功能
P3第二功能各引脚功能定义： P3.0：RXD串行口输入 （receive data） P3.1：TXD串行口输出 (to send data) P3.2：INT0外部中断0输入 (Interrupt 0 input) P3.3：INT1外部中断1输入 (Interrupt 1 input) P3.4：T0定时器0外部输入 (timer0) P3.5：T1定时器1外部输入 (timer1) P3.6：WR外部写控制 (write control) P3.7：RD外部读控制 (reading control)
