舵机控制原理
舵机工作原理
舵机工作原理舵机是一种常用于控制机械装置角度的电子元件。
它通常用于模型制作、机器人技术、遥控器系统以及其他需要精确控制角度的应用中。
舵机能够根据输入的电信号来控制输出轴的位置，并能够维持在指定的位置上。
舵机的工作原理可以简单描述为电信号控制旋转角度。
舵机通常由一个直流电动机、一对齿轮和一个反馈控制系统组成。
当输入一个控制信号给舵机时，舵机会根据信号的波形来调整输出轴的位置。
具体来说，舵机的工作原理是通过PWM（脉冲宽度调制）信号来控制。
PWM信号是一种周期性的方波信号，其占空比（脉冲宽度与周期之比）决定了舵机的转动角度。
通常，舵机的控制信号周期为20ms，其中高电平持续时间（通常0.5-2.5ms）决定了舵机的角度。
舵机内部的直流电动机通过齿轮系统将旋转运动转化为线性运动。
舵机的输出轴上有一个凸轮，连接着一个反馈系统。
当输入控制信号时，舵机电路板会根据信号的占空比对电动机进行驱动。
电动机会旋转齿轮并移动凸轮，同时反馈传感器监测输出轴的位置，将信息回传给电路板。
电路板会根据反馈信息调整控制信号以使输出轴保持在指定角度。
舵机的工作原理还包括一个关键的概念：舵机的控制范围。
舵机通常有一个工作范围，即可以控制的角度范围。
舵机的控制范围由舵机的设计以及输入的控制信号决定。
一般而言，舵机的控制范围在0到180度之间，但也有一些舵机可以实现360度的连续旋转。
需要注意的是，舵机通常需要与外部电源和控制器相连才能正常工作。
外部电源提供电力，控制器提供PWM信号控制舵机的角度。
总结而言，舵机是一种通过电信号控制旋转角度的电子元件。
它的工作原理基于PWM信号控制电动机的转动，通过齿轮系统和反馈控制来实现精确的角度控制。
舵机的控制范围通常在0到180度之间，但也有一些舵机可以实现连续360度的旋转。
因此，舵机是许多机械装置和控制系统中不可或缺的重要组件。
舵机的工作原理
舵机的工作原理舵机是一种常见的控制设备，广泛应用于机械、电子、航空航天等领域。
它的工作原理基于电机和反馈系统的协同作用，能够将电信号转化为机械运动，实现精确的角度控制。
一、舵机的构成和工作原理舵机主要由电机、减速器、位置反馈元件和控制电路组成。
1. 电机：舵机通常采用直流电机作为驱动源。
电机的转动方向和速度由控制电路中的PWM信号控制，通过调节PWM信号的占空比，可以控制舵机的转动角度。
2. 减速器：舵机的电机通常采用高速低扭矩的设计，为了增加扭矩并减小转速，舵机内部通常会采用减速器来实现。
减速器可以将电机的高速低扭矩转换为低速高扭矩输出。
3. 位置反馈元件：为了实现精确的角度控制，舵机内部通常会搭载位置反馈元件。
常见的位置反馈元件有光电编码器、霍尔传感器等。
位置反馈元件可以实时检测舵机的转动角度，并将反馈信号传输给控制电路。
4. 控制电路：控制电路是舵机的核心部分，它接收来自外部的控制信号，并根据信号的变化来控制电机的转动。
控制电路通常由微控制器或专用的控制芯片组成，它会根据接收到的控制信号和位置反馈信号进行比较，计算出误差，并通过驱动电路控制电机的转动，使得舵机的转动角度与控制信号一致。
二、舵机的工作过程舵机的工作过程可以分为三个阶段：信号输入、误差计算和输出控制。
1. 信号输入：舵机通过信号线接收来自外部的控制信号。
通常情况下，舵机的控制信号采用PWM（脉宽调制）信号，信号的周期通常为20ms，脉宽范围为1ms到2ms。
其中，1ms对应舵机的最小角度，2ms对应舵机的最大角度。
2. 误差计算：控制电路会根据接收到的控制信号和位置反馈信号计算出误差。
误差通常通过将控制信号与位置反馈信号相减得出，如果误差为正，则电机需要顺时针转动；如果误差为负，则电机需要逆时针转动。
3. 输出控制：控制电路会根据计算得出的误差信号，通过驱动电路控制电机的转动。
驱动电路会根据误差信号的大小和方向，输出适当的电流给电机，使得舵机的转动角度逐渐接近控制信号指定的角度。
舵机工作原理
引言概述：舵机是一种常用于机械控制系统中的装置，主要用于控制运动装置的旋转或线性运动。
它在航空、机械工程、汽车、无人机等领域中都有广泛的应用。
本文将详细介绍舵机的工作原理，包括其结构、原理、控制信号等方面的内容。
正文：一、舵机的基本结构舵机通常由电机、减速器、位置传感器和电子控制电路等组成。
1. 电机：舵机一般采用直流电机，包括转子和定子。
电机通过转动来控制舵机的位置。
2. 减速器：舵机中的减速器用于减小电机的转速，并通过齿轮和齿条等机械传动装置将转动转化为线性或旋转运动。
3. 位置传感器：舵机常用的位置传感器有光电传感器和磁性传感器等，用于测量舵机的位置并反馈给电子控制电路。
4. 电子控制电路：舵机的电子控制电路负责接收控制信号，并根据控制信号控制电机和减速器的运转。
二、舵机的工作原理1. 控制信号输入：舵机的工作由控制信号决定，控制信号一般为脉冲宽度调制（PWM）信号。
信号的脉宽决定了舵机的位置。
2. 位置控制：控制信号被电子控制电路接收后，经过一定的处理，电子控制电路会根据控制信号的脉宽决定舵机的位置。
3. 反馈控制：舵机的位置传感器会不断测量舵机的位置，并将测量结果反馈给电子控制电路。
电子控制电路通过与目标位置的比较，调整电机和减速器的运转，以实现舵机的稳定控制。
4. 输出控制：根据电子控制电路的控制信号，舵机的电机和减速器会运转，从而实现位置的控制。
三、舵机的控制信号1. 脉宽范围：舵机的控制信号通常具有一个特定的脉宽范围，一般为1ms到2ms之间。
脉宽的最小值和最大值对应舵机的最左和最右位置。
2. 中立位置：控制信号的脉宽为舵机的中立位置。
舵机通过将控制信号设置为中立位置，可以保持在中间位置不动。
3. 工作速度：舵机的工作速度受控制信号的脉宽变化速度影响，脉宽变化越快，舵机的响应速度越快。
4. 工作精度：舵机的工作精度由控制信号和位置传感器的精度共同决定，控制信号的精度越高，舵机的工作精度越高。
舵机工作原理
舵机工作原理舵机是一种常用于控制机械装置运动的设备，被广泛应用于无人机、机器人、车辆航模等领域。
它通过接收来自控制器的信号，控制舵机的位置和角度，从而实现对机械装置的精确控制。
本文将详细介绍舵机的工作原理和操作方式。
一、舵机的组成舵机由电机、减速器、控制电路和反馈机构组成。
1. 电机：舵机通常采用DC有刷电机作为驱动源。
直流电机的特点是转速高、响应快。
2. 减速器：舵机中的减速器主要用来减小电机输出轴的转速，增加扭矩输出。
常见的舵机减速器有齿轮减速器、行星减速器等。
3. 控制电路：舵机的控制电路是用来控制电机的转动方向和角度的关键部分。
控制电路通常采用H桥驱动电路来控制电机的正反转。
4. 反馈机构：舵机中的反馈机构用来实时检测舵机的位置和角度信息，并将其反馈给控制电路。
通常采用位置传感器（如光电编码器）或角度传感器（如霍尔效应传感器）来实现。
二、舵机的工作原理舵机通过控制电路接收外部信号，并通过电机和减速器转动输出轴来改变机械装置的位置或角度。
舵机工作原理的核心是控制电路中的位置控制回路和PID控制算法。
1. 位置控制回路：位置控制回路是舵机工作的基础。
它的主要任务是接收外部信号，将其转化为控制信号，并控制电机转动到相应的位置。
位置控制回路主要由控制芯片和位置传感器组成。
控制芯片负责解析控制信号，并将其转化为电机驱动信号。
位置传感器则实时监测舵机输出轴的位置，并将其反馈给反馈机构。
控制芯片根据反馈信号和目标位置信号的比较结果，调整电机的转动方向和速度，使得输出轴转动到目标位置。
2. PID控制算法：舵机的PID控制算法用于精确控制舵机输出轴的位置。
PID控制算法通过比较目标位置和实际位置的差异，产生一个误差信号，然后根据误差信号计算出控制信号。
PID控制器包括三个部分：比例（P）控制器、积分（I）控制器和微分（D）控制器。
比例控制器根据误差信号的大小来调整输出信号的大小；积分控制器根据误差信号的累积值来调整输出信号的积累量；微分控制器根据误差信号的变化速率来调整输出信号的变化速率。

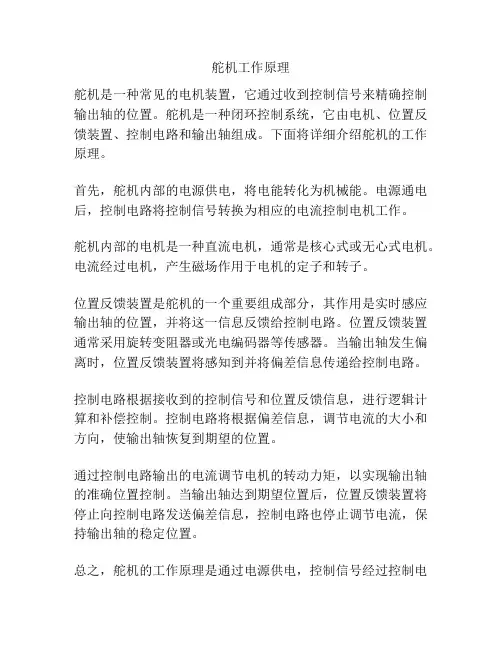

舵机工作原理
舵机工作原理
舵机是一种常见的电机装置，它通过收到控制信号来精确控制输出轴的位置。
舵机是一种闭环控制系统，它由电机、位置反馈装置、控制电路和输出轴组成。
下面将详细介绍舵机的工作原理。
首先，舵机内部的电源供电，将电能转化为机械能。
电源通电后，控制电路将控制信号转换为相应的电流控制电机工作。
舵机内部的电机是一种直流电机，通常是核心式或无心式电机。
电流经过电机，产生磁场作用于电机的定子和转子。
位置反馈装置是舵机的一个重要组成部分，其作用是实时感应输出轴的位置，并将这一信息反馈给控制电路。
位置反馈装置通常采用旋转变阻器或光电编码器等传感器。
当输出轴发生偏离时，位置反馈装置将感知到并将偏差信息传递给控制电路。
控制电路根据接收到的控制信号和位置反馈信息，进行逻辑计算和补偿控制。
控制电路将根据偏差信息，调节电流的大小和方向，使输出轴恢复到期望的位置。
通过控制电路输出的电流调节电机的转动力矩，以实现输出轴的准确位置控制。
当输出轴达到期望位置后，位置反馈装置将停止向控制电路发送偏差信息，控制电路也停止调节电流，保持输出轴的稳定位置。
总之，舵机的工作原理是通过电源供电，控制信号经过控制电
路转换为控制电流，作用于电机产生力矩，通过位置反馈装置感知输出轴的位置，并根据偏差信息进行控制电流的调节，最终实现输出轴的精确位置控制。

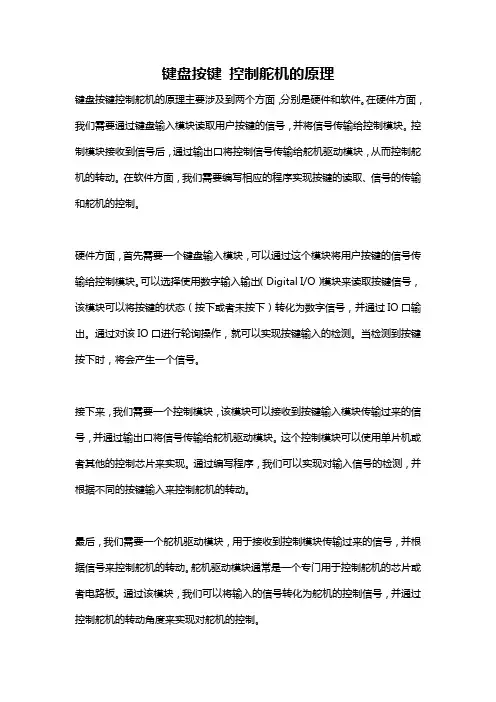

键盘按键 控制舵机的原理
键盘按键控制舵机的原理键盘按键控制舵机的原理主要涉及到两个方面，分别是硬件和软件。
在硬件方面，我们需要通过键盘输入模块读取用户按键的信号，并将信号传输给控制模块。
控制模块接收到信号后，通过输出口将控制信号传输给舵机驱动模块，从而控制舵机的转动。
在软件方面，我们需要编写相应的程序实现按键的读取、信号的传输和舵机的控制。
硬件方面，首先需要一个键盘输入模块，可以通过这个模块将用户按键的信号传输给控制模块。
可以选择使用数字输入输出（Digital I/O）模块来读取按键信号，该模块可以将按键的状态（按下或者未按下）转化为数字信号，并通过IO口输出。
通过对该IO口进行轮询操作，就可以实现按键输入的检测。
当检测到按键按下时，将会产生一个信号。
接下来，我们需要一个控制模块，该模块可以接收到按键输入模块传输过来的信号，并通过输出口将信号传输给舵机驱动模块。
这个控制模块可以使用单片机或者其他的控制芯片来实现。
通过编写程序，我们可以实现对输入信号的检测，并根据不同的按键输入来控制舵机的转动。
最后，我们需要一个舵机驱动模块，用于接收到控制模块传输过来的信号，并根据信号来控制舵机的转动。
舵机驱动模块通常是一个专门用于控制舵机的芯片或者电路板。
通过该模块，我们可以将输入的信号转化为舵机的控制信号，并通过控制舵机的转动角度来实现对舵机的控制。
在软件方面，我们首先需要编写程序来实现对按键输入的读取。
通过轮询某个IO 口，我们可以检测到按键是否按下，并将按键的状态保存下来。
在检测到按键按下的同时，程序需要对按键进行去抖动处理，以避免可能出现的按键抖动。
当检测到按键按下时，程序应该将相应的信号传输给控制模块。
接下来，我们需要编写程序来实现对舵机的控制。
根据信号的传输方式和舵机的控制方式，我们需要根据接收到的信号值来计算出相应的舵机控制角度。
通过控制模块和舵机驱动模块的协同工作，我们可以通过程序将控制信号传输给舵机驱动模块，并控制舵机的转动角度。
(完整版)舵机的控制方式和工作原理介绍
舵机的控制
舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部 分一般为0.5ms~2.5ms范围内的角度控制脉冲部分。以180度角度伺 服为例，那么对应的控制关系是这样的：
单片机控制舵机
单片机作为舵机的控制单元，使PWM信号的脉冲宽度实现微秒
级的变化，从而提高舵机的转角精度。单片机完成控制算法，再将计
算结果转化为PWM信号输出到舵机。
单片机系统实现对舵机输出转角的控制，必须首先完成两个任务：
首先是产生基本的PWM周期信号，既产生20ms的周期信号；其次是 脉宽的调整，即单片机模拟PWM信号的输出，并且调整占空比。
当系统中只需要实现一个舵机的控制，采用的控制方式是改变单
片机的一个定时器中断的初值，将20ms分为两次中断执行，一次短 定时中断和一次长定时中断。
舵机的控制方式和工作原理介绍
侏罗纪工作室
什么是舵机
舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断 变化并可以保持的控制系统。舵机是一种俗称，其实是一种伺服马达。
伺服马达内部包括了一个小型直流马达；一组变速齿轮组；一个反馈 可调电位器；及一块电子控制板。
舵机的工作原理
控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。它 内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号， 将获得的直流偏置电压与电位器的电压比较，获得电压差输出。最后， 电压差的正负输出到电机驱动芯片决定电机的正反转。当电机转速一 定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停 止转动。当然我们可以不用去了解它的具体工作原理，知道它的控制 原理就够了。就象我们使用晶体管一样，知道可以拿它来做开关管或 放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑 的。
多个
舵机的工作原理
舵机的工作原理舵机是一种常见的电动执行器，广泛应用于机器人、遥控模型、自动导航系统等领域。
舵机的工作原理是基于一个控制信号来控制其转动角度和位置。
舵机由电机、控制电路和反馈机制组成。
其中，电机是舵机的核心部件，它负责产生转动力和运动。
控制电路接收来自控制信号源的输入，并将其转换为适合驱动电机的电压或电流信号。
反馈机制则用于测量舵机当前的位置和角度，并将信息反馈给控制电路，以实现精确的位置控制。
舵机通常采用直流无刷电机（BLDC）作为驱动电机，因为无刷电机具有较高的效率和响应速度。
在舵机中，电机通常与一组齿轮机构相连，以增加转动力和减小输出的转速。
齿轮机构同时还可以减小电机的负载，保护舵机免受过大的扭矩或外部干扰。
控制电路是舵机的大脑，负责接收来自控制信号源（如遥控器或微控制器）的信号，并将其转换为电机驱动所需的电压或电流信号。
控制信号通常是一个脉冲宽度调制（PWM）信号，通过改变脉冲的宽度来控制舵机的转动角度。
舵机通常的工作范围为0到180度，其中90度为中立位置。
通过改变PWM信号的脉冲宽度，可以控制舵机在不同角度位置的停留时间。
反馈机制在舵机中起到至关重要的作用。
常见的反馈机制包括电位器、光电编码器和磁编码器。
反馈机制用于测量舵机当前的位置和角度，并将这些信息反馈给控制电路。
控制电路可以通过与期望位置进行比较，自动调整控制信号，使舵机保持在期望的位置上。
这种闭环控制系统可以实现舵机的高精度位置控制。
除了基本的工作原理，舵机还具有一些特殊功能，如增量式控制和角度锁定。
增量式控制允许舵机按照一定的步进角度转动，以实现更精确的控制。
角度锁定则可以使舵机在达到特定位置后，锁定在该位置上，以防止外部干扰或偏移。
总结起来，舵机的工作原理是通过电机、控制电路和反馈机制共同协作，实现精确的位置控制。
舵机广泛应用于多个领域，如机器人、遥控模型和自动导航系统，为这些系统的运动和控制提供了可靠的解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8-2 液压舵机工作原理和组成
大型船舶几乎全部采用液压舵机。
电动舵机仅用于一些小型船舶上。
液压舵机是利用液体的不可压缩性及流量、流向的可控性来达到操舵目的的。
根据液压油流向变换方法的不同, 有两类：1)泵控型2)阀控型
1.泵控型液压舵机
图8—5示出泵控型液压舵机的原理图。
1—电动机，2—双向变量泵；3—放气阀，4—变量泵控制杆，5 —浮动杆，6 —储能弹簧，7—舵柄，8—反馈杆，9—撞杆，10—舵杆，11—舵角指示器的发送器，12—旁通阀，13—安全阀，14—转舵油缸，15—调节螺母，16 —液压遥控受动器，17—电气遥控伺服油缸
双向变量油泵设于舵机室，由电动机1驱动作单向回转。
油泵的流量和吸排方向，则通过与浮动杆5的C相连接的控制杆4控制。
即依靠油泵控制C 偏离中位的方向和距离，来决定泵的吸排方向和流量。
泵控型液压舵机原理
图示舵机采用往复式转舵机构。
由油缸14(固定在机座上)和撞杆9(可在缸中往复运动)等组成。
当油泵按图示吸排方向工作时，泵就会通过油管从右侧油缸吸油，排向左侧油缸，撞杆9在油压作用下向右运动 (油液可压缩性极小)。
撞杆通过中央的滑动接头与舵柄7联接，舵柄7的一端又用键固定在舵杆10的上端。
撞杆9的往复运动就可转变为舵叶的偏转。
改变油泵的吸排方向，则撞杆和舵叶的运动方向也就随之而变。
1、工作油压与尺寸
舵机油泵工作油压取决于推动撞杆所需的力(转舵扭矩)。
舵机最大工作压力(P max)是产生公称转舵扭矩时油泵出口油压。
舵机油泵的额定排出压力不得低于舵机的P max。
P max选得越高，转舵机构的主要尺寸就越小。
油泵额定流量和管路直径相应减小，装置的尺寸和重量就会变小。
资料表明：
当P max由10MPa提高到20MPa时，往复式舵机长度大约缩短5％一10％，重量约可减轻20％，并使工作油液的使用量减少1／2左右。
当P max从20MPa
提高到30MPa时，往复式舵机的长度几乎不变，重量只减轻6％～9％，而工作油液的使用量也仅减少16％～18％。
进一步提高P max，对液压设备生产和管理要求更高，故目前液压舵机的最大工作油压，多不超过20MPa。
2、泵控型舵机 - 转舵速度
转舵速度：主要取决于油泵的流量，而与舵杆上的扭矩负荷基本无关。
因为舵机油泵都采用容积式泵，当转舵扭矩变化时，虽然工作油压也随之变化，但泵的流量基本不变，对转舵速度影响不明显。
进出港和窄水道航行时，用双泵并联，转舵速度几乎可提高一倍。
3、泵控型舵机 - 追随机构
多采用浮动杆式追随机构。
浮动杆的控制点A系由驾驶台通过遥控系统控制。
如把X孔的插销转插到Y孔之中，也可在舵机室用手轮来控制。
浮动杆上
的控泵点C与变量泵的控制杆4相连，反馈点B经反馈杆8与舵柄相连。
当舵叶和驾驶台上的舵轮都处于中位时，浮动杆即处在用点划线ACB所表示的位置。
C点恰使变量机构居于中位，油泵空转，舵保持中位不动。
4、泵控型舵机 - 用舵
驾驶台给出某一舵角指令，通过遥控系统，会使A点移至A1。
由于B点在舵叶转动以前并不移动，所以C点将移到C1。
于是，
油泵按图示方向吸排，舵叶开始偏转，通过反馈杆带动B点向B1
方向移动。
当舵叶转到与A1给出指令舵角相符时，B移到B1，C
点重回中位，油泵停止排油，舵就停止在所要求的舵角上。
浮动杆的位置如图中的实线A1CB1所示。
实际上，浮动杆动作并不分步进行 (C点偏离中位后，泵就排油）。
5、泵控型舵机 - 回舵
当驾驶台发出回舵指令时，A点又会从A1移回中位A。
C点偏离
中位向左，油泵反向吸排。
舵叶也就向中位偏转，使B点从B1
位置向中位移动。
直到舵叶转到由A点位置所确定的指令舵角时，
C点重新回中，油泵停止排油，舵叶也就停转。
6、泵控型舵机 - 储能弹簧
C点偏离中位的距离受泵变量机构最大位移限制。
只有在舵叶带动B点使C点回移后，A点才能继续操舵。
这样，大舵角操舵动作不能一次完成。
使泵流量总在零与最大值间变动，使操舵者感到不便，同时降低油泵效率和转舵速度。
为解决这问题，在反馈杆上装了储能弹簧(可双向压缩)，当A点将C点带到最大偏移位置后，浮动杆就会以C点为支点而继续偏转，压缩弹簧。
A点得以一次到达所要求的大操舵角。
随着舵叶偏转，储能弹簧首先放松，并在其恢复原状后，才会将B点拉到与A点相应的位置，以停止转舵。
在储能弹簧完全放松以前，B点不动，C点停留在最大偏移位置(使泵在较长时间内保持Q max), 加快转舵速度。
储能弹簧的刚度必须适当，若弹簧太软，则可能使B点先于C点而移动，操舵就无法进行。
如弹簧太强，则大舵角操舵所需操舵力太大，甚至使储能弹簧不起作用。
7、泵控型舵机 - 防浪阀
追随机构使油泵在开始和停止排油时流量逐渐增大和减小，可减轻液压系统的冲击。
为防海浪等冲击舵叶时，造成舵杆负荷过大、系统油压过高和使电机过载，在油路系统中装设了安全阀(亦称防浪阀)。
当舵叶受到冲击以致任一侧管路的油压超过安全阀的整定压力时，安全阀开启，油泵两侧管路旁通。
舵叶会偏离所在位置，带动B点，使C点离开中位，油泵因而排油。
当冲击负荷消失后，安全阀关闭，舵叶在油泵的作用下，返回，B点回位
8-2-2 阀控制液压舵机
用单向定量油泵。
其吸排方向不变，油液进出转舵油缸的方向由驾驶台遥控的换向阀来控制。
当换向阀处于中位，油泵的排油经换向阀旁通，转舵油缸油路锁闭而稳舵。
油泵和系统比较简单，造价相对较低。
缺点:
1）换向阀换向，液压冲击较大，可靠性也相对较差
2）阀控型舵机在停止转舵时，泵以最大流量排油，油液发热较多，经济性差
3）阀控型舵机适用功率范围比泵控型小
泵控型和阀控型舵机，尽管工作原理不尽相同，都是由转舵机构、液压系统和操纵系统等组成。
下面就转舵机构和操纵系统依次加以讨论。
