实验7 TCP 协议分析实验一、实验目的学习3CDaemon FTP服务器的配置和使用；分析TCP 报文格式；理解TCP 的连接建立和连接释放的过程。
二、实验内容及要求1.实验环境与说明(1）设备和连接实验设备和连接图如图1 所示，一台交换机连接了2 台PC 机，分别命名为PC1、PC2，交换机命名为Switch。

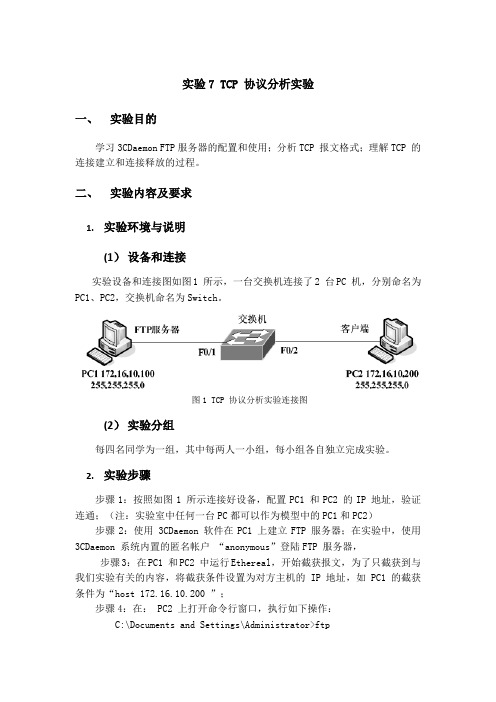

图1 TCP 协议分析实验连接图(2）实验分组每四名同学为一组，其中每两人一小组，每小组各自独立完成实验。
2.实验步骤步骤1：按照如图1 所示连接好设备，配置PC1 和PC2 的IP 地址，验证连通；（注：实验室中任何一台PC都可以作为模型中的PC1和PC2）步骤2：使用 3CDaemon 软件在PC1 上建立FTP 服务器；在实验中，使用3CDaemon 系统内置的匿名帐户“anonymous”登陆FTP 服务器，步骤3：在PC1 和PC2 中运行Ethereal，开始截获报文，为了只截获到与我们实验有关的内容，将截获条件设置为对方主机的IP 地址，如PC1 的截获条件为“host 172.16.10.200 ”；步骤4：在： PC2 上打开命令行窗口，执行如下操作：C:\Documents and Settings\Administrator>ftpftp> openTo 172.16.10.100Connected to 172.16.10.100.220 3Com 3CDaemon FTP Server Version 2.0User (172.16.10.100:(none)): anonymous331 User name ok, need passwordPassword:230-The response '' is not valid.230-Next time, please use your email address as password.230 User logged inftp> quit221 Service closing control connectionC:\Documents and Settings\Administrator>步骤5：停止截获报文，将截获的结果保存为FTP-学号，按下列要求分析截获的结果；1）结合本节TCP 协议介绍部分的内容，分析TCP 连接建立的“三次握手”过程，找到对应的报文，填写表1（传输方向填写PC2→PC1 或PC2←PC1 ）。
实验2 网络协议TCP-IP分析
实验2 网络协议TCP/IP分析 了解Sniffer Pro相关协议和网络分析程序是开始进行分析时必须要进行的内容。通过本次实验向同学们解释如何使用Sniffer Pro这个工具来监控网络程序，使你可以初步了解如何用Sniffer Pro来进行网络和协议分析。
2.1.1 开始与停止捕获过程 捕获数据的机制相对比较简单，所有需要做的就是进行实际的分析。在解释要查找什么、分析什么以及分析过程的细节。
1．首先，打开Sniffer Pro程序，如果系统要求的话，还要选择一个适配器。打开了程序后，会看到图2.1中的屏幕。
图2.1 浏览Sniffer Pro程序 2．打开Sniffer Pro程序后，选择Capture（捕获）－Start（开始），或者使用F10键，或者是工具栏上的开始箭头（通过这次实验，大家应该非常了解这个菜单结构了）。因为捕获过程需要几分钟才能完成，这时我们可以先了解如何自定义Sniffer Pro高级与捕获窗口，这样后面就可以节省一点时间。
3．下面，在Sniffer Pro程序中，会看到高级系统被自动调用，如图2.2所示。打开这个窗口后，不会看到任何东西，除非停止捕获过程才可以查看内容。让捕获过程持续运行一段时间，这时可以自定义高级系统，这样就能实时地看到不断出现的问题。
4．浏览图2.2中的屏幕。高级窗口这时会滚动到窗口左边，只能看到工具栏，而没有任何详细资料。如果要查看详细资料，就要找到高级窗口对话框左上角的箭头，这个箭头在“层次”这个词的右边。单击这个箭头后，会显示出高级功能的另一部分窗口，如图2.3所示。
图2.2 开始捕获过程时调用高级系统 这里有很多内容，不要急于了解所有这些内容。后面学习中再解释所有的Sniffer Pro的高级功能。现在，你只需要了解如何进行基本的捕获过程。在掌握了“怎样”这个问题后，就可以接着去了解“什么”和“为什么”的问题。
5．你可以看到我们能自定义Sniffer Pro程序用于将来的捕获过程，所以我们在下面要对如何使用高级功能进行分析。如果要进一步自定义我们的Sniffe Pro高级功能，就要在一个视图中显示所有定义对象的详细资料。如果再看一次图2.3，你会发现在高级对话框的最右边有两个卷标：一个是“总结”卷标，另一个是“对象”卷标。在图2.4中，你会看到这两个卷标都消失了，被两个窗口取代。如果要改变视图，只需要将鼠标停在图2.4中圈起的位置，这时箭头的形状会改变，然后可以将这一栏上移，就可以看到Sniffer Pro高级窗口中对象的所有详细资料了。
TCPIP协议分析实验
实际例子：TCP/IP协议的封装 实际例子：TCP/IP协议的封装
应用层 传输层 网际层 IP头 头 TCP头 TCP头
应用层数据
应用层数据
TCP头 头
应用层数据
数链层
帧头
IP头 头
TCP头 头
应用层数据
帧尾
实际例子：TCP/IP协议的封装 实际例子：TCP/IP协议的封装
WWW
应用地址 （80）
TCP/IP的主要协议 TCP/IP的主要协议
FTP TCP IP ARP/RARP telnet HTTP SMTP SNMP UDP DNS 其 他
ICMP
Ethernet
Token Ring
FDDI
ATM
其他
数据封装
一台计算机要发送数据到另一台计算机， 一台计算机要发送数据到另一台计算机，数据 首先必须打包，打包的过程称为封装 封装。 首先必须打包，打包的过程称为封装。 封装就是在数据前面加上特定的协议头部。 封装就是在数据前面加上特定的协议头部。 数 据
