建筑结构检测、鉴定加固课件
结构刚度
评估结构在受到外力作用时，抵抗 变形的能力。
结构可靠性评估
结构可靠性是指在规定的时间内和规 定的条件下，结构实现预定功能的能 力。评估结构可靠性需要考虑结构的 安全性、适用性和耐久性。
结构可靠性评估需要考虑各种可能出 现的自然灾害、人为因素等偶然事件 的影响，以及结构的可修复性和可替 换性等因素。
结构可靠性评估包括对结构的承载能 力、刚度、稳定性等性能指标的评估， 以及对结构材料、连接、基础等方面 的评估。
结构耐久性评估
结构耐久性是指在正常使用和维护条件 下，结构能够维持其预定功能的时间。 评估结构耐久性需要考虑结构的材料性 能、环境因素、使用条件等因素的影响。
结构耐久性评估需要考虑结构的防腐、 防锈、防水、保温等方面的措施和维护 状况，以及结构的损伤和老化等因素。
随着科技的发展，新的检测、鉴定和加固 技术将不断涌现，提高建筑结构安全性和 耐久性。
利用人工智能、大数据和物联网等技术， 实现建筑结构的智能化检测、鉴定和加固 ，提高工作效率和准确性。
绿色与可持续发展
标准化与规范化
未来建筑结构检测、鉴定和加固将更加注 重环保和可持续发展，减少对环境的影响 ，同时满足建筑结构的性能需求。
加固施工
采用体外预应力加固法 对桥梁的主梁进行加固 ，同时对桥墩进行加固
处理。
施工要点
在施工前进行详细的结 构检测，确定加固范围 和方案；施工过程中应 严格控制施工质量，确 保加固效果；在施工过 程中应采取必要的安全 措施，确保施工安全。
加固效果
加固后桥梁的承载能力 得到显著提升，能够满 足日益增长的交通需求 ；同时，加固施工对桥 梁的通行影响较小，保
04
对检测数据进行处理和 分析，为建筑结构的鉴 定和加固提供依据。
评估结构在受到外力作用时，抵抗 变形的能力。
结构可靠性评估
结构可靠性是指在规定的时间内和规 定的条件下，结构实现预定功能的能 力。评估结构可靠性需要考虑结构的 安全性、适用性和耐久性。
结构可靠性评估需要考虑各种可能出 现的自然灾害、人为因素等偶然事件 的影响，以及结构的可修复性和可替 换性等因素。
结构可靠性评估包括对结构的承载能 力、刚度、稳定性等性能指标的评估， 以及对结构材料、连接、基础等方面 的评估。
结构耐久性评估
结构耐久性是指在正常使用和维护条件 下，结构能够维持其预定功能的时间。 评估结构耐久性需要考虑结构的材料性 能、环境因素、使用条件等因素的影响。
结构耐久性评估需要考虑结构的防腐、 防锈、防水、保温等方面的措施和维护 状况，以及结构的损伤和老化等因素。
随着科技的发展，新的检测、鉴定和加固 技术将不断涌现，提高建筑结构安全性和 耐久性。
利用人工智能、大数据和物联网等技术， 实现建筑结构的智能化检测、鉴定和加固 ，提高工作效率和准确性。
绿色与可持续发展
标准化与规范化
未来建筑结构检测、鉴定和加固将更加注 重环保和可持续发展，减少对环境的影响 ，同时满足建筑结构的性能需求。
加固施工
采用体外预应力加固法 对桥梁的主梁进行加固 ，同时对桥墩进行加固
处理。
施工要点
在施工前进行详细的结 构检测，确定加固范围 和方案；施工过程中应 严格控制施工质量，确 保加固效果；在施工过 程中应采取必要的安全 措施，确保施工安全。
加固效果
加固后桥梁的承载能力 得到显著提升，能够满 足日益增长的交通需求 ；同时，加固施工对桥 梁的通行影响较小，保
04
对检测数据进行处理和 分析，为建筑结构的鉴 定和加固提供依据。
建筑结构检测鉴定课件
（Grubbs ）检验法和狄克逊
（Dixon ）检验法
建筑结构检测鉴定
42
6标准差未知——格拉布斯（Grubbs ） 检验法
(1)对于上侧的检验法
1）计算统计量
μx＝（x1+x 2+…+x n )/n s =(∑(xi.- μx)2)½ Gn =(x (n )- μx)/s 2)确定捡出水平ɑ，对于上侧查表得出对 应n， ɑ的临界值G1－ ɑ （n） 3为）异当常Gn值>，G1否－则ɑ （无n异）常，值则。判断最大值x n
建筑结构检测鉴定
11
2）该自行研究方法或引入方法在 对比试验的基础上，应扩展到实 际工程中进行验证，在验证有效 的基础上，应通过专家鉴定；
3）检测单位有检验细则；
4) 在检测方案中説明。
建筑结构检测鉴定
12
（五）建筑结构检测抽样方法
1 在《建筑工程施工质量验收统一标 准 》GB50300 － 2001 给出了检验批 质量检验的抽样方案是应根据检验 项目的特点在下列抽样方案中进行 选择的规定：
极端现；属同一总体。
建筑结构检测鉴定
41
(2)也可能是试验条件和方法的偶然偏 离，不属同一总体。
4 判断异常值的统计学原则
上侧情形：异常值为高端值；
下侧情形：异常值为低端值；
双侧情形：异常值在两端可能出 现极端值；
5 判断异常值的规则:
（1）标准差已知——奈尔（Nair） 检验法;
（2）标准差未知——格拉布斯
45
（4）给出剔除水平ɑ *(取1%)的G1－ ɑ *（n），当 Gn > G1－ ɑ * （n）时， x n 为高度异常值;应剔除. 举例说明：
例1. 10个样品砖的抗压强度分别(MPa )： 4.7,5.4,6.0,6.5,7.3,7.7,8.2,9.0,10.1,14.0
建筑结构检测鉴定与加固(精选优秀)PPT
接着简要地介绍了建筑结构检测、鉴定与加固的发展与应用概况。
已不满足社会发展的需求，需对其进行维修、加固和现代 引起建筑结构功能退化的原因很多，根据大量的工程经验分析，归纳起来主要有以下几方面：
目前，对砌体结构的检测主要使用轴压法、砂浆片剪切法，回弹法和射钉法等。
化改造；另一方面随着人们生活水平的进一步提高，人们 根据《建筑结构可靠度设计统一标准》(GB50068-2001)的规定，结构在规定的设计使用年限内应满足下列功能要求：
本门课程主要内容
第一章 第二章 第三章 第四章 第五章 第六章
绪论 建筑结构损伤机理与危害 建筑结构检测 建筑可靠性鉴定 建筑结构加固 建筑抗震鉴定与加固
第1章 绪论
1.1 引起建筑结构功能退化的主要原因 1.2 建筑结构检测、鉴定与加固的必要性与意义 1.3 我国建筑结构鉴定与加固的发展概论 1.3.1我国建筑结构检测技术的研究与发展 1.3.2 我国建筑结构可靠性鉴定的研究与发展 1.3.3 我国建筑结构加固技术的研究与发展 1.4 本课程的主要内容与学习方法 本章小结 思考题
1.2 建筑结构检测、鉴定与加固的必要性与意义

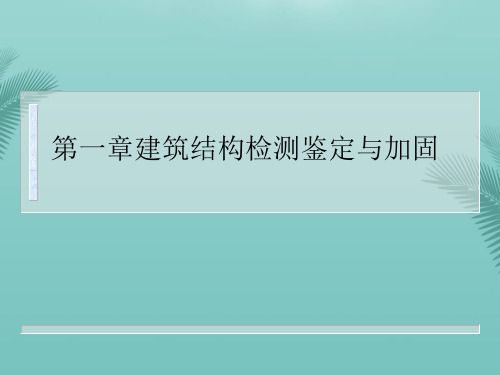

引起建筑结构功能退化的原因很多，根据大量的工程经验分析，归纳起来主要有以下几方面： 第一章建筑结构检测鉴定与加固 对建筑结构进行科学的检测是保证工程质量、人民生命安全和国家财产安全的重要手段，科学、合理的检测手段是确保结构检测结论 可靠与否的重要措施。
自20世纪70年代以来，我国建筑结构的检测技术得到快速发展，其使用工程对象已从新中国前得破旧民居检测发展到各种类型的现代
化3 我建国筑建工筑程正结检构测常加，固新生技的术检活的测研方秩究法与、序发检展测和手段环不断境涌现的。严重影响等问题后，人们逐渐把目 41引本起课建程筑的光结主构要投功内能容向退与化学对的习主方在要法原用因 房屋的维修加固和现代化改造。
已不满足社会发展的需求，需对其进行维修、加固和现代 引起建筑结构功能退化的原因很多，根据大量的工程经验分析，归纳起来主要有以下几方面：
目前，对砌体结构的检测主要使用轴压法、砂浆片剪切法，回弹法和射钉法等。
化改造；另一方面随着人们生活水平的进一步提高，人们 根据《建筑结构可靠度设计统一标准》(GB50068-2001)的规定，结构在规定的设计使用年限内应满足下列功能要求：
本门课程主要内容
第一章 第二章 第三章 第四章 第五章 第六章
绪论 建筑结构损伤机理与危害 建筑结构检测 建筑可靠性鉴定 建筑结构加固 建筑抗震鉴定与加固
第1章 绪论
1.1 引起建筑结构功能退化的主要原因 1.2 建筑结构检测、鉴定与加固的必要性与意义 1.3 我国建筑结构鉴定与加固的发展概论 1.3.1我国建筑结构检测技术的研究与发展 1.3.2 我国建筑结构可靠性鉴定的研究与发展 1.3.3 我国建筑结构加固技术的研究与发展 1.4 本课程的主要内容与学习方法 本章小结 思考题
1.2 建筑结构检测、鉴定与加固的必要性与意义
引起建筑结构功能退化的原因很多，根据大量的工程经验分析，归纳起来主要有以下几方面： 第一章建筑结构检测鉴定与加固 对建筑结构进行科学的检测是保证工程质量、人民生命安全和国家财产安全的重要手段，科学、合理的检测手段是确保结构检测结论 可靠与否的重要措施。
自20世纪70年代以来，我国建筑结构的检测技术得到快速发展，其使用工程对象已从新中国前得破旧民居检测发展到各种类型的现代
化3 我建国筑建工筑程正结检构测常加，固新生技的术检活的测研方秩究法与、序发检展测和手段环不断境涌现的。严重影响等问题后，人们逐渐把目 41引本起课建程筑的光结主构要投功内能容向退与化学对的习主方在要法原用因 房屋的维修加固和现代化改造。
《工程结构检测》PPT课件
•
整理ppt
4
• 二、砼结构质量及内部缺陷检测
• （一）结构或构件砼强度推定值的定义
• 结构或构件砼强度推定值：指相应于强度算换总 体分布中保证率不低于95%的结构或构件中的砼
抗压强度值。
•
砼的结构检测是在已硬化的构件上进行，适
用于当试块与结构砼不一致，对试件结果有怀疑、
检验试件数量不足……即对结构砼有检测要求时
素成份为Fe、C、Mn、Si、 P、S、O、N、Ti、V. 1.1.1钢筋的分类：
①按外形：光园（按供货形式：盘园、直条，按粗细：钢丝、 钢筋）、螺纹
②按机械性能：Ⅰ级（235/370）、Ⅱ级 （335/490.335/510）Ⅲ级（370/570）Ⅳ级（540/835）
③按生产工艺：热轧钢筋、冷拉钢筋热处理钢筋、冷轧扭钢 筋、冷拔低碳钢丝、碳素钢丝、刻痕钢丝、钢绞线。
整理ppt
9
②检测面处理：检测面应为干燥的砼原浆面。
砼表面疏松层和表面含水率是影响回弹检测的重要因素。
处理：工程检测前可用砂轮将检测面打磨平整，消除表面的
疏松层、浮浆及杂物；粉刷后的工程，必须将装饰粉刷层敲掉， 并用砂轮清除至清洁、平整。
砼表层(10~15mm)应为风干状态，如果有潮湿或浸水现象应
区或按单个构件检测。
2.7.回弹法检测的缺陷
• a. 检测精度不高
• b. 不适用表层及内层质量有明显差异砼
• c. 不能用于内部存在缺陷的砼
• d. 不适用于既有建筑中砼龄期超过3年
• e. 不适用于特殊成型工艺制作的砼
• f. 解决这些问题的方法主要是采用钻芯法和回弹法相结合。
整理ppt
11
2.8检测中的注意事项：
建筑检验与试验培训 ppt课件
19
第三章 项目检验与试验管理
※对检测试验结果不合格的报告严禁抽撤、替换或修改。 ※检测试验报告中的送检信息需要修改时，应由现场试验人
员提出申请，写明原因，并经施工项目技术负责人批准。 涉及见证检测报告送检信息修改时，尚应经见证人员同意 并签字。 ※对检测结果不合格的材料、设备和工程实体质量问题，项 目部应依据相关标准的规定进行处理。
行接头工艺检验，施工过程中，更换钢筋生产厂时，也未 补充进行工艺检验。 ※在工程开工正式焊接之前，参与该项施焊的焊工未进行现 场条件下的焊接工艺试验。 ※接头的取样及送检时间、代表数量不符合要求。 ※预埋件钢筋T形接头基本未取样送检。 10、未按要求进行见证取样或进行了见证取样无相关的见证 记录。 11、分项工程检验批质量验收记录该有的项目没有进行验收， 不存在的项目填写了内容。检验批质量验收记录.docx
调整施工检测试验计划： ①设计变更； ②施工工艺改变； ③施工进度调整； ④材料和设备的规格、型号或数量变化。 ※调整后的检测试验计划应重新报监理单位审查。
PPT课件
16
第三章 项目检验与试验管理
7、试样与标识：
※进场材料的检测试样，必须从施工现场随机抽取，严禁在现
场外制取。
※施工过程质量检测试样，除确定工艺参数可制作模拟试样外，
12
第三章 项目检验与试验管理
3、标准养护室： ※房屋要求保温隔热，根据工程规模的大小确定标准养护室
的面积，最小不少于10㎡。 ※配置专业暖气空调（可制冷）等恒温装置，使室内温度控
制在20±20C范围。禁用恒温恒湿控制仪配合挂式空调的 养护室。 ※室内湿度大于95%，禁止砌水池养护。 ※标准养护室室内应设立水泥标养试块存放架。 ※标准养护室须配置温度计、湿度计，温、湿度由专人（项 目试验员）每天记录三次（上午8~9点、中午14~15点及下 午17~18点应各测定一次，并应记录测定时间、测定值）。
