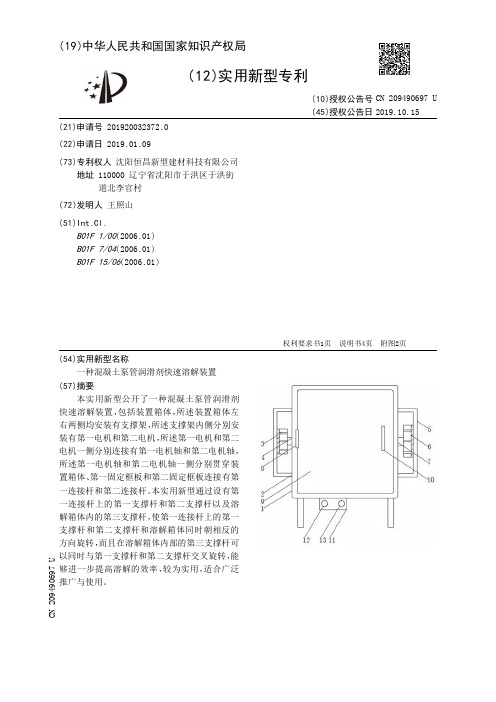

实用新型内容 [0003] 本实用新型的目的在于提供一种混凝土泵管润滑剂快速溶解装置，解决了背景技 术中所提出的问题。 [0004] 为实现上述目的，本实用新型提供如下技术方案：一种混凝土泵管润滑剂快速溶 解装置，包括装置箱体，所述装置箱体左右两侧均安装有支撑架，所述支撑架内侧分别安装 有第一电机和第二电机，所述第一电机和第二电机一侧分别连接有第一电机轴和第二电机 轴 ，所述第一电 机轴和第二电 机轴一 侧分 别贯穿装置箱体 、第一固定框板 和第二固定框板 连接有第一连接杆 和第二连接杆 ，所述第一连接杆右侧贯穿于溶解箱体 ，所述第一连接杆 上下两 侧左端均固定连接有第一支撑杆 ，所述第一支撑杆右侧固定连接有第二支撑杆 ，所 述溶解箱体内部右侧焊接有第三支撑杆 ，所述第一连接杆外侧右端粘合有密封橡胶圈 ，所 述密封橡胶圈右侧贴合有溶解箱体 ，所述溶解箱体右侧固定连接有第二连接杆 ，所述第一 连接杆和第二连接杆外侧中间均活动连接有固定套，所述固定套上下两侧均固定连接有第 四 支撑杆 ，所述第四 支撑杆一 侧贯穿第五支撑杆焊接有弹簧 ，所述弹簧一 侧焊接有第五支 撑杆 ，所述弹簧位于第五支撑杆内部 ，所述第五支撑杆位于第一固定框板 和第二固定框板 内侧上下两端。 [0005] 作为本实用新型的一种优选实施方式，所述装置箱体前侧左端固定连接有门轴， 所述门 轴前 侧活 动连接有箱体挡板 ，所述箱体 挡板前 侧右端焊接有把手 ，所述箱体 挡板后 侧安装有远红外 加热板 ，所述远红外 加热板后侧四 角均安装有固定螺栓 ，所述固定螺栓前 侧通过远红外加热板连接有箱体挡板。 [0006] 作为本实用新型的一种优选实施方式，所述溶解箱体顶部开设有进料口，所述进 料口顶部螺纹连接有箱盖，所述箱盖底部安装有固定块，所述固定块外侧开设有螺纹壁，所 述溶解箱体底部中间通过下料管连接有料阀。 [0007] 作为本实用新型的一种优选实施方式，所述装置箱体底部左侧安装有工作电源， 所述工作电源前侧左右两端分别安装有第一控制开关和第二控制开关。 [0008] 作为本实用新型的一种优选实施方式，所述工作电源的电能输出端与第一电机、
【CN209398953U】一种新型防堵预埋管的穿管器【专利】
2
CN 209398953 U
说 明 书
1/3 页

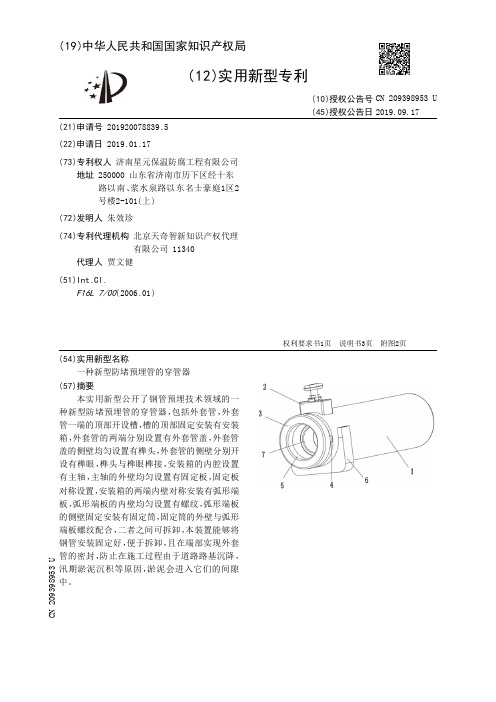

一种新型防堵预埋管的穿管器
技术领域 [0001] 本实用新型涉及钢管预埋技术领域，具体为一种新型防堵预埋管的穿管器。
实用新型内容 [0006] 本实用新型的目的在于提供一种新型防堵预埋管的穿管器，以解决上述背景技术 中提出现有的 钢管在底下预埋时 ，一般在外面套设有外套管 ，外套管中穿装有钢管 ，它们之 间通过骨架支撑且它们之间存在间隙，在施工过程由于由于道路路基沉降 ，汛期淤泥沉积 等原因 ，淤泥会进入它们的间隙中 ，造内 钢管的 腐蚀、锈蚀等 ，使 用寿命变短 ，另外也不存于 维护求。 [0007] 为实现上述目的，本实用新型提供如下技术方案：一种新型防堵预埋管的穿管器， 包括外套管，所述外套管一端的顶部开设槽，所述槽的顶部固定安装有安装箱，外套管的两 端分 别设置有外套管盖 ，所述外套管盖的 侧壁均匀设置有榫头 ，所述外套管的 侧壁分 别开 设有榫眼 ，所述榫头与榫眼榫接 ，所述安装箱的内腔设置有主轴，所述主轴的外壁均匀设置 有固定板，所述固定板对称设置，所述安装箱的两端内壁对称安装有弧形端板，所述弧形端 板的内壁均匀设置有螺纹 ，所述弧形端板的 侧壁固定安装有固定筒 ，所述固定筒的 外壁与 弧形端板螺纹配合，二者之间可拆卸，所述固定筒的内壁对称设置有固定块，所述固定块至 少设置有八组，所述固定块与固定板间隙配合，所述主轴的底部固定安装有密封气囊，所述 主轴的顶部固定安装有把手。 [0008] 优选的，所述外套管的外壁固定安装有支撑座。 [0009] 优选的，所述外套管盖的内腔开设有钢管安装孔，所述密封气囊与钢管安装孔贴
【CN209903120U】一种打钉辅助装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920678894.8(22)申请日 2019.05.13(73)专利权人 吴昭维地址 523626 广东省东莞市樟木头镇背围街3巷1号(72)发明人 吴昭维 (74)专利代理机构 广州市红荔专利代理有限公司 44214代理人 易新根(51)Int.Cl.B25C 3/00(2006.01)(54)实用新型名称一种打钉辅助装置(57)摘要本实用新型公开了一种打钉辅助装置，其包括套筒和活动设于套筒内的钉杆，所述钉杆的一端连接有把手装置，另一端连接有磁性钉头，所述钉杆的长度大于所述套筒的长度。
借助本实用新型，将钉子吸附在磁性钉头上，轴向移动套筒至套筒底部与钉子底部平齐,使得套筒的内壁对钉子起到扶持作用，防止其歪斜，然后将钉子对准需要钉入的位置，操作把手装置将钉子钉入。
因此本实用新型，能非常方便地在狭窄空间内钉入钉子，无需将手伸入狭窄空间内，即可实现作业。
同时，还能在不方便握持的环境下作业，比如高温、高热、腐蚀性部位的作业，可以借助本装置，起到防护作业，防止人身受到伤害。
权利要求书1页 说明书4页 附图7页CN 209903120 U 2020.01.07C N 209903120U权 利 要 求 书1/1页CN 209903120 U1.一种打钉辅助装置，其特征在于：包括套筒（1）和活动设于套筒（1）内的钉杆（2），所述钉杆（2）的一端连接有把手装置（4），另一端连接有磁性钉头（3），所述钉杆（2）的长度大于所述套筒（1）的长度。
2.根据权利要求1所述的打钉辅助装置，其特征在于：所述打钉辅助装置还包括限位装置（5）,所述限位装置（5）与钉杆（2）连接,用于限制钉杆（2）在套筒（1）内轴向移动的距离。
3.根据权利要求2所述的打钉辅助装置，其特征在于：所述限位装置（5）为限位螺母，所述钉杆（2）上设有第一外螺纹（21），所述限位螺母与第一外螺纹（21）配合连接，且所述限位螺母的外径大于套筒（1）的内径。
【CN209909129U】一种油管接头【专利】

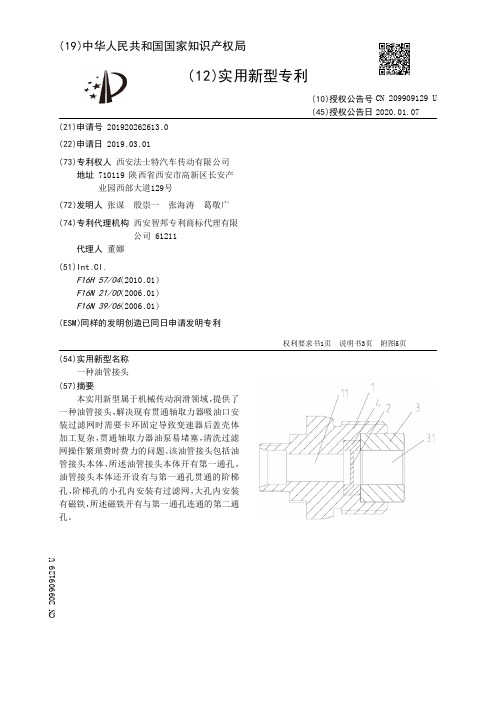

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920262613.0(22)申请日 2019.03.01(73)专利权人 西安法士特汽车传动有限公司地址 710119 陕西省西安市高新区长安产业园西部大道129号(72)发明人 张谋 殷崇一 张海涛 葛敬广 (74)专利代理机构 西安智邦专利商标代理有限公司 61211代理人 董娜(51)Int.Cl.F16H 57/04(2010.01)F16N 21/00(2006.01)F16N 39/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种油管接头(57)摘要本实用新型属于机械传动润滑领域，提供了一种油管接头，解决现有贯通轴取力器吸油口安装过滤网时需要卡环固定导致变速器后盖壳体加工复杂，贯通轴取力器油泵易堵塞，清洗过滤网操作繁琐费时费力的问题。
该油管接头包括油管接头本体，所述油管接头本体开有第一通孔，油管接头本体还开设有与第一通孔贯通的阶梯孔，阶梯孔的小孔内安装有过滤网，大孔内安装有磁铁，所述磁铁开有与第一通孔连通的第二通孔。
权利要求书1页 说明书3页 附图5页CN 209909129 U 2020.01.07C N 209909129U权 利 要 求 书1/1页CN 209909129 U1.一种油管接头，包括油管接头本体(1)，所述油管接头本体(1)开有第一通孔(11)，其特征在于：油管接头本体(1)还开设有与第一通孔(11)贯通的阶梯孔(12)，阶梯孔(12)的小孔(121)内安装有过滤网(2)，大孔(122)内安装有磁铁(3)，所述磁铁(3)开有与第一通孔(11)连通的第二通孔(31)。
2.根据权利要求1所述的一种油管接头，其特征在于：所述磁铁(3)与油管接头本体(1)之间设有粘合剂。
3.根据权利要求1所述的一种油管接头，其特征在于：所述过滤网(2)通过支撑架(4)设置在阶梯孔(12)的小孔(121)内；所述支撑架(4)为圆环结构，其外圆直径与阶梯孔(12)的小孔(121)直径相同，内圆沿圆周方向开有环形槽，所述过滤网安装在环形槽内。
【CN209849925U】一种不锈钢管中心孔快速定位打孔装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920193097.0(22)申请日 2019.02.13(73)专利权人 德庆雅昌不锈钢管业有限公司地址 526600 广东省肇庆市德庆县城工业集约基地生态不锈钢城(72)发明人 冯琳 (51)Int.Cl.B23B 41/00(2006.01)B23Q 11/00(2006.01)(54)实用新型名称一种不锈钢管中心孔快速定位打孔装置(57)摘要本实用新型公开了一种不锈钢管中心孔快速定位打孔装置，包括机体、移动安装板和固定座；本实用新型在结构上设计合理，实用性很高，工作时，钢管防震套管可防止钻孔时钢管振动导致转头损坏或者打孔偏离，第二气缸带动上下移动板下移，并通过弧形凹槽牢牢固定钢管主体，保证了钻孔的精度，第一电机通过旋转轴带动钻头旋转，第一气缸推动移动安装板沿着导向滑竿向右移动，由此实现精准打孔，转轴固定座进一步保证了钻孔时的稳定性，钻孔产生的碎屑落入废料收集斗，并通过风机、吸尘管和排料管送入到过滤箱中，在钢丝网的作用下，过滤铁屑，回收利用，在活性炭海绵的作用下，过滤污染气体，保证空气质量，功能丰富实用。
权利要求书1页 说明书3页 附图1页CN 209849925 U 2019.12.27C N 209849925U权 利 要 求 书1/1页CN 209849925 U1.一种不锈钢管中心孔快速定位打孔装置，包括机体(1)、移动安装板(3)和固定座(12)，其特征在于，所述机体(1)上端左侧对称设置有导向滑竿(2)，所述导向滑竿(2)上通过滑套滑动连接有移动安装板(3)，所述移动安装板(3)上端右侧设置有转轴固定座(4)，所述转轴固定座(4)通过轴承转动连接有旋转轴(5)，所述旋转轴(5)右端连接有钻头(7)，所述移动安装板(3)上端左侧设置有第一电机(6)，所述第一电机(6)右端通过联轴器连接旋转轴(5)，所述机体(1)上端中部设置有限位板(9)，所述限位板(9)中部设置有通槽，所述机体上端右侧设置有固定座(12)，所述固定座(12)上端通过若干立柱(13)连接有气缸固定板(14)，所述气缸固定板(14)下端设置有若干限位滑杆(15)，所述限位滑杆(15)上滑动连接有上下移动板(16)，所述气缸固定板(14)上端中部设置有第二气缸(18)，所述第二气缸(18)下端连接上下移动板(16)，所述机体(1)内部设置有左侧设置有过滤箱(19)，所述过滤箱(19)左端设置有把手(20)。
【CN209904804U】一种便于拆装的货运保护装置【专利】

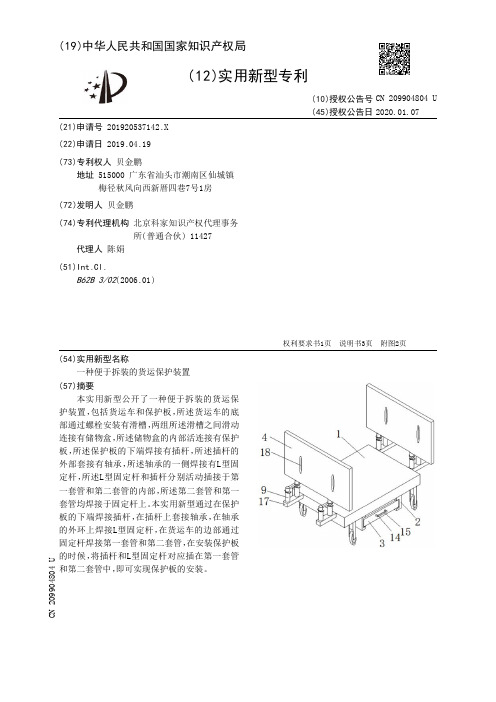

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920537142.X(22)申请日 2019.04.19(73)专利权人 贝金鹏地址 515000 广东省汕头市潮南区仙城镇梅径秋风向西新厝四巷7号1房(72)发明人 贝金鹏 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.B62B 3/02(2006.01)(54)实用新型名称一种便于拆装的货运保护装置(57)摘要本实用新型公开了一种便于拆装的货运保护装置，包括货运车和保护板，所述货运车的底部通过螺栓安装有滑槽，两组所述滑槽之间滑动连接有储物盒，所述储物盒的内部活连接有保护板，所述保护板的下端焊接有插杆，所述插杆的外部套接有轴承，所述轴承的一侧焊接有L型固定杆，所述L型固定杆和插杆分别活动插接于第一套管和第二套管的内部，所述第二套管和第一套管均焊接于固定杆上。
本实用新型通过在保护板的下端焊接插杆，在插杆上套接轴承，在轴承的外环上焊接L型固定杆，在货运车的边部通过固定杆焊接第一套管和第二套管，在安装保护板的时候，将插杆和L型固定杆对应插在第一套管和第二套管中，即可实现保护板的安装。
权利要求书1页 说明书3页 附图2页CN 209904804 U 2020.01.07C N 209904804U权 利 要 求 书1/1页CN 209904804 U1.一种便于拆装的货运保护装置，包括货运车(1)和保护板(4)，其特征在于：所述货运车(1)的底部通过螺栓安装有滑槽(2)，两组所述滑槽(2)之间滑动连接有储物盒(3)，所述储物盒(3)的内部活连接有保护板(4)，所述保护板(4)的下端焊接有插杆(5)，所述插杆(5)的外部套接有轴承(7)，所述轴承(7)的一侧焊接有L型固定杆(8)，所述L型固定杆(8)和插杆(5)分别活动插接于第一套管(6)和第二套管(9)的内部，所述第二套管(9)和第一套管(6)均焊接于固定杆(17)上，所述固定杆(17)焊接于货运车(1)的边部，所述滑槽(2)的顶部开设有凹槽(10)，所述凹槽(10)的内部安装有弹簧(11)，所述弹簧(11)的一端设有钢珠(12)，所述钢珠(12)活动插接于限位孔(13)中，所述限位孔(13)开设于储物盒(3)的顶部。
【CN209909364U】一种插接式扩口型管道接头【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920625297.9(22)申请日 2019.05.05(73)专利权人 福建富华管业有限公司地址 362100 福建省泉州市惠安县黄塘接待工业区后二排1号(72)发明人 杨利忠 (74)专利代理机构 泉州协创知识产权代理事务所(普通合伙) 35231代理人 安乔(51)Int.Cl.F16L 23/032(2006.01)F16L 23/024(2006.01)(54)实用新型名称一种插接式扩口型管道接头(57)摘要本实用新型公开了一种插接式扩口型管道接头，包括左法兰接槽、右插孔和管道插管，所述管道插管左侧与细介质管连接在一起，且管道插管内部设置有管道插槽，所述管道插管上下两侧安装有机械锁扣，且管道插槽内部设置有垫圈A，所述管道插管右侧设置有接头插管，且接头插管安装在管道接头的左侧，所述管道接头的右侧设置有粗细转换管，且粗细转换管的右侧安装有左法兰，所述左法兰接槽安装在左法兰的中间内侧。
该插接式扩口型管道接头，结构设置合理，用螺栓和螺帽将右法兰和左法兰固定在一起，右法兰和左法兰中间设置有垫圈C，防止出现法兰漏水的情况，能够更好的保证扩口接头的高效作业，促进管道行业的发展。
权利要求书1页 说明书3页 附图1页CN 209909364 U 2020.01.07C N 209909364U权 利 要 求 书1/1页CN 209909364 U1.一种插接式扩口型管道接头，包括左法兰接槽（8）、右插孔（14）和管道插管（16），其特征在于：所述管道插管（16）左侧与细介质管连接在一起，且管道插管（16）内部设置有管道插槽（3），所述管道插管（16）上下两侧安装有机械锁扣（2），且管道插槽（3）内部设置有垫圈A（1），所述管道插管（16）右侧设置有接头插管（4），且接头插管（4）安装在管道接头（5）的左侧，所述管道接头（5）的右侧设置有粗细转换管（6），且粗细转换管（6）的右侧安装有左法兰（7），所述左法兰接槽（8）安装在左法兰（7）的中间内侧，且左法兰接槽（8）内部设置有垫圈B（10），所述左法兰（7）右侧设置有垫圈C（17），所述左法兰（7）表面均匀分布四个左插孔（13），且左法兰（7）右侧安装有右法兰（15），同时右法兰（15）左侧中间位置设置了右法兰插管（12），所述右插孔（14）设置为四个，且右插孔（14）均为分布在右法兰（15）的表面，所述右法兰（15）的右插孔（14）中设置有螺栓（11），且螺栓（11）左侧设置有螺帽（9），所述右法兰（15）右侧与粗介质管连接在一起。
【CN209903245U】一种夹紧装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920529208.0(22)申请日 2019.04.18(73)专利权人 李雪琴地址 510320 广东省广州市海珠区赤沙南约一巷25号303(72)发明人 李雪琴 (51)Int.Cl.B25J 15/08(2006.01)(54)实用新型名称一种夹紧装置(57)摘要本实用新型公开了一种夹紧装置，包括支架，所述支架的一端设置有用于对工件进行夹持的夹持部，所述夹持部与支架转动连接，所述支架上远离夹持部的另一端设置有摇臂，所述摇臂上设置有第一联动杆和第二联动杆，所述第一联动杆和第二联动杆的一端转动连接于所述摇臂的两端，所述第一联动杆和第二联动杆的另一端与所述夹持部转动连接，所述摇臂与支架转动连接，所述支架上还设置有用于连接驱动装置的驱动臂，所述驱动臂与摇臂传动连接，所述驱动臂用于带动摇臂左右转动，所述摇臂左右转动时通过联动杆带动夹持部夹紧或释放工件；该夹紧装置具有结构简单合理，制造及使用成本低的优点。
权利要求书1页 说明书3页 附图1页CN 209903245 U 2020.01.07C N 209903245U权 利 要 求 书1/1页CN 209903245 U1.一种夹紧装置，包括支架，所述支架的一端设置有用于对工件进行夹持的夹持部，所述夹持部与支架转动连接，其特征在于：所述支架上远离夹持部的另一端设置有摇臂，所述摇臂上设置有第一联动杆和第二联动杆，所述第一联动杆和第二联动杆的一端转动连接于所述摇臂的两端，所述第一联动杆和第二联动杆的另一端与所述夹持部转动连接，所述摇臂与支架转动连接，所述支架上还设置有用于连接驱动装置的驱动臂，所述驱动臂与摇臂传动连接，所述驱动臂用于带动摇臂左右转动，所述摇臂左右转动时通过联动杆带动夹持部夹紧或释放工件。
2.根据权利要求1所述的一种夹紧装置，其特征在于：所述夹持部包括两个相对设置的夹臂，所述夹臂之间呈间隔设置并分别与支架转动连接，且两个夹臂的一端分别与第一联动杆和第二联动杆的端部转动连接。
【CN209328860U】一种换管装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920266340.7(22)申请日 2019.03.01(73)专利权人 重庆平伟实业股份有限公司地址 405200 重庆市梁平县梁平工业园区(72)发明人 李春来 谢茂 (74)专利代理机构 上海光华专利事务所(普通合伙) 31219代理人 尹丽云(51)Int.Cl.H01L 21/67(2006.01)(54)实用新型名称一种换管装置(57)摘要本实用新型提供一种换管装置，包括：换管机构，所述换管机构包括管槽、限位槽以及棘爪，所述管槽与料管的相匹配，所述棘爪设置在所述限位槽内，且所述棘爪与所述限位槽活动连接；用于提供线性运动的动力单元，所述动力单元与所述换管机构连接；用于装载多个所述料管的换管支架，所述换管支架设置在所述换管机构的上方；通过动力单元提供线性运动，并带动换管机构与料管配合完成换管流程，减少了装置零件，提高了装置的可靠性，且能够完成自动下料和自动换管，自动化程度较高。
权利要求书1页 说明书3页 附图1页CN 209328860 U 2019.08.30C N 209328860U权 利 要 求 书1/1页CN 209328860 U1.一种换管装置，其特征在于，包括：换管机构，所述换管机构包括管槽、限位槽以及棘爪，所述管槽与料管的相匹配，所述棘爪设置在所述限位槽内，且所述棘爪与所述限位槽活动连接；用于提供线性运动的动力单元，所述动力单元与所述换管机构连接；用于装载多个所述料管的换管支架，所述换管支架设置在所述换管机构的上方。
2.根据权利要求1所述的换管装置，其特征在于：所述棘爪为三角形或者梯形。
3.根据权利要求1所述的换管装置，其特征在于：所述换管支架与所述料管的形状相匹配。
4.根据权利要求3所述的换管装置，其特征在于：所述换管支架具有储料槽，所述储料槽的延伸方向为垂直方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920206350.1
(22)申请日 2019.02.18
(73)专利权人 陕煤集团神南产业发展有限公司
地址 719300 陕西省榆林市神木县新村中
国石化加油站北200米
(72)发明人 王龙 薛小平 郭亚峰 李朱林
刘江
(74)专利代理机构 西安弘理专利事务所 61214
代理人 李娜
(51)Int.Cl.
B25B 27/02
(2006.01)
(54)实用新型名称
一种高压胶管快速拆卸、安装装置
(57)摘要
本实用新型公开了一种高压胶管快速拆卸、
安装装置，包括呈四方形框架状底座，底座一端
固定连接开口朝上的半圆槽a，半圆槽a上方固定
连接卡箍a，另一端连接开口朝上的半圆槽b，半
圆槽b上方固定连接卡箍b，底座靠近半圆槽b连
接两个相互平行且可转动的圆盘，每个圆盘边缘
开设为锯齿状，半圆槽b边缘设为锯齿状，每个圆
盘与半圆槽b相啮合，两个圆盘边缘连接同一摆
动杠杆；通过摆动杠杆的顺时针/逆时针摆动以
及圆盘与半圆槽b的啮合传动作用，实现对高压
胶管快速拆卸、安装，能够有效的降低工人安装
或拆卸高压胶管的劳动强度，避免了原来因敲击
管路造成伤人事故的发生，即安全又可靠。
权利要求书1页 说明书2页 附图1页
CN 209903089 U
2020.01.07
C
N
2
0
9
9
0
3
0
8
9
U
1.一种高压胶管快速拆卸、安装装置，其特征在于，包括呈四方形框架状底座(1)，所述
底座(1)一端固定连接开口朝上的半圆槽a(2)，半圆槽a(2)上方固定连接卡箍a(3)，另一端
连接开口朝上的半圆槽b(4)，半圆槽b(4)上方固定连接卡箍b(5)，所述底座(1)靠近半圆槽
b(4)连接两个相互平行且可转动的圆盘(6)，每个所述圆盘(6)边缘开设为锯齿状，所述半
圆槽b(4)边缘设为锯齿状，每个所述圆盘(6)与半圆槽b(4)相啮合，两个所述圆盘(6)边缘
连接同一摆动杠杆(7)。
2.根据权利要求1所述一种高压胶管快速拆卸、安装装置，其特征在于，所述底座(1)包
括位于底部的支撑板，所述支撑板上连接两个支撑杆，所述半圆槽a(2)、半圆槽b(4)的两边
侧壁分别连接于两个支撑杆上。
3.根据权利要求2所述一种高压胶管快速拆卸、安装装置，其特征在于，所述半圆槽a
(2)的长度与半圆槽b(4)的长度之和小于支撑杆的长度。
4.根据权利要求1所述一种高压胶管快速拆卸、安装装置，其特征在于，所述摆动杠杆
(7)包括一个长直把手，所述长直把手一端连接两个支流管，每个所述支流管固定连接一个
圆盘(6)的边缘。
权 利 要 求 书
1/1页
2
CN 209903089 U
