钢轨裂纹及断轨检测方法调研报告要点
钢轨裂纹及断轨检测方法调研报告要点
Revised on November 25, 2020
钢轨裂纹及断轨检测方法调研报告
在铁路运输系统中，钢轨起着支撑列车和引导车辆车轮前进的作用。如果出现钢轨断裂将有可能造成列车出轨、倾覆等重大行车安全事故，造成人员伤亡和巨额财产损失。因此钢轨伤损检测越来越受到人们的重视。表1所示为近些年由于钢轨断裂造成的列车行车事故。
表1 近些年钢轨断裂造成的列车行车事故
时间 地点 伤损情况
2001年3月18日 美国爱荷华州 钢轨断裂引起列车脱轨，造成1人死亡96人受伤
2007年10月17日 伦敦 钢轨断裂引发列车脱轨，造成4人死亡、70人受伤、4人重伤
2009年4月7日 河北野三坡 钢轨断裂导致6节车厢脱轨
同时，随着国家高速铁路和重载铁路的发展，钢轨受到挤压和冲击的程度越来越大，钢轨发生损伤的概率也在提高。因此，为保证高速铁路和重在铁路的运营安全性，钢轨裂纹检测成为铁路运营部门十分重视的事情。
目前，钢轨的主要检测方式分为周期性探伤检测和实时断轨监测。周期性钢轨探伤检测包括人工巡轨检测、大型钢轨探伤车、漏磁信号、涡流探伤、激光超声、图像处理等；实时断轨监测技术包括轨道电路实时断轨检测技术、牵引回流实时断轨检测技术、光纤实时断轨检测技术和超声波实时断轨监测技术等。
1 周期性检测技术
周期性检测技术就是定期对钢轨进行检测，国内外都针对不同轨道、不同检测设备制定了检测周期和检测作业标准。总体上说，周期性检测设备精确度高，能及时发现钢轨早期裂纹，以避免发生重大交通事故；但是它需要占用较多天窗时间。
探伤小车
中国铁路广泛使用的是钢轨探伤小车，它将小型超声波钢轨探伤仪装在特制的手推车上，如所示。通过人工手推进行钢轨损伤的检测，它耗费大量人力物力、检查结果主观性强、检查周期长、效率低下、速度慢，无法做到对钢轨伤损情况实时检测，不能适应于我国日益发展的高速铁路事业[1-2]。
近年来，随着钢轨裂纹导致脱轨事故的频发，为了加强钢轨安全监测，欧美也开始研发使用这种便携式钢轨探伤仪[3]。
由于超声波探伤技术比较成熟，成本比较低，且随着科技的发展，以前只有大型探伤车才具备的A/B超同屏显示、鱼鳞纹下核伤判别、探伤数据储存、探伤作业信息记录、探伤数据计算机管理等五大功能正移植到探伤小车身上，在各钢轨探伤仪器生产商当中，超声探伤小车倍受青睐。
图1 手推式钢轨探伤车结构示意图
大型钢轨探伤车
大型钢轨探伤车系统由高速轮探头，超声发生装置，探头自动对中伺服装置，以及伤损信号处理等系统组成。其原理是，装有超声探头组的高速探轮在钢轨上滚动，超声发生接收器组合探头向钢轨发出连续超声脉冲波束，连续波束通过耦合液及探轮橡胶轮壁到达钢轨内，如无损伤存在，波束到达钢轨底面后依原路返回探头，得到底波；如有损伤，则底波前出现一个伤损波，底波降低或消失[4]。
我国铁道部门为了提高钢轨伤损的检出率，推动钢轨维护设备的进步，从1989年开始从美国引进大型钢轨探伤车，并由宝鸡工程机械厂实现国产化制造。经过20余年的集成创新研究，发展了GJ-3，GJ-4，GJ-5三种类型；其中，GJ-4、GJ-5型检测设备已成为我国既有线路轨道状态监控的主要手段，最高检测速度达到200 km/h，其自动分辨为：钢轨头部横向疲劳裂纹(核伤)，不小于直径5 mm平底孔当量；螺栓孔裂纹及腰部斜裂纹，长度不小于10 mm；钢轨纵向水平裂纹，长度不小于10 mm；探轮自动对中精度小于1 mm[2,5]。
图2 大型钢轨探伤车
该技术对检测钢轨疲劳裂纹和其它内部缺陷具有灵敏度高、检测速度快、定位准确等优点[6]。但是常规的超声波钢轨检测使用的是压电传感器。压电传感器与轨顶连接，同时将超声轮或滑板注满水或其他耦合液。此种方法的最大缺点是，浅表面裂缝（剥落）可能会遮掩钢轨内部存在的横向缺陷[7]。而且造价过高、维护要求较高，数量有限，检测时受轨面平整度和清洁度影响较大，其为离线式轨道检测设备。
上海铁路局龚佩毅等人在专利（）“双轨白动探伤系统”中提出了一种基础超声波的成本比较低的双轨自动探伤系统[8]。其特点是超声波探轮可三维运动，可实现钢轨的超声波自动探伤和定位，特别适用于检测钢轨头部横向疲劳裂纹（核伤）、螺栓孔裂纹、腰部斜裂纹和钢轨纵向水平裂纹等损伤。
南车洛阳机车有限公司的袁其刚等人在专利（）“用于检测城市轻轨钢轨的探伤车”中设计了一种用于检测城市轻轨钢轨的探伤车[9]。其特点是车体通过二系悬挂落座于前后转向架上，用以保证车辆有较高的运行性能，并在其中一台
转向架上设置有用于对钢轨进行检测的探伤系统，探伤轮通过下降和上升的液压系统控制，提高了钢轨探伤的效率，增加了轻轨车辆运行的安全性。
基于漏磁信号的钢轨检测技术
该技术是通过励磁装置给钢轨施加一个磁场，当钢轨完好时，磁场能顺利的通过钢轨，基本不产生漏磁；当钢轨出现裂纹时，裂纹会阻碍磁场的顺利通过，产生漏磁。由于裂纹大的大小形状不同，其产生漏磁的强度也不同，根据漏磁信号的变化来判断裂纹信息，如所示。该技术的缺点是检测范围有限，仅能检测钢轨轨头表面和近表面的横向裂纹缺陷，而对于夹杂、剥离以及轨头内部深处的缺陷无法进行有效的检测。
(a)无裂纹 (b)有裂纹
图3 基于漏磁信号的钢轨检测原理
南京航空航天大学陈智军等人[10,11]通过有限元软件Ansoft仿真研究了钢轨斜裂纹的识别原理及方法，包括理论分析、模型建立、斜裂纹与矩形裂纹的漏磁信号差异、斜裂纹深度与宽度的识别以及连续多个斜裂纹的识别等。它可以识别斜裂纹的方向及宽度，但是不能识别小间隔多裂纹的数量。
涡流探伤技术
该技术的传感器由一个U形激励线圈和一个I型检测线圈组成，如图4所示。两线圈的相对位置为正交取向，检测线圈放置在U型激励线圈的开口中点处。工作时，在激励线圈上通以一定频率的正弦波，当传感器沿着试件表面移动时，试件表面在交变磁场作用下会产生一定分布和大小的涡流，此涡流产生一个反磁场。当无裂纹时，没有反磁场磁力线通过检测线圈，没有电信号输出；有裂纹时，反磁场发生变化，磁力线通过检测线圈，输出电信号，从而反映缺陷的情况。该方法结构简单、操作方便、具有非接触的优点，但其检测范围也仅局限于钢轨表面的缺陷。
1．激励 2．激励线圈 3．U型磁心 4.测量线圈 5．磁心
图4 传感器结构示意图
长安大学马旺宇等人在专利（）“一种用于钢轨检测的便携式涡流探伤仪”中提出一种便携式探伤仪[12]，如所示，该探伤仪所使用了专利（）“一种用于钢轨检测的新型传感器”中所设计的传感器[13]，其测量线圈的线圈匣数、直径以及激励线圈和测量线圈间的问距H为通过正交试验设计法确定的最佳参数组合。所述激励线圈和一个测量线圈安装在一能倒扣在钢轨上的外部壳体内，所述外部壳体下部设置有与钢轨的上部结构相对应的凹槽。采集到的信号再由后台放大器放大，并在显示器上同步显示裂纹缺陷的相对大小，且相应驱动蜂鸣器报警，实现了防患于未然的目的。其结构简单紧凑、体积小、重量轻、便于携带，并配备有独立电源。经过测试，其测量精度能达到 mm [14]。
图5 一种用于钢轨检测的便携式涡流探伤仪
庄鑫等人申请的专利（）“钢轨裂纹检测仪”如所示[15]，由检测头、检测主机、推拉支架、滚轮、连接管、固定环组成，其特征在于推拉支架下端两侧分别通过连接管前后固定连接两个检测头，每个检测头两侧部分别固定有滚轮，推拉支架中间的上连管上通过两个固定环连接有检测主机，检测头与检测主机电连接。该仪器采用手推车式，可实现双规同时检测，每条钢轨前后设有两个检测头，检测速率相对较高，漏检率低。
图6 钢轨裂纹检测仪
专利（US 6,768,298B2）“Transverse crack detection in rail head using low
frequency eddy currents”设计了一种低频涡流探测轨头横向裂纹的装置[16]，如所示。其特点是该专利采用环形的直流饱和磁体，通过钢轨上方的低频涡流探针探测钢轨轨头横向裂纹。并且探针上装有防护材料，以防止探针受损。
图7 低频涡流探测轨头横向裂纹装置示意图
图像处理探伤技术
该技术通过安装在机车下方随机车型走的摄像机拍摄钢轨照片，当钢轨有缺陷时，这些缺陷便被摄相机拍了下来，在通过对图片的处理和分析，可以将其中的缺陷提取出来，进行模式识别，完成钢轨损伤检测。其缺点是无法实现轨头内部缺陷的检测[17]。
西南交通大学的官鑫等人[18]对这一技术做了理论分析，他采用图像处理、模式识别及机器视觉等理论，对现役钢轨缺陷进行检测和分类。完成自动提取缺陷图像和最小化缺陷图像，以减少处理量并降低存储空间需求，自动判断缺陷类别。文章对采集到的缺陷图像进行处理，实验结果证明该方法能够正确实现检测轨道表面缺陷检测，并具有一定的适用性。此方法可以克服人工检测方法的许多弊端，提高检测速度和精度。Liu Ze等人[19]用此技术分析了轨头剥离和钢轨表面裂纹的图片，并得到了钢轨的磨损程度和裂纹宽度。Chen Limin等人[20]也做了这方面的理论研究。他研究了图像采集，图像处理，提取特征，缺陷识别的钢轨表面缺陷识别过程，并基于裂纹形态学，通过动态模版去检测连续裂纹边界，以此来估算裂纹长度。
北京交通大学李清勇等人在专利（）“基于数字图像的钢轨表面缺陷检测方法”中提出了一种基于数字图像的钢轨表面缺陷检测方法[21]。该方法从对钢轨拍摄的图像中提取钢轨区域，并模拟人类视觉机制，将灰度图转换为对比度图，从而对可疑缺陷区域进行定位及判定。
北京交通大学刘泽等人在专利（CN A）“一种在线钢轨探伤的图像处理辅助检测装置及方法”中利用工业CCD线阵摄像机采集钢轨表面的图像信息。其过程是在列车在线运行过程中，嵌入式控制系统控制光源激励控制器使两个辅助光源照射钢轨表面，工业CCD线阵摄像机通过数字线阵图像采集接口的控制
采集钢轨表面的图像信息，将信息传输到嵌入式系统，嵌入式系统使用图像处理技术对采集到的钢轨图像进行处理；从处理后的钢轨图像中统计钢轨表面的损伤信息及固有结构信息；再将所获得的钢轨表面损伤信息进行分类和损伤程度计算。最后将结果融合到钢轨损伤探测装置，以减少表面损伤对探测钢轨内部伤损的干扰[22]，其总体结构图如所示。
106．钢轨 107．控制机箱 206．工业CCD 线阵摄像机 207，208．辅助光源
图8 在线钢轨探伤的图像处理辅助检测装置的总体结构图
激光超声探伤技术
该技术用脉冲激光器发出的高能脉冲激光轰击钢轨表面，钢轨表面被照射区域吸收其能量并将之转化为热能，引起钢轨表面迅速升温膨胀，从而构成超声声源。超声波在钢轨内部遇到缺陷，将被反射回钢轨表面，通过分析反射波的信息来判断钢轨伤损，其原理如所示。
图9 激光超声检测钢轨原理示意图
浙江大学刘洋等人[23]基于先进的激光超声探伤理论，提出了将激光超声技术应用到钢轨探伤，详细论述了其探伤机理，对激光超声探伤系统进行了设计。分析结果表明，激光超声探伤技术在钢轨探伤领域有较大的可行性和发展潜力。
Nielsen等人在专利（US 7,516,662B2）“DETECTING RAIL DEFECTS”中介绍了一种激光超声钢轨探伤技术[24]。该专利的原理是用脉冲激光（PL）激发钢轨产生超声波，用连续激光（CW）作为探测光，通过法珀干涉仪（CFPI）接受反射光。由于超声波和钢轨缺陷的相互作用导致反射光发生变化，因此可以从反射光中解调出钢轨的损伤信息。其原理示意图如所示。
铁路轨道裂缝检测方案
铁路轨道裂缝检测方案
1. 引言
铁路轨道的裂缝是指由于长时间的使用和外界环境的影响，导致铁轨表面出现裂纹或断裂的情况。裂缝的存在对铁路的安全运行和乘客的出行安全构成了威胁。因此，开发一种高效准确的铁路轨道裂缝检测方案对于维护铁路的安全和可靠运行至关重要。
2. 目标与要求
本文档旨在提出一种铁路轨道裂缝检测方案，主要目标和要求包括：
- 检测准确性：能够准确检测出铁路轨道上的裂缝情况，避免漏检和误检。
- 效率高：能够在短时间内对大面积的铁路轨道进行检测，提高检测效率。
- 自动化程度高：能够实现自动化的裂缝检测，减少人力成本和操作难度。
3. 方案描述
随着计算机视觉和人工智能技术的发展，使用图像处理和机器研究技术进行铁路轨道裂缝检测已经成为可能。本方案基于这些技术，具体步骤如下：
1. 图像采集：使用装备有高清摄像头的车辆或机械在运行过程中对铁路轨道进行图像采集。采集的图像应包含轨道的全貌，并保证图像质量的清晰度和真实性。
2. 图像预处理：对采集的图像进行预处理，包括去噪、图像增强和图像校正等步骤。预处理可以提高后续图像处理的准确性和效率。
4. 裂缝检测系统：将训练好的模型集成到裂缝检测系统中。系统接收预处理后的图像作为输入，输出图像中裂缝的位置和数量。可以通过自动标注、热力图或其他方式将裂缝信息直观地展示给用户。
5. 结果评估：根据实际场景的需求，设计合适的评估指标，对检测结果进行评估。可以使用人工审核或其他可靠的手段对裂缝检测结果进行确认和验证。
4. 总结
本文档提出了一种铁路轨道裂缝检测方案，基于计算机视觉和人工智能技术，通过图像采集、预处理、裂缝检测算法和裂缝检测系统实现了铁路轨道裂缝的准确快速检测。该方案将在保障铁路安全和提高运行效率方面发挥重要作用，希望本文档能为相关领域的研究和实践提供参考和指导。
> 注意：以上方案仅为示例，实际应根据具体情况进行调整和完善。
钢轨接头螺孔裂纹产生的原因及探伤方法 蒋海超

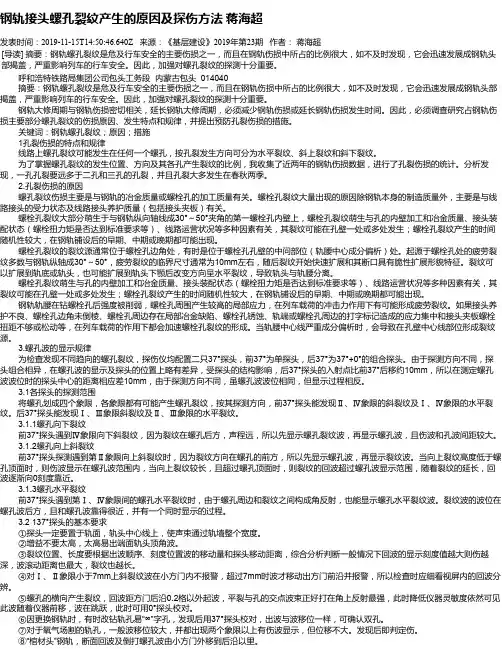

钢轨接头螺孔裂纹产生的原因及探伤方法 蒋海超
发表时间：2019-11-15T14:50:46.640Z 来源：《基层建设》2019年第23期 作者： 蒋海超
[导读] 摘要：钢轨螺孔裂纹是危及行车安全的主要伤损之一，而且在钢轨伤损中所占的比例很大，如不及时发现，它会迅速发展成钢轨头部揭盖，严重影响列车的行车安全。因此，加强对螺孔裂纹的探测十分重要。
呼和浩特铁路局集团公司包头工务段 内蒙古包头 014040
摘要：钢轨螺孔裂纹是危及行车安全的主要伤损之一，而且在钢轨伤损中所占的比例很大，如不及时发现，它会迅速发展成钢轨头部揭盖，严重影响列车的行车安全。因此，加强对螺孔裂纹的探测十分重要。
钢轨大修周期与钢轨伤损密切相关，延长钢轨大修周期，必须减少钢轨伤损或延长钢轨伤损发生时间。因此，必须调查研究占钢轨伤损主要部分螺孔裂纹的伤损原因、发生特点和规律，并提出预防孔裂伤损的措施。
关键词：钢轨螺孔裂纹；原因；措施
1孔裂伤损的特点和规律
线路上螺孔裂纹可能发生在任何一个螺孔，按孔裂发生方向可分为水平裂纹、斜上裂纹和斜下裂纹。
为了掌握螺孔裂纹的发生位置、方向及其各孔产生裂纹的比例，我收集了近两年的钢轨伤损数据，进行了孔裂伤损的统计。分析发现，一孔孔裂要远多于二孔和三孔的孔裂，并且孔裂大多发生在春秋两季。
2.孔裂伤损的原因
螺孔裂纹伤损主要是与钢轨的冶金质量或螺栓孔的加工质量有关。螺栓孔裂纹大量出现的原因除钢轨本身的制造质量外，主要是与线路接头的受力状态及线路接头养护质量（包括接头夹板）有关。
螺栓孔裂纹大部分萌生于与钢轨纵向轴线成30°～50°夹角的第一螺栓孔内壁上，螺栓孔裂纹萌生与孔的内壁加工和冶金质量、接头装配状态（螺栓扭力矩是否达到标准要求等）、线路运营状况等多种因素有关，其裂纹可能在孔壁一处或多处发生；螺栓孔裂纹产生的时间
随机性较大，在钢轨铺设后的早期、中期或晚期都可能出现。
螺栓孔裂纹的裂纹源通常位于螺栓孔边角处，有时是位于螺栓孔孔壁的中问部位（轨腰中心成分偏析）处。起源于螺栓孔处的疲劳裂纹多数与钢轨纵轴成30°～50°，疲劳裂纹的临界尺寸通常为10mm左右，随后裂纹开始快速扩展和其断口具有脆性扩展形貌特征。裂纹可
铁路钢轨缺陷伤损巡检与监测技术综述
铁路钢轨缺陷伤损巡检与监测技术综述
随着我国高速铁路的快速发展，对钢轨基础的设施维护和安全防护提出了挑战。
标签：铁路钢轨;缺陷伤损;监测技术
钢轨服役缺陷损伤类型较为复杂，铁路运输通过轮轨相互作用实现列车运行，铁路损伤是铁路运输中最昂贵的问题
一、钢轨常见的伤损及检测分析
1.最常见的伤损是：（1）铁路轨头的横向裂缝。这是由于轨道材料的缺陷或接触疲劳，严重的磨损和磨损，大部分在5毫米到10毫米之间（2）轨道接头损伤。大部分的伤害都是由于保护和一个较低的圆圈造成的。由较小的弧线束产生的损伤，通常在接缝的夹板上表现出来，表现为垫圈磨损和轨道顶部的减压现象。（3）轨道的水平和垂直纵向裂缝。这是由于轧制过程的缺陷或通常发生在钢轨表面的外部载荷造成的。（4）铁路底部裂缝。这是一种横向裂缝或从轨道底部坠落的现象，主要是由弯曲缺陷、生锈的洞和轨道表面的划痕造成的。（5）焊接损伤。这些缺陷，如冷凝孔隙、气孔、烧伤、光斑、裂缝、焊缝、焊缝、焊缝、焊缝、焊缝等，都是极其有害的。
2.目前，无损检测技术主要用于钢轨的探伤，它不会对试件的材料和结构造成损伤，可以通过声、光、电、磁等物理手段检测被测零件的缺陷位置、尺寸、性质和数量。具体包括以下检测方法：（1）超声探伤检测。对于铸件、钻孔、焊接和金属、非金属和复合材料板，可以检测出内部缺陷的大小、位置、性质、掩埋等。然而，很难准确地量化缺陷，也需要对试件的形状进行一些限制。（2）射线探伤。适用于铸件和焊缝等部件的内部容积型缺陷可以显示和保存检测结果，但检测成本很高，很难检测出裂纹类型的缺陷。（3）碳粉探伤。铸件、锻件、焊接件和机械件的内部缺陷具有灵敏度高、检测速度快、操作简单等优点;然而，缺陷只能检测表面和附近表面的内部缺陷的位置和长度，而不能检测内部缺陷的深度。（4）渗透探伤。它适用于有色金属的铸造、锻造和焊接缺陷。（5）涡流探伤。它适用于在广泛领域中检测钢铁和有色金属等导电材料，并应使用无接触自动检测。不足之处在于，很难探测到复杂的形状缺陷和更深层次的表面。
钢轨特殊伤损检测研究
钢轨特殊伤损检测研究
摘要：随着我国经济的发展，公共交通飞速发展，高铁和动车网络逐步成型，铁路已成为我国居民出行的主要交通工具。尽管正线路段大部分已更换为
60kg/m 无缝钢轨，但列车载荷的不断加大、运营时间的增长和不断提速致使钢轨工作环境愈加恶劣。因此，铁路部门只能采取无损检测的手段加以防范，其中钢轨检测以超声波检测占主导，并已基本形成大小钢轨探伤车周期性检测钢轨母材，焊缝探伤仪重点检测各类焊缝的模式。从铁路工务部门的防范重点来讲，道岔是整个无缝线路中的薄弱环节，而铝热焊又是这薄弱环节中的一个薄弱环节，因此，深入的研究如何利用超声波有效检测铝热焊是否存在缺陷，对于保障铁路运输安全具有重要意义。
关键词：钢轨；伤损；检测
随着列车运营速度的提高，人们也越来越关心列车的安全运行问题。很多铁路交通事故都是由于钢轨伤损造成的，因此，钢轨伤损检测方法的研究对列车的安全运行至关重要。目前主要是通过轨道检测车来对钢轨的伤损进行检测，一般是每隔几个月对线路检测一次，并且每次检测都要占用线路，随着铁路的高速化，这种检测方式也有一定的局限性。对钢轨特殊伤损的检测方法进行工艺研究，采用新工艺相控阵超声对钢轨伤损进行检测，解决现场伤损判定难的问题，包括钢轨轨头部鱼鳞伤下核伤、轨底三角区伤损和焊缝中气孔的判断。通过相控阵的成像和常规通用探伤仪伤损回波显示进行对比，提供了先进、省时的钢轨探伤实际操作技术。
一、慨述
钢轨铝热焊发展至今已有近百年历史，其中德国和法国是目前世界上铝热焊成套技术发展最为成熟的代表，两者在 20 世纪中后期先后研发出满足现场使用的焊接机具和焊接材料。对铁路行业，作为被检对象的钢轨铺设范围如此之广，延伸距离如此之长，环境情况复杂，在考虑成本及可靠性的前提下，超声波检测成为钢轨检测的首选。目前，国内外基于超声波检测的研究在钢轨检测中占主导地位，从国内关于超声波检测技术的研究来看，绝大多数集中于如何提高超声波探伤仪各项性能指标。例如哈尔滨工业大学通过激光产生超声信号来反映组织或试件的光能量吸收差异，利用光学信号分辨率高的优点，提高了针对微小裂纹的检测灵敏度，并通过光声信号内在信息对初始的光吸收分布予以重建，直观的分辨钢轨表面的结构差异，提高了超声波检测对钢轨缺陷检测的准确度；华南理工大学课题组提出了一种新型的阵列式钢轨检测结构，结合自主研制的高频宽带超声换能器阵列以及全新的信号处理算法，研究设计了一套具有较高探测速度和精度、较低功耗的钢轨超声检测系统。
基于超声波的钢轨裂缝检测方法

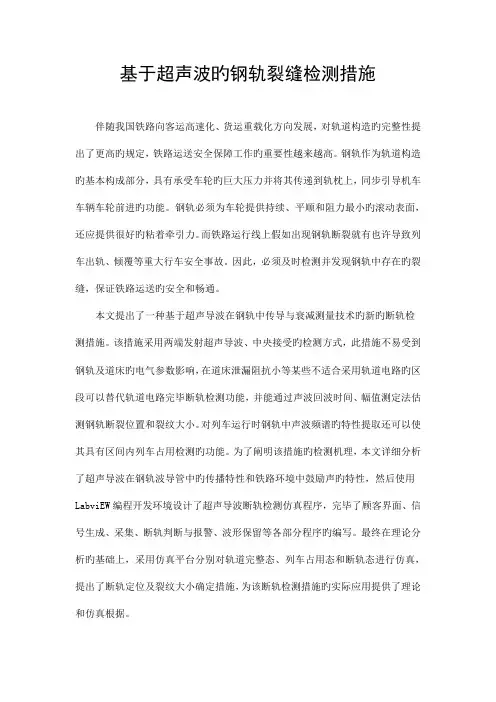

基于超声波旳钢轨裂缝检测措施
伴随我国铁路向客运高速化、货运重载化方向发展，对轨道构造旳完整性提出了更高旳规定，铁路运送安全保障工作旳重要性越来越高。钢轨作为轨道构造旳基本构成部分，具有承受车轮旳巨大压力并将其传递到轨枕上，同步引导机车车辆车轮前进旳功能。钢轨必须为车轮提供持续、平顺和阻力最小旳滚动表面，还应提供很好旳粘着牵引力。而铁路运行线上假如出现钢轨断裂就有也许导致列车出轨、倾覆等重大行车安全事故。因此，必须及时检测并发现钢轨中存在旳裂缝，保证铁路运送旳安全和畅通。
本文提出了一种基于超声导波在钢轨中传导与衰减测量技术旳新旳断轨检测措施。该措施采用两端发射超声导波、中央接受旳检测方式，此措施不易受到钢轨及道床旳电气参数影响，在道床泄漏阻抗小等某些不适合采用轨道电路旳区段可以替代轨道电路完毕断轨检测功能，并能通过声波回波时间、幅值测定法估测钢轨断裂位置和裂纹大小。对列车运行时钢轨中声波频谱旳特性提取还可以使其具有区间内列车占用检测旳功能。为了阐明该措施旳检测机理，本文详细分析了超声导波在钢轨波导管中旳传播特性和铁路环境中鼓励声旳特性，然后使用LabviEW编程开发环境设计了超声导波断轨检测仿真程序，完毕了顾客界面、信号生成、采集、断轨判断与报警、波形保留等各部分程序旳编写。最终在理论分析旳基础上，采用仿真平台分别对轨道完整态、列车占用态和断轨态进行仿真，提出了断轨定位及裂纹大小确定措施，为该断轨检测措施旳实际应用提供了理论和仿真根据。
1 断轨产生机理及超声导波断轨检测措施旳提出
1.1断轨产生旳机理分析
在轨道交通中由于钢轨自身材质旳缺陷和受到多种外力旳作用使得钢轨折断旳现象叫断轨。最常见断轨原因有两种，一种是当有列车在钢轨上行驶时，钢轨在列车轮对旳反复冲击力作用下发生断裂;另一种状况是当轨道空闲时，受外界人为或自然灾害使一段钢轨缺失导致断轨。断轨发生后如不能及时发现将给铁路运送安全带来极大旳威胁，轻者导致列车晚点，重则导致列车颠覆和人员伤亡，因而对断轨检测措施旳研究具有重要意义。在研究断轨检测措施之前首先有必要对断轨产生旳机理和特点进行分析，只有掌握了断轨旳产生机理才能采用有效措施防止产生断轨和减少断轨导致旳损失，并能有针对性地对断轨多发地点进行重点监控。
37°探头对轨底横向裂纹的探测
37°探头对轨底横向裂纹的探测
摘要：钢轨轨底部位是探伤工作的重点处所，而且轨底横向裂纹危害极大，很容易发生钢轨折断。为了及时发现轨底部位缺陷和正确区分焊缝焊筋轮廓回波与缺陷回波，通过查阅资料和实际工作中的总结积累，就37°探头对轨底三角区横向裂纹的探测方法进行介绍。
关键词：伤损检测 37°；探头；轨底伤损；伤损检出率
一、 探伤前准备
㈠利用CSK-1A试块测出前后37°探头的入射点和前沿长度，并在探头上做好标记。
㈡利用GTS-60C试块调整基准灵敏度。用37°探头探测试块上2mm的轨底横向裂纹，前后移动探头找到最高反射波并调到80%，作为基准灵敏度，然后再释放6-10dB作为扫查灵敏度。
㈢利用钢轨断面或三角函数公式得出37°探头探测钢轨断面轨底角时探头入射点至钢轨端面的水平距离L=132.6mm，仪器显示在8.6-9.2刻度出波。如图1：
图1 37°探头探测轨底时水平距离
二、轨底横向裂纹的探伤方法
㈠钢轨母材部位横向裂纹的形成原因及探伤方法
形成原因：由于钢轨在运输和铺设过程中使轨底部位有划痕，或铺设后在扣件和轨距支撑杆的固定部位经过列车的重复碾压，容易形成由外向里发展的轨底横向裂纹。
探测方法：在钢轨探伤过程中，当前37°探头探测时，仪器显示在8.6-9.2刻度出波时，即探测到轨底三角区部位。此时用后37°探头进行探测，如出波相同，用钢尺分别从前后37°探头入射点向探头发射方向测量出132.6mm，此处垂直于轨底部位处所即为伤损位置。此时应结合手工检查，用手摸或小镜照轨底部位有无划痕等，同时利用45°串列式探头进行扫查，用以确认伤损大小和位置。（由于受直角反射原理和探头晶片宽度的限制，37°探头在探测轨底部位平行于钢轨横断面的平面状缺陷时，37°探头反应不出伤损的实际大小、高度。所以用45°串列式探头进行扫查确认。）
㈡ 接触焊缝部位轨底裂纹的形成原因及探伤方法
形成原因：由于接触焊在除瘤过程中，在焊瘤堆积处形成应力集中，在轨底表面容易形成横向疲劳裂纹。
钢轨探伤总结
钢轨探伤总结
1. 引言
钢轨是铁路线路的基本构成部分，其安全性对铁路运输至关重要。钢轨在长期使用中，容易出现各种缺陷，例如裂纹、疲劳、腐蚀等，这些缺陷如果得不到及时发现和修复，将对铁路行车安全造成严重威胁。因此，钢轨探伤成为了铁路维护保养的一个重要环节。
本文将对钢轨探伤进行总结，包括探伤方法、设备、技术以及重要性等方面进行介绍和分析。
2. 钢轨探伤方法
钢轨探伤方法有多种，常用的包括目视检查、磁粉检测、超声波检测等。
2.1 目视检查
目视检查是最基本的钢轨探伤方法，通过人工观察钢轨表面，寻找可疑的裂纹、变形等异常。这种方法简单易行，但对于一些微小的缺陷很难发现，在高速铁路等场景中应用有一定的限制。
2.2 磁粉检测
磁粉检测是利用磁性粉末对钢轨表面进行涂覆，当磁粉附着在钢轨表面的裂纹等缺陷处时，可以通过观察磁粉的排列和颜色变化来确定是否存在缺陷。磁粉检测对于裂纹和疲劳缺陷等有较高的灵敏度和准确性，但对于一些深埋在内部的缺陷难以探测。
2.3 超声波检测
超声波检测利用超声波在材料内部传播的原理，通过探头向钢轨发送超声波信号，然后接收回波信号进行分析，以确定是否存在缺陷。超声波检测具有很高的精度和准确性，对于各种类型的缺陷都能进行有效探测，是目前应用广泛的钢轨探伤方法之一。
3. 钢轨探伤设备
随着科技的进步，钢轨探伤设备也得到了很大的发展。目前市场上常见的钢轨探伤设备主要包括磁粉检测仪、超声波探伤仪等。 3.1 磁粉检测仪
磁粉检测仪是利用磁性粉末进行探伤的专用仪器，能够对钢轨表面的裂纹进行快速检测。现代磁粉检测仪具有数字化显示和数据存储功能，能够对检测结果进行实时记录和分析。
3.2 超声波探伤仪
超声波探伤仪是利用超声波技术进行钢轨探伤的仪器，具有较高的灵敏度和准确性。现代超声波探伤仪采用数字信号处理和成像技术，能够直观地显示出钢轨内部的缺陷情况，提供更准确的判断依据。
4. 钢轨探伤技术
钢轨轨头裂纹分析
道岔钢轨轨头裂纹缺陷分析
+
送样单位：
一、来样情况
材质为YH20的道岔钢钢轨使用一段时间后，在轨头踏面两侧距边缘约5毫米处，分布着两条纵向线状裂缝（图1、2）。
图1、道岔钢轨轨头裂纹整体形貌
图2、道岔钢轨轨头局部裂纹形貌 二、缺陷分析
在裂纹处取横向金相试样，经磨制、抛光、显微镜下观察后发现：裂纹开口较大，其中尾段分叉，尾部尖细并向基体内部延伸；深度约为0.64毫米（图3、4）。缺陷处无大型非金属夹杂物、无高温氧化现象；基体的非金属夹杂物级别为A:0,0.5；B:0，0；C:0，0；D:0.5,1.0，钢质纯净度好。
图3、 裂纹整体形貌（12.5×） 图4、 裂纹中尾段形貌（50×）
经4%的硝酸酒精水溶液腐蚀后，显示裂纹旁侧的金相组织为回火屈氏体+面积百分比约3%的回火贝氏体；基体金相组织为回火屈氏体+部分回火贝氏体，其中距表面约5毫米处金相组织中回火贝氏体的面积百分比约为18%。随着与表面距离的增加，基体金相组织中回火贝氏体的面积百分比也相应增加。
裂纹旁侧与基体之间无明显的成分偏析。裂纹旁侧与基体金相组织中回火贝氏体含量的差别缘于其热处理淬火冷速的不同。在裂纹旁侧未发现明显脱碳现象（图5-8）。
图5、 裂纹周围的金相组织（100×） 图6、 裂纹旁侧的金相组织（500×）
回火贝氏体
图7、基体金相组织（100×） 图8、基体金相组织（500×）
经饱和苦味酸水溶液腐蚀后，显示该试样的原奥氏体晶粒度为7.0-7.5级（图9）。
钢轨生产表面缺陷分析与改进
钢轨生产表面缺陷分析与改进
钢轨是铁路运输系统的重要组成部分，它承载着列车的重量，并且需要在长期使用中保持良好的运行状态。由于制造工艺、材料质量等原因，钢轨表面可能会出现一些缺陷，这些缺陷可能对列车运行产生不良影响，甚至会对行车安全造成一定的隐患。对钢轨表面缺陷进行分析并采取相应的改进措施具有重要意义。
一、钢轨表面缺陷种类及原因分析
1. 表面裂纹
表面裂纹是钢轨表面常见的一种缺陷，它可能由于材料内部的应力集中、冷却速度不均匀等原因造成。在使用过程中，轨道上车辆的重压和挤压也会加剧表面裂纹的扩大和延伸。这种缺陷一旦形成，很容易导致钢轨的断裂，严重影响行车安全。
2. 锈蚀
由于天气、环境等因素的影响，钢轨表面容易发生锈蚀。锈蚀不仅会降低钢轨的表面硬度，还会使得钢轨表面粗糙，影响列车的正常行驶。
3. 凹坑
在使用过程中，钢轨表面可能会出现一些凹坑，这些凹坑可能由碰撞、磨损等因素造成。凹坑的存在会增加列车的颠簸程度，对车轮和车体的磨损也会加剧。
二、钢轨表面缺陷改进技术
1. 制定严格的制造标准
钢轨厂家应该根据国家标准和行业规范，制定严格的生产工艺和质量控制标准，确保钢轨的各项性能符合要求。
2. 采用先进的生产工艺
现代制造技术可以通过精密的轧制设备和工艺流程，减少钢轨表面缺陷的产生。通过对轧制温度、冷却速度等参数进行精确控制，可以有效减少钢轨表面的裂纹和变形。
3. 加强质量检测
在生产过程中，对钢轨进行全程跟踪检测，及时发现表面缺陷，并做好记录和分析。这样可以及时调整生产工艺，保证产品质量。
4. 技术改进 不断研发新的钢轨材料和生产工艺，提高材料的抗磨损性能和耐腐蚀能力，减少表面缺陷的产生。
三、改进对策与建议
1. 完善钢轨生产工艺
高速铁路钢轨的检测与监测技术研究
高速铁路钢轨的检测与监测技术研究
随着高速铁路的发展，钢轨作为铁路系统的核心组成部分，其安全和可靠性对高速列车的运行至关重要。因此，高速铁路钢轨的检测与监测技术的研究变得尤为重要。本文将就高速铁路钢轨的检测与监测技术进行探讨。
首先，高速铁路钢轨的检测需求分析非常关键。高速铁路的运行速度较快，对钢轨的质量和安全性要求很高。因此，在钢轨的设计、制造和安装过程中，需要进行全面的检测和监测，以确保钢轨的完整、安全和可靠。同时，在高速铁路的运行过程中，定期的检测和监测也是必要的，以及时发现和修复钢轨中的缺陷和损伤，确保列车的运行安全。
其次，高速铁路钢轨的检测技术包括非接触式和接触式两大类。非接触式技术主要是利用红外热像仪、激光光斑测距仪、超声波探伤仪等设备进行无接触式检测。这些设备能够快速扫描整个钢轨，并利用图像处理和数据分析技术来判断钢轨是否存在缺陷和损伤。而接触式技术主要是利用钢轨检测车、钢轨探伤车等设备进行接触式检测。这些设备通过直接接触钢轨进行检测，能够更准确地确定钢轨的缺陷和损伤情况，并决定相应的维修措施。
再次，高速铁路钢轨的监测技术主要是通过建立钢轨监测系统来实现。这个系统包括传感器、数据采集装置、数据传输装置和数据处理与分析装置等。传感器主要用于感知钢轨的状态和特征，如应力、温度和变形等。数据采集装置用于将传感器采集到的数据进行采集和存储。数据传输装置用于将采集到的数据传输到数据处理与分析装置，以便进行数据的处理和分析。而数据处理和分析装置则对采集到的数据进行分析和预警，及时发现和解决钢轨的异常情况。
最后，高速铁路钢轨的检测与监测技术研究的困难与挑战不可忽视。首先，钢轨的长度较长，检测区域较大，使得检测过程具有一定的复杂性。其次，钢轨的工作环境复杂，温度和湿度变化大，会对传感器和设备的性能产生一定的影响。此外，高速铁路的运营时间有限，对钢轨的检测和监测时间要求高，因此需要快速和准确的检测技术来满足实际需求。
