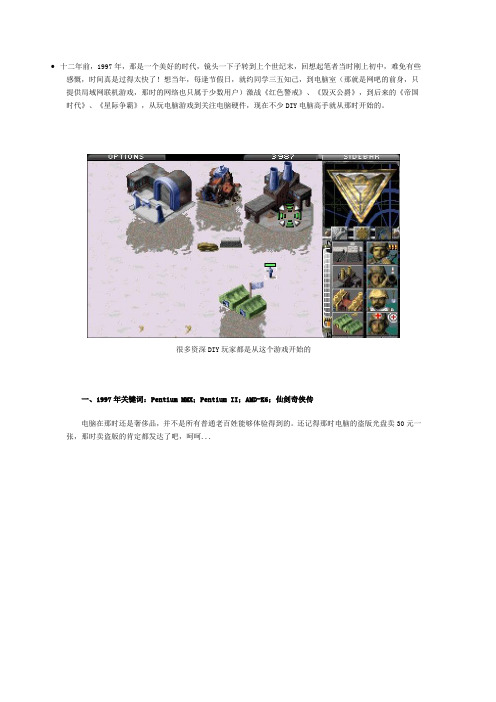

十二年前,1997年,那是一个美好的时代,镜头一下子转到上个世纪末,回想起笔者当时刚上初中,难免有些感慨,时间真是过得太快了!想当年,每逢节假日,就约同学三五知己,到电脑室(那就是网吧的前身,只提供局域网联机游戏,那时的网络也只属于少数用户)激战《红色警戒》、《毁灭公爵》,到后来的《帝国时代》、《星际争霸》,从玩电脑游戏到关注电脑硬件,现在不少DIY电脑高手就从那时开始的。

很多资深DIY玩家都是从这个游戏开始的一、1997年关键词:Pentium MMX;Pentium II;AMD-K6;仙剑奇侠传电脑在那时还是奢侈品,并不是所有普通老百姓能够体验得到的。

还记得那时电脑的盗版光盘卖30元一张,那时卖盗版的肯定都发达了吧,呵呵...Pentium MMX CPU,宣布多媒体电脑时代的来临CPU方面,那时CPU是百家争鸣,有Intel的Pentium,AMD的K6,Cyrix 6x86,还有新力军Winchip C6。

其中性能最强的当数Intel的Pentium MMX,MMX多媒体扩展指令集技术的诞生使得当时CPU处理多媒体信息的能力大幅提升,幅度达到60%以上。

MMX技术开创了CPU开发的新纪元,之后的SSE等多媒体指令仍可看到其身影。

但整机的价格却让普通人无法接受,万元级别的配置也只能算中档多媒体机。

卡带式封装的CPU,新一代的DIY玩家都没见过实物吧1997年英特尔发布了Pentium II处理器。

集合自家Pentium MMX和Pentium PRO的特点,并首次引入了S.E.C封装(Single Edge Contact)技术,将高速缓存与处理器整合在一块PCB板上。

Pentium II的多媒体能力,也达到了当时的最高水平。

很流行的广告语:给你一颗奔腾的芯。

当时除了《红色警戒》外,国内最流行的游戏当数《仙剑奇侠传》了,长期占据《大众软件》月游戏排行榜的前3甲,而其经典程度就不用多说了,不夸张的说,新旧仙剑一代加上来,通关超过30次......相信当时不少玩家幻想自己拥有一台Pentium II,奋战《仙剑奇侠传》的情景吧...二、1998 关键词分享:Celeron 300A;AMD K6-2;VOODOO经典超频王——Celeron 300ACeleron这一新品牌是Intel针对主流市场而推出的,但刚发布的Celeron完全没有二级缓存,性能极差,消费者并不买帐,因此很快英特尔就调整战略:将Celeron处理器的二级缓存设定为128KB,这样既有合理的效能,又有相对低廉的售价;其中的Celeron 300A让许多当时的DIY爱好者感受到了超频的魅力,66Mhz的外频可以轻松上到100Mhz,频率稳超450Mhz相当轻松,此时性能已经赶超顶级的Pentium II 400MHz了。

主板芯片组型号

主板芯片组型号
主板芯片组型号简单理解是指电脑主板上的芯片组型号,它是连接中央处理器(CPU)、内存和其他外部设备的主要芯片。

下面将介绍几种常见的主板芯片组型号。

1. Intel P35芯片组:Intel P35芯片组是Intel于2007年推出的一种主板芯片组。

它支持Intel Core 2 Duo和Quad处理器,具有较高的性能和稳定性,适用于一般办公和娱乐用途。

2. Intel Z370芯片组:Intel Z370芯片组是Intel于2017年推出的一种主板芯片组。

它支持Intel第8代Core处理器,具有更快的数据传输速度和更多的扩展接口,适用于高性能游戏和多媒体应用。

3. AMD X570芯片组:AMD X570芯片组是AMD于2019年推出的一种主板芯片组。

它支持AMD Ryzen第3代处理器,具有PCIe
4.0技术和更高的存储带宽,适用于要求高性能和多任务处理的用户。

4. Intel B460芯片组:Intel B460芯片组是Intel于2020年推出的一种主板芯片组。

它支持Intel第10代Core处理器,适用于日常办公和基本娱乐需求。

5. AMD B450芯片组:AMD B450芯片组是AMD于2018年推出的一种主板芯片组。

它支持AMD Ryzen处理器,具有良好的性价比和扩展性,适用于中端游戏和多媒体应用。

这些只是主板芯片组中的几种常见型号,每种型号具有不同的特点和应用场景。

在选择主板时,需要根据自己的需求和预算来选择适合的芯片组型号。

同时,还需要考虑与其他硬件设备的兼容性和扩展性,以确保系统的稳定性和性能。

1995年至2005年:111个CPU的诞生

(2009-02-12 23:09:00)小 CPU作为电脑中最核心的部分,一直是我们关心的重点。

在1995年至2005年的11年间,无论是在CPU组成部分中的晶体管数量上,还是从CPU的主频或缓存上,或者接口类型上,所有的基准都发生了翻天覆地的变化。

CPU技术就像是被赋予了魔力一样,吸引着我们的目光。

同时正因为它的不断更新,激发我们进行了一系列重要的比较测试,用真实的测试数据去表现CPU所有的内涵。

也许很多读者仍然记得奔腾100MHz和16MB存储器的诞生,它们代表着当时的“最高水平”,是人们可望而不可及的终级配置。

在1994年,这样一台计算机售价高达近3000美元。

而反观现在,我们在电脑上投资已经远远小于当时的水准,但是我们获得的性能却是当时数十倍的提升。

时代的变化的确是惊人的! 在过去的11年间中,CPU的时钟频率从1995年的100 MHz到今天的3800 MHz(基于Intel处理器)提高了近40倍,而缓存的数据带宽也从1997年的AMD K6-III/450的110 MB/s提高到了今天Athlon64的6000MB/s。

同时处理器中晶体管的数量也在成倍的增加。

1994年的Pentium 100由330万个晶体管组成,而今天的最好的Pentium 4顶级版则是由1亿7千8百万个晶体管组成,换句话说就是11年前按放一个晶体管的地方,现在已经可以置入50个晶体管了。

随着 CPU集成的晶体管数量的巨增,相应的CPU消耗的电能也大大增加,一块最新的Intel Pentium 570 (3.8 GHz)运行时所需要的最小功耗是一块全速运行的Intel Pentium 100 CPU的9倍,而在这期间,集成的晶体管的体积也缩小了6倍,因此我们也就可以明白为什么现在的CPU在运行时需要安装庞大的散热装置了。

现在,一台使用了所有高功耗配件的电脑至少需要400W的电源才能稳定的工作,并且看上去今后这种需求还要增加。

一文看尽英特尔处理器的历史

一文看尽英特尔处理器的历史时间串起经历经历打造历史英特尔桌面CPU19711971年,英特尔发布全球首颗微处理器4004,其时钟频率仅为108KHz,共集成了2300只晶体管。

19781978年,英特尔推出了首枚代号8086的16位微处理器,这也是指令集真正意义上的开端。

19821982年,英特尔发布第一款带有MMU内存管理单元模块的处理器80286,同频率性能比8086处理器高3倍,可支持16MB内存。

19851985年,英特尔推出80386处理器,它也是80x86系列中的第一款32位微处理器,可寻址内存高达4GB,并增加了虚拟86技术。

19941994年,英特尔推出了第一款能同时执行两条指令的第五代x86微处理器奔腾(Pentium),其L2缓存集成于主板上,运行频率等同FSB频率。

19951995年,首款采用P6架构且支持超过4GB内存的处理器奔腾Pro问世,可利用36位物理地址扩展(PAE)技术最大支持64GB内存,并首次在CPU内部集成L2缓存。

19971997年5月,英特尔发布奔腾Ⅱ233MHz、266MHz、300MHz 共3款处理器,采用350nm工艺技术,核心晶体管数提升到750万个。

19981998年,英特尔为了应对AMD的低价策略发布赛扬(Celeron)处理器,其核心架构和奔腾Ⅱ相同,但缓存有所缩减。

19991 9 9 9 年2 月,英特尔发布Coppermine核心的奔腾Ⅲ450MHz、500MHz处理器,采用250nm工艺技术,核心晶体管数为950万个。

20002000年,英特尔推出奔腾4处理器,集成了4 200万个晶体管并且开始采用180nm制造工艺,初始频率就达到了1.5GHz。

20052005年4月,英特尔第一款双核平台问世,包括955X高速芯片组、主频3.2GHz的奔腾840EE至尊版处理器,一个多核心的新时代来临。

20062006年7月,英特尔推出酷睿2(Core 2 Duo)处理器,为了提高双核心的内部数据交换效率采用共享式二级缓存设计,两个核心共享4MB二级缓存。

主板芯片排行

主板芯片排行主板芯片(Chipset)是指用于主板的一个或多个芯片,它连接着主板上的各种硬件设备,如处理器、内存、显卡、存储设备等。

主板上的芯片组不仅影响着主板的性能和稳定性,还决定着主板的扩展能力和兼容性。

下面是一份主板芯片排行榜,根据其性能、功能和市场反馈进行排序。

1. Intel Z390芯片组Intel Z390是Intel出品的高性能主板芯片组,支持Socket 1151的第8代和第9代Intel Core处理器。

该芯片组提供了全面的性能和功能,包括超频支持、PCIe 3.0总线、USB 3.1 Gen 2、最多6个SATA 3.0接口和最多10个USB 3.0接口等。

同时,它还支持Intel Optane内存技术和多显卡配置,适合高性能桌面和游戏玩家。

2. AMD X570芯片组AMD X570是AMD针对Ryzen处理器发布的最新一代主板芯片组,支持socket AM4接口的第3代Ryzen处理器。

这个芯片组采用了PCIe 4.0总线,提供了更高的带宽和更快的数据传输速率。

此外,它还支持USB 3.1 Gen 2和SATA 3.0接口,具备出色的扩展性和兼容性。

3. Intel B460芯片组Intel B460是Intel推出的主流级别主板芯片组,支持Socket 1200的第10代Intel Core处理器。

这个芯片组具有良好的性能和稳定性,并提供了PCIe 3.0总线、USB 3.1 Gen 1和最多6个SATA 3.0接口等功能。

此外,它还支持Intel Optane内存技术和多显卡配置,适合用户需求较为一般的使用者。

4. AMD B550芯片组AMD B550是AMD发布的中端主板芯片组,支持socket AM4接口的Ryzen处理器。

这个芯片组采用了PCIe 4.0总线,提供了较高的速度和性能。

它还支持USB 3.1 Gen 2和SATA 3.0接口,具备不错的扩展能力和兼容性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

十年,在飞速发展的IT业可以说是一段很长的时间。

细数过去十年,我们用的CPU从P3,K6到现在的Core 2和K10,内存从SDR到DDR2甚至DDR3,显卡的接口从AGP到PCI-E。

那么,支撑所有这些配件的芯片组呢?这十年间发生过怎样的变化?又有多少经典的芯片组至今难以忘记?十年,在飞速发展的IT业可以说是一段很长的时间。

细数过去十年,我们用的CPU从P3,K6到现在的Core 2和K10,内存从SDR到DDR2甚至DDR3,显卡的接口从AGP到PCI-E。

那么,支撑所有这些配件的芯片组呢?这十年间发生过怎样的变化?又有多少经典的芯片组至今难以忘记?回忆芯片组,先来回忆一下生产芯片组的公司。

十年前,Intel,VIA,SIS,ALI是当时的四大芯片组厂商,而如今,四去其三,依然存活在主流DIY市场的就只剩Intel,AMD和NVIDIA都是后起之秀。

● 昔日六大芯片组“金刚”Intel:一直都只生产自己平台的芯片组,虽然在过去十年曾经有过危机,但依然是重大技术革新的领导者。

VIA:两个平台的芯片组都有生产,在P3时代依靠对某些新技术的支持曾经占据了不少Intel 平台的份额,在AMD平台上更是没什么竞争对手。

随着P4的推出和NVIDIA加入芯片组开发而逐渐退出主流市场。

SIS:曾经最早推出了整合芯片组,专注于OEM市场Intel平台产品的开发,逐渐退出DIY市场。

ALI:推出过有一些特色的产品,但还是没有能在主流市场上立足。

NVIDIA:半路出家,曾经是AMD平台的霸主,在AMD收购ATI后表现不佳。

AMD:收购ATI后推出了很成功的整合芯片组690G,继而推出了一代经典780G。

十年,这些厂商推出了一代又一代芯片组产品,有的性能领先却因价格太高被市场抛弃,有的性能平庸却造就销量神话,有的创造老兵传奇,生存周期长达两年,有的却超级短命,推出不久就注定失败。

也许很多年轻朋友对上面某些品牌没什么了解甚至没听说过,因为在这十年间,激烈的竞争让VIA等厂商退出了主流市场。

但无论是依然坚持还是曾经辉煌的,这些厂商在这十年间推出了很多经典的产品。

让用户体验到技术更新给我们带来的性能升级和更好的操作体验。

就让我们看看这10年间都有哪些经典的芯片组。

1999-2000年,这段时间Intel推出的新芯片组是比较失意的,810和820虽然采用了很多技术更新,但存在一些缺陷,加上价格不为用户接受,两款产品兵败滑铁卢。

不过这两款芯片组的失败却成就了一代经典,440BX芯片组。

芯片组:440BX推出时间:1997年经典指数:★★★★★同期其它芯片组:Intel 810/820,SIS 620,VIA Apollo Pro 133A440BX芯片组由北桥82443BX和南桥82371EB(或82371AB)组成,支持双CPU、100MHz 外频、1024MB内存,并支持ECC内存校验,支持UDMA33和AGP 2X。

后期主板厂商将其超频支持133MHz外频,添加第三方芯片以支持UDMA66甚至UDMA100接口。

其生命从PII延续到Katmai、Coppermine核心的PIII。

和VIA的Apollo Pro 133A支持AGP 4X和ATA66接口相比,440BX其实没有优势,在竞争如此激烈、技术更新一日千里的IT界特别是芯片组领域能够存活这么长时间可以说是一个奇迹。

究其原因,440BX的后继者不被认可,只能在市场上孤军奋战,但由于得到了诸如技嘉等一线主板大厂的支持,加上440BX芯片组本身优秀的设计使其能够稳定地超频运行。

于是主板厂商为其加入了第三方控制芯片以支持更新的ATA接口,超频使其支持133MHz总线,对PCI总线四分频保证了PCI设备的稳定性。

可以说440BX的成功是Intel和主板厂商联手打造的。

2001年,搭配P4的845芯片组成了Intel芯片组的主流,但最初的P4性能不佳,加上845芯片组一开始没有提供对DDR内存的支持,这一年Intel平台比较平淡。

和Intel平台的死气沉沉不同,这一年AMD平台上有着很多值得一提的产品,最大的事件就是NVIDIA加入主板芯片组行业,那时NV刚刚收购了重要竞争对手3DFX,在显示芯片界暂时稳固了自己的霸主地位,于是带着一款重量级产品进军主板芯片组市场。

虽然SIS早在98年就推出过集成显示核心的产品,但集成的核心和主流性能差距太大。

而到了2001年,用户对3D性能有更进一步的要求,市面上却没有能够满足自己需求的集成芯片组。

NV正是看到了这个契机,利用自己在显示芯片上的优势,推出了nForce整合芯片组。

芯片组:nForce推出时间:2001年经典指数:★★★☆同期其它芯片组:AMD 760,KT266,I815nForce芯片组集成了GeForce2 MX显示核心,拥有T&L引擎,填充速率可达3.5亿像素/秒,其性能和之前的整合显示核心相比提高很多,至少让整合平台拥有了中低端独立平台的显示性能。

并且还提供了对独立AGP显卡的支持,能够支持DDR和SDR两种内存,并且有些版本首次引入了双通道DDR内存的支持。

从性能上说,NV的第一款芯片组做得很不错,之前VIA硬盘性能等方面表现一般,NV给AMD带来了一个更优秀的平台。

但是,nForce偏高的售价阻碍了它的发展。

NV的这款处女作在市场上并没有获得技术上相应的成功,不过随着nForce后继者的陆续推出,NV终于取代VIA成为了AMD平台上的霸主。

2002年,Intel还是没有拿出多重量级的产品,只是845G和845E终于提供了对DDR333内存的支持。

但在2003年,随着新Northwood核心的P4登场,为了更好地支持这个高性能的处理器,Intel终于又推出了一款经典产品,865芯片组。

芯片组:865推出时间:2003年经典指数:★★★☆同期其它芯片组:nForce2/3,KT400,845865提供了对双通道DDR400内存,SATA硬盘接口等高性能设备的支持,其先进的整体设计使其成为搭配新核心P4最优秀的平台,毕竟只有Intel自己才最了解自己的产品。

不管是谁成就了谁,865+Northwood P4成了当时Intel平台的主流。

2004年,Intel又推出了一款重量级产品,说它是重量级,因为这款产品一次性采用了很多技术更新,在经过了几年的技术积累之后,各周边设备的性能都有了很大的提高,作为连接这些设备的芯片组全面更新也是很正常的了。

这款915芯片组同时更新了CPU、内存和显卡接口。

用户想要升级就需要全面更换配件,虽然投资较大但带来的是更大的性能提升。

芯片组:915推出时间:2004年经典指数:★★★★☆同期其它芯片组:925,nForce4,KT880/890,ATI Xpress 200915芯片组提供了LGA775处理器接口,支持DDR2内存,将显卡标准从AGP升级到PCI-E x16。

如此大规模的更新在之前是比较少见的。

除此之外,英特尔也为新平台引入了众多的新特色功能,如支持PCI Express、HD Audio音频规范,功能更齐全、强大的SATA控制器:支持四个SATA端口、命令排序(简称NCQ)功能及支持ATAPI设备,并引入了全新的南、北桥总线连接技术—传输速率更高的Direction Media Interface(简称DMI)来取代目前的Intel Hub Arthitecture。

而集成显示核心的915G是首款支持DX9的显示核心。

915的推出标志Intel抛弃Socket 478平台,开始全面转入我们至今还在使用的LGA775平台。

同样是在2004,AMD平台上也有一款经典产品。

经过了两三年的竞争,NV已经超越了VIA,在用户心中已经是AMD平台芯片组的首选。

但NV并没有放松,而是借着新芯片组的发布,又给我们带来了实用的新技术。

芯片组:nForce4推出时间:2004年经典指数:★★★★☆同期其它芯片组:915/925,KT880/890,ATI Xpress 200nForce4芯片组引入了SLI技术和SATA Ⅱ接口,虽然SLI在很早以前VOODOO 2就曾经有过这项技术,但不够普及,NV将这项技术重新推出,正好满足了个别用户对3D性能的高要求。

nForce4可以说是当时AMD平台中最强大的PCI Express芯片组产品,NV RAID、SATA II、网络防火墙和SLI等功能是nForce4的最大卖点,而四款不同规格产品对市场的细分也使得nForce4能更快的被消费者所接受。

2005年,Intel推出的945芯片组只是对915的简单改进,但945系列中廉价的945GC芯片组却成了又一代热销王,听上去可能有点不可思议,但事实证明大部分用户对平台的要求并没有那么高,一款足以满足需要的主板搭配对性能影响更明显的其它配件对很多用户来说是最具性价比的配置。

芯片组:945推出时间:2005年经典指数:★★★☆同期其它芯片组:NVIDIA C51,PT880,915945芯片组支持1066/800/533MHz FSB、双通道DDR2-667/533/400内存(Unbuffered DIMM),最大寻址容量4GB。

需要注意的是,945已经完全舍弃掉DDR内存的支持,只能搭配DDR2内存使用,而且也将DDR2 667推向了标准。

显示总线的部分依然提供PCI-E x16外接插槽,整合版本的954G采用GMA950图形引擎,也提供比915G芯片组更好的图形性能。

与945相搭配的也是ICH7系列南桥,可以支持SATAII规范,接口速率从1.5Gb/s 提升到了3Gb/s,ICH7R 版本更是提供了对RAID 0/1/5/10的支持。

而且通过板载Intel特定型号的网络控制芯片,ICH7(R)还能提供iAMT网络管理功能。

除此之外ICH7R还将对PCI-E x1的接口数量增加到了6个,其中4个可以捆绑成PCI-E x4使用,另外两个则只能作为PCI-E x1使用。

虽然我们现在早已经用上了更新的芯片组,但随着ATOM处理器的推出和热卖,945GC又火了一次。

尽管性能一般,但凭借Intel“官方”身份和低价,依然能在各种ITX主板上看到945GC的身影。

这种低端整合芯片组的成功不仅仅限于Intel平台,当年在AMD平台上最成功的也是NV的C51整合芯片组,整合的6100/6150显示核心能够在低分辨率下应对当时主流的游戏。

2006年,Intel推出了采用全新架构的处理器,Core。

由于更新了架构,即使频率较低也能获得更好的性能,一时间用户非“扣肉”不吃,不过Intel 965系列主板高昂的价格确实让很多人难以接受。

这一次平静了多年的VIA推出了平民级别的PT890/P4M890+VT8237R Plus芯片组,打出“965的性能,945的价格”这样的标语,而在实际销售中更是比945价格还低,这让更多的用户体验到了“扣肉”的强劲性能。
