集成稳压器
三端集成稳压器管脚排列
三端集成稳压器管脚排列
三端稳压器（78、79系列）管脚序号判断技巧
在78**、79**系列三端稳压器中最常应用的是TO-220和TO-202两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。
这样标注便于记忆。
引脚①为最高电位，③脚为最低电位，②脚居中。
从图中可以看出，不论正压还是负压，②脚均为输出端。
对于78**正压系列，输入是最高电位，自然是①脚，地端为最低电位，即③脚，如附图所示。
对与79**负压系列，输入为最低电位，自然是③脚，而地端为最高电位，即①脚，如附图所示。
此外，还应注意，散热片总是和最低电位的第③脚相连。
这样在78**系列中，散热片和地相连接，而在79**系列中，散热片却和输入端相连接。
LM317三端可调正稳压器集成电路中文资料
LM317三端可调正稳压器集成电路中文资料LM117/LM317简介LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。
我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器。
LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
LM117负电压输出LM317正电压输出LM317特性简介可调整输出电压低到1.2V。
保证1.5A输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM117/LM317 1.25V 至37V 连续可调图1 LM317典型应用电路图2 LM317外形引脚图片典型的 TO-3封装 TO-220封装 ISOWATT220封装 D2PA K 封装LM117 LM117KLM217 LM217K LM217TLM217D2T LM317 LM317K LM317TLM317P LM317D2T LM317电气参数： 符号参数测试条件LM117/LM217LM317 单位--- - 最小 典型最大 最小 典型 最大 -△V o线路调整Vi-V o=3 to40V Tj=25℃ -0.01 0.02 - 0.01 0.04 %/V-0.02 0.05 - 0.02 0.07 %/V △V o负载调节V o ≤ 5V Io =10mA to IMAX Tj=25℃-5 15 - 5 25 mV -20 20 20 70 mV V o ≥ 5V Io=10mA toIMAXTj=25℃ - 0.1 0.3 - 0.1 0.5 % - - 0.3 1-0.3 1.5 % IADJ调整引脚电流- 50 100 - 50 100 mA △IADJ 调整引脚电流 Vi-V o=2.5 to40V Io=10mA toIMAX- --0.25-0.25mA VREF参考电压（在引脚3和引脚1 ）Vi-V o =2.5 to 40V Io =10mA to IMAX PD≤PMAX - 1.2 1.25 1.3 1.2 1.25 1.3 V△V o / V o输出电压温度稳定性- - - 1 -- 1 -% Io(min) 最小负载电流 Vi-V o=40V-3.553.510mA Io(max) 最大负载电流 Vi-V o≤15vPD<PMAX- 1.5 2.2 - 1.5 2.2 -AVi-V o =40vPD<PMAX Tj =25℃- 0.4 - - 0.4 - AeN输出噪声电压B=10Hz to10KHz Tj=25℃- 0.003 - - 0.003 - % SVR电源电压抑制Tj=25℃ f=120HzCADJ =0 66 65 -80 - dB CADJ=10uF80-6680-dBLM317如何应用计算图3决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高,电流经R1, R2流入接地点. LM317的控制端消耗非常少的电流,可忽略不计.所以, 控制端的电位是I x R2,又因为LM317 控制端, 输出端接脚间的电位差为1.25 V,所以O ut(输出）的电压是:接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1.25/R1。
三端集成稳压电路介绍
例7.4.1
p.210
设计步骤：
1、选集成稳压器； 2、电源变压器的选择； 3、整流二极管和滤波电容的选择； 4、集成稳压器的功耗估算。
7.4.3 三端可调式集成稳压器
一、分类：
正电压输出 LM317 等 负电压输出 LM337 等
二、引脚排列： p.212
7.4.4 三端可调式集成稳压器基本应用电路： p.213
取样 UO
电路
２
启动电路 三端固定式集成稳压器内部电路：过压保护
R18 R4
R8
R9
R13
DZ2
T8
T9
输入端
VCC_调CI整RC管LE
T12
T14 T15
T16
R12
T17
T10
R5 DZ1
T13 T5
T6
R15
R16 T11
R17
R11
输出端
VC过C_流CI保RC护LE
R6
R1
T1 R7 过热
保护
T7
R2 1 C 2
T3
T2
T4
R10 R3 R14
基准电压源
R20
放大比 较环节
R19
取
样
UF
电 路
公共端
电路组成及工作原理：
1. 启动电路
由R 4、D Z1、T 12、T 13、R 5、 R 6、R 7和R 18组成。上电后，R 4、D Z1先 导通，使得T12和T13导通，随后T8和T9也导通，整个电路进入正常工作 状态。这时R 1上压降增加，使T13截止状态，切断了输入回路与基准源之 间的联系。
V2
２． 集成三端稳压电路使用注意事项 ★ 管脚不得接错，公共端不得悬空；

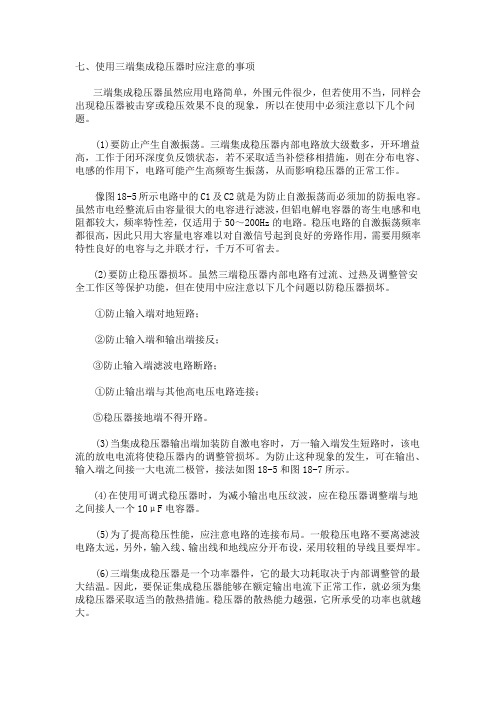

七、使用三端集成稳压器时应注意的事项
七、使用三端集成稳压器时应注意的事项三端集成稳压器虽然应用电路简单，外围元件很少，但若使用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在使用中必须注意以下几个问题。
(1)要防止产生自激振荡。
三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。
像图18-5所示电路中的C1及C2就是为防止自激振荡而必须加的防振电容。
虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50～200Hz的电路。
稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行，千万不可省去。
(2)要防止稳压器损坏。
虽然三端稳压器内部电路有过流、过热及调整管安全工作区等保护功能，但在使用中应注意以下几个问题以防稳压器损坏。
①防止输入端对地短路；②防止输入端和输出端接反；③防止输入端滤波电路断路；①防止输出端与其他高电压电路连接；⑤稳压器接地端不得开路。
(3)当集成稳压器输出端加装防自激电容时，万一输入端发生短路时，该电流的放电电流将使稳压器内的调整管损坏。
为防止这种现象的发生，可在输出、输入端之间接一大电流二极管，接法如图18-5和图18-7所示。
(4)在使用可调式稳压器时，为减小输出电压纹波，应在稳压器调整端与地之间接人一个10μF电容器。
(5)为了提高稳压性能，应注意电路的连接布局。
一般稳压电路不要离滤波电路太远，另外，输入线、输出线和地线应分开布设，采用较粗的导线且要焊牢。
(6)三端集成稳压器是一个功率器件，它的最大功耗取决于内部调整管的最大结温。
因此，要保证集成稳压器能够在额定输出电流下正常工作，就必须为集成稳压器采取适当的散热措施。
稳压器的散热能力越强，它所承受的功率也就越大。
(7)选用三端集成稳压器时，首先要考虑的是输出电压是否要求可以调整。
三端稳压集成电路7812引脚图及参数
7812压电路图三端稳压集成电路使用时要
请问7812的输入输出端连接电容的目的是什么？
1.滤波，虑除交流噪声是输出电流更平稳；
2.提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足。
不连有什么坏处？
与前面说的情况正相反。
还有就是我用220V-12V的变压器输出端连上7812想得到直流12V电源，为什么7812会热得发烫啊？
7812只是稳压电路，前面的整流元件必不可少，7812最大可以提供1.5A电流，而且必须加散热片。
问题补充：像我这样的输入输出需要并多大的电容啊？
这要根据所需电流来选取，一般有2200u足够了，再大浪费，最好在输出端在并连一只220u 电解和一只0.1u电容，这只0.1u小电容对减小电源高频内阻非常有效！。
三端稳压器及其检测
浅谈三端稳压器及其检测【摘要】集成稳压器又叫集成稳压电路，是指输入电压或负荷发生变化时，能使输出电压保持不变的集成电路。
现在国际上的集成稳压器已有数百多个品种，常见的有三端固定式集成稳压器、三端可调式集成稳压器、多端可调式集成稳压器和开关式集成稳压器等。
本文比较全面地介绍三端稳压器的种类、封装形式、检测的方法以及注意事项等，旨在方便检验人员进行检测。
【关键词】集成稳压器；三端集成稳压器；检测集成稳压器又称集成稳压电源，电路形式大多采用串联稳压方式。
集成稳压器自诞生以来为电源的集成化和小型化开辟了新的途径，占领了几乎所有的军用、工业及民用电子设备、仪器仪表、家用产品等的各个领域，可以说没有那个电子产品中找不到集成稳压器的影子。
它与传统的分立元件组成的直流稳压器相比，具有外接元件少、体积小、重量轻、价格低、性能稳定、可靠性高、安装调试使用方便等特点。
本文主要介绍三端稳压器种类、封装形式及其检测问题。
1 三端集成稳压器的定义三端集成稳压器顾名思义就是只有三个管脚的稳压器，即输入端、输出端和公共地端。
三端集成稳压器属于线性稳压器件，其特点是调整管在线性区工作，是依靠调整管的管压降来稳定输出电压的，因此只能用于降压。
2 三端集成稳压器的分类2.1 根据输出电压是否可调分类2.1.1 固定输出的三端集成稳压器是指由生产厂家预先调整，输出为固定值的三端集成稳压器。
例如： 7805 型集成三端稳压器，其输出的固定电压值为+5v；2.1.2 输出可调的三端集成稳压器是指稳压器输出电压可通过少数外接元器件在较大范围内调整输出电压值，即当调整外接元器件值时，可获得所需的输出电压。
例如：cw317 型集成三端稳压器，其输出电压可以在12～37v 的范围内连续可调。
2.2 根据输出电压的正负分类2.2.1 输出正电压系列，即78 ××的集成稳压器。
其电压共分为5～24v 七个挡。
例如： 7805 、7806 、7809 等，其中字头78 表示输出电压为正值，后面数字表示输出电压的稳压值；2.2.2 输出负电压系列，即79 ××的集成稳压器。
