2015年6月中南大学网络教育课程考试《机械原理》复习题及参考答案
理工类专业课复习资料-机械原理复习试题及答案1
机械原理一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。
2.同一构件上各点的速度多边形必于对应点位置组成的多边形。
3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。
4.机械系统的等效力学模型是具有，其上作用有的等效构件。
5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。
6.平面连杆机构中，同一位置的传动角与压力角之和等于。
7.一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于。
8.为减小凸轮机构的压力角，应该凸轮的基圆半径。
9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。
10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。
11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。
12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。
13.三个彼此作平面运动的构件共有个速度瞬心，且位于。
14.铰链四杆机构中传动角为，传动效率最大。
15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。
16.偏心轮机构是通过由铰链四杆机构演化而来的。
17.机械发生自锁时，其机械效率。
18.刚性转子的动平衡的条件是。
19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。
20.具有急回特性的曲杆摇杆机构行程速比系数k 1。
21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。
22.一个齿数为Z，分度圆螺旋角为的斜齿圆柱齿轮，其当量齿数为。
23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。
24.差动轮系是机构自由度等于的周转轮系。
25.平面低副具有个约束，个自由度。
26.两构件组成移动副，则它们的瞬心位置在。
27.机械的效率公式为，当机械发生自锁时其效率为。
28.标准直齿轮经过正变位后模数，齿厚。
29.曲柄摇杆机构出现死点，是以作主动件，此时机构的角等于零。
30.为减小凸轮机构的压力角，可采取的措施有和。
(完整版)机械原理试题(有答案)
自测题1一、选择题（每小题1分，共10分）1. 构件是机械中独立（a ）单元。
A. 制造B. 运动C. 分析2. 在一般情况下，机构具有确定运动的条件是原动件数目等于（c ）。
A. 从动件B. 最终执行构件C. 自由度D. 13. 一般情况下机构的对称部分可能产生（c ）。
A. 复合铰链B. 局部自由度C. 虚约束4. 一般门、窗扇与框之间有两个铰链，这是（ a ）。
A. 复合铰链B. 局部自由度C. 虚约束5. 平面连杆机构是由许多刚性构件用（ c ）联结而成的机构。
A. 转动副B. 高副C. 低副6. 对心曲柄滑块机构的行程速比系数一定（ a ）A. 大于1B. 等于1C. 小于l7. （b）为无穷大引起的冲击为刚性冲击。
A. 速度B. 加速度C. 加速度的导数8. 斜齿轮的标准模数和压力角在（ b ）上。
A. 端面B. 法面C. 轴面9. 圆锥齿轮是用来传递两（c ）轴之间的转动运动的。
A. 平行B. 相交C. 交错10. 用（a ）来调节机器的周期性速度波动。
A. 飞轮B. 调速器C. 轮系二、填空题（每空1分，共33分）1. 在平面机构中具有两个约束的运动副是转动副或移动副，具有一个约束的运动副是高副。
2. 平面四杆机构中的运动副都是转动副的称为铰链四杆机构，其基本型式有、、。
3. 在曲柄摇杆机构中，当连杆与摇杆两次共线位置之一时出现最小传动角。
4. 在曲柄摇杆机构中，当曲柄为主动件，连杆与摇杆构件两次共线时，则机构出现死点位置。
5. 铰链四杆机构具两个曲柄的条件和。
6. 在对心直动平底从动件盘形凸轮机构中，增加基圆半径，其压力角将；当用对心尖端从动件时，增加凸轮基圆半径，其压力角将。
7. 一对模数相等的渐开线标准直齿圆柱齿轮标准安装时，两轮的分度圆相等；齿轮的节圆和分度圆重合，啮合角α′等于压力角α；中心距a等于两轮分度圆半径之和。
8. 斜齿圆柱齿轮的参数为标准值；直齿圆锥齿轮分度圆上的和取为标准值。
机械原理练习题及参考答案
机械原理练习题及参考答案一、单选题（共56题，每题1分，共56分）1.传动比大且准确的传动是（）。
A、蜗轮蜗杆传动B、链传动C、齿轮传动正确答案：A2.从动件作等速运动规律的凸轮机构，一般适用于（）、轻载的场合。
A、高速B、中速C、低速正确答案：C3.在普通平键的三种形式中，（）平键在键槽中不会发生轴向移动，所以应用最广。
A、单圆头B、平头C、圆头正确答案：C4.（）联轴器一般适用于低速，轴的刚度较大、无剧烈冲击的场合。
A、凸缘B、万向C、滑块正确答案：C5.基圆上的压力角等于（）。
A、40︒B、0︒C、20︒正确答案：B6.在轴上支承传动零件的部分称为（）。
A、轴颈B、轴身C、轴头正确答案：C7.采用（）普通平键时，轴上键槽的切制用指状铣刀加工。
A、A型B、B型C、A型和B型正确答案：A8.蜗轮蜗杆传动中，通常把通过蜗杆轴线而与蜗轮轴线（）的平面称为中间平面。
A、平行B、垂直C、重合正确答案：B9.当急回运动行程速比系数（）是，曲柄摇杆机构才有急回运动。
A、K=0B、K=1C、K＞1正确答案：C10.导向平键主要采用（）键连接。
A、较紧B、紧C、较松正确答案：C11.６．V带带轮的轮槽角（）V带的楔角。
A、小于B、大于C、等于正确答案：A12.１０．V带顶面应与带轮外缘表面（）一些。
A、略高B、平齐或略高C、平齐D、略低正确答案：B13.同时具有周向和轴向固定作用，但不宜用于重载和经常装拆场合的固定方法是（）。
A、过盈配合B、销钉连接C、花建连接正确答案：A14.天平采用的是（）机构。
A、平行双曲柄B、双摇杆C、反向双曲柄正确答案：A15.（）具有传动效率高、传动精度高、摩擦损失小、工件寿命长等优点。
A、普通螺旋传动B、差动螺旋传动C、滚珠螺旋传动正确答案：C16.４．普通V带的楔角α为（）。
A、36︒B、38︒C、40︒正确答案：C17.双线螺纹的民间程等于螺距的（）倍。
A、0.5B、2C、1正确答案：B18.从动件作等加速等减速运动规律的位移曲线是（）。
《机械原理》试题及答案
《机械原理》试题及答案试题 13、转动副的自锁条件是驱动力臂≤摩擦圆半径。
一、选择题（每空 2 分，共 10 分）4、斜齿轮传动与直齿轮传动比较的主要优点：啮合性能好，重合度大，结构紧凑。
1、平面机构中，从动件的运动规律取决于D。
A 、从动件的尺寸B 、机构组成情况C 、原动件运动规律D 、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm ，80mm ，100mm ，当以 30mm 5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为 2，则称为差动轮系，若其自由度为 1，则称其为行星轮系。
6、装有行星轮的构件称为行星架（转臂或系杆）。
7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。
三、简答题（15 分）1、什么是构件？的杆为机架时，则该机构为A 机构。
答：构件：机器中每一个独立的运动单元体称为一个构件；从运动角度讲是不可再分的A 、双摇杆B 、双曲柄C 、曲柄摇杆单位体。
2、何谓四杆机构的“死点”？答：当机构运转时，若出现连杆与从动件共线时，此时γ=0，主动件通过连杆作用于从 D 、不能构成四杆机构动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，3、凸轮机构中，当推杆运动规律采用C时，既无柔性冲击也无刚性冲击。
A 、一次多项式运动规律B 、二次多项式运动规律C 、正弦加速运动规律D 、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡”描述正确的是B 。
A 、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B 、动不平衡只有在转子运转的情况下才能表现出来机构的这种传动角为零的位置称为死点。
3、用范成法制造渐开线齿轮时，出现根切的根本原因是什么？避免根切的方法有哪些？答：出现根切现象的原因：刀具的顶线（不计入齿顶比普通齿条高出的一段c*m ）超过了被切齿轮的啮合极限点 N 1，则刀具将把被切齿轮齿根一部分齿廓切去。
2015年6月中南大学网络教育课程考试《CAD／CAM技术及应用》复习资料及参考答案

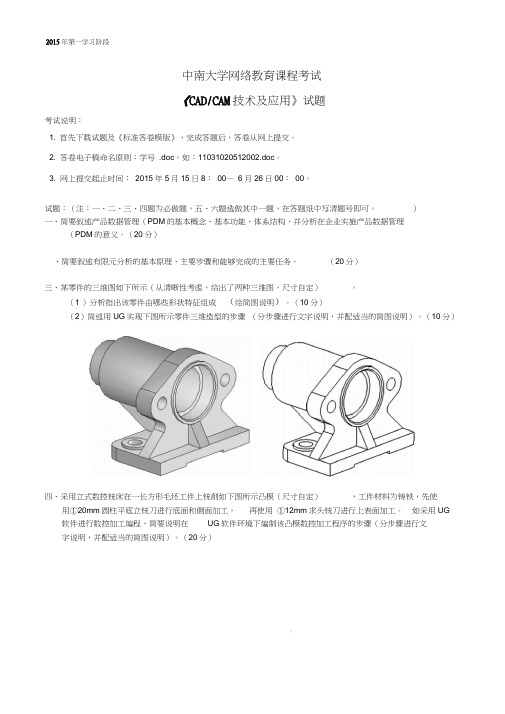

中南大学网络教育课程考试《CAD/CAM技术及应用》试题考试说明：1. 首先下载试题及《标准答卷模版》，完成答题后，答卷从网上提交。
2. 答卷电子稿命名原则：学号.doc。
如：11031020512002.doc。
3. 网上提交起止时间：2015年5月15日8：00—6月26日00：00。
试题：（注：一、二、三、四题为必做题，五、六题选做其中一题，在答题纸中写清题号即可。
）一、简要叙述产品数据管理（PDM的基本概念、基本功能、体系结构，并分析在企业实施产品数据管理（PDM的意义。
（20分）、简要叙述有限元分析的基本原理、主要步骤和能够完成的主要任务。
（20分）三、某零件的三维图如下所示（从清晰性考虑，给出了两种三维图，尺寸自定）。
（1 ）分析指出该零件由哪些形状特征组成（绘简图说明）。
（10分）（2）简述用UG实现下图所示零件三维造型的步骤（分步骤进行文字说明，并配适当的简图说明）。
（10分）四、采用立式数控铳床在一长方形毛坯工件上铳削如下图所示凸模（尺寸自定），工件材料为铸铁，先使用①20mm圆柱平底立铳刀进行底面和侧面加工，再使用①12mm求头铳刀进行上表面加工。
如采用UG 软件进行数控加工编程，简要说明在UG软件环境下编制该凸模数控加工程序的步骤（分步骤进行文字说明，并配适当的简图说明）。
（20分）r五、下图所示机构由如下七个零件组成。
在UG中已完成七个零件的三维建模，如需继续在UG中对其进行装配建模，得到如下图所示的三维装配模型。
试给出建立该机构三维装配模型的主要步骤（分步骤进行文字说明，并配适当的简图说明）。
（20分）crank-ass y.sl dasmspid-er.sklprtbmokeljs Idprt:t>joint_pin2fi§idpct yoko _lomdl n.tidprt六、某线图的五个点如下左图所示，各点坐标如右表所示。
（20分）（1 ）采用最小二乘法进行线性拟合，方程形式为y = ax + b,试绘出求线性方程系数a、b的计算机程序流程图。
机械原理试题+参考答案
机械原理试题+参考答案一、单选题（共40题，每题1分，共40分）1.移动副自锁的条件是合外力作用在（）之内。
:A、摩擦圆B、压力角C、摩擦角D、传动角正确答案：C2.曲柄摇杆机构中，当（）为原动件，摇杆为从动件时，不存在死点。
:A、机架B、曲柄C、摇杆D、连架杆正确答案：B3.从动件空回行程平均速度与工作行程平均速度的比值称为行程速比系数，通常用行程速比系数K衡量急回程度，K值越大，急回程度越大，当K（）时，机构无急回。
:A、等于1B、小于1C、大于1D、等于0正确答案：A4.构件具有的独立运动数目称为构件的（）。
:A、局部自由度B、虚约束C、约束D、自由度正确答案：D5.（）轮常用于传递相交轴间的运动。
:A、蜗轮蜗杆B、斜齿轮C、锥齿轮D、直齿轮正确答案：C6.（）机构常用于自动机械和自动控制装置中。
:A、连杆B、四杆C、齿轮D、凸轮正确答案：D7.（）是输出功与输入功的比值，表明机械系统对能量的有效利用程度。
:A、运动角B、机械效率C、运动效率D、压力角正确答案：B8.轮系的传动比是指轮系中两构件的（）之比。
:A、速度B、平均速度C、角速度D、瞬时速度正确答案：C9.渐开线齿轮在传动过程中，啮合线和啮合角（），所以渐开线齿轮传力性能好。
:A、不确定B、始终不变C、始终变化D、周期性变化正确答案：B10.加大凸轮（）半径，可使机构的压力角减小，机构的效率提高，但同时会使凸轮尺寸增大。
:A、摩擦圆B、基圆C、分度圆D、节圆正确答案：B11.当压力角等于（）时，出现死点位置，可以通过直接加外力、靠惯性、采用多组相同机构错位排列的方法使机构顺利通过死点位A、0°B、360°C、180°D、90°正确答案：D12.一标准齿轮，模数为4，则其齿根高为（）mm。
:A、4B、1C、2D、5正确答案：D13.因为传动比的可分性，渐开线齿轮传动中心距略有变化时，（）齿轮的传动比。
(完整版)机械原理试题及答案.doc
机械原理试题及答案1.在如图所示的齿轮—凸轮轴系中，轴4 称为 ()A.零件B. 机构C. 构件D. 部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为()A. 转动副B. 移动副C. 球面副D. 螺旋副3.渐开线齿轮的齿廓曲线形状取决于()A. 分度圆B. 齿顶圆C. 齿根圆D. 基圆4.机构具有确定相对运动的条件是()A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为()A. 进行静强度计算B. 进行极限转速计算C. 进行疲劳寿命计算D. 进行热平衡计算6.柴油机曲轴中部的轴承应采用()A. 整体式滑动轴承B. 部分式滑动轴承C. 深沟球轴承D. 圆锥滚子轴承7.螺纹联接的自锁条件为()A. 螺纹升角≤当量摩擦角B. 螺纹升角 > 摩擦角C. 螺纹升角≥摩擦角D. 螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为()A. B.C. D.9.铰链四杆机构的死点位置发生在()A. 从动件与连杆共线位置B. 从动件与机架共线位置C. 主动件与连杆共线位置D. 主动件与机架共线位置10. 当轴的转速较低，且只承受较大的径向载荷时，宜选用()A. 深沟球轴承B. 推力球轴承C. 圆柱滚子轴承D. 圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是()A. 对称循环B. 脉动循环C. 恒定不变D. 非对称循环12. 在一般机械传动中，若需要采用带传动时，应优先选用()A. 圆型带传动B. 同步带传动C.V 型带传动D. 平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取()A. 最短杆B. 最短杆的相邻杆C. 最短杆的相对杆D. 任何一杆14. 若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用()A. 螺栓联接B. 双头螺柱联接C. 螺钉联接D. 紧定螺钉联接15. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动()A. 将产生刚性冲击B. 将产生柔性冲击C. 没有冲击D. 既有刚性冲击又有柔性冲击16. 与标准直齿圆柱齿轮的复合齿轮形系数YFS 值有关的参数是()A. 工作齿宽bB. 模数 mC. 齿数 zD. 压力角α17. 齿轮传动中，轮齿齿面的疲劳点蚀经常发生在()A. 齿根部分B. 靠近节线处的齿根部分C. 齿顶部分D. 靠近节线处的齿顶部分18. 普通圆柱蜗杆传动的正确啮合条件是()A.mt1=ma2,αt1=αa2,γ=βB.ma1=mt2,αa1=αt2,γ=βC.mt1=ma2,αt1=αa2,γ=-βD.ma1=ma2,αa1=αt2,γ=-β（注：下标t 表示端面， a 表示轴向， 1 表示蜗杆、 2表示蜗轮）19. 下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是()A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性柱销联轴器20. 带传动的主要失效形式是带的()A. 疲劳拉断和打滑B. 磨损和胶合C. 胶合和打滑D. 磨损和疲劳点蚀二、填空题 (本大题共 10 小题，每小题 1 分，共 10 分 )21. 在机构中采用虚约束的目的是为了改善机构的运动状况和________ 。
机械制造工艺学复习题及参考答案(中南大学)
39.磨削淬火钢时,可能出现的表面金相组织的变化有烧伤，烧伤和淬火烧伤。
40.在运动副中，两相对运动零件表面的刀纹方向均与运动方向相同时，耐磨性。
41.在运动副中，两相对运动零件表面的刀纹方向均与运动方向垂直时，耐磨性。
42.常用的机械表面强化方法有和。
18.在简单夹紧机构中，夹紧机构实现工件定位作用的同时，并将工件夹紧；
夹紧机构动作迅速，操作简便。
19．锥度心轴限制个自由度，小锥度心轴限制个自由度。
20.回转式钻模的结构特点是夹具具有；盖板式钻模的结构特点是没有。
21.常用夹紧机构中的是手动夹紧中应用最广泛的一种夹紧机构。
22.工件以外圆表面定位有两种形式，一种是定位，一种是定位。
13.全年工艺成本中，与年产量同步增长的费用称为，如材料费、通用机床折旧费等。
14.精加工阶段的主要任务是。
15. 为了改善切削性能而进行的热处理工序如、、调质等，应安排在切削加工之前。
16.自位支承在定位过程中限制个自由度。
17.工件装夹中由于基准和基准不重合而产生的加工误差，称为基准不重合误差。
10.传统的流水线、自动线生产多采用的组织形式，可以实现高生产率生产。
11.选择粗基准时一般应遵循、、粗基准一般不得重复使用原则和便于工件装夹原则。
12.如图1所示一批工件，钻4—φ15孔时，若先钻1个孔，然后使工件回转90度钻下一个孔，如此循环操作，直至把4个孔钻完。则该工序中有个工步，个工位。
图1 工件
23.车削具有圆度误差的毛坯时，由于“误差复映”而使工件产生与毛坯同样大小的圆度误差。（ ）
24.假若一批工件加工尺寸的实际分布与正态分布基本相符，则其分布曲线的位置和形状都受加工系统中的常值系统误差的影响。 （ ）
(完整)机械原理试题及答案,推荐文档.docx
机械原理考试试卷题号一二三四五六七八九十总分得分签名一、选择题 : （以下各题中，只有一个答案是正确，请选正确答案。
每题 2 分，共20 分）1．一个转动副引入B个约束，一个移动副引入B个约束 ,而一个高副引入A个约束。
A ． 1B ． 2C． 32．在凸轮机构推杆常用运动规律中，A运动规律有刚性冲击，而 B 运动规律有柔性冲击。
A ．等速B．等加速等减速C．简谐3．设计滚子推杆盘形凸轮廓线时，其最小曲率半径ρC滚子半径 r时 ,凸轮的实际min T 廓线为一平滑曲线。
A ．等于B ．小于C．大于4．为了提高机构的传动性能，要求机构的最大压力角B许用压力角。
A ．等于B ．小于C．大于5．四杆机构已知a=c<b<d，且 b//d，当取 d 为机架时得到B。
A ．双曲柄机构B ．双摇杆机构C．曲柄摇杆机构6．有一斜齿轮和圆锥齿轮其齿数为Z，斜齿轮的螺旋角为，锥齿轮的圆锥角为，则它们的当量齿数Z v为 B。
A. Z vZcos Z v Z,B. Z v Z3Z v Z C．Z v Z3, Z v Z3 cos cos cos cos cos7．正变位齿轮与同样 m、 z、α的标准直齿圆柱齿轮比较，其齿顶圆齿厚将A。
A．增大 B ．减小C．不确定8．经过静平衡的回转件 C 动平衡的，而经过动平衡的回转件A的。
A ．一定是B ．一定不是C．不一定是9．在凸轮机构中，凸轮的基圆半径r b越大，则凸轮机构的压力角就B。
Ａ．越大Ｂ．越小Ｃ．不变110．为了减小飞轮的重量和尺寸，应将飞轮按装在机器的B。
A ．低速轴B．高速轴C．根据具体问题具体确定二、填空题：1.5 分，共 15分）（每题1. 蜗轮蜗杆传动的正确啮合条件是在主平面内蜗杆的轴向模数与压力角分别与蜗轮的端面模数和压力角相等。
2．渐开线齿廓的可分性是传动比只与齿数有关，与中心距无关。
3 机构具有确定运动的条件是自由度大于 0，且等于原动件的个数。
大学机械原理知识考试练习题及答案251
大学机械原理知识考试练习题及答案21.[单选题]在曲柄摇杆机构中，当摇杆为主动件，且( )处于共线位置时，机构处于死点位置。
A)曲柄与机架B)曲柄与连杆C)连杆与摇杆答案:B解析:2.[单选题]（ ）是在不计摩擦的情况下机构所处的有效驱动力为零的特殊位置。
借助惯性或其它方法，机构可以通过死点位置而正常运动。
:A)自由度F小于等于零B)死点C)自锁答案:B解析:3.[单选题]一对渐开线标准直齿圆柱齿轮传动的正确啮合条件是A)两轮齿数相等B)两轮模数相等C)两轮基圆齿距相等答案:C解析:4.[单选题]渐开线上任意一点的法线必( )基圆。
A)交于B)切于C)没关系答案:B解析:5.[单选题]铰链四杆机构中有两个构件长度相等且为最短，其余两构件长度不同，若取一个最短构件作机架，则得到 机构A)曲柄摇杆B)双曲柄C)双摇杆答案:C解析:B)从动件所受的力 F 与受力点速度方向之间所夹的钝角C)从动件所受的力 F 的方向与受力点速度方向之间所夹的锐角答案:C解析:7.[单选题]对于齿数相同的齿轮,模数越大,齿轮的几何尺寸和齿轮的承载能力( ) 。
A)越大B)越小C)不变化答案:A解析:8.[单选题]构件是机械中独立的 单元A)制造B)运动C)分析答案:B解析:9.[单选题]渐开线齿轮传动的轴承磨损后，中心距变大，这时传动比将A)增大B)减小C)不变答案:C解析:10.[单选题]将某个自由度为零的机构方案，修改成能在1个原动件的情况下具有确定的运动，可在原机构的适当位置处 。
A)增加1个构件及1个低副B)增加1个构件及2个低副C)去掉1个构件及1个低副答案:A解析:11.[单选题]两个运动构件间相对瞬心的绝对速度A)均为零B)不相等C)不为零且相等答案:C解析:是几个零件的刚性连接。
:A)构件B)零件C)机构D)机器答案:A解析:13.[单选题]两齿轮分度圆( )的安装称为标准安装,此时分度圆与节圆重合。
: ( )A)重合B)相交C)相切D)相距m答案:C解析:14.[单选题]传动平稳无噪声、传动比大而且准确的传动是（ ）A)带传动B)链传动C)齿轮传动D)蜗杆传动答案:D解析:15.[单选题]金属弹性元件挠性联轴器中的弹性元件都具有（）A)对中B)减磨C)缓冲和减振D)装配很方便答案:C解析:16.[单选题]若一个机构自由度等于2，且有（ ）原动件，则该机构的运动是不确定的。
