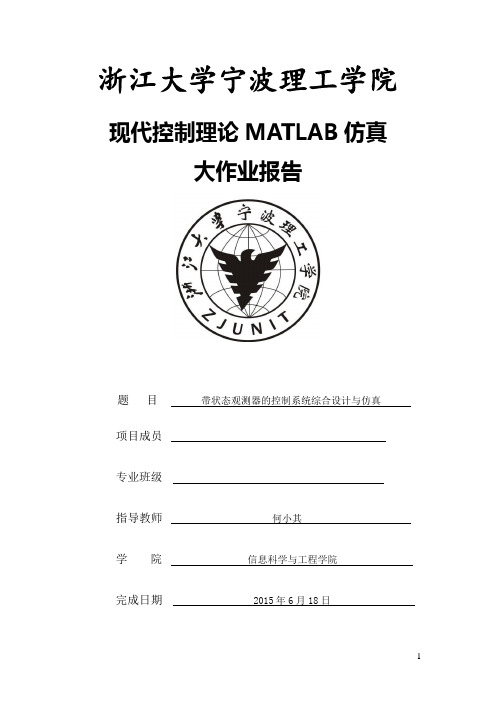

浙江大学宁波理工学院现代控制理论MATLAB仿真大作业报告题目带状态观测器的控制系统综合设计与仿真项目成员专业班级指导教师何小其学院信息科学与工程学院完成日期2015年6月18日目录摘要 (3)1 主要技术参数 (3)1.1 某一DC电机控制系统 (3)1.2 性能指标要求 (3)2 设计思路 (4)3 状态空间描述 (4)3.1 选定的状态变量建立系统的状态空间数学模型 (4)3.2 使用Matlab得到状态空间表达式 (5)4 对原系统仿真并比较性能指标 (6)5 根据性能指标确定系统一组期望极点 (7)6 通过状态反馈法对系统进行极点配置 (8)6.1 引入状态负反馈K (8)6.2 验证状态负反馈系统的稳定性 (10)6.3 使用Matlab程序求矩阵K (11)7 合理增加比例增益，使系统满足稳态指标 (11)7.1 放大系数改变后系统动态性校验 (12)7.2 控制系统阶跃响应指标 (13)8 设计全维观测器 (13)8.1 判断观测器的能观性： (13)8.2 计算观测器的反馈矩阵L (14)8.3 得到观测器的状态方程 (16)8.4 对所得到的状态方程进行仿真验证 (16)8.5 用Matlab求解矩阵L (17)9 在simulink下对经综合后的系统进行仿真分析 (18)10 课程设计心得体会 (21)参考文献： (21)带状态观测器的控制系统综合设计与仿真摘要：状态重构器是根据系统的外部输入和输出变量的实测值，得出状态变量估计值的一类动态系统。
60年代初期，为了对控制系统实现状态反馈或其他需要，D.G.吕恩伯格、R.W.巴斯和J.E.贝特朗等人提出状态观测器的概念和构造方法，通过重构的途径解决了状态的不能直接量测的问题。
状态观测器的出现，不但为状态反馈的技术实现提供了实际可能性，而且在控制工程的许多方面也得到了实际应用，例如复制扰动以实现对扰动的完全补偿等。
关键字：系统，状态空间，matlab，稳定性，反馈，矩阵，增益，指标，仿真1 主要技术参数1.1 某一DC电机控制系统图1 受控系统方框图1.2 性能指标要求1.2.1 动态性能指标超调量%5%σ≤；超调时间5.0≤pt秒；系统频宽10≤bω；1.2.2 稳态性能指标静态位置误差=pe（阶跃信号）；静态速度误差2.0≤v e （数字信号）；2 设计思路 ⑴按图中选定的状态变量建立系统的状态空间数学模型；⑵对原系统在simulink 下进行仿真分析，对所得的性能指标与要求的性能指标进行比较；⑶根据要求的性能指标确定系统综合的一组期望极点；⑷假定系统状态均不可测,通过设计系统的全维状态观测器进行系统状态重构；⑸通过状态反馈法对系统进行极点配置，使系统满足要求的动态性能指标； ⑹合理增加比例增益，使系统满足要求的稳态性能指标；⑺在simulink 下对经综合后的系统进行仿真分析，验证是否达到要求的性能指标的要求。
利用MATLAB设计状态观测器
利用MATLAB 设计状态观测器本节将介绍用MATLAB 设计状态观测器的若干例子。
我们将举例说明全维状态观测器和最小阶状态观测器设计的MATLAB 方法。
------------------------------------------------[例1] 考虑一个调节器系统的设计。
给定线性定常系统为Cxy Bu Ax x =+=& 式中]01[,10,06.2010=⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡=C B A且闭环极点为)2,1(==i s i μ，其中4.28.1,4.28.121j j −−=+−=μμ期望用观测-状态反馈控制，而不是用真实的状态反馈控制。
观测器的期望特征值为821−==μμ试采用MATLAB 确定出相应的状态反馈增益矩阵K 和观测器增益矩阵e K 。
[解]对于题中给定的系统，可利用如下MATLAB Program 1来确定状态反馈增益矩阵K和观测器增益K。
矩阵eMATLAB Program 1% Pole placement and design of observer ------% ***** Design of a control system using pole-placement% technique and state observer. Solve pole-placement% problem *****% ***** Enter matrices A,B,C,and D *****A=[0 1;20.6 0];B=[0;1]C=[1 0];D=[0];% ***** Check the rank of the controllability matrix Q *****Q=[B A*B];Rank(Q)ans=2% ***** Since the rank of the controllability matrix Q is 2, % arbitrary pole placement is possible *****% ***** Enter the desired characteristic polynomial by% defining the following matrix J and computingpoly(J) *****J=[-1.8+2.4*i 0;0 -1.8-2.4*i];Poly(J)ans=1.000 3.6000 9.0000% ***** Enter characteristic polynomial Phi *****Phi=polyvalm(poly(J),A);% ***** State feedback gain matrix K can be given by ***** K=[0 1]*inv(Q)*PhiK=29.6000 3.6000% ***** The following program determines the observer matrix Ke *****% ***** Enter the observability matrix RT and check its rank *****RT=[C’ A’*C’];rank(RT)ans=2% ***** Since the rank of the observability matrix is 2, design of% the observer is possible *****% **** Enter the desired characteristic polynomial by defining % the following matrix J0 and entering statement poly(JO) *****JO=[-8 0;0 -8];Poly(JO)ans=1 16 64% ***** Enter characteristic polynomial Ph ***** Ph=polyvalm(ply(JO),A);% ***** The observer gain matrix Ke is obtained from ***** Ke=Ph*(inv(RT’))*[0;1]Ke=16.000084.60000求出的状态反馈增益矩阵K 为[]6.36.29=K观测器增益矩阵e K 为⎥⎦⎤⎢⎣⎡=6.8416e K 该观测-状态反馈控制系统是4阶的，其特征方程为0=+−+−C K A sI BKA sI e通过将期望的闭环极点和期望的观测器极点代入上式，可得5764.3746.1306.19)8)(4.28.1)(4.28.1(2342++++=+++−+=+−+−s s s s s j s j s C K A sI BK A sI e这个结果很容易通过MATLAB得到，如MATLAB Program 2所示(MATLAB Program 2是K已MATLAB Program1的继续。
实验 6 极点配置与全维状态观测器的设计
实验 6 极点配置与全维状态观测器的设计一、实验目的1. 加深对状态反馈作用的理解。
2. 学习和掌握状态观测器的设计方法。
二、实验原理在MATLAB 中，可以使用acker 和place 函数来进行极点配置，函数的使用方法如下：K = acker(A,B,P) A，B为系统系数矩阵，P为配置极点，K为反馈增益矩阵。
K = place(A,B,P) A，B为系统系数矩阵，P为配置极点，K为反馈增益矩阵。
[K,PREC,MESSAGE] = place(A,B,P) A，B为系统系数矩阵，P为配置极点，K为反馈增益矩阵，PREC 为特征值，MESSAGE 为配置中的出错信息。
三、实验内容1.已知系统（1）判断系统稳定性，说明原因。
（2）若不稳定，进行极点配置，期望极点：-1，-2，-3，求出状态反馈矩阵k。
（3）讨论状态反馈与输出反馈的关系，说明状态反馈为何能进行极点配置？（4）使用状态反馈进行零极点配置的前提条件是什么？1.（1）（2）代码：a=[-2 -1 1;1 0 1;-1 0 1];b=[1,1,1]';p=[-1,-2,-3]';K=acker(a,b,p)K =-1 2 4（3）讨论状态反馈与输出反馈的关系, 说明状态反馈为何能进行极点配置?在经典控制理论中,一般只考虑由系统的输出变量来构成反馈律，即输出反馈。
在现代控制理论的状态空间分析方法中,多考虑采用状态变量来构成反馈律，即状态反馈。
从状态空间模型输出方程可以看出，输出反馈可视为状态反馈的一个特例。
状态反馈可以提供更多的补偿信息，只要状态进行简单的计算再反馈，就可以获得优良的控制性能。
(4)使用状态反馈配置极点的前提是系统的状态是完全可控的。
2.已知系统设计全维状态观测器，使观测器的极点配置在12+j，12-j 。
（1）给出原系统的状态曲线。
（2）给出观测器的状态曲线并加以对比。
（观测器的初始状态可以任意选取）观察实验结果，思考以下问题：（1）说明反馈控制闭环期望极点和观测器极点的选取原则。
