实验一 应变片单臂电桥性能实验一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。
二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。
一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。
此类传感 器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元 件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输 出。
它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等， 在机械加工、计量、建筑测量等行业应用十分广泛。
1、应变片的电阻应变效应所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变 而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。
以圆柱形导体为例： 设其长为：L 、半径为r 、材料的电阻率为ρ时，根据电阻的定义式得2rLA L R ⋅==πρρ（1—1） 当导体因某种原因产生应变时，其长度L 、截面积A 和电阻率ρ的变化为dL 、dA 、d ρ相应的电阻变化为dR 。
对式（1—1）全微分得电阻变化率 dR/R 为：ρρd r dr L dL R dR +-=2 （1—2） 式中：dL/L 为导体的轴向应变量εL ; dr/r 为导体的横向应变量εr 由材料力学得： εL = - μεr (1—3)式中：μ为材料的泊松比，大多数金属材料的泊松比为0.3～0.5 左右；负号表示两者的变 化方向相反。
将式（1—3）代入式（1—2）得：ρρεμd R dR ++=)21( （1—4） 式（1—4）说明电阻应变效应主要取决于它的几何应变（几何效应）和本身特有的导电性能 （压阻效应）。
2、应变灵敏度它是指电阻应变片在单位应变作用下所产生的电阻的相对变化量。
(1)、金属导体的应变灵敏度K ：主要取决于其几何效应；可取l RdRεμ)21(+≈ （1—5） 其灵敏度系数为：K=)21(με+=RdRl 金属导体在受到应变作用时将产生电阻的变化，拉伸时电阻增大，压缩时电阻减小，且与其 轴向应变成正比。
大学物理实验报告-单臂双臂电桥和电阻测温实验(完整解答)
电桥实验试题标准答案[采用电桥测量中值电阻] 一、实验原理答：惠斯登电桥是用于精确测量中值电阻的测量装置。
电桥法测电阻，实质是把被测电阻与标准电阻相比较，以确定其值。
由于电阻的制造可以达到很高的精度，所以电桥法测电阻可以达到很高的精确度。
1．惠斯登电桥的线路原理惠斯登电桥的基本线路如图 1 所示。
它是由四个电阻 R 1 Rx R 1，，R 2 R s R x 联成一个四边形 ACBD ，在对角线 AB 上接上电源E ，在对角线 CD 上接上检流计P 组成。
接入检流计（平衡指示）的对角线称为“桥”，四个电阻称为“桥臂”。
在一般情况下，桥路上检流计中有电流通过，因而检流计的指针有偏转。
若适当调节某一电阻值，例如改变 R s 的大小可使C 、D 两点的电位相等，此时流过检流计P的电流I P =0，称为电桥平衡。
则有 图 1 单臂电桥连线图V C = V D （1） I R 1 = I Rx = I 1（2）I R 2 = I Rs = I 2 （3）由欧姆定律知V AC = I R 1 1 = V AD = I R 2 2 （4）V CB = I R 1 x = V DB = I R 2 s （5）由以上两式可得R 1R x =R s （6）此式即为电桥的平衡条件。
若R 1， ，R 2 R s 已知，R2R x 即可由上式求出。
通常取 、 为标准R 1 R 2 电阻，称为比率臂，将R R 1 / 2 称为桥臂比； 为可调电阻，称为比较臂。
改变 使电桥达R s R s 到平衡，即检流计P 中无电流流过，便可测出被测电阻 之值。
R x2．用交换法减小和消除系统误差分析电桥线路和测量公式可知，用惠斯登电桥测量R x 的误差，除其它因素外，与标准电阻R 1，R 2 的误差有关。
可以采用交换法来消除这一系统误差，方法是：先连接好电桥电路，调节 使R s P 中无电流，可由式（6）求出R x ，然后将 与 交换位置，再调节 使R 1 R 2 R s P 中无电流，记下此时的 ，可得R s ′RR x = 2R s ′ （7）R 1 式（6）和（7）两式相乘得R x 2 = R R s s ′或R 2 R s R h KER m S G PR x = RR s S′（8）这样就消除了由R1，R2本身的误差对R x 引入的测量误差。
大物实验(上)单臂电桥测中值电阻
短路
电计
短路：让指针停下来
可以按左边或右边，按50cm附近
不能左右一起按或一会左一会右！ 不要太用力按，有接通就行！
滑线电桥调节步骤
粗调： 滑线变阻器R调至最大，
与保护电阻R保并联的开关断开。
细调： 将保护电阻R短路（合上开关） 提高电桥灵敏度: 减少滑线变阻器R的阻值。
对调电阻：注意重新从粗调开始。
注意事项
•电阻箱不能直接“0”调到“9”；
•测量结束不要改变实验仪器状态，举手让老师检 查电桥平衡。滑线与箱式各检查一个；如果老师 没空不要拆线，把检流计断开，其他部位维持平 衡时状态。
•实验结束要整理仪器，并带走垃圾。
•实验报告写上日期、批次与序号，按序号顺序排 列。
计算不确定度
电阻箱最高位用到哪一档就按照该档对应级别计算
检流计不偏转：
1.对角线（电源或检流计）没接好；
2.检流计锁钮没有打开；（扳到白点，指针才能 自由摆动）
3.检流计的电计按钮没有接通；
4. D没有碰触到电阻丝。（按下D后一触即放。 即用跃按法观察检流计指针偏转情况。）
检流计只向一个方向偏转：
P135 表15-1
Rx
R1 R2
Rs
先粗调再细调
先大量程再小量程
• 检流计用最大量程，先按“粗”按键，
• 指针偏转不大时，按“细”按键，
• 指针偏转不大时，降低档位。
• 检流计调到最小量程，且指针基本指零。
正常情况可以调到0.01欧位 （电桥箱用细按钮，检流计用最小档位）
测量另一个电阻
本实验用电桥箱测量2号与3号电阻。两电阻数量级不同。
调零
箱式电桥操作步骤
• 1、正确接线 • 2、确定数量级 • 3a、选择R1，R2以及电源电压 • 3b、调节电桥平衡
单臂电桥测电阻实验报告数据处理
单臂电桥测电阻实验报告数据处理
实验目的：
通过单臂电桥测量电阻，掌握单臂电桥的使用方法，了解电阻的测量原理。
实验仪器和材料：单臂电桥、微安表、标准电阻。
实验步骤：
1.将单臂电桥连接好，确保电桥的电源和电阻调节装置都接通。
2.通过调节电桥的电位器和滑动变阻器，使电桥平衡，并记录下对应的滑动变阻器的位置和微安表的示数。
3.用一根导线连接待测电阻和电桥，调节电桥直到平衡，记录下滑动变阻器位置和微安表的示数。
4.用已知标准电阻取代待测电阻，重复步骤3，记录下滑动变阻器位置和微安表的示数。
数据处理：
1.计算待测电阻的电流值：根据微安表的示数，得到待测电阻的电流值。
2.计算待测电阻的阻值：根据已知标准电阻的阻值和电流值，以及滑动变阻器位置的变化，利用电桥平衡条件计算
待测电阻的阻值。
实验结果：
将实验中记录的数据代入计算公式，计算出待测电阻的阻值。
将计算结果列入实验报告。
讨论与分析：
分析计算结果与标准电阻的差异，并讨论可能的误差来源。
对实验中遇到的问题进行分析，并提出改进方法。
结论：
根据实验结果，得出待测电阻的阻值。
总结实验过程中的经验和教训，提出进一步完善实验的建议。
附录：实验原始数据记录表
在实验报告中附上实验原始数据记录表，包括滑动变阻器位置和微安表示数的记录。
传感器实验报告
传感器原理及应用实验报告实验一 金属箔式应变片——单臂电桥性能实验一、 实验目的:了解金属箔式应变片的应变效应， 并掌握单臂电桥工作原理和性能。
二、 基本原理:1、 应变片的电阻应变效应所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。
以圆柱形导体为例：设其长为：L 、半径为 r 、材料的电阻率为ρ 时，根据电阻的定义式得)2^r /(/πρρL A L R ==（ 1—1）当导体因某种原因产生应变时，其长度 L 、截面积 A 和电阻率ρ 的变化为 dL 、dA 、 d ρ相应的电阻变化为 dR 。
对式（1—1）全微分得电阻变化率dR/R 为： ρρ//2//d d r dr L dL R R +-= （1—2）式中：dL/L 为导体的轴向应变量εL;dr/r 为导体的横向应变量εr 。
由材料力学得：εL= -μεr(1—3)，式中：μ为材料的泊松比，大多数金属材料的泊松比为0.3～0.5左右；负号表示两者的变化方向相反。
将式（1—3）代入式（1—2）得：ρρξμ/)21(/dR d R ++=（1—4）式（1—4）说明电阻应变效应主要取决于它的几何应变（几何效应）和本身特有的导电性能（压阻效应）。
2、 应变灵敏度它是指电阻应变片在单位应变作用下所产生的电阻的相对变化量。
金属导体的应变灵敏度 K ：主要取决于其几何效应；可取 ξμ)21(/d +≈R R （ 1—5）其灵敏度系数为：)21()/(d μξ+=R R)21()/(d K μξ+==R R金属导体在受到应变作用时将产生电阻的变化，拉伸时电阻增大，压缩时电阻减小，且与其轴向应变成正比。
金属导体的电阻应变灵敏度一般在2左右。
3、箔式应变片的基本结构金属箔式应变片是在用苯酚、环氧树脂等绝缘材料的基板上，粘贴直径为0.025mm左右的金属丝或金属箔制成，如图1—1所示。

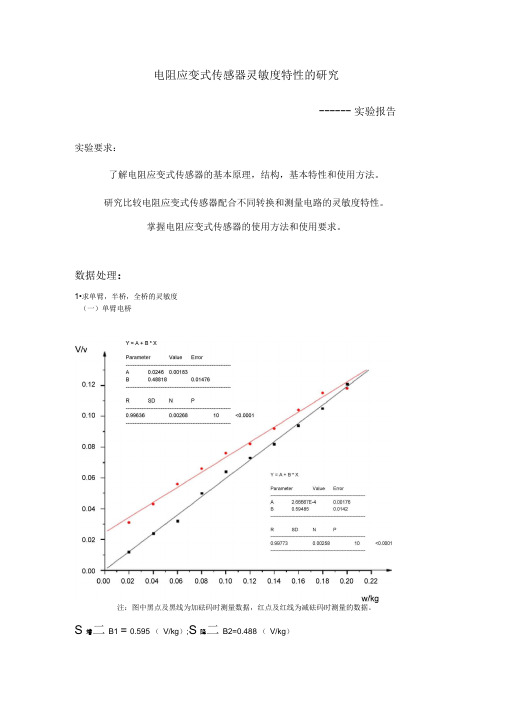

电阻应变式传感器灵敏度特性的研究实验报告
