悬挂式吊篮计算书配重式
挂篮计算式
挂篮安全计算式
挂篮采用I20进行支架搭设，I20的E=2.06×105MPa，I=2369cm4
1、钢丝绳的验算
如上图，P为人自重、架子自重的总和，为5KN。
根据钢丝绳的容许拉力计算公式S=aP g/K1，其中a为钢丝绳之间荷载不均匀系数，此处为0.85；P g为钢丝绳破断拉力总和；K1为钢丝绳使用安全系数，此处为5.5；
P g=S K1/a=31.3KN
通过查表可得钢丝绳应用6×19，直径为7.7mm的钢丝绳进行吊装；（实际用直径为9.3mm的钢丝绳）
2、滑轮的验算
根据安全吊装滑轮计算公式F=D2/2，
D=100mm，因此应采用直径为100mm的滑轮进行吊装；（实际用直径为200mm的滑轮）
3、I20的验算
AB与BC长度关系为1：3
因此配重重量P1=1.67KN
其中AB段的受力按照悬臂梁来计算
如左图剪力Q=P1=1.67KN，弯矩M=-
P1L AB=-1670×1.25=2087.5N·m
挠度f= P1L AB3/3EI=0.22mm<
L AB/400=3.125mm
满足要求。
该挂篮满足施工要求。
吊篮计算书(12mm宽女儿墙做吊篮前支架)
电动吊篮计算书1、前支架布置及计算书1.1前支架布置根据本工程实际情况，需要在女儿墙梁上设置前支架，减少前梁的伸出长度，以确保工程的安全性。
1.2吊篮抗倾翻系数计算根据本工程现场实际施工要求，需要架设的吊篮前梁悬挂伸长在1.3m〜1.5m 之间，故对本工程需要架设的吊篮尺寸先进行抗倾翻系数计算。
符合GB19155-2003吊篮标准527要求：在正常工作状态下,吊篮悬挂机构的抗倾覆力矩与倾覆力矩比值不得小于2。
K= (GX b) / ( F X a)> 2式中K:抗倾覆系数；F :吊篮平台、提升机构、电气系统、钢丝绳、额定载荷等质量的总和；G :配重的质量，kg；a :承重钢丝绳中心到支点的距离，mb :配重中心到支点的距离，mJ F2 -Pl 11吊架外伸数值在1.3 m 〜1.5m 之间，参见下图:作用力简图（支架之横梁） □ F JbUu 1. J OO J 1 二 1 4 J JUl 州 / JU j a 、 外伸1.5米时吊杆后支架自重 G4=76X 9.8=0.745KN每个配架配重G5=50(X 9.8=4.9KN反倾翻力 F2=G4+G5=5.64KN吊臂的力矩 M1=1.5G=1.5X 5.277=7.915 KN-m反倾翻力矩 M2=4.5X F2=4.5 X 5.645= 25.4 KN-mN=M2/M 仁25.4/7.915=3.19>2(GB19155-2003,结构安全系数不因小于 2。
吊架的抗倾翻能力符合标准 GB19155-2003要求。
b 、 吊杆外伸1.3米时后支架重G4=0.745KN每个支架重G5=3.92KN反倾翻力 F2=G4+G5=4.665KN吊臂力矩 M1=1.3G=1.3X 5.277=6.86 KN- m反倾翻力矩 M2=4.7X F2=4.7 X 4.665=21.925 KN- mN=M2/M1=21.925/6.86=3.196>2所以，吊架的抗倾翻能力符合标准1.3 钢丝绳计算书1、钢丝绳的受力检测：吊篮系统采用的钢丝绳，其质量证明书实验表中， 钢丝HR绳破断力为64.15KN。
ZLP630系列吊篮计算书
ZLP630系列吊篮计算书吊篮采用“济南天辰集团建筑机械公司”生产的ZLP630系列吊篮、提升机、钢丝绳及安全锁等配套设备。
吊篮自重466kg（悬吊平台，包括提升机、安全锁、电气控制箱）。
提升机选用LEJ2-100L1-4D，技术参数额定提升力 6.3KN功率 2.2KW转速 1420r/min制动力矩 15N.m悬吊平台重量 466kg配重 1000kg额定载重量 600kg外形尺寸（长×宽×高）难度 6.0×0.69×1.2m钢丝绳参数 6×19W+IWS-8.60架体自重：466kg（4.66KN）活动荷载：人荷载：200kg（2KN）物料荷载L100kg（1KN）Ф12.5钢丝绳允许拉力允许提升负荷 1600kg（16KN）允许载人负荷 1000kg（10KN）架体自重：466kg（2.25KN）即恒载活荷载：①人荷200kg（2KN）②物料荷载100kg（1KN）Ф8.3钢丝绳允许拉力允许提升负荷 600kg（6KN）允许载人负荷 600kg（6KN）永久荷载：2KN×1.2=2.4(KN), 式中1.2为永久荷载分项系数。
活荷载L（升降时）2KN×1.4=2.8(KN),式中1.4为活荷载分项系数。
活荷载：（物料升降时）1KN×1.4=1.4(KN),式中1.4为活荷载分项系数。
荷载共重：p=2.4+1.8+1.4=6.6(KN)<载人负荷10KN和提升负荷16KN.F×4=5×4=20KN·m;G×0.9=6.6×0.9=5.94KNm；式中0.9为荷载折减系数K=20/5.94=3.37>2（抗倾覆成立）支座处剪力：女儿墙最高处高度为0.9m cosa=4/√4²+0.9²=0.976V=6.6KN×cosa=6.6×0.976=6.44KN支座处弯矩：M=6.6×0.9=5.94KN·m。
吊篮相关计算书
吊篮相关计算书一、钢丝绳的受力检验根据《建筑施工工具式脚手架安全技术规范》JGJ202-2010，钢丝绳的安全系数应选为9。
钢丝绳的受力检验：吊篮系统采用的钢丝绳，结构为4×31SW+NF，直径 8.3mm，破断拉力不小于54KN。
对受力钢丝绳进行安全核算1、吊蓝的风荷载标准值应按下式计算：Q wk=w k×F式中 Q wk——吊蓝的风荷载标准值（kN）；w k——河北唐山的基本风压值（ KPa），取 w k =0.3 KPa = 0.3 kN/m222F——吊蓝受风面积（ m） ,取F=6m x 1.18m =7.08 mQ wk=w k×F=0.3 ×7.08 =2.124 KN2、竖向荷载标准值应按下式计算：Q1=（G+Q）/2（5.2.2-1）KK式中 Q1——吊蓝动力钢丝绳竖向荷载标准值（kN）；G K——吊蓝及钢丝绳自重标准值（kN）取 5.2 ；Q K——施工活荷载标准值（kN）, 取 6.3 ；Q1 =（ G K+Q K） /2=5.75 kN3、作用于吊蓝上的水平荷载可只考虑风荷载，并应由两根钢丝绳各负担1/2 ，水平风荷载标准值应按下式计算：Q2=Q WK/2式中 Q2——吊蓝动力钢丝绳水平荷载标准值（kN）；Q WK——水平风荷载标准值（kN），取 2.124 。
Q 2=Q WK/2=1.062 kN4、吊蓝在使用时，其动力钢丝绳所受拉力应按下式核算：式中 Q D——动力钢丝绳所受拉力的施工核算值（kN）；K——安全系数，选取9。
Q 1——吊篮动力钢丝绳竖向荷载标准值（kN）；Q2——吊篮动力钢丝绳水平荷载标准值（kN）。
Q12+Q22开平方根 =5.847Q D=5.847× 9=52.623 KN钢丝绳破断拉力为53KN＞52.623 KN，故满足要求，吊蓝在使用时，钢丝绳的破断拉力大于动力钢丝绳所受拉力。
二、抗倾覆计算以 ZLP 630 型电动吊篮栏体长度6m，前梁挑出长度 1.5m，吊篮的额定荷载630kg 为例计算抗倾覆安全系数：a－钢丝绳中心到支点间距离1500mm，b－配重中心到支点间的距离4500mmG－配重重量F－悬吊平台、提升机构、电气系统、钢丝绳、额定载荷的总和a b1500 4500F G按照 JG／T5032－ 93 规定，抗倾覆系数不得小于2用公式表示即为：K＝ M抗／ M 倾＝ G?b / F?a≥2式中： K－抗倾覆系数；F－悬吊平台、提升机构、电气系统、钢丝绳，额定载质量等质量的总和，（520＋630） kg其中：平台总重量：520 kg，额定载重：630 kg；G－配置的配重质量： 40×25 kg ＝ 1000 kga－承重钢丝绳中心到支点间的距离 1.5 mb－配重中心到支点间的距离 4.5mM抗＝ G?b＝1000×4.5 ＝ 4500 kg ? MM倾＝ F?a＝（ 520＋630）× 1. 5＝1725 kg ?MK＝M抗／ M倾＝ G?b / F?a＝4500 kg ?M／1725 kg ?M＝2.61 ≥2满足要求经验算结构抗倾覆系数符合行业规定，满足要求。
吊篮计算书
吊篮计算书10.1架体自重：200kg（2KN）10.2活动荷载：人荷载：200kg（2KN）物料荷载L100kg（1KN）10.3 Ф12.5钢丝绳允许拉力允许提升负荷 1600kg（16KN）允许载人负荷 1000kg（10KN）10.4 架体自重：200kg(2kn) 即恒载10.5 活荷载：①人荷200kg（2kn） ②物料荷载100kg（1KN）10.6 Ф12.5钢丝绳允许拉力允许提升负荷 1600kg（16KN）允许载人负荷 1000kg（10KN）永久荷载：2kn×1.2=2.4(kn),式中1.2为永久荷载分项系数。
活荷载L（升降时）2kn×1.4=2.8(kn),式中1.4为活荷载分项系数。
活荷载：（物料升降时）1kn×1.4=1.4(kn),式中1.4为活荷载分项系数。
荷载共重：p=2.4+1.8+1.4=6.6(kn)<载人负荷10kn和提升负荷16kn . F×4=5×4=20kn·m;G×0.9=6.6×0.9=5.94knm；式中0.9为荷载折减系数 K=20/5.94=3.37>2（抗倾覆成立）支座处剪力：女儿墙高度为0.9m cosa=4/√4²+0.9²=0.976V=6.6kn×cosa=6.6×0.976=6.44kn支座处弯矩：M=6.6×0.9=5.94kn·m。
采用钢管时（Ф48×3.5）。
扣件为铸件扣件，拧紧时扭短为40-50kn·m。
10.7验算吊篮整体抗倾覆：（5×5.1—5.94）/5.94=3.59>2 经验算吊篮抗倾覆满足要求。
10.8Ф12.5钢丝绳允许拉力16KN >6.6 =3.3kn2经过对吊篮抗倾覆的验算，己经得知钢丝绳承受拉力为6.6 Kn，因为在吊篮两侧分别各有一根钢丝绳承受向下的拉力，所以每根钢丝绳承受的拉力为3.3 Kn，单根钢丝绳的允许拉力为16Kn，所以，钢丝绳的允许拉应力满足要求。
吊篮计算书(12mm宽女儿墙做吊篮前支架)

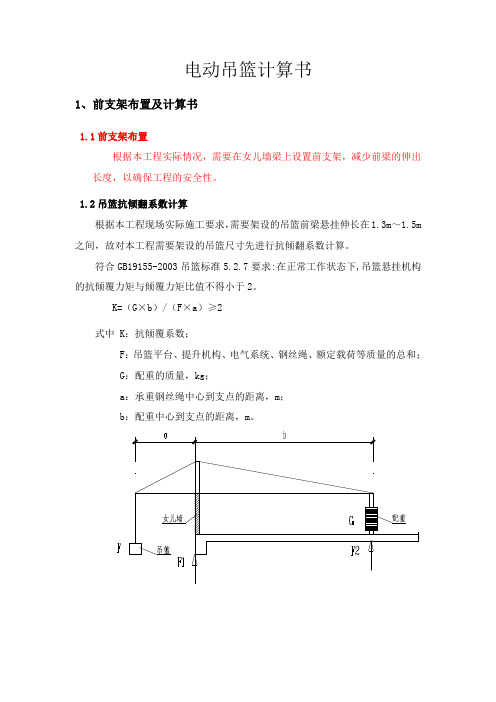

电动吊篮计算书1、前支架布置及计算书1.1前支架布置根据本工程实际情况，需要在女儿墙梁上设置前支架，减少前梁的伸出长度，以确保工程的安全性。
1.2吊篮抗倾翻系数计算根据本工程现场实际施工要求，需要架设的吊篮前梁悬挂伸长在1.3m～1.5m 之间，故对本工程需要架设的吊篮尺寸先进行抗倾翻系数计算。
符合GB19155-2003吊篮标准5.2.7要求:在正常工作状态下,吊篮悬挂机构的抗倾覆力矩与倾覆力矩比值不得小于2。
K=（G×b）/（F×a）≥2式中 K：抗倾覆系数；F：吊篮平台、提升机构、电气系统、钢丝绳、额定载荷等质量的总和；G：配重的质量，kg；a：承重钢丝绳中心到支点的距离，m；b：配重中心到支点的距离，m。
吊架外伸数值在1.3m～1.5m之间，参见下图：作用力简图（支架之横梁）a、外伸1.5米时吊杆后支架自重G4=76×9.8=0.745KN每个配架配重G5=500×9.8=4.9KN反倾翻力F2=G4+G5=5.64KN吊臂的力矩M1=1.5G=1.5×5.277=7.915 KN·m反倾翻力矩M2=4.5×F2=4.5×5.645= 25.4 KN·mN=M2/M1=25.4/7.915=3.19>2(GB19155-2003，结构安全系数不因小于2。
吊架的抗倾翻能力符合标准GB19155-2003要求。
b、吊杆外伸1.3米时后支架重G4=0.745KN每个支架重G5=3.92KN反倾翻力F2=G4+G5=4.665KN吊臂力矩M1=1.3G=1.3×5.277=6.86KN·m；反倾翻力矩M2=4.7×F2=4.7×4.665=21.925KN·m；N=M2/M1=21.925/6.86=3.196>2所以，吊架的抗倾翻能力符合标准。
高处作业吊篮计算书
高处作业吊篮计算书一、工程概况：二、工程名称：*******三、吊篮作业内容：幕墙施工吊篮作业高度：98m施工工期：10天四、吊篮主要技术性能参数：1、额定载荷：500kg2、升降速度：8~10m/min3、吊篮平台尺寸：6000mm×700mm×1185mm4、吊篮上部支架长度：6000 mm5、电动机：功率2.2kW，转速1420r/min6、吊篮平台质量：650 kg7、上部悬挂机构质量：450 kg8、配重质量：1000 kg五、吊篮安装示意图六、抗倾覆系数验算根据GB19155-2003《高处作业吊篮》5.2.7条“根据GB19155《高处作业吊篮》5.2.7条“在正常工作状态下，吊篮悬挂机构的抗倾覆力矩与倾覆力矩的比值不得小于2”。
2.27.18.9)500650(3.48.91000''=⋅⨯⨯+⋅⨯⨯=⋅⋅==mN m N L W L G M M R ＞2 在实际安装过程中，还可采取以下措施增大抗倾覆系数R ：1、尽量缩短钢丝绳悬挂点与前支点之间的距离L ＇，从而使L ＞4.5 m 。
2、控制额定载荷。
若钢丝绳悬挂点与前支点之间的距离L ＇L ＜4.5 m ，则必须采取减载措施。
3、用钢丝绳将后支座绑固在建筑物的梁柱上。
七、钢丝绳安全系数验算根据GB19155-2003《高处作业吊篮》5.4.6.2条“钢丝绳安全系数不应小于9”。
计算如下：07.128.9)500650(20.68=⨯+⨯=⋅≥NkN W a S n ＞9 n ——钢丝绳安全系数S ——单根钢丝绳最小破断拉力a ——钢丝绳根数W ——吊篮平台质量与额定载荷 另根据GB19155《高处作业吊篮》5.4.6.4“工作钢丝绳最小直径不应小于6 mm ”，实际采用φ8.3的航空钢丝绳，符合标准要求。
吊篮相关计算书
吊篮相关计算书一、钢丝绳的受力检验根据《建筑施工工具式脚手架安全技术规范》JGJ202-2010，钢丝绳的安全系数应选为9。
钢丝绳的受力检验：吊篮系统采用的钢丝绳，结构为4×31SW+NF，直径8.3mm，破断拉力不小于 54KN。
对受力钢丝绳进行安全核算1、吊蓝的风荷载标准值应按下式计算：Q wk =wk×F式中Qwk——吊蓝的风荷载标准值（kN）；w k ——河北唐山的基本风压值（KPa），取wk=0.3 KPa = 0.3 kN/m2F——吊蓝受风面积（m2）, 取F=6m x 1.18m =7.08 m2Q wk =wk×F=0.3×7.08 =2.124 KN2、竖向荷载标准值应按下式计算：Q1=（GK+QK）/2 （5.2.2-1）式中Q1——吊蓝动力钢丝绳竖向荷载标准值（kN）；GK——吊蓝及钢丝绳自重标准值（kN）取5.2；QK——施工活荷载标准值（kN）,取6.3；Q 1=（GK+QK）/2=5.75 kN3、作用于吊蓝上的水平荷载可只考虑风荷载，并应由两根钢丝绳各负担1/2，水平风荷载标准值应按下式计算：Q2=QWK/2式中Q2——吊蓝动力钢丝绳水平荷载标准值（kN）；QWK——水平风荷载标准值（kN），取2.124。
Q2=QWK/2=1.062 kN4、吊蓝在使用时，其动力钢丝绳所受拉力应按下式核算：式中QD——动力钢丝绳所受拉力的施工核算值（kN）；K——安全系数，选取9。
Q1——吊篮动力钢丝绳竖向荷载标准值（kN）；Q2——吊篮动力钢丝绳水平荷载标准值（kN）。
Q 1 2 + Q22开平方根 = 5.847QD=5.847×9=52.623 KN钢丝绳破断拉力为53KN＞52.623 KN，故满足要求，吊蓝在使用时，钢丝绳的破断拉力大于动力钢丝绳所受拉力。
二、抗倾覆计算以 ZLP 630型电动吊篮栏体长度6m，前梁挑出长度1.5m，吊篮的额定荷载630kg 为例计算抗倾覆安全系数：a－钢丝绳中心到支点间距离1500mm，b－配重中心到支点间的距离4500mmG－配重重量F－悬吊平台、提升机构、电气系统、钢丝绳、额定载荷的总和a b1500 4500F G按照JG／T5032－93规定，抗倾覆系数不得小于2用公式表示即为：K＝M抗／ M倾＝G•b / F•a ≥2式中：K－抗倾覆系数；F－悬吊平台、提升机构、电气系统、钢丝绳，额定载质量等质量的总和，（520＋630）kg其中：平台总重量：520 kg，额定载重：630 kg；G－配置的配重质量：40×25 kg＝1000 kga－承重钢丝绳中心到支点间的距离1.5 mb－配重中心到支点间的距离4.5mM抗＝G•b＝1000×4.5＝4500 kg• MM倾＝F•a＝（520＋630）×1.5＝1725 kg•MK＝M抗／M倾＝G•b / F•a＝4500 kg•M／1725 kg•M＝2.61≥2满足要求经验算结构抗倾覆系数符合行业规定，满足要求。
吊篮平台配重计算公式
吊篮平台配重计算公式在建筑施工中，吊篮平台是一种常见的施工设备，用于高空作业和搬运材料。
为了确保吊篮平台的稳定性和安全性，需要进行配重计算，以确定所需的配重重量。
配重计算是非常重要的，可以有效地防止吊篮平台因为重心不稳而发生倾覆或者其他安全事故。
吊篮平台的配重计算需要考虑多个因素，包括吊篮平台的尺寸、负载、高度、风力等。
在进行配重计算时，需要使用相应的公式来计算所需的配重重量。
下面将介绍吊篮平台配重计算的相关公式和计算方法。
首先，我们需要了解吊篮平台的基本参数，包括吊篮平台的尺寸、负载、高度等。
然后根据这些参数，可以使用以下公式来计算所需的配重重量：1. 静载荷计算公式：静载荷 = (吊篮平台自重 + 负载) × g。
其中，g为重力加速度，取9.8m/s²。
2. 风载荷计算公式：风载荷 = 风压×面积。
其中，风压需要根据当地的气象条件和吊篮平台的高度来确定，面积为吊篮平台的有效风受面积。
3. 配重重量计算公式：配重重量 = (静载荷 + 风载荷) ×安全系数 / g。
其中，安全系数一般取1.2-1.5之间，根据实际情况确定。
以上公式是吊篮平台配重计算的基本公式，通过这些公式可以计算出所需的配重重量。
需要注意的是，在进行配重计算时，还需要考虑吊篮平台的实际使用情况和环境条件，以确保配重计算的准确性和可靠性。
除了上述基本公式外，还有一些特殊情况需要特别注意。
例如，在吊篮平台的高度较大或者风力较大的情况下，需要考虑风载荷对配重的影响；在吊篮平台的尺寸较大或者负载较重的情况下，需要考虑静载荷对配重的影响。
因此，在实际配重计算中，需要综合考虑各种因素，以确保配重的准确性和安全性。
另外，吊篮平台的配重计算还需要考虑配重块的布置和固定方式。
配重块的布置应该均匀分布在吊篮平台的四周，并且需要进行可靠的固定，以确保配重块不会在使用过程中发生移动或者脱落。
配重块的固定方式可以根据实际情况选择合适的方法，例如使用螺栓固定或者其他固定装置。
吊篮计算书(12mm宽女儿墙做吊篮前支架)
电动吊篮计算书1、前支架布置及计算书1.1前支架布置根据本工程实际情况，需要在女儿墙梁上设置前支架，减少前梁的伸出长度，以确保工程的安全性。
1.2吊篮抗倾翻系数计算根据本工程现场实际施工要求，需要架设的吊篮前梁悬挂伸长在1.3m〜1.5m 之间，故对本工程需要架设的吊篮尺寸先进行抗倾翻系数计算。
符合GB19155-2003吊篮标准527要求：在正常工作状态下,吊篮悬挂机构的抗倾覆力矩与倾覆力矩比值不得小于2。
K= (GX b) / ( F X a)> 2式中K:抗倾覆系数；F :吊篮平台、提升机构、电气系统、钢丝绳、额定载荷等质量的总和；G :配重的质量，kg；a :承重钢丝绳中心到支点的距离，mb :配重中心到支点的距离，mJ F2 -Pl 11吊架外伸数值在1.3 m 〜1.5m 之间，参见下图:作用力简图（支架之横梁） □ F JbUu 1. J OO J 1 二 1 4 J JUl 州 / JU j a 、 外伸1.5米时吊杆后支架自重 G4=76X 9.8=0.745KN每个配架配重G5=50(X 9.8=4.9KN反倾翻力 F2=G4+G5=5.64KN吊臂的力矩 M1=1.5G=1.5X 5.277=7.915 KN-m反倾翻力矩 M2=4.5X F2=4.5 X 5.645= 25.4 KN-mN=M2/M 仁25.4/7.915=3.19>2(GB19155-2003,结构安全系数不因小于 2。
吊架的抗倾翻能力符合标准 GB19155-2003要求。
b 、 吊杆外伸1.3米时后支架重G4=0.745KN每个支架重G5=3.92KN反倾翻力 F2=G4+G5=4.665KN吊臂力矩 M1=1.3G=1.3X 5.277=6.86 KN- m反倾翻力矩 M2=4.7X F2=4.7 X 4.665=21.925 KN- mN=M2/M1=21.925/6.86=3.196>2所以，吊架的抗倾翻能力符合标准1.3 钢丝绳计算书1、钢丝绳的受力检测：吊篮系统采用的钢丝绳，其质量证明书实验表中， 钢丝HR绳破断力为64.15KN。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬挂式吊篮计算书
计算依据：
1、《建筑施工工具式脚手架安全技术规范》JGJ202-2010
2、《钢结构设计规范》GB50017-2003
一、吊篮参数
吊篮型号 ZLD-500 吊篮尺寸（m）【长×宽×高】
3×0.7×1.2
吊篮的锚固措施 配重悬挂 配重重量m(kg)
1200
悬挂横梁前支架支撑点至吊篮吊点的长度L1(m) 0.7 悬挂横梁前支架支撑点至后支架支撑
点之间的长度L2(m)
4.5
二、荷载参数
吊篮（含提升机和电缆）及钢丝绳自重
标准值Gk(kN)
6 施工活荷载标准值qk'(KN/m2) 1
悬挂横梁自重标准值GD(kN)
1.066
风荷载标准值ωk(kN/m2)
作业高度H(m)
60
0.324 基本风压ω0(kN/m2) 0.3 风振系数βz 1
风压高度变化系数
μ
z
1.35
风荷载体型系数μs
0.8
计算简图：
悬挂式吊篮_侧立面
悬挂式吊篮_正立面
三、荷载计算
吊篮受风面积：F=3×1.2=3.6m
2
吊篮的风荷载标准值：Qwk=ωk×F=0.324×3.6=1.166kN/m
2
吊篮底部最大面积：A=3×0.7=2.1m
2
施工活荷载标准值：Qk=qk'×A=1×2.1=2.1kN
吊篮动力钢丝绳竖向荷载标准值：Q1=(GK+Qk)/2=(6+2.1)/2=4.05kN
吊篮动力钢丝绳水平荷载标准值：Q2=Qwk/2=1.166/2=0.583kN
动力钢丝绳所受拉力的施工核算值：QD=K(Q12+Q22)0.5=9×(4.052+0.5832)0.5=36.826kN
支撑悬挂机构前支架的结构所承受的集中荷载：
ND=QD(1+L1/L2)+GD=36.826×(1+0.7/4.5)+1.066=43.62kN
四、钢丝绳校核
钢丝绳规格
6×37 公称抗拉强度(N/mm2) 1850
每榀挑架受力钢丝绳根数n(根) 2 钢丝绳不均匀系数α
0.85
钢丝绳直径d(mm)
17.5 钢丝破断拉力总和Fg(kN) 206
[Fg]=α×n×Fg=0.85×2×206=350.2kN
[Fg]=350.2kN≥QD=36.826kN
满足要求！
五、配重验算
吊篮的锚固措施 配重悬挂 配重重量m(kg)
1200
支承悬挂机构后支架的结构所承受的集中荷载：
T=2×(QD×L1/L2)=2×(36.826×0.7/4.5)=11.457kN
允许最小配重重量：m0=T×100=11.457×100=1145.697kg
实际配重：m=1200kg≥m0=1145.697kg
满足要求！
六、悬挂横梁强度验算
悬挂横梁材料 16号工字钢
横梁截面惯性矩I(cm4) 1130 横梁截面抵抗矩W(cm3)
141
横梁自重标准值gk(kN/m) 0.205 横梁材料抗弯强度设计值f(N/mm2)
205
横梁材料抗剪强度设计值τ(N/mm2)
125
1、悬挂横梁抗弯强度验算
Mmax=QD×L1=36.826×0.7=25.778kN·m
σ=M
max
/W=25.778×106/(141×103)=182.824N/mm
2
σ=182.824N/mm2≤f=205N/mm
2
满足要求！
2、悬挂横梁抗剪验算
Vmax=QD+gk×L1=36.826+0.205×0.7=36.969kN
τmax=Vmax[b×ho2-(b-δ)h2]/(8Izδ)=36.969×1000×[88×160
2-(88-6)×140.22
]/(8×1130×10000
×6)=43.69N/mm
2
τmax=43.69N/mm2≤τ=125N/mm
2
满足要求！
3、悬挂横梁整体稳定性验算
φ
b
-梁的整体稳定性系数：
查表《钢结构设计规范》(GB50017-2003)得，梁的整体稳定性系数φb=2
由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.929。
σ=Mmax/(φ
b
W)=25.778×106/(0.929×141×1000)=196.797N/mm
2
σ=196.797N/mm2≤[f]=205N/mm
2
满足要求！
