低照度高清车钥匙隐蔽摄像头调试指南

合集下载

隐藏式行车记录仪使用方法

隐藏式行车记录仪使用方法隐藏式行车记录仪是一种安装在汽车内部，外观上几乎无法察觉的行车记录装置。

它能够实时录制并存储行车的视频、声音和其他相关数据，并在需要时提供给车主作证据或回放用途。

使用隐藏式行车记录仪可以有效地保护自身权益和驾驶安全。

下面将详细介绍如何正确地使用隐藏式行车记录仪。

一、选择合适的隐藏式行车记录仪首先，要根据自己的需求选择合适的隐藏式行车记录仪。

目前市面上有很多种不同型号和品牌的行车记录仪，它们的功能和性能也有所不同。

一般而言，选择一款画质清晰、角度广阔、存储容量大、易于操作的行车记录仪是比较理想的。

二、正确安装行车记录仪安装行车记录仪需要一定的专业知识和技能，如果不了解安装过程，建议寻求专业人员的帮助。

一般情况下，行车记录仪应安装在车内风挡玻璃的后方，以确保尽可能广阔的拍摄视角，并不会遮挡驾驶员的视线。

安装时要确保仪器牢固稳定，避免因车辆颠簸而移位或脱落。

三、正确连接电源和调试设置行车记录仪一般需要通过车内点烟器或USB接口进行供电。

请确保电源连接稳定可靠，并注意避免电源线缠绕在方向盘等设备上，以免影响驾驶。

在电源连接后，需要对行车记录仪进行一些简单的调试设置，如设置时间、视频分辨率、录制模式等，根据不同的仪器具体设置方法可能有所不同，请按照说明书进行正确设置。

四、启动和停止行车记录仪行车记录仪一般具备自动启动和停止功能，可以根据车辆点火或熄火状态来自动录制或停止录制。

在点火启动车辆时，行车记录仪会自动开机并开始录制；在熄火停车时，行车记录仪会自动停止录制并保存好录制文件。

需要注意的是，行车记录仪在停车熄火后仍然可以继续供电一段时间，以防止重要影像被意外丢失。

五、合理使用行车记录仪在行车过程中，应遵守交通规则，安全驾驶。

行车记录仪的目的是记录行车过程中的异常事件，因此，在保证安全的前提下，可以对行车记录仪的视频拍摄角度进行适当调整，以便更好地记录重要的情况。

六、注意存储空间和文件管理行车记录仪会不断地录制和存储行车视频文件，因此，要在使用前准备好足够的存储空间。

摄像头的使用与调试详解

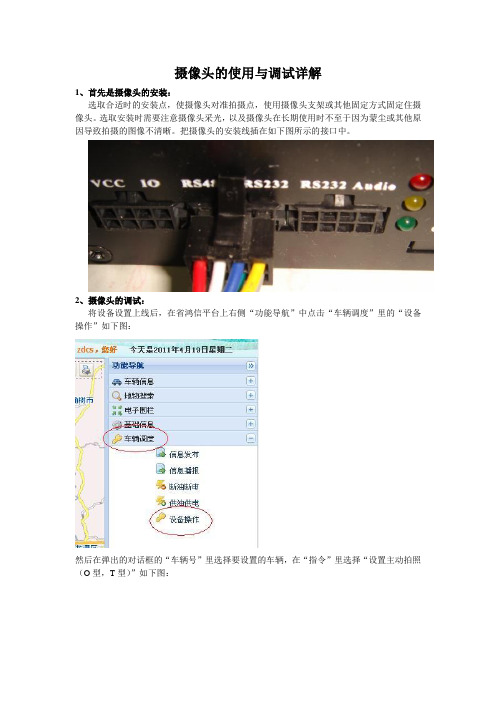

摄像头的使用与调试详解
1、首先是摄像头的安装：
选取合适时的安装点，使摄像头对准拍摄点，使用摄像头支架或其他固定方式固定住摄像头。

选取安装时需要注意摄像头采光，以及摄像头在长期使用时不至于因为蒙尘或其他原因导致拍摄的图像不清晰。

把摄像头的安装线插在如下图所示的接口中。

2、摄像头的调试：
将设备设置上线后，在省鸿信平台上右侧“功能导航”中点击“车辆调度”里的“设备操作”如下图：
然后在弹出的对话框的“车辆号”里选择要设置的车辆，在“指令”里选择“设置主动拍照（O型，T型）”如下图：
参数设置好后，点击确定，会提示“确定要执行"设置主动拍照(O型,T型)"操作吗?”，然后点击“是”，接着会提示“指令发送成功, 稍后会有终端反馈信息!”,然后点击“确定”。

待出现下图提示说明车辆拍照功能设置成功；如下图：
3、查看浏览车辆拍摄的照片：
首先在地图上找到设置好的车辆，然后点击图片视频；如下图：
然后会弹出的提示框，点击“图片浏览”如下图：
然后在弹出的对话框中“开始时间”、“结束时间”选择需要查看的时间，“拍照类型”默认为所有类型，在“摄像头”选择对应的摄像头，然后点击“拍照”，待提示“发送成功”后，点击“搜索”，在图片列表里会出现拍摄的照片；如下图。

车牌识别器参数设置和现场调试步骤

车牌识别器参数设置和现场调试步骤一，正确安装设备请参考使用说明书正确安装连接本套车牌识别设备。

二，摄像机的安装（1）建议摄像头安装的最佳高度约为1.4~1.8米。

（2）摄像机安装位置与视频触发位置至少有5米距离。

三，摄像机预先参数设置（1）摄像头快门应该调整在1/150到1/300之间。

顺光时1/300，逆光时使用1/150。

（顺光，逆光请参考示意图），如选用摄像机为手动摄像机，则取中间位置，并依照实际测试情况为准。

（2）夜间快门调整为1/150，整体图像可以很暗，只需车牌部分在补光灯照射下清晰，且无噪点即可。

（3）摄像头夜间补偿关闭，增益0DB （4）摄像头焦距：手动变焦，摄像头视野位置调整好后调整清晰即可。

四，摄像机的现场调试步骤（1）设置调试参考线：在距离摄像机5m 处设一条参考触发线，此点作为识别车牌的触发起始点。

以下所有调试，都是以此参考点位置进行调试的。

请参考图3-1（2）调整摄像机焦距1：摄像头需关闭自动对焦功能，将摄像头焦距对至车牌识别触发位置。

（3）调整摄像机焦距2：使车牌长度为140像素，宽度为45像素（车牌长度约占监视屏幕的1/5）。

车牌的位置约在图片中央。

（4）调整摄像机焦距2：使拍摄出来的车牌汉字、字母、数字清晰且都是垂直的。

请参考见图3-2（5）调整摄像机焦距3：最终达到的效果：汽车牌照在画面中不同位置的大小为：进入画面车牌大小约为：120象素。

约占整个监视屏幕宽度的1/6。

画面中间车牌大小约为：140象素。

约占整个监视屏幕宽度的1/5。

画面底端车牌大小约为：160象素。

约占整个监视屏幕宽度的1/4。

图3-1 图3-2７６８像素五，补光灯的安装（1）补光灯的安装请参考图5-1（2）补光灯光线照射到车牌即可请勿照射到驾驶室内，影响驾驶员视野。

触发位置图5-1六，特征字设定与车牌颜色阀值设定（1）在安装好所有硬件设备后使用测试软件调整特征字与车牌颜色阀值，详见图6-1 （2）阀值的调整说明：阀值越高出现黑牌的几率越大，在调整阀值时应该根据现场实际情况调整，从大值向下调整。

车牌识别摄像枪的安装调试(上)

车牌识别摄像枪的安装调试（上）车牌识别摄像枪能够快速准确的输出车牌识别结果，拍到高质量的车牌图片非常重要，所以选择车牌识别摄像枪的安装位置时，主要目标就是使车牌识别摄像枪拍到完整、清晰的车牌图片。

1、直道安装直的车道是较理想的安装环境，车辆在驶入识别区域时，可以获得高质量的照片。

1) 施工时车牌识别摄像枪和道闸可以安装在车道的同一侧，但车牌识别摄像枪要安装在道闸前，间距不小于30cm，以避免设备间的相互干扰。

2) 当采用抓拍识别和视频识别时，地感线圈距离车牌识别摄像枪的最佳距离为4m；3) 当采用视频加地感识别模式时，地感线圈距离车牌识别摄像枪的最佳距离为3m。

2、宽车道安装1) 如果车道特别宽，车的行驶方向不固定，车辆驶入时，车头会左右倾斜，容易影响识别效果，可以将车道分成两条或者用锥桶、路桩等障碍物隔离开一条非机动车道，使机动车道变窄，车行方向变正。

原车道宽为6m，增加非机动车道后，机动车道减至4m，有利于提高识别率。

2) 如果车道很宽，但不能分隔成两条车道或增加非机动车道，这种情况可以安装双识别枪，即在车道的两侧各安装一台车牌识别摄像枪，这样不管车行方向偏向哪边，都可以有识别枪拍到车牌并识别。

3）如果车道很短，当车从某个方向驶来时，车身通常都是斜向一侧的，这种情况可以把车牌识别摄像枪安装在车头所偏向的一侧，这样拍照时车头是正对识别枪的；如果车辆从两个方向驶来，可以安装双识别枪，每台车牌识别摄像枪拍摄一个方向的来车。

3、弯道安装弯道安装车牌识别摄像枪时，车行方向指向弯道的外侧，所以车牌识别摄像枪应安装在车道外围一侧，这样车辆驶入识别区域时，相机就能拍到比较正的车牌照片。

4、地库安装当需要在地库安装一体机时，需要遵循如下原则：入口车牌识别摄像枪安装在地库坡道上面水平路面上，出口车牌识别摄像枪安装在地库坡道下面的水平地面上。

这样，可以避免当识别枪无法识别车牌，造成道闸不能抬杆时，车辆只能停在地库坡道上的问题。

车载监控系统调试方案

车载监控系统调试方案1. 背景信息车载监控系统是一种用于车辆安全和数据记录的重要设备。

为了确保系统正常运行，必须进行调试和测试。

2. 调试步骤2.1 硬件连接首先，确认车载监控系统的硬件设备已正确连接到车辆上。

确保监控摄像头、传感器和其他设备均已正确安装。

2.2 软件配置在硬件连接完成后，需要进行软件配置。

按照需求，参考系统的使用手册或配置指南，设置系统的参数和功能。

2.3 系统测试完成软件配置后，进行系统测试。

测试包括以下几个方面：- 视频录制：测试是否能够准确地录制车辆行驶过程中的视频。

- 数据传输：测试数据传输的稳定性和速度，确保数据能够准确、及时地传输到远程服务器或存储设备。

- 声音采集：测试是否能够准确地采集车辆内部声音，并录制到视频中。

- 异常检测：测试系统是否能够准确地检测并记录车辆异常情况，如事故、突发停车等。

2.4 故障排除如果在系统测试中发现问题或故障，需要进行故障排除。

按照系统的故障排除指南，逐个排查可能的问题，并进行相应修复。

3. 调试记录和报告在调试过程中，记录每一步的操作和测试结果。

如果出现问题，记录问题的具体表现和解决方法。

最后，根据调试记录生成调试报告。

4. 结论车载监控系统的调试是确保系统正常运行的关键步骤，需要仔细进行硬件连接、软件配置、系统测试和故障排除。

通过记录和报告，可以有效跟踪并解决问题，确保系统的稳定性和可靠性。

以上为车载监控系统调试方案的基本内容，根据实际情况，可能需要进一步进行细化和完善。

摄像机调试操作规程

摄像机调试操作规程一、引言摄像机是一种重要的影像设备，用于记录、传输和存储图像和视频。

为了确保摄像机能够正常工作并达到最佳效果，准确的调试操作是必不可少的。

本文将介绍摄像机调试的操作规程，以帮助操作人员正确地进行调试工作。

二、准备工作1. 确保摄像机安装位置正确，能够准确拍摄所需的区域。

2. 检查摄像机的供电情况，确保电源正常连接且电压稳定。

3. 确保摄像机和相关设备的连接线路完好无损，并进行必要的连接。

4. 检查摄像机的镜头和镜头保护罩是否干净，并做好清洁工作。

三、摄像机图像调试1. 打开监控系统，并确保摄像机的画面正常显示。

2. 根据实际需要，进行所需图像类型的调试，如彩色图像、黑白图像、红外图像等。

3. 调整摄像机的对比度、亮度、饱和度等参数，以获得清晰、逼真的图像效果。

4. 确定摄像机的曝光时间，使图像在光线条件变化时依然能够保持清晰度。

5. 检查图像中是否存在色彩偏差或噪点问题，如有需要调整图像的颜色平衡和降噪处理。

四、摄像机视角调试1. 根据监控需求，调整摄像机的视角，确保能够准确拍摄到所需的区域。

2. 检查摄像机的视野范围，确保没有遮挡物或阻碍物。

3. 调整摄像机的焦距和聚焦，以获得清晰的图像效果。

4. 确保摄像机的视角没有过度倾斜或旋转，避免出现画面失真或不全的问题。

五、摄像机录像和存储调试1. 检查摄像机的录像功能，确保能够正常录制图像和视频。

2. 根据实际需求，设置录像模式，如连续录像、定时录像、动态侦测录像等。

3. 调整录像的分辨率和帧率，以平衡图像质量和存储空间的需求。

4. 确定录像文件的存储位置和存储介质，并进行必要的设置和检查。

六、其他注意事项1. 定期检查摄像机的运行状态，确保设备正常，如发现故障及时进行维修和更换。

2. 注意保护摄像机免受恶劣环境或恶意破坏，如防水、防尘、防护外壳等措施。

3. 严禁非授权人员对摄像机进行擅自调试或操作，以免造成设备故障或信息泄露。

七、总结摄像机调试是确保设备正常工作和达到最佳效果的重要环节。

高清车载摄像机使用说明书

高清车载摄像机使用说明书产品结构示意图1. DC 5V座2. USB座3. 模式键4. 上翻键5. 下翻键6. HDMI座7. A V OUT 座8. 电源开关键9. 菜单键10. 录像/拍照键11. 支架扣12. 喇叭13. 复位键14. 红外灯15. 镜头16. 指示灯孔17. SD卡槽18. 麦克风19. 显示屏20. 遥控接收窗菜单功能设置开机按菜单键进入设置界面。

使用上翻/下翻键选择设置项目，按录像键进入下一级菜单选择具体功能项，然后按录像键确认。

确认后按菜单键退出。

操作说明DVR具有录像、拍照、预览、A V OUT、HDMI、网络摄像机等功能，使用时根据需要自行选择，使用前请先插入SD/MMC卡。

【1】录像模式按电源开关键或连接充电器后，DVR自动进入录像模式并开始录影，此时蓝色指示灯闪烁。

录像时，按录像键停止录像，此时蓝色指示灯长亮。

使用充电器工作时，当充电器电源断开时，DVR延迟5秒后自动关机。

【2】拍照模式开机后按模式键选择进入拍照模式，按拍照键进行拍照。

【3】预览模式开机后按模式键选择进入预览模式，按上翻/下翻键选择视频文件或照片文件，按录像键播放或暂停，按模式键退出预览模式。

【4】A V OUT 功能通过A V连接线，将本设备与TV等输出终端相连接，音视频信号可以在TV等输出终端显示。

【5】HDMI 功能通过HDMI连接线，将本设备与TV等输出终端相连接，视频信号可以在TV等输出终端显示。

【6】移动侦测功能将视频模式菜单中<移动侦测>项，设置为<开启>,启动移动侦测功能。

如果设备捕捉到移动的物体，则自动进入一次1分钟时长的视频录制并保存。

1分钟后如果物体还在移动,系统将自动开始下一次1分钟时长的视频录制并保存,直到物体停止移动，系统才会停止录像，并继续侦测。

退出移动侦测时，自动关闭移动侦测功能。

【7】充电DVR连接上充电器即可充电，充电时红色指示灯长亮，充满电后，红色指示灯熄灭。

车载摄像头调焦标准

车载摄像头调焦标准一、车载摄像头调焦标准的重要性咱都知道，现在汽车那是越来越智能啦，车载摄像头就像是汽车的眼睛一样。

如果调焦没个标准，那这眼睛可就看不清楚啦。

比如说，在辅助驾驶的时候，摄像头要是没调好焦，可能就没法准确识别前面的车辆或者道路标识，这可就危险得很呢。

而且啊，对于一些有360度全景影像功能的车，摄像头调焦不准，那整个影像就会变形或者模糊，咱们停车、倒车的时候就很容易出岔子。

二、基本的调焦设备和工具1. 专用调焦工具有些车载摄像头会配有专门的小工具来调整焦距的。

这种工具一般都很精巧，使用的时候要特别小心，就像对待宝贝一样。

要是不小心把工具弄坏了，那调焦可就麻烦啦。

它的操作方式也很有讲究，有的是旋转式的，就像拧螺丝一样，但是拧的时候要慢慢拧，边拧边看摄像头的成像效果。

2. 软件辅助现在很多车载摄像头是可以通过软件来辅助调焦的。

这个软件可能就在汽车的中控系统里。

进入到调焦相关的界面，就能看到各种参数的设置。

不过，这软件操作也不是那么容易的，得有点耐心去摸索。

比如说，有些参数是用数字来表示焦距的，那就要一点点调整数字，看成像是不是变清晰了。

三、调焦的具体步骤1. 准备工作首先要把车停在一个光线比较合适的地方。

既不能太亮，像大中午太阳直射的时候，也不能太暗，像晚上没什么灯光的地方。

最好是那种有点散射光的地方，就像在大树底下，光线透过树叶洒下来那种感觉。

然后要确保摄像头的镜头是干净的。

要是镜头上有灰尘或者指纹，那调焦出来的效果肯定不好。

可以用专门的镜头清洁布轻轻擦拭，就像擦眼镜一样，动作要轻柔，可别把镜头刮花了。

2. 粗调先使用专用工具或者软件，大概调整一下焦距。

这时候可以看着摄像头的成像画面，让画面里的物体大致能看清楚轮廓。

比如说，如果是对着前面的一辆车调焦，能看到车的大致形状就可以了。

在粗调的时候，如果是旋转式的调焦工具，可能每次旋转个小半圈就停下来看看成像效果，别一下子转太多，不然很容易就调过了。

车牌识别摄像机调试说明书

调整相机的左右倾斜度，保证车辆的车牌在图片中分别与四边保持水平平行，若有倾斜角度会严重影响识别率。
2.9
车牌识别调试说明书
一、各硬件接线
1.1
（1）控制机主板、高清一体摄像机通过网线与电脑通讯；
（2）显示屏通过网线与交换机连接到电脑，可以实时显示车牌信息及播报相关的语音
（3）操作系统：Windows XP sp3、WIN7旗舰版、WIN7装机版；
（4）硬识别电脑配置：保证I3及以上处理器，内存至少2G，支持1024*768或1440*900分辨率，19英寸及以上的真彩显示器。
（2）修改IP地址后，点击【确定】，摄像机自动重启，等待两分钟，用新IP地址重新登即可。
2.3
调节图像质量，一般默认为“中等”，当实时画面出现卡顿不流畅现象时，可把图像质量设置为流畅或较流畅。
提示：图像质量设置不会影响识别率
更改摄像机视频文字叠加内容以及文字显示的坐标位置。
（1）调节图像亮度、对比度、饱和度以及清晰度；
摄像机与控制板的通讯波特率为4800，一定要确定波特率是4800，否则摄像机与控制板不能通讯
2.5
新安装的摄像机需要格式化SD卡
2.6
(1）虚拟线圈触发：画有虚拟线圈，车牌在画面里达到合适识别范围，车牌开始识别，车牌碰到虚列线圈输出车牌结果；
(2）稳定结果触发：车牌出现在画面里，达到合适识别范围，车牌开始识别，等到车牌结果稳定的时候自动输出车牌结果；
(2）根据现场的环境调节能看到最清晰即可，最好不要改动太大会对摄像机识别率有影响。
2.4
在脱机时，摄像机与控制板是通过RS485-1通讯，所以一定要在输出端口勾选RS485-1输出，否则摄像机识别车牌之后无输出结果。
切记选择启用白名单，否则脱机月租车不能正常进出。

02-高清摄像机道路监控调试指导书

高清摄像机调试指导书V1.0.0高清摄像机调试指导书修改记录1高清摄像机调试指导书2目录第1章调试准备 (3)1.1 设备准备 (3)1.2 设备型号 (3)1.3 镜头 (4)1.4 设备软件版本 (6)第2章设备安装 (7)2.1摄像机安装 (7)2.2补光灯安装 (7)2.3安装示意图 (8)第3章设备调试 (9)3.1镜头调试 (9)3.1.1景深的概念 (9)3.1.2镜头调试 (10)3.2摄像机调试 (11)室内监控场景一：逆光场景 (11)室内监控场景二：标准场景 (12)无光监控场景一：无光环境，室内环境 (13)无光监控场景二：无光环境，室外环境 (14)道路监控场景一：白天环境，车速30-70 km/h (14)道路监控场景二：路灯较亮，车速30-40 km/h (15)道路监控场景三：路灯较亮，车速50-70 km/h (16)道路监控场景四：路灯较暗或没有路灯，车速30-40 km/h (17)道路监控场景五：路灯较暗或没有路灯，车速50-70 km/h (19)高清摄像机调试指导书第1章调试准备1.1 设备准备鉴于分公司项目测试频繁，建议分公司事先准备专用的测试设备，遇到紧急情况时，总部可以帮忙协调设备。

1.2 设备型号根据我司现有产品线产品性能，对于应用于道路监控的网络高清摄像机，目前推荐型号如下：3高清摄像机调试指导书41.3 镜头一般情况下，推荐如下自动光圈镜头来匹配摄像机做道路监控：可应用于道路监控的全景和看车牌图1-1 TV2712D-MPIR 图1-2 TV0550D-MPIR 图1-3 MV0840D-MP注意：富士能的YV3.3*15SA-SAWL-DC 自动光圈手动焦距百万像素镜头；该款镜头在16mm 左右焦距时光圈较大，但系价格较高的外购镜头，一般建议仅用于PK 测试。

高清摄像机调试指导书5图1-4 MF1614M-MP 图1-5 MF2514M-MP手动光圈定焦镜头，光圈大，夜间效果画面亮度较高，但是对于车灯过曝的抑制效果不如自动光圈的好。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1
低照度高清车钥匙隐蔽摄像头调试指南
产品简介
首先对您使用微拍客wpk88的产品表示感谢！在使用之前请先阅
读此说明书，正确使用次产品。为了更好的服务，本用户手册内容可
能变更，因为产品性能和功能而发生变更，将不做另行通知。
本产品是首款具有移动侦测高清晰数码摄像机和拍照功能的
MINIDV，TF卡存储器，可拍摄照片和高画质视频，本产品操作简便、
小巧精致、美观实用、便于携带，是家庭安防、教育、生活等领域必
备的实用工具，深受各用户的青睐。
