EMC VPLEX-介绍
© 版权所有 2010 EMC Corporation。保留所有权利。
18
用VPLEX构建跨阵列的主机集群技术
HACMP/主机集群
Server Cluster
• 部署跨阵列的服务器集 群方案
• 部署跨楼层的服务器集 群技术 • 减少服务器切换的频率 • 提高系统的可用性
分布式共享卷
Source
Target
EMC VPLEX虚拟存储交流
© 版权所有 2010 EMC Corporation。保留所有权利。
1
构建虚拟数据中心
• 物理数据中心-虚拟数据中心-私有云 • 虚拟化是过渡到私有云的技术基础 • 虚拟化主要包括服务器虚拟化和存储虚拟化
– VMware主要提供服务器虚拟化解决方案 – EMC提供业界最为全面的存储虚拟化解决方案
• 虚拟化数据中心带来的好处：
– – – – –
高利用率 高可用性 高效率 低成本 管理简化
© 版权所有 2010 EMC Corporation。保留所有权利。
2
EMC关于虚拟化数据中心的规划
Application
• • • •
服务器和存储的联合体系 资源协作池 应用和数据的动态迁移 构建“IT即服务”的系统
23
VPLEX 管理界面
基于 Web 的 GUI
• VPLEX 管理控制台 • 支持存储查看和资源调配
–本地 –分布式
• 在线帮助
CLI
• 支持完整配置、资源调配和高级系 统管理功能
© 版权所有 2010 EMC Corporation。保留所有权利。
24
VPLEX 管理界面
© 版权所有 2010 EMC Corporation。保留所有权利。
EMC认证考试介绍
EMC认证考试认证：1、 EMC认证介绍EMC 及结盟公司VMware 、 Pivotal等将从亘古未有的强烈势头推出品种丰富的行业当先平台、系统与解决方案。
从头定义五大中心，前瞻IT 解决方案闪存储存： EMC XtremIO 全闪存阵列与公司级应用。
EMC XtremIO 正在打破销售记录和性能记录，这款产品之所以能有这样惊人的表现，我们是有充足的原因的。
不论公司希望以更快的速度部署新一代工作负载，仍是希望更高效地运转传统应用程序，这款销售速度最快的平台都能够直接知足他们的需求。
作为独一一种兼备丰富线内数据服务与真实一致性能的横向扩展全闪存阵列，XtremIO 拥有令人动容的应用程序加快实力、超强的整体工作负载整合能力以及按需拷贝与虚构化功能，因此被Gartner视为全闪存魔力象限的领军产品。
马上公布的XtremIO系列更将系能提高至令人叹服的新高度！创新储存及交融基础架构：创新储存平台及交融基础架构。
因为市场对云就绪与迅速部署新一代工作负载一直保持极高的热忱，所以，能对源自多家供给商的计算、网络以及储存资源进行有效整合的交融基础架构 (CI)系统应运而生，为广大客户供给实现混淆云计算的迅速通道。
在过去五年中，CI 市场保持迅速增长，改变了整个行业供给和使用IT服务的方式。
其他， EMC和结盟公司VMware、 Pivotal等将从亘古未有的强烈势头推出品种丰富创新的行业当先平台与解决方案，知足不一样客户不一样需求。
混淆云：聚焦 2.5 平台 , 迈向公司混淆云。
IT 科技浪潮，时辰在推进公司改革、推翻竞争格局。
以云计算、大数据、挪动化和交际化为代表的“第 3 平台”势必成为主流。
但从传统的“第 2 平台”到“第 3 平台”，将是一个顺序渐进且步步惊心的历程，公司怎样才能实现光滑过渡？据 Gartner的资料显示，快要四分之三的大型公司都希望在2015年采纳混淆部署。
作为云计算的领导者 EMC推出了创新混淆云解决方案又是怎样让公司能够从亘古未有的速度和简单性实现混淆云?大数据：大数据与业务数据湖。
vplex产品介绍

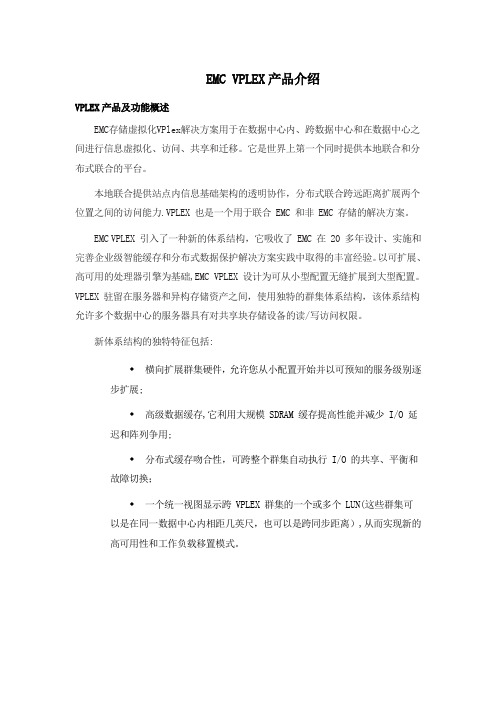

EMC VPLEX产品介绍VPLEX产品及功能概述EMC存储虚拟化VPlex解决方案用于在数据中心内、跨数据中心和在数据中心之间进行信息虚拟化、访问、共享和迁移。
它是世界上第一个同时提供本地联合和分布式联合的平台。
本地联合提供站点内信息基础架构的透明协作，分布式联合跨远距离扩展两个位置之间的访问能力.VPLEX 也是一个用于联合 EMC 和非 EMC 存储的解决方案。
EMC VPLEX 引入了一种新的体系结构，它吸收了 EMC 在 20 多年设计、实施和完善企业级智能缓存和分布式数据保护解决方案实践中取得的丰富经验。
以可扩展、高可用的处理器引擎为基础,EMC VPLEX 设计为可从小型配置无缝扩展到大型配置。
VPLEX 驻留在服务器和异构存储资产之间，使用独特的群集体系结构，该体系结构允许多个数据中心的服务器具有对共享块存储设备的读/写访问权限。
新体系结构的独特特征包括:♦横向扩展群集硬件，允许您从小配置开始并以可预知的服务级别逐步扩展;♦高级数据缓存,它利用大规模 SDRAM 缓存提高性能并减少 I/O 延迟和阵列争用;♦分布式缓存吻合性，可跨整个群集自动执行 I/O 的共享、平衡和故障切换；♦一个统一视图显示跨 VPLEX 群集的一个或多个 LUN(这些群集可以是在同一数据中心内相距几英尺，也可以是跨同步距离）,从而实现新的高可用性和工作负载移置模式。
VPLEX 系列包括两个产品:VPLEX Local 和 VPLEX Metro：♦VPLEX Local 支持本地联合,可跨异构阵列提供简化的管理和无中断数据移动；♦VPLEX Metro提供分布式联合能力，扩展了同步距离内两个位置间的访问能力.EMC VPLEX 系列产品为信息架构架构整合和云计算时代提供了非常广泛的新特性和功能.下面将对三种应用场景进行具体分析：♦跨数据中心移动虚拟化的应用程序♦实现跨阵列的不中断应用的数据迁移♦聚合数据中心并提供全天候 IT 服务将VPlex应用于VMware虚拟化平台EMC VPLEX 可提供本地联合和分布式联合,这一能力允许单个站点内或跨两个不同地理位置的物理数据元素的透明协作，并允许 IT 管理员打破物理壁垒,扩展他们基于 VMware 的云解决方案。
联想认证考试在线测试(每日一练)
1、多项选择题虚拟化架构包含（）.A.操作系统B.HypervisorC.底层的硬件（CPU、内存、存储等）D.应用2、多项选择题服务器虚拟化的独立性是指.（）A.同一台服务器上的虚拟机独立运行B.同一台服务器上的虚拟机分别受到保护C.同一台服务器上的虚拟机不受到保护，仅服务器受到保护D.同一台服务器上的虚拟机不独立运行3、判断题从计算资源方面考量，主/备方式（双机热备）有一定的资源浪费。
4、单项选择题下列什么是SLA的正确解释？（）A.业务可用性B.服务等级协议C.系统可靠性D.数据安全性5、判断题 ST_LenovoEMC VNX5100 FAST Suite软件-SPW 只是个软件包，不包含其他硬件设备.6、单项选择题下面对VPLEX双活数据中心容灾方案说法错误的是（）.A.对后端虚拟化的存储设备有兼容性要求B.数据传输带宽要求高C.可以做到秒级的RPO+RTOD.对前端应用有兼容要求7、单项选择题 LenovoEMCVNX产品基于数据块的复制软件叫什么名字（）.A.ReplicatorB.SnapshotC.RecoverPoint/SE CRRD.MirrorView8、多项选择题 LenovoEMCVNX存储系统支持哪些连接方式？（）A.SAS连接B.FC光纤连接C.SATA连接D.iSCSI连接9、多项选择题与5600系列相比，E5-2600系列的优势有哪些（）A.具有更多的内核B.更多的内存通道C.直接集成了PCIExpress3.0连接D.更大的缓存10、多项选择题 Y470采用第二代酷睿i平台，以下描述正确的是.（）A.睿频加速技术升级到Turbo2.0，可实现多核同时加速。
B.支持WIDI无线显示技术，可同步传输1080P视频。
C.支持WIDI无线显示技术，可同步传输720P视频。
D.采用英特尔6系列芯片组，硬件之间传输速率更高。
11、单项选择题以下哪项不是服务器的基本组成（）A、芯片组B、内存C、显卡D、硬盘12、多项选择题 U410/U310强于竞争对手的地方是？（）A.独特的bookID设计B.金属外观C.5种青春色彩D.续航时间最长13、多项选择题ST_LenovoEMCVNX5100远程保护软件-SPW包含下面的哪些软件（）.A.SnapshotB.MirrorViewC.ReplicatorD.RecoverPoint/SECRR14、单项选择题 RD330和RD430最多能插多少条内存？（）A.20B.24C.16D.1215、判断题联想FAST软件售后服务由联想提供.16、判断题 ST_LenovoEMC远程保护软件包只是个软件，没有其他硬件产品.17、多项选择题 Citrix XenCenter核心管理功能包括（（）A.虚拟机模板管理B.多服务器管理C.快照D.资源池18、单项选择题关于多胞胎服务器描述错误的是（）A.多胞胎服务器管理便捷、维护简单B.多胞胎服务器有4个独立供电系统C.每个服务器节点拥有独立的CPU、内存等D.2U机架空间中有4个独立服务器节点19、单项选择题下列哪项是IPMI技术实现的功能（）A.进行资产管理B.备份数据C.管理服务器操作系统D.在服务器不开机的情况下管理服务器20、多项选择题在电子教室的典型应用场景中，桌面虚拟化方案的优势有哪些（）.A.便于教师管理学生的使用行为B.教室离职后，学校服务器上依然保留教学资料C.安全性差，容易感染病毒D.终端功率低，节能E.降低噪音21、多项选择题关于企业级中端存储描述正确的是（）A.一般使用Linux操作系统B.全冗余设计C.模块化结构D.一般采用双控制器22、判断题 FAST Cache对虚拟桌面登录的优化可以吸收所有工作负载.23、单项选择题区分局域网（LAN）和广域网（WAN）的依据是哪项（）.A：联网设备B：联网范围C：传输协议D：网络用户24、单项选择题虚拟化允许虚拟化计算资源，但网络和存储资源仍然只能作为物理资源进行管理（）.A：是B：否25、多项选择题不断获取新应用对客户体验提升十分重要，如果你想在乐padK1中安装某个应用程序，有几种途径可以实现？（）A.使用乐Zone安装B.用乐padK1直接通过网站或者应用商店下载安装C.用数据线连接电脑，将应用安装包（apk）拷贝到乐padK1中，再用K1运行安装D.乐padK1连接电脑，使用豌豆荚手机精灵、魔乐手机管家等软件安装26、多项选择题下一关于可靠性的描述正确的是（）A.存储系统的可靠性总是客户最先考虑的B.没有最可靠的设备，只有更安全的解决方案C.选用什么RAID类型关系到数据的可靠性D.存储的断电缓存数据保护和系统的冗余度都属于可靠性范畴27、单项选择题 FASTCache的主要作用是什么（）A.降低成本B.提高性能C.提高存储使用频率D.增大硬盘数目28、多项选择题 S100的QUICKSTART包含什么功能（）.A.officeB.上网C.在线游戏D.看照片E.听音乐F.邮件G.skype29、多项选择题快照和克隆能给用户带来的好处是（）A.缩小甚至消除备份窗口B.节省存储空间C.可以提供一份接近实况数据的拷贝，供测试、归档、查询使用D.提高数据恢复速度30、多项选择题联想Y8代采用最新的一体式触控鼠标，其优势为（）.A.美观大方，一体式设计，整洁简约B.按键减少，更省电，更方便C.安全性高，一体式整板，有效防水溅D.防止误触摸的设计，会自动识别手指与手掌的触碰31、多项选择题关于备份技术描述正确的是？（）A、备份服务器是用来管理备份的B、通常需要备份的数据越多，备份窗口越长C、备份窗口是指一个IE界面，通过界面进行备份D、磁带是最好的备份介质32、多项选择题所有关于DAS描述正确的是？（）A、直连存储B、可通过交换机连接很多服务器C、DirectAttachedStorageD、管理简单33、单项选择题什么是“冷”数据？（）A.结构化数据数据是“冷”数据B.非结构化数据数据是“冷”数据C.“冷”数据是不重要的数据D.“冷”数据是长时间不读写的数据34、多项选择题 LIC方案的特点是哪些（）.A.支持LVCCV80终端B.支持LXT协议C.利用终端本地运算能力D.支持多系统切换E.支持离线运行35、多项选择题 RD640的目标应用的特点是（）. A：能效需求B：稳定可靠C：高计算密度D：扩展能力36、单项选择题下列描述中不属于超极本五大特性的是（）A.极度纤薄B.极炫视觉C.极其快捷D.极度时尚37、多项选择题 A2207平板电脑电话功能说法正确的有（）A.支持WCDMA/GSM双卡双待B.所谓的电话功能就是SKYPE网络电话C.接听电话无耳机时语音通过扬声器听到对方的声音D.两个号码可以同时通话38、单项选择题 NAS在什么时候需要支持CIFS的许可（）A.在网络环境里有Unix机器时B.在网络环境里有Windows机器时C.在网络环境里有Linux机器时D.任何时候都需要39、单项选择题在B/S结构中，对于应用软件的三个层次，服务器主机上存放应用主程序逻辑层和数据库，客户端PC机上存放表示层程序（）.A.是B.否40、多项选择题网络带宽不够或怕断影响业务怎么办（）.A.增加负载均衡设备B.接入多个ISP链路提高接入带宽C.采用LS-IP链路均衡可智能匹配，确保最优链路D.采用负载均衡设备将多个区域网络联通41、多项选择题 SureHA容灾方案的优势（）.A.支持不同品牌存储系统环境B.成本低廉C.随处访问，动态移动性D.自动故障切换，零RPO+零RTO42、单项选择题鹰翼风扇的什么部件借鉴了猫头鹰的特点（）A.外壳B.转轴C.电机D.叶片43、单项选择题高可用集群的英文是（）.A.Load Balance ClusterB.High Reliability ClusterC.High Performance Computing ClusterD.High Availability Cluster44、判断题 LIM可以通过手机登陆管理界面对业务系统进行管理.45、多项选择题联想高性能计算解决方案带给客户的收益是什么？（）A.Think品质稳定大局B.运维更轻松C.应用分析得心应手D.性能更强大46、多项选择题安全产品在业务建设中，主要的商机点？（）A.门户网站业务B.移动办公业务C.涉密业务D.数据库服务器47、单项选择题服务器单机用户最大的痛点是什么（）.A.应用软件无法满足用户需求B.业务性能无法满足用户需求C.单点故障，无法保证7x24小时的业务连续性D.数据容量无法满足用户需求48、多项选择题 ThinkServerEasyStartup光盘的获得途径？（）A.随新服务器出厂自带B.需要单独付费购买C.联想服务网站下载49、单项选择题 TS440的SWRAID5是免费的？（）A.否B.是50、单项选择题下列选项中哪些不属于大型综合管理平台（）A.LIMB.OpenviewC.TivoliD.Easymanager51、单项选择题 IntelE5-2600处理器主要应用在几路服务器？（）A.1路B.4路C.2路52、判断题X1有持续无线技术，即便关机之后，依然保持WiFi连接.53、单项选择题下列选项哪项正确的描述里带内管理？（）A.如果无法通过网络访问被管理目标，带内管理系统就失效了B.通过软件进行系统运维管理C.在系统硬件关机的情况下也可以对设备进行调试D.在业务内网进行管理54、单项选择题一个峰值为12TFlop/s的机群，采用双CPU 的计算结点构成，CPU采用IntelXeonE5-2640（2.5GHz，6Cores），则共需要多少计算结点才能达到这一峰值（）A.94B.47C.100D.5055、多项选择题虚拟化方案可以解决用户面临的哪些问题和挑战（）.A.不同厂商的服务器不同系统之间兼容性问题B.硬件资源使用率较低C.服务器数量激增D.硬件成本和运营维护成本不断增加56、多项选择题家悦S5的外挂设计非常简约美观，那是因为？（）A.高感光金属镀层，品质感十足B.立式光驱设计，减少了机箱的宽度C.前冲锋流线型跑车造型设计D.灵动机身，主机宽10.5cm，高30.5cm，只有普通机箱的一半大小57、单项选择题下列哪项是LIM不能实现的功能（）A.服务器远程管理B.给出业务故障初步判断C.流程管理D.监控硬件设备58、单项选择题位于两个安全级别不同的网络之间，提供物理隔离保护是哪种设备？（）A.网闸B.IPS入侵防御C.Web防火墙D.防火墙59、单项选择题B520一体机是全球首款配备5.0环绕音箱的一体台式机，它采用SRS环绕立体声效，说法正确的是（）A.SRS是通过5个扬声器来营造三维音效的B.采用顶级JBL音箱实现立体环绕C.杜比音效比SRS要更立体60、多项选择题哪几款产品是主流中端机型（）.A.LS-IP2100B.LS-IP1600D.LS-IP140061、多项选择题传统的X86架构包含（）A.操作系统B.应用C.HypervisorD.底层的硬件（CPU、内存、存储等）62、判断题 ThinkPad560采用了真空管的设计.63、判断题 LIM可以自动生成报表供用户使用.64、多项选择题 vSphere哪个版本提供Fault Tolerance功能（）A.Essentials版B.标准版C.企业增强版D.企业版600)makesmallpic(this,600,1800);'onload='if(this.width>600)makesmallpic(this,600,1800);' onload="if(this.width>600)makesmallpic(this,600,1800);" src="http://www.91exam.org/ewebeditor/uploadfile/2019/04/02/20190402155207853. png" align="center" style="font-size: 9pt;">65、多项选择题SPECCPU2006是SPEC组织推出的一套CPU子系统评估软件，它包括（）和（）两个子项目，前者用于测量和对比整数性能，而后者则用于测量和对比浮点性能？A.CFPrate2006C.CINT2006D.CINTrate2000666、判断题 LVDI（Lenovo Virtual Desktop Infrastructure）是联想与Citrix、VMware强强联手，鼎力打造的主要面向企、事业单位基础架构的端到端的桌面虚拟化解决方案.67、单项选择题客户有一个需要占用大量I/O资源的应用程序。
EMC ViPR软件定义存储简介
EMC ViPR软件定义存储简介介绍EMC ViPR是存储虚拟化软件平台，它将物理阵列中的存储（无论是基于文件、块还是对象）抽象为虚拟共享存储资源池，从而跨物理阵列实现灵活的存储使用模型，并提供应用程序和创新型数据服务。
ViPR从底层硬件阵列抽象出存储控制路径，以便可以在软件中集中执行多供应商存储基础架构的访问和管理。
本文将介绍ViPR的一些基本概念和架构。
更多信息软件定义的存储:大体而言，存储设备具有控制路径和数据路径。
用浅显的语言来讲，控制路径设置和管理存储设备的策略，而数据路径执行实际读取、写入和数据服务。
ViPR 不同于以前在存储虚拟化中所做的尝试，它将存储路径与数据路径分开。
通过抽象出控制路径，存储管理将在虚拟层执行，这使客户能够将其存储池划分为许多虚拟存储阵列，并由策略以独有的方式管理它们。
这类似于将服务器划分为多个虚拟机。
但是，ViPR会干预文件和块存储的数据路径。
控制路径与数据路径的这种分离，不仅让ViPR能够集中执行所有数据调配和数据管理任务，而且允许应用程序访问文件和块数据，因为它们始终必须继续使用存储阵列中嵌入的独特数据服务。
ViPR 提供块和文件控制服务，这些服务将物理块和文件存储阵列的所有功能作为虚拟服务进行提供。
通过块和文件控制服务，用户可以管理块卷、NFS 文件系统或 CIFS 共享以及高级保护服务，如快照、克隆和复制。
ViPR块和文件控制服务提供完整的存储功能，用户就好像访问物理阵列一样。
相比之下，提供的块存储卷通常是供公共云中的虚拟计算实例使用，可能会放弃许多高级阵列功能，取而代之的是使用普通廉价磁盘，以降低成本和简化操作。
但是，ViPR不需要做出这种牺牲。
ViPR块和文件控制服务可实现操作的简便性，并保留了阵列的诸如镜像、克隆、快照和多站点高可用性及复制等所有高级功能。
ViPR在不造成任何不利影响的情况下对存储进行虚拟化。
ViPR 的独特方法不仅保留了底层阵列的功能，而且还扩展了这些功能。
