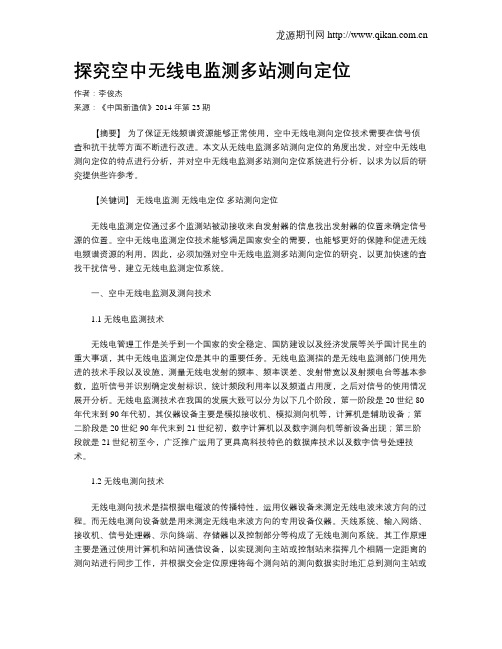

探究空中无线电监测多站测向定位
探究空中无线电监测多站测向定位作者：李俊杰来源：《中国新通信》2014年第23期【摘要】为了保证无线频谱资源能够正常使用，空中无线电测向定位技术需要在信号侦查和抗干扰等方面不断进行改进。
本文从无线电监测多站测向定位的角度出发，对空中无线电测向定位的特点进行分析，并对空中无线电监测多站测向定位系统进行分析，以求为以后的研究提供些许参考。
【关键词】无线电监测无线电定位多站测向定位无线电监测定位通过多个监测站被动接收来自发射器的信息找出发射器的位置来确定信号源的位置。
空中无线电监测定位技术能够满足国家安全的需要，也能够更好的保障和促进无线电频谱资源的利用，因此，必须加强对空中无线电监测多站测向定位的研究，以更加快速的查找干扰信号，建立无线电监测定位系统。
一、空中无线电监测及测向技术1.1 无线电监测技术无线电管理工作是关乎到一个国家的安全稳定、国防建设以及经济发展等关乎国计民生的重大事项，其中无线电监测定位是其中的重要任务。
无线电监测指的是无线电监测部门使用先进的技术手段以及设施，测量无线电发射的频率、频率误差、发射带宽以及射频电台等基本参数，监听信号并识别确定发射标识，统计频段利用率以及频道占用度，之后对信号的使用情况展开分析。
无线电监测技术在我国的发展大致可以分为以下几个阶段，第一阶段是20世纪80年代末到90年代初，其仪器设备主要是模拟接收机、模拟测向机等，计算机是辅助设备；第二阶段是20世纪90年代末到21世纪初，数字计算机以及数字测向机等新设备出现；第三阶段就是21世纪初至今，广泛推广运用了更具高科技特色的数据库技术以及数字信号处理技术。
1.2 无线电测向技术无线电测向技术是指根据电磁波的传播特性，运用仪器设备来测定无线电波来波方向的过程。
而无线电测向设备就是用来测定无线电来波方向的专用设备仪器。
天线系统、输入网络、接收机、信号处理器、示向终端、存储器以及控制部分等构成了无线电测向系统。
其工作原理主要是通过使用计算机和站间通信设备，以实现测向主站或控制站来指挥几个相隔一定距离的测向站进行同步工作，并根据交会定位原理将每个测向站的测向数据实时地汇总到测向主站或者控制站中，再运用计算机来对整个系统的误差进行运算和修正，从而完成对定位目标地理位置的测向工作。
无线电测向原理
无线电测向原理无线电波在均匀介质 (如空气)中，具有直线传播的特点。
只要测出电波传播的方向，就可以确定出信号源（发射台）所在方向。
无线电测向是指通过无线电测向机测定发射台（或接收台）方位的过程，但是无线电测向运动中，要快速寻找隐蔽巧妙的信号源，必须掌握无线电波的传播规律。
一、无线电波无线电波既看不见，也摸不着，却充满了整个空间。
广播、移动通讯、电视等，已经是现代社会生活必不可少的一部分。
无线电波属于电磁波中频率较低的一种，它可直接在空间辐射传播。
无线电波的频率范围很宽，频段不同，特性也不尽相同。
我国目前开展的无线电测向运动涉及三个频段:频率为1.8—2兆赫的中波波段，波长为150—166.6米，称160米波段测向；频率为3.5—3.6兆赫的短波波段，波长为83.3—85.7米，称80米波段测向；频率为144—146兆赫的超短波段，波长为2.08—2.055米，称2米波段测向。
二、天线天线是一个能量转换器，可将发射机馈给的高频电能转换为向空间辐射的电磁能，也可将空间传播的电磁能转换为高频电能输送到接收机，前者称为发射天线，后者称为接收天线。
发射天线和接收天线的主要参数和特性都是相同。
例如，某根天线用作发射天线时，它向某一方向辐射的无线电波最强，而当用作接收天线时，同样也是对这个方向来的天线电波接收最强，说明发射天线和接收天线具有可逆性。
天线的方向性天线的方向性是指天线向一定方向辐射或者接收来自某一方向无线电波的能力。
某一天线向空间辐射无线电波时，并不是向任何一个方同辐射的强度都一样。
不同的天线向各方向辐射的场强也不同，说明天线发射无线电波具有方向性。
为了表达天线的方向性，在离天线等距离的地方，不同的方向上测量天线辐射电波的电场强度，并将其值按比例标在以方向为坐标 (极坐标)的图上，得到了天线的方向图。
三、磁性天线的工作原理因此，测向机的声音大小会随磁性天线输出电势的大小而变化，但对极性的变化无法分辨。
超短波无线电测向系统验收测试方法
超短波无线电测向系统验收测试方法超短波无线电测向系统是一种用于定位无线电信号源位置的技术，广泛应用于电信、公安、安全监控等领域。
为了确保测向系统的性能和可靠性，需要进行验收测试。
本文将介绍超短波无线电测向系统的验收测试方法。
一、测试前准备在进行超短波无线电测向系统的验收测试前，需要进行一些准备工作。
首先，需要了解系统的技术规格和性能指标，包括频率范围、测向精度、测向灵敏度等。
其次，需要准备测试设备和测试环境，包括测向天线、测向接收机、测向软件等。
同时，还需要确保所测频段的合法性，避免干扰其他无线电系统。
二、测试对象和目标超短波无线电测向系统的验收测试主要针对系统的测向性能进行评估。
测试对象为测向系统的各个部件，包括测向天线、测向接收机和测向软件等。
测试目标为验证系统在不同条件下的测向精度、测向灵敏度和测向速度等指标是否符合技术要求。
三、测试内容和方法1. 频率范围测试：通过向系统输入不同频率的测试信号，检查系统的频率范围是否满足要求。
可以采用频谱分析仪或信号发生器等设备进行测试。
2. 测向精度测试：在开放的场地上放置测试信号源，通过测向系统进行测向，记录测向结果和实际位置，计算测向误差，评估系统的测向精度。
3. 测向灵敏度测试：在不同距离和信号强度条件下，向系统输入测试信号，记录系统的测向结果和信号强度，评估系统的测向灵敏度。
4. 测向速度测试：通过连续输入多个测试信号，在一定时间内记录系统的测向结果，评估系统的测向速度。
5. 抗干扰性能测试：在存在干扰信号的情况下，测试系统的测向性能是否会受到干扰，评估系统的抗干扰能力。
四、测试结果评估根据测试数据和技术要求，对系统的测向精度、测向灵敏度、测向速度和抗干扰性能等指标进行评估。
对于达到或超过要求的指标，认定为测试通过；对于未达到要求的指标，需要进行故障分析和改进措施。
五、测试报告编写根据测试结果和评估，编写测试报告。
测试报告应包括测试目的、测试方法、测试结果、评估和建议等内容。
无线电测向技术_四_测向解决方案
表 1 仪器精度和系统精度分析
仪器精度
系统精度
总体精度（R&S 建议）
特点： 未安装测向天线 安装了测向天线的测 在实际的场地，包括测
的测向系统在实验室的 向系统在理想场地上 向天线的测向系统精
精度设备使用理想的天 的测向精度（未考虑 度； 依据经验给出平均
线仿真器测试。
反射波因素）。
值。
分析： 未考虑测向天线 未考虑在真实电磁环 在“正常”的天线位置，
图 2 不同振子的测向天线比较
67 中国无线电２００６／１０
厂 商 发 布
＊ 信号带宽； ＊ 信号中心频率； ＊ 信号的发射时间； ＊ … 。 并且，在频谱窗口标记出所有的预分类信号以便于观 察。 预分类器具有两个优点： （１） 测向机在扫描时收集的海量信息压缩为需要的 关键信息。由于数据量减少很多，当一个网络中所有测向 机需要联合定位时，不需要高速数据连接。 （２） 自动分类。相对于操作员的人工分类节省了大 量时间。
事实上，为了避免测向模糊性，天线振子间的距离是 有限制的。所以，对于任一频率的天线孔径取决于天线振 子的数量。 图 ２ 比较了振子间距离相同的分别具有 ５ 和 ９ 个振子 的两副测向天线。可以看出，天线振子越多，测向天线就 具有更高的测向准确度、灵敏度和抗波前失真能力。基于 这种原因，Ｒｏｈｄｅ＆Ｓｃｈｗａｒｚ 总是尽量使用更多的振子。 有数据表明，罗德与施瓦茨公司的带有 ９ 个振子的测向系 统在总体测向精度指标上，优于带有 ５ 个振子的测向系统 ２～３ 倍，另外，其测向值的稳定性相应提高。
68 中国无线电２００６／１０
66 中国无线电２００６／１０
厂 商 发 布
本文考虑一个圆形天线阵，其直径越大，抗反射的能 力越强。图 １ 展示了在处理同样的反射波干扰时，宽孔径 天线比窄孔径给出更高的精确度。
无线电测向原理
2009
C2 0.01uF(103) C5 0.01uF(103) C6 0.01uF(103) C11 0.01uF(103) C17 0.01uF(103)
C16 C20
1000PF(102)(1n) 1000PF(102)(1n)
C4 4700PF(472) (4n7) C19 4700PF(472)(4n7)
高频放大
差频检波 低频放大
功率放大
2009
★大音面（大音点）
当磁棒轴线的垂直方向对着电台时耳机声音最大，此时磁性天线 正对着电台的那个面称大音面，或大音点。
★小音面（哑点线）
当磁棒轴线正指电台时，耳机声音最小或完全无声，此时 称小音点或哑点
2009
单方向的测定 ★复合天线使用原理
直立天线在水平平面的方向图是一 个圆。天线转动360度，感应电势e直 的大小和极性都不会变化。现设直立天 线的电势等于1，并为正值；设磁性天 线的电势最的值也等于1，将磁性天线 旋转360度时其电势的大小和极性做出 标注。我们再将任一方向上两天线的电 势相加，如在0度或180度方向上，e直 =1，e磁=0，合成电势（e合）=1；在 90度方向上，e直=1，e磁=1，e合=2； 在270度方向上e直=1，e磁=-1，e合 =0，等等。由图可见，上半部分各方 向上的两天线电势极性相同，合成电势 为两电势之和；下半部各方向上两电势 的极性相反，合成电势为两电势之差。 总的合成结果是一个实线所示的心脏形 方向图。
2009
2009
2009
2009
2009
15个电阻、20个电容、3个二极管、3个三极管、2个电感线圈
1、电阻器，简称电阻
R1 39K 橙白橙
R9 R10 R11 R12 R13 R14 R15
电子产品的组装与调试
压接技术的特点是：操作简便，适应各种环境场合， 成本低、无任何公害和污染。存在的不足之处是：压 接点的接触电阻较大，因操作者施力不同，质量不够 稳定，因此很多连接点不能用压接方法。
3.绕接装配 绕接是将单股芯线用绕接枪高速绕到带棱角（棱
3.2.4 其他组装方法
表面安装技术是将电子元器件直接安装在印制电 路板或其他基板导电表面的装接技术。在电子工业生 产中，SM实际是包括表面安装元件（SMC），表面 安装器件（MID），表面安装印制电路板（SMB）， 普通混装印制电路板（PCB），点粘合剂，涂焊锡膏， 元器件安装设备，焊接以及测试等技术在内的一整套 完整的工艺技术的统称。SMT涉及材料，化工、机械、 电子等多学科、多领域，是一种综合性的高新技术。
3.3 典型零部件安装
（一）瓷件、胶木件、塑料件的安装 这类零部件的特点是强度低，安装时易损，因此要 选择合适衬垫和注意紧固力。安装瓷件和胶木件时要在 接触位置加软垫，如橡胶垫、纸垫、软铝垫，决不可使 用弹簧垫圈。 塑料件较软，安装时容易变形，应在螺钉上加大外 径垫圈，使用自攻螺钉时螺钉旋入深度不小于螺钉直径 的2倍。 （二）面板零件安装 面板上调节控制所用电位器、波段开关、按插件等 通常都是螺纹安装结构。安装时，一要选用合适的防松 垫圈，二要注意保护面板，防止紧固螺钉时划伤面板。
3.2 组装
组装是将电子零部件按要求装接到规定的位 置上，既要实现电气性能安全可靠又要保证经 久耐用。安装质量不仅取决于工艺设计，很大 程度上也依.1 组装技术要求
不同的产品，不同的生产规模对组装的技术要
求是各不相同的，但基本要求是相同的。
1.安全使用 电子产品组装，安全是首要大事。不良的装配 不仅
无线电测向基本技巧
无线电测向基本技巧 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】无线电测向基本技术短距离无线电测向的基本方法和基本技术，可归纳为下列几个方面：一、收测电台信号1、收听电台信号当不了解被收听电台信号的强度时，如在起点收听首台或找到某台后收测下号台（应迅速离开该台十余米），可将音量旋到最大，边转动测向机，边调整频率旋钮，听到信号后，首先辩认台号是不是你现在需要寻找的电台呼号，然后缓慢地左右细调，使声音最大，音调悦耳。
最后，将音量旋钮旋至适当位置，进行测向。
2、测出电台方向线的基本方法:(1)80米波段测向的基本方法：单向—双向法：按下单向开关，使本机大音面作环向扫动，同时旋转频率钮，当耳机内出现需要测收的电台信号且声音最大时，测向机大音面所指方向即为电台方向。
这一过程称测单向。
由于大音面是一个较大的扇面，难以准确地确定电台方向线，因此在单向测完后要松开单向开关，用磁性天线的小音点（即磁棒）对着电台并左右摆动，声音最小时磁棒所指方向，即为电台的准确方向。
后面的这个过程称为测双向。
双向—单向法：先不按单向开关，用磁性天线收到电台信号后，水平旋转测向机，找出小音点（或称哑点线）获得电台所在直线，然后按下单向开关并转动测向机90°，在此位置上，反复迅速的旋转测向机180°，比较声音大小，声音大时，本机单向大音面所指的方向，即为电台的方向。
最后再用双向小音点瞄准。
（2）2米波段测向的基本方法：单向法（也叫主瓣一次测向法）：当2米波段测向机收到电台信号后，转动天线360，依靠尖锐的主瓣方向图（此时引向器的前引伸方向声音最大），即可明确地测出电台方向线。
若发现主瓣与后瓣难以分清（在前后两个方向上声音大小差不多），可将测向机音量关小，举过头顶，在主、后瓣两个方向上翻转天线（见图，应注意保持天线所在面与地面的平行），反复对比两边的音量大小，防止测反方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PJ-80型无线电测向机性能探究与装配
调试
摘要：伴随着科学技术的不断进步和发展无线电侧向技术逐步开始实现在各个领域的应用尝试。
无线电测向主要是以电磁波的传播具体特性为依据，通过无线电波的形式来进行对设备的电磁波来波具体方向检测。
在空气中无线电波会一直沿直线进行传播，所以在电波方向可以确定的情况下就可以实现出发射台的方位确定。
无线电测向技术的应用在未来有望进一步扩大范围。
关键词：无线电测向机；性能探究；装配调试
引言
无线电测向运动是一项科学技能型体育竞技活动，运动员手持测向机、地形图，按照随机抽取的搜台次序，在规定的时间内，依次寻找到发出不同频率信号的隐蔽电台，并打卡记录。
按有效搜台数量和时间评定成绩。
1无线电测向机原理和性能要求
1.1无线电测向机原理
首先，简单地回顾一下无线电信号的发射和接收过程：无线电发射台首先把声音和图像转化为跟随声音、图像变化的声频、视频电信号，再叠加到高频、大功率交流电上（一般称为载波），这个过程叫调制。
把这种经过调制的“载波”传输到发射天线，通过天线的电磁辐射作用以电磁波的形式向四周传播扩散。
在电磁波的覆盖区域内，我们打开收音机或电视机，通过天线接收无线电波，再经过收音机或电视机的调谐、混频、放大、解调等处理分离、还原出原来的声频、视频电信号，这样我们就能收听到遥远地方的广播电台和电视台的节目。
无线电测向机原理和上述原理相似，不同的是它发射的信号是一组固定的、重复的莫尔斯电码信号。
发射机的特点是功率小、信号覆盖范围小。
1.2无线电测向机系统组成
在研究无线电测向机系统之前先介绍一下发射机发射的信号。
比赛时，无线
电台是隐蔽的，每个台都有编号和呼号，用莫尔斯电码定时发送该台呼号。
电台
的拍发速度为２５～８０Ｂ／ｍｉｎ。
８０ｍ波段频率覆盖范围为３．５～
３．６ＭＨｚ；０号台频率３．５ＭＨｚ；信标台频率３．６ＭＨｚ；５号台频
率３．５５ＭＨｚ。
无论是平时训练，还是参加比赛，运动员都要使用测向机寻
找隐蔽电台。
各种测向机因工作频段不同，其外形结构、电路组成可能不同。
但
它们基本组成相似，包括测向天线、收信机、指示器三个组成部分。
1.3测向天线的组成与原理
测向天线的作用是接收信号。
测向天线由两部分组成：磁性天线和直立天线。
其中磁性天线由磁棒和线圈组成。
磁棒的作用是使线圈感应信号更强，分别表示
了有无磁棒穿过线圈的磁场情况。
2掌握无线电测向技巧
2.1起点测向技巧
在起点测向中，为确保调试者能够顺利完成电台大致方位测定的任务，应当
使其掌握相关的技巧，具体如下：调试者应掌握测向机的正确使用方法，用单手
握住设备，使其大音面朝向前方，并用拇指按下开关，插好天线，调整到相应频
率之后，转动测向机，耳机声音达到最大时，大音面所在的方向，就是电台的方位。
当确定电台的方位之后，为准确定出方向线，调试者可以用天线上的小音点，对着电台方向，然后转动测向机，耳机声音最小或无声时，小音点所指的方向即
为电台的方向线。
在距离比较远，且信号比较微弱的情况下，通过上述方法，能
够帮助调试者快速准确地对电台方向进行测定。
2.2途中测向技巧
在进行途中测向时，需要对前进路线进行修正，并沿着修正后的路线快速达
到电台附近的区域，这是该环节的主要任务，应对如下技巧加以掌握：离开起点
之后，当确定信号的来波方向时，调试者要朝着信号的方向快速逼近，并在这一
过程中，对测向机上的天线进行左右摇晃，认真听摇晃天线时耳机中声音的变化，根据声音的大小，对前进方向进行调整，避免偏离路线。
调试者要时刻注意耳机
中的声音变化，若是声音变大，则可继续按照路线前行，声音变小后，可顺着原
路往回找，由此可以快速接近信号源，提高测向的准确率。
当信号指向建筑物内
部时，先不要进入，可以绕至建筑物后侧对信号进行判断，这样不但能够避免浪
费时间，而且还能节省体力。
2.3近台测向技巧
在无线电测向活动中，近台测向是测向过程的最后一个阶段，是找到隐蔽电
台的关键环节。
调试者在该环节中，应当掌握如下技巧：近台测向时，调试者必
须集中注意力，并对周围的环境进行仔细观察，利用敏捷的思维进行分析判断，
根据收到的电台信号，反复进行几次单向测向，通过测向机的大音面判断是否转
至电台后侧。
跟踪信号时，不能急于求成，而是要不断摆动测向机，避免失去电
台的方向。
在实际的测向活动当中，受到地形地貌等因素影响，会使交叉定点的
成功率降低，对此调试者可按照远距离测出的方向线和点位，争取在电台发射下
一轮信号之前，靠近其位置。
3无线电测向机装配与调试
3.1监测测向整体情况
监测方面，随着信号源发射功率降低，各测试条件下监测设备接收电平持续
降低，信号接收质量逐渐恶化。
在遮挡环境中，无人机接收全向信号对应发射功
率低限为0dBm，所设发射功率全区间内均可接收定向信号；PR-100接收全向、
定向信号对应功率低限分别为-5dBm、5dBm。
测向方面，随着发射功率降低，PR-100（两种环境）和无人机（空旷）的测向准确度随之降低。
在遮挡环境中，无
人机示向度无明显变化趋势，其可对全向、定向信号完成测向对应的发射功率低
限分别为5dBm、-5dBm。
3.2监测环境维度
无人机在空旷环境中的接收效果优于遮挡环境，对全向信号的监测优势更明显；在遮挡环境中的整体测向效果优于空旷环境，表现为示向度更准确、可测功
率范围更宽。
当发射功率设为最高值19dBm时，在两环境中无人机均出现迷航现象，自身GPS受干扰严重，无法正常工作，限制了其在空旷环境中的应用。
此外，在发射全向信号时，虽然在空旷环境中可测向的临界发射功率更低，但测向结果
偏差较大，实际参考价值不高。
与无人机相似，PR-100也在空旷环境中有更好的
接收效果，对全向信号的监测优势更明显；在遮挡环境中的测向结果较空旷环境
更准确。
3.3监测手段维度
无论遮挡或空旷环境，对于定向信号，无人机的接收效果均优于PR-100；对
于全向信号，PR-100的接收效果均优于无人机。
在遮挡环境中，PR-100的测向
准确度整体优于无人机。
在空旷环境中，若将发射EIRP划分为高、中、低三个
区间，则：在EIRP高区间，无人机因自身GPS受目标信号干扰，无法悬停与监
测测向；在EIRP中区间，无人机的测向方位及交会定位结果，相对于PR-100更
准确；在EIRP低区间，无人机示向度偏差较大，此时PR-100的最大幅度指向较
无人机更准确，但偏差亦较大。
由于各测试条件下设备与信号源间的空间直线距
离不同，自由空间传播损耗也相应有差异。
在进行各维度测试结果比较时，均对
自由空间传播损耗计算式中的d项（20lgd）作了对应“补偿”计算，以确保各
条件下的结果有可比性，从而使分析结论更准确可靠。
在实际干扰查找中，若无
人机出现迷航、GPS持续告警等异常情况，表明无人机可能距离干扰源较近，或
干扰源发射功率较高，已影响无人机正常飞行作业。
如继续使用无人机进行监测
测向，存在引发安全事故的风险。
在该情况下，建议更换监测设备，使用移动监
测车或地面查找设备搜寻目标干扰信号；或改变测试点至其他位置后，再次升空
监测并观察效果。
从这一角度看，在民航客机GPS干扰查找中，无人机更适用于
探测干扰信号是否存在，以及判断和确认大致方向，而不适宜直接进行逼近查找。
结语
伴随着我国无线电事业的进步和发展，无论是在民用领域还是在国防军事领域，该技术的应用都开始发挥出了明显作用和巨大帮助，同时，仅仅依靠传统的
组合式无线电测向设备已经无法实现对当前各类设备的应用要求的满足，所以我国的无线电测向设备越来越向着数字集成化多功能方向发展。
参考文献
[1]陈华.无线电测向运动教学与大学生意志品质的培养[J].杭州电子科技大学学报(社科版),2009,01:65-68.
[2]刘利军.浅论无线电测向技术及其应用[J].中国高新技术企
业,2009,07:7-8.
[3]常学光.浅谈无线电测向系统[J].中国无线电,2006,09:47-48+68.。
