管井井点降水施工方法

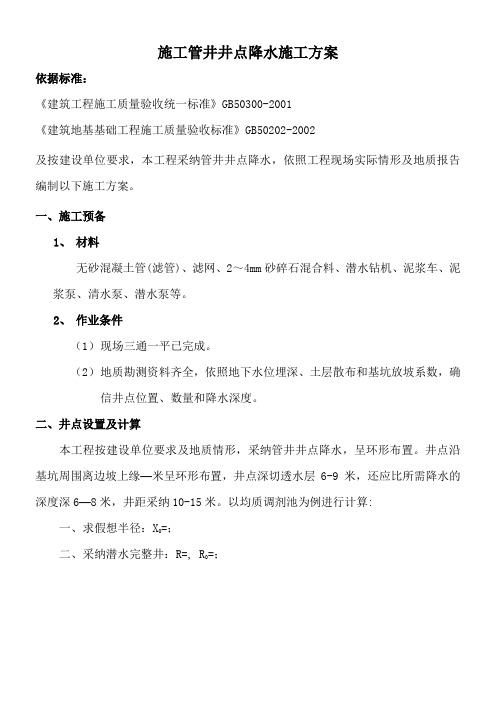

施工管井井点降水施工方案
施工管井井点降水施工方案 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑地基基础工程施工质量验收标准》GB50202-2002 及按建设单位要求，本工程采纳管井井点降水，依照工程现场实际情形及地质报告编制以下施工方案。 一、施工预备 1、 材料 无砂混凝土管(滤管)、滤网、2～4mm砂碎石混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。 2、 作业条件 （1） 现场三通一平已完成。 （2） 地质勘测资料齐全，依照地下水位埋深、土层散布和基坑放坡系数，确信井点位置、数量和降水深度。 二、井点设置及计算 本工程按建设单位要求及地质情形，采纳管井井点降水，呈环形布置。井点沿基坑周围离边坡上缘—米呈环形布置，井点深切透水层6-9米，还应比所需降水的深度深6—8米，井距采纳10-15米。以均质调剂池为例进行计算: 一、求假想半径：X0=； 二、采纳潜水完整井：R=, R0=；3、深水井点涌水量Q=2652m3/d= m3/s;深水过滤器进水部份每米的单位进水量q= m3/s; 4、深水过滤器进水部份需要的总长度Q/q=; 五、假定井数进行试算确信深井井点数量,当井数为22个,取H=12-4=8m, h0=； 六、此数值符合,nh0=＞Q/q=; 7、深井的井点布置考虑工程的平面尺寸经多次试排后,确信的22个井点距建筑物的中心位置,求得㏒x1-20,再次计算涌水量Q= 2788m3/d= m3/s;与原计算涌水量相近,故总涌水,深井井点数和布置距离知足要求. 污泥脱水间及污泥贮池计算方式同上, 污泥脱水间设环形井点个,污泥贮池设环形井点个. 三、工艺流程 井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的碎石过滤层→洗井→井管内下设水泵、安装抽水操纵电路→试抽水→降水井正常工作→降水完毕拔井管→封井 四、操作要点及技术要求 1.定位：依照设计的井位及现场实际情形，准确信出各井位置，并做好标记。 2.采纳循环钻成孔，孔径一样为600-800mm，用泥浆护壁，孔口设置护筒、，以防孔口塌方，并在一侧设排泥沟、泥浆池。 成孔后当即清孔，并安装井管。井管下入后，井管的滤管部份应放置在含水层的适当范围内;并在井管与孔壁间填充碎石滤料。 3.安装水泵前，用紧缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。 4.采纳DN50水泵，及DN50塑料管将地下水排到建设单位指定的排水沟。水泵安装后，对水泵本身和操纵系统做一次全面细致的检查，合格后进行试抽水，知足要求后转入正常工作。 5.观测井中地下水位转变，做好详细记录。 五.质量要求 1.基坑周围井点应付称，同时抽水，使水位差操纵在要求限度内。 2.井管安放应力求垂直并位于井孔中间，井管顶部应比自然地面高0.5m。 3.井管与土壁之间填充的滤料应一次完成，从井底填到井口下左右，上部采纳不含砂石的粘土封口。 4.每台水泵应配置一个操纵开关，主电源线路要沿深井排水管路设置。 5.大口井成孔直径必需大于滤管外径30cm以上，确保滤管外围的过滤层厚度。 6.滤管在井孔中位置偏移不得大于滤管壁厚。 六.平安要求 1.增强水位观测，使靠近建筑物的深井水位与周围水位之差维持不大于l.0m.避免建筑物显现不均匀沉降。2.施工现场应采纳四路供电线路，正式抽水后干线不得停电、停泵。 3.按期检查电缆密封的靠得住性，以防磨损后水渗入电缆芯内，阻碍正常运转。 4.遵守《辽宁省建筑工程施工平安操作规程》，严禁带电作业。 5.降水期间，必需24h有专职电工值班，持证操作。 6.潜水泵电缆不得有接头、破损，以防漏电。 七.环保方法 1.含泥砂的污水，应按建设单位提供的排水沟，排入指定地址，严禁随地排放。 2.施工期间应增强环境噪声的长期监测，指定专人负责实施噪声监测，监测设备应校准、检定合格，在有效期内。测量方式、条件、频度、目标、指标，测点的确信等需符合有关国家噪声治理规定。对噪声超标有关因素及时进行调整，发觉不符合，采取纠正与预防方法，并做好记录。
管井降水施工方案
管井降水施工方案本工程位于遂宁市船山区，场地原为居民宅基地、种植地及居民道路，经过拆迁，现用建渣铺垫。
该标段共建3栋高层和局部商业楼，设计地下二层，地上1~32层，建筑面积约为m2，商业楼面积为m2，建筑高度为6米~99.45米。
基础形式为筏板基础和桩基础，主楼筏板厚度为1200，地下室筏板厚度为300，基础梁高度为1150.编制依据包括XXX出具的南滨帝景A区地质勘查报告、《基础结构平面布置图》和相关规范、规程、标准。
其中包括中华人民共和国、行业和XXX颁布的建筑结构和建筑施工的各类规范、规程及验评标准、ISO9001质量管理标准、ISO环境管理标准、OSHMS职业安全健康管理标准等。
工程概况介绍完毕后，下一步需要对地下水文概况进行分析。
遂宁位于四川盆地中部，属亚热带温暖湿润气候，气候条件优越。
根据水文资料，区域内涪江河年平均水位约为273.00m，最大流量约273.00m3/s，涪江历史最高洪水约为278.174m，流量为m3/s。
拟建场地在地貌上属涪江Ⅰ级阶地，地下水主要为孔隙潜水，水量丰富，水位变化主要受季节性降水及涪江水位控制。
根据地勘，水位一般在砂卵石层中，厚度约为7～10m，稳定水位埋深约0.3-2.0m。
基坑降水是工程的先行工作，为确保土方开挖的顺利施工必须在土方开挖前10天进行降水。
人工降水的方法有多种，结合本工程的水文地质条件和该地区以往降水经验，采用管井井点降水是本工程优选的方法，其降水效果好、作业条件简单、运行管理方便、操作维修简便、运行成本低、可塑性大。
井点设计依据包括勘察报告、红线图、技术规范等。
基坑涌水量计算采用《建筑基坑支护技术规范》(120-2012)附录E公式E.0.1进行，计算得到基坑涌水量为Q = 113.04m3/h。
根据计算结果，基坑总涌水量为7360.8立方米/天。
为了计算降水井的数量，需要先计算单井出水量，根据公式计算得到单井出水量为851.4立方米/天。
管井降水施工工艺
管井降水施工工艺管井降水施工工艺下面是管井降水施工的工艺流程和方案。
1、管井施工工艺流程图成孔施工机械设备选用工程钻机及其配套设备。
采用正循环回转钻进泥浆护壁的成孔工艺及下井壁管、滤水管，围填填砾、粘性土等成井工艺。
其工艺流程如下：测量放线人工造浆洗井钻机定位泥浆池安装水泵及控制电路钻孔沉淀池试抽水清孔泥浆排放降水井正常工作吊放管井制作管井降水完毕拔井管填料封口封井2、施工方案1）测放井位：根据井位平面布置示意图测放井位，当布设的井点受地面障碍物或施工条件的影响时，现场可作适当调整；2）埋设护口管：护口管底口应插入原状土层中，管外应用粘性土和草辫子填实封严，防止施工时管外返浆，护口管上部应高出地面0.1m～0.3m；3）安装钻机：机台应安装稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一线；4）钻进成孔：降水井开孔孔径为φ800mm，均一径到底。
钻进开孔时应吊紧大钩钢丝绳，轻压慢转，以保证开孔钻进的垂直度，成孔施工采用孔内自然造浆，钻进过程中泥浆密度控制在1.10～1.15，当提升钻具或停工时，孔内必须压满泥浆，以防止孔壁坍塌；5）清孔换浆：钻孔钻进至设计标高后，在提钻前将钻杆提至离孔底0.50m，进行冲孔清除孔内杂物，同时将孔内的泥浆密度逐步调至1.10，孔底沉淤小于30cm，返出的泥浆内不含泥块为止；6）下井管：管子进场后，应检查过滤器的缝隙是否符合设计要求。
下管前必须测量孔深，XXX符合设计要求后，开始下井管，下管时在滤水管上下两端各设一套直径小于孔径5cm的扶正器（找正器），以保证滤水管能居中，井管焊接要牢固，垂直，下到设计深度后，井口固定居中；7）填砾料（粗砂）：填砾料前在井管内下入钻杆至离孔底0.30m～0.50m，井管上口应加闷头密封后，从钻杆内泵送泥浆进行边冲孔边逐步稀释泥浆，使孔内的泥浆从滤水管内向外由井管与孔壁的环状间隙内返浆，使孔内的泥浆密度逐步稀释到1.05，然后开小泵量按前述井的构造设计要求填入砾料，并随填随测填砾料的高度，直至砾料下入预定位置为止；8）井口封闭：在粗砂的围填面上采用优质粘性土围填至地表，围填时应控制下入速度及数量，沿着井管周围少放慢下的围填。
顶管工程管井降水施工方案
顶管工程管井降水施工方案一、施工前的准备工作1、确定降水目标在顶管施工之前，首先要对施工区域的地形、地质、水文等情况进行详细调查和分析，准确掌握地下水的分布状况及其渗流规律。
根据地下水的水位及排水需要，确定降水的目标和方案。
2、确定降水方式根据施工现场的特点和水文地质情况，确定降水的方式和方法。
一般采用井点降水和排水沟结合的方式。
3、制定降水方案根据降水目标和降水方式，制定详细的降水方案。
包括降水定位、井点布设、降水井的设计和排水管道的设置等。
二、施工中的降水措施1、井点降水在顶管施工现场，根据地下水的分布情况和渗流规律，选择合适的井点。
首先进行井点布设，然后进行井点开挖和加固。
在进行井点开挖的同时，要做好井点支护及防渗工作，确保井壁的稳定和井点的密封。
2、排水沟建设在顶管工程施工现场，根据地下水的分布情况和渗流规律，设置排水沟，将地下水引向降水井。
排水沟的断面宽度、深度和坡度要根据地下水水位、排水管道的流量和排水能力进行合理设计和计算。
3、加强监测在降水施工过程中，要不断监测降水效果和施工现场的地下水位。
一旦发现地下水位的异常变化，要及时采取相应的对策。
同时，还要对降水工程的施工质量和安全进行监督和检查，确保施工过程中不出现质量和安全事故。
4、排水管道设置在进行降水施工的同时，要根据地下水位和排水管道的流量，合理设置排水管道。
排水管道的规格和材质要符合工程要求，同时要对排水管道进行定期的清理和维护，确保排水管道畅通无阻。
三、施工后的巡视和维护1、巡视和监测在顶管工程施工完成后，要定期进行施工现场的巡视和监测，掌握地下水的动态变化情况。
一旦发现地下水位的异常变化，要及时采取相应的对策，确保地下水位的稳定和施工现场的安全。
2、维护管理在顶管工程施工完成后，要对降水设施进行及时的维护和管理。
定期对降水井和排水管道进行清理和维修，确保降水设施的正常运行和使用。
四、降水施工中的注意事项1、确保工程质量降水施工是顶管工程施工中的重要环节，要注意降水设施的设计和施工质量。
管井降水施工方案
管井降水施工方案管井降水施工方案为了保证管井降水施工的高效、安全和可靠性，我们制定了以下方案：一、施工前准备工作1.组织专业人员根据设计图纸进行现场勘测，确定管井降水的施工位置和方式。
2.清理施工区域，确保施工区域的平整和安全。
3.检查施工设备和工具的完好性，确保施工所需要的设备和工具正确、有效。
二、施工过程1.确定降水井的位置和数量，并在施工区域进行标示。
2.按照设计图纸设置好降水井的深度和直径。
3.采用适当的方式进行开挖降水井，根据土质的情况选择合适的开挖工具和方法。
4.根据设计要求，设置好降水井的入口管道。
5.铺设好降水井的底部材料，确保材料的平整和稳固。
6.根据设计要求，设置好降水井的出口管道。
7.施工过程中及时检查降水井的质量，并进行相应的修整和调整。
8.施工完毕后进行清理工作，保持施工现场的整洁和安全。
三、安全措施1.在施工现场设置明显的安全警示标志，提醒周围人员注意施工作业。
2.施工过程中，严格遵守安全操作规程，确保安全操作，防止事故发生。
3.对施工人员进行必要的安全培训，确保他们了解施工安全注意事项。
4.施工人员应佩戴安全帽、安全鞋等必要的安全防护用具，并配备必要的防护设备。
5.根据施工现场的具体情况，布置好安全防护网，防止物体坠落或人员滑倒。
四、质量控制1.施工过程中，严格按照设计图纸和施工要求进行操作，确保施工质量符合设计要求。
2.严格控制施工过程中的各项指标，如降水井的深度、直径、底部材料的使用等。
3.施工完成后，对降水井进行质量验收，确保降水井的质量合格。
4.施工结束后，及时整理施工记录和资料，以备后续的质量评估。
通过对管井降水施工方案的细致制定和严格执行，我公司将确保管井降水施工的高效性、安全性和可靠性，为客户提供满意的服务。
同时，我们将持续改进施工方案，以适应市场需求和技术发展的要求。
管井井点降水方案
XXXXXX工程开挖管井井点降水方案一、程概况根据分部工程的岩土详见堪报告，该工程底面积995.38平方米、基础埋深5.0—6.0米，结构形式为钢筋砼；建设地址位于XXXXXXXXXXXXXXXXX。
经钻探，地岩性主要为粉土、粉质粘土及粉砂。
受季节降水的影响，勘探期间实测孔内稳定水位埋深0.2—1.0米，水位年变幅约1.0米。
可用管井井点降水的原理进行降水。
二、基础开挖降水根据工程的岩土工程勘察报告知，可轻型井点降水或管井井点降水。
1、主要机具设备机具设备由滤水井管和吸水管和水泵等组成。
1）滤水井管下部滤水井管过滤部分用钢筋焊接骨架，外包孔眼为1—2㎜滤网，长2—3㎜，上部井管部分用直径200㎜以上的钢管或塑料管。
2）吸水管用直径50—100㎜的钢管或胶皮管，插入滤水井管内，其底部应沉到管井吸水时的最低水位以下，并装逆止阀，上端装设带法兰盘的钢管一节。
3）水泵采用BA或B型流量25m3/h离心泵。
4）由于降水作业开始后必须连续作业，而现场的施工电源不能够确保降水作业期间不发生停电事件，为了确保降水作业的连续性，避免因停电造成塌方事故，降水作业开始时，施工现场必须设置一台150 kw的柴油发电机组。
2、作业条件1）地质勘探资料具备，根据地下水位深度、土的渗透系数和土质分布已确定降水方案。
2）基础施工图纸齐全，以便根据基层标高确定降水深度。
3）已编制施工组织设计，确定基坑放坡系数、井点布置、数量、观测井点位置，并已测量放线定位。
4）场三通一平工作已完，并设置排水沟。
5）点管及设备已购置，材料已备齐，并已加工和配套完成。
3、施工操作工艺1）采用沿基坑外围四周呈环形布置，井管埋设的深度为15米，间距10米。
2）管井埋设采用泥浆护壁冲击钻成孔。
钻孔孔径比管外径答200㎜。
钻孔底部应比滤水井管深200㎜以上。
井管下沉前应进行清洗滤井，冲除沉渣，可灌入稀泥浆用吸水泵抽出置换，或用空压机洗井法，将泥渣清出井外，并保持滤网的畅通，然后下管。
基坑管井井点降水施工工法
建筑基坑管井井点降水施工工法1前言在地下水位以下的含水丰富的土层中开挖大面积基坑时,采用一般的明沟排水方法，常会遇到大量地下涌水,难以排干。
当遇到粉、细砂层时,还会出现严重的翻浆、冒泥、流砂现象,不仅使基坑无法挖深,而且还会造成大量水土流失,使边坡失稳或附近地面出现塌陷，严重时还会影响附近建筑物的安全，当遇到有此种情况出现，一般应采用人工降低地下水位的方法施工.管井井点排水作为人工井点降水方法中的一种，因其具有设备简单，施工方便,降水量大等特点已成为地下水位丰富的建筑基坑降水的常用方法。
掌握该方法在项目上的应用，不仅可使公司相关技术人员掌握建筑基坑降水排水上的一门常用的施工方法，而且也可丰富钻前工程上的降排水的施工途径.2特点管井井点又称大口径井点。
它具有排水量大,抽水效果好,施工井点少,各井点相互独立，设备简单；而且，井点降水可大大改善施工操作条件，提高工效，加快施工进度,工程费用较低等特点,是人工降低地下水位中被经常采用的降水方式.3适用范围管井井点降水的施工方法适宜于在含水层的渗透系数在1。
0～200m/d范围内的，地下水比较丰富的地区。
因其单眼井排水量大、可由浅到深进行动态降水，该方法可适用各种水文地质条件，可降低的水位深度达3～5m.4工艺原理和设计概述管井井点作为井点排水方法的一种，是在基坑开挖前，沿开挖基坑的四周、或一侧、两侧埋设一定数量深于坑底的井点滤水管或管井，以总管连接或直接与抽水设备连接从中抽水，使地下水位降落到基坑底0。
5～1。
0m以下。
4。
1工艺原理管井井点降水的工艺原理是用水泵将土中水分排除后，利用土体中动水压力的减小或消除，大大提高了边坡的稳定性,边坡可放坡,可减少土方开挖量；另外，由于渗流向下，动水压力向下，井点降水法的实施可增加土颗粒间的压力使坑底土层更加密实；因此，采用管井井点降水法降低地下水位，可使施工人员在无水干燥的条件下开挖土方和进行基础施工。
不但可避免大量涌水、冒泥、翻浆,而且即使在粉细、粉土地层开挖基坑，也可防止流沙现象的发生。
管井井点降水施工组织计划
牧马山污水处理厂工程降水专项方案编制：审核：审批：北京桑德环境工程有限公司目录一、编制依据 (3)二、施工准备 (3)三、井点设置及计算 (3)四、工艺流程 (3)五、操作要点及技术要求 (4)六、质量要求 (4)七、安全要求 (5)八、环保措施 (5)管井井点降水施工方案一、编制依据：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002工程施工图纸岩土工程勘察报告及按建设单位要求，本工程采用管井井点降水，根据工程现场实际情况及地质报告编制以下施工方案。
二、施工准备1、材料无砂混凝土管(滤管)、滤网、2～4mm砂碎石混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。
2、作业条件（1）现场三通一平已完成。
（2）地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。
三、井点设置及计算本工程按建设单位要求及地质情况，采用管井井点降水，呈矩形布置。
井点沿基坑周围离边坡上缘1.5—1米呈矩形布置，井点深入透水层3-7米，还应比所需降水的深度深6—8米，井距根据现场情况定，共6口降水井。
四、工艺流程井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的碎石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井五、操作要点及技术要求1.定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。
2.采用循环钻成孔，孔径一为300mm，用泥浆护壁，孔口设置护筒、，以防孔口塌方，并在一侧设排泥沟、泥浆池。
成孔后立即清孔，并安装井管。
井管下入后，井管的滤管部分应放置在含水层的适当范围内;并在井管与孔壁间填充碎石滤料。
3.安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。
4.采用DN100水泵，及DN100塑料管将地下水排到建设单位指定的排水沟。
管井井点降水施工工艺工法
管井井点降水施工工艺工法QB/ZTYJGYGF-DT-0201-2011第二工程有限公司李义堂1前言1.1工艺工法概况当深基坑工程处于地下水位以下时，为保证基坑土方开挖施工（无水作业条件）的顺进行、确保土方边坡的稳定，需将地下水位降到基坑基底以下，这项工作就称为降水。
降低地下水位的方法，一般可分为集水坑降水和井点降水两大类。
井点降水包括：真空井点、轻型井点、喷射井点、引渗井点、大口井井点、辐射井点、电渗井点、水平井点、潜埋井点、管井井点等降水方法。
深基坑工程根据围护结构形式和地质状况的不同，可以选择基坑内降水、基坑外降水及基坑内外相结合降水等不同的降水形式，城市地铁工程中常采用基坑内降水方式。
1.2工艺原理管井降水主要是将井点管埋设到一定深度的含水地层里，利用管井内外水位差，使土层里的地下水通过碎石滤层、滤网渗流入井管内，再通过井管内的抽水泵排出地面。
另外，也可利用地面上安装的真空泵，通过管路连接，使井管内产生负压，利用井管内外压差，加速地下水的渗流，从而迫使降水区域内的地下图1 管井降水示意图2工法特点该工法具有井位易于布置，排水量大，降水深，降水设备和操作工艺简单，降水可靠的特点。
3适用范围适用于各种地层降水施工，特别适用于渗透系数大，土质为砂类土，地下水丰富，降水深，面积大、时间长的降水工程。
4主要引用标准4.1《工程地质手册》第三版中国建筑工业出版社4.2《建筑与市政降水工程技术规范》（JGJ/T111）4.3《建筑施工计算手册》(第二版）4.4《地下铁道、轻轨交通岩土工程勘察规范》（GB50307）4.5《地下工程防水技术规范》（GB50108）4.6《地下铁道工程施工及验收规范》（GB50299）2003年版4.7《地下水非稳定流计算和地下水资源评价》科学出版社4.8《城市地下水动态观测规程》（CJJ/T76）4.9《地下铁道设计规范》（GB50157）4.10《岩土工程勘察规范》（GB50021）4.11《水文地质钻探规程》（DJ/T0148)4.12《供水管井技术规范》（GB50296）4.13《建筑地基基础工程施工质量验收规范》（GB50202）5施工方法基坑开挖之前充分研究地质水文勘查资料，并根据地质勘查资料的详细程度和施工的实际需要进行必要的补充勘测，力求全面详实掌握地质水文情况。
基坑管井井点降水施工工法教学文稿
建筑基坑管井井点降水施工工法丄、八1在地下水位以下的含水丰富的土层中开挖大面积基坑时，采用一般的明沟排水方法，常会遇到大量地下涌水，难以排干。
当遇到粉、细砂层时，还会出现严重的翻浆、冒泥、流砂现象，不仅使基坑无法挖深，而且还会造成大量水土流失，使边坡失稳或附近地面出现塌陷，严重时还会影响附近建筑物的安全，当遇到有此种情况出现，一般应采用人工降低地下水位的方法施工。
管井井点排水作为人工井点降水方法中的一种，因其具有设备简单，施工方便，降水量大等特点已成为地下水位丰富的建筑基坑降水的常用方法。
掌握该方法在项目上的应用，不仅可使公司相关技术人员掌握建筑基坑降水排水上的一门常用的施工方法，而且也可丰富钻前工程上的降排水的施工途径。
2 特点管井井点又称大口径井点。
它具有排水量大,抽水效果好,施工井点少,各井点相互独立,设备简单；而且，井点降水可大大改善施工操作条件，提高工效，加快施工进度，工程费用较低等特点,是人工降低地下水位中被经常采用的降水方式。
3 适用范围管井井点降水的施工方法适宜于在含水层的渗透系数在 1.0〜200m/d 范围内的,地下水比较丰富的地区。
因其单眼井排水量大、可由浅到深进行动态降水，该方法可适用各种水文地质条件，可降低的水位深度达 3 〜5m 。
4 工艺原理和设计概述管井井点作为井点排水方法的一种，是在基坑开挖前，沿开挖基坑的四周、或一侧、两侧埋设一定数量深于坑底的井点滤水管或管井，以总管连接或直接与抽水设备连接从中抽水，使地下水位降落到基坑底0.5〜1.0m 以下。
4.1 工艺原理管井井点降水的工艺原理是用水泵将土中水分排除后，利用土体中动水压力的减小或消除，大大提高了边坡的稳定性，边坡可放坡，可减少土方开挖量；另外，由于渗流向下，动水压力向下，井点降水法的实施可增加土颗粒间的压力使坑底土层更加密实；因此，采用管井井点降水法降低地下水位，可使施工人员在无水干燥的条件下开挖土方和进行基础施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管井井点降水施工方法
施工准备→井点的测量定位→挖井口→安放护筒→钻机就位→
钻空→回填井底砂垫层→吊放井管→回填砂砾过滤层→洗井→安置
水泵→安装抽水控制电路→试抽水→正常抽水→降水完毕后拆除、封井。
1、准备工作
平整施工场地，机械设备到场安装，调试工作，井管制作成型，砾砂、粘土等材料的准备，到场材料检查要符合要求，材料不到位，质量不符合要求不能开钻。
场地内沿基坑顶部设置400×400H砖砌排水沟，排水沟底按0.5%~1%坡度向集水井找坡，并根据现场实际情况每隔15m设置一个直径700mm，深约1.5m的简易地表集水井与排水沟贯通，将积水井内水体、地表雨水、施工废水集中并经沉淀后排入市政下水管网。
2、测量放线定位:根据设计降水平面布置图，测量定出每个管井准确位置，钻机按井点位置就位。
3、钻孔：采用GZQ-800型回转钻机循环钻进成孔，成孔垂直偏差控制在1‰之内，成孔深度应比设计深度深0.5m以上，孔口设长1.5m、Φ800护筒，护筒埋设高出地面± 0.3-0.4m，外围封填堵塞，设溢浆孔和进浆管，并保证孔内液面高出地下水位。
4、下设井管：井管安放应垂直并位于井孔中间，顶部比地面高出50cm左右，并加固措施。
5、填砾料：井管放入井内后，及时在井管与孔壁间填充粒径为
1-3cm细砾石滤料。
滤料必须符合级配要求，将设计砂砾规格上、下限以外的颗粒筛除，合格率要大于90%，杂质含量不大于3%，用铁锹下料，以防止分层不均匀和冲击井管，填滤料要一次连续完成，从底填到井口下1m左右，上部采有不含砂石的粘土分层回填并夯压封口。
6、洗井：洗井的主要目的在于清除停留在孔内和透水层中的泥浆与孔壁的泥浆，疏通透水层，并在井周围形成良好的反滤层。
砂滤料填完后，在水泵安装前洗井，洗井方法是用高压水枪冲洗管壁，同时用污水泵往外排水，冲出沉渣。
洗井工作在安放完井管、填好滤料封口前8h内进行，要一气呵成，以免成孔时护壁泥浆逐渐老化，影响土体往深井的渗水效果。
7、下放水泵：JQB1.5-6型潜水泵在安装前应对水泵本身和控制系统作一次全面细致的检查。
检验电动机的旋转方向，各部件的螺栓是否拧紧，润滑油是否加足，电缆接头的封口有无松动，电缆线有无破坏折断等情况，然后在地面上转3-5min，如无问题，方可放入井中使用。
用绳索将潜水泵吊入滤水层部位。
8、试运行
试运行前准确测定各井口和地面高，静止水位，然后开始试运行，以检查抽水设备，抽水与排水系统能否满足降水要求。
在降水井的成井施工阶段要边施工边抽水，即完成一口投入运行一口，力争在基坑开挖前，将基坑内地下水降到基坑底开挖面以下1.0m深，抽水过程中经常用测绳测量水位，水位降到设计深度后，即暂停抽水，观测井
内的水位恢复情况。
9、降水运行
在降水井，水泵，管路安装完毕正常抽水情况下，以自流水为主，必要时加真空。
降水一周并且观测井中水位达到一定深度以后方可进行土方开挖，在土方开挖的同时，继续进行降水，保证水位始终开挖土层以下。
降水井抽水时，潜水泵的抽水间隔时间自短至长，降水井的每次抽水后，应立即停泵，对于出水量较大的井每天开泵抽水的次数相应要增多。
降水运行过程中，现场实行24小时值班制，值班人员做好各井的水位观测工作，认真做好各项质量记录，做到准确齐全。
对降水运行的记录，及时分析整理，绘制各种必要的图表，以合理指导降水工作，提高降水运行的效果，降水运行记录每天提交一份，对停抽的井及时测量水位，每天1~2次。
