平面图像快速拼接技术研究
无缝拼接方案
无缝拼接方案引言无缝拼接是指在不显著破坏图像结构的情况下，将多张图像拼接在一起以形成一幅更大的图像。
这种技术广泛应用于全景图拼接、广告拼接以及视频监控领域。
本文将介绍一种基于计算机视觉的无缝拼接方案，通过图像处理算法实现高质量的图像拼接。
步骤一：特征点检测与匹配特征点检测是图像拼接的关键步骤之一。
我们需要在待拼接的图像中寻找一些显著的特征点，用以进行拼接。
常见的特征点检测算法包括SIFT、SURF和ORB 等。
在本方案中，我们选择使用SIFT算法进行特征点检测。
在完成特征点检测之后，我们需要对特征点进行匹配。
匹配的目标是找出两张待拼接图像中对应的特征点。
SIFT算法可以为每个特征点生成一个描述子，我们可以通过计算描述子之间的距离来进行特征点的匹配。
常用的匹配算法有暴力匹配和近似最近邻匹配。
在本方案中，我们选择使用近似最近邻匹配算法。
步骤二：单应性矩阵计算在找到对应的特征点之后，我们可以利用这些特征点计算出单应性矩阵。
单应性矩阵是一个3x3的矩阵，可以将一个图像从一种投影关系映射到另一种投影关系。
利用单应性矩阵，我们可以将两张图像对齐在同一个平面上。
常见的单应性矩阵计算算法有直接线性变换(DLT)和RANSAC算法。
在本方案中，我们选择使用RANSAC算法进行单应性矩阵计算。
步骤三：图像拼接在计算出两张待拼接图像之间的单应性矩阵之后，我们就可以进行图像的拼接了。
拼接的目标是将两张图像无缝地拼接到一起，使得拼接后的图像看起来像是一张完整的图像。
常见的图像拼接算法包括重叠区域平均、透视变换和多频段融合等。
在本方案中，我们选择使用多频段融合算法进行图像的拼接。
多频段融合是一种基于拉普拉斯金字塔的图像拼接算法。
首先，我们需要将两张图像分别构建成拉普拉斯金字塔。
然后，将两张图像的金字塔进行融合，融合的策略可以是按权重融合或者按像素值融合等。
最后，我们将融合后的图像通过拉普拉斯金字塔进行重建，得到最终的拼接图像。
基于灰度相关改进算法的图像拼接
参考 图像上抽取一个网格 阵列 ， 使其在待 匹配 图
像上移动 ， 计算两幅 图像的所有 网格点对应像素 点的灰度值差 的平方和最小 ， 记最小网格值 的位
置 即认 为是最佳 匹配位 置 ．
分 由前一幅图像慢慢过渡到第二幅图像并删去垂 直方向错开的部分 ．
设渐变因子为 （ ＜ ＜１ ， ０ ）对应参考图像 中重叠部分 ｆ１ ）待匹配图像 中重叠部分为 １ ， ， （ ２ｚ Ｙ ， （ ， ）融合部分为 （ Ｙ ， ， ）则有
维普资讯
第 １ 卷 第２ ８ 期 ２０ ０ ６年 ４月
沈 阳 大 学 学 报
Ｊ ＯＵＲＮＡ！ ＯＦ Ｓ ＨＥＮＹＡＮＧ ＵＮＩ ＶＥＲＳ ＴＹ Ｉ
Ｖｏ ． ８， ． １１ Ｎｏ ２
Ａｐ ． ２００６ ｒ
文章编号 ：１０ 。２ ５２ ０ ）２０ ３—３ ０ ８９ ２ （０ ６ ０ —０ ７０
机， 并且 固定 相机 的焦 距 ， 同一 视点 的水 平 面上 在
图像投影到同一柱 面上 ， 在柱 面上完成图像 的拼
接．
３ 图像的拼接
图像拼接技术 主要包括两个关键环节 ， 即图 像匹配和图像融合 ．
３ １ 图像 的匹配 ．
图像匹配 ， 即是要准确 的找到相邻图像问重
叠区域的位置 以及范围， 以便将相邻 的具有重叠 区域的图像“ 缝合” 成一个新的更大 画面 的视 图．
２ 图像 的预处理
２ １ 中值滤波… ． 中值滤波是一种非线性信号处理方法 ． 二维 中值滤波公式为
＝ ＭｅＡ｛ ｄ （） １
需要十分昂贵的全景照相机而不能被人们接受； 图像拼接方式 只需用普 通照相机拍摄一系列 图
像， 经过图像的预处理 、 匹配和融合技术就能获得

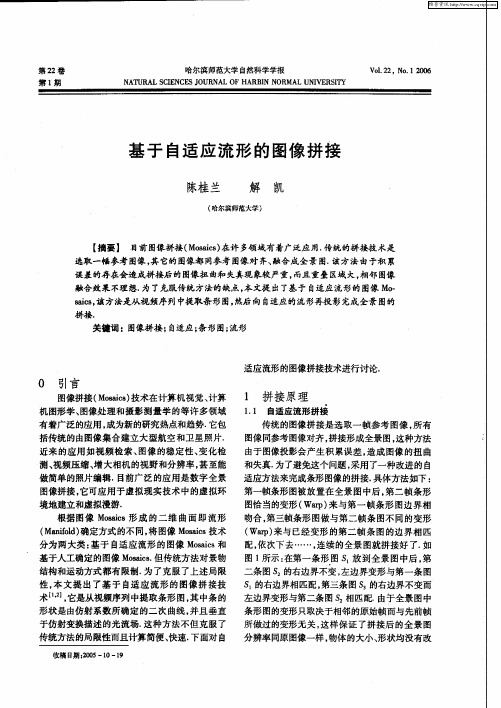

基于自适应流形的图像拼接
图像拼接 ， 它可应用 于虚拟现实技术中的虚拟环
境地建立和虚拟漫游．
根据 图像 Ｍ ｓ ｃ 形成 的二 维 曲面 即 流形 ｏａ ｓ ｉ （ ａｉｌ） Ｍ ｎ ｏ 确定方式的不同， 图像 Ｍ ｓｉ 技术 ｆｄ 将 ｏａ ｓ ｃ 分为两 大类 ： 基于 自适应流形 的图像 Ｍ ｓ ｃ 和 ｏｉ ａｓ 基于人工确定的图像 Ｍ ｓ ｃ． ｏ ｉ 但传统方法对景物 ａｓ
图 １ 粘 贴 条 形 围
变， 而且投影后 的光流方向与全景 图的重构方向
值沿三个方向的偏导数， 可从 图像序列中直接估 计出来 ， 但基本公式只有一个方程 ， 光流有两个变 量 Ｍ 因此只能求出沿灰度梯度（ ， 方 向上 ，， ） 的分量 ｂ 如图 ２ （ 所示 ） 而不能同时求出 Ｍ和 ， ， 所以只使用一点上的信息不 能完全确定光流． 这
做简单的照片编辑 ． 目前广泛的应用是数字全景
图像同参考 图像对齐 ， 拼接形成全景图， 这种方法 由于图像投影会产生积 累误差 ， 造成 图像 的扭 曲 和失真． 为了避免这个问题 ， 采用了一种改进的 自
适应方法来完成条形 图像的拼接． 具体方法如下 ： 第一帧条形 图被放置在全景图 中后 ， 第二帧条形 图恰当的变形 （ ｒ） 与第一 帧条形 图边界相 Ｗａ 来 ｐ 吻合 ， 第三帧条形图做 与第二 帧条 图不 同的变形
－
平移造成的． 所以本文采用 了光 流模型进行 图像 运动估计 ， 并结合仿射运动场来确定相邻帧间的 偏移量 ， 抽取宽度与偏移量相同的矩形窄条来依 次粘 帖成全景 图．
…
．
１： 麓） ㈤ ）： ＝≥ （
图像处理matlab及图像融合图像镶嵌图像拼接
图像处理matlab及图像融合图像镶嵌图像拼接在实际的对图像处理过程中，由于我们读出的图像是unit8型，⽽在MATLAB的矩阵运算中要求所有的运算变量为double型（双精度型）。
因此读出的图像数据不能直接进⾏相加求平均，因此必须使⽤⼀个函数将图像数据转换成双精度型数据。
MATLAB中提供了这样的函数：im2double函数，其语法格式为：I2 = im2double(I1)其中I1是输⼊的图像数据，它可能是unit8或unit16型数据，通过函数的变化输出I2为⼀个double型数据，这样两图像数据就可以⽅便的进⾏相加等代数运算.要把double的图像（范围是0到1）再次转化为256灰度值的，可以这样Igrey= uint8(I2*255)图像类型转换函数：dither() 通过颜⾊抖动，把真彩图像转换成索引图像或灰度图象转换成⼆值图像gray2ind() 将灰度图像（或⼆值图像）转换成索引图像grayslice() 通过设定的阈值将灰度图象转换成索引图像im2bw() 通过设定亮度阈值将灰度、真彩、索引图象转换成⼆值图像ind2gray() 将索引图象转换成灰度图象ind2rgb() 将索引图象转换成真彩⾊图像mat2gray() 将⼀个数据矩阵转换成⼀幅灰度图象rgb2gray() 将真彩转换成灰度图象rgb2ind() 将真彩转换成索引图象图像类型与类型间的转换1。
索引图像：包括⼀个数据矩阵X和⼀个⾊图阵MAP。
矩阵元素值指向MAP中的特定颜⾊向量。
2。
灰度图像：数据矩阵I，I中的数据代表了颜⾊灰度值。
矩阵中的元素可以是double类型、8位或16位⽆符号的整数类型。
3。
RGB图像：即真彩图像。
矩阵中每个元素为⼀个数组，数组的元素定义了像素的红、绿、蓝颜⾊值。
RGB数组可以是double类型、8位或16位⽆符号的整数类型。
4。
⼆值图像：⼀个数据阵列，每个象素只能取0或1。
矩阵的基本运算⾏列式求值：det(A)矩阵加减：+、-矩阵相乘：*矩阵左除：A/B %相当于inv(A)*B矩阵右除：A\B %相当于A*inv(B)矩阵的幂：^矩阵转置：'矩阵求共轭(实部相同，虚部相反)：conj(X)矩阵求逆：inv(X)级数的求和与收敛symsum(fun,var,a,b):其中fun是通项表达式，var为求和变量，a为求和起点，b为求和终点例如：I为1/[n*(2n+1)]从1到正⽆穷的和，求Isyms n;f1=1/(n*(2*n+1));I=symsum(f1,n,1,inf)计算结果为：I =2-2*log(2)空间曲⾯mesh()函数语法：mesh(Z):mesh(X,Y,Z,C):其中C是⽤来定义相应点颜⾊等属性的数组例：求x^2+y^2=z的空间曲⾯x=-4:4;y=x;[X,Y]=meshgrid(x,y);%⽣成x,y坐标Z=X.^2+Y.^2;mesh(X,Y,Z)曲⾯图[x,y]=meshgrid(xa,ya) 当xa,ya分别为m维和n维⾏向量，得到x和y均为n⾏m列矩阵。
基于单应性矩阵的图像拼接方法的对比分析
基于单应性矩阵的图像拼接方法的对比分析张乐【摘要】图像拼接是将一系列图像结合成一个宽场景的图像. 本文简述了图像拼接的一般流程,重点介绍了三种基于单应性(Homograohy)矩阵的图像拼接方法.文中利用三种图像拼接方法对两组图像进行拼接实验.实验结果表明:如果两幅图像在同一个平面场景或者拍照中心相同,用一个基本的单应性矩阵能完成拼接;如果两张幅像之间存在除了旋转之外的变换或者不在同一平面场景,由于单应性矩阵无法处理视差,仅使用单应性矩阵来拼接得到的结果将出现鬼影或错位.【期刊名称】《科技视界》【年(卷),期】2016(000)006【总页数】3页(P104-105,125)【关键词】图像拼接;单应性矩阵;视差;鬼影;错位【作者】张乐【作者单位】三峡大学计算机与信息学院,湖北宜昌443002【正文语种】中文图像拼接是一个很有意义的研究[1]。
为了在不降低图像分辨率的条件下获取超宽视角甚至360°的全景图，利用计算机进行图像拼接被提出并逐渐研究发展起来。
目前，图像拼接技术已经成为计算机图形学的研究焦点，被广泛应用于空间探测、遥感图像处理等领域。
图像配准和图像融合是图像拼接的两个关键技术[2]。
图像配准是图像融合的基础，而且图像配准算法的计算量一般非常大。
因此，图像拼接技术的发展很大程度上取决于图像配准技术的创新。
图像拼接技术已经发展到一个相对成熟的阶段[3]。
多数图像拼接的算法都是采用相似的思路：首先估计变换矩阵（相似变换、仿射变换或投影变换）来配准重叠区域的图像，然后将配准后的图像合成到一个公共的画布上[4]。
然而对于许多图像数据，完美的配准是很难实现的，配准结果往往存在视差错误和鬼影。
因此当前许多工作为了研究出更好的配准和合成技术来减少误对齐和鬼影。
图像拼接主要包括以下4个步骤：1）图像预处理。
包括数字图像处理的基本操作（如去噪）。
2）图像特征提取。
提取图像的特征点，常见的提取特征点算法有SIFT，SURF特征等。
基于Harris和最佳缝合线的图像拼接算法
基于Harris和最佳缝合线的图像拼接算法摘要：图像拼接是图像处理技术的一个重要内容，是一种将多张有衔接重叠的图像拼成一张高分辨率图像的技术。
该技术广泛应用于显微图像分析、数字视频、运动分析、医学图像处理、虚拟现实技术和遥感图像处理等领域[1]。
本次方法探究是为满足不同形态的工件图像拼接要求，得到拼接影像量测工件尺寸，从而对图像拼接技术做深入探究，提出基于棋盘格标定板角点检测图像拼接的处理方法。
探究基于棋盘格标定板角点特征的图像拼接技术，利用RANSAC算法提高关键点匹配度，然后为消除拍摄角度产生的尺寸误差，对拍摄的图像进行透视变换，最后基于C++编程实验实现透视变换后两张图像拼接过程，实验结果证明了拼接方法的可行性及有效性。
关键词：特征检测匹配；RANSAC；最佳缝合线图像拼接；透视变换；0引言图像拼接是一个日益流行的研究领域，它已经成为照相绘图学、计算机视觉、图像处理和计算机图形学研究中的热点话题。
图像拼接所要解决的问题一般表现为通过对齐一系列的空间重叠图像构造一个无缝的高清晰度的图像，它具有比单个图像更高的分辨率和更大的视野[2]。
对于这些有重叠部分的图像，一边通过两种方法获得：一种是固定照相机的转轴，然后绕轴旋转所拍摄的照片；另一种是固定照相机的光心，水平摇动镜头所拍摄的照片[3]。
其中前者主要是用于远景或遥感图像的获取，后者主要用于显微图像的获取还有一种方法是针对于工件测量的拍摄方式，将相机放于工件上方水平移动拍摄，将拍摄的照片拼接起来。
它们共同的特点都是获得二维图像，但通常由于机械或者场景的不理想导致各衔接图像不能完全匹配，因此这给拼接图像环节带来了严重问题。
为此，本文就图像拼接出现的严重问题，为了满足不同形态的工件图像拼接要求，提高拼接的精度，提出一种基于棋盘格标定板角点检测特征匹配的拼接方法。
1 工件图像特征点检测完成高分辨率图像拼接的第一步是选择准确度较高的图片配准方法，这样才能找出图片中的关键点(即特征点)[4]。
阵列工业图像快速拼接算法
阵列工业图像快速拼接算法高向军; 王倩; 洪留荣; 沈龙凤; 葛方振【期刊名称】《《科学技术与工程》》【年(卷),期】2019(019)022【总页数】5页(P249-253)【关键词】图像拼接; Harris角点检测; 自定义阈值; 自适应非极大值抑制; 随机抽样一致算法【作者】高向军; 王倩; 洪留荣; 沈龙凤; 葛方振【作者单位】淮北师范大学计算机科学与技术学院淮北235025【正文语种】中文【中图分类】TP391.4; TP301.6快速、高精度的在线机器视觉测量正成为工业智能化的迫切需求[1—3]。
而机器视觉应用于大型工件测量,单目相机的视场角受到限制,构建多相机阵列是一个可行途径,进而阵列工业图像的快速精确拼接成为大型工件测量系统的一大关键步骤。
总结现有图像拼接技术,一般可分为基于图像全局单应性矩阵拼接算法[4—6]和基于多个局部单应性矩阵或网格模型的图像拼接[7—9]。
其中基于图像全局单应性矩阵的图像拼接方法要求图像重叠区域尽可能处于同一个平面,且拍摄时相机光心近乎重合,否则拼接后的图像会存在明显的重影和错位现象。
基于多个局部单应性矩阵或网格模型的图像拼接算法具有很好的灵活性和拼接效果,但是该类拼接算法效率低,不能符合工业的实时性要求。
基于机器视觉的大型工件测量系统对测量工业器件需要很高的实时性。
基于图像全局单应性矩阵进行拼接的方法根据图像匹配算法的不同,一般可分为基于区域相关的拼接算法和基于特征相关的拼接算法,而在图像拼接技术中基于特征相关的图像拼接应用最为广泛。
在基于特征点的图像拼接算法中,Harris角点检测算法因其鲁棒性、稳定性和可靠性得到广泛应用[10]。
但是进行Harris角点检测时,不适当角点响应函数中的k或角点筛选阈值会产生伪角点和角点簇。
针对以上问题,选择以基于图像全局单应性矩阵进行拼接的算法,通过自定义Harris角点检测阈值,保留明显特征点,然后利用自适应非极大值抑制(ANMS)优化角点簇问题,再生成特征描述子。
非标定图像的无缝拼接技术研究
步 ： 点 的提 取 和 匹 配 ； 特征 图像 间 点 变 换 的 估 计 ； 像 交 接 处 的无 缝 过 图
一
为 了保 证 特 征 点 的 准 确 提 取 和 匹配 ， 求 每 幅 图像 都 用 一 样 的特 要 渡 。 对 每步 算 法 的研 究 虽 然 已取 得 了一 些 成 果 ， 基 本 上 还 没 有 形 成 但 征提 取 算 法 ，每 个 特 征 点 周 围 应 该 提 供 足 够 的 用 于 判 定 匹 配 的信 息 种 稳 健完 全 自动 的 拼 接 融 合 技 术 。Ｒｃ ａｄ以手 动 确 定 至 少 ４对 特 ｉｈｒ （ 靠 近 图像 边 沿 的特 征 点 就剔 除 ） 采 用 如 下 的 Ｈａｒ 角 检 测 算子 来 如 。 ｒｉ ｓ 征 点 ， 以 特征 点 像 素 的亮 度 误 差 构 造 优 化 函 数 来 估 计 图 像 间 的 点 变 并 做特征点提取 ： 换 关 系 ， 得 了 比较 好 的 平 面 和 深 度 场景 融 合 效 果 ， 此算 法 以 亮 度 取 但 误 差来 做点 变 换 估 计 ， 对 图 像 的光 照 变 化 非 常 敏 感 且 整 个 算 法 的 自 这 动 化 程 度不 够 。 ｏｌｆ Ｐ ｌ ｅ 细 研 究 了特 征 点 自动 提 取 和 匹 配 问题 ， 没 ｅ ｙ详 但
【 ｓｒｃ］ｏｒｄ ｃ ｈ ｍ ｇ ｏｌｃ ｏ ｏｄｔ ｎｉ ｍａｅｍｏａｃ ｅｈ ｎｅｔｅａａｔｂｌｙａｄｆ ｘｂｌｙｏ ｉ ｈｎ ｌ ｒ ｍ， ｉ ｐ ｐｒ ＡｂｔａｔＴ ｅｕ ｅｔｅｉ ａｅｃｌ ｔ ｎｃｎ ｉｏ ｎｉ ｇ ｓｉ， ｎ ａ ｃ ｈ ｄｐａｉｔ ｎ ｅｉｉｔ ｆｓｔ ｉｇａ ｏ ｔ ｔ ｓ ａ ｅ ｅｉ ｉ ｉ ｌ ｉ ｔｃ ｇｉ ｈ ｈ
【 ｙｗ ｒ ｓＩ ｇ ｓｏ； ａｅｍｏａｃＩ ｇ ｇｓ ａｏ Ｋｅ ｏ ｄ ］ ｅｆ ｉ Ｉ ｇ ｓｉ； ｅｒ ｉｒｔ ｎ ｍａ ｕ ｎ ｍ ｍａ ｅ ｔ ｉ
子孔径拼接干涉检测光学平面方法的研究
⎛ ⎜⎝
oD Ao
⎞⎞ ⎟⎠ ⎟⎠
(10)
( ( )) AD = Ao×sin arc cos
sin θ
2 x
+
sin
θ
2 y
(11)
因此真正的面形值为：
( ( )) u′ = u ×sin arc cos
sin
θx2
+sinθ源自2 y(12)用 Matlab 编制相应程序对全口径面形去倾斜得到的结果：
如图 1 所示，子孔径拼接方法的基本原理在于用干涉方法分别测量整个大孔径面形的一 部分(孔径扫描) ,并使各子孔径相互之间稍有重叠, 然后从重叠区提取出相邻子孔径的参考 面之间的相对平移、旋转,并依次把这些子孔径的参考面统一到某一指定的参考面(即拼接) , 从而恢复出全孔径波面。由于受运动误差等的影响，直接对子孔径数据进行拼接将得到错误
3. 检测中倾斜量对检测结果的影响
对于理想平面来说当平面与干涉仪的探测波前法方向垂直时，是探测不到干涉条纹的。 一旦面形有误差，这时会探测到局部的干涉条纹，检测结果也就是最精确的。但是在实际中， 被测平面的放置是人工调整，因此也就只能使得被测平面与探测波前法方向大致垂直。例如 口径为 D 的平面，倾斜 λ/2D 的弧度，对于干涉仪来说就会产生一个干涉条纹。说明干涉仪 对倾斜量是十分敏感的。为了说明问题实验中使用 Zygo 公司的 Mark 系列 GPI-XP 干涉仪， 为防止空气扰动，在封闭的气浮平台条件下对一口镜 150mm（平面镜实际口径为 160mm 但 加工口径为 150mm）的平面镜进行了测量，这时在用干涉仪自带软件 Matropro 分别在没有 去平移和去除了平移和倾斜项后得到的结果：
图 4 纵向截面示意图
4. 去倾斜模型
基于单应性矩阵的图像拼接方法的对比分析
0引言图像拼接是一个很有意义的研究[1]。
为了在不降低图像分辨率的条件下获取超宽视角甚至360°的全景图,利用计算机进行图像拼接被提出并逐渐研究发展起来。
目前,图像拼接技术已经成为计算机图形学的研究焦点,被广泛应用于空间探测、遥感图像处理等领域。
图像配准和图像融合是图像拼接的两个关键技术[2]。
图像配准是图像融合的基础,而且图像配准算法的计算量一般非常大。
因此,图像拼接技术的发展很大程度上取决于图像配准技术的创新。
图像拼接技术已经发展到一个相对成熟的阶段[3]。
多数图像拼接的算法都是采用相似的思路:首先估计变换矩阵(相似变换、仿射变换或投影变换)来配准重叠区域的图像,然后将配准后的图像合成到一个公共的画布上[4]。
然而对于许多图像数据,完美的配准是很难实现的,配准结果往往存在视差错误和鬼影。
因此当前许多工作为了研究出更好的配准和合成技术来减少误对齐和鬼影。
1相关工作图像拼接主要包括以下4个步骤:1)图像预处理。
包括数字图像处理的基本操作(如去噪)。
2)图像特征提取。
提取图像的特征点,常见的提取特征点算法有SIFT,SURF特征等。
3)图像配准。
采用一定的匹配策略,找出带拼接图像中的特征点在参考图像中对应的位置,从而确定两幅图像之间的单应性矩阵。
4)图像融合。
将待拼接图像的重叠区域进行融合,得到全景图像。
多数图像拼接方法采用单应性矩阵来变换图像。
基于单应性矩阵的拼接方法有它的缺陷:只有当图像的运动仅仅包含旋转或者成像平面基本在处于同一平面时,直接利用单应性矩阵拼接图像才会得到比较满意的结果。
单应性矩阵在拼接时无法处理图像间的视差问题。
因此当输入图像如果不满足这些条件,或图像间存在较大的视差时,拼接结果就会出现视差错误和鬼影。
为了最小化由投影变换造成的视差错误,Carroll等人提出了一种基于内容保持[5]的变换方法。
它通过改变投影变换,使其适应图像中的内容来最小化广角图像的配准偏差。
但是,当待拼接的图像不满足使用单应性矩阵拼接的假设时,拼接结果会出现视差错误。
