机械臂结构设计原理
关节型机器人机械臂结构设计
关节型机器人机械臂结构设计关节连接是机械臂结构设计的核心之一、通常使用球面接头或者转动关节进行连接，以实现机械臂关节的灵活运动。
球面接头由一个球型部件和一个杯形部件组成，通过球面接触面的滚动实现相对转动。
转动关节采用轴承来实现关节的转动功能。
关节连接的设计需要考虑机械臂的负载情况和运动自由度，以确保机械臂的运动灵活性和稳定性。
材料选择是机械臂结构设计的另一个重要方面。
机械臂的材料选择需要考虑机械强度、刚度和重量等因素。
一般来说，机械臂的结构部件采用铝合金或者钛合金等轻质材料，以减轻机械臂自身的重量，提高其运动速度和操作效率。
传动装置是机械臂结构设计中的关键部分。
传动装置通常采用电机和减速器来实现力矩的传递和控制。
电机的选择需要考虑机械臂的负载情况和运动速度等因素。
减速器的选择需要根据机械臂关节的转速和力矩需求来确定。
常见的传动装置有直线传动装置、伺服驱动装置和液压驱动装置等。
力传感器是机械臂结构设计中的关键装置之一、力传感器用于测量机械臂末端执行器受到的力和力矩，以实现机械臂的力控制。
力传感器的设计需要考虑其精度、稳定性和可靠性。
常见的力传感器有应变片式传感器、电容传感器和电磁感应传感器等。
动力源是机械臂结构设计中必不可少的部分。
机械臂通常使用电动机作为动力源，通过电池或者外部电源提供能量。
电动机的选择需要考虑机械臂的负载情况、运动速度和动力需求等因素。
另外，为了满足机械臂的长时间工作需求，还需要考虑机械臂的节能性和散热性。
综上所述，关节型机器人机械臂结构设计需要考虑关节连接、材料选择、传动装置、力传感器以及动力源等方面。
合理的结构设计可以提高机械臂的运动灵活性、稳定性和控制精度，从而满足不同应用领域的需求。
设计机械臂实验报告
设计机械臂实验报告引言机械臂是一种能够模拟人类手臂动作的机器设备。
它由一系列的关节、驱动器和传感器组成，可以执行各种需要高度精确和大力度的工作任务。
机械臂在工业生产、医疗手术、军事领域等具有广泛的应用前景。
本实验旨在设计一个基于Arduino控制板的机械臂，并在实际操作中验证其运动控制和抓取能力。
设计与材料我们设计的机械臂由四个关节组成，分别是基座、肩部、肘部和手部。
每个关节都使用了舵机和位置传感器，以实现位置控制和反馈。
整体结构材料采用了铝合金，轻量且坚固。
Arduino控制板用于接收指令并控制舵机的运动。
实验中的关键材料与器件如下所示：- Arduino控制板- 4个舵机- 4个位置传感器- 铝合金框架- 连接器和螺栓- 电源和电线实验步骤1. 设计机械臂结构根据我们对机械臂运动和功能的需求，我们设计了一个合适的机械臂结构。
基座固定在平面上，肩部和肘部通过舵机连接，并能够绕各自的轴旋转。
手部可以通过舵机打开和关闭，以模拟抓取动作。
2. 搭建机械臂按照设计图纸，将铝合金框架连接起来，同时将舵机和位置传感器安装在各个关节上。
确保关节可以自由运动，并且传感器能够准确测量位置。
3. 编写控制程序利用Arduino开发环境，编写控制程序。
程序中包括了舵机运动控制的算法，以及位置传感器的读取与反馈。
我们使用了PID控制算法，通过对位置误差的调整，使得舵机能够准确地到达指定的位置。
4. 测试运动控制将机械臂连接到电源和Arduino控制板，上传编写好的程序。
通过输入指令，控制机械臂的运动。
观察机械臂是否按照预定的轨迹运动，并且关节的位置是否准确。
5. 测试抓取能力在设计的机械臂手部上，放置不同大小和形状的物体。
通过控制舵机的运动，模拟机械臂的抓取行为。
测试机械臂是否能够稳定地抓取物体，并将其移动到指定位置。
实验结果经过一系列测试，我们的机械臂成功地实现了运动控制和抓取的功能。
机械臂能够按照设定的轨迹准确运动，并且关节的位置控制非常精确。

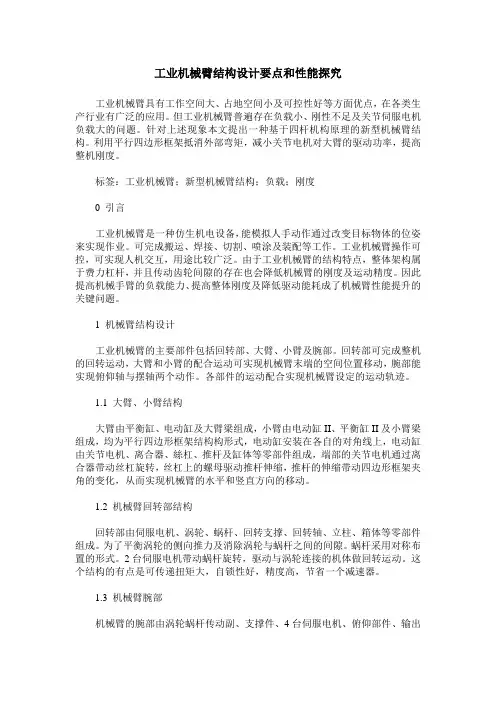

工业机械臂结构设计要点和性能探究
工业机械臂结构设计要点和性能探究工业机械臂具有工作空间大、占地空间小及可控性好等方面优点，在各类生产行业有广泛的应用。
但工业机械臂普遍存在负载小、刚性不足及关节伺服电机负载大的问题。
针对上述现象本文提出一种基于四杆机构原理的新型机械臂结构。
利用平行四边形框架抵消外部弯矩，减小关节电机对大臂的驱动功率，提高整机刚度。
标签：工业机械臂；新型机械臂结构；负载；刚度0 引言工业机械臂是一种仿生机电设备，能模拟人手动作通过改变目标物体的位姿来实现作业。
可完成搬运、焊接、切割、喷涂及装配等工作。
工业机械臂操作可控，可实现人机交互，用途比较广泛。
由于工业机械臂的结构特点，整体架构属于费力杠杆，并且传动齿轮间隙的存在也会降低机械臂的刚度及运动精度。
因此提高机械手臂的负载能力、提高整体刚度及降低驱动能耗成了机械臂性能提升的关键问题。
1 机械臂结构设计工业机械臂的主要部件包括回转部、大臂、小臂及腕部。
回转部可完成整机的回转运动，大臂和小臂的配合运动可实现机械臂末端的空间位置移动，腕部能实现俯仰轴与摆轴两个动作。
各部件的运动配合实现机械臂设定的运动轨迹。
1.1 大臂、小臂结构大臂由平衡缸、电动缸及大臂梁组成，小臂由电动缸II、平衡缸II及小臂梁组成，均为平行四边形框架结构构形式，电动缸安装在各自的对角线上，电动缸由关节电机、离合器、絲杠、推杆及缸体等零部件组成，端部的关节电机通过离合器带动丝杠旋转，丝杠上的螺母驱动推杆伸缩，推杆的伸缩带动四边形框架夹角的变化，从而实现机械臂的水平和竖直方向的移动。
1.2 机械臂回转部结构回转部由伺服电机、涡轮、蜗杆、回转支撑、回转轴、立柱、箱体等零部件组成。
为了平衡涡轮的侧向推力及消除涡轮与蜗杆之间的间隙。
蜗杆采用对称布置的形式。
2台伺服电机带动蜗杆旋转，驱动与涡轮连接的机体做回转运动。
这个结构的有点是可传递扭矩大，自锁性好，精度高，节省一个减速器。
1.3 机械臂腕部机械臂的腕部由涡轮蜗杆传动副、支撑件、4台伺服电机、俯仰部件、输出法兰等部分。
物理机械臂知识点总结
机械臂是一种由一系列连接在一起的关节构成的装置，它可以模拟人类的手臂动作，用于完成一系列的机械操作。
机械臂广泛应用于工业生产线、医疗设备、航空航天领域等各个领域。
机械臂的运动控制和动力学是机械臂技术的核心，下面我们将对机械臂的物理原理、运动学和动力学等知识点进行总结。
一、机械臂的基本结构机械臂通常由基座、臂部、腕部和末端执行器组成。
基座是机械臂的支撑结构，臂部和腕部是机械臂的关节结构，末端执行器是机械臂的最终执行器，可以根据需要选择各种不同的末端执行器，如夹爪、吸盘等。
机械臂的基本结构决定了它的灵活性和推拉力。
二、机械臂的运动原理机械臂的运动原理是基于关节和运动控制系统的协同作用，通过关节的旋转、伸缩和扭转等运动，控制机械臂的末端执行器完成各种复杂的动作。
在控制系统方面，通常采用控制算法和传感器等技术来实现机械臂的精准运动控制。
三、机械臂的运动学机械臂的运动学研究的是机械臂从初始位置到最终位置的轨迹规划和运动控制。
在运动学分析中，通常使用坐标系、转换矩阵等数学工具，来描述机械臂各个关节之间的运动关系和姿态。
机械臂的运动学是机械臂运动控制的基础，可以帮助工程师设计出合理的运动轨迹和控制算法。
四、机械臂的动力学机械臂的动力学研究的是机械臂在运动过程中的受力和力学特性。
在动力学分析中，需要考虑机械臂的质量、惯性、摩擦力等物理特性，以及各个关节和执行器的动力输出。
动力学分析可以帮助工程师优化机械臂的结构和参数设置，提高机械臂的运动性能和工作效率。
五、机械臂的控制系统机械臂的控制系统是机械臂技术的核心，它包括传感器、执行器、控制算法和人机交互界面等组成部分。
传感器可以实时监测机械臂的位置、速度和力度等物理量，控制算法可以根据传感器反馈的信息来实现机械臂的精准运动控制，人机交互界面则是用户与机械臂之间的交互界面，可以通过界面来实现机械臂的远程操作和监控。
六、机械臂的应用领域机械臂可以广泛应用于各个领域，如工业生产线上的装配和搬运、医疗设备中的手术辅助和病人护理、航空航天领域中的航天器维护和舱内操作等。

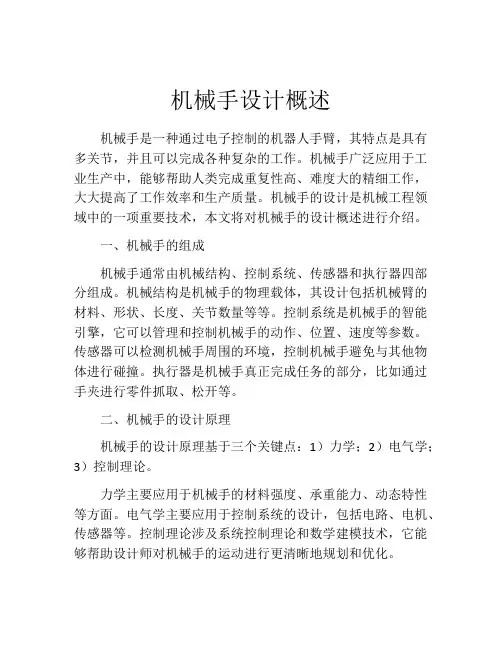

机械手设计概述
机械手设计概述机械手是一种通过电子控制的机器人手臂，其特点是具有多关节，并且可以完成各种复杂的工作。
机械手广泛应用于工业生产中，能够帮助人类完成重复性高、难度大的精细工作，大大提高了工作效率和生产质量。
机械手的设计是机械工程领域中的一项重要技术，本文将对机械手的设计概述进行介绍。
一、机械手的组成机械手通常由机械结构、控制系统、传感器和执行器四部分组成。
机械结构是机械手的物理载体，其设计包括机械臂的材料、形状、长度、关节数量等等。
控制系统是机械手的智能引擎，它可以管理和控制机械手的动作、位置、速度等参数。
传感器可以检测机械手周围的环境，控制机械手避免与其他物体进行碰撞。
执行器是机械手真正完成任务的部分，比如通过手夹进行零件抓取、松开等。
二、机械手的设计原理机械手的设计原理基于三个关键点：1）力学；2）电气学；3）控制理论。
力学主要应用于机械手的材料强度、承重能力、动态特性等方面。
电气学主要应用于控制系统的设计，包括电路、电机、传感器等。
控制理论涉及系统控制理论和数学建模技术，它能够帮助设计师对机械手的运动进行更清晰地规划和优化。
三、机械手的设计步骤1）任务分析：分析所需执行的任务，明确设计的目的和要求。
2）机械结构设计：根据任务分析的结果，确定机械手的材料、形状、长度、关节数量等参数，设计机械臂的机构、运动形式、驱动方式、末端执行器等。
3）控制系统设计：根据机械手的结构和要求，选型控制器、编码器和传感器等，完成控制系统的设计与开发。
4）机械手测试：对机械手进行测试和评估，确保其能够完成预定任务并且性能优良稳定。
5）机械手上线：在实际工作中对机械手进行应用。
四、机械手的应用领域机械手在目前的工业生产中广泛应用，特别是在汽车制造、电子设备、医疗器械、食品加工等领域。
机械手不仅可以取代人力完成精细的任务，而且由于机械手反应快、准确性高，生产效率比人类工作效率更高。
五、机械手的不足与未来发展机械手在应用中也存在一些不足之处，最突出的是柔性差，难以适应不同形状或材料的物体。

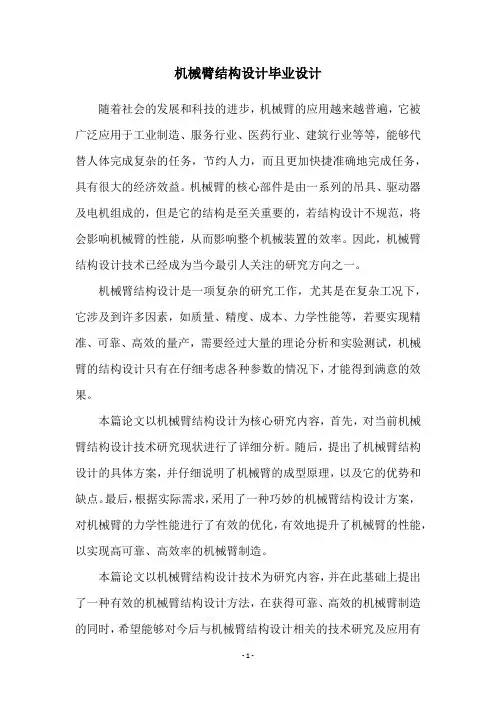

机械臂结构设计毕业设计
机械臂结构设计毕业设计
随着社会的发展和科技的进步，机械臂的应用越来越普遍，它被广泛应用于工业制造、服务行业、医药行业、建筑行业等等，能够代替人体完成复杂的任务，节约人力，而且更加快捷准确地完成任务，具有很大的经济效益。
机械臂的核心部件是由一系列的吊具、驱动器及电机组成的，但是它的结构是至关重要的，若结构设计不规范，将会影响机械臂的性能，从而影响整个机械装置的效率。
因此，机械臂结构设计技术已经成为当今最引人关注的研究方向之一。
机械臂结构设计是一项复杂的研究工作，尤其是在复杂工况下，它涉及到许多因素，如质量、精度、成本、力学性能等，若要实现精准、可靠、高效的量产，需要经过大量的理论分析和实验测试，机械臂的结构设计只有在仔细考虑各种参数的情况下，才能得到满意的效果。
本篇论文以机械臂结构设计为核心研究内容，首先，对当前机械臂结构设计技术研究现状进行了详细分析。
随后，提出了机械臂结构设计的具体方案，并仔细说明了机械臂的成型原理，以及它的优势和缺点。
最后，根据实际需求，采用了一种巧妙的机械臂结构设计方案，对机械臂的力学性能进行了有效的优化，有效地提升了机械臂的性能，以实现高可靠、高效率的机械臂制造。
本篇论文以机械臂结构设计技术为研究内容，并在此基础上提出了一种有效的机械臂结构设计方法，在获得可靠、高效的机械臂制造的同时，希望能够对今后与机械臂结构设计相关的技术研究及应用有
所帮助。
经过上述叙述，本文最终提出了一种具有可靠性、高精度的机械臂结构设计方案，它可以帮助我们实现精准、可靠、高效的机械臂制造，它也是一个综合设计和科学研究的成果，可以为今后的科学研究提供重要的借鉴和指导意义。
机械手臂关节结构设计
机械手臂关节结构设计机械手臂是一种模拟人手功能的机械装置，广泛应用于工业自动化、医疗、服务机器人等领域。
机械手臂的关节结构是实现其灵活运动的关键。
机械手臂的关节结构主要包括旋转关节和直线关节两种形式。
旋转关节一般是通过电机带动旋转轴实现关节的运动，而直线关节则是通过电机带动导轨或滑块来实现。
下面将分别对这两种关节结构的设计进行详细讨论。
首先是旋转关节的设计。
旋转关节一般包括电机、减速机、传动装置和关节结构四部分。
电机是提供动力的部件，通过减速机和传动装置将电机的高速转动转换成关节所需的低速高扭矩的转动。
关节结构负责将传动装置所提供的转动传递给机械手臂的臂段，同时承受机械手臂的负载。
在设计旋转关节时，需要考虑关节结构的刚度、承载能力和摩擦损失等因素。
此外，还要合理选择电机的类型、减速比和传动装置的形式，以满足机械手臂的运动需求。
其次是直线关节的设计。
直线关节一般包括电机、滑块或导轨及传动装置三部分。
电机通过传动装置带动滑块或导轨在一条直线上进行移动。
直线关节的设计重点在于滑块或导轨的结构和材料选择，以及传动装置的密封性和平稳性。
滑块或导轨应具备较高的刚度和承载能力，同时要尽量减小摩擦和噪音。
在选择传动装置时，应考虑其传动效率和寿命，以及其与滑块或导轨的匹配性。
在机械手臂的关节结构设计中，还需要考虑以下几个方面：1.安全性：机械手臂在工作时可能承受较大的负载和冲击，因此关节结构应具备较高的强度和稳定性，以确保机械手臂的安全运行。
2.精度：机械手臂在工作时需要达到一定的精度要求，关节结构应具备较小的误差和较高的运动精度，以保证机械手臂的定位准确性。
3.灵活性：机械手臂需要具备多样化的运动能力，因此关节结构应具备较大的运动范围和灵活性，以适应不同的工作场景和任务需求。
4.可靠性：机械手臂需要长时间稳定运行，关节结构应具备较高的可靠性和耐久性，以减少维修和更换部件的频率。
综上所述，机械手臂的关节结构设计涉及到多个方面的考虑，包括旋转关节和直线关节的设计、电机和传动装置的选择、结构强度和精度要求等。
液压机械手臂科学小制作原理
液压机械手臂科学小制作原理液压机械手臂是一种使用液压系统来驱动的机械手臂。
它的设计原理基于液压传动技术，可以实现高精度、高稳定性的运动控制。
下面将介绍液压机械手臂的科学原理，包括结构、工作原理和控制系统。
结构液压机械手臂的结构主要包括如下组件：1. 液压阀：通过控制阀门的开关，调节液压油的流量和压力，实现机械手臂的运动控制。
2. 液压缸：通过转换液压能为机械能，将液压油的压力转化为机械手臂的运动能。
3. 机械臂：由多个关节连接而成的可伸缩的承载系统，可以完成各种动作。
4. 传感器：用于检测机械手臂的位置、速度和负载信息，通过反馈信号实现运动的闭环控制。
工作原理液压机械手臂的工作原理基于液压传动技术，主要包括如下步骤：1. 液压泵将液压油压入液压缸内，产生液压力。
2. 液压阀控制液压系统的流量和压力，使液压缸产生运动。
3. 机械臂和液压缸之间通过伺服系统实现闭环控制，控制机械臂的位置、速度和方向。
4. 传感器检测机械臂的运动状态，通过反馈信号实现闭环控制。
控制系统液压机械手臂的控制系统包括如下部分：1. 控制器：用于控制机械手臂的运动和动作序列。
2. 传感器：用于检测机械手臂的位置、速度和负载信息，实现运动的闭环控制。
3. 编码器：用于检测机械臂的位置信息，可以保证运动精度。
4. 伺服控制器：通过闭环控制算法，控制机械臂的位置和速度。
总结液压机械手臂是一种使用液压传动技术的高精度、高稳定性的机械手臂。
它的结构主要包括液压阀、液压缸、机械臂和传感器等组件。
工作原理基于液压传动技术，通过液压泵、液压阀、机械臂和伺服控制器等系统实现机械手臂的运动控制。
控制系统包括控制器、传感器、编码器和伺服控制器等组件。
液压机械手臂的高精度、高可靠性及适用于恶劣环境的特性使其在工业领域得到广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
油缸驱动的手臂伸缩运动结构图例：
特点： 工作行程长，抓重大， 适合于抓举工件形状不 规则、有偏转力矩的场 合。
.
电机驱动丝杆螺母直线运动结构图例：
.
2．手臂的回转运动机构
常见方式：
常见的有齿轮传动机构，链轮传动机构，活塞及连 杆传动机构等。
曲柄滑块机构：
假设滑块是主动件，当滑块沿一定的导轨移动时， 可以推动曲柄做摆动或圆周运动。
.
3、导向性能好，定位精度高：
为防止手臂在直线运动中，沿运动轴 线发生相对转动，应设置导向装置。 同时要采用一定形式的缓冲措施。
.
4．重量轻、转动惯量小：
为提高机器人的运动速度，要尽量减 少臂部运动部分的重量，以减少整个 手臂对回转轴的转动惯量。
.
5．合理设计与腕部和机身的连接部位： 臂部的安装形式和位置不仅关系到机
.
3．关节型：
由动力型旋转关节 和前、下两臂组成。 关节型机器人以臂 部各相邻部件的相 对角位移为运动坐 标。动作灵活，所 占空间小，工作范 围大，能在狭窄空 间内饶过各种障碍 物。
.
4．极坐标型：
臂部由两个转动 副和一个移动副 组成。产生沿手 臂轴X的直线移 动，绕基座轴Y 的转动和绕关节 轴Z的摆动。其 手臂可作绕Z轴 的俯仰运动，能 抓取地面上的物 体。
机械臂结构
.
一、臂部设计的基本要求
.
1．承载能力足：
手臂是支承手腕的部件，设计时不仅 要考虑抓取物体的重量或携带工具的 重量，还要考虑运动时的动载荷及转 动惯性。
.
2．刚度高：
为了防止臂部在运动过程中产生过大 的变形，手臂的截面形状要合理选择。
工字型截面的弯曲刚度一般比圆截面
大，空心管的弯曲刚度和扭转刚度都 比实心轴大得多。
肩关节、肘关节与手腕的协调
.
3．关节型机械臂的结构（2）
各运动的实现：
腕部的旋转：
电机M5→减速器R5→链轮副C5→锥齿轮副G5→旋转运动n5
腕部俯仰：
电机M4→减速器R4→链轮副C4→俯仰运动n4
肘关节摆动：
电机M3→两级同步带传动B3、B3′→减速器R3→肘关节摆动 n3
肩关节的摆动：
.
三、典型机械臂结构
.
1．手臂直线运动机构
常见方式：
行程小时：采用油缸或汽缸直接驱动；
当行程较大时：可采用油缸或汽缸驱动
齿条传动的倍增机构或采用步进电机或 伺服电机驱动，并通过丝杆螺母来转换 为直线运动。
典型结构：
油缸驱动的手臂伸缩运动结构 电机驱动的丝杆螺母直线运动结构
.
油缸—齿条机构图例：
了手臂摆角的大小。
.
齿轮驱动回转机构图例：
.
3．关节型机械臂的结构（1）
存在的运动型式：
机身的旋转运动； 肩关节和肘关节的摆动； 腕关节的俯仰和旋转运动；
各运动的协调： 称为5轴关节型机器人。
.
五轴关节型机器人手臂运动图例（1）：
偏转 肘转
俯仰
肩转
腰转
腰转姿态
.
五轴关节型机器人手臂运动图例（2）：
器人的强度、刚度和承载能力，而且 还直接影响到机器人的外观。
.Leabharlann 二、机械臂的运动形式.
1．直角坐标型：
臂部由三个相互 正交的移动副组 成。带动腕部分 别沿X、Y、Z三 个坐标轴的方向 作直线移动。结 构简单，运动位 置精度高。但所 占空间较大，工 作范围相对较小 。
.
2．圆柱坐标型：
臂部由一个转 动副和两个移 动副组成。相 对来说，所占 空间较小，工 作范围较大， 应用较广泛。
典型机构：
液压缸—连杆回转机构： 齿轮驱动回转机构：
.
平面四杆机构图例：
双曲柄机构
平面四杆机构
.
双摇杆机构
平面四杆机构演变图例：
曲柄滑块机构
.
双臂机器人手臂结构图例：
运动特点：
1—铰接活塞缸
手臂关节的回转运 动是通过液压缸-连 杆机构实现。控制
2—连杆 3—手臂 4—支承架
活塞的行程就控制
四、机械臂的控制
.
1、伺服系统的分类：
液压伺服系统：
机械臂各关节的运动通常由液压伺服阀 控制液压缸实现。
电动伺服系统：
机械臂各关节的运动通常由步进电机或 直流电机驱动。
.
肘关节局部图例：
电机M3→两级同步带传动B3、 B3′→减速器R3→肘关节摆动n3
伺服直线液压缸图例：
.
电动伺服控制系统图例：
电机M2→同步带传动B2→减速器R2→肩关节摆动n2
.
关节型机器人传动 系统图：
腕部旋转局部图例：
电机M5→减速器R5→链轮 副 C5→锥齿轮副G5→旋转运动n5
腕部俯仰局部图例：
电机M4→减速器R4→链轮副 C4→俯仰运动n4
肩关节局部图例：
电机M2→同步带传 动B2→减速器R2→肩 关节摆动n2
.
工字钢（GB706-88）：
1、工字钢的型号与高度尺 寸h有关，如：10号工字钢 即指其高度尺寸为100mm。 2、其它参数如截面积、单 位长度的理论质量、截面静 力矩等可查相应的设计手册。 3、工字钢的长度按长度系 列购买。如：5~19m。
.
槽钢（GB707-88）
1、槽钢的型号与高度尺寸 h有关，如：10号槽钢即指 其高度尺为100mm。 2、其它参数如截面积、单 位长度的理论质量、截面 静力矩等可查相应的设计 手册。
