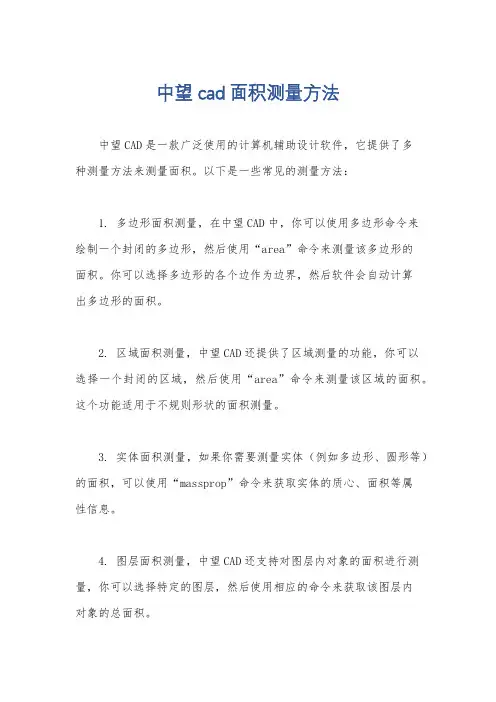

中望cad面积测量方法
中望cad面积测量方法
中望CAD是一款广泛使用的计算机辅助设计软件，它提供了多
种测量方法来测量面积。
以下是一些常见的测量方法：
1. 多边形面积测量，在中望CAD中，你可以使用多边形命令来
绘制一个封闭的多边形，然后使用“area”命令来测量该多边形的
面积。
你可以选择多边形的各个边作为边界，然后软件会自动计算
出多边形的面积。
2. 区域面积测量，中望CAD还提供了区域测量的功能，你可以
选择一个封闭的区域，然后使用“area”命令来测量该区域的面积。
这个功能适用于不规则形状的面积测量。
3. 实体面积测量，如果你需要测量实体（例如多边形、圆形等）的面积，可以使用“massprop”命令来获取实体的质心、面积等属
性信息。
4. 图层面积测量，中望CAD还支持对图层内对象的面积进行测量，你可以选择特定的图层，然后使用相应的命令来获取该图层内
对象的总面积。
除了以上列举的方法，中望CAD还提供了一些插件和扩展功能，可以进一步扩展面积测量的能力。
总的来说，中望CAD提供了多种
灵活的方法来进行面积测量，用户可以根据具体的设计需求选择合
适的方法来进行测量。
希望这些信息能够帮助到你。

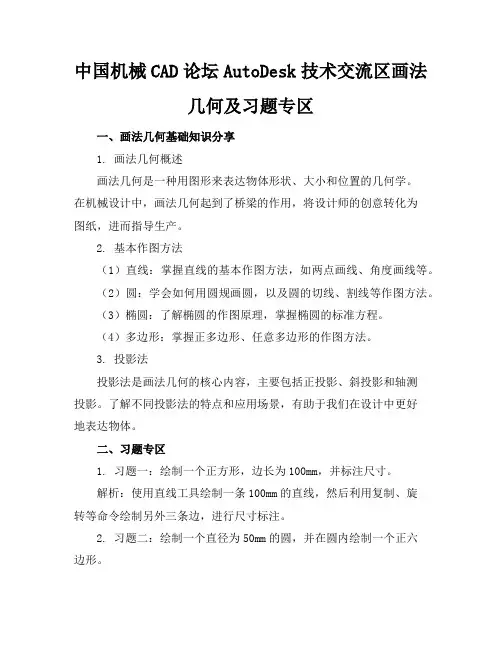

中国机械CAD论坛AutoDesk技术交流区画法几何及习题专区
中国机械CAD论坛AutoDesk技术交流区画法几何及习题专区一、画法几何基础知识分享1. 画法几何概述画法几何是一种用图形来表达物体形状、大小和位置的几何学。
在机械设计中，画法几何起到了桥梁的作用，将设计师的创意转化为图纸，进而指导生产。
2. 基本作图方法（1）直线：掌握直线的基本作图方法，如两点画线、角度画线等。
（2）圆：学会如何用圆规画圆，以及圆的切线、割线等作图方法。
（3）椭圆：了解椭圆的作图原理，掌握椭圆的标准方程。
（4）多边形：掌握正多边形、任意多边形的作图方法。
3. 投影法投影法是画法几何的核心内容，主要包括正投影、斜投影和轴测投影。
了解不同投影法的特点和应用场景，有助于我们在设计中更好地表达物体。
二、习题专区1. 习题一：绘制一个正方形，边长为100mm，并标注尺寸。
解析：使用直线工具绘制一条100mm的直线，然后利用复制、旋转等命令绘制另外三条边，进行尺寸标注。
2. 习题二：绘制一个直径为50mm的圆，并在圆内绘制一个正六边形。
解析：先绘制直径为50mm的圆，然后以圆心为中心，绘制正六边形的外接圆，连接各顶点，得到正六边形。
3. 习题三：根据给定的三视图，绘制零件的立体图。
解析：分析三视图，确定零件的形状和尺寸，然后利用AutoDesk软件的建模功能，逐步构建出零件的立体模型。
欢迎广大机械CAD爱好者积极参与技术交流，共同提高画法几何及CAD应用水平！如有疑问，请随时在论坛内提问，我们将竭诚为您解答。
三、实战案例分析1. 案例一：机械零件的绘制案例分析：本案例将带领大家完成一个简单齿轮的绘制。
通过分析齿轮的结构特点，运用画法几何知识，逐步完成齿轮的平面图和立体图。
步骤指南：分析齿轮的齿数、模数等参数；利用画法几何方法绘制齿轮的齿形；完成齿轮的平面图，并进行尺寸标注；使用AutoDesk软件的建模功能，将平面图转化为立体模型。
2. 案例二：装配图的绘制案例分析：装配图是表达机器或设备各部件之间装配关系的图纸。
中望cad教程
中望CAD教程什么是中望CAD中望CAD是一款专业的计算机辅助设计软件，具有强大的三维建模和设计功能。
它为用户提供了便捷的工具和灵活的界面，能够满足各种设计需求。
本教程将介绍中望CAD的基本操作和功能，帮助初学者快速上手。
安装和配置在开始使用中望CAD之前，首先需要进行安装和配置。
以下是安装和配置中望CAD的步骤：1.下载中望CAD安装程序。
2.运行安装程序并按照提示进行安装。
3.打开中望CAD，进行初始化设置，如选择界面语言、设置默认工作目录等。
4.对于首次使用中望CAD的用户，可以进行一些基本设置，如绘图单位、线型表等，以适应个人习惯。
中望CAD界面介绍中望CAD的界面设计简洁明了，以下是界面的基本元素：1.菜单栏：包含了各种功能命令和设置选项。
2.工具栏：提供了常用的绘图和编辑工具。
3.绘图区：用于绘制和编辑图形的区域。
4.属性编辑器：用于编辑和查看图形对象的属性。
5.命令行：显示当前操作的命令和提示信息。
6.状态栏：显示有关当前文件和操作状态的信息。
基本绘图操作使用中望CAD进行绘图，可以通过以下操作来创建和编辑图形：1.绘制直线：选择直线工具，点击绘图区中的起点和终点，即可绘制一条直线。
2.绘制圆形：选择圆形工具，点击绘图区中的圆心和点在圆上的位置，即可绘制一个圆。
3.绘制矩形：选择矩形工具，点击绘图区中的两个对角点，即可绘制一个矩形。
4.编辑图形：选择编辑工具，点击图形对象进行编辑，如移动、旋转、缩放等。
高级绘图功能除了基本的绘图操作，中望CAD还提供了许多高级的绘图功能，如：1.创建多段线：选择多段线工具，点击绘图区中的各个顶点，即可创建一条由多个线段组成的曲线。
2.创建曲线：选择曲线工具，点击绘图区中的各个控制点，即可创建一个平滑曲线。
3.创建椭圆：选择椭圆工具，点击绘图区中的椭圆的中心和两个半径，即可创建一个椭圆。
4.创建样条曲线：选择样条曲线工具，点击绘图区中的各个控制点，即可创建一个光滑的曲线。

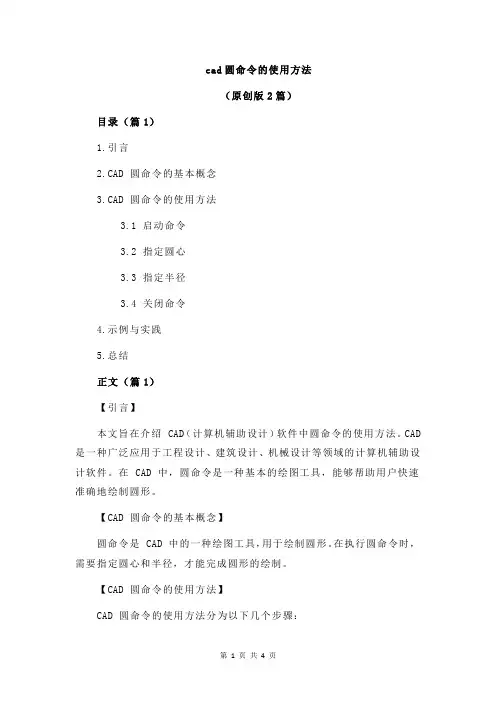

cad圆命令的使用方法
cad圆命令的使用方法（原创版2篇）目录（篇1）1.引言2.CAD 圆命令的基本概念3.CAD 圆命令的使用方法3.1 启动命令3.2 指定圆心3.3 指定半径3.4 关闭命令4.示例与实践5.总结正文（篇1）【引言】本文旨在介绍 CAD（计算机辅助设计）软件中圆命令的使用方法。
CAD 是一种广泛应用于工程设计、建筑设计、机械设计等领域的计算机辅助设计软件。
在 CAD 中，圆命令是一种基本的绘图工具，能够帮助用户快速准确地绘制圆形。
【CAD 圆命令的基本概念】圆命令是 CAD 中的一种绘图工具，用于绘制圆形。
在执行圆命令时，需要指定圆心和半径，才能完成圆形的绘制。
【CAD 圆命令的使用方法】CAD 圆命令的使用方法分为以下几个步骤：1.启动命令：在 CAD 软件中，输入“CIRCLE”或者点击工具栏中的圆命令按钮，即可启动圆命令。
2.指定圆心：启动圆命令后，需要指定圆心的位置。
可以通过输入坐标值或者点击鼠标左键在绘图区域选择圆心位置。
3.指定半径：指定圆心位置后，需要输入半径值。
可以在命令行中输入半径值，或者通过拖动鼠标左键从圆心位置到所需半径长度处来确定半径。
4.关闭命令：完成圆形绘制后，需要关闭圆命令。
可以按下“Enter”键或者点击鼠标右键来关闭命令。
【示例与实践】下面是一个简单的示例，演示如何使用 CAD 圆命令绘制一个圆形：1.启动 CAD 软件，新建一个绘图文件。
2.启动圆命令：在命令行中输入“CIRCLE”或者点击工具栏中的圆命令按钮。
3.指定圆心：输入圆心坐标值，例如“(0,0)”。
4.指定半径：输入半径值，例如“50”。
5.关闭命令：完成圆形绘制后，按下“Enter”键或者点击鼠标右键关闭命令。
【总结】通过本文的介绍，相信您已经了解了 CAD 圆命令的基本概念和使用方法。
在实际操作中，可以根据需要灵活运用圆命令，绘制各种形状和尺寸的圆形。
目录（篇2）1.概述 CAD 圆命令2.进入 CAD 圆命令的方法3.使用 CAD 圆命令的基本步骤4.CAD 圆命令的参数设置5.应用实例正文（篇2）一、概述 CAD 圆命令CAD（计算机辅助设计）是一种利用计算机及其图形设备帮助设计人员进行设计工作的方法。
中望CAD教程附绘图大师毕生经验心得及高级AutoCAD工程师绘图技巧附CAD快捷键大全
中望2010最新CAD教程--附大师毕生经验心得及常用命令,高级AutoCAD工程师绘图技巧十数年CAD经验分享翻过很多CAD的教材，觉得如果对照那些教材学习CAD的话，确实都能够在一定程度上掌握这个软件，如果到设计院或事务所，也都能勉勉强强的开始画图。
但是，我觉得这远远不够，从书本到实战，还有一大段距离。
本人早年毕业于同济，目前早已是一级注册建筑师，在公司里照看着一大堆的小朋友。
虽然这些小朋友都能够完成绘图和简单的设计工作，但我感觉距离真正的掌握和运用CAD，还有很多距离。
至于公司里的其他专业，更可以用惨不忍睹来形容。
因此，我将连续编写有关CAD的一系列的心得体会，将会在我公司的刊物上发表，同时，我也在这里发表，以飨大家。
??AUTOCAD使用心得连载之一使用的三个基本方面目前，我公司的设计文件，特别是图纸，都是用AUTOCAD软件绘制的。
但是，现在还有很多人对CAD并不是非常熟悉，或者说使用起来并非得心应手，以至于效率并不是很高，可以说，在我们公司，绘制同样的一张图纸，速度快的和慢的在耗时上可能会相差好几倍。
同时，每个人绘制出来的图纸看上去感觉都不经相同，有些图纸看上去一目了然、清晰漂亮，而有些图纸不但表达不清，过分点可以用惨不忍睹来形容。
从本期工程设计开始，本人会将十几年绘图经验的点点滴滴作为连载，以飨大家，希望对大家能有所借鉴，从中能吸取一二，养成良好的绘图习惯、提高绘图速度。
同时，本人也希望这是抛砖引玉，借助这个机会和载体，能够使得大家对CAD的使用展开一次交流和讨论，相互提高。
另外，因为本人是建筑专业的，对其他专业不胜了解，因此，今后的举例将主要是和建筑专业有关的，希望大家能举一反三。
不知大家认为，使用CAD画图，最重要的是什么对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用CAD画图的目的是什么。
我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。
CAD中的基础绘图工具介绍
CAD中的基础绘图工具介绍CAD（计算机辅助设计）是一种广泛应用于工程设计中的软件，它能够通过计算机辅助完成设计任务，提高设计效率和准确性。
在CAD软件中，基础绘图工具是我们进行设计时不可或缺的一部分。
本文将简要介绍CAD软件中的几个常用基础绘图工具。
1. 线段工具线段是CAD设计中最基本的图形元素之一。
通过选择起点和终点，我们可以绘制出直线、是斜线和水平线。
在CAD软件中，我们可以选择线段工具，然后在绘图区域点击起点和终点，便能够绘制出线段。
2. 圆工具圆是另一个常用的图形元素，用于绘制弧线、圆弧和圆。
在CAD软件中，我们可以选择圆工具，然后在绘图区域点击圆心和半径来绘制一个圆。
3. 矩形工具矩形可以用于绘制方形、矩形和圆角矩形。
在CAD软件中，我们可以选择矩形工具，然后在绘图区域点击起点和终点来绘制一个矩形。
4. 椭圆工具椭圆可以用于绘制椭圆形和圆形。
在CAD软件中，我们可以选择椭圆工具，然后在绘图区域点击起点和终点来绘制一个椭圆。
5. 弧线工具弧线用于绘制曲线或圆弧。
在CAD软件中，我们可以选择弧线工具，然后在绘图区域点击起点、终点和曲线参考点来绘制一个弧线。
6. 曲线工具曲线工具适用于绘制更复杂的曲线形状。
在CAD软件中，我们可以选择曲线工具，然后在绘图区域点击多个点，然后选择曲线的类型和控制点来绘制一条曲线。
7. 文字工具CAD软件还提供了文字工具，用于添加注释和标签。
在CAD软件中，我们可以选择文字工具，然后在绘图区域点击需要添加文字的位置，输入所需的文字内容。
8. 编辑工具编辑工具在CAD设计过程中也是非常重要的。
通过选择编辑工具，我们可以对已经绘制好的图形进行编辑，如移动、旋转、缩放或删除。
以上是CAD软件中的一些常用的基础绘图工具介绍。
当然，不同的CAD软件可能会有一些略微不同的绘图工具，但基本原理相似。
通过熟悉和掌握这些基础绘图工具，我们可以更加高效地进行CAD设计工作，提高设计质量和工作效率。
中望CAD机械版+使用手册
中望CAD机械版使用手册广州中望龙腾软件股份有限公司使用手册公司介绍广州中望龙腾软件股份有限公司（简称“中望软件”）是国际领先的CAD/CAM解决方案供应商，国内唯一同时拥有完全自主知识产权二维中望CAD、高端三维CAD/CAM软件中望3D 的国际化软件企业，致力于为全球用户提供世界级技术水平的高性价比CAD/CAM产品与服务，帮助用户以合理成本解决正版化的同时，最大化发挥正版CAD/CAM软件的应用效益。
截止目前，中望系列软件产品已经畅销全球80多个国家和地区，正版用户突破32万，并赢得了宝钢股份、海马汽车、保利地产、中国移动等中国乃至世界知名企业的认可，全球正版授权用户数突破32万。
技术创新服务为本中望软件一直致力于CAD/CAM软件技术的研发与创新，在广州、武汉和美国佛罗里达设有三大CAD研发中心，拥有一支超过25年CAD/CAM研发经验的世界一流技术研发队伍；此外，还积极与国际ODA、Partsolution零件库等组织合作，融合国际领先技术，不断提升中望系列软件产品的技术水平。
?中望软件总部位于广州，在北京、上海、武汉、美国佛罗里达设有分公司。
凭借20多年的研发经验，中望软件可迅速响应用户需求，提供快捷、专业的本土化服务及更具针对性的研发级技术支持，满足用户CAD功能定制、专业插件移植等个性化需求，进一步拓展CAD/CAM 应用边界，从而帮助用户轻松提高软件应用效益。
立足中国畅销全球中望自2004年开始海外拓展，首开民族CAD软件出口海外的先河，并连续多年实现海外销售额增长超过50%，海外业务拓展成绩斐然：①、中望软件产品拥有英语、法语、德语等超过15个语言版本，畅销美国、法国、墨西哥、南非、菲律宾、巴西、马来西亚、澳大利亚、葡萄牙、泰国、印度、新加坡、罗马尼亚等80多个国家和地区，建立了超过170多家合作伙伴。
?②、截止2015年，中望软件已经连续举办四届全球合作伙伴大会(GPC)，与来自世界100多家合作伙伴，齐聚广州共商中望软件全球发展大计，代表着中望在全球业务拓展的新征程。
2021年中望CAD快捷键命令大全
2021年中望CAD快捷键命令大全在使用中望 CAD 进行绘图设计时，熟练掌握快捷键命令可以大大提高工作效率。
下面为大家详细介绍 2021 年中望 CAD 中常用的快捷键命令。
一、绘图命令1、直线（LINE）：L这是绘制直线的基本命令，输入“L”后，按照提示指定起点和终点即可绘制一条直线。
2、圆（CIRCLE）：C用于绘制圆形。
输入“C”，可以选择不同的绘制方式，如圆心半径、圆心直径等。
3、矩形（RECTANG）：REC快速绘制矩形，输入“REC”后指定两个对角点的位置就能生成矩形。
4、多边形（POLYGON）：POL绘制正多边形，输入边数和相关参数即可。
5、圆弧（ARC）：A输入“A”可绘制圆弧，通过指定起点、终点和圆弧的半径等参数来完成。
6、椭圆（ELLIPSE）：EL用于绘制椭圆，可根据不同的参数设置绘制出各种形状的椭圆。
二、修改命令1、删除（ERASE）：E选择要删除的对象，输入“E”即可将其删除。
2、复制（COPY）：CO 或 CP“CO”或“CP”命令用于复制选定的对象。
3、镜像（MIRROR）：MI将对象沿着指定的对称轴进行镜像翻转。
4、偏移（OFFSET）：O通过指定偏移距离和方向，创建与现有对象平行的新对象。
5、阵列（ARRAY）：AR包括矩形阵列和环形阵列，可快速复制多个相同的对象并按一定规律排列。
6、移动（MOVE）：M选择对象并输入“M”，指定移动的基点和目标点来移动对象。
7、旋转（ROTATE）：RO输入“RO”后，选择对象并指定旋转基点和旋转角度，实现对象的旋转。
8、缩放（SCALE）：SC可以按比例放大或缩小选定的对象。
9、拉伸（STRETCH）：S用于拉伸或压缩选定的对象。
10、修剪（TRIM）：TR以其他对象作为边界，修剪掉多余的部分。
11、延伸（EXTEND）：EX将对象延伸到指定的边界。
12、打断（BREAK）：BR可以在对象上指定一点将其打断成两段。
三、标注命令1、线性标注（DIMLINEAR）：DLI测量并标注水平或垂直方向的尺寸。
第2章-中望CAD设置
第2章-中望CAD设置第2章中望CAD设置本章要点启动对话框的使⽤⽂件管理定制中望CAD 2010绘图环境设置图形范围、绘图单位中望CAD坐标系统每个⼈的⼯作性质、环境，所属专业均不相同，要使中望CAD满⾜每个⼈的要求，习惯，应对中望CAD进⾏必要的设置。
本章的内容，对于初学者可能有点枯燥，请耐⼼学下去，当然，也可暂时放⼀放，先从绘图开始学习。
也可以在⽼师或有经验的同事的帮助下，进⾏必要的设置。
这⾥相当于学骑⾃⾏车，骑车的初学者，上下车较难，⽽骑上车，往前骑⾏相反容易掌握，所以往往是初学者由别⼈扶上车，再往前骑⾏。
2.1启动对话框的使⽤启动中望CAD 2010或建⽴新图形⽂件时，系统出现中望CAD 2010屏幕界⾯，并弹出⼀个启动对话框，如图2-1所⽰。
利⽤该对话框，⽤户可以⽅便地设置绘图环境，让⽤户以多种⽅式开始绘图。
图2-1启动对话框下⾯分别介绍各个按钮的功能。
2.1.1 打开⼀幅图当⽤户单击图2-1所⽰的启动对话框中的按钮时，系统弹出⼀个如图2-2所⽰的对话框。
如果在对话框右边预览中没有图形，要勾选对话框中的“使⽤预览”。
⽤户可以直接点取选择⽂件列表框下的⽂件名，单击确定按钮，打开已经存在的图样；或点取浏览按钮，系统将弹出如图2-3所⽰的选择⽂件对话框，在该对话框中可选取已有图样，并在其上开始绘图。
例如：在图2-3中，选中中望CAD下⾯的Sample⼦⽬录中名为Cube.dwg的图形，在对话框右边预览中将可以浏览该图形，然后点取打开按钮，以后就可以在此图样上继续绘图和编辑。
图2-2 打开图形图2-3 通过浏览选择⽂件2.1.2 使⽤缺省设置当⽤户单击图2-1所⽰的启动对话框中的按钮时，中望CAD 2010将让⽤户使⽤缺省的绘图环境开始绘制新图，如图2-4所⽰。
该对话框中的默认设置框中有两个单选框：英制（英尺和英⼨），公制（毫⽶）。
⽤户选择其中⼀项后，单击确定按钮，即可开始绘制新图形。
图2-4 缺省的绘图环境开始绘制新图显然，国内设计技术⼈员均采⽤公制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阿氏圆定理在中望CAD绘图中的应用
感谢 sou6 的投递 时间：2013-03-29 来源：三联教程
最近在某论坛上看见一道CAD绘制的趣味练习题，起初绞尽脑汁不知从何下“鼠标”。最后
跟着高人学习发现了一个重要的定理，后来发现该定理对于CAD的使用还是比较有意义的，遂进行了详
细的揣摩理解。在此与大家分享一下阿氏圆定理在ZWCAD绘图中的应用。
阿氏圆定理(全称：阿波罗尼斯圆定理)，具体的描述：一动点P到两定点A、B的距离之比等于定比
m：n，则P点的轨迹，是以定比m：n内分和外分定线段AB的两个分点的连线为直径的圆。该圆称为
阿波罗尼斯圆，简称阿氏圆。
举个例题，各尺寸如下图所示，求出线段a的长度。
分析：其中红色的线条(即三角形与圆)都非常的容易，那么线段a与2a该如何来求呢。通过上面的
定理介绍结合这两个线段1:2的关系。两线段的交点应该是阿氏圆(m：n=1:2)上的一点，并且为与已知
半径为10的圆相交的那一点。
首先，我们先将容易的部分作出。然后将70的边通过divide命令等分为3份(因为比例为1:2)，等
分点为A、B两点。
其次，以长70的边的两个端点为圆心，分别做半径为R与2R的两个圆(同样是为了1:2)，R任意，
只要满足所作的两个圆相交即可。两圆交与C、D两点。
过C、A、D点通过三点画圆，所得粉色的圆即为所求阿氏圆，与半径为10的已经圆交与O点。将
黄色的辅助对象删除，连接O点与长70边的两个端点，最后进行标注即可。
到此，a值已经求出。不知大家是否已经掌握，最后留一个另外一题供大家思考，感兴趣的同志可以
自己动手尝试一下。
