PCB板接插件封装
简述pcb封装库创建流程
PCB封装库创建流程
PCB封装库创建流程如下：
1. 创建PCB封装库文件：选择“文件”按钮，在下拉菜单中执行“新建”-“封装”命令，即可打开一个空白库文件。
2. 添加焊盘：在“画布属性”面板中设置单位为mm，单击封装工具中的“焊盘”按钮，在画布上单击，放置焊盘。
3. 添加丝印：添加完焊盘后，可添加丝印，包括添加文字、图像等内容。
4. 添加属性：为元件封装添加属性，包括封装名称、尺寸等信息。
5. 保存PCB封装：完成元件封装的绘制后，需要保存PCB封装。
以上步骤完成后，即可创建出PCB封装库。
如需更多信息，建议咨询专业人士。
浅谈PCB连接的方法
浅谈PCB连接的方法PCB（Printed Circuit Board）连接是指电子元器件通过线路连接在一起，形成一个电路板的过程。
在电子产品中，PCB连接的质量和可靠性对整个电路的性能和稳定性有着重要的影响。
本文将从不同的角度探讨PCB连接的方法。
一、焊接连接焊接连接是最常见的一种PCB连接方法，主要包括表面贴装焊接（SMT）和插件焊接。
表面贴装焊接是将电子元器件的引脚与PCB上的焊盘进行焊接，常用的方法有热风炉焊接、回流焊接等；插件焊接是将元器件的引脚插入PCB上的孔中，然后用锡焊进行焊接。
焊接连接方法简单、成本低，适用于大多数的电子产品。
但是焊接过程需要一定的专业技能和设备，且焊接质量会受到一定的影响因素。
二、压接连接压接连接是另一种常用的PCB连接方法，通过将插针或插头等零件插入PCB上的连接器或插座中，实现电路连接。
这种连接方法不需要进行焊接，因此节省了焊接时间和成本。
同时，压接连接可靠性高，连接元件也易于更换。
压接连接常用于需要频繁插拔的场合，如通信设备、计算机接口等。
三、弹簧连接弹簧连接是一种通过弹性接触实现电路连接的方法。
在弹簧连接中，电子元器件的引脚与PCB上的弹簧片接触，通过弹性力实现连接。
这种连接方法适用于频繁插拔的场合，如测试夹具、测量仪器等。
弹簧连接不需要额外的焊接或插接工具，因此操作简单，而且对PCB的损伤较小。
但是由于引脚与弹簧片的接触面积较小，连接的可靠性相对较低，容易出现接触不良的情况。
四、压力连接压力连接是一种通过机械装置将电子元器件压在PCB上，实现连接的方法。
这种连接方法主要适用于较大功率、较大电流的电路连接。
在压力连接中，使用螺丝或夹子等部件将连接引脚压在PCB上，通过压力和接触面积的增大来提高连接的可靠性。
这种连接方法适用于高品质的音频设备、功放等产品。
综上所述，PCB连接的方法有很多种，每种方法都有其适用的场合和特点。
焊接连接是最常用的方法，适用于大多数的电子产品，但需要专业技能和设备。

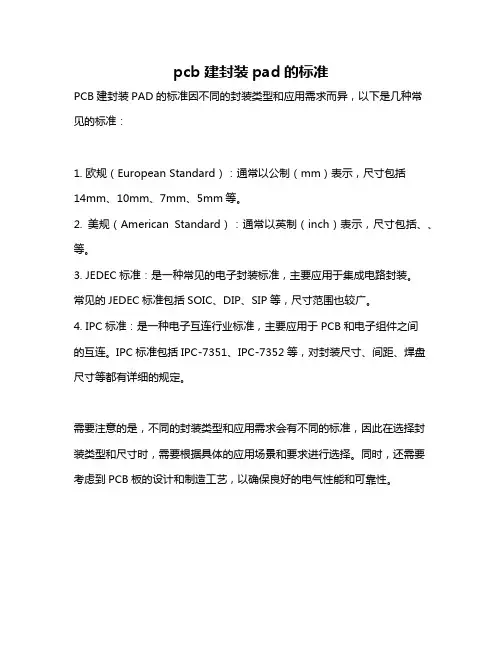

pcb建封装pad的标准
pcb建封装pad的标准
PCB建封装PAD的标准因不同的封装类型和应用需求而异，以下是几种常
见的标准：
1. 欧规（European Standard）：通常以公制（mm）表示，尺寸包括
14mm、10mm、7mm、5mm等。
2. 美规（American Standard）：通常以英制（inch）表示，尺寸包括、、等。
3. JEDEC标准：是一种常见的电子封装标准，主要应用于集成电路封装。
常见的JEDEC标准包括SOIC、DIP、SIP等，尺寸范围也较广。
4. IPC标准：是一种电子互连行业标准，主要应用于PCB和电子组件之间
的互连。
IPC标准包括IPC-7351、IPC-7352等，对封装尺寸、间距、焊盘尺寸等都有详细的规定。
需要注意的是，不同的封装类型和应用需求会有不同的标准，因此在选择封装类型和尺寸时，需要根据具体的应用场景和要求进行选择。
同时，还需要考虑到PCB板的设计和制造工艺，以确保良好的电气性能和可靠性。
原理图封装和pcb封装
原理图封装和pcb封装
原理图封装是将电子元器件的符号、引脚、名称等信息转化为符合CAD软件要求的格式，使得该元器件在原理图中能够正确表示和连接。
PCB封装是将电子元器件的三维模型、外形轮廓、引脚位置等信息转化为符合CAD软件要求的格式，方便在PCB布局和布线过程中进行元器件放置和连接。
在原理图封装中，每个元器件都有一个独特的符号，用于表示该元器件在电路图中的位置和连接方式。
符号上的引脚表示元器件的电气连接，每个引脚都有一个唯一的引脚编号，即管脚号。
符号下方通常会有元器件的名称，用于标识该元器件的具体型号。
PCB封装中的元器件模型通常是一个三维模型，包含了元器件的外形轮廓和引脚位置信息。
这些模型可以用来在PCB布局软件中对元器件进行放置和布线操作。
每个元器件模型都有与之对应的原理图封装符号，使得原理图和PCB布局之间能够进行正确的对应和连接。
原理图封装和PCB封装是电子设计中非常重要的一环，在设计过程中，正确的封装能够保证电路的连接和功能的实现。
因此，封装设计的准确性和可靠性对于整个电子产品的性能和可靠性都有着重要的影响。
PCB元件封装库和集成元件库
PCB元件封装库和集成元件库简介PCB〔Printed Circuit Board〕是电子产品中最重要的组成局部之一，它承载和连接各种电子元器件，为电路的正常运行提供了根底。
在设计PCB时，我们需要选择适宜的元件封装和集成元件，以确保PCB的可靠性和性能。
PCB元件封装库和集成元件库是设计PCB过程中必不可少的资源。
元件封装库是存储了各种元器件封装的数据库，而集成元件库那么收录了一些常见的功能、模块化的集成电路。
本文将详细介绍PCB元件封装库和集成元件库的作用、分类和使用方法。
PCB元件封装库作用PCB元件封装库存储了各种元器件的封装信息，如引脚数量、引脚排列、尺寸、电气参数等。
通过使用元件封装库，PCB设计人员可以直接选择适宜的封装，而不需要重新设计和绘制。
分类PCB元件封装库根据元器件封装的类型进行分类，常见的封装类型包括以下几种：1.DIP封装〔Dual in-line Package〕: DIP封装是最常见的封装类型之一，它采用两行引脚平行排列的形式，适用于集成电路、晶体管等元器件。
2.SIP封装〔Single In-line Package〕: SIP封装是一种单行引脚排列的封装，常用于集成电路、LED灯等元器件。
3.BGA封装〔Ball Grid Array〕: BGA封装是一种外表贴装封装，引脚以网格状分布在封装底部，适用于高密度的集成电路。
4.QFP封装〔Quad Flat Package〕: QFP封装是一种外表贴装封装，引脚以四边形排列在封装底部，适用于集成电路、微控制器等元器件。
使用方法PCB设计软件通常提供了元件封装库的功能，设计人员可以在软件中直接浏览和选择适宜的封装。
以下是使用Altium Designer软件为例的封装选择步骤：1.翻开Altium Designer软件，在工具栏中点击。
allegro制作PCB封装详细讲解
目录目录 (1)第一章制作Pad (2)1.1概述 (2)1.2制作规则单面pad略 (6)1.3制作规则过孔pad略 (6)1.4制作异形单面pad (6)第二章制作封装 (7)2.1普通封装制作 (7)2.2制作机械（定位孔/安装孔）封装 (8)2.3导出封装 (9)第一章制作Pad1.1概述一、Allegro中的Padstack主要包括1、元件的物理焊盘1）规则焊盘（Regular Pad）。
有圆形、方形、椭圆形、矩形、八边形、任意形状（Shape)2）热风焊盘（Thermal Relief）。
有圆形、方形、椭圆形、矩形、八边形、任意形状（Shape)3）抗电边距（Anti Pad）。
用于防止管脚和其他网络相连。
有圆形、方形、椭圆形、矩形、八边形、任意形状（Shape)。
2、阻焊层（soldermask）：阻焊盘就是solder mask，是指板子上要上绿油的部分。
实际上这阻焊层使用的是负片输出，所以在阻焊层的形状映射到板子上以后，并不是上了绿油阻焊，反而是露出了铜皮。
通常为了增大铜皮的厚度，采用阻焊层上划线去绿油，然后加锡达到增加铜线厚度的效果。
3、助焊层（Pastemask）：机器贴片的时候用的。
对应着所以贴片元件的焊盘、在SMT加工是，通常采用一块钢板，将PCB上对应着元器件焊盘的地方打孔，然后钢板上上锡膏，PCB在钢板下的时候，锡膏漏下去，也就刚好每个焊盘上都能沾上焊锡，所以通常阻焊层不能大于实际的焊盘的尺寸。
用“<=”最恰当不过。
4、预留层（Filmmask）：用于添加用户自定义信息。
表贴元件的封装、焊盘，需要设置的层面以及尺寸5、Regular Pad：具体尺寸更具实际封装的大小进行设置。
推荐参照《IPC-SM-782A Surface Mount Design and Land Pattern Standard》。
6、Thermal Relief：通常要比规则焊盘尺寸大20mil，如果Regular Pad尺寸小于40mil，需要适当减小尺寸差异。
PCB封装替换的简易方法
PCB封装替换的简易方法PCB封装替换是指将一个已有的PCB版图中的一些元器件封装替换成另一个同类型或者不同类型的封装形式。
封装替换主要是为了满足不同封装形式的元器件在同一个电路中使用、符合设计要求，或者是为了替换不再生产的封装型号，以实现元器件的长期供应和维修。
1.确定要替换的器件：首先需要确定当前设计中需要替换的器件类型，例如稳压器、二极管、场效应管等。
选择需要替换的器件可能是因为要更换型号、提高性能、统一封装等原因。
2. 获得新的器件封装信息：获取新的器件封装信息是替换的基础。
可以通过厂商提供的datasheet来获得封装的尺寸、引脚定义和布局等信息。
可以通过参考设计软件或者封装库进行查询。
3.确定替换的是否兼容：根据新的封装信息，对比原有封装和新封装的差异，主要包括尺寸、引脚定义、引脚布局、热特性等。
确保新的封装在电路中的替换是可行的。
4.修改PCB版图：根据新的封装信息，对PCB版图进行相应的修改。
一般来说，需要修改的主要是元器件的尺寸和引脚布局。
可以使用PCB设计软件来进行修改，直接替换封装即可。
5.调整电路连接：由于封装替换可能导致引脚布局的不同，因此需要根据新的元器件封装修改电路的连接。
这可能涉及到修改原有的线路走线、添加或删除元器件的连接线等工作。
6.再设计验证：完成PCB版图修改后，需要进行再设计验证，确保替换后的电路和原有电路性能一致或者满足设计要求。
可以使用PCB设计软件进行仿真和分析，验证电路性能和信号完整性。
7.生产制造和测试验证：最后一步是将修改后的PCB版图进行生产制造。
根据新的封装信息，安排元器件的位置和布局。
制造完成后，需要进行测试验证，确保替换后的元器件正常工作。
总结起来，PCB封装替换是一个相对较简单的工作，但需要注意一些细节，如封装的兼容性、引脚布局的调整和电路连接的调整等。
通过以上简易方法，可以确保替换后的电路性能和原有电路一致，或者满足设计要求。
金手指PCB封装计划标准
金手指PCB封装计划标准金手指PCB封装计划标准
金手指是指PCB板的顶部底部均有焊盘，经过这些焊盘能够与联接器直接相连。
在ALLEGRO中，金手指的PCB封装计划首要有以下两种办法：
一、选用through型焊盘，没有通孔。
这种办法TOP层焊盘与BOTTOM层焊盘引脚编号是一样的，即网络是一同的，且焊盘间的间隔一同。
只需TOP层网络与BOTTOM层网络一同，且与焊盘间隔一同才华够选用这种办法的PCB封装，不然会犯错。
二、TOP层焊盘与BOTTOM层焊盘分隔创立，即先建一个TOP 层焊盘，再建一个BOTTOM层焊盘，然后在画PCB封装时，顶部调到TOP层的焊盘，底部调用BOTTOM层的焊盘，焊盘的间隔能够独自设定。
一同TOP层的引脚可选用B1、B2Bn编号，而BOTTOM层可选用A1、A2An编号。
TOP层及BOTTOM层的焊盘创立办法如下：
1、TOP层焊盘只设置Begin层参数，而end层参数不设定；
2、BOTTOM层焊盘只设置end层参数，而begin层参数不设定。
用第二种办法创立的金手指封装更具广泛含义，因而主张选用
第二种办法创立金手指封装。
