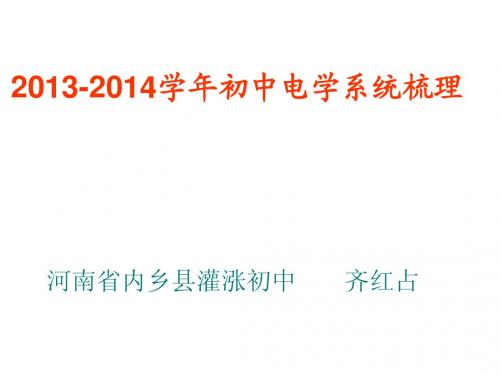

2013-2014学年初中电学系统梳理
河南省内乡县灌涨初中
齐红占
了 解 电 路
电荷
带电性质 两种电荷 电荷检验 定义 方向 单位 测量
摩擦起电（实质、原因） 正、负电荷的规定 电荷作用规律
电流
电流表（符号、观察及注意事项）
电路
组成 状态（通路、开路、短路） 连接方式（串联、并联、混联） 电路图、实物图（常用元件符号）
2013-2014电工进网考试题库八套真题资料
1当两个异性带电物体互相靠近时，它们之间就会（ A ）。
A、互相吸引B、互相排斥C、无作用力D、不能确定2、通过电磁感应现象可以知道，当导体的切割速度和磁场的磁感应强度一定时，导线的切割长度越短，则导体中的感应电动势（A ）。
A、越小B、不变C、越大D、不确定3、以煤、石油、天然气等作为燃料，燃料燃烧时的化学能转换为热能，然后借助汽轮机等热力机械将热能变为机械能，并由汽轮机带动发电机将机械能变为电能，这种发电厂称（B ）。
A、风力电站B、火力发电厂C、水力发电厂D、核能发电厂4、消弧线圈实际是一个铁芯线圈，其（A ）很小，电抗很大。
A、电阻B、电压C、电抗D、电容5、在中性点直接接地的电力系统中，发生单相接地故障时，非故障相对地电压（A ）。
A、不变B、升高C、降低D、消失6、为了更好地保证用户供电，通常根据用户的重要程度和对供电可靠性的要求，将电力负荷共可分为（A）类。
A、三B、四C、五D、六7、中压配电网- 般指（ A ）、10kV、6kV、3kV电压等级的配电网。
A、20kVB、110kVC、480VD、35kV8、在一类负荷的供电要求中，允许中断供电时间为（ A ）的系统可选用蓄电池不间断供电装置等。
A、毫秒级B、秒级C、分级D、小时级9、当负荷较大，而且有很多重要负荷的用户，通常采用（ B ）的总降压变电所的电气主接线。
A、双电源进线单台变压器B、双电源进线两台变压器C、单电源进线两台变压器D、单电源进线单台变压器10、电能质量包括（B ）、频率和波形的质量。
A、电流B、电压C、电阻D、功率11、在并联运行的同一电力系统中，不论装机容量的大小、任一瞬间的（ A ）在全系统都是一致的。
A、频率B、电压C、电流D、波形12、变电所电气主接线采用（B ），在母线故障或检修时，配电所将全所停电。
A、单母线分段接线B、单母线接线C、内桥接线D、外桥接线13、变压器的额定电流为通过绕组线端的电流，即为（A ）的有效值。
2013-2014学年度第一学期初四期末模拟考试物理试题(三)
2013-2014学年度第一学期初四期末模拟考试物理试题（三）一、选择题（每小题四个选项中，只有一个是正确的，每小题2分，共22分）1．下列物体中一定带负电的是（）A．与丝绸摩擦过的玻璃棒B．能与带正电的物体相互吸引的轻小物体C．与带正电物体接触过的验电器D．与毛皮摩擦过的橡胶棒2．为了避免触电事故，如图所示的电器安装不符合国家规定的技术要求的是（）3．右图是一个电能表，对其中的重要参数，下列说法错误的是（）A．“220V”是说这个电能表应该在220伏的电路中使用B．“10(20)A”是说这个电能表使用时允许通过的电流为20安C．“50Hz”是说这个电能表应在50赫兹的交流电路中使用D．“600revs／kW·h”是说，接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘转过600转4．如图所示的电路中(电源电压不变)，闭合电键S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A．电流表的示数不变，电压表的示数不变B．电流表的示数变大，电压表的示数变小C．电流表的示数变大，电压表的示数变大D．电流表的示数变小，电压表的示数不变5.在图6所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是A．电流表A、电压表V1示数都减小，电压表V2示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小C．电流表A的示数减小，两电压表示数不变D．三个电表的示数都不变6．有两条电阻丝，其阻值R1>R2要利用它们将一壶水煮开，采用图3中的哪种连接方式用电时间最短（）7．如图所示的电路，两只电压表的指针指在刻度盘正中央，以下判断正确的是（）A．通过R1的电流小于通过R2的电流B．R1两端的电压与R2两端的电压相等C．R1电阻值大于R2电阻值D．R1两端的电压小于R2两端的电压8.一台电动机正常工作时线圈两端的电压为380V，线圈电阻为2，线圈中电流为10A。

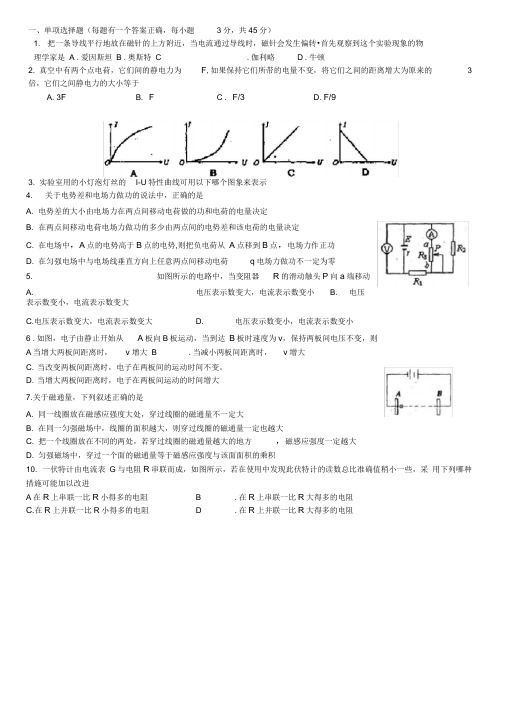

2013-2014学年高二上学期期末考试物理试题含答案
一、单项选择题（每题有一个答案正确，每小题3分，共45分）1. 把一条导线平行地放在磁针的上方附近，当电流通过导线时，磁针会发生偏转•首先观察到这个实验现象的物理学家是 A .爱因斯坦 B .奥斯特 C .伽利略 D .牛顿2. 真空中有两个点电荷，它们间的静电力为F,如果保持它们所带的电量不变，将它们之间的距离增大为原来的3倍，它们之间静电力的大小等于A. 3FB. F C . F/3 D. F/93. 实验室用的小灯泡灯丝的I-U特性曲线可用以下哪个图象来表示4. 关于电势差和电场力做功的说法中，正确的是A. 电势差的大小由电场力在两点间移动电荷做的功和电荷的电量决定B. 在两点间移动电荷电场力做功的多少由两点间的电势差和该电荷的电量决定C. 在电场中，A点的电势高于B点的电势,则把负电荷从A点移到B点，电场力作正功D. 在匀强电场中与电场线垂直方向上任意两点间移动电荷q电场力做功不一定为零5. 如图所示的电路中，当变阻器R的滑动触头P向a端移动A. 电压表示数变大，电流表示数变小B. 电压表示数变小，电流表示数变大C.电压表示数变大，电流表示数变大D. 电压表示数变小，电流表示数变小6 .如图，电子由静止开始从A板向B板运动，当到达B板时速度为v，保持两板间电压不变，则A当增大两板间距离时，v增大B .当减小两板间距离时，v增大C. 当改变两板间距离时，电子在两板间的运动时间不变。
D. 当增大两板间距离时，电子在两板间运动的时间增大7.关于磁通量，下列叙述正确的是A. 同一线圈放在磁感应强度大处，穿过线圈的磁通量不一定大B. 在同一匀强磁场中，线圈的面积越大，则穿过线圈的磁通量一定也越大C. 把一个线圈放在不同的两处，若穿过线圈的磁通量越大的地方，磁感应强度一定越大D. 匀强磁场中，穿过一个面的磁通量等于磁感应强度与该面面积的乘积10. 一伏特计由电流表G与电阻R串联而成，如图所示，若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可能加以改进A在R上串联一比R小得多的电阻 B .在R上串联一比R大得多的电阻C.在R上并联一比R小得多的电阻 D .在R上并联一比R大得多的电阻11. 平行板电容器充电后断开电源，现将其中一块金属板远离另一板平移一小段距离。
2013电工试题库及答案
2013电工试题库及答案【注意：本文以“电工试题库及答案”为标题，按照试题库及答案的格式进行撰写。
】1. 安全操作题2. 电工基础知识题3. 电路图与布线题4. 电气仪表使用与维护题5. 电机维护与故障排除题6. 电工安全及紧急处理题7. 电工法规与标准题8. 电力系统运行与维护题9. 答案解析1. 安全操作题1.1 请简述电工在工作现场必须遵守的安全操作规程。
答案：电工在工作现场应遵守以下安全操作规程：1) 佩戴个人防护用品，如安全帽、安全鞋、绝缘手套等；2) 在操作前确认电路已切断并进行接地处理；3) 禁止擅自更改或接入电路；4) 严禁带电作业，必须使用绝缘工具；5) 使用工具时要保持干燥的手和工具；6) 定期检查电工工具和设备的安全性能；7) 发现问题及时上报并参与事故调查与处理。
1.2 描述电工操作时避免触电的正确姿势。
答案：电工操作时避免触电的正确姿势包括：1) 使用绝缘手套，并确保手套整洁无破损；2) 使用绝缘工具，避免直接接触带电零部件；3) 使用脚踏绝缘板，阻止电流通过身体；4) 在操作过程中保持干燥，避免湿手操作电器设备；5) 操作之前必须确认电源已切断，并进行接地处理。
2. 电工基础知识题2.1 简述欧姆定律的公式及含义。
答案：欧姆定律的公式为U = I × R，其中U代表电压（单位为伏特），I代表电流（单位为安培），R代表电阻（单位为欧姆）。
欧姆定律描述了电流通过某一导体时，电压和电流之间的关系。
根据该定律，当电阻不变时，电压和电流成正比；当电压不变时，电流和电阻成反比；当电流不变时，电压和电阻成正比。
2.2 请解释直流电和交流电的区别。
答案：直流电是电流方向始终保持不变的电流。
在直流电中，正负极电压始终保持一致，电流只在一个方向上流动。
例如，电池产生的电流就是直流电。
而交流电则是电流方向周期性地改变的电流。
在交流电中，电流会随着时间的推移周期性地从正向流向负向，再从负向流向正向。

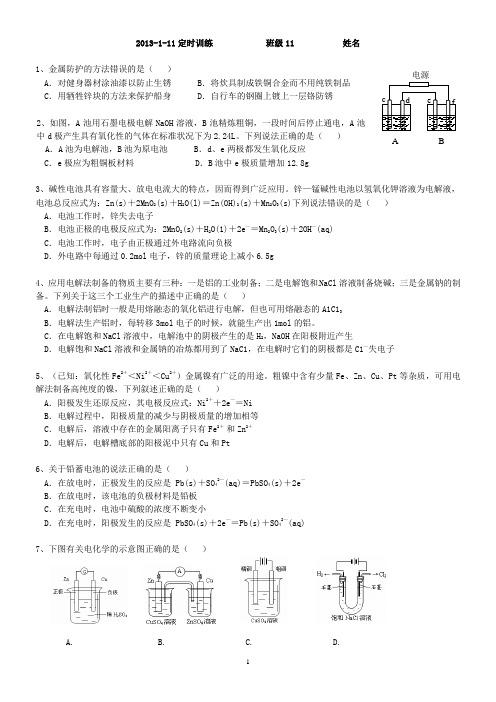

高2014级-化学新课程选修4-期末测试题2013年1月11日-电化学
2013-1-11定时训练 班级11 姓名1、金属防护的方法错误的是（ ）A ．对健身器材涂油漆以防止生锈B ．将炊具制成铁铜合金而不用纯铁制品C ．用牺牲锌块的方法来保护船身D ．自行车的钢圈上镀上一层铬防锈2、如图，A 池用石墨电极电解NaOH 溶液，B 池精炼粗铜，一段时间后停止通电，A 池中d 极产生具有氧化性的气体在标准状况下为2.24L 。
下列说法正确的是（ ） A ．A 池为电解池，B 池为原电池 B ．d 、e 两极都发生氧化反应 C ．e 极应为粗铜板材料 D ．B 池中e 极质量增加12.8g3、碱性电池具有容量大、放电电流大的特点，因而得到广泛应用。
锌—锰碱性电池以氢氧化钾溶液为电解液，电池总反应式为：Zn(s)＋2MnO 2(s)＋H 2O(l)＝Zn(OH)2(s)＋Mn 2O 3(s)下列说法错误的是（ ） A ．电池工作时，锌失去电子B ．电池正极的电极反应式为：2MnO 2(s)＋H 2O(1)＋2e —＝Mn 2O 3(s)＋2OH —(aq) C ．电池工作时，电子由正极通过外电路流向负极 D ．外电路中每通过0.2mol 电子，锌的质量理论上减小6.5g4、应用电解法制备的物质主要有三种：一是铝的工业制备；二是电解饱和NaCl 溶液制备烧碱；三是金属钠的制备。
下列关于这三个工业生产的描述中正确的是（ ）A ．电解法制铝时一般是用熔融态的氧化铝进行电解，但也可用熔融态的A1C13B ．电解法生产铝时，每转移3mol 电子的时候，就能生产出1mol 的铝。
C ．在电解饱和NaCl 溶液中，电解池中的阴极产生的是H 2，NaOH 在阳极附近产生D ．电解饱和NaCl 溶液和金属钠的冶炼都用到了NaC1，在电解时它们的阴极都是C1—失电子5、（已知：氧化性Fe 2＋＜Ni 2＋＜Cu 2＋）金属镍有广泛的用途。
粗镍中含有少量Fe 、Zn 、Cu 、Pt 等杂质，可用电解法制备高纯度的镍，下列叙述正确的是（ ） A ．阳极发生还原反应，其电极反应式：Ni 2＋＋2e —＝Ni B ．电解过程中，阳极质量的减少与阴极质量的增加相等 C ．电解后，溶液中存在的金属阳离子只有Fe 2＋ 和Zn 2＋D ．电解后，电解槽底部的阳极泥中只有Cu 和Pt6、关于铅蓄电池的说法正确的是（ ）A ．在放电时，正极发生的反应是 Pb(s)＋SO 42—(aq)＝PbSO 4(s)＋2e —B ．在放电时，该电池的负极材料是铅板C ．在充电时，电池中硫酸的浓度不断变小D ．在充电时，阳极发生的反应是 PbSO 4(s)＋2e —＝Pb(s)＋SO 42—(aq)7、下图有关电化学的示意图正确的是（ ）A. B. C. D.A B电源8、右图装置中，U 型管内为红墨水，a 、b 试管内分别盛有食盐水和稀盐酸，各加入生铁块，放置一段时间。
2.3巴蜀2013-2014高二(上)期末物理试题
重庆市巴蜀中学2013—2014学年度第一学期期末考试高2015级(二上)物理试题卷姓名：班级：分数：一、单项选择题（每个4分，共48分，每小题只有一个选项符合题意）1．A、B两个闭合电路，穿过A电路的磁通量由0增加到3×103Wb，穿过B电路的磁通量由5×103Wb增加到6×103Wb。
则两个电路中产生的感应电动势E A和E B的关系是（）A．E A＞E B B．E A=E B C．E A＜E B D．无法确定2．右图是科学史上一张著名的实验照片，显示一个带电粒子在云室中穿过某种金属板运动的径迹。
云室旋转在匀强磁场中，磁场方向垂直纸面向里。
云室中横放的金属板对粒子的运动起阻碍作用。
分析此径迹可知粒子（）A．由下往上运动，带正电 B．由上往下运动，带正电C．由上往下运动，带负电D．由下往上运动，带负电3．在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直于纸面放置，导线中通有大小相等的恒定电流，方向均垂直于纸面向里，如图所示。
过c点的导线所受安培力的方向（）A．与ab边平行，竖直向上B．与ab边平行，竖直向下C．与ab边垂直，指向左D．与ab边垂直，指向右4．在如图电路中，当合上开关S后，两个标有“3V、1W”的灯泡均不发光，用电压表测得U ac=U bd=6V，如果各段导线及接线处均无问题，由此可以推断（）A．开关S未接通B．灯泡L1的灯丝断了C．灯泡L2的灯丝断了D．滑动变阻器R电阻丝断了5．如图所示，理想变压器的a、b端加上某一交流电压后，副线圈c、d端所接灯泡L恰好正常发光。
此时滑线变阻器的滑片P于图示位置。
现将滑片P下移，导线电阻不计，则以下正确的是（）A．灯仍能正常发光，变压器输入电流变大B．灯仍能正常发光，变压器输入电流变小C．灯变亮，变压器输入电流变大D．灯变暗，变压器输入电流变小6．如图所示，闭合线圈的ab 边较长，bc 边较短，那么分别用甲和乙两种方式将同一线圈从匀强磁场中以相同速度匀速拉出时（ ）A ．F 1较大，做功较多B ．F 2较大，做功较多C ．F 1与F 2不同，但做功相同D ．F 1较大，做功较少7．如图所示，在x 轴上方存在着垂直于纸面向里、磁感应强度为B的匀强磁场，一个不计重力的带电粒子从坐标原点O 处以速度v 进入磁场，粒子进入磁场时的速度方向垂直于磁场且与x 轴正方向成120°角，若粒子穿过y 轴正半轴后在磁场中到x 轴的最大距离为a ，则该粒子的比荷（电量与质量之比）及其电性是（ ）A ．aB v 2，正电荷 B ．aB v 23，负电荷C ．aB v 23，正电荷D ．aBv 2，负电荷 8．如图所示，通电螺线管固定，其轴线是水平的，通电直导线ab 置于螺线管正上方，与螺线管轴线平行，电流方向由a 向b ，并可自由运动，那么从图示位置开始，直导线ab 的运动情况是（ ）A ．a 端垂直于纸面向外、b 端向内转动，并向下移动B ．a 端垂直于纸面向外、b 端向内转动，并向上移动C ．a 端垂直于纸面向内、b 端向外转动，并向下移动D ．a 端垂直于纸面向内、b 端向外转动，并向上移动9．光滑水平面上有一矩形金属线框，一左侧有理想边界的匀强磁场垂直水平面向下，矩形线框的左边框处于磁场边界之外靠近边界处，如图所示，现使磁场的磁感强度均匀减小，则在磁感强度减小到零之前，线框将（ ）A ．向右运动，全部进入磁场后，线框中感应电流为零，所受合力为零，做匀速运动B ．向右运动，全部进入磁场后，线框中感应电流恒定，所受合力为零，做匀速运动C ．向右运动，全部进入磁场后，线框中感应电流减小，所受合力不为零，做变速运动D ．向左运动，全部离开磁场前，线框中感应电流不断减小，做加速度减小的加速运动10．如图所示，A、B是两个完全相同的灯泡，L是自感系数较大的线圈，其直流电阻忽略不计，电源有内电阻。
2013-2014学年高二上期末考物理试卷(含答案)
2013-2014学年高二上期末考物理试卷一、选择题（本题共14小题；每小题3分,共42分,每小题给出的四个选项中,只有一个正确选项，多选或错选不得分。
）1．请用学过的电学知识判断下列说法正确的是（ ） A ．制作汽油桶的材料用金属比用塑料好 B ．电工穿绝缘衣比穿金属衣安全C ．小鸟停在单根高压输电线上会被电死D ．打雷时，呆在汽车里比呆在木屋里要危险2．空气中的负离子对人的健康极为有益。
人工产生负离子的最常见方法是电晕放电法。
如图所示，一排针状负极和环形正极之间加上直流高压电，电压达5000V 左右，使空气发生电离，从而产生一价的负氧离子排出，使空气清新化，针状负极与环形正极间距为5mm ，它们之间的电场可视为匀强电场，电子电量e=1．6×10-19C ；若电场强度为E ，电场对负氧离子的作用力为F ，则 ( )A 、E =103N ／C ， F =1.6×10-16NB 、E =106N ／C ， F =3.2×l0-13NC 、E =103N ／C ， F =3.2×10-16ND 、E=106N ／C ， F=1.6×10-13N 3．如图所示，表示某静电场等势面的分布，电量为1.6×10-9C 的正点电 荷从A 经B 、C 到达D 点，从A 至D ，电场力对电荷做的功为（ ）A ．4.8×10-8JB ．-4.8×10-8JC ．8.0×10-8JD ．-8.0×10-8J4、法拉第首先提出用电场线形象生动地描绘电场，如图所示为点电荷a 、b 所形成电场的电场线分布图（箭头未标出），在M 点处放置一个电荷量大小为q 的负试探点电荷,受到的电场力大小为F ，以下说法中正确的是（ ）A ．由电场线分布图可知M 点处的场强比N 点处场强大B ．a 、b 为异种电荷，a 的电荷量小于b 的电荷量C ．M 点处的场强大小为Fq,方向与所受电场力方向相同 D ．如果M 点处的点电荷电量变为2q ，该处场强将变为F2q5．如图所示电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是( )A ．电路的总电阻变大B ．电流表的示数变大C ．电源效率变小D ．电源输出功率变小 6.某小组将锌片和铜片插入一个西红柿中，用电压表测量铜片和锌片间电压为0.3V.然后又将同样的10个西红柿电池串联成电池组(n 个电动势为E ，内阻为r 的相同电池串联时，总电动势为nE ，总电阻为nr )，与一个额定电压为1.5V 、额定功率为1W 的小灯泡相连接，小灯泡不发光，测得小灯泡两端的电压为0.2V.对此现象以下解释正确的是:（ ）M N abrA ．西红柿电池组的电动势大于小灯泡的额定电压，小灯泡已经烧毁B ．西红柿电池组不可能提供电能C ．西红柿电池组提供的电功率太小D ．西红柿电池组的内阻远小于小灯泡的电阻 7．如图，接通电键K 的瞬间，用丝线悬挂于一点、可自由转动的通电直导线AB 将（ ）A ．A 端向上，B 端向下，悬线张力不变 B ．A 端向下，B 端向上，悬线张力不变C ．A 端向纸外，B 端向纸内，悬线张力变小D ．A 端向纸内，B 端向纸外，悬线张力变大8、如图是回旋加速器示意图，其核心部分是两个D 形金属盒，两金属盒置于匀强磁场中，并分别与高频电源相连。
2013-2014年度九年级物理期末复习课后习题1
根据图15.55甲所示的电路图,在图15.5-5 乙的实物图上用笔画出连线。在闭合开关 后,如果电流表A1的示数为0.5A,电流表 A2的示数为0.3A,则通过小灯泡L1、L2的 电流分别是多少安?
取两个相同的验电器甲乙，甲带正电， 乙不带电。
用橡胶棒把甲乙连接起来，观察甲乙金 属箔片的张角有什么变化 用金属棒把甲乙连接起来，观察甲乙金 属箔片的张角有什么变化
一用铜导线而不 用铁？
我国科研人员研发了百米级第二代高温超导带 材，使中国跻身该技术领域国际先进行列．假 如所有导体都成了常温下的超导体，那么当用 电器通电时，下列说法正确的是（ ） A．白炽灯仍然能发光 B．电动机仍能转动 C．电饭锅仍然能煮饭 D．电熨斗仍然能熨烫衣服
全球汽车保有量在迅速增长截止2011年， 全球处于使用的汽车已经突破10亿辆。 每辆汽车· 每年耗油1.8t，汽车内燃机的 效率平均值取30%。如果能把· 内燃机效 率提高· 1%，全球每年可以节约多少油？
学校前后有两个门，在前后门各有一个开 关在学校的保卫室有甲乙两灯和电池组， 请设计一个电路，要求：前门来人甲灯亮， 后门来人乙灯亮，画出电路图。
一个220V800W的电炉在家庭电路中，如果电 压降到了额定电压的80%，阻丝的电阻不变， 这时电炉的实际电功率有多大？
某次雷电的电流约为20000A，电压约为10^8 V，放电时间为0.001s。这次雷电的电功率约为 多少千瓦？释放多少能量？
甲、乙两地相距40千米，在甲、乙两地之 间沿直线架设两条输电线，已知输电线每 千米的电阻为0.2欧．现输电线在某处发 生了短路，为确定短路位置，检修员在甲 地利用电压表．电流表和电源接成如图所 示电路进行测量．当电压表的示数为3.0 伏时，电流表的示数为0.5安，则短路位 置离甲地的距离为（ ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学复习试题三
一、选择题
1．某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R＇是滑动变
阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的
电路是( )
2．在图２所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右
移动时，变小的是（ ）
A．电压表V示数 B．电压表V示数与电流表A示数的乘积
C．电流表A1示数 D．电压表V示数与电流表A1示数的乘积
3．在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示．闭合开
关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变
化．李芳连接的电路有不妥之处，改正的方法是（ ）
A． 将导线K的a端移至接线柱A B． 将导线L的b端移至接线柱B
C． 将导线L的b端移至接线柱D D． 将导线M的c端移至接线柱B
4．如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的
示数随电路中电流变化的图像如图b所示，根据图像的信息可知：_____（选填“甲”或
“乙”）是电压表____示数变化的图像，电源电压为_____V，电阻R
1
的阻值为_____Ω。
R
C
S
R＇ P V 滑片 R A S V R＇ P 滑片 R B S V R＇ P 滑片 R D S R＇ P
滑片
5
．如上右所示为分别测量小灯泡l和定值电阻R后得到的I-U关系图线。由图可知，
随着电压的升高，L的阻值逐渐变 ，R的阻值为 Ω。
6. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”。
实验开始时，滑动变阻器的作用是__________。在探究通过导
体的电流与导体两端电压关系时，应保持 不变；在探究通
过导体的电流与导体电阻关系时，滑动变阻器的作用是 。
二、实验探究题
7. 小乔和小丽在研究导体中电流与导体两端电压的关系时, 除
了电源( 3V) 、开关、导线、电流表、电压表、滑动变阻器外,
还有可供选择的: A. 定值电阻 B. 小灯泡。
( 1) 为了完成研究需要选择器材( 填序号“A” 或“B”) ; 理由是:
( 2) 用笔画线完成图18 中的实物电路连接( 你所选的器材在图中用接线板代替, 导线
连线不能交叉) , 并使滑动变阻器接入电路的阻值最大。
( 3) 小乔通过实验得出了下表( 一) 中的数据, 请读出图18 中两表的示数, 记在表中
最后一列的空格处。
表( 一) 表( 二)
电压U/V 0. 5 1. 0 1. 5 2. 0
电流I /A 0. 05 0. 1 0. 15 0. 2
( 4) 小丽通过实验得出了上表( 二) 中的数据, 并且通过分析实验数据得出了: “在
电阻一定时, 导体中的电流随电压的增大而减少” 的结论。小乔观察并检查了小丽所
连接的电路后, 告诉小丽⋯⋯。你认为原因可能是。
8.在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。
电压U/V 0. 5 1. 0 1. 5 2. 0
电流I/A 0. 25 0. 2 0. 15 0. 1
A
V
R1
R2
s
甲 乙
丙
⑴连接电路前，开关必须 。
⑵请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允
许交叉）
⑶连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表
示数始终接近电源电压。造成这一现象的原因可能是（ ）
A．电流表坏了 B. 滑动变阻器短路 C.电阻处接触不良 D.电阻短路
⑷排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持
不变，实验数据记录如下表。其中第5次实验电流表示数如图丙所示，其读数为 A。
实验次数 1 2 3 4 5
电阻R/Ω 5 10 15 20 25
电流V/A 0.6 0.3 0.2 0.15 0.12
⑸实验结果是： 。
9．在测量电阻约为10Ω的定值电阻Rx的实验中，小明和小亮用如图所示的器材进行实
验．（1）用笔画线代替导线在甲图中完成实物电路连接，要求滑动变阻器的滑片向右滑
动时连入电路的电阻变小．
（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即有较大示数．小亮认
为在实验操作中有两处错误，其中一处是滑动变阻器的滑片没有滑到电阻最大的位置，
还有一处是________________________ ．
（3）改正错误后，小明改变Rx两端的电压和电流，两次测得的电阻值分别为
R1=10.1Ω，R2=10.2Ω，第三次测量时，电流表的示数为0.26A，电压表的示数如图乙所
示．根据以上三次实验数据，最后得出Rx= __________ Ω．
（4）测量结束后，小亮提出利用这个电路还可以测量小灯泡的电功率，于是小明把定
值电阻换成额定电压为2.5V、电阻约为10Ω的小灯泡进行实验．闭合开关，改变滑动
变阻器滑片P的位置，使电压表的示数为2.5V时，此时灯泡的电功率 _____ （填
“大于”、“小于”或“等于”）它的额定功率．
10.图15甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0-0.6 A的电流
表改装而成），滑动变阻器R的最大值为60 Ω，金属杠杆的右端是滑动变阻器的滑片。
从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24 V，R0为定值
电阻，
（1）R0的作用是 ，当油箱油面下降时，油量表的示数将变 。
（2）油箱装满汽油时，油量表示数为最大值（即电流表达到最大值,此时，滑动变阻器的
触头在某一端），求R0的阻值。
（3）当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为多少？
（4）改装设计：用电压表代替电流表做油量表，图15中的乙图已画出部分电路，请在乙
图中完成电路的设计。
要求：当油箱中的油用完时，油量表（电压表）的示数为零。
11.图1所示是一种电热水龙头，图2是它的电路简图。旋转手柄可使扇形开关S同时接
触两个相邻触点，从而控制流出的水为冷水、温水或热水。已知R1、R2是电热丝，
R2=55Ω，温水档的电功率是2.2kw。试回答或求解下列问题：
（1）S旋到_________位置时，水龙头流出温水；S旋到_________位
置时，水龙头流出热水。（选填“1”、“2”或“3”）
（2）电热丝R1的阻值是多大？
（3）S旋到热水档时，电路中的总电流是多大？
12、2007年3月欧盟峰会通过了一项协议：在2009年之前，欧洲各国将彻底终结“白炽
灯时代”，推广使用节能灯。一只“220V 11 W”的节能灯与一只“220 V 60W”的白炽灯发
光效果相当。
(1)兰兰的台灯用的是“220V 60W”的白炽灯，它正常发光时的电流是多少?
(2)兰兰用一只11W的节能灯取代了台灯上的白炽灯，一年中台灯工作的时间2000h
算，可节约多少度电?
(3)兰兰了解到白炽灯的发光效率大约只有8%，图17表示了它工作时的能量转化情况，
请计算这尽60W的白炽灯一年工作2000h，会白白浪费掉多少电能?
