光 中考作图训练
初中物理中考光学作图题专题训练 (7)(含答案解析)
中考光学作图题专题训练 (7)1．根据图中的入射光线，画出相应的折射光线。
（_____）2．根据平面镜成像的特点，在图中画出物体在平面镜中的像。
（________）3．在图中，一束光射向平面镜 MN，请画出法线和反射光线，并标出反射角。
（______）4．如图为一半圆柱形透明玻璃的横截面，水平面 AOB 镀银（反射光），O表示半圆截面的圆心，一束光在横截面内从M点入射，从N点射出，请准确画出光路图（虚线为该点的法线）。
5．（1）如图所示，S为光源，MN为不透光的木板,作出木板右侧光线射不到的区域（用阴影表示）。
（________）（2）在图乙中利用光线作出烛焰AB在塑料薄膜上像（保留作图痕迹）。
（________）6．“井底之蛙”这个成语大家都很熟悉，图中A点代表青蛙所在位置，请根据光的相关知识画出青蛙所能看到“天空”的范围。
（______）7．一束光从空气斜射到水面上，请画出反射光线和折射光线的大致位置。
（___）8．如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛．请画出光的传播路径（_____）9．小王在A点看到水中物体S的像在S′点，请你画出一条看到物体像S′的光路图。
（_________）10．如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
11．( ·自贡)有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。
请在图中画出：（1）凸透镜的焦点F；（2）点光源S的位置；（3）光线a经过凸透镜后的折射光线。
12．如图所示，F为焦点，O为光心，有两束光线射向凸透镜，请完成光路。
（_________）13．请完成图中各光线通过凸透镜的光路图。
（____）14．如图，画出通过透镜的折射光线。
（______________）15．完成光路（______）16．完成图中光通过透镜时的光路图。
2023年中考物理专题训练——光学的作图
2023年中考物理专题训练——光学的作图1．如图是一束光线从空气中斜射到水面，试作出反射光线和折射光线。
2．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。
图中的两个B1和B2分别是物、像的位置，请在图中作出潜水员观察物体的光路图。
3．画出图中，平行主光轴的入射光线经凸透镜的折射光路。
4．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像A′B′，保留作图痕迹。
5．某同学用激光笔照射玻璃砖探究光学规律时，观察到光在玻璃砖中的传播路径，如图所示。
请画出入射光线AO的反射光线和折射光线的大致位置。
6．如图所示，S是发光点，请画出S在平面镜中的像S 的位置，并画出由S点发出经平面镜反射后通过A点的光路图。
7．下图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。
8．请你完成入射光线经过凸透镜后的光路图。
9．作出图中物体AB在平面镜中的像。
10．一束平行于主光轴的光线，射向凸透镜后再经平面镜反射，请完成光路图。
11．一条光线从水中斜射入空气中时，其反射光线如图所示。
请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。
12．如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹。
13．如图，物体AB正立在平面镜前，请作出物体AB在平面镜中所成的像。
14．如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：（1）S在平面镜中所成的像S ；（2）经MN反射后过A点的反射光线OA；（3）OA照射到水池底的光路图。
15．在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大不能贸然下水游泳。
下图为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像。
请你在图中作出过O点的入射光线和折射光线。
16．如图甲所示，用跳棋子完成“探究平面镜成像的特点”的实验后，小辉偶然发现在镜前某一角度，棋子A的像恰好被棋子B“挡住”了；图乙为该场景的简图，图中C为小辉眼睛的位置，请根据平面镜成像的特点完成符合题意的光路图。

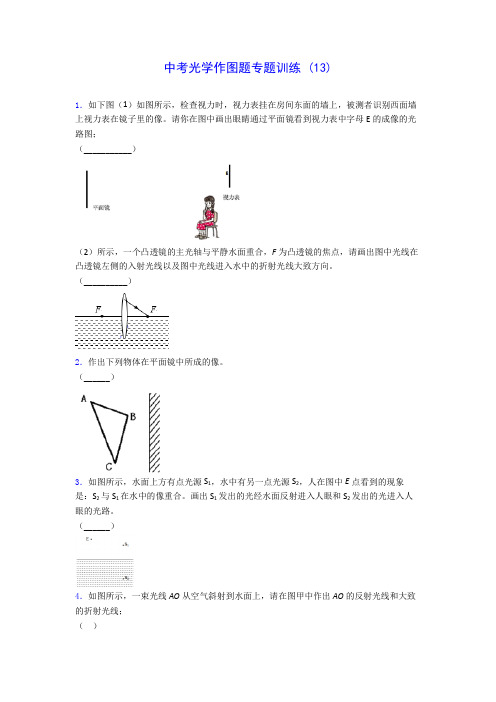

初中物理中考光学作图题专题训练 (13)(含答案解析)
中考光学作图题专题训练 (13)1．如下图（1）如图所示，检查视力时，视力表挂在房间东面的墙上，被测者识别西面墙上视力表在镜子里的像。
请你在图中画出眼睛通过平面镜看到视力表中字母E的成像的光路图；（___________）（2）所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点，请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线大致方向。
（__________）2．作出下列物体在平面镜中所成的像。
（______）3．如图所示，水面上方有点光源S1，水中有另一点光源S2，人在图中E点看到的现象是：S2与S1在水中的像重合。
画出S1发出的光经水面反射进入人眼和S2发出的光进入人眼的光路。
（______）4．如图所示，一束光线AO从空气斜射到水面上，请在图甲中作出AO的反射光线和大致的折射光线；（）5．如图所示，一条光线照射在空气和玻璃的分界面上，发生了反射和折射，请根据图中的折射光线大致作出它的入射光线和反射光线。
（_______）6．如图所示，请画出光从空气射入玻璃再从玻璃到空气的光路图。
（_____）7．在图中画出反射光线及大致的折射光线.（_____）8．一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光和大致的折射光线。
（保留作图痕迹）9．如图所示，OB是一束光线由空气射到水面后的反射光线，请在图中画出入射光线，并画出折射光线的大致方向。
（_____）10．在图中根据给出的入射光线AO画出反射光线OB。
（_______）11．( ·聊城)如图所示，画出物体AB在平面镜中的像A′B′。
12．画出下列图中凸透镜的折射光线的方向．（______）13．如图所示，F是凸透镜焦点，请在图中画出光线经透镜后对应的折射光线。
（________）14．根据图中的入射光线作出相应的折射光线。
（_____）15．如图所示，O点为凸透镜的光心，F点为焦点。
请在图中画出两条光线的折射光线，并作出物点S的像点S′（注意保留作图痕迹）。
中考一轮复习---光现象作图
中考一轮复习---光现象作图光的直线传播作图1．如图所示，请根据两人影子的位置画出灯泡S的位置。
2．在图中，补充画出“井底之蛙”的视野范围的另一条光线（青蛙当作一个点）。
3．如图所示，AB为发光体，P是不透明物体上的一个小孔，EF为光屏，试画出AB在EF上所成的像。
光的反射作图5．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。
6．作出下列各图：夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。
完成图中入射光线的所有反射光线的光路图。
7．如图所示，一点光源S发出的光线经平面镜反射后的两条反射光线，请根据光的反射定律，确定点光源S的位置。
（保留作图痕迹）8．如图有入射光线与反射光线，请画出相应的平面镜。
9．如图所示，一束太阳光与水平面成30°角射来，小明想利用一块平面镜使此时的太阳光竖直射入井中。
请通过作图画出平面镜的位置。
（要求保留必要的辅助线）平面镜成像原理作图10．如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
11．平面镜前有一只点燃的蜡烛，烛焰上的S点发出的两条光线SA和SB照射到平面镜M N 上，如图所示，请你作出SA和SB经平面镜反射后的反射光线。
12．在图中，根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的光路图。
13．如图所示，B点是烛焰A在平面镜中所成的像，画出小明在C处看到的烛焰在平面镜中所成像的光路图。
（保留作图痕迹）光的折射作图14．如图所示，一束光AO从空气斜射入水中，请在图中画出：①过O点的法线；②折射光线的大致方向。
15．如图所示，一束激光正好对准半圆形玻璃的中心照射，试作图表示光的大致传播路径（提示：光路要完整）。
16．如图所示，平行玻璃砖A侧有一发光点S，请用作图法作出从B侧看到S的像S′的光路图。
17．如图：潜水员的眼在A处，从水面看到空中的小鸟（B处）和水中的金鱼（C处），请作出光路图。

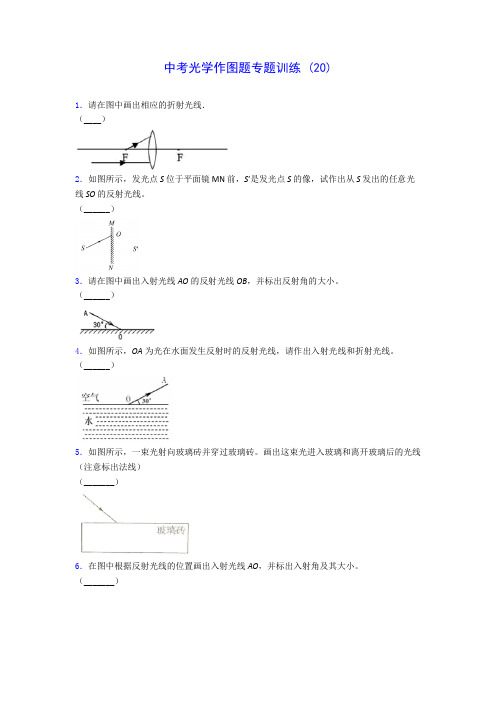

初中物理中考光学作图题专题训练 (20)(含答案解析)
{解析}
对于凹透镜，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，过光心的光线不改变方向，如图所示：
16．
{解析}
平行于主光轴的光线经凸透镜折射后经过异侧焦点，但光线到达异侧焦点前再次经过凹透镜折射，此时光线正对凹透镜异侧焦点入射，则经折射后应平行于主光轴射出，作图如下
17．
点睛：日环食形成的成因图是不太好理解的，注意联系实际多研究一下。
9．
{解析}
由图可知，入射角等于50°，根据光的反射定律可知，反射角也等于50°；图中法线已画出，根据反射角等于入射角，然后在法线右侧画出反射光线OB，并标明反射角的度数。如图所]因为点O是入射点，反射到A点，则OA是反射光线，反射定律：反射光线、入射光线做法线在同一平面内，反射光线和入射光线分居法线两侧，反射角等于入射角，做出入射光线，光从空气斜射入水中，向法线偏折，折射角小于入射角，作出折射光线
6．
{解析}
由反射角为60°，可得入射角也为60°，在法线左侧画出入射光线，度数为60°即可，如图所示：
7．
{解析}
平面镜成像时，像与物关于平面镜对称，据此过S点向平面镜作垂线，并延长至等长，得到像点S′，连接S′P与平面镜相交于一点O，为反射后能进入人眼光线的入射点，连接SO、OP分别为入射光线和反射光线，如图所示；
(1)画出反射光线及对应的入射光线____________；
(2)大致画出该入射光线进入水的折射光线；
(3)A在水中的像到A的距离为____________cm。
11．完成透镜的光路图
（________）
12．在图中补画出经过凸透镜的折射光线。
（____）
13．完成下列光路图。
（____）
专题2 光学 (二)作图—九年级中考(四川)物理总复习专题训练
四川中考光学复习（二）作图一．作图题（共21小题）1．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。
请根据这两条光束的方向确定室内电灯的位置。
（保留作图痕迹）2．如图，一束光从水中斜射入空气，画出反射光线和折射光线的大致方向。
3．如图所示，空气中一束光经过s点斜射向竖直放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图中画出该光路图（不考虑玻璃砖的反射）。
4．如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
5．自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
6．如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。
7．请在图中画出三角形ABC在平面镜MN中所成的像。
8．如图所示，请作出物体AB在平面镜MN中所成的像A′B′。
9．如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
10．请作出图中箭头状物体在平面镜中的像11．一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA如图所示，请在图中画出它的入射光线和大致的折射光线。
12．一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。
13．如图所示，一束光从空气斜射到玻璃的表面，请画出进入玻璃的折射光线。
14．如图所示，请完成折射光路图。
15．请将光路图补充完整。
16．（2019•遂宁）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。
17．如图所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的透镜。
18．如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。
初中物理中考光学作图题专题训练 (19)(含答案解析)
中考光学作图题专题训练 (19)1．如图所示，补画两条光线：光线AB通过凹透镜的折射光线；折射光线CD的入射光线（注意标出箭头方向）。
（________）2．如图所示，小孔成像仪的屏上有蜡烛清晰的像，请确定小孔O的位置（保留作图痕迹）。
（_____）3．如图所示是同一发光点S发出的经过平面镜反射后的两条反射光线。
请在图中确定发光点S的成像位置，并根据平面镜成像的特点找到发光点S，再完成光路图。
（________）4．水中有一盏灯A，它发出的一束光线AO在进入空气时发生了反射和折射。
请在图中画出反射光线和折射光线的大致方向，并注明折射角。
（________）5．如图水面下有物体（A处），由于光的折射在水面上C处看到A的虚像点在B处，画出C处看到A的光路图。
（______）6．如图在平面镜前有A、B两发光点，要想通过镜子观看时，它们的像正好重叠，试画图说明应在什么方向观看？7．如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．（_____）8．按要求作图（请保留作图痕迹）：如图所示，画出入射光经互相垂直的两个平面镜反射的光路．9．在图中画出入射光线AO从空气斜射入水中的大致折射光线，并标出折射角γ。
（________）10．按照题目要求作图：画出图中入射光线的折射光线。
11．半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝22R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
12．请在图中画出两条入射光线经过凹透镜后的折射光线。
（______）13．完成图所示的光路图。
（____________）14．请画出经凸透镜和凹透镜折射后的光线．（________）15．如图,补齐两条经过凹透镜的出射光线．（______）16．如图内所示，完成折射光线对应的入射光线。
初中物理中考光学作图题专题训练 (10)(含答案解析)
中考光学作图题专题训练 (10)1．如图：S为蜡烛，S＇为蜡烛通过凸透镜所成的像。
请根据凸透镜的特性，画图确定并标出凸透镜的光心O点及右侧焦点F的位置。
（__________）2．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，完成光进入和射出玻璃的折射光路图。
（____）3．请在如图中画出折射光线的大致位置；（____）4．如图，一束光从水里射向空气，请在图中画出它的反射光线及折射光线的大致位置。
（_______）5．如图，一束入射光线AO经平面镜反射后沿OB的方向射出，请在图中画出平面镜的位置。
（______）6．画出反射光线。
（____）7．请画出图中入射光线A的反射光线B，并标明反射角的大小。
（________）8．太阳光线跟水平方向成30°角，为了使反射光线水平行进，请在如图中画出平面镜的位置并标出反射角的度数．_________9．图是两条光线在空气中的传播情况，请在图中画出两条光线沿直线传播后交于一点的光路图。
（____）10．如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．11．( ·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
12．（1）如图所示，一束水平光线从空气进入玻璃，请作出反射光线和折射光线；（_________________）（2）补全下图的光路；（_________________）（3）如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）。
（_______________________）13．如图所示，请画出由烛焰上S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像点S′（F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴）。
14．完成光路图（______）15．完成图中的光路图。
（____）16．( ·抚顺)如图所示，有一点光源S发出的一条光线经平面镜反射后，反射光线经过凸透镜上方的焦点。
中考初中物理专题训练光学作图题 光的反射 平面镜成像 光的折射 透镜
第一部分作图专题训练专题训练一光学作图知识清单（本试题由面对面学习网提供）知识点1 光的传播光线我们常用_____表示光的传播路径和方向，这条直线叫做光线。
光沿直线传播的条件光在__________是沿直线传播的。
小孔成像小孔成像实验早在《墨经》中就有记载，物体通过小孔成_____像，其像的大小与孔的形状_____关。
知识点2 光的反射光的反射光照到物体的表面时，有部分光（或全部）被反射回来的现象叫做光的_______。
光的反射定律反射光线与________在同一平面上，反射光线和入射光线分居于________的两侧，反射角_____入射角。
光的反射过程中光路是_____的。
镜面反射射到物体表面上的平行光反射后_____返回。
漫反射射到物体表面上的平行光反射后向着_____的方向传播，每条光线都遵循光的_________知识点3 平面镜及其应用实像 ________光线通过会聚成像，叫实像。
虛像能被人看见,但_____在屏幕上呈现的像叫做虚像平面镜成像特点平面镜所成的像是_____像，像的大小与物体的大小_____，像和物到平面镜的距离_____，物与平面镜中像是_____，物与像对应点连线与镜面_____。
平面镜的应用平面镜可以__________,可以__________。
知识点4 光的折射光的折射光从一种介质_____另一种介质时，传播方向一般会发生_____的现象叫做光的折射。
光的折射规律当光从一种介质射入另一种介质时，折射光线、入射光线、法线在同一_____内，折射光线和入射光线分别位于_____的两侧，垂直入射时折射角等于_____，入射角增大时，折射角随之_____。
光从空气斜射入水（或玻璃）时，折射光线_____法线方向，即折射角_____入射角；当光从水（或玻璃）斜射入空气时，折射光线_____法线方向，即折射角_____入射角。
知识点5 透镜凸透镜中央比边缘_______。
凸透镜对光线有______作用。
中考物理光的作图专题精选
光路作图 中考作图题三道，一道光学、一道力学、一道电学。光学考查重点主要集中光的反射，光的折射规律，平面镜成像特点，透镜特殊光线作图，光线都要画箭头，实像画实线，光的方向延长线、虚像、辅助线都用虚线表示。
光的直线传播 一、 如图1所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子BA
平面镜成像 一、作出电光源S在平面镜中的所成的像S
二、作出光源AB在平面镜中所成的像BA
三、作出物体在平面镜中所成的像
A B
M
N S
S S S
A B A
B A
B
B C
A 光的反射(一) 一、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；
二、作出下列反射现象中的入射光线，反射光线或平面镜； 三、已知一束光与水平面夹角为60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；
光的反射（二） 一、作出点光源S通过平面镜照亮A点的光路；
二、已知点光源S及其在平面镜中的像点S，入射光线SA，作出平面镜并把光路补充完整； 三、利用平面镜成像规律作出光源S及其像点S，并把光路补充完整；
30453060A B S A S
S A 光的折射 一、如图1，画出反射光线，标出反射角的大小，并大致画出折射光线，标出折射角的位置；
透镜 一、透镜的特殊光线：
45空气水
空气
水601图2图
二、在下列方框中画上一个合适的光学元件；
课后练习： 1、如下图示，L是一块上有两个小孔的挡板，在挡板的右方有一个点光源S，AB、CD是从小孔中射过来的两条光线，请你利用学过的知识确定出光源S的位置，并画图说明.
2、 如图10所示，在平面镜右方有一发光点，、分别是发出的两条光线经平面镜后的反射光线，作出发光点的位置（要求保留必要的辅助线） 3、图12中的OB是一束光线由空气射到水面后的反射光线，请你在图中画出入射光线，在图中标出入射角的度数，并画出折射光线的大致方向．
