北理工微波实验报告材料
实用文档 标准 实验一 一般微波测试系统的调试
一、实验目的 1．了解一般微波测试系统的组成及其主要元、器件的作用，初步掌握它们的调整方法。 2． 掌握频率、波导波长和驻波比的测量方法。 3． 掌握晶体校正曲线的绘制方法。 二、实验装置与实验原理 常用的一般微波测试系统如1-1所示（示意图）。
微波信号源
隔离器可变
衰减器
频率计精密衰减器
测量线终端负载
测量放大器
图1-1 本实验是由矩形波导（3厘米波段，10TE模）组成的微波测试系统。其中，微波信号源（固态源或反射式速调管振荡器）产生一个受到（方波）调制的微波高频振荡，其可调频率范围约为7.5~12.4GHz。隔离器的构成是：在一小段波导内放有一个表面涂有吸收材料的铁氧体薄片，并外加一个恒定磁场使之磁化，从而对不同方向传输的微波信号产生了不同的磁导率，导致向正方向（终端负载方向）传播的波衰减很小，而反向（向信号源）传播的波则衰减很大，此即所谓的隔离作用，它使信号源能较稳定地工作。频率计实际上就是一个可调的圆柱形谐振腔，其底部有孔（或缝隙）与波导相通。在失谐状态下它从波导内吸收的能量很小，对系统影响不大；当调到与微波信号源地频率一致（谐振）时，腔中的场最强，从波导（主传输线）内吸收的能量也较多，从而使测量放大器的指示数从某一值突然降到某一最低值，如图1－2(a)所示。此时即可从频率计的刻度上读出信号源的频率。从图1-1可知，腔与波导（主传输线）只有一个耦合元件（孔），形成主传输线的分路，这种连接方式称为吸收式（或称反应式）连接方法。另一种是，腔与主传输线有两个耦合器件，并把腔串接于主传输线中，谐振时腔中的场最强，输出的能量也较多，因而测量放大器的指示也最大，如实用文档 标准 图1-2(b)所示。这种连接方法称为通过式连接法。在实际中无论哪种连接方式，当不测频率时，为了不影响其它实验项目的观测，应把腔调到失谐状态。可变衰减器也是由一小段波导构成的，其中放有一表面涂有损耗性材料，并与波导窄壁平行放置的薄介质片。介质片越靠近波导中心处，衰减越大，反之，衰减越小。利用可变衰减器可以连续地改变信号源传向负载方向功率的大小；另外，如同隔离器一样，可变衰减器也具有一定的隔离作用。测量线是一段在其宽壁中心线开有一窄缝隙的矩形波导，与其配套的还有一个装有微波范围内用的晶体二极管检波器及同轴线调谐式探针座。探针从缝隙插入波导后，送入测量（选频）放大器，通过该放大器表头的读数，即可进行各实验项目的测量工作。系统的最后部分是终端负载，它是被测试的某一微波元、器件，也可以是匹配负载、短路片或短路活塞等。
IfI
fOOfrfr
图1-2(a)(b)
需要指出的是，由于微波信号源产生的等幅高频振荡很微弱，若对其直接进行检波，则检波器输出的直流分量也是很微弱的，用一般仪表难以对其进行观测。因此为了提高测试灵敏度，以便于观测，通常用一方波（重复频率1000Hz）对高频振荡进行幅度调制（也有用脉冲或其它波调制的）。经调制后的高频振荡通过检波后输出的是其包络，对包络中的基频（1000Hz）加以放大后再经检波，取出其直流分量加于测量放大器的指示表头，读数就方便了。 三、实验内容 1．首先按图1-1所示将测量系统安装好，然后接通电源和测量仪器的有关开关，观察微波信号源有无输出指示。若有指示，当改变衰减量或移动测量线探针的位置时，测量放大器的表头指示会有起伏的变化，这说明系统已在工作了。但这并不一定是最佳工作状态。例如，若是反射式速调管信号源的话还应把它调到输出功率最大的振荡模式（如n=2，参见附录），并结合调节信号源处的短路活塞，以使能量更有效地传向负载。若有必要，还可以调实用文档 标准 节测量线探头座内的短路活塞，以获得较高地灵敏度，或者调节测量线探针伸入波导的程度，以便较好地拾取信号地能量（注意，伸入太多会影响波导内的场分布）。对于其它微波信号源也应根据说明书调到最佳状态。有时信号源无输出，但测量放大器也有一定指示。这可能是热噪声或其它杂散场的影响；若信号源有输出，但测量放大器的指示不稳定或者当测量线探针移动时，其指示不变，均属不正常情况，应检查原因，使之正常工作。系统正常工作时，可调节测量放大器的有关旋钮或可变衰减器的衰减量（衰减量不能为零，否则会烧坏晶体二极管），使测量放大器的指示便于读数。 2．测量微波信号源的频率和波导波长。测量信号源的频率调节旋钮，可使频率在7.5~12.4GHz的范围内变化。选取该范围内的某个频率，用频率计测出它的频率，并用测量线测出该频率的波导波长g。在测g时应将系统终端短路（例如用金属短路板或短路活塞），则系统呈纯驻波状态（理论上），其场强的幅度分布如图1-3所示。当测量线的探针处于1z和2z位置时，测量放大器的指示为最小（理论上为零），
E
z2d4d3d2d
1
z
1z
图1-3
此时从测量线的刻度上即可求出波导波长122zzg。在实际测量中，由于受设备的精度、灵敏度的限制，以及其它因素的影响，很难精确地确定1z和2z的位置。为提高测试精度，可采用“平均法”测定它们的位置，如图1-3所示。为了确定1z，使在1z两侧（尽量地靠近1z）的1d和2d处测量放大器有相同的指示数，则2/)(211ddz，同理可得2/)(432ddz。这比直接去测1z和2z要精确些。
3．绘制晶体矫正曲线 需要指出的是，当用测量线测定微波系统（波导）内场强幅度的分布规律时，测量放大器的指示值并不直接表示高频信号的场强值，而是通过晶体二极管检波后的电流值。我们已知传输系统的驻波s为： 实用文档 标准 minmaxminmax//UUEEs 由于晶体二极管为一非线性器件（如图1-4(a)所示），因此就不能用测量放大器的读数直接套用上面的公式求出驻波比s。为了求出s，应作出晶体管的输入电压U（它与探针拾取的场强幅值成正比）与检波电流的关系曲线（如图1-4(b)所示），称为晶体校正曲线。
II
UE(a)(b)
图1-4此曲线中的电流虽然是从测量放大器中读出的值，但它对应的U值（或E），此时并非加
于晶体二极管上的电压值，而是通过测量于计算求出的与场强幅值成正比例的“等效”的电压值。有了校正缺陷，当探针在场强幅值最大值时，测量放大器有一读数maxI，探针在场强幅值最小处时，有一读数minI，从校正曲线中查出maxI和minI，分别对应的maxU（maxE）和minU（minE），则驻波比s为：
minmaxminmax
EEU
Us
为了作出晶体校正曲线，需将系统终端短路，形成纯驻波状态。如图1-5所示。
BAzE
图1-5 实用文档
标准 场强E的幅度E可表示为： zEzEEg2sinsinmaxmax 为了求出场强幅值与检波电流I之间的关系（晶体校正曲线），就要利用这个公式计算场强值（也即校正曲线中的U）。在7.5~12.4GHz范围内选定某一频率，使系统正常工作，并求出该频率对应的波导波长g。将测量线探针移到场强幅值的节点。例如图1-5中所示的A点，作为0z的参考点，并记下此时测量放大器的读数，从公式看该读数（理论上为零，实际上不为零）对应的E应为零。B是场强幅值的腹点，4gAB，将此距离等分为若干个小段（例如10个小段），从A点开始，按分小段使探针逐次向B点移动，并记住
每一位置所对应的测量放大器的读数I，已经每一位置的坐标z的值，则zg2sin即可求出。B点对应于maxE，若maxE已知，则利用公式 zEEg2sinmax 即可求出每点的E（U）与每点的I一一对应的关系，根据这组数据即可画出晶体校正曲线。但实际上，maxE的值我们并不知道具体等于多少，为了解决这一问题，在作晶体校正曲线时，只需要知道各点场强幅值的相对大小就可以了，并不需要求出它们的绝对大小，因此，我们可以把B点对应的电流读数I作为maxE看待，而其它点的E（相对值）即可求出了。在实际测量中，为计算方便起见，可利用调节信号源的输出，可变衰减器的衰减量和测量放大器的有关旋钮等方法，使B对应的I的读数为10的某个整数倍（例如100）。另外需要指出的是，作晶体校正曲线也可以从场强幅值的腹点B开始，逐渐向节点A移动探针，测出所需要的数据，场强幅值的变化为余弦。但B点的确切位置比A点更难确定，所以，从A点开始，比从B点开始要好些。 最后补充一点，当晶体二极管的检波电流很小时，其电压和电流有近似于平方律的关系
式：KKUI2是与管子型号有关的结构参数，是常数。此时的驻波比S可近似为 maxmaxmaxminminmin
EUI
SEUI实用文档 标准 而不需要查晶体校正曲线。 实用文档
标准 实验二 阻抗的测量
一、实验目的 1． 掌握最常用的阻抗的测量方法，并能利用公式和阻抗或导纳圆图计算阻抗。 2． 测量喇叭天线的等效（输入）阻抗。 二、实验装置和实验原理 在微波范围内经常遇到对微波元（器）件阻抗的测量问题（例如，在研究若干个元、器件相互间的连接和匹配问题时），因此掌握阻抗的测量方法是十分重要的。测量阻抗的方法有多种，其中较常用的是利用测量线来进行测量。实验装置和实验一所用的完全相同。为画图简单起见，我们用方框图把它表示出来，如图2－1所示。
信号源隔离器可变衰减器频率计精密衰减器测量放大器测量线负载图2-1三、实验内容
1．当无耗传输线终端接有任意复数阻抗的负载lZ时，系统呈行驻波状态，电压或场强幅值的分布规律如图2－2所示。
大学物理实验微波综合特性研究实验报告
篇一：大学物理实验微波光学特性及布拉格衍射微波光学特性及布拉格衍射摘要：微波是一种特定波段的电磁波，其波长范围为1mm~1m。
它存在反射、折射、干涉、衍射和偏振等现象。
但因为它的波长、频率和能量具有特殊的量值，所以它所表现出的这些性质也具有特殊性。
用微波来仿真晶格衍射，发生明显衍射效应的晶格可以放大到宏观尺度（厘米量级）。
所以，本实验用一束3cm的微波代替x射线，观察微波照射到人工制作的晶体模型时的衍射现象，用来模拟发生在真实晶体上的布拉格衍射，并验证著名的布拉格公式。
该实验还利用了微波分光仪完成了微波的单缝衍射和微波迈克尔逊干涉实验。
该报告主要介绍了上述实验的原理，并进行了数据处理和误差分析，在最后还提出了一种实验仪器的改进方案。
关键字：微波光学特性布拉格衍射实验目的：1. 了解微波原理及微波分光的使用方法;2. 认识微波的光学性质，及基本测量方法。
实验仪器：体效应管微波发生器、微波分光计及其附件、微波发射天线、微波接收天线、检波器、微安表等。
实验原理微波波长从1m到0.1mm，其频率范围从300mhz～3000ghz，是无线电波中波长最短的电磁波。
微波波长介于一般无线电波与光波之间，因此微波有似光性，它不仅具有无线电波的性质，还具有光波的性质，即具有光的直射传播、反射、折射、衍射、干涉等现象。
由于微波的波长比光波的波长在量级上大10000倍左右，因此用微波进行波动实验将比光学方法更简便和直观。
微波是一种电磁波，它和其他电磁波如光波、x射线一样，在均匀介质中沿直线传播，都具有反射、折射、衍射、干涉和偏振等现象。
1、微波的反射实验微波的波长较一般电磁波短，相对于电磁波更具方向性，因此在传播过程中遇到障碍物，就会发生反射。
如当微波在传播过程中，碰到一金属板，则会发生反射，且同样遵循和光线一样的反射定律：即反射线在入射线与法线所决定的平面内，反射角等于入射角。
2、微波的单缝衍射实验当一平面微波入射到一宽度和微波波长可比拟的一狭缝时，在缝后就要发生如光波一般的衍射现象。
微波技术基础实验报告
微波技术基础实验报告实验一矢量网络分析仪的使用及传输线的测量班级：学号：姓名：华中科技大学电子信息与通信工程学院一实验目的学习矢量网络分析仪的基本工作原理；初步掌握A V365380矢量网络分析仪的操作使用方法；掌握使用矢量网络分析仪测量微带传输线不同工作状态下的S参数；通过测量认知1/4波长传输线阻抗变换特性。
二实验内容矢量网络分析仪操作实验A．初步运用矢量网络分析仪A V36580，熟悉各按键功能和使用方法B．以RF带通滤波器模块为例，学会使用矢量网络分析仪A V36580测量微波电路的S参数。
微带传输线测量实验A．使用网络分析仪观察和测量微带传输线的特性参数。
B．测量1/4波长传输线在开路、短路、匹配负载情况下的频率、输入阻抗、驻波比、反射系数。
C．观察1/4波长传输线的阻抗变换特性。
三系统简图矢量网络分析仪操作实验通过使用矢量网络分析仪A V36580测试RF带通滤波器的散射参数（S11、S12、S21、S22）来熟悉矢量网络分析仪的基本操作。
微带传输线测量实验通过使用矢量网络分析仪A V36580测量微带传输线的端接不同负载时的S 参数来了解微波传输线的工作特性。
连接图如图1-10所示，将网络分析仪的1端口接到微带传输线模块的输入端口，另一端口在实验时将接不同的负载。
四实验步骤矢量网络分析仪操作实验步骤一调用误差校准后的系统状态步骤二选择测量频率与功率参数（起始频率600 MHz、终止频率1800 MHz、功率电平设置为-10dBm）步骤三连接待测件并测量其S参数步骤四设置显示方式步骤五设置光标的使用微带传输线测量实验步骤一调用误差校准后的系统状态步骤二选择测量频率与功率参数（起始频率100 MHz、终止频率400 MHz、功率电平设置为-25dBm）步骤三连接待测件并测量其S参数1．按照装置图将微带传输线模块连接到网络分析仪上；2．将传输线模块接开路负载（找老师要或另一端空载），此时，传输线终端呈开路。
微波与天线实验报告
微波与天线实验报告微波与天线实验报告引言：微波与天线是无线通信领域中非常重要的技术。
微波是指频率范围在1GHz至300GHz之间的电磁波，它在通信、雷达、卫星通信等领域得到广泛应用。
天线是将电磁波转换为电信号或将电信号转换为电磁波的装置，它在无线通信中起到传输和接收信号的关键作用。
本实验旨在通过实际操作，深入了解微波与天线的原理和应用。
一、实验目的本实验的目的是通过实际操作，掌握微波与天线的基本原理和实验方法，了解它们在无线通信中的应用。
二、实验设备与材料1. 微波信号发生器2. 微波天线3. 微波功率计4. 微波频谱仪5. 微波衰减器6. 微波衰减器控制器7. 微波衰减器电源8. 射频线缆9. 各种连接线缆10. 计算机三、实验步骤与结果1. 实验一：微波信号发生器的调试与测量a. 将微波信号发生器与微波功率计通过射频线缆连接。
b. 打开微波信号发生器和微波功率计，调节微波信号发生器的频率和功率，观察微波功率计的读数变化。
c. 记录不同频率和功率下的微波功率计读数，并绘制频率与功率的关系曲线。
2. 实验二：微波天线的特性测量a. 将微波天线与微波信号发生器通过射频线缆连接。
b. 调节微波信号发生器的频率和功率，观察微波天线的辐射特性。
c. 测量不同频率和功率下微波天线的增益、方向性等参数，并绘制相应的特性曲线。
3. 实验三：微波天线的阻抗匹配a. 将微波天线与微波信号发生器通过射频线缆连接。
b. 调节微波信号发生器的频率和功率，观察微波天线的阻抗匹配情况。
c. 根据实验结果，调整微波天线的结构和参数，实现最佳的阻抗匹配效果。
四、实验结果分析通过实验一，我们可以得到微波信号发生器的频率与功率的关系曲线，从而了解微波信号发生器的工作特性。
实验二则帮助我们了解微波天线的辐射特性，如增益、方向性等参数，这对于无线通信系统的设计和优化至关重要。
实验三则是为了实现微波天线的阻抗匹配，阻抗匹配的好坏直接影响到系统的传输效率和性能。
北邮微波技术实验报告
一、实验目的1. 理解微波技术的基本原理，掌握微波的基本特性。
2. 学习微波元件和器件的基本功能及使用方法。
3. 通过实验操作，验证微波技术在实际应用中的效果。
二、实验原理微波技术是利用频率在300MHz至300GHz之间的电磁波进行信息传输、处理和接收的技术。
本实验主要涉及微波的基本特性、微波元件和器件的应用以及微波电路的搭建。
三、实验仪器与设备1. 微波暗室2. 微波信号源3. 微波功率计4. 微波定向耦合器5. 微波移相器6. 微波衰减器7. 微波测量线8. 信号分析仪9. 示波器四、实验内容1. 微波基本特性实验（1）测量微波传播速度：通过测量微波信号在实验装置中的传播时间，计算微波在空气中的传播速度。
（2）测量微波衰减：利用微波信号源和功率计，测量微波在传输过程中不同位置的衰减值。
（3）测量微波反射系数：通过测量微波信号在实验装置中的反射强度，计算微波的反射系数。
2. 微波元件和器件应用实验（1）微波移相器：通过调整移相器的相位，观察微波信号在输出端的变化。
（2）微波衰减器：通过调整衰减器的衰减量，观察微波信号在输出端的变化。
（3）微波定向耦合器：通过观察微波信号在定向耦合器两端的输出，验证其功能。
3. 微波电路搭建实验（1）搭建微波滤波器：利用微波元件和器件，搭建一个微波滤波器，并测试其性能。
（2）搭建微波天线：利用微波元件和器件，搭建一个微波天线，并测试其增益。
五、实验步骤1. 微波基本特性实验（1）连接实验装置，确保连接正确。
（2）开启微波信号源，设置合适的频率和功率。
（3）测量微波传播速度、衰减和反射系数。
2. 微波元件和器件应用实验（1）连接微波移相器、衰减器和定向耦合器。
（2）调整移相器、衰减器和定向耦合器的参数，观察微波信号在输出端的变化。
3. 微波电路搭建实验（1）根据设计要求，搭建微波滤波器和天线。
（2）测试微波滤波器和天线的性能。
六、实验结果与分析1. 微波基本特性实验（1）微波传播速度：根据实验数据，计算微波在空气中的传播速度，并与理论值进行比较。
微波实验报告波导波长测量
篇一：电磁场与微波实验报告波导波长的测量电磁场与微波测量实验报告学院：班级：组员：撰写人：学号：序号：实验二波导波长的测量一、实验内容波导波长的测量【方法一】两点法实验原理如下图所示：按上图连接测量系统，可变电抗可以采用短路片。
当矩形波导（单模传输te10模）终端（z＝0）短路时，将形成驻波状态。
波导内部电场强度（参见图三之坐标系）表达式为：e ＝ey ＝e0 sin（?xa） sin?z在波导宽面中线沿轴线方向开缝的剖面上，电场强度的幅度分布如图三所示。
将探针由缝中插入波导并沿轴向移动，即可检测电场强度的幅度沿轴线方向的分布状态（如波节点和波腹点的位置等）。
yz两点法确定波节点位置将测量线终端短路后，波导内形成驻波状态。
调探针位置旋钮至电压波节点处，选频放大器电流表表头指示值为零，测得两个相邻的电压波节点位置（读得对应的游标卡尺上的刻度值t1和t2），就可求得波导波长为：?g ＝ 2 tmin－tmin由于在电压波节点附近，电场（及对应的晶体检波电流）非常小，导致测量线探针移动“足够长”的距离，选频放大器表头指针都在零处“不动”（实际上是眼睛未察觉出指针有微小移动或指针因惰性未移动），因而很难准确确定电压波节点位置，具体测法如下：把小探针位置调至电压波节点附近，尽量加大选频放大器的灵敏度（减小衰减量），使波节点附近电流变化对位置非常敏感（即小探针位置稍有变化，选频放大器表头指示值就有明显变化）。
记取同一电压波节点两侧电流值相同时小探针所处的两个不同位置，则其平均值即为理论节点位置：1tmin ＝ ? t1 ? t2 ?2最后可得?g ＝ 2 tmin－ tmin （参见图四）【方法二】间接法矩形波导中的h10波，自由波长λ0和波导波长?g满足公式：?g ＝???? 1 ? ? ??2a?2其中：?g＝3?108/f，a＝2.286cm通过实验测出波长，然后利用仪器提供的对照表确定波的频率，利用公式cλ0=确定出λ0，再计算出波导波长?g。

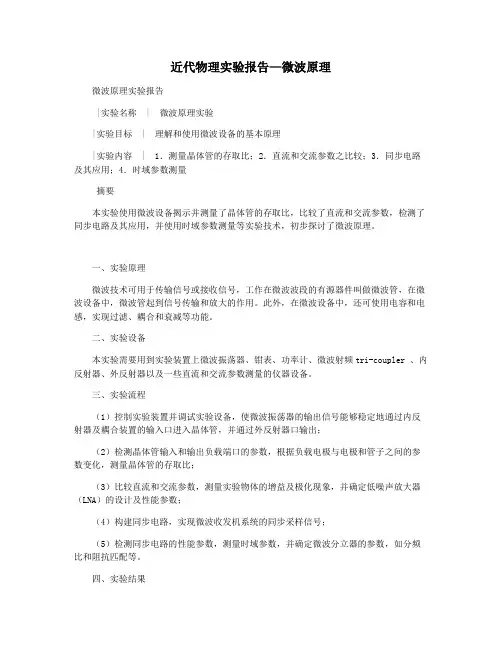

近代物理实验报告—微波原理
