光模块中cdr的作用
光模块原理和作用
光模块原理和作用光模块是一种重要的光通信设备，其原理涉及光电转换和电光转换，在光信号传输过程中起着核心作用。
光模块的工作原理主要涉及以下步骤：1. 发光：光模块中的激光器是发光的核心部件。
激光器通过注入电流或施加电压，在半导体材料中产生受激辐射，从而产生一束聚焦的单色光。
这些激光光子被发送到光纤中，用于数据传输。
2. 接收：光模块的接收端包含光敏器件，通常是光电二极管或光电探测器。
当光信号到达时，光敏器件会将光能转化为电信号。
接收端的驱动电路将电信号转换为数字信号，以便进一步处理和解码。
3. 调制：光模块中的调制技术可以将电信号转换为光信号，并根据需要进行调制。
常见的调制技术包括直接调制、外调制和间接调制。
通过调制技术，光模块可以实现不同速率和格式的光信号传输。
光模块的作用主要包括：1. 数据传输：在数据中心和云计算领域中，光模块用于高速数据传输，以满足大规模数据处理和存储的需求。
它们支持高速以太网、光纤通道和InfiniBand等协议，实现可靠和高效的数据通信。
2. 无线通信：在无线通信领域，例如移动通信和卫星通信中，光模块能够实现高速、远距离的数据传输，为无线网络提供稳定和可靠的连接。
3. 医疗和工业应用：在医疗设备如光学成像系统和激光手术仪器中，以及工业自动化如传感器网络、机器视觉和工业机器人等领域中，光模块都发挥着关键作用。
4. 安防监控：在安防监控领域中，光模块被用于传输高清晰度的视频信号和音频信号，以实现监控摄像头和录像设备之间的远程连接。
5. 高性能计算：在高性能计算领域中，光模块用于超级计算机和大规模并行计算系统，以支持高速数据传输和处理。
6. 军事通信：在军事通信中，光模块能够满足军事通信对高速、安全和可靠传输的需求。
它们在军事雷达、卫星通信和战场网络等领域发挥重要作用。
总的来说，光模块是一种关键的光通信设备，通过将电信号转换为光信号，实现高速、稳定的数据传输，它在许多领域都有广泛的应用。
光模块简介(详细)分解
损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失， 这部分能量随着传输距离的增加以一定的比率耗散。 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而 造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端， 导致脉冲展宽，进而无法分辨信号值。
• Fiberpon目前提供100M到10G全系列光收发模块，用户可根据自己的网络需求选择所需要的
。
• 目前常规通用的光模块主要包括：光发送器，光接收器，Transceiver（光收发一体模块）以
及Transponder（光转发器）。
• Transceiver（光收发一体模块）
Transceiver的主要功能是实现光电/电光变换，包括光功率控制、调制发送，信号探测、IV转换以及限幅放大判决再生功能， 此外还有些防伪信息查询、TX-disable等功能，常见的有：SIP9、SFF、SFP、GBIC、XFP等。
因此，用户需要根据自己的实际组网情况选择合适的光模块，以满足不同的传输距离要求。
5
武汉飞鹏光科技有限公司
中心波长
中心波长指光信号传输所使用的光波段。目前常用的光模块的中心波长主要有三种：850nm波段、1310nm波段以及 1550nm波段。
850nm波段：多用于短距离传输； 1310nm和1550nm波段：多用于中长距离传输。 第一、中心波长：单位纳米（nm），目前主要有3种： 1） 850nm（MM，多模，成本低但传输距离短，一般只能传输500M）； 2） 1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输)； 3） 1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输 120KM)； 第二、传输速率：指每秒钟传输数据的比特数（bit），单位bps，目前常用的有4种: 155Mbps、1.25Gbps、2.5Gbps、 10Gbps等。传输速率一般向下兼容，因此155M光模块也称FE（百兆）光模块，1.25G光模块也称GE（千兆）光模块 ，这是目前光传输设备中应用最多的模块。此外，在光纤存储系统（SAN）中它的传输速率有2Gbps、4Gbps和8Gbps ； 第三、传输距离：指光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）,光模块一般有以下几种规 格：多模550m，单模15km、40km、80km和120km等等，详见第一项说明。
光模块介绍
6
单模光纤(SMF，Single Mode Fiber)，纤芯较细，只能传一种模式的光。因此， 其模间色散很小，适用于远程通讯。
2.光纤的端面与直径
按照光纤连接器连接头内插针端面分：PC，SPC，UPC，APC 按照光纤连接器的直径分：Φ3，Φ2, Φ0.9
10
光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收 灵敏度指可以探测到的光强度。两者都以dBm为单位，是影响传输距 离的重要参数。光模块可传输的距离主要受到损耗和色散两方面受限。 损耗限制可以根据公式：损耗受限距离＝（发射光功率-接收灵敏度） /光纤衰减量 来估算。光纤衰减量和实际选用的光纤相关。一般目前 的G.652光纤可以做到1310nm波段0.5dB/km，1550nm波段0.3dB/km甚 至更佳。50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。对 于百兆、千兆的光模块色散受限远大于损耗受限，可以不作考虑。
Gigac目前提供100M到10全系列光收发模块，用户可根据自己的网络需求选择 所需要的。 目前常规通用的光模块主要包括：光发送器，光接收器，Transceiver（光收 发一体模块）以及Transponder（光转发器）。
3
光收发一体化模块的分类： 1. Transceiver（光收发一体模块）
Transceiver 的主要功能是实现光电/电光变换，常见的有：SFP.GBIC.XFP 等。 2. Transponder（光转发器） Transponder 除了具有光电变换功能外，还集成了很多的信号处理功能，如： MUX/DEMUX、CDR、功能控制、性能量采集及监控等功能。常见的 Transponder 有：200/300pin，XENPAK，以及X2/XPAK 等。
光模块的功能和作用
光模块的功能和作用光模块是一种用于光通信和光网络的关键设备，具有多种功能和作用。
本文将从不同角度介绍光模块的功能和作用。
光模块的主要功能之一是将电信号转换为光信号，并通过光纤传输。
它可以将电信号转换为适合用光纤传输的光信号，实现远距离的高速数据传输。
光模块内部包含了激光器和调制器等元件，通过控制电流和光强度，将电信号转换为光信号，并通过光纤传输到目标地点。
这种转换过程具有高效、稳定的特点，可以满足大容量、高速度的通信需求。
光模块在光通信系统中起到了重要的作用。
光模块可以用于光传输系统中的不同部分，如传输、接收和放大等。
在传输方面，光模块可以将光信号有效地传输到目标地点，同时保持信号的稳定性和可靠性。
在接收方面，光模块可以将光信号转换为电信号，供接收端设备处理和解码。
在放大方面，光模块可以增加光信号的强度，以扩大传输距离和提高信号质量。
光模块的这些作用使得光通信系统能够实现高速、远距离的数据传输，广泛应用于互联网、电信等领域。
光模块还具有多种特殊功能和应用。
例如，光模块可以实现光纤传感，通过测量光信号的特性来检测和监测环境参数的变化。
这种光纤传感技术在石油、化工、环境监测等领域具有重要的应用价值。
另外，光模块还可以用于光存储器件，实现高密度、高速度的数据存储和读取。
这种光存储技术在大数据存储和云计算等领域有着广泛的应用前景。
除了上述功能和应用外，光模块还具有一些其他的作用。
例如，光模块可以实现光网络的实时监测和管理，通过检测光信号的强度和质量等参数，及时发现和处理网络故障，保证光网络的稳定性和可靠性。
光模块还可以实现光通信系统的灵活配置和升级，通过更换不同类型的光模块，可以适应不同的通信需求和技术标准。
此外，光模块还可以实现光通信系统的互联互通，使不同厂商的设备可以进行光信号的传输和交换，提高系统的兼容性和互操作性。
光模块具有将电信号转换为光信号，并通过光纤传输的功能，是光通信和光网络中不可或缺的关键设备。

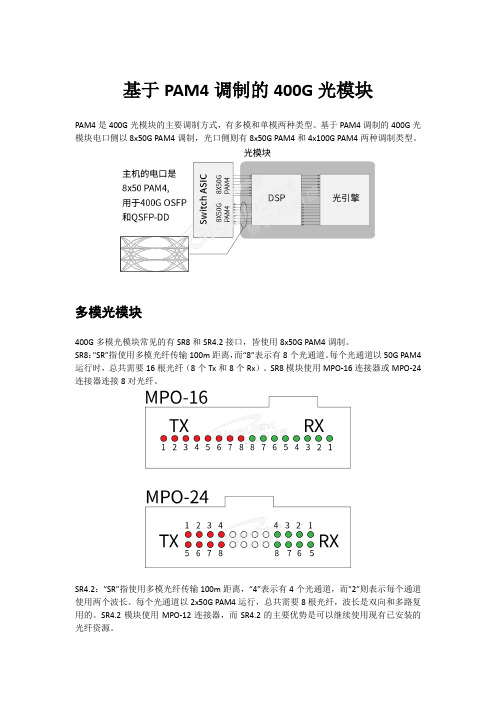

基于PAM4调制的400G光模块
基于PAM4调制的400G光模块PAM4是400G光模块的主要调制方式，有多模和单模两种类型。
基于PAM4调制的400G光模块电口侧以8x50G PAM4调制，光口侧则有8x50G PAM4和4x100G PAM4两种调制类型。
多模光模块400G多模光模块常见的有SR8和SR4.2接口，皆使用8x50G PAM4调制。
SR8："SR”指使用多模光纤传输100m距离，而“8”表示有8个光通道。
每个光通道以50G PAM4运行时，总共需要16根光纤（8个Tx和8个Rx）。
SR8模块使用MPO-16连接器或MPO-24连接器连接8对光纤。
SR4.2：”SR”指使用多模光纤传输100m距离，“4”表示有4个光通道，而"2”则表示每个通道使用两个波长。
每个光通道以2x50G PAM4运行，总共需要8根光纤，波长是双向和多路复用的。
SR4.2模块使用MPO-12连接器，而SR4.2的主要优势是可以继续使用现有已安装的光纤资源。
MPO-12连接器中的SR4.2。
每根光纤都承载2x50G双向PAM4信号。
SR4.2还支持MDC和SN连接器接口。
400G多模光模块摘要表单模光模块单模400G光模块可以分为两组。
一组光口侧以8x50G PAM4调制，另一组以4x100G PAM4调制。
两种方法都将DSP用作CDR（没有建立模拟CDR）或组合使用Gearbox和CDR。
区别在于线路侧的信号传输速率和使用的激光器数量。
基于8×50G PAM4的单模光模块存在三个通用类型：FR8、LR8和2xFR4。
FR8和LR8是最早可用的400G单模接口。
"8”表示使用8个波长，每个波长以50G PAM4运行。
“FR”表示传输2km，“LR”表示传输10km。
8个波长被多路复用到一根光纤中，FR8和LR8光模块使用双工LC光接口。
2xFR4光模块使用8个激光器，但分为4个波长的两组（遵循200G FR4标准）。
光模块的主要功能
光模块的主要功能
光模块啊，这可是个挺有趣的小玩意儿呢。
光模块的功能之一就是实现光电转换。
你想啊，在我们这个到处都是数据“跑来跑去”的时代，电信号和光信号就像是两种不同语言的小伙伴。
电信号在我们的电子设备里欢快地蹦跶，可要是想在光纤里跑得更远更快，那就得变成光信号。
光模块就像是个神奇的翻译官，把电信号这个小调皮鬼变成光信号这个优雅的小天使，让数据能在光纤里愉快地旅行。
它还能保证数据传输的准确性。
就好比你寄包裹，要是包裹在途中被弄乱了或者丢了一些东西，那可就糟糕了。
光模块可不会让这种事情发生在数据身上。
它小心翼翼地护送着数据，就像一个超级负责的快递员，确保每一个数据小包裹都能完整无损地到达目的地。
光模块还有个很棒的功能，就是适应不同的传输距离。
不管是短距离的小溜达，像是在一个小机房里的数据传输，还是长距离的长途跋涉，比如城市与城市之间的数据通信，光模块都能轻松应对。
就像一个万能的小助手，不管是近路还是远路，都能稳稳地把事情办好。
另外呀，光模块还能支持不同的传输速率。
现在的网络速度那是越来越快啦，什么百兆、千兆甚至万兆的。
光模块就像个灵活的小超人，不管是多快的速度要求，它都能跟着节奏来，一点也不含糊。
它能很好地配合各种设备，让设备之间的交流就像好朋友聊天一样顺畅，不会因为速度不匹配而出现卡顿或者混乱的情况。
光模块在整个网络通信里就像一颗小小的、但是超级重要的螺
丝钉。
缺了它，网络这个大机器可就运转得没那么顺畅啦。
光模块概述概要
LD边上的热沉具有吸收热量而温度基本不变的特性，以保证 LD工作温度的稳定。
为了光束和光纤更好的耦合，会加上透镜，分为大球透镜，小球透
镜和非球面透镜，其中非球面透镜耦合效率最高可达50%，但其加工 难度大成本高，在中低端管芯里一般采用大球透镜。
➢ 阈值电流(Ith) 激光二极管开始振荡的正向电流
➢ 斜效率(η) 输出激光光功率的改量与泵浦激光光功率改变量的比值
➢ 峰值波长(λ) 光谱辐射功率最大的值所对应的波长
➢ 谱宽(△) 峰值发射波长的辐射功率的1/2所对应两波长的间隔
➢ 监视电流(Im) 是指在规定的LD输出功率时，在给定的光电二极管反向电压时的光电 二极管的光电流
按功能划分： 光发射模块，光接收模块，光收发一体模块。
按工作模式划分： 光线路终端(OLT)，光网络单元(ONU)。
二：光器件
对应的光器件也分光发射器件(TOSA)，光接收器件 (ROSA)以及光收发一体器件(BOSA).
TOSA
ROSA
BOSA
一：光器件的结构与原理
下面以单纤双向收发一体器件为例，下图为其结构
二：接收管芯
接收管芯的结构
接收管芯的光电二极管一般采用雪崩光电二极管(APD)或PIN型二 极管，雪崩光电二极管灵敏度高响应速度快价格高噪声大，而PIN型 相反 。
由光电二极管输出的电信号是较弱的模拟信号，跨阻放大器(TIA) 就是用来放大PD输出的微弱信号。
二：光器件的重要参数
(一)：发射部分的参数
(一)：发射管芯
内部结构与管脚
发射管芯剖面图
光模块的功能和作用
光模块的功能和作用
光模块是用于光通信领域的设备，其主要功能是将电信号转换为光信号，或将光信号转换为电信号，从而实现电信号与光信号之间的互相转换。
光模块常用于光纤通信系统中，可以与光纤互连，实现数据的传输和通信。
其作用主要体现在以下几个方面：
1. 光信号的发射：光模块可以将电信号转换为光信号，通过光纤传输到目标地点。
光信号具有传输速度快、带宽大、抗干扰能力强、损耗小等优点，适用于长距离、高速传输。
2. 光信号的接收：光模块可以将经过光纤传输的光信号转换为电信号，以便接收和处理。
通过光模块接收到的光信号，可以恢复为原始的数字信号，进一步进行数据处理。
3. 光模块的调制和解调：光模块中通常包含光调制器和光解调器，用于将电信号调制成光信号，或将光信号解调为电信号。
调制和解调技术是光通信的核心技术之一，可以实现高速、高带宽的数据传输。
4. 光模块的传输距离和速率：光模块可以根据不同的需求和应用场景，选择不同的传输距离和速率。
例如，用于短距离通信的光模块一般传输距离较短，速率较低；而用于长距离通信的光模块则传输距离长，速率高。
总而言之，光模块是光通信中不可或缺的设备之一，其功能和
作用主要是实现光信号的发射和接收，完成电信号与光信号的相互转换，以满足不同应用场景下的通信需求。
SFP,TOSA,BOSA,光纤,Rosa,光模块,GB_Link光通信模块基础培训教材
常规光纤损耗随波长变化曲线图
损
耗
dB/km5
多
4
模
光
3
纤
（
2
1
O波段 E波段 S C L U OH-
850~900nm
） 900
波长不同,损耗不同
1200 1300 1400 1500 1600
1380nm附近由于氢氧根粒子吸收,光纤损耗急剧加大,俗称水峰
ITU-T将单模光纤在1260nm以上的频带划分了O、E、S、C、L、U几个波段
TOSA 生产工艺流程
领料
金属件清洗 组装
压配
耦合
端面清洗
功率调整
初测
温循
激光打标
终测
目检焊点 外观目检
每款TOSA的生产至少需要15道工 序,1000pcs/3天,其中温循工序占用16小时.
激光焊接 品检 入库
BOSA 生产工艺流程
领料
端面清洗 接收耦合 终测发射
金属件清洗 组装
功率调整 接收初测
色散：G.653的零色散波长在1550nm附近，在 1525-1575nm范围内，最大色散系数是
3.5ps/nm-km，在1550nm窗口，特别是在
C_band，色散位移光纤的色散系数太小或可能
为零；
非零色散位移光纤
SDH/DWDM系 衰减：1310nm波段：ITU-T无规定。1550nm波
（NZDSF），将色散零点 统均可，但更适 段：<0.35dB/km，目前一般在0.19-0.25dB/km。
G.655
的位置从1550nm附近移开 合DWDM系统的 色散：当1530nm <λ< 1565nn，0.1ps/nm-km <
一分钟了解什么是50G光模块
一分钟了解什么是50G光模块50GE标准即50Gbps的以太网标准，50G光模块指传输速率为50Gbps/s的光模块。
作为10/100G以太网络连结标准的重要衔接者，50Gbps每通道技术将是未来400Gbps（8*50Gbps）以太网标准的基础。
业界普遍希望利用这一传输速率来替代现有的10Gbps速率。
为了同IEEE开发的标准进行对抗，25G以太网络联盟宣布他们初期完成的单通道25Gbps以太网和双通道50Gbps以太网标准都将不收取任何的使用费。
50GE标准将针对数据中心内服务器网络接口控制器到机架顶部ToR交换机的连接，包括物理层和MAC层的规定，比如虚拟通道调整、自动协商、FEC等等。
5G时代将大规模商用50G无线光模块，仅在5G前传领域预计就需要5000万个25G/50G光模块，同时中传领域也是新的增长点。
未来，5G的接入层、汇聚层需要引入25G/50G速率接口，而核心层则需要引入100G以上速率的接口。
如图所示，50G光模块的需求量可能被低估了，5G中传场景下采用PAM4调制的50G模块会成为主要方案，如果被5G承载网广泛采用，未来几年的需求量将达到千万级别。
而50G光模块的需求主要还是来源于5G承载网建设。
数据中心场景下，50G光模块集中在超大数据中心内部的NIC和ToR之间的连接。
而基于单模光纤传输的50G光模块主要集中在电信领域：为节省5G部署成本，结合25Gbps的基础速率，5G中传回传的汇聚层会用到少量基于PAM4调制的50G光模块。
易飞扬50G SFP56 SR光模块运用了PAM4高阶调制技术，可以在25G物理带宽条件下传输相对于NRZ 信号的两倍信息量，实现了单通道50GE应用。
50G SFP56模块的封装大小和SFP+保持一致，是继目前流行的25G SFP28光模块后的一个关键阶段。
易飞扬50G SFP56 SR符合IEEE 802.3cd 50GBASE-SR标准，通过OM4多模光纤传输距离最高可达100米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光模块中cdr的作用
光模块中的CDR（Clock and Data Recovery）是一种时钟和数据恢复技术，它是光通信系统中非常重要的组成部分。
CDR的作用是在光信号传输过程中，实时提取出光信号中的时钟信号和数据信号，确保信号的传输质量和稳定性。
一、CDR的原理
在光通信中，信号的传输是基于调制的方式进行的，调制后的信号包含了信号的时钟和数据信息。
在信号传输过程中，由于各种因素的干扰，信号会发生时钟抖动、相位偏移等问题，这会导致数据的丢失和错误。
为了解决这些问题，CDR采用了时钟恢复和数据恢复两个步骤。
首先，CDR会通过自适应电路提取出信号中的时钟信息，并通过时钟恢复电路产生一个稳定的时钟信号。
然后，CDR会根据该时钟信号对信号进行采样和重新定时，从而恢复出原始的数据信号。
二、CDR的作用
1.信号时钟恢复：光信号在传输过程中容易受到信号衰减、传播延迟、多径效应等因素的影响，导致信号的时钟波形变形、抖动等问题。
CDR能够提取出信号中的时钟信息，并通过自适应电路消除时钟波形变形、抖动等问题，恢复出一个稳定的信号时钟。
2.数据恢复：光通信中的数据信号经过光纤的传输会发生衰减、相位偏移、时延等问题，导致数据的丢失和错误。
CDR能够根据恢复的信号时钟对光信号进行重新定时，从而恢复出原始的数据信号。
CDR通过数据恢复，提高了光通信系统中数据传输的可靠性和稳定性。
3.自适应功能：CDR具有自适应功能，能够根据实际的信号情况对时钟恢复和数据恢复进行动态调整。
当信号受到干扰或损耗较大时，CDR能够自动调整信号的采样时机和时钟恢复算法，提高信号的恢复质量。
4.兼容性：CDR能够适应不同的光模块和传输速率，具有很强的兼容性。
不同的光模块可能采用不同的调制方式和传输速率，CDR能够自动适应这些不同的参数，并进行相应的时钟恢复和数据恢复。
5.抗噪性能：光信号在传输过程中易受噪声和干扰的影响，导致信号的质量下降。
CDR具有较强的抗噪性能，能够消除信号中的噪声和干扰，提高信号的传输质量。
6.扩展性：CDR可以扩展到多通道或多速率的光通信系统中，提供高速数据传输和时钟恢复功能。
它能够适应不同的信号调制方式和传输速率，从而满足不同的光通信需求。
三、CDR的应用
CDR广泛应用于各种光通信系统中，特别是在高速光通信系统和光网络中具有重要的作用。
以下是CDR的一些主要应用场景：
1.光纤通信系统中的调制解调器：CDR被用于光纤通信系统中的调制解调器，对接收到的光信号进行时钟恢复和数据恢复，确保信号的传输质量和稳定性。
2.光网络中的光再生器：在光网络中，光信号传输经过中继站点时会发生信号衰减和时延，需要使用光再生器对信号进行再生。
CDR被用于光再生器中，实时提取光信号中的时钟和数据信息，恢复信号的质量，并将信号重新放大和传输。
3.数据中心和云计算中的光互连：在数据中心和云计算环境中，
光互连技术被广泛应用，用于实现高速数据的传输和通信。
CDR常常被用于光互连模块中，对光信号进行时钟恢复和数据恢复，确保高速数
据的传输质量和稳定性。
总结：
CDR作为光通信系统中的重要组成部分，具有时钟恢复和数据恢复等功能，能够提高信号的传输质量和稳定性。
它具有兼容性强、抗噪
性能好、自适应功能和扩展性等特点，被广泛应用于光通信系统中的
各个环节。
随着光通信技术的不断发展和进步，CDR的作用将更加重要，为光通信系统提供高速、稳定和可靠的数据传输。
