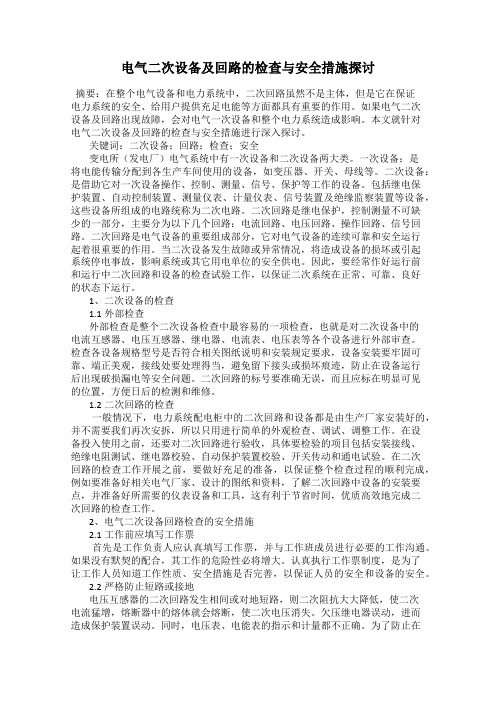

电气二次设备及回路的检查与安全措施探讨
电气二次设备及回路的检查与安全措施探讨摘要：在整个电气设备和电力系统中，二次回路虽然不是主体，但是它在保证电力系统的安全、给用户提供充足电能等方面都具有重要的作用。
如果电气二次设备及回路出现故障，会对电气一次设备和整个电力系统造成影响。
本文就针对电气二次设备及回路的检查与安全措施进行深入探讨。
关键词：二次设备；回路；检查；安全变电所（发电厂）电气系统中有一次设备和二次设备两大类。
一次设备：是将电能传输分配到各生产车间使用的设备，如变压器、开关、母线等。
二次设备：是借助它对一次设备操作、控制、测量、信号、保护等工作的设备。
包括继电保护装置、自动控制装置、测量仪表、计量仪表、信号装置及绝缘监察装置等设备，这些设备所组成的电路统称为二次电路。
二次回路是继电保护，控制测量不可缺少的一部分，主要分为以下几个回路：电流回路、电压回路、操作回路、信号回路。
二次回路是电气设备的重要组成部分，它对电气设备的连续可靠和安全运行起着很重要的作用。
当二次设备发生故障或异常情况，将造成设备的损坏或引起系统停电事故，影响系统或其它用电单位的安全供电。
因此，要经常作好运行前和运行中二次回路和设备的检查试验工作，以保证二次系统在正常、可靠、良好的状态下运行。
1、二次设备的检查1.1外部检查外部检查是整个二次设备检查中最容易的一项检查，也就是对二次设备中的电流互感器、电压互感器、继电器、电流表、电压表等各个设备进行外部审查。
检查各设备规格型号是否符合相关图纸说明和安装规定要求，设备安装要牢固可靠、端正美观，接线处要处理得当，避免留下接头或损坏痕迹，防止在设备运行后出现破损漏电等安全问题。
二次回路的标号要准确无误，而且应标在明显可见的位置，方便日后的检测和维修。
1.2二次回路的检查一般情况下，电力系统配电柜中的二次回路和设备都是由生产厂家安装好的，并不需要我们再次安拆，所以只用进行简单的外观检查、调试、调整工作。
在设备投入使用之前，还要对二次回路进行验收，具体要检验的项目包括安装接线、绝缘电阻测试、继电器校验、自动保护装置校验、开关传动和通电试验。
继电保护二次回路隐患排查及防范对策分析
继电保护二次回路隐患排查及防范对策分析继电保护二次回路是电力系统中必不可少的关键部件之一，其负责对电力设备进行过电压、过电流、接地故障等各种故障的检测和判别，并在故障发生时切断受故障影响的区域，保护系统正常运行和设备安全。
然而，由于各种原因，二次回路在运行中也存在一些隐患，如电缆连接头短路或接触不良、绝缘击穿等，这些隐患如果得不到及时排查和修复，可能会对电力系统的安全运行造成重大影响。
因此，本文将从二次回路隐患排查及防范对策两个方面进行分析。
一、二次回路隐患排查1.检查二次回路电缆夹紧是否牢固：电缆夹紧是保证电缆与接线端子连接的重要手段之一，如果夹紧不牢固，可能导致电缆与接线端子脱落或松动，从而产生短路、接触不良等隐患。
2.检查二次回路接地线路是否连通：二次回路的接地故障经常发生，因此，排查接地线路是否连通是非常必要的，否则可能导致二次回路失去保护作用。
3.检查二次回路绝缘是否完好：二次回路的绝缘破损或击穿会导致信号误差或失去保护作用，因此，对二次回路绝缘的完整性进行检查是必不可少的。
4.检查二次回路接线端子是否紧固：接线端子接触不良、松动或腐蚀等问题易导致信号失真或失去保护作用，因此，检查接线端子是否紧固是重要措施之一。
1.加强二次回路绝缘维护：绝缘是保证二次回路正常运行的重要保障，因此，加强绝缘的监测和维护是必不可少的，应定期检查二次回路的绝缘情况，及时发现并排除隐患。
2.规范二次回路接线间隔：对二次回路接线端子应规范间隔，不得太近，尤其是在高压环境下，应尽量避免接线端子产生放电现象。
3.加强二次回路的通路监测：对二次回路的通路进行定期检查，及时发现并排除问题。
4.二次回路的离散化处理：通过采用离散化技术，将模拟信号转换为数字信号处理，减少了人为因素和噪声的影响，提高了二次回路的可靠性。
无论是在排查还是防范对策上，都需要精细化操作，对二次回路隐患问题进行彻底掌握和解决。
只有这样，才能保证电力系统的安全、高效和可靠运行。
继电保护二次回路隐患排查及防范
继电保护二次回路隐患排查及防范随着经济社会的发展，人们的生活质量提高的同时，用电需求也不断增加，扩大电力系统的建设规模成为重要的建设内容。
在电力系统运行中，电力系统安全运行的保障就是继电保护，必须重视其故障处理，继电保护二次回路出现故障会严重影响继电保护的安全运行，现主要分析二次回路的一些隐患问题，并提出相应的处理方法，希望能帮助继电保护工作人员快速分析和处理二次回路隱患，提高继电保护设备的安全稳定运行水平。
标签：继电保护；二次回路；隐患排查；预防措施继电保护的稳定性和可靠性可以保障电力系统的可靠运行。
当出现问题时，电气设备无法正常运行，甚至于导致电力系统的整体的损坏和崩溃。
这不仅给电力公司带来巨大损失，而且也会影响广大人民的正常生产和生活。
本文阐述了继电保护二次回路产生问题的原因并提出相应的预防措施。
一、继电保护二次回路隐患分析（一）互感器二次回路的影响分析1.电压互感器二次回路的反充电隐患电压二次回路的反充电多发生在操作过程和试验过程中，由于二次空开、电压并列把手的错误投退以及切换继电器的不正确动作，可能产生电压互感器二次反充电的情况，造成事故的发生。
因此，在操作过程中必须检查二次设备与一次设备运行状态的配合是否正确，以防止反充电，并将检查各二次设备空开、把手的步骤编入标准化操作票。
2.错误改变电压、电流二次回路可能造成运行中保护误动作不正确改变电压、电流二次回路状态会留下故障隐患，特别是3/2接线方式的电流回路，错误拆除或短接容易造成运行设备误动作，而这些隐患不容易被发现。
因此，在拆开或短接电流回路前应熟悉回路，考虑二次回路的走向，拆解时使用电流钳表去判断电流回路变动是否正确，填写二次工作安全措施票。
3.错误测量保护屏内电流、电压回路的绝缘会留下隐患一般屏内的电流、电压回路都装有抗干扰压敏电容，一般额定电压为500V，如果用大于500V以上的绝缘摇表测量，其产生的电压会损坏抗干扰电容，而电容器不会立即被击穿，容易造成设备运行中两点接地的安全隐患。
继电保护二次回路隐患排查及防范对策分析
继电保护二次回路隐患排查及防范对策分析
继电保护是电力系统中非常重要的一环，负责对系统中的故障进行精确的检测定位并进行及时的保护。
实际运行中，继电保护二次回路往往成为电力设备运行异常的罪魁祸首。
1、继电保护二次回路存在的隐患
（1）防护装置出现动作故障。
（2）二次回路线路故障、接触不良等问题引起测量误差。
（3）继电保护接线端子引脚、连接螺母“虎口”不适配。
（4）线路接头清漆、锈蚀引起的接触不良。
（5）设备异物、湿气等引起的污秽故障。
2、针对上述隐患的防范策略
（1）加强设备维护管护，定期进行检查、清洗、检视工作。
（2）加强对二次回路及接线端子等关键部位的检查和维护，确保连接安全可靠。
（3）加强设备堵漏、防水、防潮措施，防止二次回路被环境湿气侵蚀而引起故障。
（4）加强设备通风、排热措施，防止设备过热损坏。
（5）合理设置二次回路的适配器、引脚、连接螺母等部件的大小及结构，确保接头质量。
（6）防范利用设备设计漏洞进行的恶意攻击，确保设备信息安全。
继电保护二次回路的隐患排查及防范对策是电力系统一项非常重要的工作，只有在全面加强设备维护、加强设备堵漏、防水措施、防范恶意攻击等方面采取措施，在日常运行中不断强化对二次回路的监测和整治工作，才能更好地保障电力系统的供电质量及安全稳定运行。
关于断路器二次回路常见故障分析及处理探讨
关于断路器二次回路常见故障分析及处理探讨摘要]随着我国的经济不断发展，电力规模也在扩大。
断路器是重要的电气设备之一，它能够切断电路，能够在系统发生故障时起到快速切断故障电流的作用，从而减小断电造成的进一步影响，保证电力系统的安全运行，现阶段我国人民生活水平的不断提高，对电力系统的供电质量和可靠性也提出了更高的要求。
对于电力部门而言，需要提高断路器的运行质量，降低断路器故障率。
本文主要对二次回路进行了介绍，分析了常见的断路器二次回路问题，结合个人经验和实际案例，给出了断路器二次回路改进措施建议，仅供相关人士参考。
[关键词]断路器二次回路存在问题改进策略引言随着我国人民生活水平的不断提高，经济的快速发展，各行各业对电力系统的可靠性提出了更高的要求，加上供电负载的增加和供电系统的改进，对于断路器而言，尤其是在二次回路中，电力设计部门在进行设计的时候，缺乏对接线以及元件质量的考虑，导致断路器的可靠性大大降低，而且断路器现在已经综合自动化一起应用，所以需要加强对断路器的保护，保证线路的正常传输。
1.二次回路介绍一次回路和二次回路是电力系统中的术语，一次回路是指一次设备进行连接的电力线路，一般而言一次设备是指直接进行电力生产、输送、分配电能的电气设备，比如进行发电的发电机，包括了火力发电机、水力发电机、风力发电机等，另外，进行电压等级变换的电力变压器、开断线路的断路器、隔离开关等都是构成电力系统的主体，连接这些设备的线路被称为一次回路，通常这些回路的电压等级比较高。
对应的二次回路就是指二次设备连接构成的电力线路，二次设备主要是起到监视、控制、调节和保护电力系统的设备，比如监视器、温湿度传感器、通信设备等，这些二次设备间的相互连接的电路被称之为二次回路，二次回路的存在能够确保电力系统的安全生产。
由此可以看出，要想保证电力系统的可靠运行，必须要提高二次回路的运行质量，所以需要理解电路断路器控制电路的基本原理，做好断路器的维护工作，从而保证电力系统的安全运行，提高电能质量。
继电保护二次回路隐患排查及防范对策分析
继电保护二次回路隐患排查及防范对策分析继电保护是电力系统中非常重要的一环，它的作用是在电力系统发生故障的时候，保护电力设备不受损坏，确保电力系统的安全稳定运行。
而继电保护的二次回路隐患排查及防范对策是保证继电保护系统正常运行的重要环节。
本文将对继电保护二次回路隐患进行分析，提出相应的对策和建议，以期提高电力系统的安全稳定性。
一、继电保护二次回路隐患排查1.设备老化带来的隐患随着设备的使用时间的延长，继电保护装置中的二次回路设备也会出现老化现象，如接触不良、绝缘老化、电缆老化等问题，这些都可能导致二次回路的故障，直接影响到继电保护系统的正常运行。
2.外部环境因素造成的隐患继电保护二次回路设备一般安装在户外，受到天气、温度、湿度等外部环境因素的影响，这些因素都可能导致二次回路设备出现故障，如继电器箱内水蒸气凝结、鼠患等问题，直接影响到二次回路的正常工作。
3.施工质量问题带来的隐患由于施工人员技术水平不高或者施工过程中受到外部环境因素的干扰，导致继电保护二次回路设备连接不良、接线错误等问题，直接影响到继电保护系统的稳定性。
以上这些因素都可能导致继电保护二次回路出现隐患，严重影响到电力系统的正常运行，因此需要对这些隐患进行及时的排查，并采取相应的防范措施。
1.定期检查维护针对设备老化带来的隐患，需要制定定期检查维护计划，对继电保护系统进行定期的检查和维护，及时发现并排除潜在的故障隐患。
对于出现老化现象的二次回路设备，及时更换或进行修复，以保证设备的正常运行。
2.强化外部环境防护针对外部环境因素带来的隐患，可以采取一些措施进行防护，如加装防水设备、防潮设备，定期清理维护设备周围的环境，以减少外部环境因素对继电保护二次回路设备的影响。
3.加强施工质量管理针对施工质量问题造成的隐患，应加强对施工过程的监督和管理，提高施工人员的技术水平，严格按照规范要求进行施工，确保继电保护系统的连接质量和稳定性。
4.采用先进技术设备针对继电保护二次回路隐患排查及防范，可以采用一些先进技术设备，如红外线热成像仪、超声波检测仪等设备进行检测，及时发现和修复隐患，以提高继电保护系统的可靠性和安全性。
继电保护二次回路隐患排查及防范分析
继电保护二次回路隐患排查及防范分析摘要：继电保护系统是电力运行安全性、可靠性的基本保障，需要采取有效的防范措施，及时发现并排除继电保护二次回路隐患。
本文首先对继电保护二次回路故障隐患及对继电保护系统的影响进行分析，进而提出几点隐患排查及防范措施，促进继电保护二次回路运行维护水平的提升。
关键字：继电保护；二次回路；隐患排查；防范措施前言：电力系统出现故障时，继电保护系统能够第一时间将故障线路切除，避免故障影响扩大，从而减小停电检修范围、降低故障损失。
但是在继电保护二次回路的运行过程中，也存在一些问题隐患，会对继电保护装置的正常动作产生干扰，甚至导致其功能失效。
因此，必须在平时做好隐患排查和防范工作，确保继电保护二次回路运行状态良好。
一、继电保护二次回路故障隐患及影响分析（一）主要故障隐患电力系统中的继电保护二次回路是由直流、CT、PT回路等部分组成的。
在继电保护装置的运行过程中，会因元器件自身问题或人为失误，导致二次回路存在较高的运行风险，容易出现故障问题。
其故障隐患主要包括：（1）元器件老化、磨损，由于部分元器件使用时间较长，而且不注重维护保养，出现较为严重的老化和磨损现象，比如回路辅助接点损害等，容易引发故障问题；（2）二次回路接线错误，在接线操作过程中，可能因操作不规范、态度不认真，导致出现错误。
比如出现接线端子松动、接触不良等问题，都会增加继电保护二次回路的风险隐患；（3）人为计算失误，在设计和安装施工过程中，因计算错误，导致施工方案与现场实际状况不符，临时调整，难以达到相关技术标准要求，也会给二次回路运行留下隐患；（4）设备和线路检查不及时，继电保护二次回路运行维护不受重视，未定期开展线路检查和设备校验等工作，导致二次回路隐患没有被及时发现，最终出现运行故障[1]。
（二）对继电保护的影响继电保护二次回路存在的故障隐患会对继电保护装置正常运行产生多方面影响。
一些故障隐患没有得到及时排除，会引发继电保护装置误动或拒动现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运行维护
31
RURAL
ELECTRIFICATION
2019年第10期总第389期
断路器二次回路隐患的分析与查找
徐强，张文，张昭源，刘嘉豪，徐鹏
（国网安徽省电力公司检修公司，安徽合肥230022）
摘要：描述了一起220kV变电站线路因雷击造成B相瞬时故障而站内开关跳闸后重合失败的事件，经初步
分析该断路器二次回路设计不合理，弹簧储能继电器异常时监控后台却无异常告警信号，由此引发对报警
回路中使用常开接点还是常闭接点的讨论，并提出相应的改进措施以及建议。
关键词：断路器；二次回路；弹簧储能；常开接点；常闭接点中图分类号：TM561
2017年8月8日，某220kV变电站线路因雷击
造成B相瞬时故障，站内开关跳闸重合失败（保护重合闸已出口，但开关没有合闸），分析原因为B开关机构箱（型号LTB245E1开关机构）内合闸回路中的弹簧储能继电器接点不通（继电器K13启动线圈故障，常开接点无法导通）。如图1所示，通过现场检查发现，现场“弹簧未储能”信号是弹簧储能继电器K12常开接点发的，未对弹簧储能继电器K13的节点状态进行监控，造成合闸回路中弹簧储能接点断开却没有发“弹簧未储能”信号，故监控后台无法及时发现该问题。图1开关机构合闸回路图1对断路器隐患三种改造方案的分析1.1操作机构结构改造方案一是对断路器的操作机构进行改造：对BLK222机构进行了改进，采用双排储能行程微动开关，接点数量满足要求，取消了重动继电器，不存在上述隐患。但对于早期投运的老式BLK222机构，若改造为新式结构，现场实施难度较大，所以不推荐采用该方案。1.2扩大合闸回路监视的范围方案二是扩大断路器合闸回路的监视范围：按照目前的通用设计，合闸位置继电器（HWJ）在分闸回路首端接入，故分闸回路的完整性处于监视范围，而跳闸位置继电器（TWJ）在合闸回路的断路器辅助开关接点前端接入，无法对合闸回路的完整性进行监视。若将TWJ接入点前移，会给继电保护正确动作带来较多不确定因素，尤其是当弹簧机构
储能时间（10～20s）大于保护重合闸充电时间
（约15s）时，可能导致线路单次故障时开关多次重
合闸，所以不推荐采用该方案。
1.3信号回路改造
方案三是对断路器信号回路进行改造：将K13
继电器的接点引入信号回路，实现对该继电器状态
的监视。该方案可行性较高，且便于现场实施。目
前后台的合闸弹簧未储能报警回路使用了K12继电
器的41/44或31/34常开节点，未对K13的节点状态
进行监控，因此当K13继电器故障时，后台无法及
时发现该问题。为实现对K13继电器的监视，本着
减少现场工作量的原则，将其一副常闭接点与K12
继电器常开接点并接发信，SOE信息仍定义为“弹
簧未储能”，不须重新敷设电缆、不须对自动化信息
进行改动。
111214212224313234414244A1(+)A211
1214
21222431323441
42
44
A1(+)
A2
储能报警电源+
储能报警电源-
K12继电器底座示意图
K13继电器底座示意图
图2弹簧未储能报警回路原理示意图
具体整改方案如下：如图2所示，上传未储能
信号的是K12的41/44常开节点，而K13的41/42常
DOI:10.13882/j.cnki.ncdqh.2019.10.008
1910(copy)第31页共118页CMYK02:33:7172-90-9102
运行维护
32
R
U
R
A
L
E
L
E
C
T
R
I
F
I
C
A
T
I
O
N
2019年第10期总第389期
闭节点未使用。将K12-41与K13-41打连，K12-44与K13-42打连。此时K13的一对常闭节点41/42，将并联在K12上传报警信号的常开节点41/44上，两对节点一起并联发信，解决了断路器二次回路中弹簧储能继电器状态全监视的问题。2主变低压侧开关“SF6闭锁”光字牌信号不一致的分析某500kV变电站主变复役前现场检查监控后台光字牌信号时发现322开关及323开关的“SF6总闭锁”光字牌常亮，而321开关的“SF6闭锁”光字牌未亮。为了避免现场设备有异常影响主变送电，运维人员对3个开关信号不一致问题开展深入分析，322、323开关型号均为3AP1-FG，321开关型号为LW36-72.5(W)，开关型号不同会导致监控后台光字牌信号不一致。2.13AP1-FG型开关发“SF6闭锁”信号的分析K10为SF6压力闭锁继电器，正常时K10继电器得电[1]，压力闭锁继电器的常闭辅助接点K10断开，后台不会发“SF6总闭锁”信号；当压力不正常时或控制电源断开后，K10继电器失电，常闭辅助接点K10闭合，后台发“SF6总闭锁”信号。现场控制电源断开，322、323开关会发出“SF6总闭锁”信号。2.2LW36-72.5(W)型开关未发“SF6闭锁”信号的分析LW36-72.5(W)型开关的原理图如图3所示。LTRXT1-36S101XT1-40XT1-37XT1-38XT1-39103111113SXT1-9KLASF6闭锁继电器KLAKDA2A13132分闸回路SF6低气压闭锁回路KLAKLA13144344SF6异常闭锁信号图3LW36-72.5(W)型开关的原理图KLA为SF6压力闭锁继电器，正常时KLA继电器失电，压力闭锁继电器的常开辅助接点KLA断开，后台不会发“SF6异常闭锁”信号；当SF6压力降到闭锁值后，KLA继电器得电，常开辅助接点KLA闭合，后台发“SF6异常闭锁”信号。控制电源断开后，KLA继电器失电，后台不会发“SF6异常闭锁”信号。所以321开关的“SF6异常闭锁”光字牌未亮也是正确的。2.3关于报警回路中使用常开还是常闭接点的思考
综上所述，3个开关的光字牌信号均是正确的，
区别在于322、323开关的信号接点为常闭接点，继
电器失电后“SF
6
闭锁”信号也会报出来；321开关
的信号接点为常开接点，继电器失电后“SF
6
闭锁”
信号不会报出来。但LW36-72.5(W)型开关也存在和
北京ABBLTB245E1型开关类似的问题，当SF
6
压力
降到闭锁值后，正常时KLA继电器应得电闭锁分合
闸回路，若KLA继电器损坏则无法闭锁分合闸回路
（两个回路中的接点均为常闭接点），同时因为后台
“SF
6
异常闭锁”信号接点为常开辅助接点，所以后
台无SF
6
异常的告警信号，失去对KLA继电器的监
视功能。
而3AP1-FG型开关则不存在类似的问题，当压
力闭锁继电器损坏后，后台“SF
6
异常闭锁”信号的
常闭接点导通，提醒运维人员现场开关SF
6
压力的
一次或者二次回路有异常，经过详细检查会定位到
损坏的压力闭锁继电器。因此建议在断路器的各种
报警回路中尽量使用常闭接点，可有效解决断路器
分合闸回路中二次元器件状态全监视的问题。
3结束语
文中深入分析了一起220kV线路瞬时故障而开
关跳闸后重合失败的原因，选择了一种最优的应对
措施即对开关的二次回路进行改造，并由此提出了
报警回路中应使用常闭接点的建议，实现了对断路
器二次回路中元器件状态的全面监视，避免了今后
类似事故的发生。
作者简介
徐强（1989—），男，国网安徽省电力公司检修公司，助理工程
师，主要研究方向为继电保护。邮箱：20080019@163.com。
张文（196—），男，国网安徽省电力公司检修公司，工程师，从
事变电运维管理工作。
张昭源（1988—），男，国网安徽省电力公司检修公司，工程师，
主要研究方向为继电保护。
刘嘉豪（1987—），男国网安徽省电力公司检修公司，工程师，
主要研究方向为变电运检。
徐鹏（1988—），男，国网安徽省电力公司检修公司，工程师，主
要研究方向为继电保护。
（责任编辑：刘艳玲）
