（ 4）以 AB 杆为主动件，确定机构的 max 和 min 。
五、（10 分）如图所示，用一个偏心圆盘作凸轮 ，绕 A 轴转动，该圆盘的几何中心在 O 点。 （1）为减小从动件在推程中的压力角，试确定凸轮的合理转向； （2）该图是按比例画出的，试在该图上确定凸轮从图示位置转过90 时的机构
压力角 ，并注明构成 角的两矢量（如 v、 Fn或 n-等）的物理含义，并标出 从动件位移量 s。
反 力 R21应 是 图 中 所 示 的 作 用 线。
1) A；
2) B；Leabharlann 3) C；4) D；
5) E
7、(3 分)下图两对蜗杆传动中，a 图蜗轮的 转向为。b 图蜗杆的螺旋方向为。
(请将所有答案 写在答题纸上)
二、（10 分）试求图示机构的自由度，进行高副低代和结构分析，并判别机构 级别。
三、（10 分）图示为一铰链四杆机构的运动简图 、速度多边形和加速度多边形。要求： (1)根据两个矢量多边形所示的矢量关系，标出多边形各杆所代表的矢量，并列 出相应的矢量方程； (2)求出构件 2 上速度为零的点以及加速度为零的点。
四、（12 分）在图 示铰链四杆机构中，已知各构件的长度 l AB 25 mm， lBC 55 mm， lCD 40 mm， l AD 50 mm。 （ 1）问该机构是否有曲柄，如有，指明哪个构件是曲柄； （ 2）该机构是否有摇杆，如有，用作图法求出摇杆的摆角范围； （3）以 AB 杆为主动件时，该机构有无急回性？用作图法求出其极位夹 角 ，并计算行程速度变化系数 K；
5、（2 分）反
行 程 自 锁 的 机 构， 其正 行 程 效 率， 反 行 程 效 率。
A) ＜ 1;
B) 1; C) 0＜＜ 1;
大学机械原理知识考试(试卷编号111)
大学机械原理知识考试(试卷编号111)1.[单选题]汽车发动机中的曲柄滑块机构的原动件是A)滑块B)连杆C)曲柄答案:A解析:2.[单选题]对于转速较高的凸轮机构,为了减小冲击和振动,从动件运动规律最好采用 ( ) 运动规律。
A)等速B)等加速等减速C)正弦加速度答案:C解析:3.[单选题]计算构件自由度时，若记入虚约束，则机构的自由度的数目A)小于零B)增大C)减少答案:C解析:4.[单选题]增加凸轮机构偏距圆半径，其压力角A)增大B)减小C)有可能增大，则有可能减小答案:C解析:5.[单选题]（ ）是指由于摩擦的原因，机构有效驱动力总是小于等于其摩擦力，使得机构无法运动的现象。
这种机构的自由度大于零。
:A)自由度F小于等于零B)死点C)自锁答案:C解析:解析:7.[单选题]在曲柄摇杆机构中。
当摇杆为主动件。
且 处于共线位置时，机构处于死点位置A)曲柄与机架B)曲柄与连杆C)曲柄与摇杆答案:B解析:8.[单选题]机构发生自锁是由于()。
A)驱动力太小B)生产阻力太大C)效率小于零D摩擦力太大答案:C解析:9.[单选题]直齿圆锥齿轮的标准模数和压力角在()A)法面B)小端面C)轴面D)大端面答案:D解析:10.[单选题]阿基米德蜗杆的（ ）模数，应符合标准数值。
A)法向B)端面C)轴向D)周向答案:B解析:11.[单选题]轴头是（ ）的轮段A)轴与轴承配合处12.[单选题]（ ）机构具有传递功率大、传动效率高、传动比准确、使用寿命长、工作可靠等优点，但是对制造和安装精度要求高，致使成本较高。
:A)连杆B)凸轮C)齿轮D)间歇运动答案:C解析:13.[单选题]下列机构中没有无急回运动的机构是(A)曲柄摇杆机构B)偏置曲柄滑块机构C)对心曲柄滑块机构D)摆动导杆机构答案:C解析:14.[单选题]速度瞬心是什么为零的重合点A)相对速度B)绝对速度C)加速度D)牵连速度答案:A解析:15.[单选题]若首、末两轮轴线( ),则齿数比前写出正、负号;若首、末两轮轴线( ),则齿数比前不能写正、负号,只将从动轮的转向画在图上。
机械原理试题及答案（3套豪华版）
机械原理试题及答案（3套豪华版）2013年机械原理⾃测题（⼀）⼀．判断题（正确的填写“T”，错误的填写“F”）（20分）1、根据渐开线性质，基圆内⽆渐开线，所以渐开线齿轮的齿根圆必须设计⽐基圆⼤。
（ F ）2、对⼼的曲柄滑块机构，其⾏程速⽐系数K⼀定等于⼀。
（T ）3、在平⾯机构中，⼀个⾼副引⼊⼆个约束。
（F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增⼤基圆半径，则压⼒⾓将减⼩（T ）5、在铰链四杆机构中，只要满⾜杆长和条件，则该机构⼀定有曲柄存在。
（ F ）6、滚⼦从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。
（T ）；7、在机械运动中，总是有摩擦⼒存在，因此，机械功总有⼀部分消耗在克服摩擦⼒上。
（T ）8、任何机构的从动件系统的⾃由度都等于零。
（T ）9、⼀对直齿轮啮合传动，模数越⼤，重合度也越⼤。
（F ）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。
（F ）⼆、填空题。
（10分）1、机器周期性速度波动采⽤（飞轮）调节，⾮周期性速度波动采⽤（调速器）调节。
2、对⼼曲柄滑块机构的极位夹⾓等于（0 ）所以（没有）急回特性。
3、渐开线直齿圆柱齿轮的连续传动条件是（重合度⼤于或等于1 ）。
4、⽤标准齿条形⼑具加⼯标准齿轮产⽣根切的原因是（齿条形⼑具齿顶线超过极限啮合点N1 ）。
[5、三⾓螺纹⽐矩形螺纹摩擦（⼤），故三⾓螺纹多应⽤（联接），矩形螺纹多⽤于（传递运动和动⼒）。
三、选择题（10分）1、齿轮渐开线在（）上的压⼒⾓最⼩。
A ）齿根圆；B）齿顶圆；C）分度圆；D）基圆。
2、静平衡的转⼦（①）是动平衡的。
动平衡的转⼦（②）是静平衡的。
①A）⼀定；B）不⼀定；C）⼀定不。
②A）⼀定；B）不⼀定：C）⼀定不。
3、满⾜正确啮合传动的⼀对直齿圆柱齿轮，当传动⽐不等于⼀时，他们的渐开线齿形是（）。
A）相同的；B）不相同的。
…4、对于转速很⾼的凸轮机构，为了减⼩冲击和振动，从动件运动规律最好采⽤（）的运动规律。
机械原理试题及答案

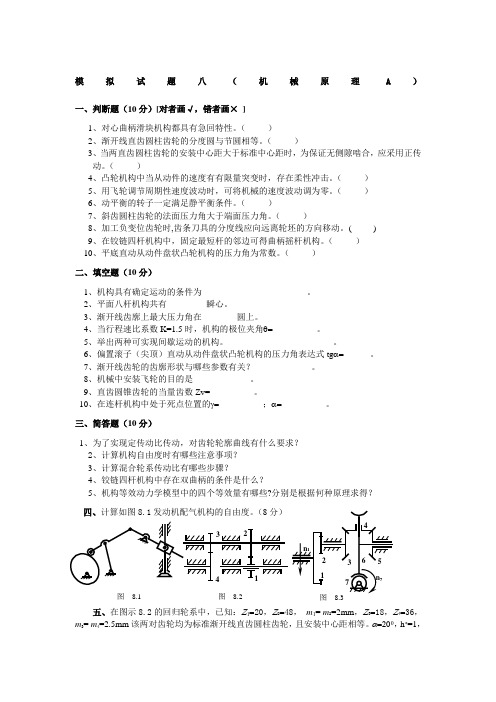

模拟试题八（机械原理A）一、判断题（10分）[对者画√，错者画×]1、对心曲柄滑块机构都具有急回特性。
（）2、渐开线直齿圆柱齿轮的分度圆与节圆相等。
（）3、当两直齿圆柱齿轮的安装中心距大于标准中心距时，为保证无侧隙啮合，应采用正传动。
（）4、凸轮机构中当从动件的速度有有限量突变时，存在柔性冲击。
（）5、用飞轮调节周期性速度波动时，可将机械的速度波动调为零。
（）6、动平衡的转子一定满足静平衡条件。
（）7、斜齿圆柱齿轮的法面压力角大于端面压力角。
（）8、加工负变位齿轮时,齿条刀具的分度线应向远离轮坯的方向移动。
( )9、在铰链四杆机构中，固定最短杆的邻边可得曲柄摇杆机构。
（）10、平底直动从动件盘状凸轮机构的压力角为常数。
（）二、填空题（10分）1、机构具有确定运动的条件为________________________。
2、平面八杆机构共有_________瞬心。
3、渐开线齿廓上最大压力角在________圆上。
4、当行程速比系数K=1.5时，机构的极位夹角θ=__________。
5、举出两种可实现间歇运动的机构。
________________________。
6、偏置滚子（尖顶）直动从动件盘状凸轮机构的压力角表达式tgα=______。
7、渐开线齿轮的齿廓形状与哪些参数有关？_____________。
8、机械中安装飞轮的目的是_____________。
9、直齿圆锥齿轮的当量齿数Zv=__________。
10、在连杆机构中处于死点位置的γ=__________；α=__________。
三、简答题（10分）1、为了实现定传动比传动，对齿轮轮廓曲线有什么要求？2、计算机构自由度时有哪些注意事项？3、计算混合轮系传动比有哪些步骤？4、铰链四杆机构中存在双曲柄的条件是什么？5、机构等效动力学模型中的四个等效量有哪些?分别是根据何种原理求得？四、计算如图8.1发动机配气机构的自由度。
（8分）图8.1图8.2五、在图示8.2的回归轮系中，已知：Z1=20，Z2=48，m1= m2=2mm，Z3=18，Z4=36，m3= m4=2.5mm该两对齿轮均为标准渐开线直齿圆柱齿轮，且安装中心距相等。
大学机械原理知识考试练习题及答案111
大学机械原理知识考试练习题及答案11.[单选题]构件运动确定的条件是( )。
A)自由度大于 1B)自由度大于零C)自由度等于原动件数。
答案:C解析:2.[单选题]在周期性速度波动中，一个周期内机械的盈亏功累积值A)大于0B)小于0C)等于0答案:C解析:3.[单选题]要将一个曲柄摇杆机构转化成为双摇杆机构，可用机架转换法将原机构的A)曲柄作为机架B)连杆作为机架C)摇杆作为机架答案:C解析:4.[单选题]直齿圆锥齿轮以 的参数为标准值A)法面B)小端C)大端答案:C解析:5.[单选题]铰链四杆机构中有两个构件长度相等且为最短，其余两构件长度不同，若取一个最短构件作机架，则得到 机构A)曲柄摇杆B)双曲柄C)双摇杆答案:C解析:6.[单选题]对于滚子从动件盘形凸轮机构，滚子半径 理论轮廓曲线外凸部分的最小曲率半径。
C)可以等于答案:A解析:7.[单选题]正变位齿轮的分度圆齿厚 标准齿轮的分度圆齿厚A)大于B)小于C)等于答案:A解析:8.[单选题]在曲柄摇杆机构中。
当摇杆为主动件。
且 处于共线位置时，机构处于死点位置A)曲柄与机架B)曲柄与连杆C)曲柄与摇杆答案:B解析:9.[单选题]凸轮机构采用（ ）从动件时，压力角始终为零，传力性能好，传动效率较高，且有利于润滑。
:A)滚子B)尖顶C)平底答案:C解析:10.[单选题]增加凸轮机构偏距圆半径，其压力角A)增大B)减小C)有可能增大，则有可能减小答案:C解析:11.[单选题]当两轴相交时，两轴之间的传动可用A)圆柱齿轮传动B)圆锥齿轮传动C)蜗杆涡轮传动答案:B解析:B)最短杆的邻杆C)最短杆的对面杆D)最长杆答案:B解析:13.[单选题]为了减小或避免反转时轮齿间的冲击，要求齿侧间隙为（ ）。
:A)正B)负C)零D)0.1mm答案:C解析:14.[单选题]下列材料中不宜用来制作轴的材料的是（ ）A)45钢B)HT150C)40CrD)合金钢答案:B解析:15.[单选题]斜齿圆柱齿轮的螺旋角β偏大，会使A)轴向力过大B)传动不平稳C)承载能力下降D)抗弯能力下降答案:A解析:16.[单选题]一个曲柄摇杆机构，极位夹角等于30°，则行程速比系数K=A)1.2B)1.4C)1.6D)1.8答案:B解析:17.[单选题]蜗杆直径系数q＝( )解析:18.[单选题]对于满足杆长条件的四杆机构，最短杆的对边为机架，得到（ ）。
机械安全技术 试题
第一章机械安全技术例题 1：为了保证厂区内车辆行驶、人员流动、消防灭火灾，以及安全运送材料等需要，企业的厂区和车间都必须设置完好的通道，车间内人行通道宽度至少应大于( ) 。
A.0.5mB.0.8mC. 1.0mD. 1.2m例题 2：某公司购置了一台 24m 长的大型龙门铣床，安装时，该设备与墙、柱之间的安全距离至少是( )m。
A．0.6 B．0.9 C． 1.2 D．1.5例题 3：在机械安全设计与机器安装中，车间中设备的合理布局可以减少事故发生。
车间布局应考虑的因素是( ) 。
A.照明、空间、管线布置、维护时的出入安全B.预防电器危害、空间、维护时的出人安全、管线布置C.预防电器危害、照明、空间、降低故障率D.空间、管线布置、照明、降低故障率例题 4：金属切削机床是加工机器零件的设备，其工作原理是利用刀具与工件的相对运动加工出符合要求的机器零件。
导致金属切削机床操作人员绞手事故的主要原因是( ) 。
A.零件装卡不牢B.操作旋转机床戴手套C.旋转部位又埋头螺栓D.清除铁屑无专用工具例题 5：如下图所示，砂轮机的砂轮两侧用法兰压紧，固定在转轴上。
法兰与砂轮之间需加垫软垫。
砂轮柱面在使用中会逐渐磨损。
下列关于砂轮机安装和使用的要求中，正确的是( ) 。
A．软垫厚度应小于 1mmB．压紧法兰直径不得小于砂轮直径的 1／4C．砂轮直径不大于压紧法兰直径 10mm 时应更换砂轮D．砂轮的圆柱面和侧面均可用于磨削，必要时允许两人同时操作例题 6：为了防止机床事故应对机床易损件进行检测，以及时发现易损件的缺陷。
检测人员应了解各零部件容易出现的问题，做到检测时心中有数。
下列现象中，不属于滚动轴承常出现的问题是( ) 。
A．磨损B．化学腐蚀C．滚珠砸碎D．油压降低例题 7：剪板机用于各种板材的裁剪，下列关于剪板机操作与防护的要求中，正确的是( ) 。
A．不同材质的板料不得叠料剪切，相同材质不同厚度的板料可以叠料剪切B．剪板机的皮带、齿轮必须有防护罩，飞轮则不应装防护罩C．操作者的手指离剪刀口至少保持 100mm 的距离D．根据被裁剪板料的厚度调整剪刀口的间隙例题 8：冲压作业有多种安全技术措施。
机械安全知识考试题
机械安全知识考试题一、选择题1、以下有关机械危险说法正确的是B ;A.在齿轮传动机构中,两轮开始旋出的地方最危险B.在齿轮传动机构中,两轮开始啮合的地方最危险C.皮带传动机构中,皮带外部最危险D. 对于一些老设备,可以允许啮合齿轮外露2、皮带防护罩与皮带的距离不要小于50mm,设计要合理,不要影响机器的运行;皮带传动机构需要设防护罩的是A B C E;A. 皮带轮之间的距离在3m以上；B. 皮带宽度在15cm以上；C. 皮带回转的速度在9m／min以上D. 皮带轮直径在米以上E. 皮带传动机构离地面2m以下3、砂轮片的有效半径磨损到原半径的C时必须更换;A. 1/4B. 1/2C. 1/3D. 2/54.不属于机械危险因素的有CA.物体打击B. 电击C.粉尘D. 爆炸5．下列哪项不是超限保险装置DA. 超载安全装置B. 越位安全装置C. 超压安全装置D. 超重安全装置6. 下列哪项不是安全保护装置DA. 隔离防护装置B. 联锁防护装置C. 超限保险装置D. 光电式安全防护装置7、钢丝绳的报废标准：EA．钢丝绳的断丝数量增加,或断丝局部集中,钢丝绳应报废;B．如过出现整根绳股断裂,钢丝绳应报废;C．当钢丝绳的纤维芯损坏或钢芯断裂,钢丝绳应报废;D．磨损钢丝绳的断面减少而强度降低,当钢丝绳外层磨损量达到其直径的40%时,应报废钢丝绳;E．当钢丝绳的直径相对于公称直径减少20%,钢丝绳应报废;二、填空题1、事故的直接原因是物的不安全状态和人的不安全行为,因此消除设备和环境的不安全状态是确保生产系统安全的物质基础;2、设备的不安全状态可以分为以下四种形态物理形态、化学形态、行为型态、能量形态;3、按安全装置的使用功能可分为两大类：安全防护装置和安全控制装置;4、机器产生的机械危险条件主要有以下几点：形状和表面性能、相对位置、质量和稳定性、质量和速度加速度、机械强度.5、实现设备设施的安全的途径主要有：设备本质安全化、采用安全防护装置,采用控制技术加以控制,加强设备的安全管理;三、判断题1、起重臂仰角应限于30°～70°;√2、本质安全是指操作失误时,设备能自动保证安全;√3、按诱发事故的危险源不同,可分为机械能、化学能、物理能、热能、放射能等有害因素;×4、机械加工设备的工作面高度应符合人机工程学的要求,坐姿工作面高度应在700--８５０mm之间; √5、机械伤害人体最多的部位是手,因为手在劳动中与机械接触最为频繁; √6、在齿轮传动机构中,两轮开始啮合的地方最危险;√7、焊钳发热,采用浸入冷水的办法冷却后投入使用;×8、机械危险因素,即导致人员患病的因素;×9、固定式防护罩：用螺栓、螺母或铆接牢固固定在设备上,一般采用开放式结构;×10、机床操作人员必须经专门的安全技术培训,掌握所操作的机床结构、性能、机械原理、使用范围、维修常识,持有安全作业证;√11. 氧、乙炔瓶使用安全间距不少于5米,距明火点不少于10米;√12. 凡高空或坑洞之高架作业,距地面高或深2米以上无护栏者,必须使用合格的安全带;√四、简答题1、什么是设备的本质安全化本质安全是指操作失误时,设备能自动保证安全；当设备出现故障时,能自动发现并自动消除,能确保人身和设备安全;为使设备达到本质安全而进行的研究、设计、改造和采取各种措施的最佳组合,称之为本质安全化;本质安全化就是建立在以物为中心的事故预防技术的理念之上,它强调先进技术手段和物质条件在保障安全生产中的重要地位;2、设备安装、使用、维护保养的安全要求是什么1设备安装好后,应逐项检查设备的安全状态及性能是否符合安全要求;检查的安全项目包括静态和动态两方面,静态检查项目在设备不运行的条件下进行,如设备表面安全性、安全防护距离等；动态是在设备运行状态下进行,如控制系统安全性能、可动部件安全防护性能、安全防护装置的工作性能与可靠性、设备运行中尘毒、易燃等物的产生情况等;2设备使用、维护保养的安全要求安全设备使用应建立设备使用保养责任制,制定安全操作规程,实行操作证,以确保设备的安全、运行;3、电动葫芦在使用中有哪些安全要求电动葫芦常用于单轨吊、旋臂吊和手动单梁行车上,由于其结构简单、制造和检修方便、互换性好,操作容易,所以在工厂中广泛使用;如果它的安全装置不全,使用不当,会造成伤亡事故;因此,电动葫芦操作人员除按规定培训并持证操作外．还必须严守以下操作规定：1开动前应认真检查设备的机械、电气、钢丝绳、吊钩、限位器等是否完好可靠;2不得超负荷起吊;起吊时,手不准握在绳索与物件之间;吊物上升时严防撞顶;3起吊物件时,必须遵守挂钩起重工安全操作规程;捆扎时应牢固,在物体的尖角缺口处应设衬垫保护;4使用拖挂线电气开关起动,绝缘必须良好;正确按动电钮,操作时注意站立的位置;5单轨电动葫芦在轨道转弯处或接近轨道尽头时,必须减速运行;6凡有操作室的电动葫芦必须有专人操作,严格遵守行车工有关安全操作规程;机械点检通用试题一、填空题1.“五制配套”管理是指以作业长制为中心、计划值为目标、点检定修制为重点、标准化作业为准绳、自主管理为基础;2.点检定修制基层管理模式是建立并实施以作业长制为中心的“五制配套”管理模式,贯彻“工序服从、重心下移、权限委让、横向协作、自我了结”的管理原则;3.点检定修制有十大特点,注重“PDCA”工作方法;4.设备点检可定义为：按照五定,即定点、定法、定标、定期、定人的方法对设备实施全面的管理;5.点检的分类：按点检种类分良否点检、倾向点检；按点检方法分解体点检、非解体点检；按点检周期分日常点检、定期点检、精密点检;6.设备定期点检的内容：设备的非解体定期检查；设备解体检查；劣化倾向检查；设备的精度测试；系统的精度检查及调整；油箱油脂的定期成份分析及更换、添加；零部件更换、劣化部位的修复;7.设备劣化的表现形式：机械磨损；裂纹；塑性断裂和脆性断裂；腐蚀；蠕变；元器件老化;8.润滑工作有下列三个要点：选择合适的油种；选择给油量；选择给油周期;9. 设备劣化主要原因分析：保温不良；灰尘沾污；螺栓松驰；受热；潮湿;10. 点检十二大要素：压力；温度；流量；泄漏；给脂状况；异音；振动；龟裂折损；磨损；1松驰；电流；电压;11.点检管理的要素有：制订标准、编制点检计划、编制点检路线、点检的实施、点检实绩管理;12. 故障管理的目标是：减少故障发生,杜绝责任、重复故障的发生,加强纠正措施的落实;13.“6S”是：整理、整顿、清洁、清扫、素养、安全;14. 设备“四保持”是保持设备的外观整洁、保持设备的结构完整性、保持设备的性能和精度、保持设备的自动化程度;15. 编制技术标准的目的是指导设备如何修理和指导点检标准、给油脂标准和维修作业标准的编制;16. 设备运行状态管理的目的：减少设备故障时间,降低维修成本,确保设备功能、精度完好、设备稳定运行;17. 设备运行状态管理内容包括设备运行状态信息管理和设备故障管理两部分;18. 设备故障事故分析处理的五个要素：数据收集、源头追溯、根除预案、预案发布、结果跟踪;19. 设备检修工时定额用于检修项目劳动力的安排和费用结算的依据,它规定了检修项目实施所需的工种、人数、工时、机具配备;20. 常规检修采用划定检修区域、稳定检修队伍、核定检修人数为特征的相对封闭的管理模式,按其施工管理分工和方式不同,可分为:日修、定修、年修、四种;21. 凡在点检的基础上,必须在主作业线停机停产条件下或对主作业线生产有重大影响的设备停机条件下,按定修模型进行的计划检修称为定修;22. 为排除主作业线或对主作业线有重大影响的生产设备、设施故障事故而紧急安排的,不在日定、年修计划内进行的检修称为抢修;23. 事故件的储备原则上维持一个常量,事故件的储备量一般为1台;24. 备件按其属性分为五大类：定额消耗件、轧辊、计划更换件、事故件、循环品;二、判断题：1.专项点检员是其管辖的现场生产设备状态的直接责任者; √2.点检工作分别由生产岗位操作人员和设备运行维护人员及专职点检员承担; √3.点检定修制的实质就是以预防维修为基础,以点检为核心的全员维修制; √4.点检定修制管理目标：减少设备故障时间,降低设备维修费用,获取最大的经济效益; √5. 计划检修项目的具体内容来源于周期管理项目；劣化倾向管理项目；生产、设备、安全提出的改善委托项目；上次检修遗留项目; √6. 点检实绩缺陷异常记录须记录点检作业发现的设备缺陷、异常情况及处理结果,对无法及时处理的问题可列为检修计划和改善计划项目; √7. 点检按点检周期分日常点检、定期点检、精密点检; √8. 生产方按分工协议在TPM中应做以下基本作业：清扫、加油、调整、整理、整顿; ×9. 设备劣化主要原因有保温不良、灰尘沾污、螺栓松驰、受热、潮湿; √10. 设备计划检修根据时间、条件不同,分为日修、定修、年修、抢修; ×11. 备件按其属性分为五大类：定额消耗件、轧辊、计划更换件、事故件、循环品; √12. 设备“四保持”是保持设备的外观整洁、保持设备的结构完整性、保持设备的性能和精度、保持设备的自动化程度; √13. 设备运行状态管理的目的是掌握设备运行信息;×14. 设备故障事故分析包括“数据收集、数据整理、制订纠正措施、预案发布及结果跟踪五个要素×15. 环保设施同步运转率＝环保设施规定运转时间－环保设施临时停机时间／环保设施规定运转时间100％;√16. 检修准备包括项目准备、人员准备、方案准备、工器具准备、物料准备、安措准备、挂牌准备、组织准备等八个方面准备工作;√17. 协力检修人员只要持有协力检修人员作业证就可从事任何检修作业;×18. 定修就是通常所说的定期维修;×19. 事后维修也就是抢修;×20. 双线式集中润滑系统使用两条供油管交替供油,当其中一条由润滑泵供油时,另一条则向贮油桶开放,双线分配器有两个进油口,分别与两根供油管连接;√21. 压差开关安装在双线式集中润滑系统中,其作用是系统工作时在两管路在终端建立压差达设定值时向控制箱发出信号,用于换向或停止工作;√三、选择题单选题1. 点检标准编制的“五定”包括的内容为 A ;A、定点、定法、定标、定期、定人B、定点、定法、定标、定时、定人C、定规、定法、定标、定期、定人D、定点、定法、定理、定期、定人2. “6S”的内容包括 DA、整理、调整、清扫、清洁、素养、安全B、整齐、整顿、清扫、清洁、素养、危险源C、整理、整顿、调整、清洁、素养、危险源D、整理、整顿、清洁、清扫、素养、安全3. 设备的“四大标准”是指 CA、维修技术标准、点检标准、给油脂标准、操作标准B、设备维护标准、点检标准、给油脂标准、维修作业标准C、维修技术标准、点检标准、给油脂标准、维修作业标准D、操作标准、点检标准、给油脂标准、检修标准4. 点检定修制有十大特点,注重“”工作方法;AA、PDCAB、理论与实绩相结合C、实效分析5. 定修实施中实行以为主,三方互相协调配合的管理方式; BA、生产方B、设备方C、检修方6、当齿轮少数齿面磨损严重时,可用齿面多层堆焊;施焊时,从齿根逐步焊到齿顶, 每层重叠量为AA、2／5到1／2B、2／3到1／2C、2／3到1／3D、2／5到1／37、向心推力轴承同时承受径向载荷和轴向载荷如：A、圆锥滚子轴承;A、角接触球轴承B、深沟球轴承C、推力球轴承D、调心球轴承8、润滑脂从轴承的侧面补给,要有A自由空间容积;A、40％B50％C60％D、70％9、代号为6312的滚动轴承,其内径为B;A、12mmB、60mmC、63mmD、30mm10、B在日常运转中要保证正常润滑,用干油润滑时每三个月左右加油一次;A、刚性联轴器B、绕性联轴器C、齿形联轴器D万向联轴器11、跨度大或难以保证同轴度的轴应选用D,且成对使用;A、深沟球轴承B、圆锥滚子轴承C、角接触球轴承D、调心轴承12、铸造箱体常用的热处理的方式是A;A、时效处理B、退火处理C、正火处理D、回火处理13、滚动轴承与轴配合一般用AA、基孔制过渡配合B、基轴制过渡配合C、基孔制过盈配合D、基孔制间隙配合14、以下属于粘着磨损的是A;A、胶合磨损B、磨粒磨损C、磨料磨损D、疲劳磨损15、液压系统中,噪声发生在油缸部位,一般是A;A、油缸中进入了空气B、振动引起C、油缸密封破坏D、活塞与活塞杆不垂直16、发生在控制阀附近噪声,其原因主要为D失灵;A、过滤器B、油缸C、油泵D、控制阀17、噪声发生于油泵中心线以下,产生原因主要是DA、过滤器堵塞B、油缸爬行C、控制阀失灵D、油泵吸空多选题1、设备点检按周期可分为ABDA、日常点检B、定期点检C、解体检查D、精密点检2、设备点检制中,在ABC三者之间,点检处于核心地位;A、点检B、操作C、检修D、管理3、设备按检修计划分ABCA、计划检修B、日修C、定修D、非计划检修4、设备点检所需时间的确定,一般根据ABC确定;A、点检周期B、点检项目C、设备工作条件D、人员5、点检标准化作业内容包括：ABDA、点检作业标准化B、点检软件管理标准化C、人员配置管理标准化D、点检检修管理标准化6、设备点检工作的五定是指：定地点、BCD和定周期;A、定质量B、定方法C、定标准D、定人员7、设备定修制一般按五步开展工作,即工程立项、工程委托、ABC;A、项目受理B、施工组织C、数据记录D、人员调动8、齿轮轮齿失效形式BCD;A、键槽变形B、轮齿折断C、齿面胶合D、齿面磨损9、滑动轴承常见的故障中发生胶合,维修措施有ABC;A、防止过热、加强检查B、加强润滑,安装对中C、胶合较轻可刮研修复D、换瓦10、滚动轴承的组成ABCD;A、外圈B、内圈C、滚动体D、保持架11、滚动轴承中同时承受径向载荷和轴向载荷向心推力轴承是BC;A、深沟球轴承B、圆锥滚子轴承;C、角接触球轴承D、推力轴承12、轴承的径向振动可采用以下方法预防ABC;A、减小轴承径向游隙B、给轴承施加适当的预负荷C、改善轴承的润滑条件D、降低轴承温度13、下面按齿轮形状分类的是BD;A、展开式减速机B、圆锥齿轮减速机C、同轴式减速机D、圆柱—圆锥齿轮减速机14、减速机轴承轴向游隙的检测方法AD;A、塞尺法B、千分尺法C、直尺塞规法D、百分表法15、联轴器找正时可能遇到以下情况ABCD;A、两半联轴节的轴心线在一直线上B、两半联轴节平行,但不同轴C、两半联轴节虽然同心,但轴心线不平行,而且有一倾角D、两半联轴节既不同心也不平行,两轴心线之间既倾斜相交又有径向偏移16、联轴器的找正方法正确的是CD;A、塞尺法B、千分尺法C、直尺塞规法D、单表法17、螺母与贴合的表面之间应保持AB,螺孔内的赃物应清理干净;A、光洁B、平整C、干净D、间隙18、液压系统产生爬行后,造成的后果是ABC;A、降低工件表面粗糙度B、影响机床的定位精度C、刀具寿命降低,加工质量降低D、噪声大19、液压系统中,噪声发生在油泵中心线以下,产生的主要原因是油泵吸空,造成泵吸空的原因是ABCD;A、吸入空气B、过滤器堵塞C、吸油高度过高D、吸油管过细、过长或侵入油面太低四、问答题1. 决定点检周期的因素与前提有哪些1设备作业率——每月的生产量；2使用条件——无误操作情况；3润滑情况——润滑方式与状态；4工作环境——温度、湿度、粉尘；5对生产的影响——设备的重要程度；6使用实绩——其它同类厂的使用情况；7设备制造厂的推荐值;2. 编制点检标准时应注意哪些部位和项目指被列为预防、预知维修检修的对象,一般是设备可能发生故障或劣化的地方,例如设备的滑动、回转、传动部分；与原材料接触部分、能源介质腐蚀部分、荷重承载部分；电气绝缘部分等;部件检查项目,如回转部分的轴承、传动部分的齿轮或齿条、解体检查等例入“项目”;3. 给油脂标准规定的基本事项有哪些给油脂部位、给油脂方式、油脂牌号、给油脂点数、给油脂量及更换量与周期、作业分工等;4. 岗位操作人员设备维护职责是什么1岗位操作人员根据岗位规程规定或分工协议的内容,按照设备管理方提供的点检标准实施日常点检作业;2在当班时间内,岗位操作人员必须按日常点检计划表的内容逐项进行点检,并认真做好实绩记录;3当发现设备有异常时应将情况记入点检实绩及交接班簿中,需紧急处理的要及时处理,不能处理时应尽快通知设备运保人员或专职点检员进行处理;4交接班时,应将当班点检情况向下一班交接清楚;5参与设备故障事故的分析与处理;6根据分工协议进行设备的清扫、简单的调整工作及给油脂作业等工作;5. 什么叫精密点检答：用精密仪器、仪表对设备进行综合性测试调查,或在不解体的情况下,应用诊断技术、用特殊仪器、工具或特殊方法测定设备的振动、磨损、应力、温升、电流、电压等物理量,通过对测得的数据进行分析比较,定量地确定设备的技术状况和劣化倾向程度,以判断其修理和调整的必要性;6. 什么叫劣化倾向管理答：为了把握对象设备的劣化倾向程度和减损量的变化趋势,必须对其故障参数进行观察,并对劣化的原因、部位进行分析,实行定期的劣化量测定,进行定量数据管理,以控制对象设备的劣化倾向,从而预知其使用寿命,最经济地进行维修;7. 如何实施劣化倾向管理答：1确定项目——即选定对象设备； 2制定计划——倾向检查管理表；3实施与记录——根据数据统计,作出曲线； 4分析与对象——预测更换和修理周期,提出改善方案;8. 点检管理程序的四个环节是什么答：1制定点检标准和点检计划;2按计划和标准实施点检和修理工程;3检查实施结果进行实绩分析; 4在实绩检查分析的基础上制定措施,自主改进;9. 编制点检标准依据是什么答：编制依据：1维修技术标准；2同类设备实绩资料；3部份说明书和技术图纸；4实际经验积累;10. 点检实绩管理的内容是什么答：缺陷异常记录、故障或事故记录、倾向管理记录、检修计划和检修记录维修、费用实绩记录;11. 点检标准化作业的含义是什么答：点检标准化作业是使点检员能够依据标准化、规范化的点检工作程序,认真执行,并实施点检作业与管理,以切实把握设备的运行状态,制订切实可行的维修计划,防止设备的欠维修或过维修,降低维修成本,提高检修效率与经济效益;12. 什么是点检答：为了维持生产设备原有的功能,通过人的五感或简单的工具仪器,按照预选设定的周期和方法,对设备上的某一规定部位点,对照事先设定的标准,进行有无异常的预防性周密的检查,以便设备的隐患和缺陷得到早期发现、早期预防、早期处理,这样的设备检查称为点检;13. 设备点检制的特点是什么答：①生产操作人员参加日常设备点检维护,是全员设备维修管理中的不可缺少的一个方面;②有一支专业从事点检工作的点检员队伍,分区对设备负责;③有一套科学的点检基准、业务流程、合理的责权关系和推进工作的组织体制;④有比较完善的仪器、仪表及检测手段和现代化的维修设施;⑤操作、点检、维修三方密切配合、共同掌控设备状态;⑥推行作业长制为中心的现代化基层管理方式;14. 点检标准化作业的内容有哪些答：主要包括点检作业标准化、点检软件管理标准化、点检检修管理标准化;15. 什么是点检定修制它有那些特点答：点检定修制是一套加以制度化的比较完善的科学管理方法,按照一定的标准与周期对设备规定的部位进行检查,以便早期设备故障隐患,及时进行处理,使设备保持其应有的功能;实质就是以预防维修为基础,以点检为核心的全员维修制;点检定修制是点检制和定修制的有机结合;点检定修制共有十大特点：①坚持预防维修为主的指导思想；②建立完整的维修标准体系；③建立以点检为核心的管理体制；④管理目标明确；⑤突出为生产服务的观念；⑥实行全员管理；⑦采用PDCA工作法；⑧坚持安全第一；⑨推行设备倾向管理；⑩员工技能的多样化;16. 设备管理的任务是什么答：以优化设备维护资源为核心,以降低企业运行维护成本为目标,对设备实施综合管理;17. 简述设备故障事故的处理“四不放过”的原则答：设备故障事故的处理“四不放过”指的是：处理和预防事故的措施不落实不放过；事故原因和责任不清不放过；事故责任者和有关人员没有真正受到教育不放过；事故责任者和有关人员没有得到处理不放过;18. 定修模型的定义是什么答：公司各主作业线设备的定修周期、定修时间、工序组合、施工日期、检修负荷参加检修人员数量五要素的综合平衡设定表称为定修模型;19. 事后维修BM的含义是什么答：所谓事后维修就是当设备发生故障或性能低下后再进行修理称为事后维修;其特点是设备的维修费用最低,适用于辅助作业线的简单设备;20. 预防维修PrM的含义是什么答：按规定的周期和方法对设备进行预防性检查点检,以确定零件的更换周期,使故障停机损失降到最小;21. 预知状态维修CBM的含义是什么答：是以设备状态为基础,应用设备诊断、状态监测技术来准确掌握设备的劣化程度和部件的剩余寿命,根据测得的定量数据,制订最合适的维修计划;22．特种设备安全监察条例所称特种设备是指哪些答：条例所称的特种设备是指涉及生命安全、危险性较大的锅炉、压力容器含气瓶、压力管道、电梯、起重机械、客运索道、大型游乐设施和场厂内专用机动车辆;五、综述题1、你认为目前在点检有效性方面存在哪些不足,应如何改进2、什么是你分管区域主要的设备故障,是如何处理的;应简要说明处理方法的技术原理3、结合自己所管辖的设备,阐述一下,如何防止设备的劣化,采取哪些切实可行的措施要有实际内容,不要泛泛而谈和预防对策;。
机械原理试题及答案
所示机构的运动简图并计算自由度10分
l l mm l BC AD CD ,90,===点的速度C V 。
（用瞬心法或相对运动图解法均可）
六、如图所示，已知摇杆两极限位置从C
1D与C
2
D,长度
行程速比系数k=1.5，另一固定铰链在机架标线
分)
所示偏心圆盘直径d=40mm，e=10mm,接触点B处摩擦角
处摩擦圆大小如图，Q=100N，BC、CD尺寸如图。
试用图解法求：需在偏心圆盘上加的平衡力矩M(要求列出平衡方程式，画出力多边形，
南京工程学院评分标准及参考答案 五、已知铰链四杆机构中构件3受到工作阻力Fr=100N(如图69)如图，试用图解法求构件3所受其他力的大小和方向，并求驱动力矩重力及惯性力) (12分)
简图绘出F=3x5-2x7=1
四、在图示的四杆机构中，分）
）找出该机构的全部瞬心；）求构件4的角速度4ω，和C 点的速度C V 。
（用瞬心法或相对运动图解法均可）
七、图65所示偏心圆盘直径d=40mm ，e=10mm,接触点B 处摩擦角
20=ϕ，铰链A,C 处摩擦圆大小如图，Q=100N ，BC 、CD 尺寸如图。
试用图解法求：1）各运动副反力；2)需在偏心圆盘上加的平衡力矩要求列出平衡方程式，画出力多边形，（取μF =2N ／mm ）。
(11分)
解：取构件2进行受力分析：
+Q=0
=2N/mm，作力多变形，得：。
机械原理（完整全面的试题库答案解析）
机械原理（完整全⾯的试题库答案解析）机械原理⾃测题库—单选题（共63题）1、铰链四杆机构的压⼒⾓是指在不计算摩擦情况下连杆作⽤于 B 上的⼒与该⼒作⽤点速度所夹的锐⾓。
A．主动件B．从动件C．机架D．连架杆2、平⾯四杆机构中，是否存在死点，取决于 B 是否与连杆共线。
A．主动件B．从动件C．机架D．摇杆3、⼀个K⼤于1的铰链四杆机构与K=1的对⼼曲柄滑块机构串联组合，该串联组合⽽成的机构的⾏程变化系数K A 。
A．⼤于1B．⼩于1C．等于1D．等于24、在设计铰链四杆机构时，应使最⼩传动⾓γmin B 。
A．尽可能⼩⼀些B．尽可能⼤⼀些C．为0°D．45°5、与连杆机构相⽐，凸轮机构最⼤的缺点是 B 。
A．惯性⼒难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动6、与其他机构相⽐，凸轮机构最⼤的优点是 A 。
A．可实现各种预期的运动规律B．便于润滑C．制造⽅便，易获得较⾼的精度D．从动件的⾏程可较⼤7、 C 盘形凸轮机构的压⼒⾓恒等于常数。
A．摆动尖顶推杆B．直动滚⼦推杆C．摆动平底推杆D．摆动滚⼦推杆8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对⼼直动推杆相⽐，两者在推程段最⼤压⼒⾓的关系为 D 。
A．偏置⽐对⼼⼤B．对⼼⽐偏置⼤C．⼀样⼤D．不⼀定9、下述⼏种运动规律中， B 既不会产⽣柔性冲击也不会产⽣刚性冲击，可⽤于⾼速场合。
A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）10、对⼼直动尖顶推杆盘形凸轮机构的推程压⼒⾓超过许⽤值时，可采⽤ A 措施来解决。
A．增⼤基圆半径B．改⽤滚⼦推杆C．改变凸轮转向D．改为偏置直动尖顶推杆11、渐开线上某点的压⼒⾓是指该点所受压⼒的⽅向与该点 A ⽅向线之间所夹的锐⾓。
A.绝对速度B.相对速度C.滑动速度D.牵连速度12、渐开线在基圆上的压⼒⾓为 B 。
机械原理试卷及答案
机械原理试卷及答案2006～2007学年第二学期《机械原理》试卷（A卷）班级：姓名：学号：一、填空题（共计20分，每空1分）1、机构具有确定运动的条件是：机构的原动件数等于机构的自由度数，若机构自由度Ｆ>0，而原动件数0，而原动件数>F，则各构件之间不能运动或产生破坏。
2、瞬心是两个作平面相对运动刚体上瞬时相对速度为零的重合点。
3、移动副的自锁条件是驱动力与接触面法线向的夹角小于摩擦角；转动副的自锁条件是驱动力的作用线距轴心偏距h小于摩擦圆半径ρ。
4、在凸轮机构的各种常用从动件运动规律中，等速运动规律具有刚性冲击；等加速等减速运动规律具有柔性冲击。
5、啮合斜齿圆柱齿轮传动的正确啮合条件是模数相等，压力角相等，螺旋角大小相等且旋向相同。
6、当原动件为整转动时，使执行构件能作往复摆动的机构有曲柄摇杆机构；曲柄摇块机构；摆动从动件圆柱凸轮机构；摆动从动件空间凸轮机构或组合机构等。
7、等效质量和等效转动惯量可根据等效原则：等效构件的等效质量或等效转动惯量所具有的动能等于机器所有运动构件的总动能之和来确定。
8、输出功和输入功的比值，通常称为机械效率。
9、为了减少飞轮的质量和尺寸，应将飞轮安装在高速轴上。
10、刚性转子静平衡条件是不平衡质量所产生的惯性力的矢量和等于零；而动平衡条件是不平衡质量所产生的惯性力和惯性力矩的矢量都等于零。
二、分析题（共计18分）1、（本题10分）如图所示，已知：BC//DE//GF，且分别相等，计算平面机构的自由度。
若存在复合铰链、局部自由度及虚约束，请指出。
如果以凸轮为原动件，机构是否具有确定的运动？1、（本题10分）解：n=61分P L= 8P H=1F＝3n－2P L－P H＝3×6－2×8－1＝1B处存在局部自由度DE杆存在虚约束I、J之一为虚约束当以凸轮为原动件时，原动件数等于机构的自由度，故机构具有确定的运动。
2、（本题8分）在图示机构中，各杆的长度为L1=28mm，L2=54mm，L3=50mm，L4 =72mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此处是标题
1
作业:
机械原理 ——齿轮机构及其设计
P256－260
思考题: 11-1、 11-2、 11-4
习题：11-11、11-16(b) 、11-18、11-21
选做：11-14
p256
11-11 手摇提升装置，其中各轮齿数已知，求传动比i15, 并指出提升重物时手柄的转向
习题
解:轮系分析：定轴轮系
5
1
15
n
n
i
12zz2
3
z
z
34zz4
5
z
z
78.577
方向如图所示
注1：此题较简单！
该题主要注意传动比的计算过程的写法和方向的判断。
尤为注意的是：如何判断蜗杆传动的传动方向！
p257 11-16 已知z1=20,z2=24, z2’=30, z3=40,n1=200rpm， n3=-100rpm, 求nH。 习题 解:轮系分析：周转轮系 HHHnnnni311312zz23zz+ rpmnH600HHnn100200解:轮系分析：周转轮系 HHHnnnni311312zz23zz- rpmnH385.15HHnn100200转向与n1相同 转向与n1相反 注1: 公式右边的齿数比前的负号不要忘了!! 注2: 注意nH转向的说明!! 千万不能说：方向如图所示!! 因为周转轮系中用箭头法画出的只是转化轮系的方向，而不是周转轮系的方向。 p258
11-18 手动葫芦，已知z1=z2’=10, z2=20, z3=40, h1=0.98, h2=0.97,为提升G=10kN重物,
求必须施加于链轮上的圆周力。
习题
解:轮系分析：周转轮系
HHHnnnni3
1
13
)(12zz23zz
4
41
0nnn
419nn41
9
输入功率
AArFFvN112/3201
F
输出功率
BBrGGvN442/804
G
1
4
222
1
97.098.0NN
hhh
2/3202/8014F
G
FG36
kNF2982.0
注: 效率计算不要错了!!——许多同学错了
——因为有两级齿轮传动，每级齿轮传动的效
率为h1，所以应该为h
1
2
p258 11-21 各轮模数均相同，且为标准传动，若已知z1=z2’ =z3’ =z6’ =20, z2=z4 =z6 =z7 =40 ，试问：1）齿轮1为原动件时，机构是否具有确定的运动？2）齿轮3、5的齿数如何确定？3）n1=980rpm时，n3,n5各为多少？ 习题 解: 1) 计算自由度 HLPPnF23452531机构具有确定的运动 2) 确定齿数 2)(2)(2321zzmzzm'2213zzzz802)2(2435zzmmz4'352zzz1003）判断和划分轮系 这是一个复合轮系 HHHnnnni3113)(12zz23zz5353nni)(34zz45zz5351nnnn33nnrpmnn204915rpmnn100553转向与n1相同 转向与n1相反 p257
11-14 如图电动螺丝刀传动简图。已知各轮齿数z1=z4=7, z3=z6=39, n1=3000rpm，求
螺丝刀转速。
选做
解:轮系分析：复合轮系
周转轮系1：2-H1-1-3
周转轮系2: 5-H2-4-6
1311113H
H
H
nnnni
)(12zz23zz13zz
1110H
H
nnn
周转轮系1：1、2、3、H
1
周转轮系2：4、5、6、H2
11327nnH
2624246H
H
H
nnnni
)(45zz56zz46zz
2240H
H
nnn
42327nnH
14H
nn
联系方程：
