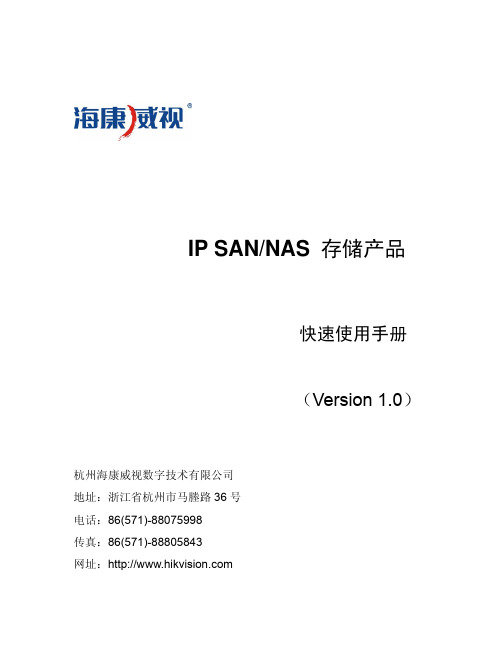

IP SAN/NAS 存储产品 快速使用手册（Version 1.0）杭州海康威视数字技术有限公司地址：浙江省杭州市马塍路36号电话：86(571)-88075998传真：86(571)-88805843网址：目录一．产品简介 (1)1. 产品概述 (1)2. 产品主要功能 (1)二. 硬件安装 (1)1. 硬件子系统 (1)2. 开机和关机 (5)三. 设定海康威视IP SAN/NAS的访问IP (6)四．RAID子系统配置 (9)1. 登陆RAID子系统 (9)2. 阵列的创建 (10)3. 阵列删除 (12)4. 阵列恢复 (14)5. 阵列重构 (15)6. 将阵列空间添加到虚拟存储池 (16)五．DVR存储空间使用说明 (17)1. DVR存储空间分配 (18)2. DVR端配置 (21)六. 建立对海康威视IP SAN/NAS存储系统iSCSI的连接 (22)1. 创建iSCSI卷 (22)2. 开启iSCSI服务 (22)3. 建立iSCSI连接 (23)4. 映射为客户端主机本地盘 (27)5. 格式化iSCSI网络盘 (28)七. 建立对海康威视IP SAN/NAS 的NAS连接 (29)1. 新建NAS网络盘 (29)2. 建立NAS网络盘连接 (33)八. 常见疑问解答 (36)九. 备注 (38)一．产品简介1. 产品概述本系列产品是专为安防领域设计的视音频数据IP网络存储设备。
采用专业嵌入式存储操作系统，提供NAS和IP SAN存储功能。
可实现DVR、DVS、IP摄像机、球机的网络扩展存储及视音频数据的联网集中存储。
2. 产品主要功能1.NAS文件级数据存储功能2.IP SAN数据块级数据存储功能3.RAID0、1、5、10、50、JBOD等级别的数据冗余功能4.网络绑定及负载均衡功能5.硬盘热插拔功能6.设备运行状态的声光、email报警功能7.设备运行状态、操作记录的日志保存和查询功能二. 硬件安装1.硬件子系统海康威视网络存储设备包括硬件子系统和软件子系统两部分，它们的安装可以独立进行，不需要按照固定的顺序去实施。

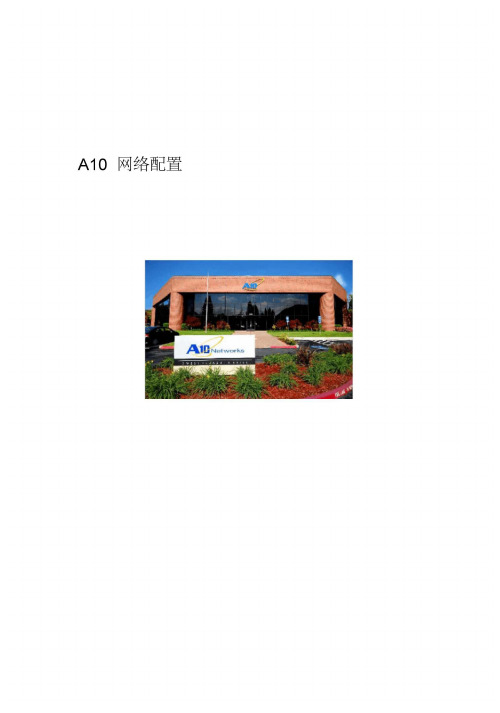

A10网络配置-A10配置内容
目录、配置vlan1、A10设备支持vlan接口和物理接口两种方式，一般建议使用vlan接口，因为VLA N接口维护及调整的时候比较方便。
2、方法如下，先创建vlanVLAN ID vlan的标识ID，如果对端为trunk 口，此处应与交换机vlan ID 相同，如果对端为access 口则无所谓。
名称：可选配置，可以给这个vlan做个命名接口：从可用接口里面添加到未标记栏，这样就给这个vlan划定了一个接口，标记的一栏适合用在对端交换机是trunk 口的情况下。
虚拟接口：为这个vlan添加一个虚拟接口，给虚拟接口配置完IP,所有这个vlan里的接口都拥有这个IP。
配置虚拟接口1、添加完vlan之后，为创建vlan时配置的虚拟接口配置IP地址。
如下图三、配置路由A10的路由配置与交换机一致，基于三要素，IP 地址、掩码、下一跳，如下图--- • - - rajr J 踏由 > > 冋里静态的> > 0.0.0.C静态略由IP 地皿苗境广0,0.0.0 子网捕殆*bu ①广0.0.0.07lD.249.254.123BE ：1□ ■第址蕾集了咏钥 HX □ ID 323 029G2S0L2S1Q 1032^293 1 □ 0.C.3.00.0.0.D 1 Hl 122JQ 壬 255,25&25&霸5 10 32.3.2^3 11 Here- 弘■巴 r I 11'**WfcH JiM* ◎澤;■ 營Mtgt Stiir^-ad Trurik占RP 3Na OHSIPv4 ML'BPC a U 開USfCi^啊悴•四、配置端口聚合1、端口聚合A10支持静态聚合及LACP协议，此文档只讲解静态聚合。
2、如下图位置创建trunk （端口聚合）将需要绑定的端口从可用的栏添加到端口栏即可3、在配置vlan时，将trunk内的端口全添加进去此时，交换机的端口绑定方式应该是mode on的模式五、配置DNS为A10配置一个DNS服务器，这样A10可以对域名进行检测。
海康A10快速使用手册概要
IP SAN/NAS 存储产品快速使用手册 (Version 1.0杭州海康威视数字技术有限公司地址:浙江省杭州市马塍路 36号电话:86(571-88075998传真:86(571-88805843网址:目录一.产品简介 . (1)1. 产品概述 (1)2. 产品主要功能 ...................................................................................................................... 1 二 . 硬件安装 . (1)1. 硬件子系统 (1)2. 开机和关机 (5)三 . 设定海康威视 IP SAN/NAS的访问IP . (6)四. RAID 子系统配置 . (9)1. 登陆 RAID 子系统 (9)2. 阵列的创建 (10)3. 阵列删除 (12)4. 阵列恢复 (14)5. 阵列重构 (15)6. 将阵列空间添加到虚拟存储池 ........................................................................................ 16 五. DVR 存储空间使用说明 . (17)1. DVR存储空间分配 . (18)2. DVR端配置 . ....................................................................................................................... 21 六 . 建立对海康威视 IP SAN/NAS存储系统 iSCSI 的连接 . (22)1. 创建 iSCSI卷 (22)2. 开启 iSCSI 服务 (22)3. 建立 iSCSI 连接 (23)4. 映射为客户端主机本地盘 (27)5. 格式化 iSCSI 网络盘 . ........................................................................................................ 28 七 . 建立对海康威视 IP SAN/NAS 的 NAS 连接 .. (29)1. 新建 NAS 网络盘 (29)2. 建立 NAS 网络盘连接 (33)八 . 常见疑问解答 . (36)九 . 备注 ........................................................................................................................................... .. (38)杭州海康威视数字技术股份有限公司1 一.产品简介1. 产品概述本系列产品是专为安防领域设计的视音频数据 IP 网络存储设备。
A10DNS及GSLB功能配置说明
A10 DNS Server及GSLB配置说明1综述通过A10 AX设备作为DNS Server以及实现GSLB选择最优服务器需要按照如下顺序进行配置：1）配置DNS 代理地址（可以理解为DNS 服务器的地址），一台AX设备上有多少条运营商就配置多少个DNS代理地址。
2）配置处理策略，AX可以针对不同的需求配置多条策略。
3）配置Service-ip （这些IP是要解析的A记录，对于GSLB，需要对这些IP开放的服务端口做健康检查，默认是关联了健康检查的，对于不需要GSLB的A记录，配置时需关闭健康检查）4）配置Site（站点），Site跟运营商链路有关，有多少条运营商的链路，配置多少个Site。
5）配置Zone，及各种记录。
6）GSLB相关命令。
2配置说明2.1配置DNS代理地址1)Web配置示例名称：自己定义IP: 输入上级DNS授权给本DNS的地址。
GSLb端口： DNS监听端口，添加时选择53端口。
2)命令行配置示例slb virtual-server dns_cmcc_sz 120.197.95.233port 53 udpname _120.197.95.233_UDP_53gslb-enable2.2创建DNS 策略对于不需要GSLB的域名解析，建议直接修改设备的default策略，这样配置会简单一些，策略配好后，若工作正常，基本不用再做修改。
对于需要GSLB解析的域名，另外创建一个策略，这里命名为gslb_policy。
1)Web配置示例（default）该策略请勾选以上打勾的选项。
TTL时间作为应用该策略的zone和各种记录的首选TTL。
该策略有部分涉及到cname处理的配置，只有在命令下才能配置，请参见命令行配置。
2)Web配置策略（gslb_policy）3)命令行配置示例(default) gslb policy ez_p_t1.dns servermetric-order health-check geographic weighted-ip weighted-sitecapacity active-servers active-rtt connection-load num-sessionadmin-preference bw-cost least-response ordered-ipgeo-location match-first policygeo-location aaa 0.0.0.0 mask /0!4)命令行配置示例(gslb_policy)gslb policy gslb_policydns actiondns active-onlydns best-only 2dns server authoritativedns ttl 600metric-force-checkmetric-order health-check geographic active-rtt ordered-ip weighted-ip weighted-site capacity active-servers connection-load num-session admin-preference bw-cost least-responseactive-rttordered-ipno round-robin!2.3创建service-ip1）Web界面配置示例Name: 自己定义IP: 输入A记录IPPort：输入服务器开放的服务端口（例如80服务输入80），如果该台服务器开放有多个服务请依次加入各个服务端口。
负载均衡项目配置手册
负载均衡项目配置手册 Document number：PBGCG-0857-BTDO-0089-PTT1998XXXX负载均衡项目配置手册杭州华三通信技术有限公司版权所有侵权必究All rights reserved1 组网方案1.1 网络拓扑1.2 负载均衡资源实服务实服务组虚服务名称IP地址名称VIP weight protocol port advanced-balance ep-1 10.4.42.38KMXP 10.4.41.194tcp 80sticky-srcip(weightdrr) ep-2 10.4.42.39 4ep-3 10.4.42.40 3ep-4 10.4.42.41 2ep-5 10.4.42.42 2epbak-1 10.4.42.44KMBAK 10.4.41.271tcp 80 sticky-srcip epbak-2 10.4.42.45 1gw-1 10.4.42.51gw 10.4.41.471tcp 80 sticky-srcip gw-2 10.4.42.52 1oa-leader-1 10.4.42.30OAVS01 10.4.41.201tcp 80 sticky-srcip oa-leader-2 10.4.42.31 1oa-user-1 10.4.42.33 1oa-user-2 10.4.42.34 1oa-user-3 10.4.42.35OAVS02 10.4.41.211tcp 80 sticky-srcip oa-user-4 10.4.42.36 1rms-1 10.4.42.48rms 10.4.41.441tcp 80 sticky-srcip rms-2 10.4.42.49 1server1-http 10.4.41.33(port=80)http 10.4.41.311tcp 80 sticky-srcip server2-http 10.4.41.35(port=80) 1注：红色表示该实服务不存在。
A10 Thunder SLB 开局文档V1.0(1)
A10服务器负载均衡SLB开局文档目录1.SLB开局流程 (3)2.开局前准备工作 (4)2.1.环境准备工作 (4)2.2.A10T HUNDER配置流程确认 (5)3.设备安装加电 (6)4.设备配置 (6)4.1.初始化配置 (6)4.2.配置网络VLAN和IP地址 (15)4.3.配置双机VRRP (21)4.4.配置服务器 (26)4.5.配置服务组 (27)4.6.配置SNAT池 (29)4.7.配置虚拟服务器 (29)4.8.SNMP配置 (32)4.9.配置远程管理和密码修改 (34)4.10.将主机配置同步到备机 (36)4.11.数据备份及保存 (37)4.12.S HOWTECH文件导出 (39)5.设备运维 (40)5.1.设备基本运行状态查看 (40)5.2.虚拟服务器运行状态查看 (41)5.3.接口工作状态查看 (42)5.4.日志信息查看及导出 (43)5.5.常用CLI命令 (44)5.5.1.show version (44)5.5.2.show running-config (44)5.5.3.show ip interface brief (44)5.5.4.show cpu (44)5.5.5.show ip route (44)5.5.6.show session brief (44)5.5.7.show slb server (45)5.5.8.show slb virtul-server (45)6.开局确认表 (46)1.SLB开局流程在进行SLB开局前需要阅读开局流程，在开局结束后需要对流程中环节进行确认2.开局前准备工作2.1.环境准备工作开局前需要对用户实施环境进行初步的了解，可以通过电话、邮件等方式了解用户真实的需求，主要了解的内容包括：1、设备供电情况、设备安装位置2、主机名、IP地址/VLAN、路由、虚拟服务器、地址池、负载均衡算法、会话保持方式、双机地址等按照了解的内容填写SLB规划图和用户拓扑图拓扑图2.2.A10 Thunder配置流程确认在对A10 Thunder进行配置之前，需要对实施过程步骤进行确认。
