电解电容符号电容符号
电容容量换算
电容容量换算一、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。
按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。
按极性分为：有极性电容和无极性电容。
我们最常见到的就是电解电容。
电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个"＋"符号代表正极。
三、电容的单位电容的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（），由于电容F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。
他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF四、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。
普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
五、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。
下面是各种电容的优缺点：无感CBB电容2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。
电容的类别和符号
++ 电容的类别和符号 ++电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图1所示。
第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。
上图是小型纸介电容，下图是立式矩开密封纸介电容。
表1列出电容的类别和符号。
表2是常用电容的几项特性。
图6表1 电容的类别和符号顺序类别名称简称称号第一个字母主称电容器容C第二个字母介质材料纸介电解云母高频瓷介低频瓷介金属化纸介聚苯乙烯等有机薄膜涤纶等有机薄膜纸电云瓷ZDYCTJBL第三个字母以后形状筒形管状立式矩形圆片形筒管立圆TGLY 结构密封密M 大小小型小X表2 常用电容的几项特性++ 不同介质电容的识别 ++笔者根据收藏的资料，整理出不同介质电容英文字母的标称符号，如附表，以便大家在选购电容器产品和维修时，正确识别。
附表++ 电容器的参数与分类 ++在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。
由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点，以及机械或环境的限制条件等。
这里将对电容器的主要参数及其应用做简单说明。
1.标称电容量（C R）。
电容器产品标出的电容量值。
云母和陶瓷介质电容器的电容量较低（大约在5000pF以下）；纸、塑料和一些陶瓷介质形式的电容器居中（大约在0.005uF~1.0uF）；通常电解电容器的容量较大。
这是一个粗略的分类法。
2.类别温度范围。
电容器设计所确定的能连续工作的环境温度范围。
该范围取决于它相应类别的温度极限值，如上限类别温度、下限类别温度、额定温度（可以连续施加额定电压的最高环境温度）等。
3.额定电压（U R）。
在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。
电解电容的单位换算

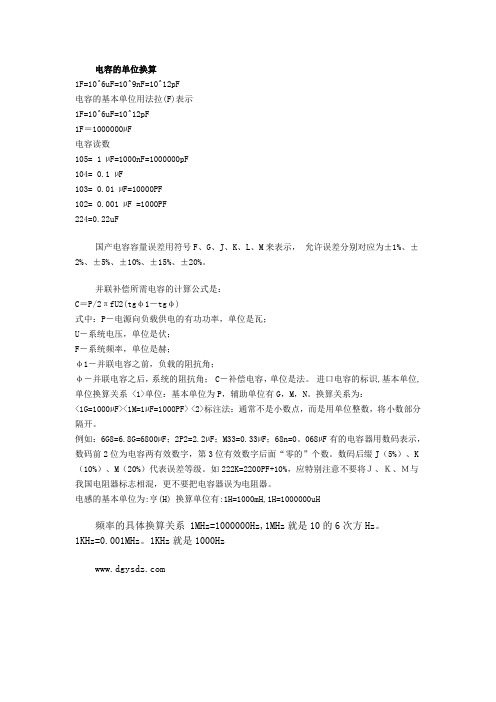

电容的单位换算1F=10^6uF=10^9nF=10^12pF电容的基本单位用法拉(F)表示1F=10^6uF=10^12pF1F＝1000000µF电容读数105= 1 µF=1000nF=1000000pF104= 0.1 µF103= 0.01 µF=10000PF102= 0.001 µF =1000PF224=0.22uF国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。
并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ)式中：P－电源向负载供电的有功功率，单位是瓦；U－系统电压，单位是伏；F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角； C－补偿电容，单位是法。
进口电容的标识,基本单位,单位换算关系 <1>单位：基本单位为P，辅助单位有G，M，N。
换算关系为：<1G=1000µF><1M=1µF=1000PF> <2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。
例如：6G8=6.8G=6800µF；2P2=2.2µF；M33=0.33µF；68n=0。
068µF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。
数码后缀J（5%）、K （10%）、M（20%）代表误差等级。
如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。
电感的基本单位为:亨(H) 换算单位有:1H=1000mH,1H=1000000uH频率的具体换算关系 1MHz=1000000Hz,1MHz就是10的6次方Hz。
电解电容标识含义
电解电容标识含义
作为内行人员，我将为您解释电解电容标识的含义。
电解电容是一种常见的电子元件，用于存储和释放电荷。
它是由两个导体电极（通常是铝箔）之间的电解质构成的。
为了让用户能够正确选择和使用电解电容，制造商在电解电容上会标识一些重要的信息。
首先，电解电容上会标注其电容值，以便用户了解它的电容量大小。
电容值通常以法拉（F）为单位表示，但电解电容的电容值通常较小，以微法（μF）或毫法（mF）为单位表示。
例如，一个标有10μF或0.01mF的电解电容，其电容值为10微法或0.01毫法。
其次，电解电容上还会标明其额定电压。
额定电压是电解电容所能承受的最大电压，超过该电压可能导致电解电容损坏。
额定电压通常以伏特（V）为单位表示。
例如，一个标有25V的电解电容，意味着它的额定电压为25伏特。
此外，电解电容上可能还标注了其极性的信息。
电解电容是极性元件，意味着它们的正负极有区别。
通常，电解电容的正极端会标有+符号，而负极端没有任何标记。
在正确使用电解电容时，必须将正极连接到电路中的正极，负极连接到负极，否则电解电容可能会损坏。
另外，一些电解电容还可能标有其他特殊信息，如温度范围、频率响应等。
这些信息可能对特定应用场景有影响，用户在选择和使用电解电容时需要注意。
总结起来，电解电容标识的含义主要包括电容值、额定电压和极性。
了解这些标识信息有助于用户正确选择和使用电解电容，并避免因错误使用而导致元件损坏。
如果对于电解电容的标识信息有任何疑问，建议咨询相关专业人士或参考电解电容的规格手册。
电容的类别和符号
小ቤተ መጻሕፍቲ ባይዱ
X
表 2 常用电容的几项特性
电容种 类
容量范围
直流工作电 压 （V）
运用频率 （MHz）
准确度
漏电电阻 （MΩ）
中小型 纸介电 容
470pF~0.22uF
63~630
8 以下
Ⅰ~Ⅲ >5000
金属壳 密封纸 介电容
0.01uF~10uF
250~1600
直流， 脉动直流
Ⅰ~Ⅲ >1000~5000
第三个字母以后
d 图 6 表 1 电容的类别和符号
e 类 别
名称
简称
r 主 称
电容器
容
te 纸 介
纸
is电 解
电
介质材料
云母
云
g高频瓷介
瓷
低频瓷介
e金属化纸介
聚苯乙烯等有机薄膜
R 涤纶等有机薄膜
n 筒形
筒
U形 状
管状
管
称号
C
Z D Y C T J B L
T G
立式矩形
立
L
圆片形
圆
Y
结构
密封
密
M
大小
小型
中、小 型金属 化纸介 电容
金属壳 密封金 属化纸 介电容
薄膜电 容
云母电 容
瓷介电 容
铝电解 电容
0.01uF~0.22uF
160、250、 8 以下
Ⅰ~Ⅲ >2000
400
red 0.22uF~30uF
160~1600
直流， 脉动电流
Ⅰ~Ⅲ >30~5000
iste 3pF~0.1uF g 10pF~0.51uF UnRe 1pF~0.1uF
电容的基本知识概述
电容的全然知识从事电子电路设计开发的，既有有多年经验的老手，也有刚进道的新手。
每个人都对单片机、DSP、嵌进式系统投进了大量的时刻和精力往研究，然而关于电路设计中应用最多、最广泛的元器件－－电容，又有多少人能搞的特别清楚呢？而这正是许多新手的迷惑之一，面对众多的电容类型：钽电解、铝电解、独石、薄膜、陶瓷、纸介质等，各种各样的封装形式：贴片、针式、方块、不规那么等，不同的应用领域：往耦、滤波、高频、低频、谐振、开关电源中的应用等，您是否能做出正确的选择呢？建议大伙儿多加补充，一方面相互学习，另一方面对新手也是一个关怀。
在下抛砖引玉，引用其它网站的一些文章，〔该网站名差不多记不得了，现对其表示感谢〕名称：聚酯〔涤纶〕电容〔CL〕符号：电容量：40p--4u额定电压：63--630V要紧特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容〔CB〕符号：电容量：10p--1u额定电压：100V--30KV要紧特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容〔CBB〕符号：电容量：1000p--10u额定电压：63--2000V要紧特点：性能与聚苯相似但体积小，稳定性略差应用：代替大局部聚苯或云母电容，用于要求较高的电路名称：云母电容〔CY〕符号：电容量：10p--0。
1u额定电压：100V--7kV要紧特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容〔CC〕符号：电容量：1--6800p额定电压：63--500V要紧特点：高频损耗小，稳定性好应用：高频电路名称：低频瓷介电容〔CT〕符号：电容量：10p--4。
7u额定电压：50V--100V要紧特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路名称：玻璃釉电容〔CI〕符号：电容量：10p--0。
1u额定电压：63--400V要紧特点：稳定性较好，损耗小，耐高温〔200度〕应用：脉冲、耦合、旁路等电路名称：铝电解电容符号：电容量：0。
电容的国际单位
电容的国际单位电容（Capacitance）亦称作“电容量”，是指在给定电位差下自由电荷的储藏量，记为C，国际单位是法拉（F）。
一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。
拓展：电容器所带电量Q与电容器两极间的电压U的比值，叫电容器的电容。
在电路学里，给定电势差，电容器储存电荷的能力，称为电容（capacitance），标记为C。
采用国际单位制，电容的单位是法拉（farad），标记为F。
电容的符号是C。
C=εS/d=ε0εrS/4πkd（真空）=Q/U在国际单位制里，电容的单位是法拉，简称法，符号是F，由于法拉这个单位太大，所以常用的电容单位有毫法（mF）、微法（μF）、纳法（nF）和皮法（pF）等，换算关系是：1法拉（F）= 10^3毫法（mF）=10^6微法（μF）=10^9纳法（nF）=10^12皮法（pF）=10^15fF电容与电池容量的关系：1伏安时=1瓦时=3600焦耳W=0.5CUU一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法拉，即：C=Q/U 。
但电容的大小不是由Q （带电量）或U（电压）决定的，即电容的决定式为：C=εrS/4πkd 。
其中，εr是相对介电常数，S为电容极板的正对面积，d为电容极板的距离，k则是静电力常量。
常见的平行板电容器，电容为C=εS/d（ε为极板间介质的介电常数，ε=εrε0，ε0=1/4πk,S为极板面积，d为极板间的距离）。
定义式：电容器的电势能计算公式：E=C*（U^2）/2=QU/2=（Q^2）/2C 多电容器并联计算公式：C=C1+C2+C3+…+Cn多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn三电容器串联：C=（C1*C2*C3）/（C1*C2+C2*C3+C1*C3）作用：1）旁路旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。
visio电容符号
visio电容符号
Visio电容符号是指在Microsoft Visio软件中用来表示电容器的符号或图形。
Visio是一款流行的绘图软件，常用于绘制各种流程图、组织图、电路图等。
电容器的符号通常会根据其容量和类型有所不同，例如固定电容器的符号可能会是一条带有两个引脚的横线，可变电容器的符号可能会是带有旋钮或滑块的横线等。
在Visio中，这些符号通常通过特定的形状和线条来表示，使电容器的不同参数和规格能够一目了然。
以下是一些Visio电容符号的示例：
1.固定电容器符号：一个矩形或圆形，中间有一条横线，表示固定电容器。
横线两端可能还会有两个引脚，表示电容器的接入方式。
2.可变电容器符号：一个矩形或圆形，中间有多条横线或斜线，表示可变电
容器。
这些横线或斜线的数量和位置可以表示电容器的不同容量和规格。
3.电解电容器符号：一个矩形或圆形，中间有一个带有一个负号（-）的横线，
表示电解电容器。
这个负号可以表示电解电容器的正极和负极。
使用Visio电容符号可以帮助工程师和设计师快速创建电路图和电子元件布局，并方便地与其他人交流和分享设计。
这些符号可以与其他的电子元件符号一起使用，如电阻器、电感器、二极管等，共同构成完整的电路图。
总结来说，Visio电容符号是指在Microsoft Visio软件中用来表示电容器的图形符号。
这些符号可以通过不同的形状和线条来表示电容器的不同参数和规格，帮助工程师快速创建电路图和电子元件布局。
电容单位换算关系
电容单位换算关系文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]电容单位换算关系电容的符号是C。
C=εS/d=εS/4πkd(真空)=Q/U在里，电容的单位是，简称法，符号是F,常用的电容单位有毫法(mF)、(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是：1法拉(F)=1000毫法(mF)＝1000000微法(μF)1微法(μF)=1000纳法(nF)=1000000皮法(pF)。
电容器的电势能计算公式：E=CU^2/2=QU/2多电容器并联计算公式：C=C1+C2+C3+…+Cn多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn三电容器串联C=(C1*C2*C3)/(C1*C2+C2*C3+C1*C3)在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。
举一个现实生活中的例子，我们看到市售的整流电源在拔下插头后，上面的发光二极管还会继续亮一会儿，然后逐渐熄灭，就是因为里面的电容事先存储了电能，然后释放。
当然这个电容原本是用作滤波的。
至于电容滤波，不知你有没有用整流电源听随身听的经历，一般低质的电源由于厂家出于节约成本考虑使用了较小容量的滤波电容，造成耳机中有嗡嗡声。
这时可以在电源两端并接上一个较大容量的电解电容（1000μF，注意正极接正极），一般可以改善效果。
发烧友制作HiFi音响，都要用至少1万微法以上的电容器来滤波，滤波电容越大，输出的电压波形越接近直流，而且大电容的储能作用，使得突发贴片电容的大信号到来时，电路有足够的能量转换为强劲有力的音频输出。
这时，大电容的作用有点像水库，使得原来汹涌的水流平滑地输出，并可以保证下游大量用水时的供应。
电子电路中，只有在电容器充电过程中，才有电流流过，充电过程结束后，电容器是不能通过直流电的，在电路中起着“隔直流”的作用。
电路中，电容器常被用作耦合、、等，都是利用它“通交流，隔直流”的特性。
电解电容符号正负极
电解电容符号正负极电解电容是一种重要的电子元件，其符号中包含了正负极的标识。
本文将从电解电容的基本概念、结构、工作原理等方面，详细介绍电解电容符号正负极的含义。
一、电解电容的基本概念电解电容是一种带极性的电容器，其电容值大、电压稳定性好、频率特性优良、寿命长等特点，使得它被广泛应用于各种电子设备中。
电解电容的基本结构是由铝箔、电解质和外壳组成的，其中铝箔是正极，电解质是负极，外壳连接着负极。
二、电解电容的结构1. 铝箔电解电容的正极是由铝箔组成的，铝箔的表面经过氧化处理后，可以形成一层厚度约为1-2微米的氧化铝膜，这种氧化铝膜具有很高的绝缘性能，可以防止电解质中的电子流过来。
铝箔的厚度和面积决定了电容器的电容值，一般厚度为0.01-0.05毫米，面积为几平方厘米到几十平方厘米不等。
2. 电解质电解电容的负极是由电解质组成的，电解质是指一种电离能力很强的物质，它能够在电场的作用下形成离子，从而产生电流。
电解质通常采用硫酸铝、硫酸铜等化合物，这些化合物可以在水中溶解，形成电解质溶液。
电解质溶液的浓度和温度都会影响电容器的电容值和电压稳定性。
3. 外壳电解电容的外壳是由金属材料制成的，通常采用铝合金、不锈钢等材料。
外壳的作用是连接着电解质的负极，同时起到保护电容器内部结构的作用。
三、电解电容的工作原理电解电容的工作原理是利用电解质中的离子在电场的作用下，从正极向负极移动，形成电流。
当电解质中的离子向负极移动时，它们会在铝箔表面形成一层厚度约为1-2微米的氧化铝膜，这种氧化铝膜具有很高的绝缘性能，可以防止电解质中的电子流过来，从而形成了一个带极性的电容器。
电解电容的电容值取决于铝箔的面积、厚度和电解质的浓度、温度等因素，一般在数微法到数千微法之间。
电解电容的电压稳定性好，一般可以承受几十伏到数百伏的电压。
电解电容的频率特性优良，可以在几赫兹到数十千赫兹的频率范围内使用。
四、电解电容符号正负极的含义电解电容符号中，通常用一个竖线表示正极，一个弯曲的箭头表示负极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 1
电解电容符号 电容符号
电路板上的电解电容符号
电解电容符号问题？
请问这电解电容正负极怎么看啊？
电路板上一个球 ，一分为二，一半黑一半白
答案：
没有黑色的话一般白色的是负极,
一半黑一半白的话,黑色是负极
电容符号
在两块距离靠 的很近的并且基本平行的金属板,如铁板上分别接上两根导线.
最简单的电容就做成了,两块铁板就是电容的电极,把两块电极靠得越近,或者铁板面积增大,电容的容量就越大.
最简单的电容符号就是在两条平行线上画上两根引线.
下面是各种电容的原理图符号:
①基本电容符号，如陶瓷电容 电解电容 云母电容 薄膜电容
②-⑥有极性电容,电解电容符号,弯片为负极,空心为正极
⑦可调电容符号⑧微调电容符号
当然还有一些其它样式，但相差不大。
