Composer组态
火电厂几种主流DCS系统介绍讲解
DCS系统概述
现场仪表标准之战结束，进入工程实践阶段，多 种总线并存的局面已经形成。FF基金会现场总线 技术主动融入DCS系统中，或者称：经过互操作 性认证的DCS系统是FF的主系统。目前已注册的 有11个公司的20个主控系统，涵盖了世界上大部 分DCS系统。 这种理念已经得到工程实践的考验，而且形 成共识，国内外已有在电厂采用现场总线的 工程业绩。
日立
HIACS-5000M 系统是日立公司最新推出的 DCS控制系统，其系统是两级控制结构, 即 监视控制级和过程控制级。监视控制级包 括操作员站 (POC) 、历史数据站(HDS) , 打印站(PRS) 等设备; 过程控制级由一些过 程控制站( H04-M/CX) 、数据采集站( H04M/CX ) 和工程师站 (EWS) 构成。
EDDL设备描述语言和系统集成技术以及在 此基础上形成的设备管理系统(AMS)已经成 为基础自动化不可分割的一部分，而且逐 渐扩大资产管理范围，包括设备信息平台、 智能设备管理系统、机械设备管理系统、 性能检测系统等。目前资产管理系统在世 界上已应用了1000多套，全生命周期的企 业资产管理和工程管理的理念正在形成。
不能简单认为是硬件质量问题如果在短时间内发生大量的模件损坏而且是不同批次的器件其损坏的原因应从软件故障去考虑如dpu负荷率过高会导致功耗增加通讯负荷率过高会增加电源系统的平均负载等在某些工程中dcs主干通讯网络使用了较多的非屏蔽双绞线如某改造机组电子室至工程师室使用非屏蔽双绞线utp达60m以上很可能这是导致通讯故障的主要原因
ABB
ABB在“Industrial IT”的架构下，由ABB贝 利Infi90 open形成的Symphony．系统基础 上，进一步开发了800系列的新产品，推出 Industrial lT Symphony最新的DCS系统。 其中，800 XA系统通过了现场总线基金会 的互可操作性测试(在扩大范围的程序下的 HIST测试)。800XA已有用于大型电厂的业 绩。
火电厂几种主流DCS系统介绍
FoxboroA2自动化控制系统更适合于中小型 装置,采用以太网系统架构．符合lSO/OSl标 准．传输速率最高为100Mb/s,通信介质为 光缆或双绞线,用于连FoxboroA2的控制站、 工程师站、操作员站,也可与多种现场总线 相连.模块采用欧陆公司的2500系列和技术, 人机界面采Wonderware产品和技术.
由于FSSS对作为事件顺序的操作记录的要 求很高,而且可能是多系统组合来完成该项 功能,所以SOE的带有时间戳的开关量输入 设备及相关功能是必须具备的.在时间同步 方面,除了DCS系统内时钟同步方式,还有目 前正兴起的GPS卫星时间同步方式.
由于电厂的主要产品电能的特殊性及电网 调度和电业管理的要求,电厂已推行火力发 电厂厂级监控信息系统技术要求SIS,现在也 基本上做到很好和DCS之间的衔接问题.
优缺点
优点:系统可靠,在中国电力方面用户多达 200多个,新系统和老系统兼容,这有利于以 后的设备改造更新.图形化组态 ,方便于机组 运行中查找维护. 缺点：不能在软件中进行强制. PS:省内电厂使用该系统的有大唐洛河电厂.
西门子Siemens
在全世界已有超过1500套DCS控制系统装 置,是成功的电力和I&C系统供应商.在我国 电站中采用西门子的Tele-perm系统较多.近 年在全集成自动化的架构下,西门子推出 SPPA—T3000系统,已经在国内大型电站项 目陆续使用,效果相当不错.现就SPPATDCS系统进入21世纪,在通信和信息管理技 术、集成电路技术的进步以及工艺设备大 型化的影响下,在节能环保和提高生产效率 的需求下,形成了新一代的DCS,或称为第四 代DCS.在电厂方面,我们重点介绍ABB、西 门子SiemensT3000、艾默生 OvationFOXBORO和日立Hitachi五家相关 产品,这五家也是现在电厂DCS的主流厂家.
DEH设计说明书解读
华润渤海新区电厂350MW×2机组控制系统（DEH）说明书哈尔滨汽轮机厂自动控制有限公司2014年6月目录一、简介 (2)二、系统构成 (2)三、系统设计原则 (20)四、基本功能 (21)五、操作指导 (35)注：画面组态没有完成，完成后添加，一. 简介华润渤海新区电厂2×350MW汽轮机组系哈尔滨汽轮机有限责任公司引进美国西屋公司技术生产的超临界、一次再热、三缸两排汽、单轴、双抽供热、凝汽式汽轮机。
汽轮机采用高中压联合方式冲转。
启机后，高压调门、中主门全开，由高主门/中调门控制汽机冲转、升速，转速至2900RPM/MIN时，开始高主、高调切换（直至高主门全开为止）。
高调及中调联合控制汽机继续升速，转速达到3000RPM时并网、带负荷。
机组配有两个高压主汽门（TV）、四个高压调门（GV）、两个中压主汽门（RSV）和两个中压调门（IV），三个工业抽汽调阀（LV）。
机组启动运行方式：定及变压运行，高中压联合方式启动负荷性质：带基本负荷并调峰运行周波变化范围：48.5～50.5Hz旁路形式及容量：30％B-MCR高低压串联简易旁路机组额定出力：350MW主汽门前蒸汽压力：24.2MPa（a）主汽门前蒸汽温度：566℃中联门前蒸汽压力：91%高排压力中联门前蒸汽温度：566℃背压： 4.90kPa（a）采暖抽汽压力: 0.6 MPa华润渤海新区电厂2×350MW汽轮机调节系统为高压抗燃油型数字电液调节系统（简称DEH），电子设备采用了ABB北京贝利控制有限公司的Symphony PLUS S+系统，液压系统采用了哈尔滨汽轮机控制工程有限公司成套的高压抗燃油EH装置。
华润渤海新区电厂DEH电气部分，液压部分请参考相关资料。
二. 系统构成DEH控制系统采用ABB贝利公司的Symphony PLUS S+系统，DEH由三个控制柜组成：ATC/DEH1/DEH2。
从功能上分为三个部分：汽机基本控制（BTC）和汽机自启停（ATC），分别由2对互为冗余的控制器（HPC800K02）和相应的功能子模件完成。
基于ABB的Symphony系统虚拟DCS功能码软件开发
基于ABB的Symphony系统虚拟DCS功能码软件开发郭智武;冷杉;孙伟;顾海霞;刘志声【期刊名称】《工业控制计算机》【年(卷),期】2006(19)12【摘要】针对ABB公司的Symphony系统进行虚拟DCS功能码软件设计开发,实现了数据处理以及真实系统功能码所具有功能.以Symphony系统结构为依托,采用模块化设计思想,运用面向对象程序设计(OOP)技术,以Visual C++6.0为开发环境,实现对ABB虚拟DCS功能码的开发.该软件以静态链接库(LIB)的形式,将所有功能码的数据和算法封装以供仿真程序调用,实现软件复用和维护简单功能.【总页数】3页(P28-29,80)【作者】郭智武;冷杉;孙伟;顾海霞;刘志声【作者单位】东南大学能源与环境学院,江苏,南京,210096;东南大学能源与环境学院,江苏,南京,210096;东南大学能源与环境学院,江苏,南京,210096;东南大学能源与环境学院,江苏,南京,210096;东南大学能源与环境学院,江苏,南京,210096【正文语种】中文【中图分类】TP3【相关文献】1.正确连接ABB Symphony DCS系统PFI信号的重要性 [J], 潘毓祥2.基于C语言与Symphony DCS Composer组态语言联合编程的火电厂厂级AGC系统 [J], 钟清;童垚;陈锐民;方彦军3.基于Symphony DCS系统的燃煤电站海水脱硫温度控制 [J], 王卫兵;徐国臣;石林;刘东举4.ABB在华推出SymphonyTM Plus自动化解决方案——全球应用最广泛的DCS 系统推出最新产品 [J], 无5.基于Symphony DCS的600MW直流锅炉风量控制系统分析 [J], 李必成; 盛赛斌; 张江红因版权原因，仅展示原文概要，查看原文内容请购买。

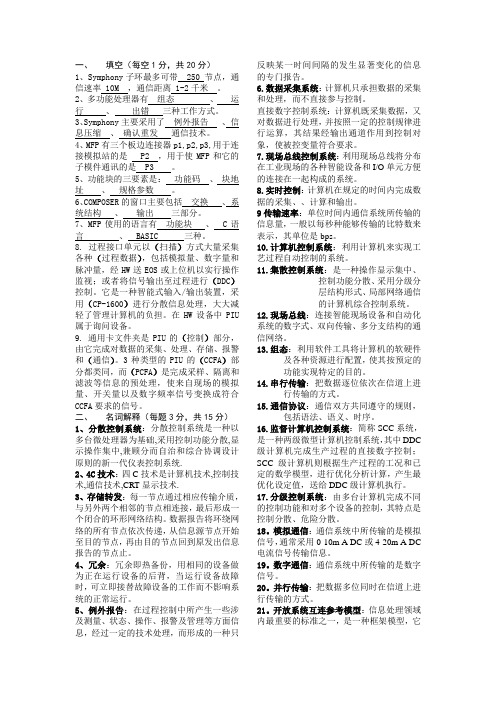

分散控制系统试题
一、填空（每空1分，共20分）1、Symphony子环最多可带 250 节点，通信速率 10M ，通信距离 1-2千米。
2、多功能处理器有组态、运行、出错三种工作方式。
3、Symphony主要采用了例外报告、信息压缩、确认重发通信技术。
4、MFP有三个板边连接器p1,p2,p3,用于连接模拟站的是 P2 ，用于使MFP和它的子模件通讯的是 P3 。
5、功能块的三要素是：功能码、块地址、规格参数。
6、COMPOSER的窗口主要包括交换、系统结构、输出三部分。
7、MFP使用的语言有功能块、 C语言、 BASIC 三种。
8. 过程接口单元以（扫描）方式大量采集各种（过程数据），包括模拟量、数字量和脉冲量，经HW送EOS或上位机以实行操作监视；或者将信号输出至过程进行（DDC）控制。
它是一种智能式输入/输出装置，采用（CP-1600）进行分散信息处理，大大减轻了管理计算机的负担。
在HW设备中PIU 属于询问设备。
9. 通用卡文件夹是PIU的（控制）部分，由它完成对数据的采集、处理、存储、报警和（通信）。
3种类型的PIU的（CCFA）部分都类同，而（PCFA）是完成采样、隔离和滤波等信息的预处理，使来自现场的模拟量、开关量以及数字频率信号变换成符合CCFA要求的信号。
二、名词解释（每题3分，共15分）1、分散控制系统：分散控制系统是一种以多台微处理器为基础,采用控制功能分散,显示操作集中,兼顾分而自治和综合协调设计原则的新一代仪表控制系统.2、4C技术：四C技术是计算机技术,控制技术,通信技术,CRT显示技术.3、存储转发：每一节点通过相应传输介质，与另外两个相邻的节点相连接，最后形成一个闭合的环形网络结构。
数据报告将环绕网络的所有节点依次传递，从信息源节点开始至目的节点，再由目的节点回到原发出信息报告的节点止。
4、冗余：冗余即热备份，用相同的设备做为正在运行设备的后背，当运行设备故障时，可立即接替故障设备的工作而不影响系统的正常运行。
组态软件简介及应用领域
组态软件简介及应用领域组态软件是一种用于实时监控和控制工业过程的计算机应用软件。
它通过以直观的方式显示过程变量、设备状态和报警信息，帮助操作员有效管理工业生产过程。
本文将介绍组态软件的基本概念、特点以及在不同应用领域中的实际应用情况。
一、组态软件概述组态软件是一种基于计算机技术和图形界面的工业自动化软件工具。
它通过将各种过程图、仪表和报警信息等元素以可视化的形式呈现给操作员，使得复杂的工业过程变得直观易懂。
利用组态软件，操作员可以实时监控工艺过程，控制设备状态，同时也可以对数据进行记录、分析和报表生成。
二、组态软件的特点1. 图形化界面：组态软件采用直观的图形化界面，通过图表、仪表、动画等手段展现监控对象的状态和变化情况，使操作员更容易理解和掌握过程信息。
2. 实时性：组态软件可以实时采集、处理和显示过程数据，保持与被监控对象的实时同步，确保操作员能够及时掌握过程的变化。
3. 灵活性：组态软件具有强大的自定义功能，操作员可以根据实际需求自定义界面布局、元素样式、报警处理等，使其更符合实际应用要求。
4. 可扩展性：组态软件支持多种通信协议和接口，可以与各种不同类型的设备和系统进行连接，实现多种数据的采集和控制。
5. 数据分析功能：组态软件提供数据记录、报表生成、趋势分析等功能，帮助用户对过程参数进行分析和优化，提高生产效率和产品质量。
三、组态软件的应用领域1. 工业自动化：组态软件在工业自动化领域的应用十分广泛。
它可以作为监控系统的前端界面，实时显示生产过程的状态和参数，同时可进行远程控制和调整。
此外，组态软件还可以与PLC、DCS等控制设备进行通信，实现对生产过程的集中控制和管理。
2. 智能楼宇：随着智能建筑技术的发展，组态软件被广泛应用于楼宇控制系统中。
它可以实时监控和控制楼宇内的各种设备，如空调、照明等，提高能源利用效率，降低运营成本。
3. 交通运输：组态软件在交通运输系统中的应用主要体现在交通信号灯控制、道路监控和车辆调度等方面。
分散控制系统试题答案
一、一、填空（每空1分，共20分）1、Symphony子环最多可带 250 节点，通信速率 10M ，通信距离 1-2千米。
2、多功能处理器有组态、运行、出错三种工作方式。
3、Symphony主要采用了例外报告、信息压缩、确认重发通信技术。
4、MFP有三个板边连接器p1,p2,p3,用于连接模拟站的是 P2 ，用于使MFP 和它的子模件通讯的是 P3 。
5、功能块的三要素是：功能码、块地址、规格参数。
6、COMPOSER的窗口主要包括交换、系统结构、输出三部分。
7、MFP使用的语言有功能块、 C语言、 BASIC 三种。
二、二、名词解释（每题3分，共15分）1、分散控制系统分散控制系统是一种以多台微处理器为基础,采用控制功能分散,显示操作集中,兼顾分而自治和综合协调设计原则的新一代仪表控制系统.2、4C技术四C技术是计算机技术,控制技术,通信技术,CRT显示技术.3、存储转发每一节点通过相应传输介质，与另外两个相邻的节点相连接，最后形成一个闭合的环形网络结构。
数据报告将环绕网络的所有节点依次传递，从信息源节点开始至目的节点，再由目的节点回到原发出信息报告的节点止。
4、冗余冗余即热备份，用相同的设备做为正在运行设备的后背，当运行设备故障时，可立即接替故障设备的工作而不影响系统的正常运行。
5、例外报告在过程控制中所产生一些涉及测量、状态、操作、报警及管理等方面信息，经过一定的技术处理，而形成的一种只反映某一时间间隔的发生显著变化的信息的专门报告。
三、简答（每题4分，共20分）1、1、分散控制系统分为哪几级？分散控制系统分为过程控制级,控制管理级,生产管理级.2、分散控制系统中现场控制站由哪几部分组成？现场控制站由机柜,控制器模件,输入输出模件,电源模件.通信模件,端子单元.3、文件名LLPPMMB是什么意思?LL环路地址、PP PCU地址,MM主模件地址、B版本4、OIS的功能有哪些?OIS的功能是操作接口,报警管理,趋势,记录报表,系统状态及诊断,系统整定及组态.5、什么是在线组态？在线组态的条件有哪些？在线组态是一种不中断生产过程控制而在线进行的一种修改控制的组态方法。
组态软件概述范文
组态软件概述范文
组态软件是用于控制工业自动化设备和系统的特殊类型的应用程序。
它由一组可以在计算机上运行的程序组成，允许操作和管理一个或多个自
动化设备，其结果是更高的生产率和更低的成本。
它们可以被用来控制单
一设备，也可以用来控制整个系统，从而满足业务的各种需求。
组态软件通常由以下几个部分组成：设备管理器、连接管理器、文件
管理器，以及控制管理器和变量管理器。
设备管理器用来管理系统连接的
设备，比如传感器、执行器、设备从而创建一个可编程网络。
连接管理器
用来建立系统之间的连接，从而使连接的设备可以通过网络进行对等通信。
文件管理器用来管理网络上所有文件的访问权限和操作权限，以防止文件
被非法操作和访问。
控制管理器主要用来控制网络中设备的运行状态，比
如设备的启动、停止、运行模式等。
变量管理器用来设置网络上所有设备
的变量，以便更好地控制网络中的设备。
组态软件具有许多优点。
它允许运行现有的设备和系统而无需人工干预，可以大大降低人力成本。
它让系统管理员可以更迅速地完成复杂的任务，并能够更有效地将资源配置到不同的设备上。
洛河2×600MW超临界机组热工自动化系统的优化改进
洛河2×600MW超临界机组热工自动化系统的优化改进刘斌一、概述大唐淮南洛河发电厂三期2×600MW超临界机组分散控制系统（DCS）采用ABB 公司生产的Symphony控制系统。
软件组态采用Composer 4.3控制软件,图形组态采用PGP 4.0组态软件。
其主要包括：数据采集及处理系统（DAS）、模拟量控制系统（MCS）、顺序控制系统（SCS）、旁路系统（BPS）、炉膛安全监视系统（FSSS）以及事故追忆系统（SOE）等。
DEH系统和MEH系统也采用ABB的控制软件及硬件，即与DCS一体化，是一套完成全套机组各项控制功能的完善的控制系统。
两台机组分别于2007年11月30日、12月8日完成168h试运行，正式投入商业营运。
二、热工自动化系统的逻辑优化1、FSSS的逻辑优化1.1 在等离子模式下且等离子均启弧成功，判定为“等离子启弧成功”。
1.2 对煤层运行的判断要考虑到直吹式制粉系统的特点，从磨煤机运行、给煤机运行、煤仓下煤到磨煤机出粉需要一个时间过程，以煤粉A层为例说明判断A 层有火的逻辑：A磨煤机和A给煤机已运行240秒且A层3/4有火。
由此，“有火记忆”逻辑为“任一油层或任一煤层运行”。
1.3 对“失去全部燃料”逻辑变更为“等离子启弧成功”闭锁该保护，通过“有火记忆”来确认的，所以，“失去全部燃料”是在任一油层或任一煤层运行且无“等离子启弧成功”信号的情况下才发出的。
当运行人员切除等离子模式或由一个等离子启弧失败的情况下，“失去全部燃料”就回归到常规模式。
“失去全部燃料”逻辑简图如下所示：1.4 对“失去全部火焰”逻辑也变更为“等离子启弧成功”闭锁该保护，通过“有火记忆”来确认的，所以，“失去全部燃料”是在任一油层或任一煤层运行且无“等离子启弧成功”信号的情况下才发出的。
当运行人员切除等离子模式或由一个等离子启弧失败的情况下，“失去全部火焰”就回归到常规模式。
“失去全部火焰”逻辑简图如下所示：1.5 针对“汽机跳闸”逻辑，考虑到汽轮机跳闸时，在低负荷阶段可以采用停机不停炉的运行方式，维持锅炉最低负荷运行。
ELMO COMPOSER使用说明
Composer软件的应用 Composer软件是ELMO伺服驱动器配套的设置调试软件，一、建立通讯连接点击图标，打开Composer软件，如下图：点击图标，建立通讯连接，弹出如下对话框：选择RS 232通讯连接，点击“Properties”按钮：弹出如下对话框：选择RS232基本参数：COM口（视计算机端口而定）、波特率（默认为19200）、奇偶校验（默认无校验）。
点击“Connect”进行连接。
连接成功后，弹出如下界面：二、工具栏说明图标名称图标名称建立一个新的应用打开一个外部的应用保存当前的应用 选择用户运行模式启动电机 停止电机访问智能终端 Smart Terminal访问运动监视器 Motion Monitor访问ELMO 工作室（编程用） Elmo Studio 访问桌面编辑器 Table Editor访问同步管理器 Sync Magager 访问Composer 向导 Composer Wizard访问曲线编辑器 Scope显示Composer 版本信息帮助文件 选择当前通讯连接直接打开通讯断开当前通讯三、Smart Terminal介绍Smart Terminal为驱动器控制与参数设置界面。
点击工具栏上图标，打开智能终端，如下图：左侧区域为命令输入与反馈区域Enter Command。
在文本框中输入相应的命令，点击“Send”按钮或敲入回车键，则命令即被发出。
例如，输入MO，怎下边灰色区域显示MO 0，意思是MO=0,见下图：右侧区域为控制及参数设定区域。
在驱动器与电机调整以后，可在界面上部的选择项中设置驱动器的相关参数，如输入输出设置等；可在“Profile”选项下控制电机的启动及停止等。
大部分的参数在驱动器与电机调整过程中都已设置好，如需更改某些参数，则在此界面进行或输入命令更改。
在驱动器与电机调整好以后，出输入输出可更改外，其他参数不建议更改。
在“Profile”选项下控制电机的启动及停止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过程控制单元组态/composer第一章：composer概述Composer产品为symphony企业管理控制系统的组态及维护提供了一个集成的可视化的开发环境，简化了symphony系统的设计、组态、及维护工作。
它运行在windows2000;或windows xp;或windows2003。
它提供建立与维护控制系统组态所有必要的功能，如：1、控制策略图形化的开发功能；2、公用数据库的开发与维护功能；3、系统的故障诊断与维护功能；4、系统资源库的管理功能；5、人系统接口的离线组态功能等。
它具有减少工程时间、向下与infi90系统兼容；运行平台新、支持多种语言、多用户的client/server结构；提供了丰富的组态资源、增强的文件管理功能、自动化接口等特点。
软件组成方面配置三种软件：服务器软件（Server Software）、客户软件(Client Software)、可选择客户软件(Client Software)。
其中：Server software 由配置服务器Configuration Server、通讯服务器Communication Server、目标交换组成Object Exchange。
Client software 具有组织、管理Composer’s Explorer和数据库浏览器Database Browser的功能，还有自动开发automation architect和在线维护on-line maintenance tools 等工具。
可选client software 选择画面组态软件及专用软件的。
在composer 的安装盘中提供了与之相关的电子文档说明书，便于在线帮助与查阅，主要是简要说明、composer 说明和自动化功能说明，其它的软件自选。
第二章composer 软件的安装本章介绍运行composer软件的最小硬件配置和软件要求，以及composer 软件的安装步骤。
2.1 硬件（平台）我们现在的计算机设备基本上已经满足Composer 对硬件的最小要求，但应安装固件版本通讯模件组。
2.2 软件平台要求Windows 2000 ; windows xp ; windows 2003 操作系统Internet Explorer 6.0 浏览器2.3 安装步骤2.3.1 准备工作1、硬件应满足最小配置要求；2、操作系统已经安装并正常运行；3、关闭所有打开的应用程序；4、关闭或禁止所有的背景应用程序；5、应具有所有composer 特性注册登记表（提供了注册号和有效号）；6、应具有administrator 的权限；如果使用Server_ based licensing ，还应检查和校验：1、计算机能否行“central licensing server”软件；2、CLS（central licensing server）服务器计算机需要安装“InternetInformation Server(IIS)”,具体版本取决于windows操作系统。
2.3.2 安装步骤1、Composer 软件安装步骤有34条，具体步骤参考教科书列写的步骤安装。
这里不一一复述。
2、Local licensing 安装步骤有8条，具体步骤参考教科书列写的步骤安装。
这里不一一复述。
Server-based licensing 安装参见Instruction and Installation 说明书。
2.3.3 软件许可的输入ABB软件许可输入程序用来激活ABB软件产品，其功能：1、安装软件许可输入程序后，会增加一个软件许可（license）组。
2、选择Machine ID。
3、选择许可的应用程序或特性。
4、将软件许可密钥加入到系统中。
在大多数情况下，ABB软件许可输入程序在安装软件时装入。
如果系统中不存在，则可按照如下步骤安装：1、运行composer 安装盘\license Entry 目录下的Setup.exe 程序；2、根据提示指定安装目录；3、点击安装按钮进行安装。
ABB软件许可输入程序可按下列步骤卸载：1、从windows“开始”菜单下，选择：Start> Settings>Control Panel>Add/Remove Programs2、选择ABB License Entry Installation程序，点击Add/Remove按钮。
通过运行软件许可输入程序可输入软件许可，其步骤如下：1、运行软件许可输入程序：Start>Programs>ABB Automation>License Entry。
2、在软件许可输入程序窗口中，选择Available IDs选项，选择缺省的Machine ID。
3、在软件许可输入程序窗口中，Licenses 选项；4、在License Group列表框中，选择Composer组5、在选择对应的特性（Feature）行或一空白行，点击Edit按钮。
6、根据提示输入许可参数。
7、点击V alidate按钮，进行有效性检验。
8、点击Save按钮，保存输入的许可信息。
9、重复5~8步，输入所订购的其他特性的许可参数。
第三章Composer 的软件环境及基本概念3.1 Composer 的软件环境Composer 软件提供了用于开发和维护控制系统组态的所有功能。
Composer 窗口包括交换（Exchange）、系统结构（system Architecture）和信息输出（output）三个窗口。
同时，它还提供了在线帮助功能，从而使用户随时得到各种帮助信息。
3.1.1交换（Exchange）窗口Exchange 是一个用于控制逻辑文件组态和画面组态的资源库。
Exchange 窗口列出了各种文件夹，在Exchange 窗口中有两种类型的文件夹：一种为系统文件夹，另一种为用户文件夹。
系统文件夹包含了composer 提供的标准元素；用户文件夹包含了用户存入的元素和composer 提供的标准元素。
这样使用户能够对Exchange 中的元素进行灵活的组织和管理。
Exchange 文件夹中的所有用于控制逻辑组态的对象（元素）都可以使用托放的方法拷贝到控制逻辑文件中。
在不同的文件夹或项目之间也可以剪切、拷贝和粘贴对象。
3.1.2 系统结构（system Architecture）窗口系统结构窗口的功能类似于windows的资源管理器。
窗口的左边显示了代表symphony系统结构的项目结构。
该项目树结构与实际控制系统的结构直接相关。
窗口的右边显示了所选对象的结构及其所属的文件。
通过双击文件名可打开该文件，其相应软件将自动启动。
3.1.3 输出（Output）窗口输出窗口位于composer 窗口的底部，该窗口提供了composer 应用程序所有操作的文本反馈信息。
在输出窗口中有5个选项按钮。
这些选项按钮将文本信息分组管理，从而便于对特定信息的查询。
3.2 项目结构说明3.2.1 项目（Projects）项目是composer 控制策略结构中的最大结构，一般控制整个过程或至少一个过程的主要部分。
项目的结构与实际的控制系统结构相一致，从而大大简化了控制系统的组态。
一个项目中包含了该控制系统中的所有信息。
3.2.2 控制网络（Control Networks）控制网络是用来进行信息专递的通讯高速公路。
控制网络将复杂的过程细分为较小的，更易管理的组。
在控制网络上可包含各种人系统接口、Harmony 控制单元和控制器。
控制网络位于项目结构中项目的下一级。
3.2.3 Harmony 控制单元Harmony 控制单元含有各种控制器和其他相关的硬件（如IO块、电源等）。
Harmony 控制单元位于它所属的控制网络的下一级。
3.2.4 控制器控制器完成实际的控制功能，通过控制逻辑文件对其进行组态。
控制器位于它所属节点（控制单元）的下一级。
3.2.5 控制逻辑文件控制逻辑文件形成了对过程的控制策略。
这些文件中包含了控制器用来对过程进行控制的功能码逻辑。
当选择项目树中的控制器时，该控制器逻辑文件将显示在系统结构窗口的右边。
3.2.6 标签数据库在控制逻辑文件的组态过程中，需要建立和跟踪标签于各种例外报告功能码的链接关系。
这些标签可以直接地或在存储组态和画面时输入到系统标签数据库中。
标签数据库可通过标签数据库浏览器进行管理。
3.2.7 组态文件组态文件是对一个控制器的所有控制逻辑文件进行编辑后产生的文件。
该组态文件可下装到控制器中运行。
3.2.8 人系统接口人系统接口提供了人与整个控制系统的接口。
可以对人系统接口进行组态以显示运行人员需要的各种控制系统信息。
人系统接口还可以用来监视系统信息，修改（调整）某些组态信息，以及控制工厂设备。
人系统接口位于项目结构中控制网络的下一级。
3.2.9 画面组Conductor VMS人系统接口画面分组称为画面组。
使用画面组可以便于对该人系统的特有画面进行管理。
画面组在项目树中位于conductor VMS人系统接口的下一级。
3.2.10 画面画面组态决定了人系统接口显示什么信息以及如何显示这些信息。
Conductor VMS 人系统接口的画面位于其所属画面的下一级。
在选择画面组后，该画面组中的所有画面将显示在系统结构窗口的右边。
3.2.11 记录可以组态各种用户记录使人系统接口进行数据采集。
记录数据的采集可由时间或事件进行触发。
记录的打印可由时间、事件或数据采集进行触发。
在选择人系统接口后，该人系统接口的用户记录组态文件就会在显示在系统结构窗口的右边。
3.2.12 列表在一个项目中有五种类型的例表，它们是：工程单位描述列表；逻辑状态描述列表；报警说明列表标签列表趋势列表工程单位描述列表给出了所有工程单位的文本描述。
逻辑状态描述列表给出了所有逻辑状态的文本描述。
报警说明列表给出了所有报警说明的文本描述。
标签定义时可用工程单位描述，逻辑状态描述和报警说明对指定的属性进行说明。
如果组态一幅画面显示某一标签的逻辑状态，则通过标签定义与逻辑状态描述列表的关系就可使该标签逻辑状态的实际文本说明显示出来。
工程单位描述列表、逻辑状态描述列表和报警说明列表为整个项目共享，一个项目中这三种列表各自只有一个。
标签库（标签列表）分为项目公用标签库和人系统接口专用的标签库。
公用标签库包括了该项目中所有标签的定义。
专用标签库中是公用标签库的一个子集，它只包括了某一人系统接口使用的标签。
在一个项目中，公用标签库中列表只有一个，但可建立多个专用标签库。
趋势列表中包含了趋势点的定义。
每个人系统接口都有自己的趋势列表。
一个趋势列表可被多个人系统接口使用。
与标签列表不同的是，一个项目中没有公用的趋势列表，而只有人系统接口专用的趋势列表。
