《汽车电气设备构造与维修》课程教学计划
汽车电气设备构造与维修教案
汽车电气设备构造与维修教案第一章：汽车电气设备概述教学目标：1. 了解汽车电气设备的作用和重要性；2. 熟悉汽车电气设备的基本组成部分；3. 掌握汽车电气设备的基本术语和概念。
教学内容：1. 汽车电气设备的作用和重要性；2. 汽车电气设备的基本组成部分：电源、起动机、点火系统、照明系统、信号系统、仪表盘等；3. 汽车电气设备的基本术语和概念：电压、电流、电阻、电路、节点、线束等。
教学活动：1. 引入话题：汽车电气设备的作用和重要性；2. 讲解和演示：汽车电气设备的基本组成部分和术语；3. 小组讨论：汽车电气设备在实际应用中的重要性；4. 案例分析：分析汽车电气设备的故障案例。
练习与作业：1. 完成汽车电气设备的基本术语和概念的填空题；2. 分析并解答汽车电气设备的故障案例。
第二章：电源系统构造与维修教学目标：1. 了解电源系统的组成和工作原理；2. 掌握电源系统的维修方法和技巧；3. 熟悉电源系统的主要部件和功能。
教学内容：1. 电源系统的组成：蓄电池、发电机、调节器等；2. 电源系统的工作原理：蓄电池的充电和放电过程、发电机的工作原理等；3. 电源系统的维修方法：蓄电池的检查与更换、发电机的检修与更换等。
教学活动：1. 讲解和演示：电源系统的组成和工作原理；2. 实验室实践：电源系统的主要部件和功能；3. 小组讨论：电源系统的维修方法和技巧；4. 案例分析：电源系统的故障案例。
练习与作业：1. 完成电源系统的组成和功能的填空题；2. 分析并解答电源系统的故障案例。
第三章：起动机构造与维修教学目标：1. 了解起动机的组成和工作原理；2. 掌握起动机的维修方法和技巧；3. 熟悉起动机的主要部件和功能。
教学内容：1. 起动机的组成：电动机、传动装置、控制器等；2. 起动机的工作原理：电动机的启动原理、传动装置的传递原理等；3. 起动机的维修方法：电动机的检修与更换、传动装置的检修与更换等。
教学活动：1. 讲解和演示：起动机的组成和工作原理；2. 实验室实践：起动机的主要部件和功能；3. 小组讨论：起动机的维修方法和技巧；4. 案例分析：起动机的故障案例。
《汽车电气设备构造与维修》一体化教案
《汽车电气设备构造与维修》教案20 —201 学年第二学期课程类型理实一体化教学授课班级汽修级授课教师203 年2 月20 日一体化课教案霜和冰雪。
汽车空调发展的四个阶段：第一阶段：单一暖风系统（1927年）第二阶段：单一制冷系统（1939）第三阶段：冷暖一体化空调系（1954）第四阶段：自动控制汽车空调系统（1964）第五阶段：微机控制的空调系统（1977）分类：）按驱动方式分为：独立式（专用一台发动机驱动压缩机，制冷量大，工作三、空调的检修：1.利用视液镜检查制冷剂量：如桑塔纳2000型轿车，使发动机转速稳定在1500~2000转/分，把空调功能键置于最大制冷状态，风机置于最高转速，开动空调5min后通过视液镜进行观察。
现象结论处理方法视液镜下一片清晰，送风口有冷气吹出。
在发动机转速提高或降低时，可能有少量气泡出现，关闭空调后随即起泡，然后渐渐消失。
（约45s内消失）制冷剂量合适视液镜下有少量气泡出现，或者每隔1~2s就可看到气泡制冷剂量不足检漏并补充制冷剂至适量视液镜下一片清晰。
并有冷气输出。
关闭空调后15s内不起泡制冷剂量过多释放一些制冷剂视液镜下看到很多泡沫或者制冷剂严重不足或根检漏，修理泄漏部（单位为inHg，即英寸汞柱。
1inHg=3.386kPa）：：从压缩机流向冷凝器的方向是高压侧，从蒸发器流向：使压缩机工作几分钟，停止后用手摸摸压缩机向外连接的管道，热的为高压侧，冷的为低压侧；：与粗管连接的是压缩机低压吸入阀，与细管连接的当低压手动阀开启、高压手动阀关闭时，低压管路与中间管路、低压表相通，可进行低压侧加注或排放制冷剂，并同时检测高、低侧的压当低压手动阀关闭、高压手动阀开启时，高压管路与中间管路、高压表相通，可进行高压侧加注或排放制冷剂，并同时检测高、低侧的压高压低压显示和按键区低压手动高压手动电源开关●高压表：用于观察设备高压管的压力，接上空调系统后可观察系统高压压力。
●低压管：用于观察设备低压管的压力，接上空调系统后可观察系统低压压力。
汽车电气设备构造与维修教学计划
2
2
12
11.10-11.16
汽车报警装置的检修
风窗刮水洗涤装置的检修
2
2பைடு நூலகம்
13
11.17-11.23
中控门锁装置的检修
电动车窗控制装置的检修
2
2
14
11.24-11.30
电动后视镜装置的检修
汽车空调系统的认识
3
1
15
12.1-12.7
制冷系统元件的检修
制冷系统工作状态的检测
2
2
16

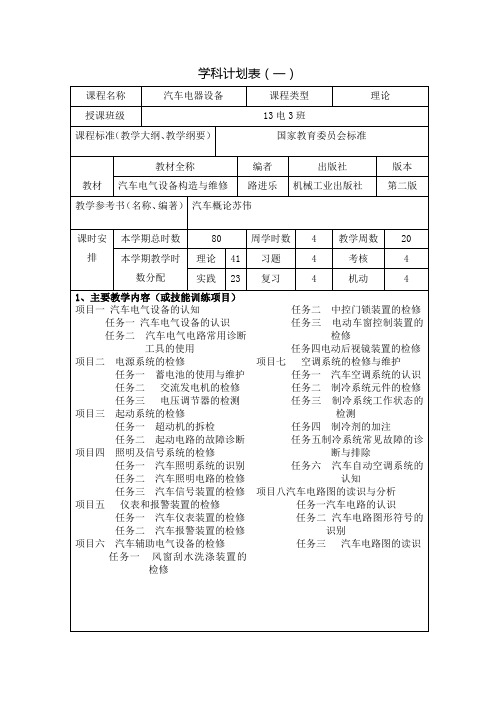

学科计划表（一）
课程名称
汽车电器设备
课程类型
理论
授课班级
13电3班
课程标准（教学大纲、教学纲要）
国家教育委员会标准
教材
教材全称
编者
出版社
版本
汽车电气设备构造与维修
路进乐
机械工业出版社
第二版
教学参考书（名称、编著）
汽车概论苏伟
课时安排
本学期总时数
80
周学时数
4
教学周数
20
本学期教学时数分配
理论
41
习题
任务一汽车照明系统的识别
任务二汽车照明电路的检修
任务三汽车信号装置的检修
项目五仪表和报警装置的检修
任务一汽车仪表装置的检修
任务二汽车报警装置的检修
项目六汽车辅助电气设备的检修
任务一风窗刮水洗涤装置的检修
任务二中控门锁装置的检修
任务三电动车窗控制装置的检修
任务四电动后视镜装置的检修
项目七空调系统的检修与维护
电压调节器的检测
2
2
6
9.29-10.5
汽车电气设备构造与维修教案
汽车电气设备构造与维修教案教案：汽车电气设备构造与维修一.教学目标：1.了解汽车电气系统的构造和原理；2.掌握汽车电气设备的常见故障原因及维修方法；3.培养学生的动手实践能力和解决问题的能力。
二.教学内容：1.汽车电气系统的构造和原理；2.汽车电气设备的常见故障原因及维修方法；3.实际操作：检修和维修汽车电气设备。
三.教学步骤：1.导入：通过实例引入汽车电气系统的重要性和作用。
2.知识讲解：a.汽车电气系统的构造和原理：包括电瓶、发电机、起动机、点火系统和灯光系统等。
b.汽车电气设备常见故障原因及维修方法：包括电瓶电量不足、发电机故障、点火系统故障等。
3.实际操作：a.检修电瓶电量：学生通过实际操作使用万用表测量电瓶电压和电流，判断电瓶是否正常。
b.检修发电机故障：学生通过拆装和测量发电机的零部件，判断是否故障，并进行相应的维修和更换。
c.检修点火系统：学生通过拆装和测量点火系统的零部件，判断是否故障，并进行相应的维修和更换。
4.教学总结：对本节课内容进行小结，并与学生讨论汽车电气设备的重要性和维修方法。
5.作业布置：要求学生根据实际情况，调查一辆汽车的电气设备故障并进行维修。
四.教学方法：1.讲解法：通过教师的讲解，向学生介绍汽车电气系统的构造与原理，以及常见故障原因及维修方法。
2.实验操作法：通过实际操作，让学生亲自检修和维修汽车电气设备，锻炼学生的动手实践能力。
3.讨论法：通过与学生讨论，促进学生对汽车电气设备的理解和思考，培养学生解决问题的能力。
五.教学工具：1.汽车电气设备和工具：包括电瓶、发电机、起动机、点火系统的零部件和测量工具等。
2.多媒体教学设备：用于展示汽车电气系统的构造和原理的图片和动画。
六.教学评价：1.学生的实际操作表现：根据学生的实际操作表现来评价其动手实践能力和维修能力。
2.学生的理解和思考能力：通过与学生的讨论和答疑解惑来评价学生的理解和思考能力。
七.教学扩展：1.建议学生通过参观汽车维修店或实习，深入了解汽车电气设备的维修实际操作。
《汽车电气设备构造与维修》模块化教学设计
《汽车电气设备构造与维修》模块化教学设计模块化教学设计：汽车电气设备构造与维修模块一：汽车电气系统的基本构造（300字）教学目标：1.了解汽车电气系统的基本构造和原理。
2.掌握汽车电气系统的组成部分及其功能。
3.学会使用相关工具和设备进行汽车电气系统的检测、维修和调整。
教学内容：1.汽车电气系统的基本构造和原理介绍。
2.汽车蓄电池的组成和工作原理。
3.汽车起动系统的组成和工作原理。
4.汽车点火系统的组成和工作原理。
5.汽车充电系统的组成和工作原理。
教学活动：1.分组讨论，介绍汽车电气系统的基本构造和原理。
2.实地观察汽车蓄电池的组成和工作原理。
3.小组合作完成汽车起动系统和点火系统的组成和工作原理的分析。
4.小组合作完成汽车充电系统的组成和工作原理的介绍。
5.实验室实践，使用相关工具和设备进行汽车电气系统的检测和维修。
模块二：汽车电气故障诊断与维修（300字）教学目标：1.掌握汽车电气故障的诊断方法和步骤。
2.学会使用相关工具和设备进行汽车电气故障诊断。
3.掌握常见的汽车电气故障的排查和修复方法。
教学内容：1.汽车电气故障的分类和特点。
2.汽车电气故障诊断的方法和步骤。
3.汽车电气故障排查的技巧和常见问题。
4.汽车电气故障修复的常见方法。
教学活动：1.分组讨论，介绍汽车电气故障的分类和特点。
2.实验室实践，使用相关工具和设备进行汽车电气故障的诊断。
3.小组合作完成汽车电气故障的排查和修复方法总结。
4.实地考察，参观汽车修理厂，观察汽车电气故障的维修过程。
模块三：高级汽车电气系统的构造和维修（300字）教学目标：1.了解高级汽车电气系统的构造和原理。
2.学会使用相关工具和设备进行高级汽车电气系统的维修和调整。
3.掌握高级汽车电气系统的常见故障的排查和修复方法。
教学内容：1.高级汽车电气系统的构造和原理介绍。
2.常见的高级汽车电气系统及其功能。
3.高级汽车电气系统的维修和调整方法。
4.高级汽车电气系统的常见故障排查和修复。
中等职业学校《汽车电气设备构造与维修》课程标准
XXXX中等职业学校《汽车电气设备构造与维修》课程标准一、课程性质与任务本课程是汽车运用与维修专业的一门专业核心课程，也是技能方向课程的重要基础课程。
本课程将汽车电气设备构造、维修知识融为一体，旨在培养学生的基本职业能力和方法能力，为今后从事汽车维修技术工作奠定良好的基础。
二、教学目标本课程的教学目标是通过系统地讲授汽车电气设备的构造、原理、维护、修理等方面的知识，使学生掌握汽车电气设备各系统、总成和部件的功用、结构与工作原理，具备汽车电气设备电路及性能检测方法与故障诊断的基本能力，并在此基础上掌握整车电路图的识图方法与故障诊断程序。
职业能力目标：(1)会查阅汽车电气设备的技术资料。
(2)能合理选择并熟练使用汽车电气设备常用及专用维修工具。
(3)能按正确顺序和操作规范拆装汽车电器。
(4)具有对汽车电气设备各总成和零部件拆装、更换的能力。
(5)养成安全操作和环保意识。
(6)熟悉电路符号、仪表和操纵件象形符号。
(7)能区分各类汽车电气设备，并能描述它们的工作过程。
(8)能够独立连接常见汽车电器线路。
三、课程学时216学时四、教学内容和要求理论篇绪论（一）教学内容1.汽车电气设备的发展概况2.汽车电气设备的组成与特点3.汽车电气设备常用维修工具与测量仪器的使用4.汽车电工基本测量与检测（二）教学要求1.了解汽车电气设备的发展概况和电气设备的组成2.熟悉汽车电气设备的特点与电工基本测量3.掌握常见汽车电路符号和常用维修工具与测量仪器的使用电源系统（一）教学内容1.蓄电池：蓄电池的功用与组成，蓄电池的工作原理，蓄电池的容量与型号，蓄电池的充电，蓄电池的正确使用。
2.发电机：发电机工作原理，交流发电机的结构，交流发电机的工作原理。
3.调节器：电压调节原理，调节器的分类与工作原理4.电源系统的维修。
1.了解蓄电池和发电机的工作原理。
2,熟悉蓄电池的充电方法和电源系统常见故障的检修。
3.熟悉交流发电机的组成、工作原理及主要部件的结构。
汽车电气设备与维修教学工作计划
汽车电气设备与维修教学工作计划第一篇：汽车电气设备与维修教学工作计划《汽车电气设备与维修》教学工作计划一、基本情况1）课程名称：汽车电气设备与维修2）教材使用情况：高等教育出版社3）任课班级：汽检1401，汽服1401，汽检1402 4）计划教学时数：64课时二、教学目标与任务本课程是高职学校汽车检测与维修的主干专业课程。
其任务是使学生具备从事汽车维修与检查基本技能，培养学生实践能力和我国汽车修理人才打下坚实基础。
二、课程教学目标（一）知识教学目标熟悉汽车电路的基本概念、基本原理，熟悉汽车电气构造；（二）能力培养目标1.初步具有识读电路图、零部件拆装；2.初步具有分析汽车电路基本结构；3.初步具有学习和维修保养汽车电气设备的能力；三、教学内容和要求第一部分汽车电源系教学内容：蓄电池的结构与型号；蓄电池的工作原理和特性；蓄电池的使用；蓄电池技术状况的检查；充电设备；交流发电机的结构、工作原理及工作特性；电源系统电路、发电机和调节器的正确使用和故障诊断方法。
教学要求：熟练掌握：发电机的结构、工作原理及工作特性、。
掌握：发电机调节器的正确使用和故障诊断基本方法、电源系的基本故障诊断与排除。
第二部分汽车启动系教学内容：启动系的组成、结构和工作原理；启动系控制电路；起动机的拆装与维修；启动系的故障与诊断；启动系性能检测。
教学要求：熟练掌握：启动系控制电路；启动系拆装与维护；起动机的性能检测。
掌握：启动系的故障诊断与维修。
第三部分点火系教学内容：传统点火系的组成、工作原理及工作特性：点火系主要原件的拆装与维护；点火系的电路连接；点火系的使用及维护；点火系的故障诊断；点火系的性能测试。
教学要求：熟练掌握：点火系的组成、工作原理及工作特性；点火系的维护及使用。
掌握：点火系的主要原件的拆装与维护；点火系的故障诊断与排除了解：点火系的工作原理。
第四部分照明、信号、仪表及报警系统、空调安全以及常见辅助电气系统检修。
教学内容：照明系统；仪表系统；汽车报警系统、照明、信号及报警系统空调系统安全气囊辅助电气系统常见故障与诊断。
汽车电汽设备构造与维修教学计划
汽车电汽设备构造与维修教学计划英文回答：Automotive Electrical and Electronic Systems Construction and Repair Course Outline.Course Objective.The objective of this course is to provide the student with the knowledge, skills and abilities to properly diagnose and repair electrical/electronic systems on automobiles. Topics covered include battery and charging system diagnosis and repair, starting system diagnosis and repair, lighting and accessories diagnosis and repair, computer networks and data communications diagnosis and repair, and advanced electronics diagnosis and repair.Course Content.Automotive electrical theory.Battery and starting systems.Charging systems.Lighting and accessories.Computer networks and data communications.Advanced electronics.Diagnosis and repair procedures.Course Schedule.Week 1: Introduction to automotive electrical and electronic systems.Week 2: Battery and charging system diagnosis and repair.Week 3: Starting system diagnosis and repair.Week 4: Lighting and accessories diagnosis and repair.Week 5: Computer networks and data communications diagnosis and repair.Week 6: Advanced electronics diagnosis and repair.Week 7: Final exam.Course Assessment.Students will be assessed on their knowledge and skills through a variety of methods, including tests, quizzes, and lab assignments.Prerequisites.Automotive electrical theory.Basic electronics.中文回答：汽车电气设备构造与维修教学计划。
汽车电气设备构造与维修教案
汽车电气设备构造与维修教案教案名称：汽车电气设备构造与维修一、教案概述本教案主要介绍汽车电气设备的构造和维修知识，包括汽车电池、发电机、起动机、点火系统、车灯系统、仪表系统等方面的内容。
通过理论课教学和实践操作相结合的方式，培养学生对汽车电气设备的基本构造和日常维修的能力。
二、教学目标1.掌握汽车电气设备的基本构造和工作原理；2.理解汽车电池、发电机、起动机、点火系统、车灯系统、仪表系统的作用和相互关系；3.学习汽车电气设备日常维修的基本知识和技巧；4.培养学生对汽车电气设备故障排查和修理的能力。
三、教学内容与教学步骤1.汽车电池的构造和工作原理a.介绍汽车电池的基本构造，包括正负极板、电解液和外壳等；b.说明汽车电池的工作原理，包括正负极板之间的化学反应和电子流动；c.讲解汽车电池的充电和放电过程；d.演示汽车电池的安装和拆卸方法。
2.发电机的构造和工作原理a.介绍发电机的基本构造，包括定子、转子和电刷等；b.讲解发电机的工作原理，包括定子线圈和转子之间的磁场交互作用；c.说明发电机的充电和供电功能；d.演示发电机的拆卸和维修方法。
3.起动机的构造和工作原理a.介绍起动机的基本构造，包括电动机、开关和齿轮等；b.讲解起动机的工作原理，包括电动机的旋转和齿轮的传动；c.说明起动机的起动和停止过程；d.演示起动机的维修和更换方法。
4.点火系统的构造和工作原理a.介绍点火系统的基本构造，包括点火线圈、火花塞和点火开关等；b.讲解点火系统的工作原理，包括点火线圈的充电和火花塞的点燃；c.说明点火系统的调整和维修方法；d.演示点火线圈和火花塞的更换步骤。
5.车灯系统的构造和工作原理a.介绍车灯系统的基本构造，包括前后大灯、转向灯和制动灯等；b.讲解车灯系统的工作原理，包括电流的通断和灯泡的发光；c.说明车灯系统的调试和更换方法；d.演示车灯灯泡的更换步骤。
6.仪表系统的构造和工作原理a.介绍仪表系统的基本构造，包括仪表盘、指针和传感器等；b.讲解仪表系统的工作原理，包括传感器的检测和指针的运动；c.说明仪表系统的校准和维修方法；d.演示仪表系统故障的排查和修理步骤。
汽车电气设备构造与维修实训计划
汽车电气设备构造与维修实训计划汽车电气设备构造与维修实训计划是汽车维修专业实训教学中非常重要的一个部分。
随着汽车电子技术的快速发展和普及，完善汽车电气设备构造与维修实训计划，不仅能够提高学生的实践能力和技能水平，也能够为汽车维修行业培养更多的高素质专业人才。
一、实训计划的基本要素1.教学目标汽车电气设备构造与维修实训计划的教学目标主要包括学习汽车电线路、电控系统和电子元件的组成和原理，熟悉汽车电子维修工具的使用和电子诊断技术，能够开展常见的汽车电器故障检修和维修工作。
2.教学内容实训内容主要涵盖以下几个方面：（1）汽车电线路：学习汽车电路的基本组成和原理，了解汽车电子控制系统的作用和结构，熟悉汽车电路中常见的电子元件，如传感器、执行器等。
（2）汽车电控系统：学习汽车电控系统的工作原理，了解不同类型的电控系统，如点火系统、燃油供给系统、排放控制系统等，并掌握相应的检修技术。
（3）汽车电子元件：学习汽车电子元件的组成和原理，了解不同类型的电子元件，如电磁阀、继电器、传感器等，并掌握相应的检修技术。
（4）汽车电子维修工具：熟悉汽车电子维修工具的使用，如车载诊断仪、示波器、多用表等，掌握正确使用和维护这类工具的方法。
（5）汽车电子诊断技术：了解车载诊断和控制技术的基本原理，学习常用的故障诊断方法，如故障码读取、元件测试、故障现象分析等，能够根据故障现象快速定位故障并进行维修。
3.教学形式实训形式主要以理论讲解和实践操作相结合。
教师应根据实际需要组织学生进行实验和仿真操作，让学生真正地动手操作和解决问题。
在实训过程中，要注重培养学生的观察能力和思维能力，让他们在实践中不断提升自己的动手能力和创新能力。
二、实训计划的实施流程1.教学准备在实施实训计划前，教师需要做好一些准备工作，包括教材的选择和准备、实验平台的建设和调试、实验器材和工具的采购等。
2.教学组织为了保障实训的质量和效果，需要制定详细的教学计划，组织学生进行实验和操作，由教师对学生进行指导和点评，让学生逐步掌握汽车电气设备的基本构造、原理和故障诊断方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《汽车电气设备构造与维修》课程标准
一、课程性质和任务
性质：本课程是有关汽车电气设备构造、原理检测维修于一体的实用性较强的专业课程。
任务：在明确汽车电设备各个系统作用的基础上，掌握其基本原理和具体结构以及常见故障
现象、原因和诊断排除方法。
二、学习要求
1、掌握汽车电气设备的作用和工作原理。
2、能熟练地给出各系统基本电路图。
3、了解具体结构和使用维修注意事项。
4、了解汽车电气设备的新技术。
5、了解各系统正常工作的特征初步掌握故障诊断方法。
三、学习方法
1、理论与实践结合，在理论课中学原理，实验课上学结构和技能。
2、做好课堂笔记参考课外书籍开拓专业视野。
3、注意掌握基本作用和原理培养自学能力、适应能力和创新能力
四、教学内容及分目标
蓄电池第一章
1.1 蓄电池的构造型号了解：蓄电池工作原理及工作特性
1.2 蓄电池的工作原理掌握：蓄电池型号、使用与维护及故障
1.3 蓄电池的工作特性
1.4 蓄电池的容量及影响因
1.5 蓄电池的充电方法
1.6 蓄电池的使用与维护
实训：电源系统：
检测液面高度、密度、放电程度
充电方法、充电规范
发电机正确拆装、检查、检测、调节器检测
电源系统电路连接
发电机实车试验
6、实车电源系统故障诊断与排除
第2章交流发电机与电压调节器
2.1 交流发电机的构造第2章
2.2 交流发电发机的工作原理了解：交流发电机构造与工作原
2.3 交流发电机的工作特性理及特性
2.4 无刷交流发电机掌握：交流发电机的故障及诊
2.5 电压调节器断
2.6 交流发电机及其调节器的维护
第3章起动机
3.1 起动机的结构及类型第3章
3.2直流电动机了解：起动机的结构
3.3 起动机的传动机构掌握：起动机的类型
3.4 起动机的操纵机构
实训：起动系统：
1、起动机拆装、检查、检测、磁力开关检测、起动断电器检测
2、起动系统电路连接、空转试验
3、实车、实机起动电路连接、试验
4、起动系统故障诊断与排除
第4章点火系统第4章 4.1 传统点火系统了
解：点火系统的主要部件
4.2 无触点电子点火系统掌握：点火系统的故障诊断与
4.4 点火系统主要部件排除
第5章照明与信号系统第5章：
11.4 照明系统了解：照明系统结构和类型
5.1 汽车灯具的种类掌握：照明系统的故障诊断
5.2 前照灯与排除
5.3 雾灯
5.4 转向灯与危险报警灯
实训：点火系统：
1、点火器、脉冲发生器、点火线圈、
火花塞检测
2、点火系统电路连接、试验
3、点火正时的调整
4、点火系统故障诊断与排除
5、微机控制点火电路初步认识
11.5 信号系统
5.4 转向灯与危险报警灯
5.5 制动信号灯
5.6 倒车信号装置
5.7 电喇叭
第6章仪表与报警系统第6章 6.1 仪表
了解：仪表的元件
6.2 报警系统掌握：仪表的故障诊断与排除
6.3 电子显示系统
第7章辅助电气系统第7章
7.1 风窗清洁装置了解：辅助系统的元件
7.2 起动预热装置掌握：辅助系统的故障诊断与
7.3 电动车窗排除
7.4 电动后视镜
电动中央门锁
7.6 电动座椅
实训：照明与信号、仪表与报警、辅助系统：
1、灯具种类、实车布置
2、照明、转向电路连接试验
3、传感器与仪表性能检测试验
4、辅助电气系统和装置性能试验
5、实车以照明、转向等为主的电路故障诊断与排除
第8章：汽车电路分析基础
9.1 汽车电器基础元件
9.2 汽车电路的特点
9.3 汽车电路图种类
9.4 汽车电路检修常识
五、学时分配表（总课时458节）
1
序
号
课程内容
学时分配
讲课
实训
其它
1
绪论
20
16
4
2
蓄电池
20
18
4
3
交流发电机与调节器
20
18
4
4
启动机
20
18
4
5
点火系
20
20
4
6
照明与信号系统
20
18
4
7
汽车仪表与报警系统
20
18
4
8
辅助电气设备
20
16
4
9
全车电路
20
16
4
10
第二年总体实践
20
60
4
合计
200
218
40
六、总目标
根据现代汽车电子化要求合理调和中等职业专业要求，以适应学生口味为原则系统讲学。
能识别普通汽车的的电器元件，了解电器元件的工作原理。
熟练拆装电器元件，并能准确找出相应安装位置。
能识别电路图、根据电路图能检查故障。
掌握汽车电气设备构造与维修的故障诊断与排除。
七、课程设计思路
根据中等职业学校要求和现在学生现有基础，遵循“通俗易懂”的原则，把电气设备学科系
统的讲课。以现有汽修设备进行实践辅导，综合老师的实践经验融合到讲课中。争取达到实
践+理论模式教学为学生进厂实习打下坚实基础。
