电工及电子技术基础A2习题册(修改稿)
电工类第五版《电子技术基础》全章节习题与及答案
电工类第五版《电子技术基础》全章节习题与及答案一．填空题：(共59题)1.PN结正向偏置时，应该是P区的电位比N区的电位高。
2.硅二极管导通时的正向管压降约为0.7V 。
3.锗二极管导通时的正向管压降约为0.2V 。
4.半导体三极管放大的实质是小电流控制大电流。
5.工作在截止和饱和状态的三极管可作为开关器件使用。
6.三极管的极限参数分别是I CM、P CM和U CEO。
7.在共射极放大电路中输出电压和输入电压的相位相反。
[此处图片未下载成功]8.小功率三极管的输入电阻经验公式= 30 09.放大电路产生非线性失真的根本原因静态工作点不合适。
10.在放大电路中负载电阻值越大其电压放大倍数越大。
11.反馈放大器是由基本放大电路和反馈电路组成。
12.电压负反馈的作用是稳定输出电压。
13.电流负反馈的作用是稳定输出电流。
14.反馈信号增加原输入信号的反馈叫正反馈。
15.反馈信号减弱原输入信号的反馈叫负反馈。
16.放大直流信号时放大器应采用的耦合方式为直接耦合。
17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。
18.集成运放按电路特性分类可分为通用型和专用型。
19.线性状态的理想集成运算放大器，两输入端电位差=0。
20.线性状态的理想集成运算放大器，两输入端的电流=0。
21.单门限电压比较器中的集成运放工作在开环状态。
22.单门限电压比较器中的集成运放属于线性应用。
23.将交流电变换成直流的过程叫整流。
24.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。
25.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。
27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。
28.三端可调输出稳压器的三端是指输入、输出和调整三端。
29.三端固定输出稳压器CW7812型号中的12表示为 12 V。
参考答案-《电工与电子技术基础(第三版)习题册》-A06-3760
第一章直流电路一、填空题1．电源、负载、导线和控制装置2．通路、断路、和短路短路3．定向移动 I A mA μA4.某点参考点有无5. 20V -50V -30V6. b指向a a指向b 1.5 V7．阻碍 R 欧姆（Ω）8．正比反比 I=U/R9．5A10．0.4A11．电能其他电功 W 焦耳12．213．单位时间14．115．导体发热电烙铁电吹风电熨斗16．0.4548417．50Ω 2Ω18．1:2 1:1 1:1 2:119．4 6 7 320．6A21．短路二、判断题1．√ 2. √ 3. √ 4. × 5. √ 6. × 7. ×8. ×9. √ 10. × 11. √ 12. ×三、选择题1．C 2.C 3.C 4. C 5. A 6. B 7. D 8. B9. C 10. C 11.A 12. A四、问答题1.答：电流热效应的利：利用电流热效应可以制成很多电器设备，如：电烙铁、电饭煲、电熨斗等。
电流热效应的弊：元器件和电气设备发热过多，不仅消耗电能，而且会加速绝缘材料的老化，严重时还会引起电气火灾。
2. “220V ”表示这个灯泡的额定电压“40W ”表示这个灯泡的额定功率3．答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。
（2）电流表必须串接到被测量的电路中。
（3）电流必须从电流表的正端流入负端流出。
（4）选择合适的量程。
五、计算题1．解：（1）C 为参考点，则 U A =-3V-5V=-8VU B =-5VU C =0VU AB = U A - U B =-8V-(-5V)=-3VU BC = U B - U C =-5VU AC = U A - U C =-8V（2）以B 为参考点，则U A =-3V=-3VU B =0VU C =5VU AB = U A - U B =-3VU BC = U B - U C =0-（5）=-5VU AC = U A - U C =-3-（5）=-8V（3）从上面的结果可知：电位随着参考点的改变而改变；电压不随参考点的改变而改变。
《电工电子技术基础》试习题库
《电工电子技术》课程复习资料一、填空题：1.正弦交流电的相量表示具体有有效值相量和最大值相量两种形式。
2.一阶电路暂态过程三要素法的表达式。
3.变压器有三大作用，分别是变压_、_变流_和_变换阻抗_。
结具有单向导电性，可描述为正偏导通、反偏截止。
5.以比较的风格分类，电压比较器有单限比较、滞回比较和窗口比较。
6.基本的逻辑关系是逻辑与、逻辑或和逻辑非。
7.“触发”是指给触发器或时序逻辑电路施加时钟（脉冲）信号。
8.电路的主要作用是传输、分配和控制电能和传送、处理电信号。
9.负载功率因数过低的后果是增大输电线路损耗和使供电设备不被充分利用。
10.三相同步发电机的基本构成是定子和转子。
11.电容和电感储能的数学表达式是和。
12.低压供电系统的接线方式主要有树干式和放射式。
13.实际变压器存在两种损耗，分别是铜耗和铁耗。
14.已知三相异步电动机的工频为50HZ，五对磁极，则同步转速为600r/min。
15.变压器的主要构成部件是绕组和铁芯。
16.已知三相异步电动机的工频为50HZ，四对磁极，则同步转速为750r/min。
17.晶体三极管的两个PN结分别是发射结和集电结。
18.要使晶体三极管处于截止状态，其偏置方法是使发射结反偏集电结反偏。
19.反相比例运算关系是.，同相比例运算关系是。
20.多发射极管的作用是实现与运算、提高（逻辑）转换速度。
21.翻转是指触发器在时钟脉冲到达后形成与初态相反的次态。
22.我国规定的电力网特高压额定值有330kV、500kV和1000kV。
23.理想变压器的变压公式是。
24.已知三相异步电动机的工频为50HZ，三对磁极，则同步转速为1000r/min。
25.晶体三极管有三种工作状态，分别为放大、截止和饱和。
26.放大电路的耦合方式有阻容耦合、变压器耦合和直接耦合。
27.负反馈对放大电路性能的影响有稳定电压放大倍数、拓展频宽、改善非线性失真和改变输入输出阻抗。
28.与时序电路相比，组合电路的特点是输出只与当前输入有关，而与初态无关。
电工电子技术2习题册习题答案
1、解：
①根据要求列逻辑真值表②根据真值表写逻辑式
A
B
C
D
L
×
×
1
1
1
1
1
×
1
1
③将表达式转换为双输入与非关系
④画逻辑电路图
2、解：
根据要求列逻辑真值表
A
B
C
G1
G2
0
0
0
0
0
0
0
1
0
1
0
1
0
0
1
0
1
1
1
0
1
0
0
0
1
1
0
1
1
0
1
1
0
1
0
1
1
1
1
1
根据真值表写逻辑式 化简逻辑函数
画逻辑控制图
2、解：第1个触发器下降沿触发，第2个触发器在第一个触发器的Q端下降沿触发。
3、解：两触发器均下降沿触发。
4、解：
, 。
状态表：
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
0 0 0
0 0 0
该电路是一个能自启动的模7计数器。
3、如图所示电路，电压 ，稳压管 ，在 时稳压管电流 。求所示电路中，稳压电阻 的数值与瓦数和负载 的电流。
解：
4、如图所示电路，在给出的三组条件下，分别求出晶体管两个P-N结的电压 、 之值，并说明晶体管工作在何种状态。
电工与电子技术基础习题答案清华大学第3版
第1章电路的基本定律与分析方法【思1.1.1】(a) 图Uab ＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。
(b) 图U ab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。
(c) 图U ab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。
(d) 图U ab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。
【思1.1.2】根据KCL定律可得(1) I2＝－I1＝－1A。
(2) I2＝0，所以此时U CD＝0，但V A和V B不一定相等，所以U AB不一定等于零。
【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。
【思1.1.4】(a) 图UAB ＝U1＋U2＝－2V，各点的电位高低为VC＞VB＞VA。
(b) 图U AB＝U1－U2＝－10V，各点的电位高低为V B＞V C＞V A。
(c) 图U AB＝8－12－4×(－1)＝0，各点的电位高低为V D＞V B(V A＝V B)＞V C。
【思1.1.5】电路的电源及电位参考点如图1-1所示。
当电位器R W的滑动触点C处于中间位置时，电位V C＝0；若将其滑动触点C右移，则V C降低。
【思1.1.6】(a) 当S闭合时，V B＝V C＝0，I＝0。
当S断开时，I＝1233+＝2mA，V B＝V C＝2×3＝6V。
(b) 当S闭合时，I＝－63＝－2A，VB＝－321+×2＝－2V。
当S断开时，I＝0，V B＝6－321+×2＝4V。
【思1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。
】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。
当当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。
)电工与电子技术(A)II(B卷)与答案
教研室主任 （签字）
学院院长（系主任） （签字）

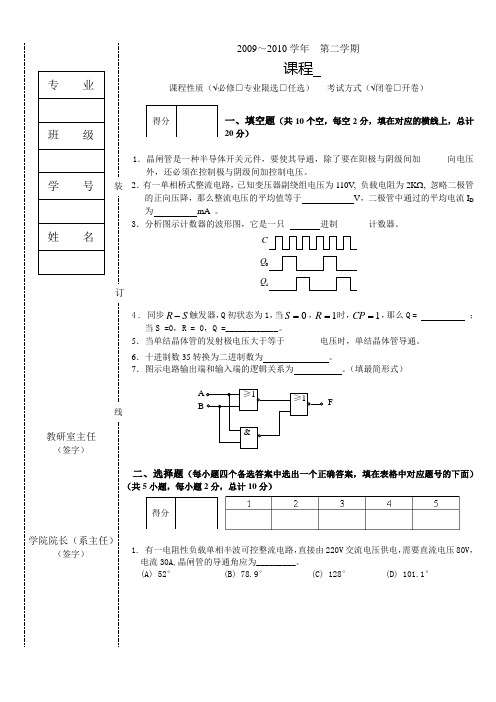

专 业 班 级 学 号 姓 名
